H-3000 - Svetsmaskin Vevor - Gratis bruksanvisning och manual

Produkttyp	Punktsvetsmaskin
Märke	Vevor
Modell	H-3000
Matningsspänning	230 V ~ ±10 % / 50 Hz eller 400 V ~ ±10 % / 50 Hz
Effekt vid 50 % driftcykel	2,5 kVA
Maximal svetseffekt	14 kVA
Tomgångsspänning	2,5 V
Maximal kortslutningsström	6,3 kA
Maximal punktsvets tjocklek	2 + 2 mm
Minsta viloperiod	20 sekunder
Maximal klämkraft	120 kg
Armarnas utskjut	120 mm
Krävd strömförsörjning	30 ampere, industriuttag rekommenderas
Termiskt skydd	Ja, stopp vid 95 °C
Justering av elektrodtryck	Med justerskruv, graderad indikering
Svetslägen	Normalt och pulserande
Kontrollpanel	Tidsinställning, tjocklek och svetsläge
Nätanslutning	Nätkabel med stickkontakt att ansluta
Underhåll	Rengör med tryckluft, borsta elektronikkretsar, kontrollera anslutningar
Garanti	Elektroniskt garantibevis, kontakta support
Säkerhet	Skyddsglasögon, handskar, skyddskläder obligatoriska; koppla bort före underhåll

Vanliga frågor - H-3000 Vevor

Hur justerar man elektrodtrycket?

Använd den medföljande 6 mm insexnyckeln för att vrida justeringsanordningen under handtaget. Vrid medurs för att öka trycket, moturs för att minska. Kontrollera den graderade indikatorn på handtaget för att se den pålagda kraften.

Vilken är den maximala plåttjockleken jag kan svetsa?

Den rekommenderade maximala tjockleken är 2+2 mm (två plåtar på 2 mm vardera). För större tjocklekar kan maskinen fungera dåligt.

Vad gör jag om kontrollpanelens lampor blinkar?

Det indikerar överhettning av transformatorn (termiskt skydd aktiverat vid 95 °C). Låt svetsen svalna i minst 5 till 20 minuter innan du använder den igen.

Hur väljer man svetsläge: normalt eller pulserande?

Använd lägesknappen på panelen. Normalläget (nedre LED) passar för de flesta arbeten. Pulsläget (övre LED) förbättrar svetskapaciteten på höghållfast plåt eller med specialbeläggningar.

Vilka är de viktigaste säkerhetsåtgärderna?

Bär alltid skyddsglasögon, handskar och skyddskläder. Se till att ha god ventilation, håll bort brandfarliga material och koppla bort enheten före allt underhåll.

Kan jag använda svetsen utomhus?

Nej, svetsen är endast avsedd för inomhusbruk. Använd den inte i fuktig eller våt miljö.

Hur ställer man in svetstiden?

Vrid vredet (1) på kontrollpanelen för att öka eller minska svetstiden i förhållande till standardinställningen.

Vilken kabelarea rekommenderas för förlängningskabel?

Minsta kabelarea för förlängningskabel är 2,5 mm². Om du använder en kabelvinda, rulla ut den helt innan du ansluter.

Hur riktar man in elektroderna?

Lossa armarnas låsskruvar, skjut armarna i klämmorna för att rikta in elektroderna i båda planen, dra sedan åt. Använd plåtprover för att kontrollera inriktningen.

Vad gör jag om svetskvaliteten är dålig?

Kontrollera att mikrobrytaren aktiveras i handtagets ändläge, att klämmor och skruvar är åtdragna och inte oxiderade, och att parametrarna (tid, tryck, diameter) är korrekta. Om problemet kvarstår, kontakta en auktoriserad service.

BRUKSANVISNING H-3000 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

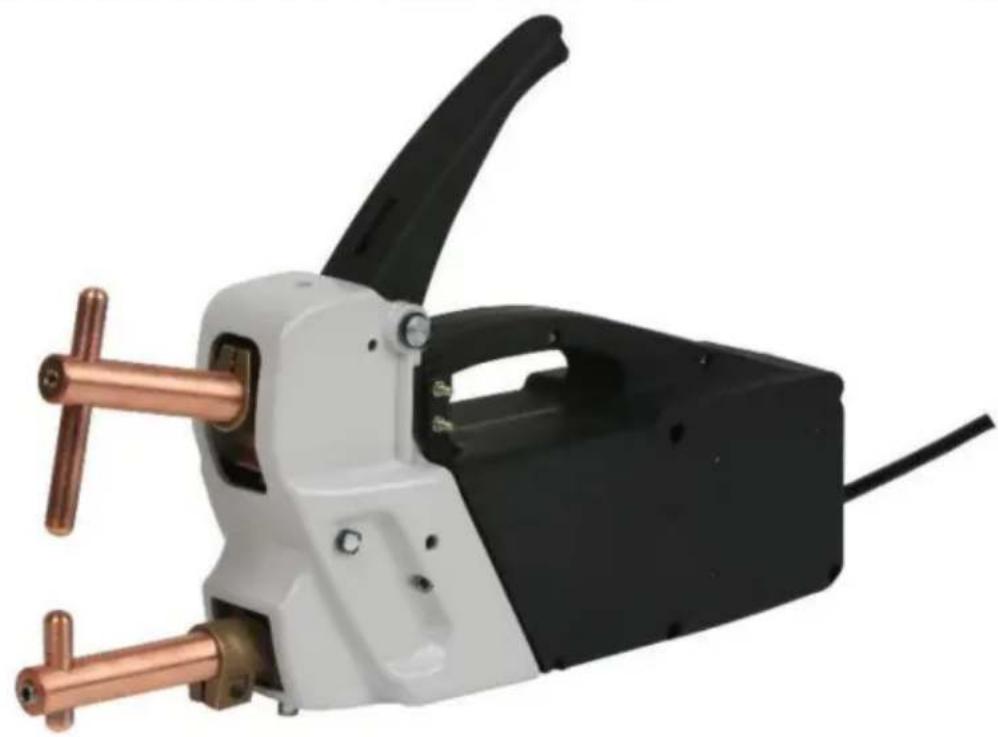

PUNKTSVÄTSARE

MODELL: H-3000

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

PUNKTSVÄTSARE

MODELL: H-3000

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk

support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Varning - För att minska risken för skada måste användaren läsa instruktionerna noggrant.

Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EC. Symbolen som visar en softunna korsad anger att produkten kräver separat sophämtning i EU. Detta gäller för produkten och alla tillbehör märkta med denna symbol. Produkter märkta som sådana får inte kasseras tillsammans med vanligt hushållsavfall, utan måste lämnas till en insamlingsplats för återvinning av elektrisk och elektronisk enheter

1. SÄKERHETSINSTRUKTIONER

1.1. ELSÄKERHET.

VARNING! Det är användarens ansvar att läsa, förstå och följa följande:

Du måste kontrollera all elektrisk utrustning och apparater för att säkerställa att de är säkra innan du använder dem. Du måste inspektera nätkablar, stickproppar och alla elektriska anslutningar för slitage och skador. Du måste se till att risken för elektriska stötar minimeras genom att lämpliga säkerhetsanordningar installeras. En RCCB (Residual Current Circuit Breaker) bör ingå i huvudfördelningskortet. Vi rekommenderar också att en RCD (Residual Current Device) används med alla elektriska produkter. Det är särskilt viktigt att använda en jordfelsbrytare med bärbara produkter som är anslutna till en strömkälla som inte skyddas av en jordfelsbrytare. Kontakta en kvalificerad elektriker om du är osäker. Du kan få en restströmsenhet genom att kontakta din återförsäljare. Du måste också läsa och förstå följande instruktioner om elsäkerhet.

1.1.1 Electricity at Work Act 1989 kräver att alla bärbara elektriska apparater, om de används i affärslokaler, ska testas av en kvalificerad elektriker, med hjälp av en Portable Appliance Tester (PAT), minst en gång om året.

1.1.2 Health & Safety at Work Act 1974 gör ägare av elektriska

apparater ansvariga för apparatens säkra skick och säkerheten för apparatens operatör. Om du är osäker på elsäkerhet, kontakta en kvalificerad elektriker.

1.1.3. Se till att isoleringen på alla kablar och att själva produkten är säker innan du ansluter till elnätet. Se 1.1.1. & 1.1.2. ovan och använd en Portable Appliance Tester (PAT). 1.1.4. Se till att kablarna alltid är skyddade mot kortslutning och överbelastning. 1.1.5. Inspektera regelbundet strömförsörjning, kablar, kontakter för slitage och skador och alla elektriska anslutningar för att säkerställa att ingen är lös. 1.1.6. Viktigt: Se till att spänningen som är markerad på produkten är densamma som den elförsörjning som ska användas och kontrollera att matningen är korrekt avsäkrad, se säkringsbetyg till höger. 1.1.7. Dra eller bär INTE den drivna apparaten i dess strömkabel. 1.1.8. Dra INTE nätkontakterna från eluttagen i strömkabeln. 1.1.9. ANVÄND INTE slitna eller skadade sladdar, kontakter eller anslutningar. Byt omedelbart ut eller låt reparera av en behörig elektriker. 1.1.10. Denna produkt kräver en 30 amp matning och ingen kontakt är monterad. Du måste kontakta en kvalificerad elektriker som säkerställer att 30 ampere är tillgänglig. Vi rekommenderar att ni diskuterar installation av en industriell rundstiftskontakt och uttag med din elektriker. Om man monterar en kontakt -

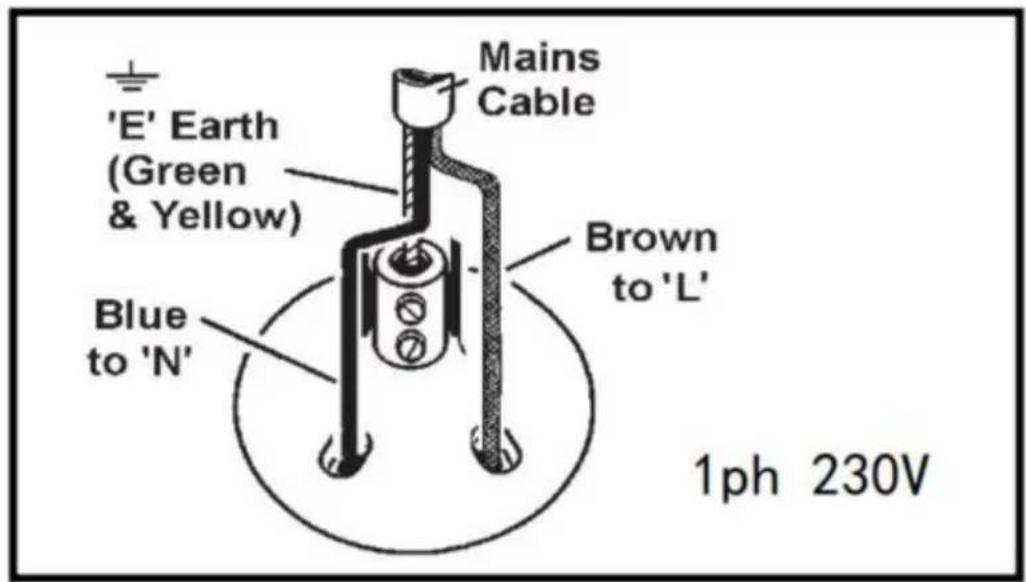

Se till att enheten är korrekt ansluten och jordad

a) Anslut den GRÖNA/GULA jordledningen till jordanslutningen 'E'. b) Anslut den BRUNA strömförande kabeln till spänningsförande anslutning 'L'. c) Anslut den BLÅ nolledningen till nolluttaget 'N'. d) Efter kabeldragning, kontrollera att det inte finns några nakna ledningar, att alla ledningar har varit korrekt anslutna, att kabelns yttre isolering sträcker sig utanför kabelgreppet och att greppet är tätt.

1.1.12. Kabelförlängningsrullar. När en kabelförlängningsrulle används ska den lindas av helt innan anslutning. En kabelupprullare med en RCD monterad rekommenderas eftersom alla produkter som är anslutna till kabelupprullaren kommer att skyddas. Sektionen av kabelns kärnor är viktig. Minsta kabelsektion som krävs för dessa svetsare är 2,5 mm².

1.2 ALLMÄN SÄKERHET

VARNING: Koppla bort stickkontakten från elnätet innan du utför underhåll eller service.

Se till att svetsaren och alla kablar är i gott skick. Byt ut eller reparera skadade delar. Använd endast rekommenderade delar, auktoriserade delar kan vara farliga och gör garantin ogiltig. Håll svetsaren ren för bästa och säkraste prestanda.

Använd svetsmaskinen på ett lämpligt arbetsområde. Håll området rent och snyggt, fritt från

orelaterade material och se till att det finns tillräcklig belysning.

Svetsaren ska endast användas av en person. VARNING!

Använd skyddsglasögon, skyddskläder och svetshandskar. Bär ett headset om ljudnivåerna överstiger 85 db.

Kontrollera att du har bra ventilation och att luft kan rinna fritt runt svetsaren. Se till att det inte finns några brännbara eller brandfarliga material i närheten av arbetsområdet.

Rengör arbetsstycken för att undvika produktion av oönskade gaser från beläggningar som t.ex. lack, galvanisering eller smörjmedel.

Håll barn och obehöriga borta från arbetsområdet. Ta bort illasittande kläder, ta bort slipsar, klockor, ringar och annat löst smycken och samla ihop långt hår.

FARA! Svetsaren skapar magnetiska fält som kan störa klockor, metallproteser, magnetkort, instrumentering, data

överföringsenheter och lokala telefonlinjer. Om du har en pacemaker, rådfråga en läkare innan du svetsar eller närmar dig ett punktsvetsområde. Bär

INTE några kläder med metalltillbehör. Se till att det inte finns några metallartiklar i fickorna. ANVÄND INTE

svetsaren för något annat ändamål än det den är designad för.

FÅ INTE svetsaren våt och använd INTE svetsaren på fuktiga eller våta platser. FARA!

Svetsa INTE nära brännbara material - fasta ämnen, vätskor eller gaser.

Svetsa inte på behållare eller andra tillbehör som innehåller eller har innehållit vätska eller

gasbränslen. ANVÄND INTE svetsaren när du är påverkad av droger, alkohol eller berusande medicin, eller om du är trött.

Använd INTE svetsaren om den, eller kabeln, är skadad.

LÅT INTE otränade personer använda svetsaren. ANVÄND INTE

utomhus, svetsaren är endast avsedd för inomhusbruk. När den

inte används drar du ut kontakten ur strömförsörjningen och förvara den på en torr, barnsäker plats.

2. INLEDNING

Med svetstransformator 220V/380V effekt till lågt tryck, den momentana

höga strömkällan, utgången är låg spänning hög ström, gör svetsningen av

arbetsstycket med hög temperaturbeständighet och lägga till rubbningskraften

svetsning. Den stora svetstjockleken på 2,0+2,0mm

Ett klick väljer svetsläge, svetsningsgrad och

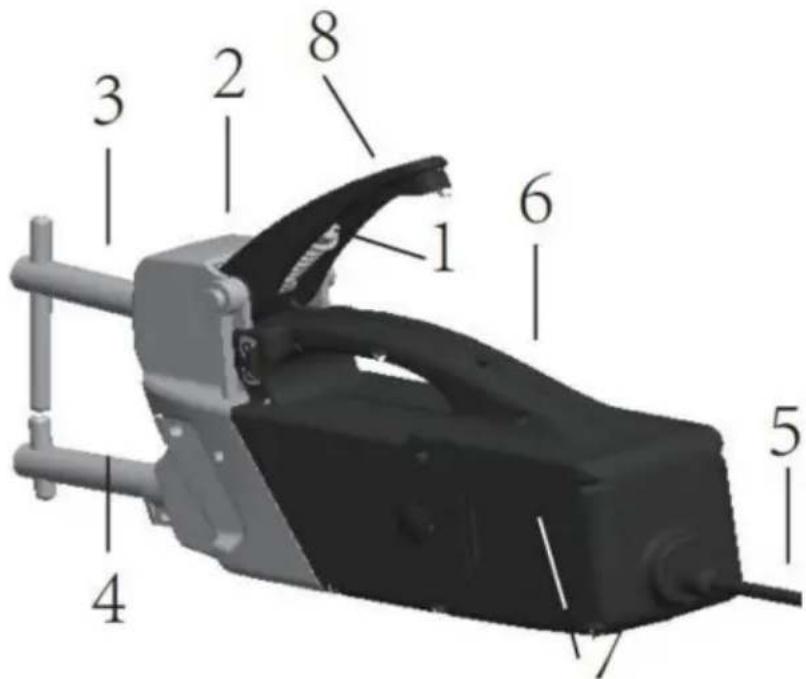

HUVUDDRAG

1. Justerskruv för elektrodtryck
2. Position för öglebult. (Ögonbult medföljer inte.)
3. Rörlig svetsarm.
4. Fast svetsarm.
5. Nätkabel.
6. Mikrobrytare.
7. Kontrollpanel.
8. Höger/vänster handtag. (Handtag medföljer ej.)

VARNING! Se till att du läser och förstår säkerhetsinstruktionerna i avsnitt 1.

Innan du gör några elektriska anslutningar, kontrollera att spänningen på tillgänglig strömförsörjning är lämplig för den punktsvetsmodell du har köpt. (Se specifikationen ovan.)

4.2 Punktsvetsmodellen kräver en 30 A matning och är lämplig för antingen enfas- eller trefasanslutning. 4.3 Punktsvetsmodellen kräver en 32 A-kontakt. Om du ansluter till en 30 A matningskabel, använd kontakten som visas på sida 1. Om enheten ska anslutas till en 3-fas matning måste detta göras av en behörig elektriker. 4.4 Nätströmförsörjningen bör vara utrustad med lämpliga säkringar eller en automatisk brytare. 4.5 Kontakta en kvalificerad elektriker angående lämplig 3-fasförsörjning om mer än en svetsmaskin ska installeras. 4.6 Innan du fortsätter att installera och använda svetsaren, se till att elektriska anslutningar har gjorts korrekt.

5. INSTÄLLNING FÖR SVETS

VARNING! Se till att du läser och förstår säkerhetsinstruktionerna i avsnitt 1.

Innan du utför någon punktsvetsning, måste följande serie kontroller och justeringar utföras med svetsaren frånkopplad från strömförsörjningen.

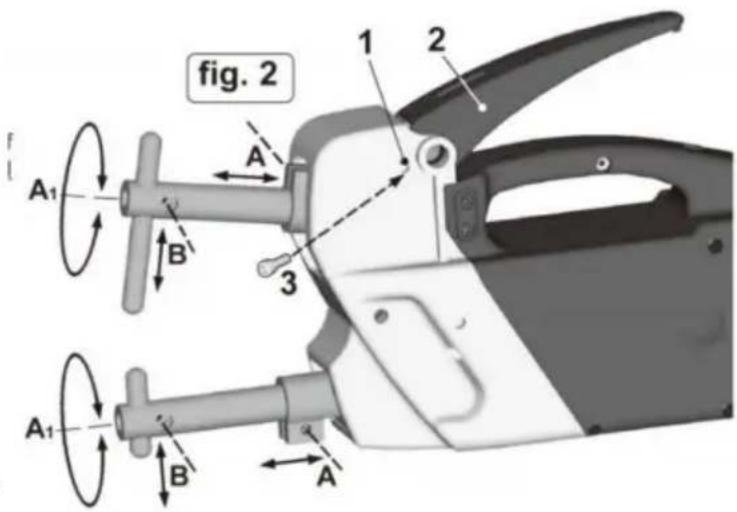

5.1 Ställa upp och justera armarna. (Se fig. 2) Skaffa prover av plåt som ska svetsas och placera en dubbel tjocklek av plåten på den nedre elektroden. Tryck ned svetsspaken tills den övre elektroden kommer i kontakt med plåtens ovansida. Vid denna punkt bör elektrodernas axel vara inriktad i båda planen. Gör nödvändiga justeringar genom att lossa armens låsskruvar vid (A) och skjut armarna in eller ut ur sina klämmor tills elektroderna är i linje från sidan. Innan du drar åt klämmorna igen, titta på elektroderna framifrån och vrid vid behov armarna i deras klämmor tills elektroderna är i linje. (Se A1). När du är nöjd med inriktningen, dra åt skruvarna igen.

5.2 Uppställning och justering av elektroderna. (Se fig. 2) För att justera elektroderna korrekt bör handtaget låsas i ett speciellt läge ungefär halvvägs genom dess rörelse. För att göra detta, sätt i den medföljande M6-hylsbulten (3) i det gängade hålet som anges vid (1). Vrid bulten medurs med fingrarna tills den stannar mot handtaget och skruva sedan loss det 1/4 varv.

5.2 Uppställning och justering av elektroderna. (Se fig. 2) För att justera elektroderna korrekt bör handtaget låsas i ett speciellt läge ungefär halvvägs genom dess rörelse. För att göra detta, sätt i den medföljande M6-hylsbulten (3)

i det gängade hålet som anges vid

(1). Vrid bulten medurs med fingrarna tills den stannar mot

handtaget och skruva sedan loss det 1/4 varv.

Tryck ner handtaget ungefär halva

dess rörelse och vrid sedan skruven medurs igen med ytterligare 2 eller 3 varv så att det går in

lässkåran. Du kan behöva justera handtagets position något uppåt eller nedåt för att få

bulten att passa in med skåran. Lossa

klämbulten vid (B) på den nedre armen

och justera elektroden upp eller ner till önskat

läge och dra åt ordentligt igen. Lossa klämbulten

vid (B) på överarmen och låt elektroden glida

nedåt för att vila på den nedre

elektrod. Skjut två provtjocklekar av

plåten som ska svetsas mellan elektrodspetsarna så att den övre elektroden kan höjas och dra åt den övre elektrodklämbulten. Avlägsna

läsbulten.

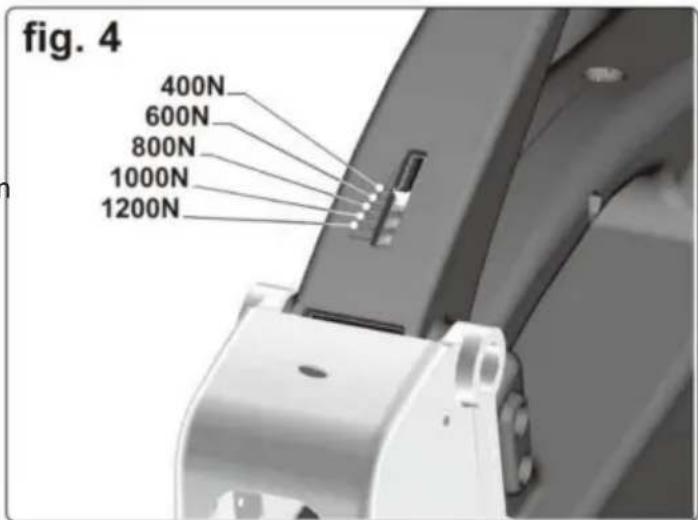

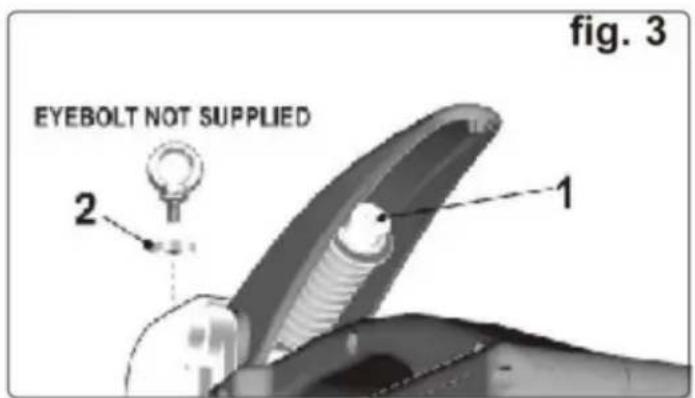

5.4 Justering av trycket som utövas av elektroderna. (Se fig. 3 och 4)

Trycket som utövas av elektroderna på arbetsstycket kan justeras genom att ändra fjädertrycksjusteringen under och inuti handtaget med hjälp av den medföljande 6 mm insexnyckeln. (fig. 3-1). För att öka trycket vrider du justeraren medurs. För att minska trycket, vrid justeraren moturs. På handtagets ovansida finns en graderad indikator som visar trycket som utövas med standardarmarna på 120 mm. Se fig. 4 för att se de värden som tilldelas graderingarna. Se tabellen nedan för att se hur trycket minskar när längre svetsarmar används. När elektroderna kommer i kontakt med plåten klämmer handtagets rörelse nedåt först arbetsstycket och får sedan kontakt med en mikrobrytare för att slå på strömmen. Om trycket som du har ställt in börjar begränsa handtagets verkan måste du minska inställningen

för att låta handtaget färdas nedåt för att aktivera mikrobrytaren.

ARM LENGTH	FORCE / PRESSURE EXERTED ON WORKPIECE (NEWTONS / KILOGRAMS)
120	1200 / 122.3	1000 / 101.9	800 / 81.5	600 / 61.2	400 / 40.8
250	770 / 78.5	550 / 56.0	430 / 43.8	320 / 32.6	230 / 23.4
350	470 / 47.9	380 / 38.7	330 / 33.6	230 / 23.4
500	280 / 28.5	250 / 25.5	180 / 18.3

Ögonbult och distans kan beställas för att enheten ska kunna hängas upp för användning i en produktionslinje etc. Ögonbulten får inte monteras utan distansen. Se fig. 3-2.

6. DRIFTSINSTRUKTIONER

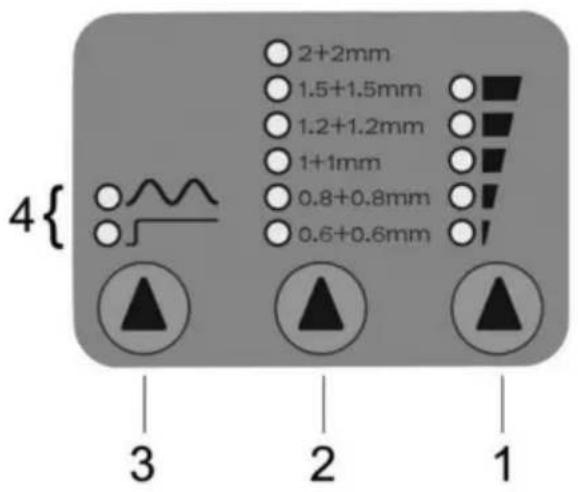

6.1 Använd kontrollpanelen på sidan av enheten för att ställa in huvudparametrarna för svetsning. (Se fig. 5, höger)

1) SVETSTID: Använd knappen (1) för att öka eller minska svetstiden i förhållande till fabriksinställningen.

2) SVETSTJOCKLEK: Använd knappen (2) för att välja tjockleken på plåten som ska svetsas.

3) SVETSLÄGE: Använd knappen (3) för att välja svetsläge.

Normal punktsvetsning: Den nedre lysdioden bredvid den raka linjesymbolen väljer det normala kontinuerliga punktsvetsläget. Pulspunktsvetsning: Den övre lysdioden väljer en pulserande svetsström som förbättrar svetskapaciteten på plåtar med höga sträckgränser eller på ark med speciella skyddsfilmer. Pulsationsperioden ställs in automatiskt och kräver ingen justering.

6.2 Termostatskydd LED-indikator.

När alla lysdioder på kontrollpanelen slocknar och de två lysdioderna för svetsläge (Se fig. 5-4) börjar blinka växelvis, indikerar detta att transformatorn börjar överhettas och värmeavstängningen har aktiverats.

Låt svetsaren svalna i minst 5 minuter innan du försöker svetsa igen.

6.3 PUNKTSVETSPROCEDUR.

VARNING! Se till att du läser och förstår säkerhetsinstruktionerna i avsnitt 1.

Använd svetsaren på lämpligt arbetsområde. Håll området rent och snyggt, fritt från orelaterade material och se till att det finns tillräcklig belysning. Tillåt inte outbildade personer att använda svetsaren.

6.3.1 Se till att du är helt förberedd med alla arbetsstycken säkert hållna och presenterade redo för punktsvetsning.

6.3.2 Se till att svetsarmarna och elektroderna är korrekt inställda för tjockleken du tänker svetsa. (Se avsnitt 5.1 och 5.2)

6.3.3 Se till att du har ställt in klämtrycket korrekt för tjockleken du tänker svetsa. (Se avsnitt 5.3)

6.3.5 På modellen ställ in svetstid, svetstjocklek och svetsläge som krävs med hjälp av kontrollpanelen på sidan av enheten. (Se avsnitt 6.1)

6.3.6 Manövrera enheten så att arbetsstycket är mellan armarna. Tillåt den nedre elektroden att ligga på undersidan av plåtarna som ska svetsas.

Tryck ned svetsspaken tills den övre elektroden kommer i kontakt med metallen. Pausa och kontrollera att elektroderna är placerade där svetsen krävs. När nöjd fortsätter att trycka ner spaken för att klämma ihop plåtarna tills spaken når slutet av sin rörelse och aktiverar mikrobrytaren som sätter på strömmen.

6.3.7 Släpp inte klämspaken omedelbart utan pausa ett par ögonblick först. Detta kommer att ge svetsen förbättrade mekaniska egenskaper. 6.3.8 Stäng av strömförsörjningen när alla svetsar är klara. Koppla ifrån enheten och rengör den. Förvara i en torr och säker miljö till nästa behov. (Effektiviteten hos punktsvetsar bör då och då testas för att säkerställa att du använder rätt inställningar. När två punktsvetsade plåtar separeras, bör området för punktsvetsen i sig inte slitas isär utan förbli fäst vid en av plåtarna, vilket indikerar att svetsen är starkare än den omgivande plåten.)

7. UNDERHÅLL

VARNING: Koppla bort stickkontakten från elnätet innan du utför underhåll eller service.

7.1 Se till att svetsaren och kabeln är i gott skick.

7.2 Vi rekommenderar att du servar din svetsare regelbundet av en auktoriserad serviceombud.

Vid eventuell inspektion av maskinens insida för reparationer eller rengöring bör följande kontroller göras.

7.2.1 Avlägsna damm och metallpartiklar som avsatts på transformatorn och på innerväggar etc, med en stråle torr tryckluft (max 10 bar). Rikta inte ström av tryckluft på de elektroniska kretskorten; rengör dem med en mycket mjuk borste om det behövs.

7.2.2 Kontrollera ledningarna med avseende på isoleringsskador eller lossnade/oxiderade anslutningar.

7.2.3 Kontrollera att skruvarna som ansluter det flexibla elementet till transformatorn och till överarmstöden är åtdragna och att det inte finns några tecken på oxidation eller överhettning.

7.2.4 Byt ut eller reparera skadade delar. Använd endast rekommenderade delar, ej auktoriserade delar kan vara farliga och gör garantin ogiltig.

7.3 Håll svetsaren ren för bästa och säkraste prestanda. Rengör inte med vatten, starka lösningsmedel, färgförtunningsmedel eller bensin.

7.4 Om svetsprestandan är dålig, utför följande preliminära kontroller.

7.4.1 När svets-/klämspaken är nedtryckt, se till att tappen i änden av handtaget på undersidan verkligen rör och trycker på mikrobrytaren och därmed slår på svetsströmmen.

7.4.2 Kontrollera säkerheten och skicket för armhållarklämmorna och skruvarna samt elektrodklämmorna och skruvarna. Om dessa är lösa eller oxiderade kommer det att påverka svetsarens effektivitet.

7.4.3 Kontrollera att svetsparametrarna är korrekta vad gäller svetstid, elektrodtryck och diameter.

7.4.4 Om dessa kontroller inte avslöjar källan till problemet, ta svetsaren till en auktoriserad serviceagent.

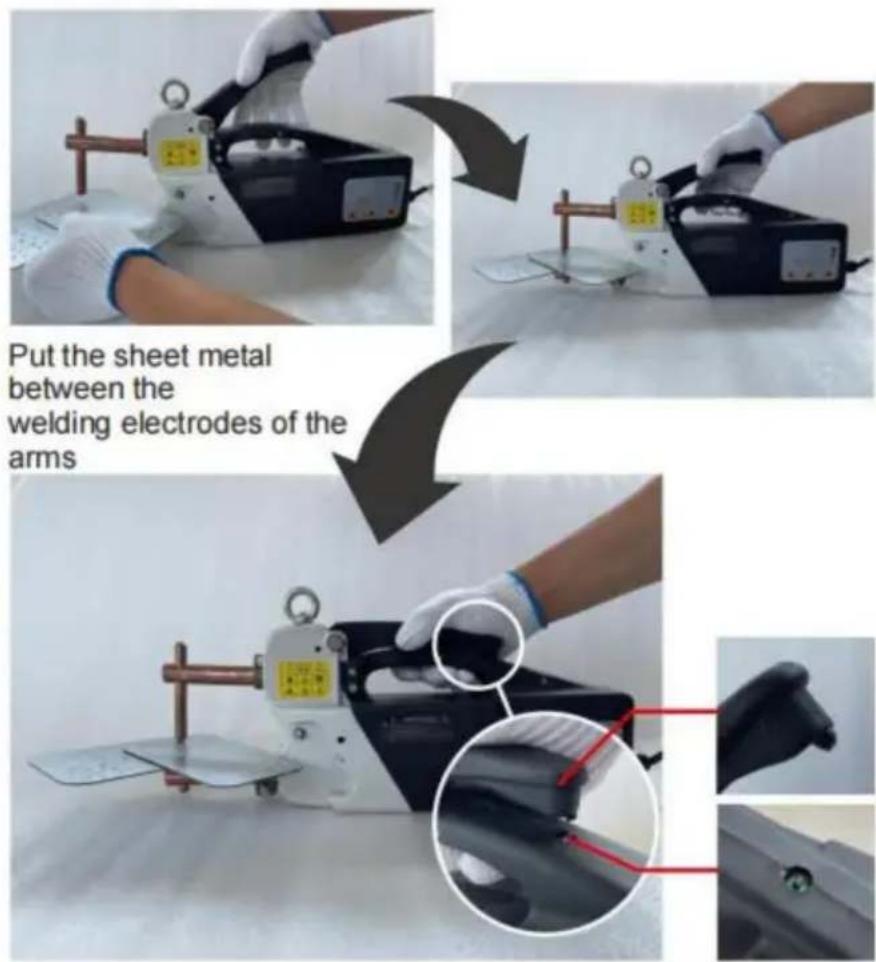

8. DRIFTINSTRUKTIONER

Tryck ner handtaget för att få svetselektroderna att klämma fast plåten.

Använd spetsen på handtaget för att aktivera avtryckaren.

Tryck ner handtaget hårt för att aktivera svetsavtryckaren.

Notera:

1. Termoskyddet kommer att vara aktivt och sluta fungera när transformatorns temperatur når 95°C. Den kan användas igen 15-20 minuter senare. 2. Använd plåttjocklek mindre än 2 mm när du provar maskinen. När metalltjockleken är mer än 2 mm kan den inte fungera.

Tillverkad i Kina

VEVOR®

TOUGH TOOLS, HALF PRICE

Teknisk support och e-garanticertifikat
