H-3000 - Schweißgerät Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Punktschweißgerät
Marke	Vevor
Modell	H-3000
Versorgungsspannung	230 V ~ ±10 % / 50 Hz oder 400 V ~ ±10 % / 50 Hz
Leistung bei 50 % Einschaltdauer	2,5 kVA
Maximale Schweißleistung	14 kVA
Leerlaufspannung	2,5 V
Maximaler Kurzschlussstrom	6,3 kA
Maximale Punktschweißdicke	2 + 2 mm
Mindestruhezeit	20 Sekunden
Maximale Klemmkraft	120 kg
Armausladung	120 mm
Erforderliche Stromversorgung	30 A, Industriesteckdose empfohlen
Thermoschutz	Ja, Abschaltung bei 95 °C
Einstellung des Elektrodendrucks	Mittels Einstellschraube, Skalenanzeige
Schweißmodi	Normal und Impuls
Bedienfeld	Zeit-, Dicken- und Schweißmoduseinstellung
Netzanschluss	Netzkabel mit zu verkabelndem Stecker
Wartung	Mit Druckluft reinigen, elektronische Schaltungen bürsten, Anschlüsse prüfen
Garantie	Elektronische Garantieurkunde, Support kontaktieren
Sicherheit	Schutzbrille, Handschuhe, Schutzkleidung erforderlich; vor Wartung Netzstecker ziehen

Häufig gestellte Fragen - H-3000 Vevor

Wie stelle ich den Elektrodendruck ein?

Verwenden Sie den mitgelieferten 6-mm-Inbusschlüssel, um die Einstellvorrichtung unter dem Griff zu drehen. Drehen Sie im Uhrzeigersinn, um den Druck zu erhöhen, gegen den Uhrzeigersinn, um ihn zu verringern. Beachten Sie die Skalenanzeige am Griff, um die ausgeübte Kraft zu ermitteln.

Welche maximale Blechdicke kann ich schweißen?

Die empfohlene maximale Dicke beträgt 2+2 mm (zwei Bleche von jeweils 2 mm). Bei größeren Dicken kann die Maschine möglicherweise nicht richtig funktionieren.

Was tun, wenn die Anzeigen auf dem Bedienfeld blinken?

Dies weist auf eine Überhitzung des Transformators hin (Thermoschutz ausgelöst bei 95 °C). Lassen Sie das Schweißgerät mindestens 5 bis 20 Minuten abkühlen, bevor Sie es wieder verwenden.

Wie wähle ich den Schweißmodus: Normal oder Impuls?

Verwenden Sie die Modustaste am Bedienfeld. Der Normalmodus (untere LED) eignet sich für die meisten Arbeiten. Der Impulsmodus (obere LED) verbessert die Schweißfähigkeit auf hochfesten Blechen oder mit speziellen Beschichtungen.

Welche Sicherheitsvorkehrungen sind wesentlich?

Tragen Sie stets eine Schutzbrille, Handschuhe und Schutzkleidung. Sorgen Sie für gute Belüftung, halten Sie brennbare Materialien fern und ziehen Sie vor Wartungsarbeiten den Netzstecker.

Kann ich das Schweißgerät im Freien verwenden?

Nein, das Schweißgerät ist nur für den Innenbereich konzipiert. Verwenden Sie es nicht in feuchter oder nasser Umgebung.

Wie stelle ich die Schweißzeit ein?

Drehen Sie den Knopf (1) am Bedienfeld, um die Schweißzeit im Vergleich zur Werkseinstellung zu erhöhen oder zu verringern.

Welcher Kabelquerschnitt für ein Verlängerungskabel wird empfohlen?

Der Mindestquerschnitt des Verlängerungskabels sollte 2,5 mm² betragen. Wenn Sie eine Kabeltrommel verwenden, wickeln Sie sie vollständig ab, bevor Sie sie anschließen.

Wie richte ich die Elektroden aus?

Lösen Sie die Arretierschrauben der Arme, schieben Sie die Arme in den Klemmen, um die Elektroden in beiden Ebenen auszurichten, und ziehen Sie sie dann wieder fest. Verwenden Sie Blechproben, um die Ausrichtung zu überprüfen.

Was tun, wenn die Schweißqualität schlecht ist?

Überprüfen Sie, ob der Mikroschalter am Ende des Griffs betätigt wird, ob die Klemmen und Schrauben fest sitzen und nicht oxidiert sind, und ob die Parameter (Zeit, Druck, Durchmesser) korrekt sind. Wenn das Problem weiterhin besteht, wenden Sie sich an einen autorisierten Kundendienst.

BEDIENUNGSANLEITUNG H-3000 Vevor

PUNKTSCHWEISSGERÄT

MODELL: H-3000

Warnung: Um das Verletzungsrisiko zu verringern, muss der Benutzer die Bedienungsanleitung sorgfältig lesen.

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EG. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das Produkt in der Europäischen Union einer getrennten Müllsammlung bedarf. Dies gilt für das Produkt und alle Zubehörteile, die mit diesem Symbol gekennzeichnet sind. Als solche gekennzeichnete Produkte dürfen nicht über den normalen Hausmüll entsorgt werden, sondern müssen an einer Sammelstelle für das Recycling von Elektro- und Elektronikgeräten abgegeben werden

1.1. ELEKTRISCHE SICHERHEIT.

- WARNUNG! Es liegt in der Verantwortung des Benutzers, das Folgende zu lesen, zu verstehen und einzuhalten:

Sie müssen alle elektrischen Geräte und Ausrüstungen überprüfen, um sicherzustellen, dass sie vor der Verwendung sicher sind. Sie müssen die Stromversorgungskabel, Stecker und alle elektrischen Anschlüsse auf Verschleiß und Beschädigungen prüfen. Sie müssen sicherstellen, dass das Risiko eines elektrischen Schlags durch die Installation geeigneter Sicherheitsvorrichtungen minimiert wird. Ein Fehlerstromschutzschalter (RCD) sollte in die Hauptverteilung eingebaut sein. Wir empfehlen außerdem, einen RCD (Fehlerstromschutzschalter) bei allen elektrischen Produkten zu verwenden. Es ist besonders wichtig, einen RCD bei tragbaren Produkten zu verwenden, die an eine Stromversorgung angeschlossen sind, die nicht durch einen Fehlerstromschutzschalter geschützt ist. Im Zweifelsfall konsultieren Sie einen qualifizierten Elektriker. Sie erhalten einen Fehlerstromschutzschalter, indem Sie Ihren Händler kontaktieren. Sie müssen auch die folgenden Anweisungen bezüglich elektrischer Sicherheit lesen und verstehen.

1.1.1 Das Electricity at Work Act 1989 verlangt, dass alle tragbaren elektrischen Geräte, wenn sie in Geschäftsräumen verwendet werden, von einem qualifizierten Elektriker mit einem tragbaren Gerätetester (PAT) mindestens einmal pro Jahr geprüft werden.

1.1.2 Das Health & Safety at Work Act 1974 macht die Besitzer elektrischer Haushaltsgeräte für den sicheren Zustand des Geräts und die Sicherheit des Bedieners verantwortlich. Wenn Sie Zweifel an der elektrischen Sicherheit haben, wenden Sie sich an einen qualifizierten Elektriker.

1.1.2 Der Health & Safety at Work Act 1974 macht Besitzer elektrischer Haushaltsgeräte verantwortlich für den sicheren Zustand des Geräts und die Sicherheit des Bedieners. Wenn Sie Zweifel an der elektrischen Sicherheit haben, wenden Sie sich an einen qualifizierten Elektriker.

1.1.4. Stellen Sie sicher, dass Kabel immer gegen Kurzschluss und Überlast geschützt sind.

1.1.5. Überprüfen Sie regelmäßig Stromversorgung, Leitungen und Stecker auf Verschleiß und Beschädigung; prüfen Sie alle elektrischen Verbindungen, um sicherzustellen, dass keine locker sind.

1.1.6. Wichtig: Stellen Sie sicher, dass die auf dem Produkt angegebene Spannung mit der elektrischen Stromversorgung übereinstimmt. Überprüfen Sie, ob die Stromversorgung ordnungsgemäß abgesichert ist (siehe Sicherungswert) auf der rechten Seite.

1.7. Ziehen oder tragen Sie das angetriebene Gerät NICHT an seinem Stromkabel.

1.1.6. Wichtig: Stellen Sie sicher, dass die auf dem Produkt markierte Spannung mit der elektrischen Leistung übereinstimmt. Überprüfen Sie, ob die Stromversorgung ordnungsgemäß abgesichert ist (siehe Sicherungswert). Bei Rechts.

1. 1.7. NICHT ziehen oder tragen. Das angetriebene Gerät wird von uns geliefert und geführt.

1.1.8. Ziehen Sie den Netzstecker nicht am Kabel aus der Steckdose.

1.1.9. Verwenden Sie KEINE abgenutzten oder beschädigten Kabel, Stecker oder Verbindungen. Lassen Sie diese sofort von einem qualifizierten Elektriker ersetzen oder reparieren.

1.1.10. Dieses Produkt benötigt eine 30-Ampere-Stromversorgung und ist mit einem KEB-Stecker ausgestattet. Sie müssen einen qualifizierten Elektriker hinzuziehen. Stellen Sie sicher, dass eine 30-Ampere-Stromversorgung verfügbar ist. Wir empfehlen Ihnen, die Installation einer Industriesteckdose mit Ihrem Elektriker zu besprechen. Bitte konsultieren Sie Ihren Elektriker bezüglich Stecker und Steckdose. Bei Einbau eines Steckers:

Stellen Sie sicher, dass die Einheit korrekt verdrahtet und geerdet ist.

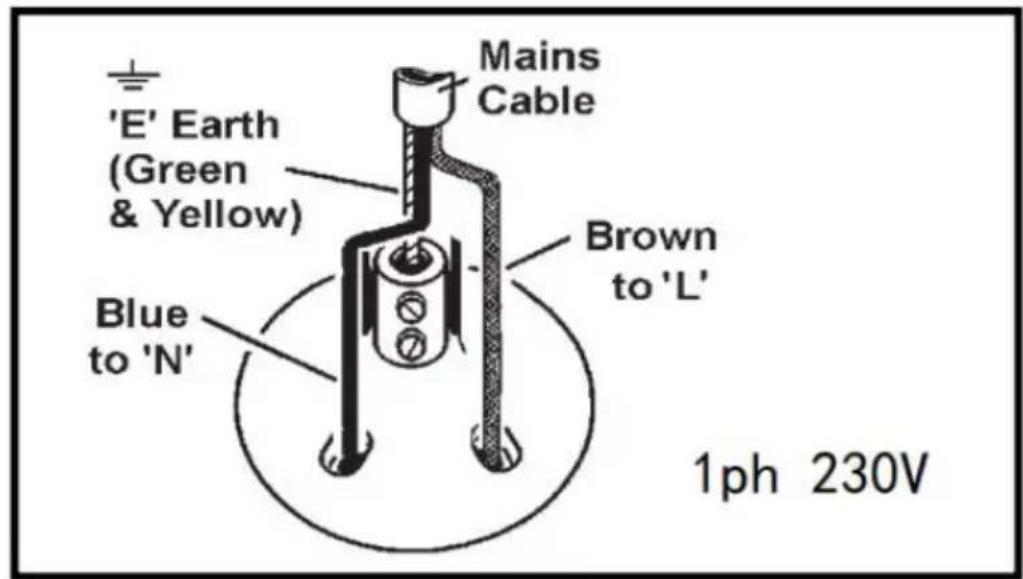

a) Schließen Sie den GRÜN/GELBEN Erdungsdraht an die Erdungsklemme an. b) Schließen Sie den BRAUNEN Phasendraht an die Klemme „L“ an.

c) Schließen Sie den BLAUEN Neutralleiter an die Klemme „N“ an. d) Überprüfen Sie nach der Verkabelung, dass keine blanken Drähte vorhanden sind, dass die Drähte korrekt angeschlossen sind, dass die äußere Kabelisolierung über den Kabelgriff hinausreicht und dass der Griff fest sitzt.

1.1.12. Kabelverlängerungsrollen. Wenn eine Kabelverlängerungsrolle verwendet wird, muss sie vor dem Anschluss vollständig abgewickelt sein. Eine Kabelrolle mit

RCD-Absicherung ist empfehlenswert, da jedes Produkt, das in die Kabelrolle eingesteckt wird, geschützt ist. Der Querschnitt der Kabeladern ist wichtig. Der Mindestquerschnitt des Kabels für dieses Schweißgerät beträgt 2,5 mm².

1.2 ALLGEMEINE SICHERHEIT

- WARNUNG: Trennen Sie den Netzstecker von der Stromversorgung, bevor Sie Wartungsarbeiten oder Dienstleistungen durchführen. Stellen Sie sicher, dass das Schweißgerät und alle vorhandenen Kabel in gutem Zustand und funktionsfähig sind.

- Ersetzen oder reparieren Sie beschädigte Teile. Verwenden Sie nur empfohlene Teile; nicht zugelassene Teile können gefährlich sein und die Garantie ungültig machen.

- Halten Sie das Schweißgerät sauber für beste und sicherste Leistung. - Verwenden Sie das Schweißgerät in einem geeigneten Arbeitsbereich. Halten Sie den Bereich sauber und ordentlich, frei von brennbaren Materialien, und sorgen Sie für angemessene Beleuchtung.

- Das Schweißgerät sollte nur von einer Person bedient werden.

- WARNUNG! Tragen Sie eine Schutzbrille, Schutzkleidung und Schweißhandschuhe.

- Tragen Sie einen Gehörschutz, wenn der Lärmpegel 85 dB überschreitet.

- Stellen Sie sicher, dass Sie eine gute Belüftung haben und die Luft um den Schweißer frei zirkulieren kann.

- Stellen Sie sicher, dass sich keine brennbaren oder entzündlichen Materialien in der Nähe des Arbeitsbereichs befinden.

- Reinigen Sie Werkstücke, um die Entstehung unerwünschter Gase aus Beschichtungen wie Lack, Verzinkung oder Schmierstoffen zu vermeiden.

- Halten Sie Kinder und unbefugte Personen vom Arbeitsbereich fern.

- Entfernen Sie schlecht sitzende Kleidung, Krawatten, Uhren, Ringe und anderen losen Schmuck und binden Sie langes Haar zusammen.

- GEFAHR! Der Schweißer erzeugt magnetische Felder, die Uhren, metallische Prothesen, Magnetkarten, Instrumente, Datenübertragungsgeräte und lokale Telefonleitungen stören können.

- Wenn Sie einen Herzschrittmacher haben, konsultieren Sie vor dem Schweißen oder dem Nähern an einen Schweißbereich einen Arzt.

- Tragen Sie KEINE Kleidung mit Metallzubehör. Stellen Sie sicher, dass sich keine Metallgegenstände in Ihren Taschen befinden.

- Verwenden Sie das Schweißgerät NICHT für andere Zwecke als die, für die es entwickelt wurde.

- Lassen Sie das Schweißgerät NICHT nass werden und verwenden Sie es NICHT an feuchten oder nassen Orten.

- GEFAHR! Schweißen Sie NICHT in der Nähe von brennbaren Materialien – Feststoffen, Flüssigkeiten oder Gasen. Schweißen Sie NICHT an Behältern oder anderen Einrichtungen, die Flüssigkeiten oder Gaskraftstoffe enthalten oder enthalten haben.

- Betreiben Sie das Schweißgerät NICHT unter dem Einfluss von Drogen, Alkohol oder berauschenden Medikamenten oder wenn Sie müde sind.

- Betreiben Sie das Schweißgerät NICHT, wenn es oder das Kabel beschädigt ist.

- Lassen Sie NICHT zu, dass ungeschulte Personen das Schweißgerät bedienen.

- Verwenden Sie das Schweißgerät NICHT im Freien; es ist nur für den Innenbereich geeignet.

Wenn nicht in Verwendung, entfernen Sie den Stecker von der Stromversorgung und lagern Sie das Gerät an einem trockenen, kindersicheren Ort.

2. EINFÜHRUNG

Mit einem Schweißtransformator 220V/380V wird die Netzspannung in eine Niederspannung umgewandelt, die eine hohe Stromstärke liefert. Dadurch wird das Werkstück mit hoher Temperaturbeständigkeit geschweißt und die Stauchkraft beim Schweißen erhöht. Die große Schweißdicke von 2,0 + 2,0 mm kann mit einem Klick den Schweißmodus auswählen. Schweißnahtdicke und HAUPTEIGENSCHAFTEN

1. Einstellschraube für den Elektrodendruck
2. Position für das Auge Bolzen. (Auge Bolzen nicht im Lieferumfang enthalten)
3. Beweglicher Schweißarm.
4. Fester Schweißarm.
5. Stromversorgungskabel.
6. Mikroschalter.
7. Bedienfeld.
8. Rechts-/Linkshandgriff. (Handgriff nicht im Lieferumfang enthalten.)

Modell _ H-3000 H-3000
Stromspannung	230V~ ±10% /50Hz	400V~ ±10%/50Hz
Leistung bei 50 % 2,5 kVA	2,5 kVA
Max . Schweißen Leistung 1	4 kVA 14 kVA
NEIN Belastung Stromspannung .	2,5V 2,5V
Max . kurz Schaltkreis aktuell	6,3 kA	6,3 kA
Maximale Schweißpunktdicke	2+2mm	2+2mm
Min. Ruhe Zeitraum zwischen uns Ids	20 Sekunden	20 Sekunden
Maximale Spannkraft	120kg	120kg
Projektion von Waffen	120mm 120mm

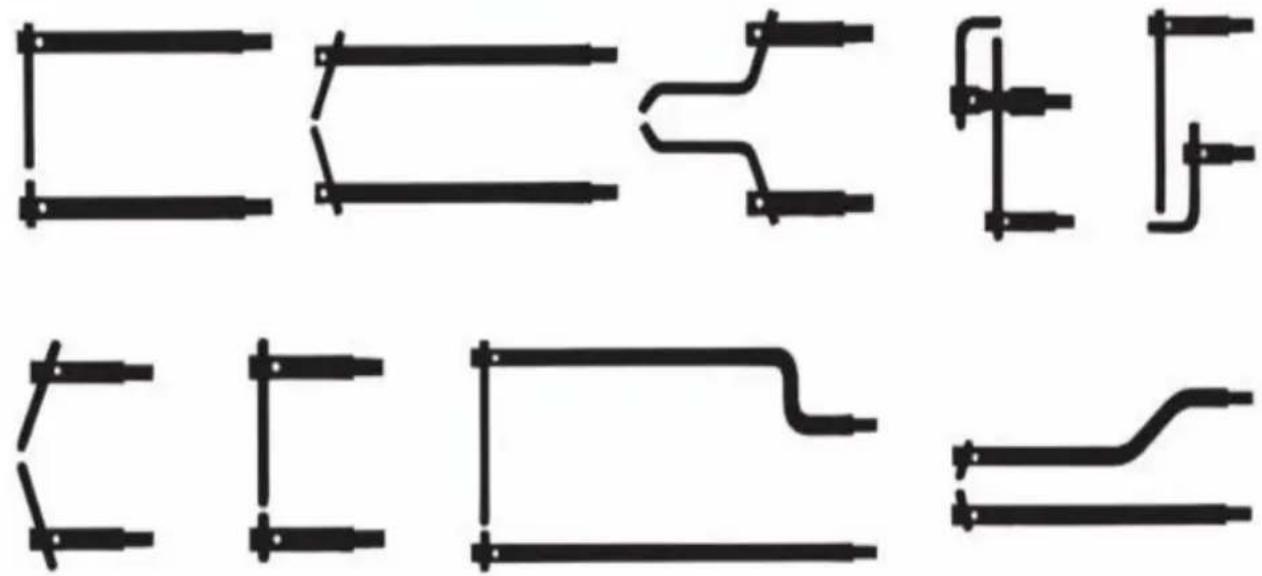

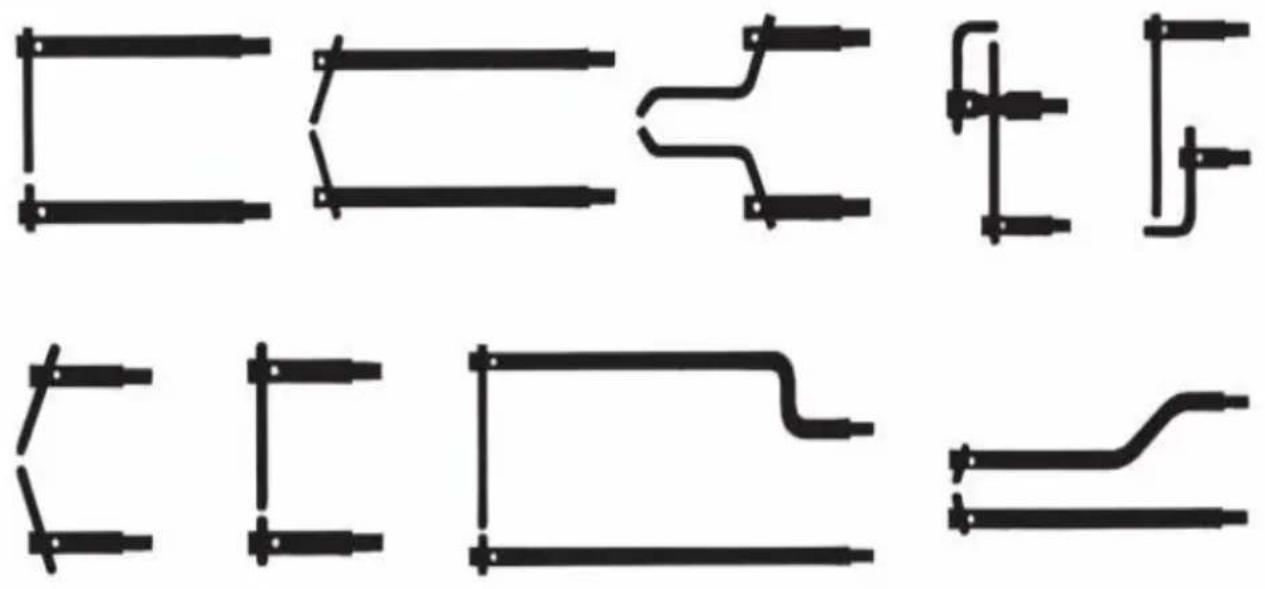

EIN VOLLES SORTIMENT AN ELEKTRODEN IST VERFÜGBAR.

4. ELEKTRISCHE ANSCHLÜSSE

- WARNUNG! Stellen Sie sicher, dass Sie die Sicherheitshinweise in Abschnitt 1 lesen und verstehen.

4.1. Anschluss an die Netzstromversorgung.

Bevor Sie elektrische Verbindungen herstellen, überprüfen Sie, ob die Spannung der verfügbaren Stromversorgung für das Punktschweißgerät-Modell geeignet ist, das Sie gekauft haben. (Siehe Spezifikation oben.)

4.2 Das Punktschweißgerät-Modell erfordert eine 30-Ampere-Versorgung und ist für einphasigen oder dreiphasigen Anschluss geeignet.

4.3 Das Punktschweißgerät-Modell erfordert einen 32-Ampere-Stecker. Wenn Sie es an eine 30-Ampere-Versorgung anschließen, verdrahten Sie den Stecker wie auf Seite 1 gezeigt. Wenn das Gerät an eine 3-Phasen-Versorgung angeschlossen werden soll, muss dies von einem qualifizierten Elektriker durchgeführt werden.

4.4 Die Netzstromversorgung sollte mit geeigneten Sicherungen oder einer automatischen Abschaltvorrichtung ausgestattet sein.

4.5 Wenn mehr als eine Schweißmaschine eingerichtet werden soll,

konsultieren Sie einen qualifizierten Elektriker bezüglich einer geeigneten 3-Phasen-Versorgung.

4.6 Bevor Sie mit dem Einstellen und Verwenden des Schweißgeräts fortfahren, stellen Sie sicher, dass die elektrischen Verbindungen korrekt hergestellt wurden.

- WARNUNG! Stellen Sie sicher, dass Sie die Sicherheitshinweise in Abschnitt 1 gelesen und verstanden haben.

Bevor Sie Punktschweißarbeiten durchführen, müssen Sie die folgenden Kontrollen durchführen, und die Kontrollen müssen bei ausgeschaltetem Schweißgerät und vom Netz getrennt durchgeführt werden.

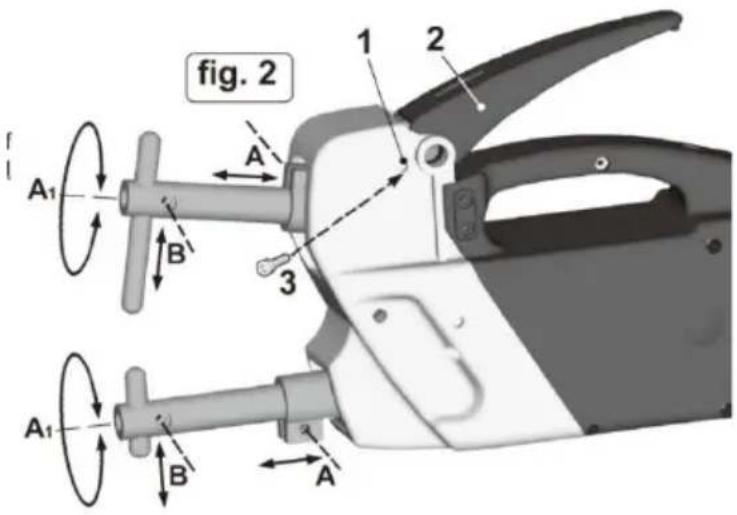

5.1 Einrichten und Einstellen der Arme. (Siehe Abb. 2) Entnehmen Sie Proben des zu schweißenden Blechs und legen Sie die doppelte Dicke des Blechs auf die untere Elektrode. Drücken Sie den Schweißhebel, bis die obere Elektrode Kontakt mit der Oberseite des Blechs hat. An diesem Punkt sollten die Achsen der Elektroden auf beiden Ebenen ausgerichtet sein. Nehmen Sie erforderliche Anpassungen vor, indem Sie die Feststellschrauben der Arme lösen (A) und die Arme in ihre

Klemmen hinein oder aus ihnen heraus schieben, bis die Elektroden von der Seite betrachtet ausgerichtet sind. Bevor Sie die Klemmen wieder festziehen, betrachten Sie die Elektroden von vorne und drehen Sie sie gegebenenfalls in ihren Klemmen, bis die Elektroden ausgerichtet sind. (Siehe A1). Wenn Sie mit der Ausrichtung zufrieden sind, ziehen Sie die Schrauben wieder fest.

5.2 Einrichten und Justieren der Elektroden. (Siehe Abb. 2) Um die Elektroden richtig einzustellen, sollte der Griff in einer speziellen Position arretiert werden, ungefähr zur Hälfte seines Weges. Setzen Sie dazu die M6-Buchsenkappe ein. Schrauben Sie die mitgelieferte Schraube (3) in das bei (1) angegebene Gewindeloch ein. Drehen Sie den Bolzen mit den Fingern im Uhrzeigersinn bis zum Anschlag am Griff und schrauben Sie ihn dann 1/4 Umdrehung heraus. Drücken Sie den Griff etwa zur Hälfte seines Hubs und drehen Sie dann die Schraube noch einmal um weitere 2 bis 3 Umdrehungen im Uhrzeigersinn, so dass sie in die innere Verriegelungskerbe eindringt. Möglicherweise müssen Sie die Position des Griffs leicht nach oben oder unten anpassen, damit die Schraube mit der Kerbe übereinstimmt. Lösen Sie die Klemmschraube bei (B) am Unterarm und stellen Sie die Elektrode nach oben oder unten auf die gewünschte Position ein und ziehen Sie sie wieder fest an. Lösen Sie die Klemmschraube (B) am oberen Arm und lassen Sie die Elektrode nach unten gleiten, bis sie auf der unteren Elektrode aufliegt. Schieben Sie zwei Musterdicken des zu verschweißenden Blechs zwischen den Elektrodenspitzen, so dass sich die obere Elektrode anheben kann, und ziehen Sie dann die obere Elektrodenklemmschraube wieder fest. Entfernen Sie den Sicherungsbolzen.

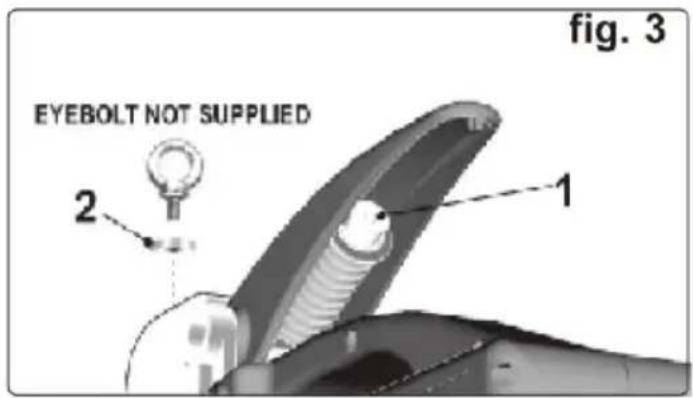

5.4 Einstellen des von den Elektroden ausgeübten Drucks. (Siehe Abb. 3-4) Der Druck, den die Elektroden auf das Werkstück ausüben, ist einstellbar durch Verändern des Federdruckreglers unter und im Griff. Verwenden Sie dazu den mitgelieferten 6-mm-Inbusschlüssel (Abb. 3-1). Um den Druck zu erhöhen, drehen Sie den Einsteller im Uhrzeigersinn. Um den Druck zu verringern, drehen Sie den Einsteller gegen den Uhrzeigersinn.

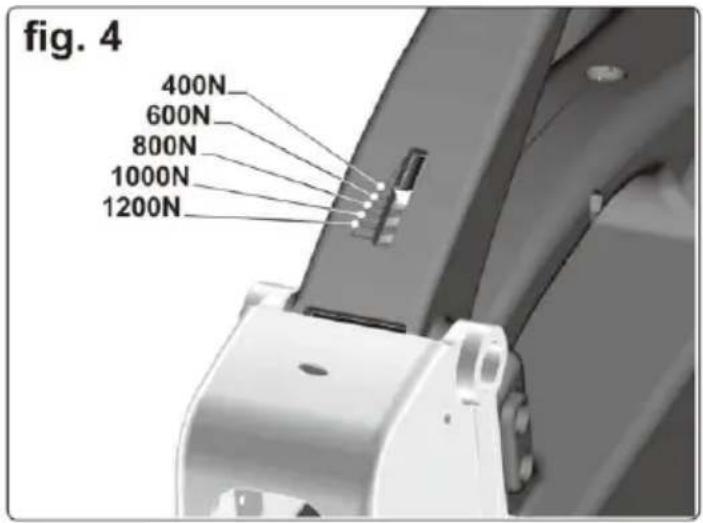

Auf der Oberseite des Griffs befindet sich eine abgestufte Anzeige, die den Druck anzeigt, der mit den standardmäßigen 120-mm-Armen ausgeübt wird. Siehe Abb. 4, um die den Graduierungen zugeordneten Werte zu sehen. Sehen Sie sich die Tabelle unten an, um zu sehen, wie der Druck abnimmt, wenn längere Schweißarme verwendet werden. Sobald die Elektroden Kontakt mit dem Blech haben, erfolgt die Abwärtsbewegung des Griffs, die zunächst das Werkstück spannt und dann den Kontakt mit einem Mikroschalter herstellt, um den Strom einzuschalten. Wenn der Druck, den Sie eingestellt haben, nicht die Aktion des Griffs einschränken soll, müssen Sie die Einstellung verringern, um dies zuzulassen. Bewegen Sie den Griff nach unten, um den Mikroschalter zu aktivieren.

ARM LENGTH	FORCE / PRESSURE EXERTED ON WORKPIECE (NEWTONS / KILOGRAMS)
120	1200 / 122.3	1000 / 101.9	800 / 81.5	600 / 61.2	400 / 40.8
250	770 / 78.5	550 / 56.0	430 / 43.8	320 / 32.6	230 / 23.4
350	470 / 47.9	380 / 38.7	330 / 33.6	230 / 23.4
500	280 / 28.5	250 / 25.5	180 / 18.3

Es können eine Ringschraube und ein Distanzstück bestellt werden, um die Aufhängung des Geräts für den Einsatz in einer Produktionslinie usw. zu ermöglichen. Die Ringschraube darf nicht ohne Distanzstück montiert werden. Siehe Abb. 3-2.

6. BETRIEBSANLEITUNG

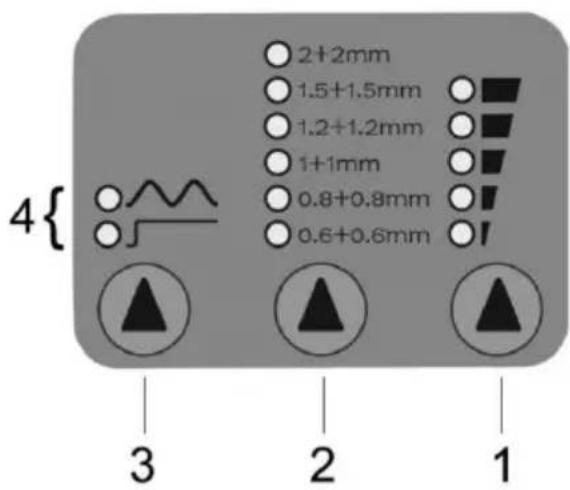

6.1 Verwenden Sie das Bedienfeld an der Seite des Geräts, um die wichtigsten Parameter beim Schweißen einzustellen. (Siehe Abb. 5, rechts)

1) SCHWEISSZEIT: Mit der Taste (1) erhöhen oder verringern Sie die Schweißzeit im Verhältnis zur Werkseinstellung.

2) SCHWEISSDICKE: Verwenden Sie die Schaltfläche

(2), um die Dicke des Blechs auszuwählen.

3) SCHWEISSMODUS: Mit der Taste (3) den Schweißmodus auswählen.

Normales Punktschweißen: Die untere LED neben dem Symbol der geraden Linie wählt den normalen kontinuierlichen Punktschweißmodus aus.

Impulspunktschweißen: Die obere LED wählt einen pulsierenden Schweißstrom, der die Schweißleistung bei Blechen mit hoher Ausbeute, Spitzen oder auf Blechen mit speziellen Schutzfolien verbessert. Die Pulsationsperiode wird automatisch eingestellt und erfordert keine Anpassung.

6.2 Thermostatischer Schutz – LED-Anzeige.

Wenn alle LEDs auf dem Bedienfeld ausgehen und die zwei Schweiß-LEDs (siehe Abb. 5-4) zu blinken beginnen, zeigt dies an, dass der Transformator zu überhitzen beginnt und der Thermoschutz ausgelöst hat.

Lassen Sie das Schweißgerät mindestens 5 Minuten abkühlen, bevor Sie erneut zu schweißen versuchen.

6.3 PUNKTSCHWEISSVERFAHREN.

- WARNUNG! Stellen Sie sicher, dass Sie die Sicherheitsanweisungen in Abschnitt 1 gelesen und verstanden haben.

Verwenden Sie das Schweißgerät in einem geeigneten Arbeitsbereich. Halten Sie den Bereich sauber und ordentlich, frei von brennbaren Materialien, und sorgen Sie für angemessene Beleuchtung. Lassen Sie nicht zu, dass ungeschulte Personen das Schweißgerät bedienen.

6.3.1 Stellen Sie sicher, dass Sie alle Werkstücke vollständig vorbereitet und sicher gehalten haben und bereit für das Punktschweißen sind.

6.3.2 Stellen Sie sicher, dass die Schweißarme und Elektroden korrekt für die Dicke eingestellt sind, die Sie schweißen möchten. (Siehe Abschnitte 5.1 & 5.2)

6.3.3 Stellen Sie sicher, dass Sie den Spanndruck richtig für die Dicke eingestellt haben, die Sie schweißen möchten. (Siehe Abschnitt 5.3)

6.3.4 Drehen auf der Netzstromversorgung.

6.3.5 Stellen Sie den Modellsatz, die Schweißzeit, die Schweißdicke und den Schweißmodus wie erforderlich über das Bedienfeld des Geräts ein. (Siehe Abschnitt 6.1)

6.3.6 Manövrieren Sie das Gerät so, dass das Werkstück zwischen den Elektroden liegt. Lassen Sie die untere Elektrode die Unterseite des zu schweißenden Materials berühren.

Drücken Sie den Schweißhebel, bis die obere Elektrode Kontakt mit dem Metall hat. Halten Sie inne und prüfen Sie, ob die Elektroden für die erforderliche Schweißnaht positioniert sind. Wenn Sie zufrieden sind, drücken Sie den Hebel, um die Bleche zusammenzuklemmen, bis der Hebel das Ende seines Weges erreicht und den Mikroschalter betätigt, der den Strom einschaltet.

6.3.7 Lassen Sie den Klemmhebel nicht sofort los, sondern warten Sie einen kurzen Moment. Dies verbessert die mechanischen Eigenschaften der Schweißnaht.

6.3.8 Wenn alle Schweißnähte fertiggestellt sind, schalten Sie die Netzstromversorgung ab. Trennen Sie das Gerät und reinigen Sie es. Lagern Sie es an einem trockenen Ort, bis es wieder benötigt wird.

6.3.8 Wenn alle Schweißnähte vollendet sind, trennen Sie das Gerät vom Netz, schalten Sie es ab und reinigen Sie es. Lagern Sie es an einem trockenen Ort, bis es wieder benötigt wird.

7. WARTUNG

- WARNUNG: Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie Wartungsarbeiten oder Reparaturen durchführen.

7.1 Stellen Sie sicher, dass das Schweißgerät und die Kabel in einwandfreiem Zustand und betriebsbereit sind.

7.2 Wir empfehlen, dass Sie Ihr Schweißgerät regelmäßig von einer autorisierten Servicestelle warten lassen.

Bei jeder Inspektion des Inneren der Maschine für Reparatur oder Reinigung sollten die folgenden Prüfungen durchgeführt werden.

Reinigung Die folgenden Schritte sollen Sie durchführen.

7.2.1 Staub entfernen und metallische Partikel, die sich am Transformator und an den Innenwänden usw. abgelagert haben, mit einem Strahl trockener Druckluft (in bar) entfernen. Richten Sie den Druckluftstrahl nicht auf die elektrischen Schaltungsplatinen; reinigen Sie diese bei Bedarf mit einer sehr weichen Bürste. 7.2.2 Prüfen Sie die Verkabelung auf Isolationsschäden oder gelockerte/oxidierte Verbindungen. 7.2.3 Prüfen Sie, ob die Schrauben, die die flexiblen Elemente mit dem Transformator und den oberen Armstützen verbinden, fest angezogen sind und keine Anzeichen von Oxidation oder Überhitzung aufweisen. 7.2.4 Beschädigte Teile ersetzen oder reparieren. Verwenden Sie nur die empfohlenen Teile; nicht autorisierte Teile können gefährlich sein und die Garantie ungültig machen. 7.3 Halten Sie das Schweißgerät sauber für beste und sicherste Leistung. Nicht mit Wasser, starken Lösungsmitteln, Farbverdünner oder Benzin reinigen. 7.4 Wenn die Schweißleistung schlecht ist, führen Sie die folgenden vorläufigen Prüfungen durch: 7.4.1 Wenn der Schweiß-/C-Lampenhebel gedrückt wird, stellen Sie sicher, dass der Stift am Ende des Griffs an der Unterseite den Mikroschalter genau berührt und drückt und so den Schweißstrom einschaltet. 7.4.2 Überprüfen Sie den Zustand und die Sicherheit der Armhalterklemmen und -schrauben sowie der Elektrodenklemmen und -schrauben. Wenn diese lose oder oxidiert sind, verringert sich die Effizienz des Schweißgeräts. 7.4.3 Prüfen Sie, ob die Schweißparameter korrekt sind, einschließlich Schweißzeit, Elektrodendruck und -durchmesser. 7.4.4 Wenn diese Prüfungen die Ursache des Problems nicht aufdecken, bringen Sie das Schweißgerät zu einem autorisierten Kundendienst.

8. BETRIEBSANLEITUNG

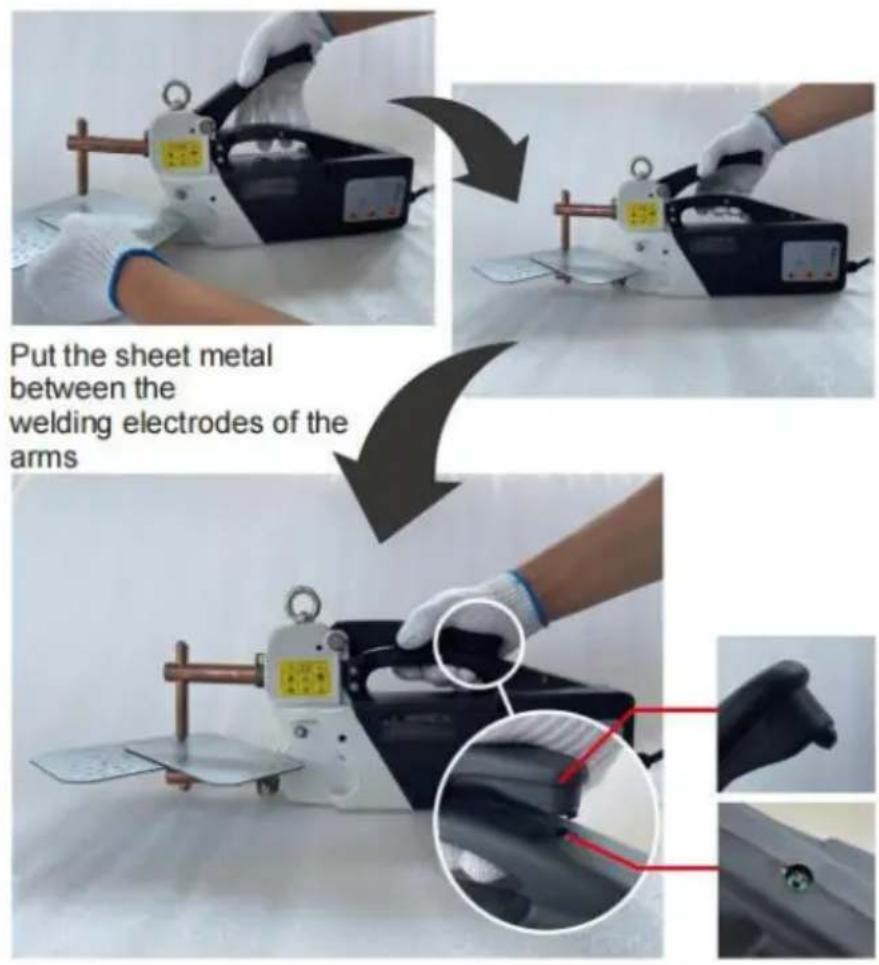

Drücken Sie den Griff fest nach unten, um den Schweißauslöser zu aktivieren.

Hinweis:

1. Der Thermoschutz wird aktiviert und die Arbeit wird gestoppt, wenn die Temperatur des Transformators 95 °C erreicht. Es kann nach 15–20 Minuten wieder verwendet werden. 2. Bitte verwenden Sie die Maschine beim Ausprobieren mit Blechdicken von weniger als 2 mm. Wenn das Metall dicker als 2 mm ist, kann es nicht funktionieren.
