MANUALE UTENTE H-3000 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

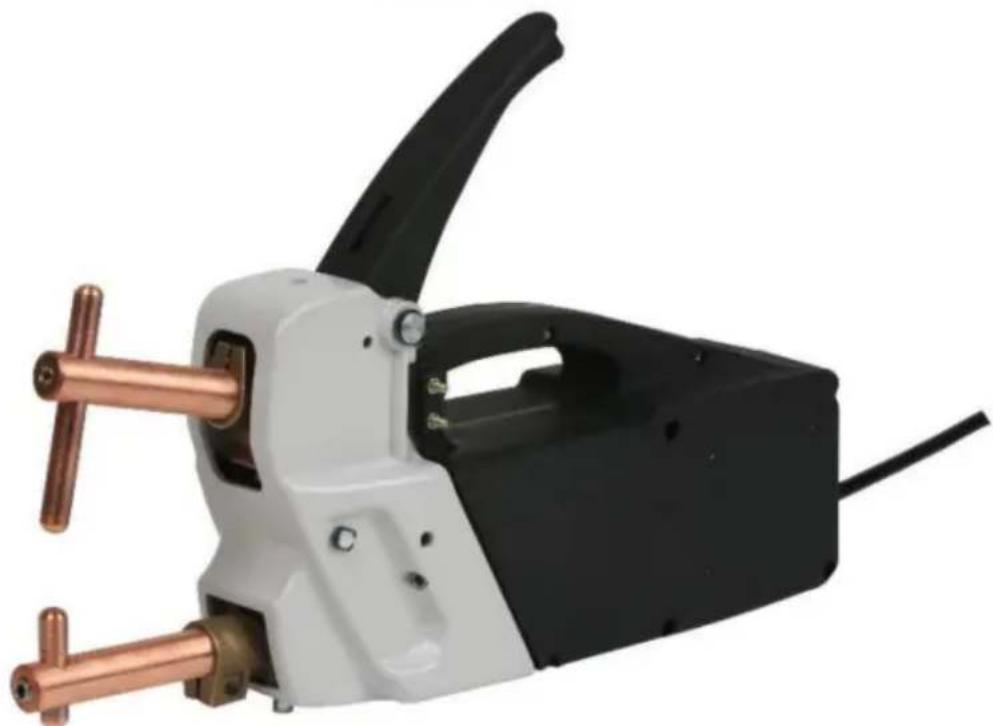

SALDATRICE A PUNTI

MODELLO:H-3000

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi. "Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

SALDATRICE A PUNTI

MODELLO:H-3000

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.

Avvertenza: per ridurre il rischio di lesioni, l'utente deve leggere attentamente il manuale di istruzioni.

Questo prodotto è soggetto alle disposizioni della Direttiva Europea 2012/19/CE. Il simbolo del bidone della spazzatura barrato indica che nell'Unione Europea il prodotto richiede la raccolta differenziata dei rifiuti. Ciò vale per il prodotto e tutti gli accessori contrassegnati da questo simbolo. I prodotti contrassegnati come tali non possono essere smaltiti con i normali rifiuti domestici, ma devono essere portati in un punto di raccolta per il riciclaggio di materiali elettrici ed elettronici dispositivi

1. ISTRUZIONI DI SICUREZZA

1.1. SICUREZZA ELETTRICA.

ÿ ATTENZIONE! È responsabilità dell'utente leggere, comprendere e rispettare quanto segue:

È necessario controllare tutte le apparecchiature elettriche e gli apparecchi per assicurarsi che siano sicuri prima dell'uso. È necessario ispezionare i cavi di alimentazione, le spine e tutti i collegamenti elettrici per verificare che non siano usurati e danneggiati. È necessario garantire che il rischio di scosse elettriche sia ridotto al minimo mediante l'installazione di dispositivi di sicurezza adeguati. Un RCCB (Residual Current Circuit Breaker) dovrebbe essere incorporato nel quadro di distribuzione principale. Raccomandiamo inoltre l'utilizzo di un RCD (dispositivo a corrente residua) con tutti i prodotti elettrici. È particolarmente importante utilizzare un interruttore differenziale con prodotti portatili collegati a una rete elettrica non protetta da un interruttore differenziale. In caso di dubbio consultare un elettricista qualificato. È possibile ottenere un dispositivo per corrente residua contattando il proprio rivenditore. È inoltre necessario leggere e comprendere le seguenti istruzioni relative alla sicurezza elettrica.

1.1.1 L'Electricity At Work Act del 1989 richiede che tutti gli apparecchi elettrici portatili, se utilizzati nei locali commerciali, siano testati da un elettricista qualificato, utilizzando un tester per apparecchi portatili (PAT), almeno una volta all'anno.
1.1.2 La legge sulla salute e sicurezza sul lavoro del 1974 rende i proprietari di impianti elettrici

apparecchi responsabili della condizione di sicurezza dell'apparecchio e della sicurezza del operatore dell'apparecchio. In caso di dubbi sulla sicurezza elettrica, contattare un tecnico qualificato elettricista.

1.1.3. Assicurarsi che l'isolamento di tutti i cavi e del prodotto stesso sia sicuro prima del collegamento all'alimentazione di rete. Vedere 1.1.1. & 1.1.2. sopra e utilizzare un apparecchio portatile Test (PAT).
1.1.4. Assicurarsi che i cavi siano sempre protetti da cortocircuiti e sovraccarichi.
1.1.5. Ispezionare regolarmente l'alimentatore, i cavi, le spine per verificare che non siano usurati, danneggiati e tutto il resto connessione elettrica
per garantire che nessuno sia allentato.
1.1.6. Importante: assicurarsi che la tensione indicata sul prodotto sia la stessa alimentazione elettrica da utilizzare e verificare che l'alimentazione sia correttamente protetta, vedere fusibile valutazione a destra.
1.1.7. NON tirare o trasportare l'apparecchio alimentato afferrandolo per il cavo di alimentazione.
1.1.8. NON staccare le spine dalle prese afferrando il cavo di alimentazione.
1.1.9. NON utilizzare cavi, spine o collegamenti usurati o danneggiati. Subito sostituire o far riparare da un elettricista qualificato.
1.1.10. Questo prodotto richiede un'alimentazione da 30 A e non è installata alcuna spina. È necessario contattare a elettricista qualificato per garantire che sia disponibile un'alimentazione di 30 A. Ti consigliamo di discutere l'installazione di una spina e presa industriale con spinotto tondo insieme al vostro elettricista. Se si adatta a tappo -

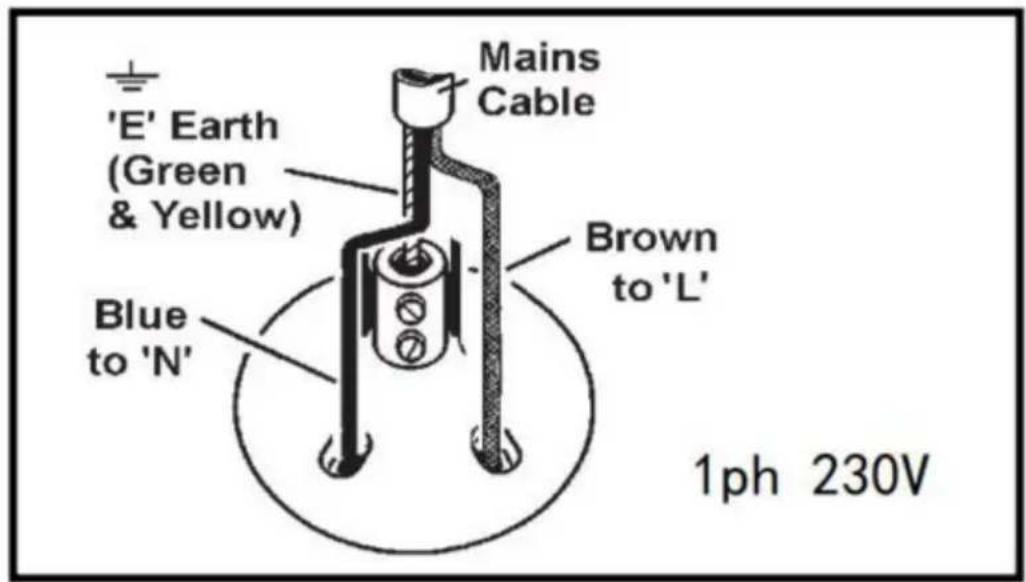

Assicurarsi che l'unità sia correttamente cablata e messa a terra

a) Collegare il filo di terra VERDE/GIALLO al terminale di terra 'E'.
b) Collegare il filo MARRONE sotto tensione al terminale sotto tensione 'L'.
c) Collegare il filo neutro BLU al terminale neutro 'N'.
d) Dopo il cablaggio, verificare che non vi siano fili scoperti e che tutti i cavi siano stati staccati collegato correttamente, che l'isolamento esterno del cavo si estenda oltre il cavo presa e che la presa sia salda.

1.1.12. Avvolgicavo. Quando viene utilizzata una bobina di prolunga del cavo, dovrebbe esserlo completamente svolto prima del collegamento. Si consiglia un avvolgicavo con un RCD montato poiché qualsiasi prodotto collegato all'avvolgicavo sarà protetto. La sezione dei nuclei del cavo è importante. La sezione minima del cavo richiesta per queste saldatrici è 2,5mm².

1.2 SICUREZZA GENERALE

ÿ ATTENZIONE: scollegare dall'alimentazione di rete prima di eseguire l'operazione manutenzione o assistenza.

Assicurarsi che la saldatrice e tutti i cavi siano in buone condizioni e in buone condizioni di funzionamento. ÿ Sostituire o riparare le parti danneggiate. Utilizzare solo parti consigliate, le parti non autorizzate possono essere pericolose e invalideranno la garanzia. ÿ Mantenere la saldatrice pulita per prestazioni migliori e più sicure. ÿ Utilizzare la saldatrice in un'area di lavoro adatta. Mantenere l'area pulita e ordinata, libera da materiali non correlati e garantire un'illuminazione adeguata. ÿ La saldatrice deve essere utilizzata da una sola persona. ÿ

ATTENZIONE! Indossare occhiali di sicurezza, indumenti protettivi e guanti da saldatura. ÿ Indossare le cuffie se i livelli di rumore superano gli 85 db.

ÿ Verificare che vi sia una buona ventilazione e che l'aria possa circolare liberamente attorno alla saldatrice. ÿ Assicurarsi che non vi siano materiali infiammabili o combustibili vicino all'area di lavoro.

ÿ Pulire i pezzi per evitare la produzione di gas indesiderati da rivestimenti quali come vernici, zincanti o lubrificanti. ÿ Tenere

i bambini e le persone non autorizzate lontani dall'area di lavoro. ÿ Togliere gli indumenti che non calzano bene, togliere cravatte, orologi, anelli e altri indumenti larghi gioielli e contengono capelli lunghi. ÿ

PERICOLO! Il saldatore crea campi magnetici che possono interferire con orologi, protesi metalliche, carte magnetiche, strumentazione, dati

ÿ dispositivi di trasmissione e linee telefoniche locali. Se hai un pacemaker, consulta consultare un medico prima di saldare o avvicinarsi a un'area di saldatura

a punti. ÿ NON indossare indumenti con accessori metallici. Assicurati che non ce ne siano articoli metallici nelle tasche. ÿ NON

utilizzare la saldatrice per scopi diversi da quello a cui è destinata progettato.

ÿ NON bagnare la saldatrice né utilizzarla in luoghi umidi o bagnati. ÿ PERICOLO! NON saldare vicino a materiali infiammabili: solidi, liquidi o gas.

Non saldare su contenitori o altri accessori che contengono o hanno contenuto liquidi o combustibili

gassosi. ÿ NON utilizzare la saldatrice sotto l'effetto di droghe, alcol o farmaci inebrianti o in caso di affaticamento.

ÿ NON utilizzare la saldatrice se questa o il cavo sono danneggiati.

ÿ NON consentire a persone non addestrate di utilizzare la saldatrice. ÿ NON

utilizzare all'esterno, il saldatore è solo per uso interno. ÿ Quando non in uso,

staccare la spina dalla presa di corrente e conservarla in un luogo asciutto e a prova di bambino posizione.

2. INTRODUZIONE

Con trasformatore di saldatura 220V/380V alimentato a bassa pressione, istantaneo

fonte di energia elevata, l'uscita è a corrente elevata a bassa tensione, effettuare la saldatura del

pezzo con resistenza alle alte temperature e aggiungere la forza di ribaltamento

saldatura.il grande spessore di saldatura di 2,0 + 2,0 mm

Seleziona con un clic la modalità di saldatura, lo spessore della saldatura e

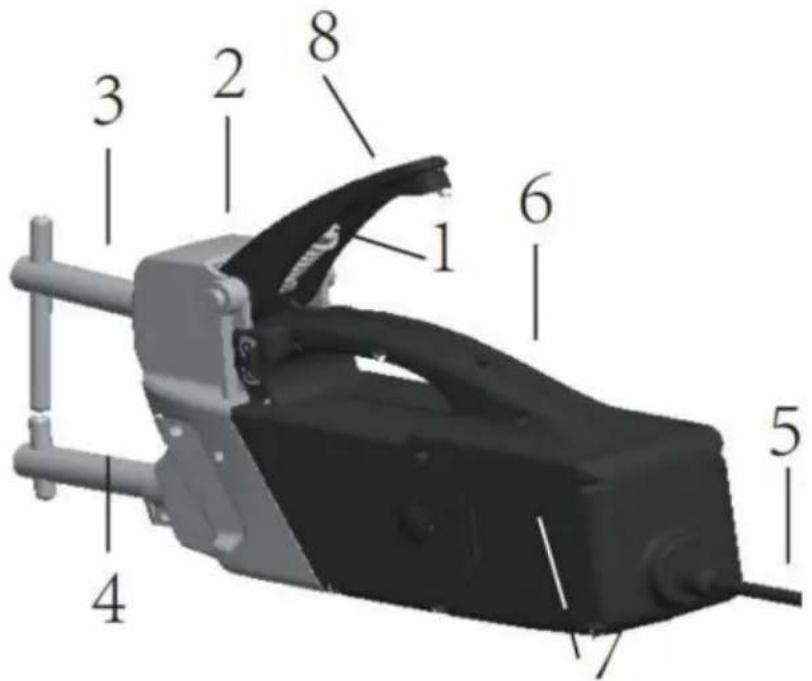

CARATTERISTICHE PRINCIPALI

1. Vite di regolazione della pressione dell'elettrodo
2. Posizione del golfare. (Bullone a occhiello non fornito.)
3. Movimento del braccio di saldatura.
4. Braccio di saldatura fisso.
5. Cavo di alimentazione.
6. Microinterruttore.
7. Pannello di controllo.
8. Impugnatura destra/sinistra.(Impugnatura non fornita.)

Modello	H-3000	H-3000
Voltaggio	230 V~±10%/50 Hz 400 V~±10%	%/50 Hz
Potenza al 50%	2,5kVA	2,5kVA
Massimo. potenza di saldatura	14kVA	14kVA
Nessuna tensione di carico.	2,5 V	2,5 V
Massimo. corrente di cortocircuito	6,3 kA	6,3 kA
Spessore massimo della saldatura a punti	2+2 mm	2+2 mm
Periodo di riposo minimo tra le saldature	20 secondi	20 secondi
Massima forza di serraggio	120 kg	120 kg
Proiezione delle braccia	120 mm	120 mm

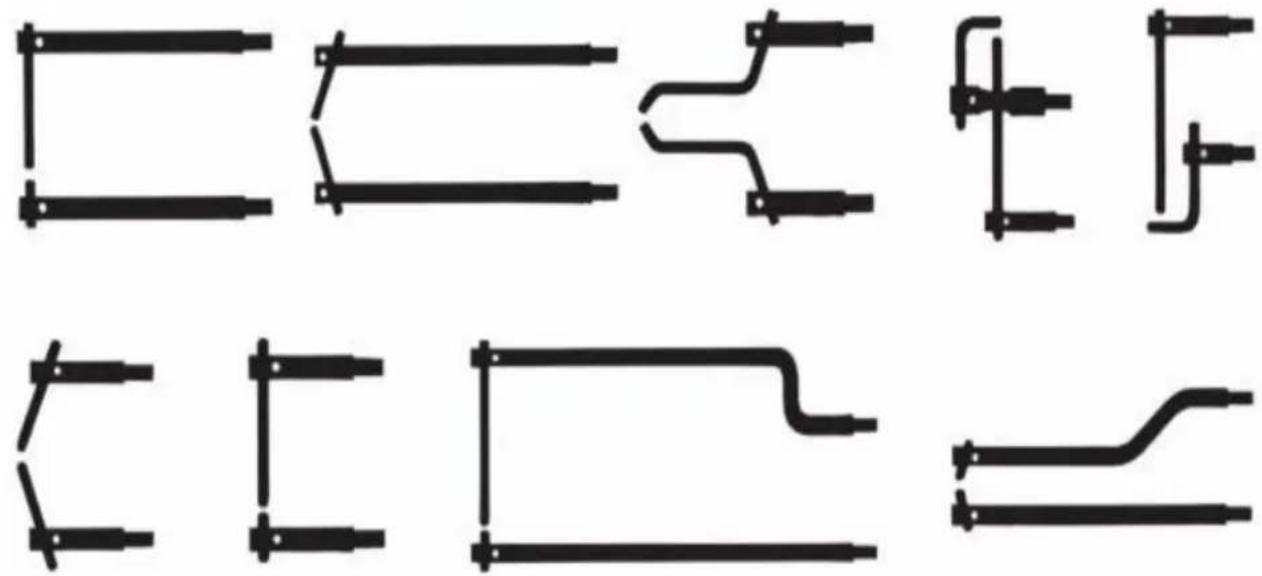

È DISPONIBILE UNA GAMMA COMPLETA DI BRACCI ED ELETTRODI.

ÿ ATTENZIONE! Assicurarsi di leggere e comprendere la sicurezza istruzioni nella sezione 1.

4.1. Collegamento alla rete elettrica.

Prima di effettuare qualsiasi collegamento elettrico verificare che la tensione del l'alimentazione disponibile sia adatta al modello di saldatrice a punti in uso acquistato. (Vedi specifica sopra.)

4.2 Il modello di saldatrice a punti richiede 30 A. fornitura e sono adatti per collegamento monofase o trifase.
4.3 Il modello con saldatrice a punti richiede una spina da 32 A. Se ci si connette a a Collegare il cavo di alimentazione da 30 A alla spina come mostrato nella figura

pagina 1. Se l'unità deve essere collegata a un'alimentazione trifase, è necessario farlo da un elettricista qualificato.

4.4 L'alimentazione di rete deve essere dotata di fusibili adeguati o una disposizione dell'interruttore automatico di interruzione.

4.5 Se è necessario installare più di una saldatrice, consultare un tecnico qualificato elettricista per quanto riguarda un'alimentazione trifase adeguata.

4.6 Prima di procedere all'installazione e all'utilizzo della saldatrice, assicurarsi che la i collegamenti elettrici siano stati effettuati correttamente.

5. PREPARAZIONE PER SALDARE

ÿ ATTENZIONE! Assicurarsi di leggere e comprendere le istruzioni di sicurezza in Sezione 1.

Prima di effettuare qualsiasi operazione di saldatura a punti, effettuare la seguente serie di controlli ed i controlli devono essere effettuati con la saldatrice scollegata dall'alimentazione fornitura.

5.1 Impostazione e regolazione dei bracci. (Fare riferimento alla fig.2) Ottenere campioni della lamiera metallo da saldare e posizionare uno spessore doppio di lamiera sul lato inferiore elettrodo. Premere la leva di saldatura finché l'elettrodo superiore non entra in contatto la faccia superiore della lamiera. A questo punto l'asse degli elettrodi dovrebbe essere allineati su entrambi i piani. Apportare le modifiche necessarie allentando il braccio

viti di bloccaggio in (A) e facendo scorrere i bracci dentro o fuori dai morsetti finché gli elettrodi non sono allineati se visti di lato. Prima di serrare nuovamente i morsetti, guardare gli elettrodi dalla parte anteriore e, se necessario, ruotare i bracci nei morsetti fino ad allineare gli elettrodi (vedi A1). Una volta soddisfatti dell'allineamento, serrare nuovamente le viti.

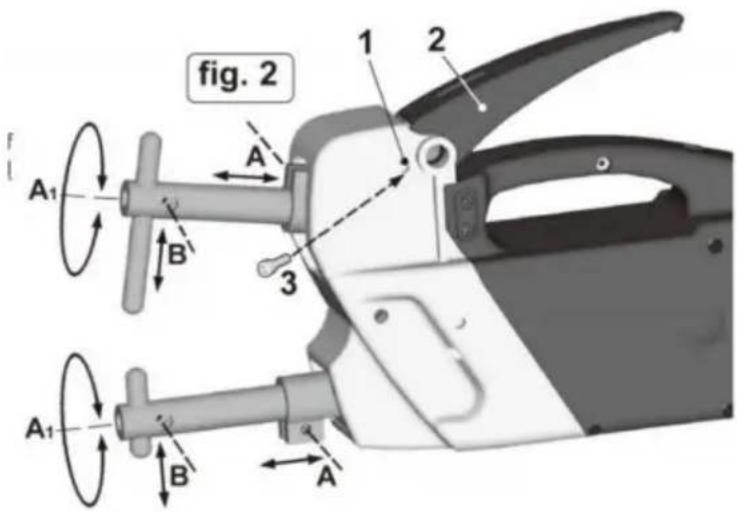

5.2 Impostazione e regolazione degli elettrodi. (Vedere fig.2) Per regolare correttamente gli elettrodi, la maniglia deve essere bloccata in una posizione speciale a circa metà della sua corsa.

Per fare ciò inserire il bullone del cappuccio della presa M6 fornito (3) nel foro filettato indicato a

(1). Ruotare il bullone in senso orario con le dita finché non si ferma contro maniglia e poi svitarla di 1/4 di giro.

Abbassare la maniglia per circa metà della sua corsa e poi girare nuovamente la vite in senso orario per altri 2 o 3 giri in modo che entri

la tacca di bloccaggio. Potrebbe essere necessario regolare leggermente la posizione della maniglia verso l'alto o verso il basso per allineare il bullone con la tacca. Allentare il bullone del morsetto in (B) sul braccio inferiore e regolare l'elettrodo verso l'alto o verso il basso nella posizione desiderata e serrare nuovamente saldamente. Allentare il bullone del morsetto in (B) sul braccio superiore e conser verso il basso per appoggiarsi su quello inferiore elettrodo. Far scorrere due spessori

fig. 2 A B A₁ A 1 2 3 A₁ B A

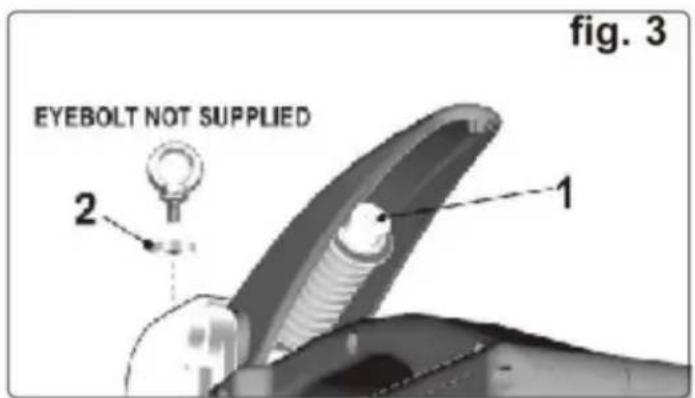

EYEBOLT NOT SUPPLIED fig. 3 2 1

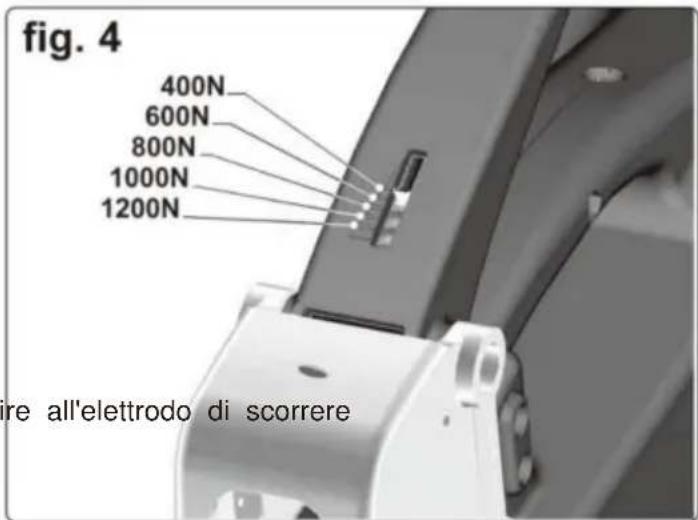

fig. 4 400N 600N 800N 1000N 1200N re all'elettrodo di scorrere

del campione della lamiera da saldare tra le punte degli elettrodi consentendo all'elettrodo superiore di sollevarsi e serrare nuovamente il bullone del morsetto dell'elettrodo superiore. Rimuovere

il bullone di bloccaggio.

5.4 Regolazione della pressione esercitata dagli elettrodi. (Fare riferimento alle figure 3 e 4)

La pressione esercitata dagli elettrodi sul pezzo da lavorare può essere regolata modificando il regolatore della pressione della molla sotto e all'interno dell'impugnatura utilizzando la chiave esagonale da 6 mm fornita. (fig.3-1). Per aumentare la pressione, ruotare il regolatore in senso orario. Per diminuire la pressione ruotare il regolatore in senso antiorario. Sulla faccia superiore dell'impugnatura è presente un indicatore graduato che mostra la pressione esercitata utilizzando i bracci standard da 120mm. Fare riferimento alla fig.4 per vedere i valori assegnati alle graduazioni. Fare riferimento alla tabella seguente per vedere come diminuisce la pressione quando si utilizzano bracci di saldatura più lunghi. Una volta che gli elettrodi entrano in contatto con la lamiera, il movimento verso il basso della maniglia blocca prima il pezzo in lavorazione e quindi entra in contatto con un microinterruttore per accendere la corrente . Se la pressione impostata inizia a limitare l'azione della maniglia è necessario diminuire l'impostazione

per consentire alla maniglia di abbassarsi per attivare il microinterruttore.

ARM LENGTH	FORCE / PRESSURE EXERTED ON WORKPIECE (NEWTONS / KILOGRAMS)
120	1200 / 122.3	1000 / 101.9	800 / 81.5	600 / 61.2	400 / 40.8
250	770 / 78.5	550 / 56.0	430 / 43.8	320 / 32.6	230 / 23.4
350	470 / 47.9	380 / 38.7	330 / 33.6	230 / 23.4
500	280 / 28.5	250 / 25.5	180 / 18.3

È possibile ordinare un golfare e un distanziale per consentire di sospendere l'unità per l'uso su una linea di produzione, ecc. Il bullone non deve essere montato senza il distanziale. Vedi fig.3-2.

6. ISTRUZIONI OPERATIVE

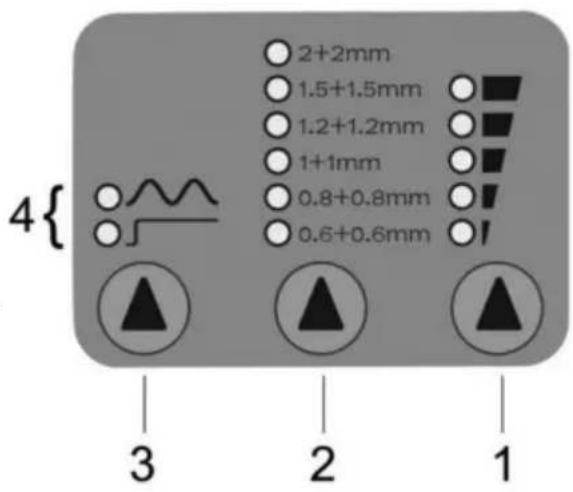

6.1 Utilizzare il pannello di controllo sul lato dell'unità per impostare i parametri principali per la saldatura. (Vedi fig.5, a destra)

1) TEMPO DI SALDATURA Utilizzare il pulsante (1) per aumentare o diminuire il tempo di saldatura rispetto all'impostazione predefinita di fabbrica.

2) SPESSORE DELLA SALDATURA. Utilizzare il pulsante (2) per selezionare lo spessore della lamiera da saldare.

3) MODALITÀ SALDATURA Utilizzare il pulsante (3) per selezionare la modalità di saldatura.

Saldatura a punti normale. Il LED inferiore adiacente al simbolo della linea retta seleziona la normale modalità di saldatura a punti continua. Saldatura a punti a impulsi. Il LED superiore seleziona una corrente di saldatura pulsante che migliora la capacità di saldatura sulle lamiere con elevati punti di snervamento o su lastre con particolari film protettivi. La pulsazione il periodo viene impostato automaticamente e non richiede modifiche.

6.2 Indicatore LED protezione termostatica.

Quando si spengono tutti i led del pannello di controllo e i due led della modalità di saldatura ( Vedi fig.5-4 ) iniziano a lampeggiare alternativamente questo indica che il trasformatore è attivo comincia a surriscaldarsi ed è intervenuto l'interruttore termico.

Lasciare raffreddare il saldatore per almeno 5 minuti prima di tentare di saldare nuovamente.

6.3 PROCEDURA DI SALDATURA A PUNTI.

ÿ ATTENZIONE! Assicurarsi di leggere e comprendere le istruzioni di sicurezza nella sezione 1.

Utilizzare la saldatrice in un'area di lavoro adatta. Mantenere l'area pulita e ordinata, libera da materiali non correlati e garantire un'illuminazione adeguata. Non permettere persone non addestrate ad utilizzare la saldatrice.

6.3.1 Assicurarsi di essere completamente preparati con tutti i pezzi tenuti saldamente e

presentato pronto per la saldatura a punti.

6.3.2 Assicurarsi che i bracci di saldatura e gli elettrodi siano impostati correttamente per spessore che intendi saldare. ( Vedi sezioni 5.1 e 5.2 )

6.3.3 Assicurarsi di aver impostato correttamente la pressione di serraggio per lo spessore intendi saldare. ( Vedi Sezione 5.3 )

6.3.4 Accendere l'alimentazione di rete.

6.3.5 Sul modello impostare il tempo di saldatura, lo spessore di saldatura e la modalità di saldatura come necessario utilizzando il pannello di controllo sul lato dell'unità. ( Vedi Sezione 6.1 )

6.3.6 Manovrare l'unità in modo che il pezzo da lavorare sia tra i bracci. Consentire l'abbassamento elettrodo da appoggiare sulla faccia inferiore delle lamiere da saldare.

Premere la leva di saldatura finché l'elettrodo superiore non entra in contatto con il metallo.

Fare una pausa e verificare che gli elettrodi siano posizionati dove è richiesta la saldatura. Quando soddisfatto, continuare a premere la leva per fissare insieme i fogli fino alla leva arriva a fine corsa ed aziona il microinterruttore che dà corrente.

6.3.7 Non rilasciare immediatamente la leva di bloccaggio ma fermarsi per qualche istante Primo. Ciò conferirà alla saldatura caratteristiche meccaniche migliorate.
6.3.8 Una volta completate tutte le saldature, spegnere l'alimentazione di rete. Disconnetti l'unità e pulirla. Conservare in un ambiente asciutto e sicuro fino al successivo utilizzo.
(L'efficacia delle saldature a punti dovrebbe essere testata occasionalmente per accertarsene utilizzando le giuste impostazioni. Quando due lamiere saldate a punti vengono separate, l'area del la saldatura a punti stessa non deve rompersi ma rimanere attaccata a uno dei fogli indicando che la saldatura è più resistente della lamiera circostante.)

7. MANUTENZIONE

ÿ ATTENZIONE: scollegare dall'alimentazione di rete prima di eseguire l'operazione manutenzione o assistenza.

7.1 Assicurarsi che la saldatrice e il cavo siano in buone condizioni e in buone condizioni di funzionamento.
7.2 Ti consigliamo di far revisionare regolarmente la tua saldatrice da un agente di servizio autorizzato.

Durante qualsiasi ispezione dell'interno della macchina per riparazioni o pulizia dovrebbero essere effettuati i seguenti controlli.

7.2.1 Rimuovere polvere e particelle metalliche depositate sul trasformatore e su pareti interne ecc., utilizzando un getto di aria compressa secca (max 10bar). Non dirigere il getto di aria compressa sulle schede elettroniche; pulirli con un panno molto morbido spazzolare se necessario.
7.2.2 Controllare il cablaggio per eventuali danni all'isolamento o collegamenti allentati/ossidati.
7.2.3 Controllare che le viti che collegano l'elemento flessibile al trasformatore e ai supporti della parte superiore del braccio, sono serrati e non vi sono segni di ciò ossidazione o surriscaldamento.
7.2.4 Sostituire o riparare le parti danneggiate. Utilizzare solo parti consigliate, le parti non autorizzate possono essere pericolose e invalideranno la garanzia.
7.3 Mantenere la saldatrice pulita per ottenere prestazioni migliori e più sicure. Non pulire con acqua, solventi forti, diluenti per vernici o benzina.
7.4 Se le prestazioni della saldatura sono scarse, effettuare i seguenti controlli preliminari.

7.4.1 Quando la leva di saldatura/morsetto è premuta, assicurarsi che il perno all'estremità dell'impugnatura sul lato inferiore tocchi e prema effettivamente il microinterruttore accendendo così la corrente di saldatura.
7.4.2 Controllare la sicurezza e le condizioni dei morsetti e delle viti del supporto del braccio e dei morsetti e delle viti degli elettrodi. Se questi sono allentati o ossidati ciò influenzerà l'efficienza del saldatore.
7.4.3 Verificare che i parametri di saldatura siano corretti in termini di tempo di saldatura, pressione dell'elettrodo e diametro.
7.4.4 Se questi controlli non rivelano l'origine del problema, portare il saldatore presso un centro di assistenza autorizzato

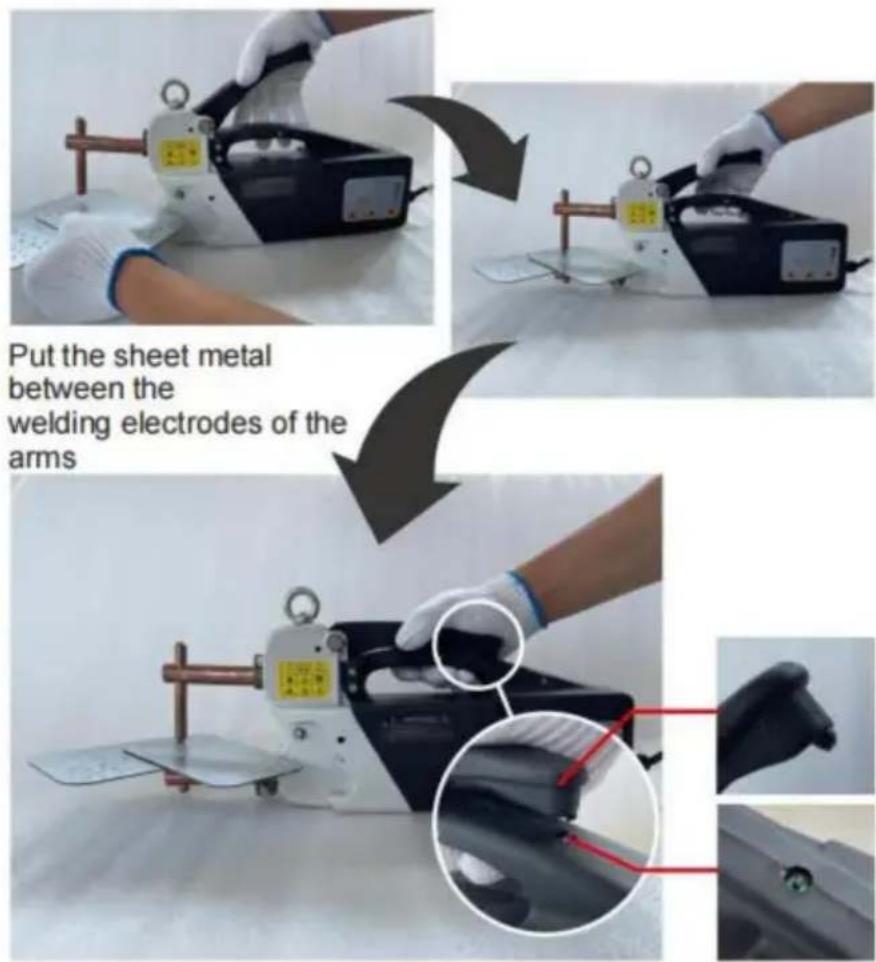

8. ISTRUZIONI OPERATIVE

Premere verso il basso maniglia per realizzare il gli elettrodi per saldatura bloccano la lamiera

Utilizzare la punta sull'impugnatura per attivare il grilletto

Premere con forza la maniglia per attivare il grilletto di saldatura

Nota:

1. Il termico si attiverà per smettere di funzionare quando il trasformatore la temperatura raggiunge i 95'C. Può essere riutilizzata 15-20 minuti dopo.2. Per favore utilizzare uno spessore della lamiera inferiore a 2 mm quando si prova la macchina. Quando lo spessore del metallo è superiore a 2 mm, non può funzionare.
