GEBRUIKSAANWIJZING FF-920 Vevor
Technische ondersteuning en e-garantiecertificaat
LET OP: Het hoogte-effect van het product op de afbeelding is alleen referentie. Raadpleeg uw aankoopbewijs.
Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn .
WARNING
- Lees alle MONTAGE- EN GEBRUIKSAANWIJZINGEN zorgvuldig door en zorg dat u ze begrijpt voordat u het apparaat gaat gebruiken 14. Het niet naleven van de veiligheidsregels en andere elementaire veiligheidsmaatregelen kan leiden tot ernstig persoonlijk letsel.
GENERAL SAFETY RULES
Bij het gebruik van dit product dienen altijd de volgende basisvoorzorgsmaatregelen in acht te worden genomen:
- Dit product is niet bedoeld voor gebruik door personen (inclusief kinderen) met beperkte fysieke, sensorische of mentale vermogens, met een gebrek aan ervaring en kennis, tenzij zij onder toezicht s of instructies hebben gekregen over het gebruik van het product de een persoon die verantwoordelijk is voor hun veiligheid.
- Gebruik dit product uitsluitend voor het beoogde doel.
- Draag geschikte beschermingsmiddelen wanneer u dit product installeert of gebruikt.
- Zorg ervoor dat alle fittingen en schroefdraadverbindingen goed vastzitten en dat er geen lekkage is voordat u het apparaat in gebruik neemt.
EEN GEVAAR!
Brandstoffen zijn extreem ontvlambaar. Blijf uit de buurt van hittevonke open vuur.
- Gebruik geen elektronica of mobiele communicatieapparaten zoals mobiele telefoons bij het pompen van ontvlambare vloeistoffen.
- Bevestig de aarddraad en bind containers die worden gepompt van naar. Aard alle containers aan een bekende aardbron om statische elektriciteit af te voeren voordat u vloeistoffen pompt.
- Brandstofdampen kunnen exploderen. Schadelijk of dodelijk bij inslikken. Vermijd het inademen van brandstofdampen.
- Rook niet in de buurt van de brandstofcaddy of terwijl u deze gebr
- Dit product is uitsluitend bedoeld voor het overbrengen van brandstof en is niet bedoeld voor het vervoeren van brandstof in een voertu aanhanger.
- Wijzig dit product niet.
- Gebruik dit product niet voor het opslaan van brandstof onder propellorbevestiging .
- Gebruik een caddy alleen voor één soort brandstof om mogelijk schade te voorkomen.
- Controleer de stroomsnelheid en het vulniveau om overlopen er morsen te voorkomen.
- Leeg altijd de pomp en slang na gebruik van de caddy. Til d slang op en draai de hendel in de tegenovergestelde richting alle resterende vloeistof terug in de caddy te laten lopen.
- Wees voorzichtig bij het vullen van de caddy via de vulbuis. Houd goed toezicht om overlopen of morsen te voorkomen.
Gebruik de brandstofcaddy nooit in de buurt van open vuur c
warmtebronnen .
BEWAAR DE SE -INSTRUCTIES
MODEL AND PARAMETERS
| Model | FF-920 |
| Capaciteit | 20 Gallon |
| Brandstoftype | Benzine, Diesel |
| Pomp | Hand |
| Maximale stroom | 15 liter (4 GPM)/100 tpm |
| Slang | Φ19(Binnendiameter)xL300cm |
| Wiel | 8"(Achterkant) |
| Materiaal | Staal |
| Kleur | Rood |

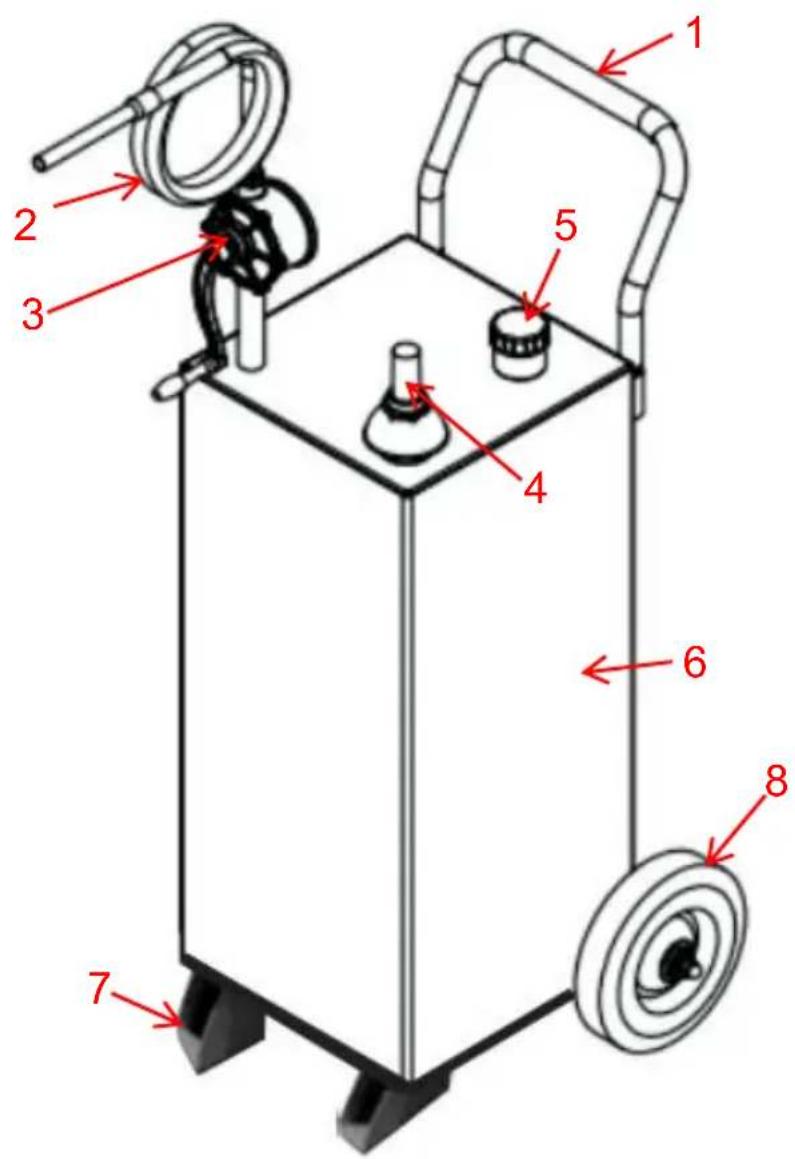

STRUCTURE DIAGRAM
| Nee | Afbeelding | Naam en | Nee | Afbeelding | Naam en |
| 1 |  | Brandstoftank (x1) | 11 |  | Ruwe tape (x1) |
| 2 |  | Handvat (x1) | 12 |  | Slang Klem (x2) |
| 3 |  | Wiel (x2) | 13 | Wielas (x1) | |
| 4 |  | Olieslang (x1) | 14 |  | Bevestigingsmoer oliepeilstok (x1) |
| 5 |  | Uitlaatpijp (x1) | 15 |  | Oliepeilstok (x1) |
| 6 |  | Oliepomp (met handvat en aardingskabel) (x1) | 16 |  | Slangfitting (x1) |
| 7 |  | Ondersteunende voet (x2) | 17 |  | Platte pakking ( x4 ) |
| 8 |  | Moer M8 (x10) | 18 |  | Eikelmoer M12(x2) |
| 9 |  | Bout M8*16 (x2) | 19 | / | Gebruiksaanwijzing (x1) |
| 10 |  | Bout M8*40 (x2 |
ASSEMBLY

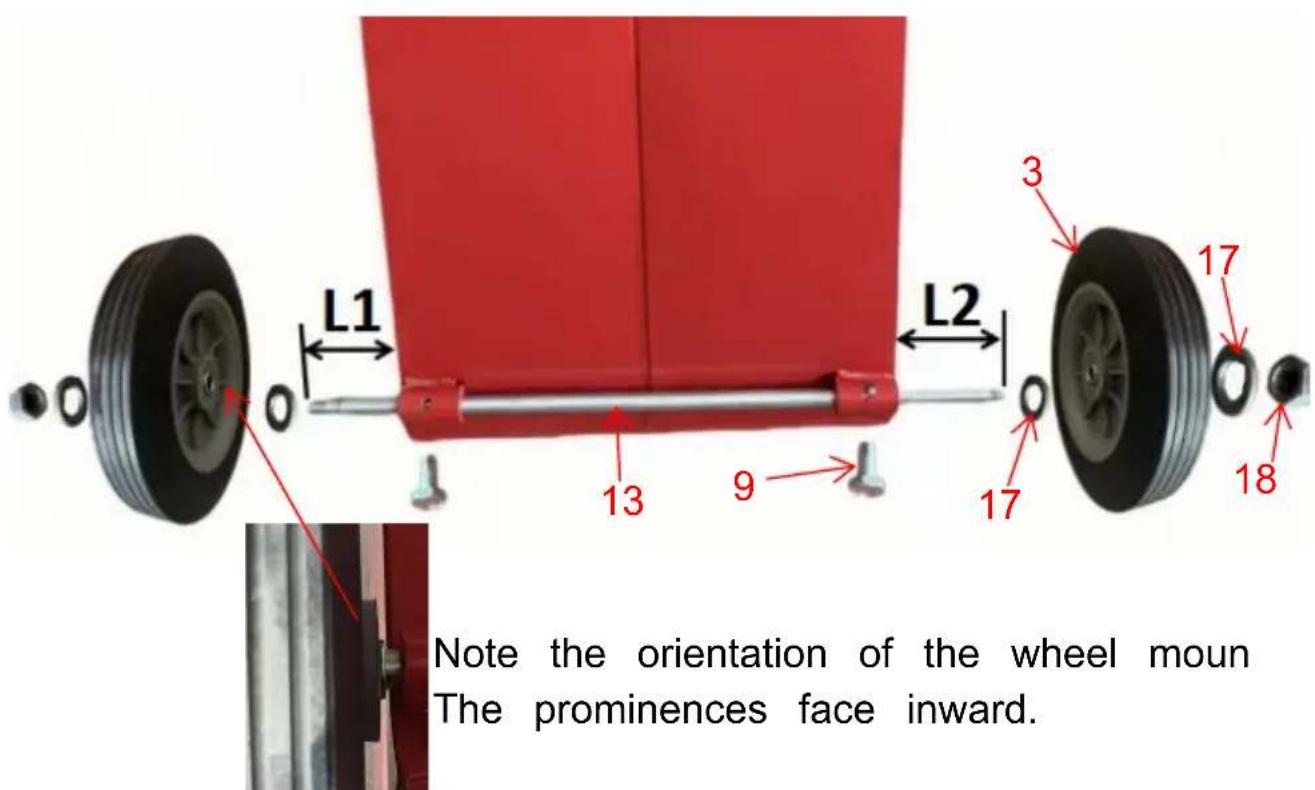

Stap 1: Installeer de vaste wielen. Schroef de wielassen (1 3 ) in d brandstoftank, zorg ervoor dat de afmetingen van beide uiteinden (L1 L2) hetzelfde zijn.
Bevestig de wielas met bouten (9) .
Plaats de pakking (17) + wiel (3) + pakking (17) + moer (18) om d en borg deze.

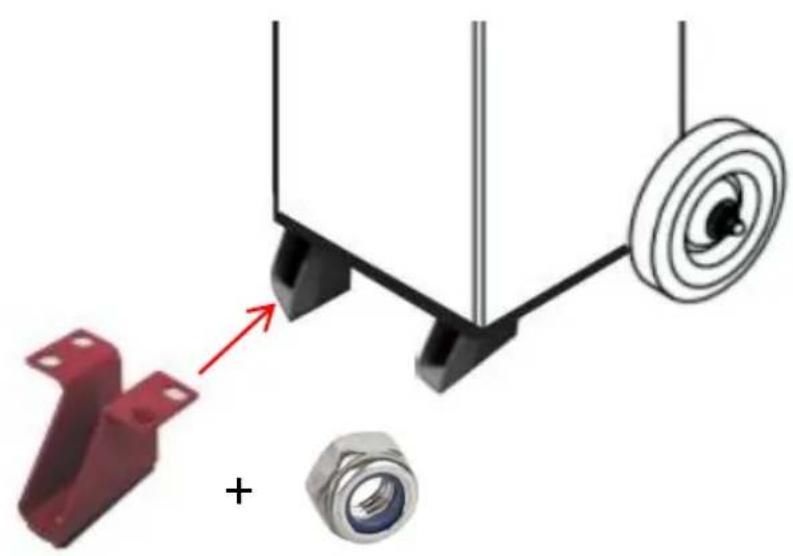

Stap 2: Installeer de voorste steunvoet (7) en draai de moeren (8) v

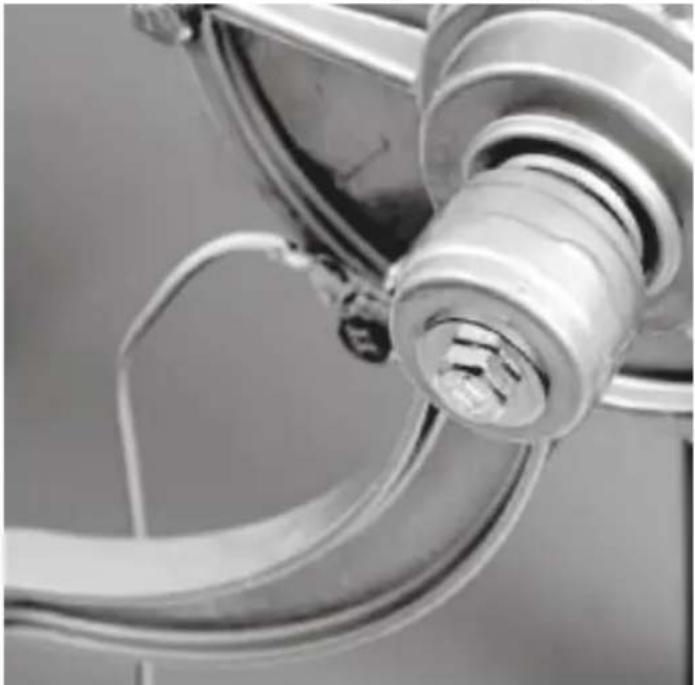

Stap 3: Bevestig de pomphendel aan de oliepomp.
Monteer de uitlaatpijp (5) aan één uiteinde van de olieslang en zet d vast met een slangklem (12).
Stap 4: Wikkel minimaal 5 cirkels van ruwe tape om de uitlaat en s vervolgens de pomp (6) op de uitlaat.
LET OP: Als de handgreep niet op de gewenste positie zit, pro dan het aantal windingen waterdichte tape te vergroten.

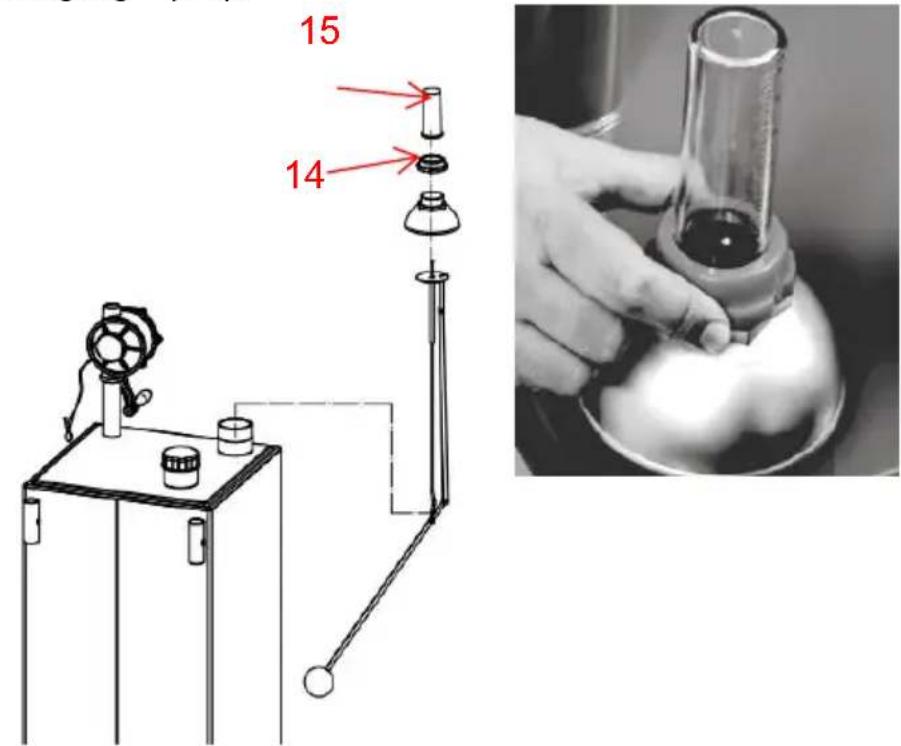

Stap 5: Vergrendel de oliepeilstok (15) op de pomp met de oliepeilstokbevestiging (14).


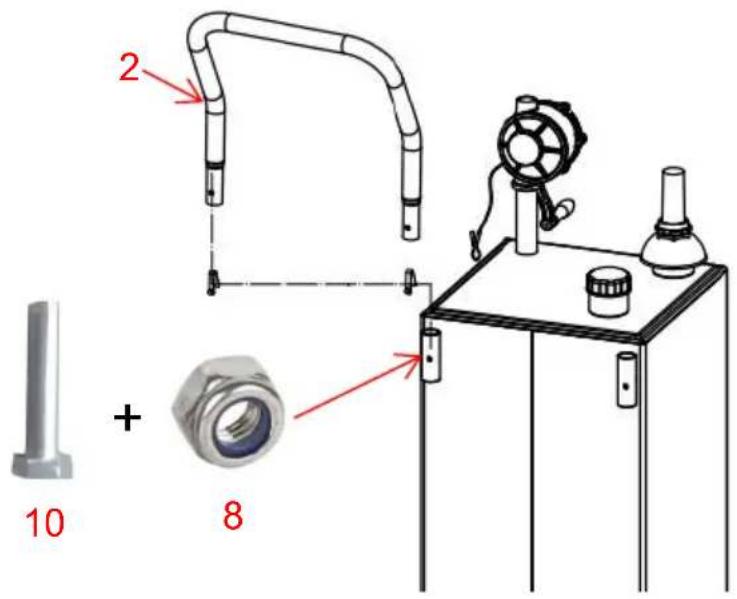

15 14Stap 6: Plaats de hendel (2) op de juiste positie in de tank en ver-
deze met bouten M8*40 (10) en moeren M8 (8).


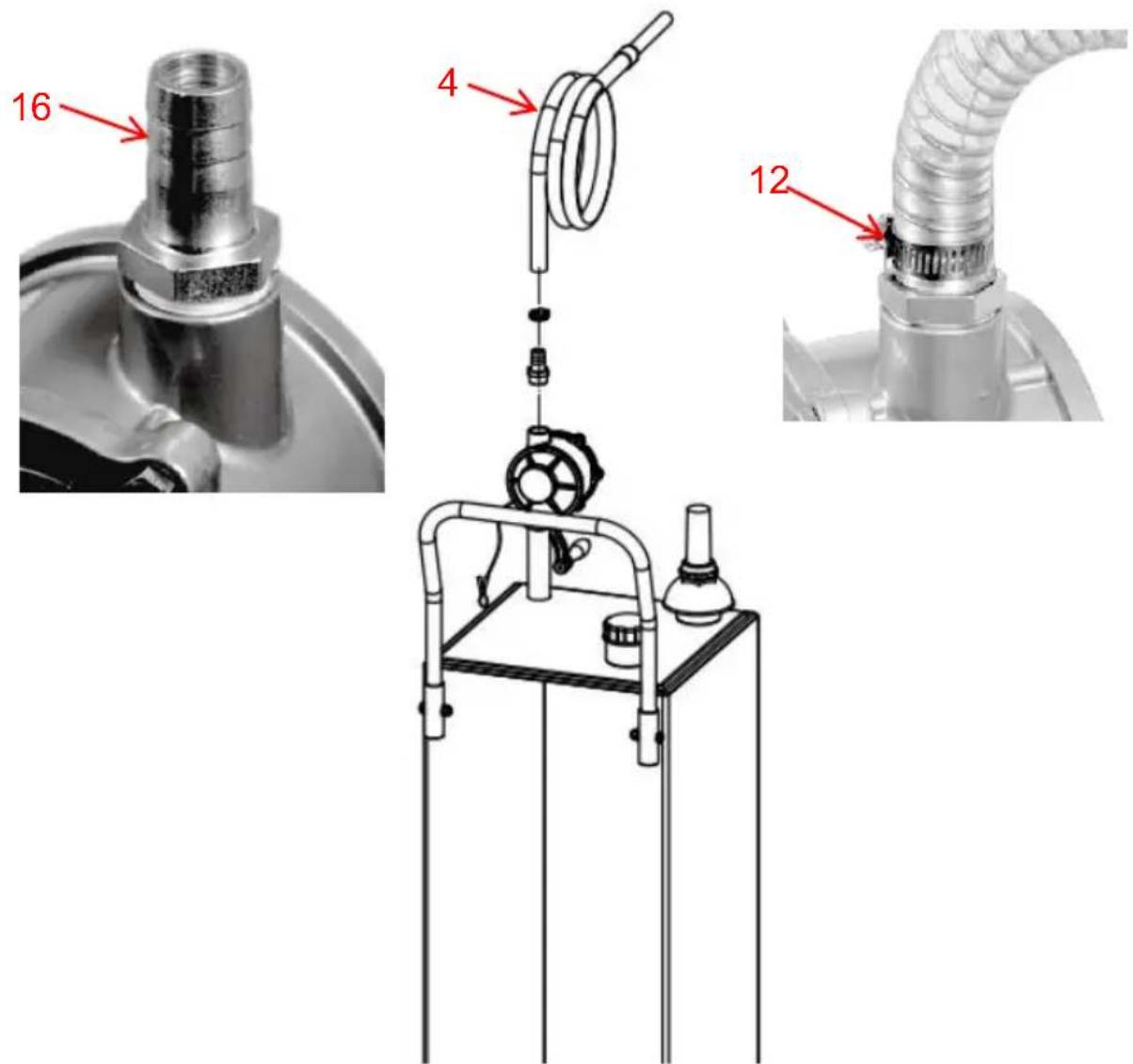

10 + 2 8Stap 7: Wikkel minimaal 5 cirkels van ruwe tape om de slangaansluit (15) en schroef deze vast aan de uitlaat van de pomp; Bevestig ver de olieslang (4) aan de slangaansluiting (16) en zet deze vast met e slangklem (12).

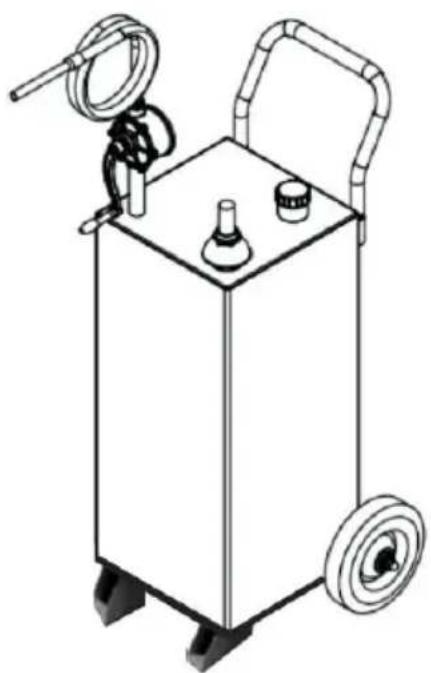

Stap 8. Het product is gemonteerd en klaar voor gebruik.
- Sluit de schaar van de aarddraad aan op een goede aardingskler zorg voor de veiligheid van de gebruiker.
- Doe de olie in de caddy via de olie-inlaat. Verwijder bij het eers gebruik de lucht terwijl u let op de maataanduiding s.
- Voeg geen olie toe die de capaciteit overschrijdt. Wanneer de roo wijzer de hoogste limiet bereikt, voeg dan geen olie meer toe.
- Maak de maatbeker en het filter regelmatig schoon.
- Deze machine is geschikt voor benzine en diesel. Maar het is ni geschikt voor water of andere corrosieve oplosmiddelen.
- Bedien de machine in horizontale positie, niet hellend;
- Uit de buurt van vuur houden.
- Bij verschillende soorten olie is het raadzaam om de tank schoor maken voordat u een ander soort olie opslaat.
- Als u dit product gedurende langere tijd niet gebruikt, raden wij het schoon te maken en op een koele, droge plaats op te bergen .
