INSTRUKCJA OBSŁUGI FF-920 Vevor
Wsparcie techniczne i certyfikat e-gwarancji
UWAGA: Efekt wysokości produktu na zdjęciu jest jedynie poglądowy, należy odnieść się do dokonanego zakupu.
To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.
WARNING
-
należy uważnie przeczytać i zrozumieć całą INSTRUKCJĘ MONTA I OBSŁUGI .
-
Nieprzestrzeganie zasad bezpieczeństwa i innych podstawowych środków ostrożności może skutkować poważnymi obrażeniami ciała.
GENERAL SAFETY RULES
Stosując ten produkt należy zawsze zachować podstawowe środki ostrożności, w tym:
- Produkt ten nie jest przeznaczony do użytku przez osoby (w tym dź o ograniczonej sprawności fizycznej, sensorycznej lub umysłowej, a także osoby nieposiadające odpowiedniego doświadczenia lub wiedzy chyba że znajdują się pod nadzorem osoby odpowiedzialnej za ich bezpieczeństwa lub otrzymały od niej instrukcje dotyczące korzystani z produktu.
- Nie używaj tego produktu niezgodnie z jego przeznaczeniem.
- Podczas instalacji i użytkowania tego produktu należy nosić odpowiedni sprzęt ochronny.
- Przed uruchomieniem należy sprawdzić, czy wszystkie przyłącza i gwinty są dobrze dokręcone i szczelne.
NIEBEZPIECZEŃSTWO!
Paliwa są niezwykle łatwopalne. Trzymać z dala od iskier cieplnych i otwartego ognia.
- Podczas pompowania cieczy łatwopalnych nie należy używać urządzeń elektronicznych ani mobilnych urządzeń komunikacyjnych, takich jak telefony komórkowe.
- Podłącz przewód uziemiający i połącz pojemniki, z których i do który pompowana jest ciecz. Uziem wszystkie pojemniki do znanego źró
uziemienia, aby rozproszyć elektryczność statyczną przed pompowaniem cieczy.
- paliwa mogą eksplodować . Szkodliwe lub śmiertelne w przypadku połknięcia. Unikaj wdychania oparów paliwa.
- Nie palić w pobliżu ani podczas korzystania z pojemnika na paliwo
- Produkt ten jest przeznaczony wyłącznie do przesyłu paliwa i nie należy go używać do jego transportu w żadnym pojeździe ani przyczepie.
- Nie wolno modyfikować tego produktu.
OSTRZEŻENIE! UWAGA! UWAGA!
- Nie należy używać tego produktu do długotrwałego przechowywania paliwa.
- należy używać pojemnika przeznaczonego wyłącznie do jednego rodzaju paliwa.
- Monitoruj natężenie przepływu i poziom napełnienia, aby zapobiegać przepełnieniom i rozlaniom.
- Zawsze opróżniaj pompę i wąż po użyciu pojemnika. Podnieś wąż i obróć uchwyt w przeciwnym kierunku, aby opróżnić cały pozostały płyn z powrotem do pojemnika.
- Należy zachować ostrożność podczas napełniania pojemnika przez rurkę wlewową. Uważnie obserwuj, aby zapobiec
nieniu lub rozlaniu.
Nigdy nie używaj pojemnika na paliwo w pobliżu otwartego og lub źródeł ciepła.
ZAPISZ INSTRUKCJĘ SE
MODEL AND PARAMETERS
| Model | FF-920 |
| Pojemność | 20 galonów |
| Typ paliwa | Benzyna, Diesel |
| Pompa | Ręka |
| Maksymalny przepływ | 15 l (4 GPM)/100 obr./min |
| Wąż gumowy | Φ19 (średnica wewnętrzna) x dł. 300 cm |
| Koło | 8"(tył) |
| Tworzywo | Stal |
| Kolor | Czerwony |

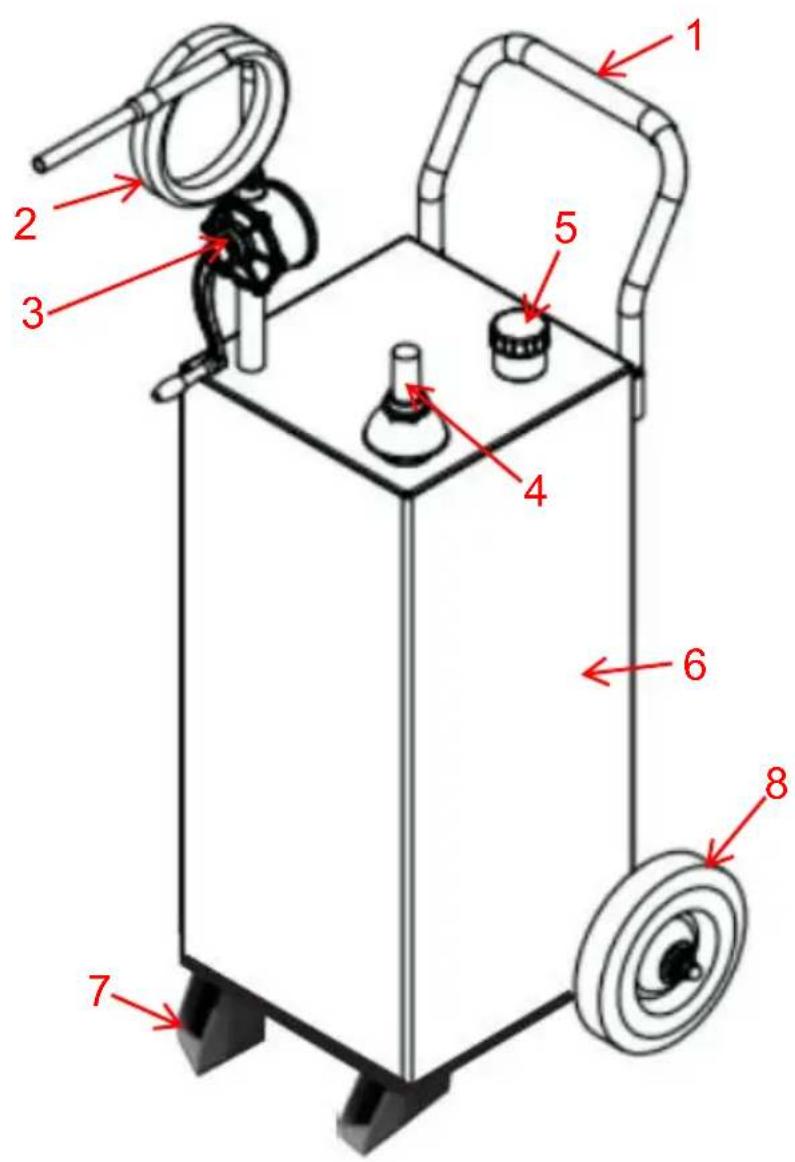

STRUCTURE DIAGRAM
-
Uchwyt 2. Wąż 3. Pompa 4. Wskaźnik poziomu oleju 5. Korek wło paliwa
-
Zbiornik paliwa 7. Stopa podporowa 8. Koło stałe
COMPONENTS
| NIE. | Zdjęcie | Nazwa i ilość | NIE. | Zdjęcie | Nazwa i ilość |
| 1 |  | Zbiornik paliwa (x1) | 11 |  | Surowa taśma (x1) |
| 2 |  | Uchwyt (x1) | 12 |  | Wąż gumowy Zacisk (x2) |
| 3 |  | Koło (x2) | 13 | Wał koła (x1) | |
| 4 |  | Wąż olejowy (x1) | 14 |  | Nakrętka mocująca wskaźnik |
| 5 |  | Rura wylotowa (x1) | 15 |  | Wskaźnik |
| 6 |  | Pompa olejowa (z uchwytem i przewodem uziemiającym) | 16 |  | Złączka węża (x1) |
| 7 |  | Podpora (x2) | 17 |  | Uszczelka płaska ( x4 ) |
| 8 |  | Nakrętka M8 | 18 |  | Nakrętka żołędziowa M12(x2) |
| 9 |  | Śruba M8*16 (x2) | 19 | / | Instrukcja obsługi (x1) |
| 10 |  | Śruba M8*40 (x2) |
ASSEMBLY

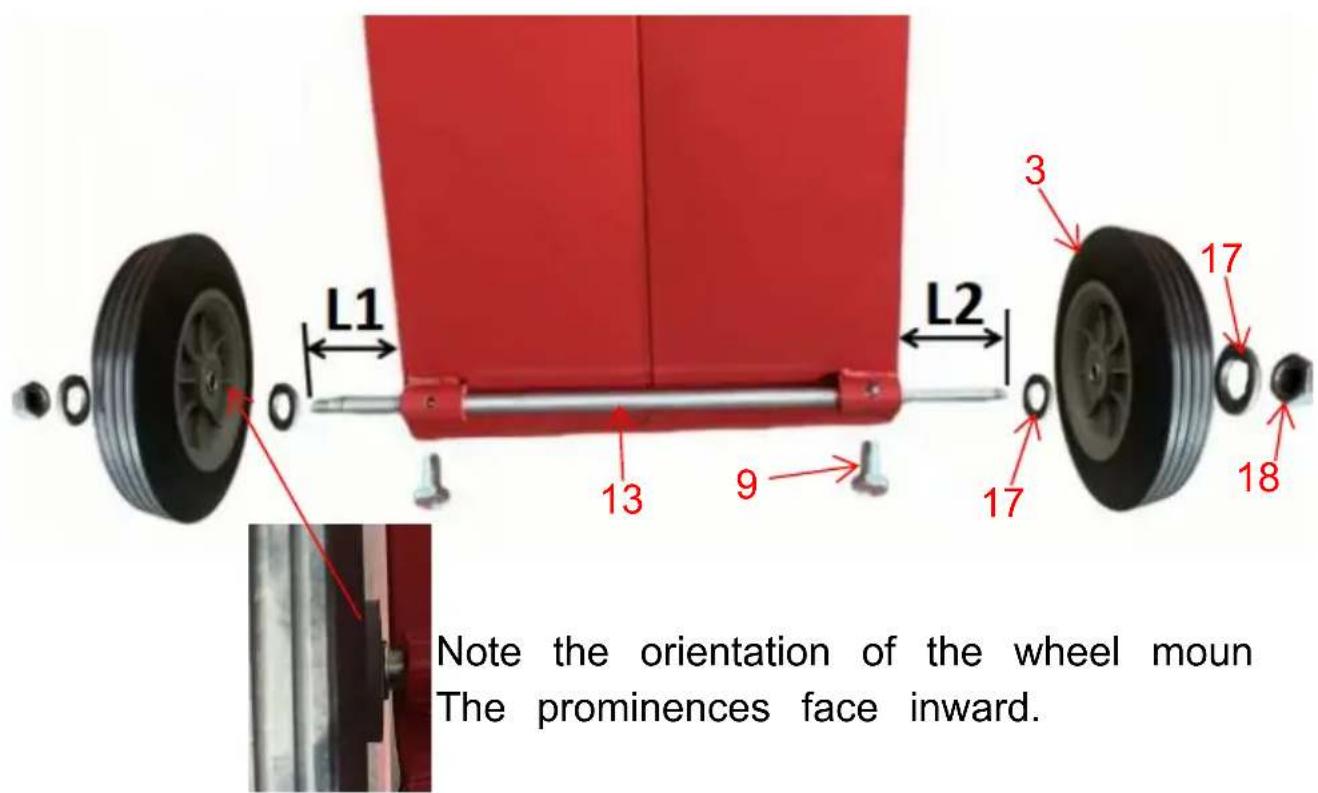

Krok 1: Zamontuj koła stałe. Wkręć wałki kół (1 3 ) do zbiornika pa upewnij się, że wymiary obu końców (L1 i L2) są takie same.
Przymocuj wał koła za pomocą śrub (9) .
Załóż kolejno uszczelkę (17) + kółko (3) + uszczelkę (17) + nakrętkę zablokuj.

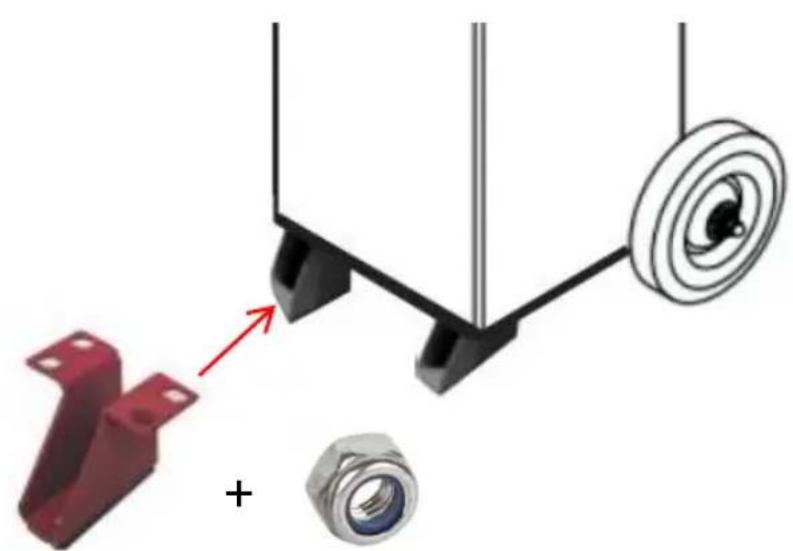

Krok 2: Zamontuj przednią stopkę podporową (7) i przykręć nakrętki (
Zamontuj rurę wylotową (5) na jednym końcu węża olejowego i zabloł opaską zaciskową (12).

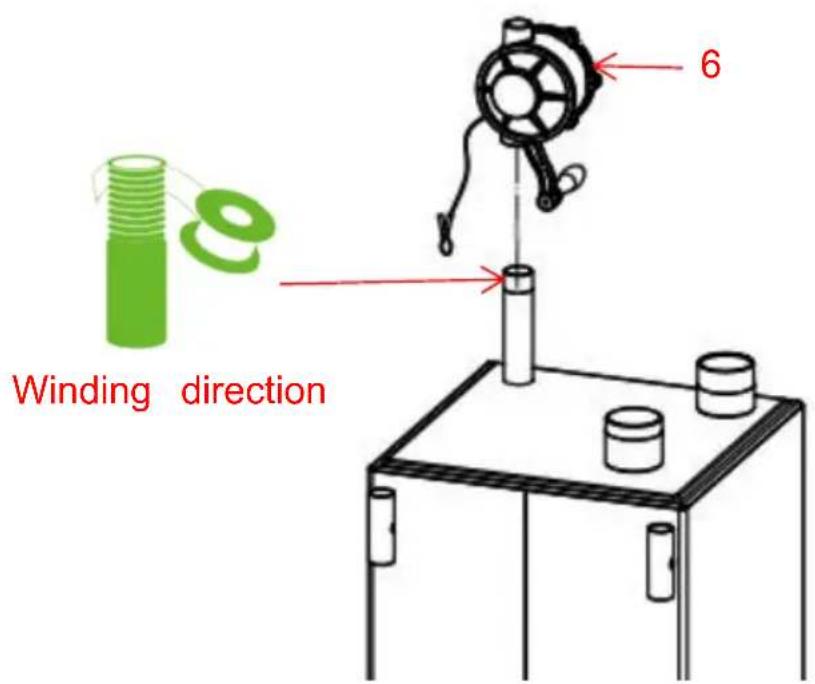

Krok 4: Owiń wylot nie mniej niż 5 krążkami taśmy klejącej, a nastę przykręć pompkę (6) do wylotu.
UWAGA: Jeśli położenie uchwytu nie jest takie, jakiego oczekujeś spróbuj zwiększyć liczbę owinięć taśmy wodoodpornej.

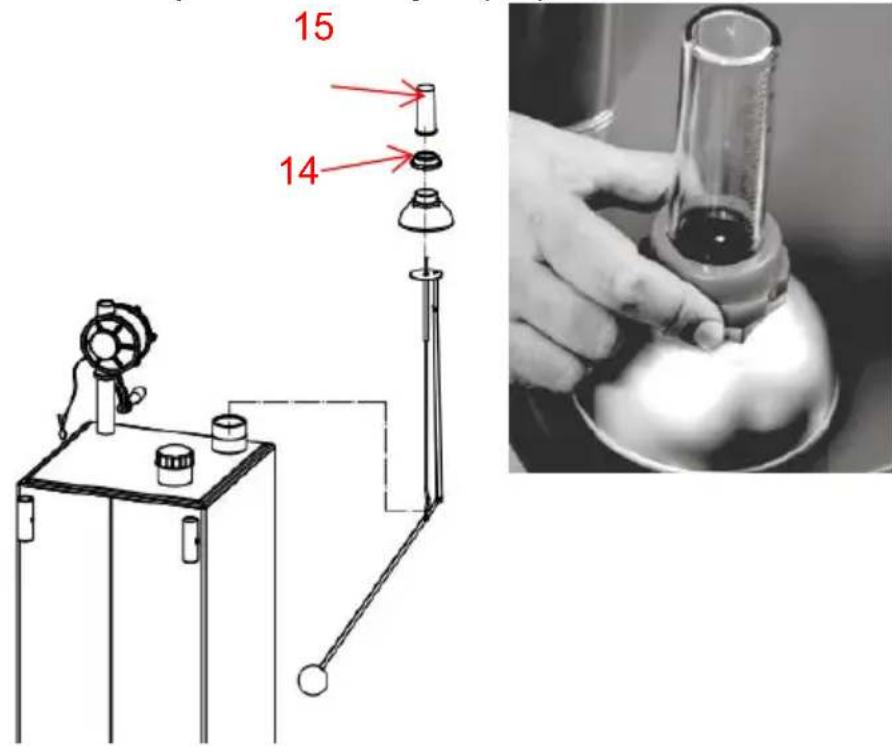

Krok 5: Zablokuj wskaźnik poziomu oleju (15) na pompie za pomocą mocowania wskaźnika poziomu oleju (14).


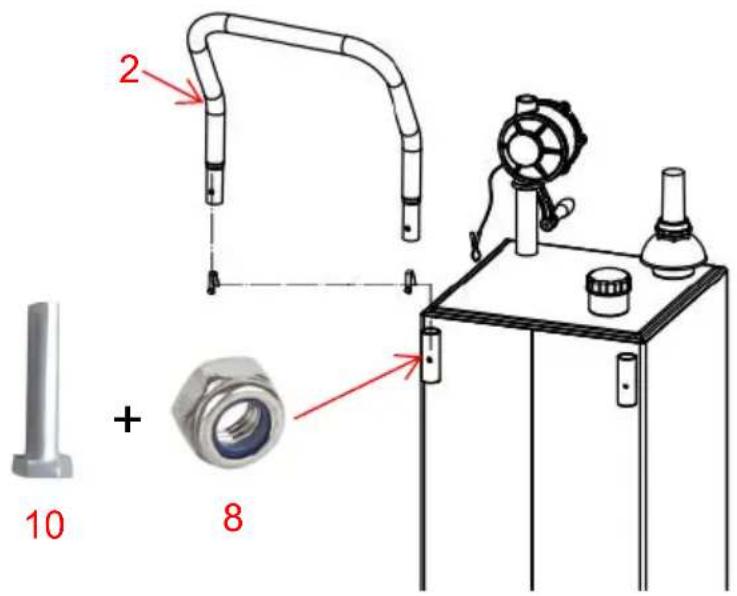

15 14Krok 6: Wlóż uchwyt (2) do zbiornika w odpowiednim miejscu i zabło śrubami M8*40(10) i nakrętkami M8(8).


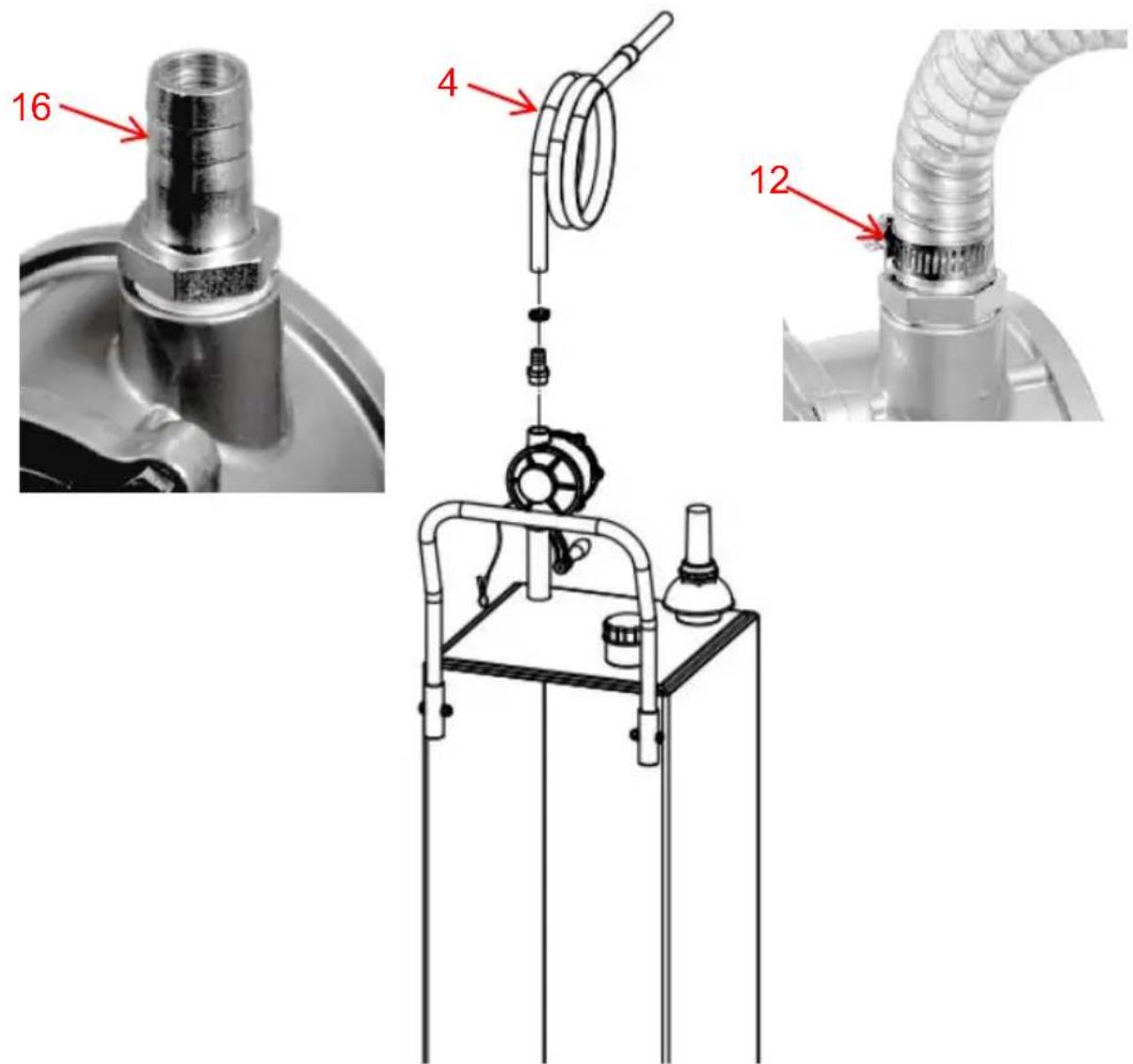

2 10 + 8Krok 7: Owiń przyłącze węża (15) nie mniej niż 5 kręgami taśmy kła przykręć je do wylotu pompy; następnie podłącz wąż olejowy (4) do przyłącza węża (16) i zablokuj go opaską zaciskową (12).

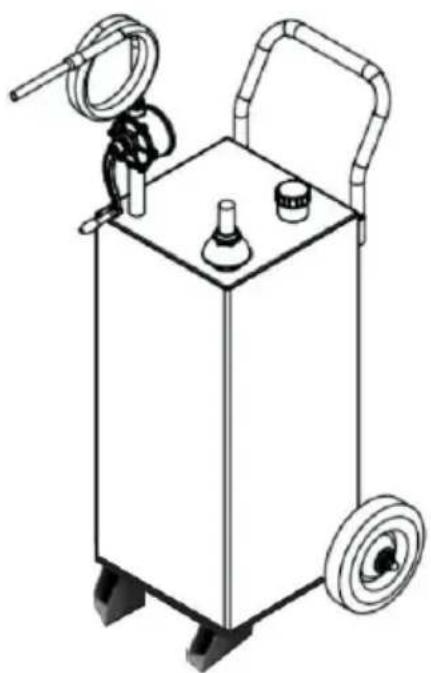

Krok 8. Produkt jest zmontowany i gotowy do użycia.
- Podłącz zacisk przewodu uziemiającego do dobrego zacisku uziemiającego, zapewniając bezpieczeństwo użytkownika.
- Wlej olej do pojemnika przez wlot oleju. Przy pierwszym użyciu u powietrze, zwracając uwagę na wskaźnik pomiaru s.
- Proszę nie dodawać oleju, który przekracza pojemność. Gdy czerwony wskaźnik osiągnie najwyższy limit, nie dodawaj więcej oleju.
- Proszę regularnie czyścić miarkę i filtr.
- Ta maszyna nadaje się do benzyny i oleju napędowego. Ale nie się do wody ani innych żrácych rozpuszczalników.
- Używaj urządzenia w pozycji poziomej, nie przechylaj go;
- Trzymać z dala od ognia.
- W przypadku innych rodzajów oleju zaleca się wyczyszczenie zbiornika przed przechowywaniem innego rodzaju oleju.
- Jeżeli produkt nie będzie używany przez dłuższy czas, zaleca się wyczyszczenie i przechowywanie w chłodnym i suchym miejscu.
Producent: Shanghaimuxinmuyeyouxiangongsi
Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Szanghaj 200000 CN.
Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD
NSW 2122 Australia
Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anar Miejsce, Rancho Cucamonga, CA 91730
| UK | REP |
Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support
