MANUAL DE USUARIO FF-920 Vevor

Soporte técnico y certificado de garantía electrónica

NOTA: El efecto de altura del producto en la imagen es solo de re consulte su compra.

Estas son las instrucciones originales; lea atentamente todas las instrucciones del manual antes de utilizarlo. VEVOR se reserva el der de interpretar su manual de usuario. La apariencia del producto dependel producto que haya recibido. Le rogamos que nos disculpe si no informamos de nuevo si hay actualizaciones tecnológicas o de softwar nuestro producto.

WARNING

1. Lea atentamente y comprenda todas las INSTRUCCIONES DE MONTAJE Y OPERACIÓN antes de operar.

2. El incumplimiento de las normas de seguridad y otras precauciónes básicas de seguridad puede provocar lesiones personales graves.

GENERAL SAFETY RULES

Al utilizar este producto, siempre se deben seguir precauciones básica incluidas las siguientes:

- Este producto no está diseñado para ser utilizado por personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas, o con falta de experiencia y conocimientos, a menos que hayan recibido supervisión o instrucciones sobre el uso del producto por parte de una persona responsable de su seguridad.

- No utilice este producto para ningún otro uso que no sea el previs

- Utilice el equipo de protección adecuado al instalar o utilizar este producto.

- Asegúrese de que todos los accesorios y conexiones roscadas estér bien apretados y sin fugas antes de operar.

¡PELIGRO!

Los combustibles son extremadamente inflamables. Mantener alejado de calor, chispas y llamas abiertas.

- No utilice dispositivos electrónicos ni de comunicación móvil, como teléfonos móviles, al bombear líquidos inflamables.

- Conecte el cable de tierra y conecte los recipientes desde y hacia cuales se bombea. Conecte todos los recipientes a una fuente d tierra conocida para disipar la electricidad estática antes de bombe líquidos.

• de combustible pueden explotar. Es dañino o mortal si se ingiere. inhalarlos.
• No fume cerca ni mientras utilice el depósito de combustible.
• Este producto está diseñado únicamente para la transferencia de combustible y no está destinado a utilizarse para transportar combustible en ningún vehículo o remolque.
• No modifique este producto.

¡ADVERTENCIA! ¡PRECAUCIÓN! ¡ATENCIÓN!

• No utilice este producto para almacenar combustible durante mucho tiempo.
• Utilice un contenedor para un solo tipo de combustible para evitar posibles daños.
• Monitoree el caudal y el nivel de llenado para evitar desborde derrames.
• Vacíe siempre la bomba y la manguera después de usar el contenedor. Levante la manguera y gire la manija en la direc opuesta para vaciar todo el líquido restante en el contenedor
• Precaución al llenar el carrito a través del tubo de llenado. de cerca para evitar desbordamientos o derrames.

Nunca utilice el depósito de combustible cerca de llamas abie

o fuentes de calor.

GUARDE ESTAS INSTRUCCIONES

MODEL AND PARAMETERS

Modelo	FF-920
Capacidad	20 galones
Tipo de combustible	Gasolina, diésel
Bomba	Mano
Caudal máximo	15 L (4 GPM)/100 rpm
Manguera	Φ19 (diámetro interior) x L300 cm
Rueda	8"(Parte trasera)
Material	Acero
Color	Rojo

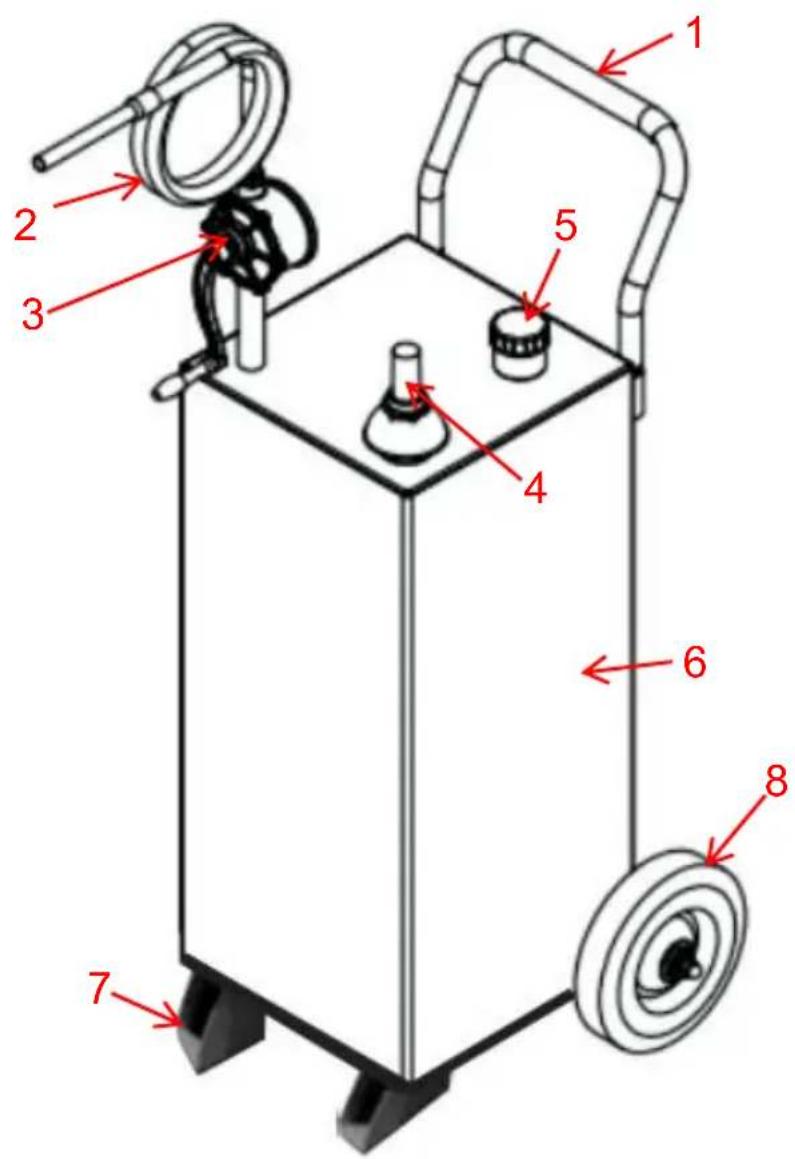

STRUCTURE DIAGRAM

1. Mango 2. Manguera 3. Bomba 4. Indicador de aceite 5. Tapa de entrada de combustible

2. Tanque de combustible 7. Pie de apoyo 8. Rueda fija

COMPONENTS

No.	Imagen	Nombre y	No.	Imagen	Nombre y
1		Tanque de combustible (x1)	11		Cinta sin rematar (x1)
2		Mango (x1)	12		Manguera Abrazadera (x2)
3		Rueda (x2)	13		Eje de rueda (x1)
4		Manguera de aceite (x1)	14		Tuerca de fijaciórdel indicador de aceite (x1)
5		Tubo de salida (x1)	15		Indicador de
6		Bomba de aceite (con manija y cable de tierra) (x1)	16		Accesorio de manguera (x1)
7		Pie de apoyo (x2)	17		Junta plana ( x4
8		Tuerca M8 (x10)	18		Tuerca de bellota M12(x2)
9		Perno M8*16 (x2)	19	/	Manual de usuario (x1)
10		Perno M8*40 (x2)

ASSEMBLY

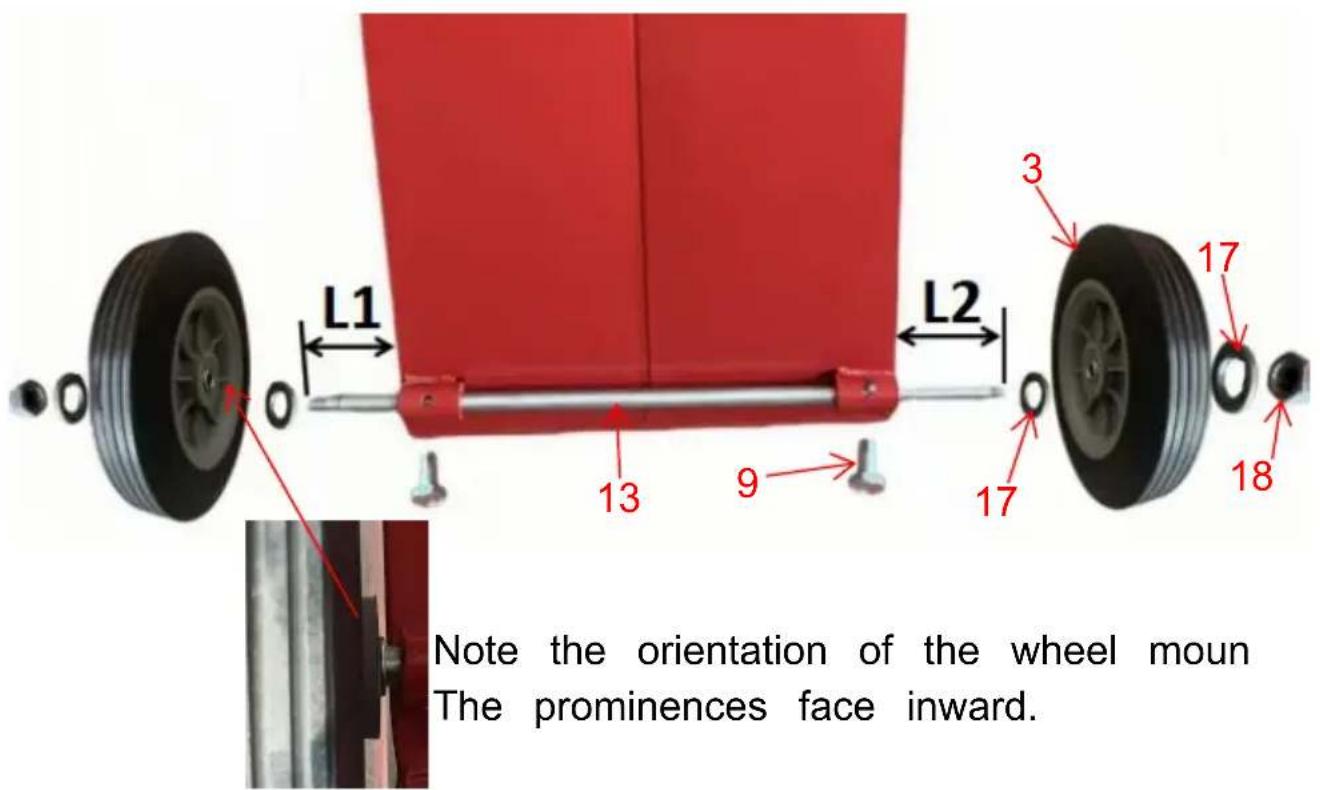

Paso 1: Instale las ruedas fijas. Atornille los ejes de las ruedas (1-3 tanque de combustible, asegurándose de que las dimensiones de amb extremos (L1 y L2) sean iguales.

Fije el eje de la rueda con los pernos (9).

Coloque la junta (17) + rueda (3) + junta (17) + tuerca (18) por tur bloquéela.

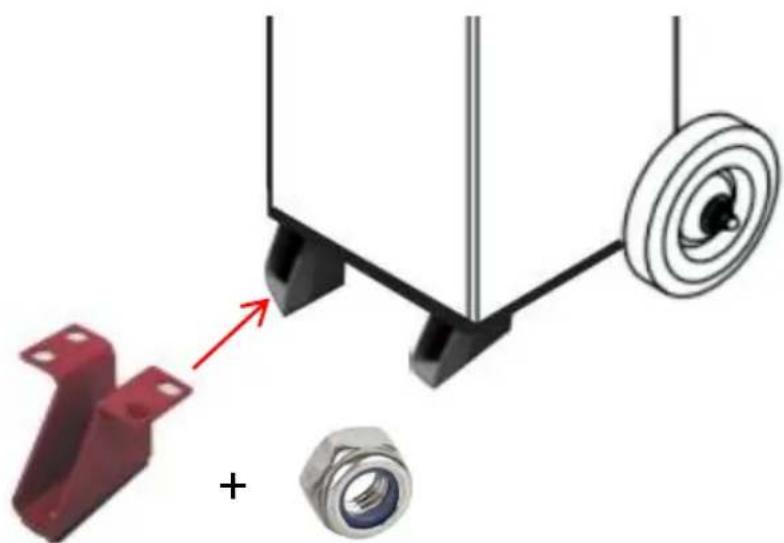

Paso 2: Instale el pie de soporte delantero (7) y atornille las tuercas

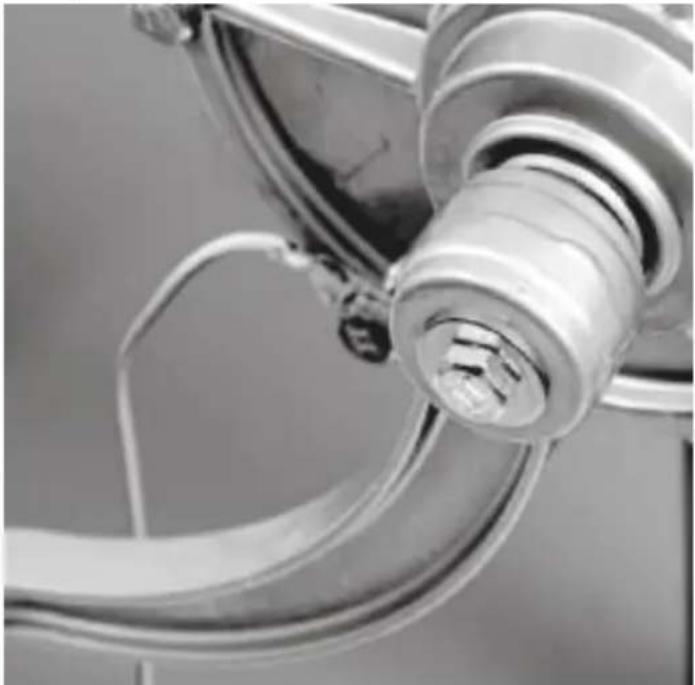

Paso 3: Conecte la manija de la bomba a la bomba de aceite. Instale el tubo de salida (5) en un extremo de la manguera de acei bloquéelo con una abrazadera de manguera (12).

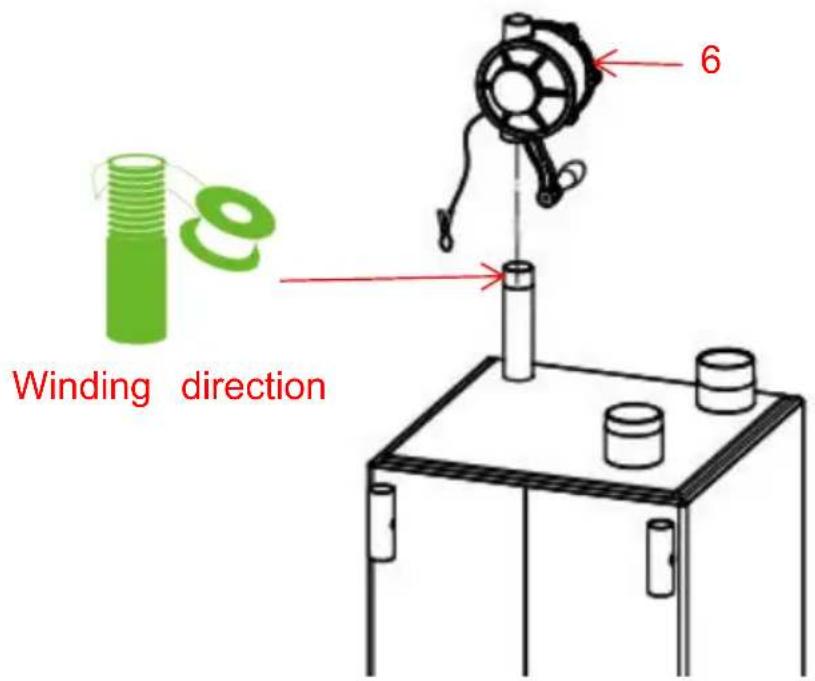

Paso 4: Envuelva no menos de 5 círculos de cinta adhesiva en la luego atornille la bomba (6) en la salida.

NOTA: Si la posición del mango no está donde usted desea, i aumentar el número de vueltas de cinta impermeable.

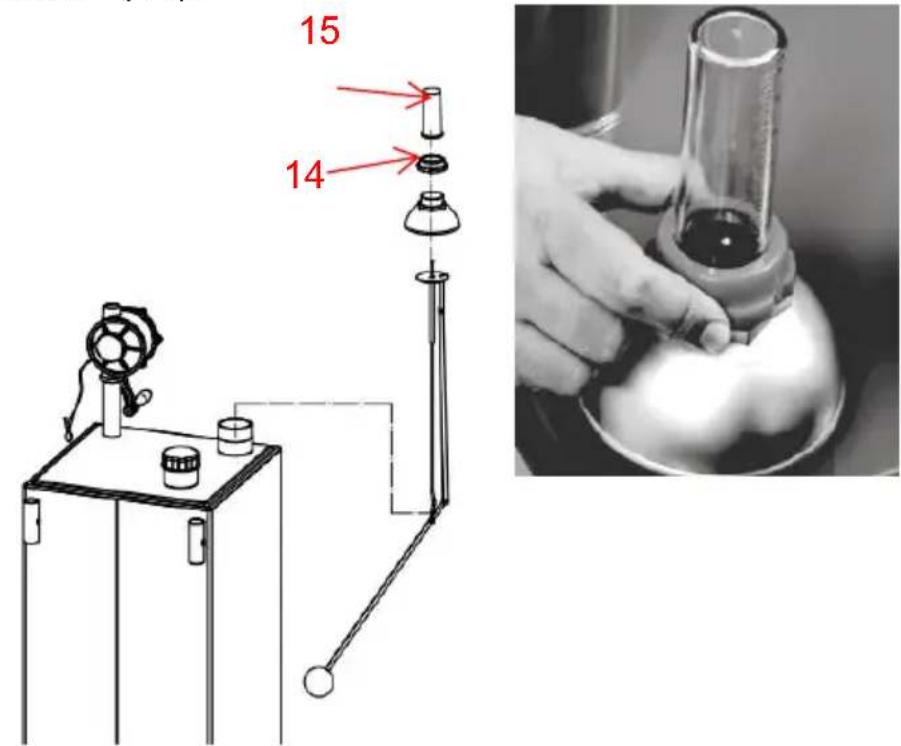

Paso 5: Bloquee el medidor de aceite (15) en la bomba con la fijac medidor de aceite (14).

15 14

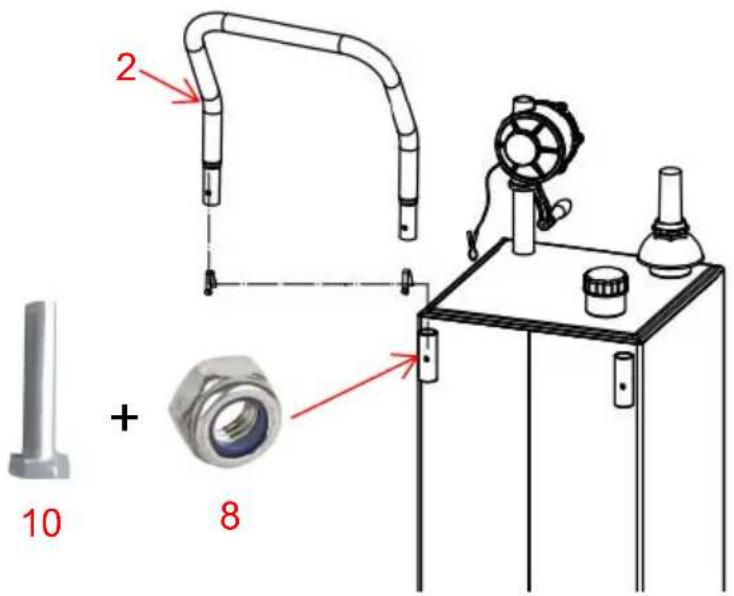

Paso 6: Inserte el mango (2) en el tanque en la posición adecuada

bloquéelo con pernos M8*40 (10) y tuercas M8 (8).

10 + 2 8

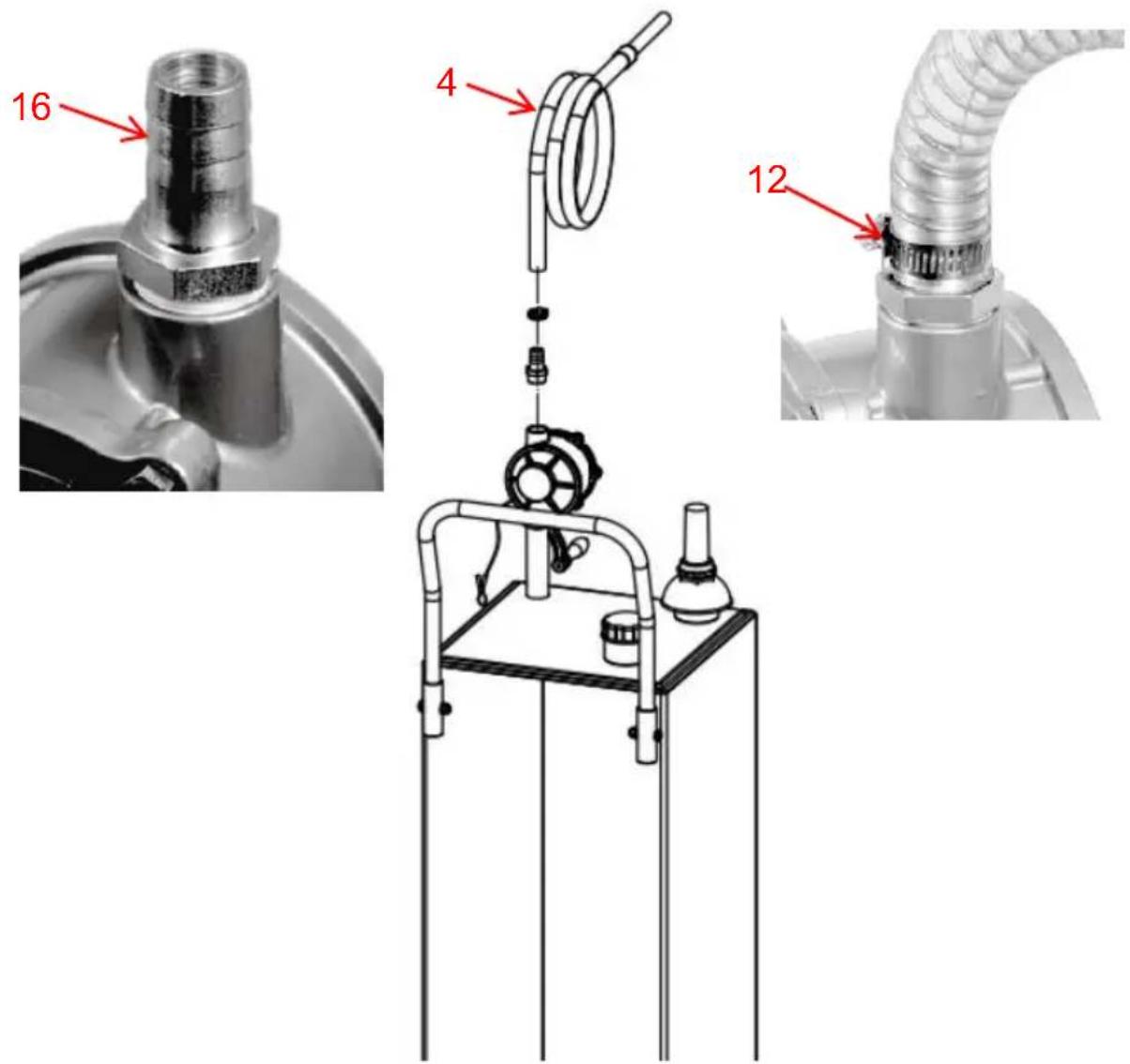

Paso 7: Envuelva no menos de 5 círculos de cinta adhesiva en el de la manguera (15) y atorníllelo a la salida de la bomba; A continú conecte la manguera de aceite (4) al conector de la manguera (16) bloquéela con una abrazadera de manguera (12).

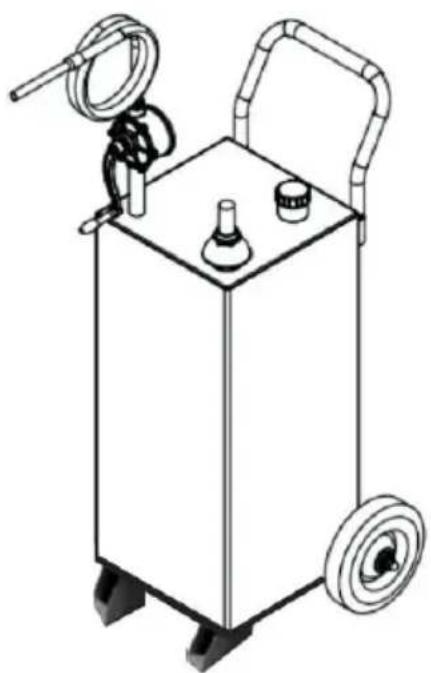

Paso 8. El producto está ensamblado y listo para usar.

1. Conecte el cortador de cable de tierra a un buen terminal de tie garantice la seguridad del usuario.
2. Vierta el aceite en el depósito a través de la entrada. Al usarlo primera vez, elimine el aire observando la lectura.
3. No agregue aceite por encima de la capacidad. Cuando el indica rojo alcance el límite superior, no agregue más aceite.
4. Limpie el medidor y el filtro periódicamente.
5. Esta máquina es apta para gasolina y diésel. Sin embargo, no para agua ni otros disolventes corrosivos.
6. Opere la máquina en posición horizontal, no la incline;
7. Mantener alejado del fuego.
8. Para diferentes tipos de aceite, se recomienda limpiar el tanque a de almacenar otro tipo de aceite.
9. Si este producto no se utiliza durante un tiempo prolongado, se recomienda limpiarlo y guardarlo en un ambiente fresco y seco.
