Producttype	Druksandstraalmachine (abrasief verspreider)
Merk	Vevor
Model	FF-Q902
Tankinhoud	10 gallon (ongeveer 37,9 L)
Aanbevolen schuurmiddelcapaciteit	18,5 L
Werkdruk	60 tot 110 PSI
Maximale druk	125 PSI
Luchtverbruik	6 tot 25 ft³/min
Luchtinlaataansluiting	1/2 inch NPT (aanbevolen minimum)
Inbegrepen spuitmonden	4 keramische spuitmonden van verschillende maten
Voeding	Perslucht (externe compressor)
Tankmateriaal	Staal
Inbegrepen accessoires	Manometer, waterfilter, Deadman-klep, schuurmiddelslang, handgrepen, wielen, vaste voet
Compatibele schuurmiddeltypes	Zand, staalgrit, glasparels, aluminiumoxide, kunststofkorrels
Veiligheid	Deadman-klep (automatische stop), drukbegrenzingsklep, waterfilter
Onderhoud	Waterfilter aftappen, media drogen, versleten spuitmonden en slangen vervangen
Reserveonderdelen beschikbaar	Keramische spuitmonden, schuurmiddelslang, kleppen, afdichtingen, adapters
Garantie	Technische ondersteuning via www.vevor.com/support
Land van fabricage	China

Veelgestelde vragen - FF-Q902 Vevor

Welke luchtdruk wordt aanbevolen voor de Vevor FF-Q902 zandstraalmachine?

De optimale werkdruk ligt tussen 60 en 110 PSI. Overschrijd 125 PSI niet om elk risico op barsten te voorkomen.

Hoe voorkom ik verstopping van de spuitmonden tijdens gebruik?

Zorg ervoor dat het schuurmiddel droog is en dat de perslucht geen vocht bevat. Gebruik het meegeleverde waterfilter en tap de compressor regelmatig af.

Waarom is de schuurmiddelstroom zwak of onderbroken?

Dit kan te wijten zijn aan onvoldoende luchtdruk, een bijna lege tank, een geknikte slang of vuil in het medium. Controleer elk onderdeel en stel de doseerklep bij.

Welke soorten schuurmiddelen kan ik gebruiken met de FF-Q902?

U kunt zand (niet aanbevolen vanwege silica), staalgrit, glasparels, aluminiumoxide of kunststofkorrels gebruiken. Vermijd natte schuurmiddelen.

Hoe maak ik de tank veilig drukloos?

Sluit de luchttoevoerklep (19), druk vervolgens op de Deadman-klep (34) om de druk in de leiding te laten ontsnappen. Controleer of de manometer nul aangeeft voordat u de vuldop opent.

Welke spuitmondmaat kies ik voor een bepaalde taak?

Raadpleeg de selectietabel op pagina 11 van de handleiding. Voor lichte ontvetting volstaat een spuitmond van 3/32 inch; voor grotere oppervlakken gebruikt u een spuitmond van 1/8 inch of groter.

Wat te doen als er water in de schuurmiddeltank ophoopt?

Tap het waterfilter regelmatig af en droog het schuurmiddel volledig voordat u het bijvult. Bij hoge luchtvochtigheid kunt u overwegen een extra luchtdroger te gebruiken.

Hoe onderhoud ik de schuurmiddelslang?

Inspecteer de slang regelmatig op bubbels of lekken. Vervang hem zodra de wand dun wordt. Na gebruik, maak het schuurmiddel leeg en berg de slang op tegen vocht.

Kan ik de zandstraalmachine gebruiken met een standaard huishoudelijke compressor?

Ja, op voorwaarde dat de compressor een voldoende luchtdebiet levert (minimaal 6 CFM bij 90 PSI). Gebruik een luchtslang van minimaal 1/2 inch en vermijd de compressor continu te laten draaien.

Wat te doen bij luchtlekkage bij de vuldop?

Controleer de urethaan afdichting van de klep met trekhendel. Maak hem schoon of vervang hem als hij versleten is. Zorg ervoor dat de dop goed is aangedraaid en dat het afdichtoppervlak schoon is.

GEBRUIKSAANWIJZING FF-Q902 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

SCHUURSTRAALMACHINE TANK

MODEL: FF-Q902

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

	Waarschuwing - Om het risico op letsel te verminderen, moet de gebruiker de volgende informatie lezen:Lees de gebruiksaanwijzing zorgvuldig door.
	Draag altijd een door ANSI goedgekeurde veiligheidsbril tijdens het werken met gereedschap en apparatuur.
	Draag een oogbescherming.
	Draag gehoorbescherming.Draag beschermende handschoenen.
	Compliance is een EG- en VK-beveiligingscertificering.

Veiligheidswaarschuwingen en voorzorgsmaatregelen

Bedankt voor het gebruiken van dit product. Om er zeker van te zijn dat u de

machine correct gebruikt, lees deze instructie zorgvuldig door voordat u de machine bedient en bewaar deze

voor toekomstige referentie. Zorg ervoor dat u de voorzorgsmaatregelen en veiligheidsmaatregelen leest

regels op deze pagina om uw veilige gebruik te garanderen. Deze handleiding zal veiligheidswaarschuwingen schetsen

en voorzorgsmaatregelen, bediening, onderhoud en reiniging. De waarschuwingen en

De instructies die in deze handleiding worden besproken, kunnen niet alle mogelijke omstandigheden dekken en

situaties die zich kunnen voordoen. Voorzichtigheid en gezond verstand zijn niet ingebouwd in dit

product, omdat wij ervan overtuigd zijn dat de toepassingen aan deze codes zullen voldoen.

Lees ALLE instructies voordat u uw apparaat gebruikt.

1. Zorg dat de werkplek schoon is. Rommelige plekken zijn een bron van verwondingen.
2. Let op de omstandigheden op de werkplek. Gebruik geen machines op vochtige of natte locaties.

Niet blootstellen aan regen. Zorg dat het werkgebied goed verlicht is. Gebruik het product niet in de

aanwezigheid van brandbare gassen of vloeistoffen.

1. Houd kinderen uit de buurt. Kinderen mogen nooit in het werkgebied komen.

laat ze machines, gereedschap of verlengsnoeren bedienen.

1. Berg ongebruikte apparatuur op. Wanneer u gereedschap niet gebruikt, moet u het op een droge plek opbergen.

om roest te voorkomen. Berg gereedschap altijd op en houd het buiten bereik van kinderen.

1. Gebruik het juiste gereedschap voor de klus. Probeer niet om een klein gereedschap of bevestiging het werk van een groter industrieel gereedschap te laten doen. Er zijn bepaalde toepassingen waarvoor dit gereedschap is ontworpen. Het zal de klus beter en veiliger klaren tegen de snelheid waarvoor het bedoeld was. Wijzig dit gereedschap niet en gebruik dit gereedschap niet voor een doel waarvoor het niet bedoeld is.
2. Kleed je goed. Draag geen losse kleding of sieraden, want die kunnen in bewegende delen blijven hangen. Beschermende, elektrisch niet-geleidende kleding en antislipschoenen worden aanbevolen tijdens het werken. Draag beperkende haarbedekking om lang haar te bedekken.
3. Gebruik oog- en oorbescherming. Draag altijd een ANSI-goedgekeurde veiligheidsbril met slagvastheid.
4. Onderhoud het gereedschap met zorg. Controleer de snoeren van het gereedschap regelmatig en laat ze, indien beschadigd, repareren door een erkende technicus. Houd de handgrepen te allen tijde schoon, droog en vrij van olie en vet. Schakel de stroom uit en haal de stekker uit het stopcontact voordat u onderhoud of reiniging uitvoert.
5. Voorkom onbedoeld starten. Schakel de luchttoevoer uit wanneer het gereedschap niet in gebruik is.
6. Blijf alert. Let op wat u doet en gebruik uw gezonde verstand. Gebruik geen gereedschap wanneer u vermoeid bent.
7. Controleer op beschadigde onderdelen. Voordat u het gereedschap gebruikt, moet u elk onderdeel dat er beschadigd uitziet zorgvuldig controleren om te bepalen of het goed zal functioneren en de beoogde functie zal uitvoeren. Controleer de uitlijning en het vastlopen van bewegende delen, alle kapotte onderdelen of montage-inrichtingen, en alle andere omstandigheden die de juiste werking kunnen beïnvloeden. Elk onderdeel dat beschadigd is, moet op de juiste manier worden gerepareerd of vervangen door een gekwalificeerde technicus. Gebruik het gereedschap niet als een schakelaar niet goed aan en uit gaat.
8. Vervangende onderdelen en accessoires. Gebruik bij onderhoud alleen identieke vervangende onderdelen. Het gebruik van andere onderdelen maakt de garantie ongeldig. Gebruik alleen accessoires die bedoeld zijn voor gebruik met dit gereedschap.
9. Gebruik het gereedschap niet wanneer u onder invloed bent van alcohol of drugs. Lees de waarschuwingslabels op recepten om te bepalen of uw beoordelingsvermogen of reflexen verslechteren tijdens het gebruik van medicijnen. Als u twijfelt, gebruik het gereedschap dan niet.
10. Onderhoud. Voor uw veiligheid moet er regelmatig onderhoud worden uitgevoerd door een gekwalificeerde technicus.
11. Gebruik het apparaat nooit in de buurt van brandbare materialen.
12. Dompel het apparaat NIET onder in water of een andere vloeistof.
13. Dit product kan niet voor andere doeleinden worden gebruikt. Niet geschikt voor commercieel gebruik. ALLEEN VOOR GEBRUIK BINNEN.
14. Gebruik geen alcohol, benzine, etc. als koelvloeistof.
15. Houd omstanders op veilige afstand van het werkgebied. Iedereen die het werkgebied betreedt, moet persoonlijke beschermingsmiddelen dragen. Fragmenten van het werkstuk of een kapot accessoire kunnen wegvliegen en letsel veroorzaken dat verder gaat dan het onmiddellijke werkgebied.
16. Dit apparaat is niet bedoeld voor gebruik door jonge of zwakke personen, tenzij onder toezicht van een verantwoordelijke persoon om ervoor te zorgen dat zij het apparaat veilig kunnen gebruiken. Jonge kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen. Kinderen en huisdieren dienen uit de buurt van het product te blijven.
17. MAAK HET NIET SCHOON MET SCHURENDE MATERIALEN.
18. Laat het apparaat nooit onbeheerd achter terwijl het in gebruik is.

Waarschuwing: De waarschuwingen, voorzorgsmaatregelen en instructies die in dit document worden besproken.

De instructies die in deze gebruiksaanwijzing worden besproken, kunnen niet alle mogelijke omstandigheden en situaties die zich kunnen voordoen. Het moet door de operator begrepen worden dat gezond verstand en voorzichtigheid factoren zijn die niet in dit product kunnen worden ingebouwd, maar door de gebruiker van het gereedschap moeten worden aangebracht.

Gebruik een ALLSOURCE Pressure Blaster niet voordat u deze handleiding hebt gelezen en u de inhoud en waarschuwingen begrijpt. Deze waarschuwingen zijn opgenomen voor de gezondheid en veiligheid van de bediener en degenen die zich in de directe omgeving bevinden. Houd deze handleiding voor toekomstig gebruik.

Stof dat ontstaat bij het schuren, zagen, slijpen, boren en andere bouwwerkzaamheden kan chemische stoffen bevatten waarvan bekend is dat ze kanker, geboorteafwijkingen, reproductieve schade en luchtwegaandoeningen veroorzaken. Enkele voorbeelden van de chemicaliën die hierbij betrokken zijn:

• Lood uit loodhoudende verf
• Kristallijne silica uit bakstenen, cement en andere metselproducten. Arseen en chroom uit chemisch behandeld hout.

Uw risico op deze blootstellingen varieert, afhankelijk van hoe vaak u dit soort werk doet. Om uw blootstelling aan deze chemicaliën te verminderen: Werk in een geventileerde ruimte en werk met goedgekeurde veiligheidsuitrusting, zoals die stofmaskers die speciaal zijn ontworpen om microscopische deeltjes te filteren.

Bij gritstralen komt schadelijk stof vrij. Iedereen die zich in het straalgebied bevindt, moet een goed passend en goed onderhouden NIOSH-goedgekeurd ademhalingsmasker met luchttoevoer dragen.

WAARSCHUWINGEN OVER SILICOSE EN ANDER STOF:

Het inademen van stof uit silicazand kan silicose veroorzaken, een dodelijke longziekte. Het inademen van stof tijdens straalwerkzaamheden kan ook asbestose en/of andere ernstige of dodelijke ziekten veroorzaken. Een door NIOSH goedgekeurd, goed onderhouden, met lucht gevoed straalmasker moet worden gebruikt door iedereen die straalt, iedereen die media hanteert of gebruikt die giftige stoffen bevatten of media met meer dan één procent kristallijn silica en iedereen die zich in de buurt van het stof bevindt. Schadelijk stof kan lange tijd in de lucht blijven hangen nadat het stralen is gestopt, wat ernstig letsel of de dood tot gevolg kan hebben.

Voordat u het masker afzet, dient u een luchtmeetinstrument te gebruiken om te bepalen of de atmosfeer veilig is om in te ademen. Neem contact op met het plaatselijke OSHA- of NIOSH-kantoor om te bepalen welk masker geschikt is voor uw specifieke toepassing.

Luchttoevoer-ademhalingsmaskers verwijderen geen koolmonoxide (CO) of andere giftige gassen en bieden er geen bescherming tegen. Gebruik een koolmonoxideverwijderingsapparaat en een bewakingsapparaat met het ademhalingsmasker om lucht van klasse D-kwaliteit te garanderen. Volg alle toepasselijke OSHA-normen en OSHA-regelgeving 1910.134(d).

BEWAAR DEZE INSTRUCTIES U hebt deze

instructies nodig voor de veiligheidsinstructies, de bedieningsprocedures, de onderdelenlijst en de garantie. Bewaar ze op een veilige en droge plaats voor toekomstige referentie.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

WAARSCHUWING: Wanneer u gereedschap gebruikt zoals uw luchtcompressor, ongeacht of deze wordt aangestuurd door

Bij een elektromotor of benzinemotor moeten altijd elementaire veiligheidsmaatregelen in acht worden genomen.

gevolgd om het risico op brand, elektrische schokken en persoonlijk letsel te verminderen. U moet

Bekijk de veiligheidsinstructies voor uw luchtcompressor voordat u met schuren begint

met dit gereedschap te schieten.

PRODUCTPARAMETERS

Tankinhoud	10 liter
Werkdruk	60-110 PSI
Luchtverbruik:	6-25cfm
Aanbevolen schurend vermogen:	18,5 liter

Aandacht:

1. Gebruik geen accessoires die niet speciaal zijn ontworpen en aanbevolen door de gereedschapsfabrikant.
2. Laat het water uit de luchtcompressor lopen voordat u het gebruikt, om er zeker van te zijn dat de lucht droog is en vermijd het klonteren van schurende (media) stoffen, anders werkt het niet.
3. Eén van de keramische sproeiers is op het product geïnstalleerd.

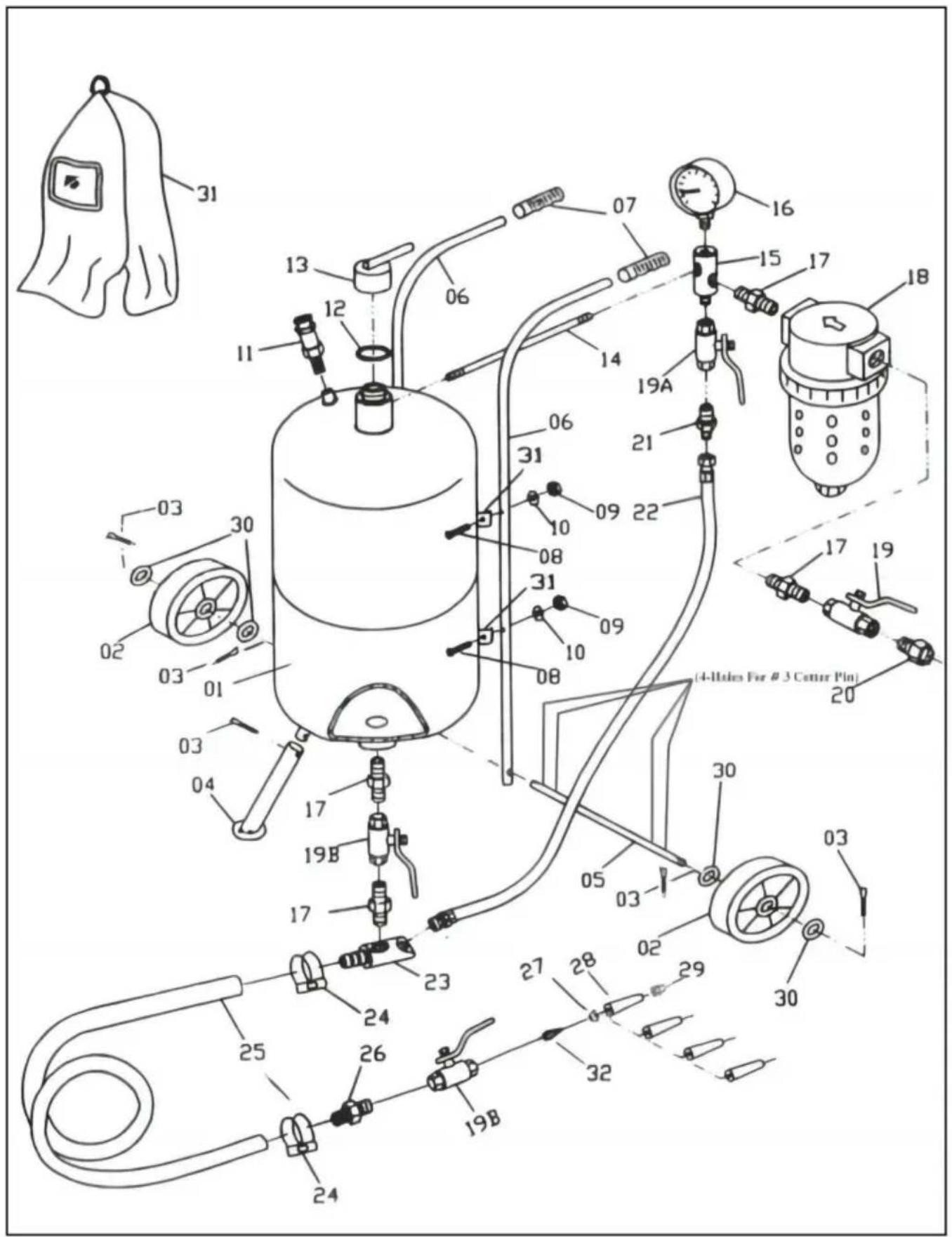

ONDERDELENLIJST

1. Gooi alle plastic zakken zorgvuldig weg en houd ze buiten bereik van kinderen en huisdieren.
2. Controleer alle meegeleverde componenten volgens de lijst in deze handleiding. Zorg ervoor dat je alle onderdelen op een rijtje hebt.
3. Hoewel u bij de vervaardiging van dit product bijzondere aandacht moet besteden, moet u voorzichtig zijn tijdens het montageproces om krassen door scherpe randen te voorkomen.
4. Draag tijdens de montage en het werk een veiligheidsbril en beschermende handschoenen.
5. Het product moet op een vlakke ondergrond worden geplaatst.

MONTAGE-INSTRUCTIES

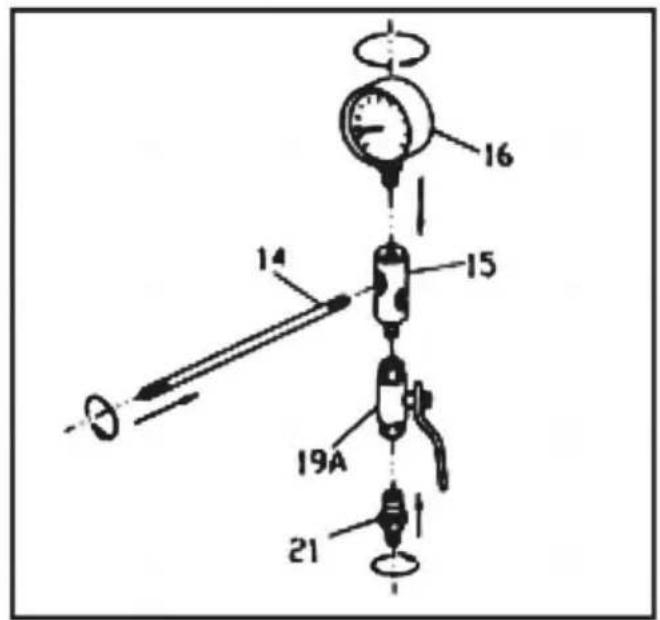

1. Raadpleeg de tekening voor stap 1, het monteren van het inlaatspruitstuk.

Bevestig eerst de drukmeter (16) aan de bovenkant van het inlaatspruitstuk, waarbij u de

meter zo plaatst dat het over de bovenkant van de tank te zien is. Bevestig vervolgens de gasklep

klep (19A) aan de onderkant van het spruitstuk. Bevestig de nippelconnector (21) aan de

smoorklep. Bevestig de verbindingsbuis (14) aan het verdeelstuk.

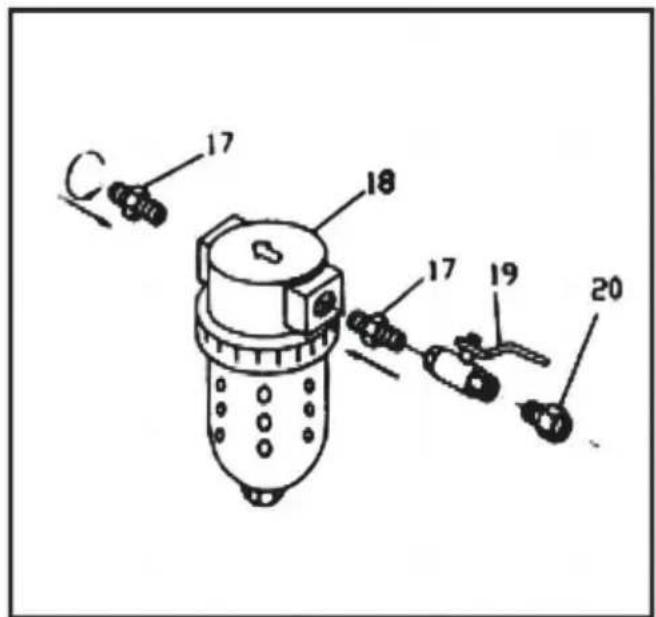

1. Raadpleeg de tekening voor stap 2 om het waterafscheiderfilter (18) te monteren. De

nippelconnector (17) wordt in elke zijde van het filter geschroefd. Bevestig aan één zijde de

luchttoevoerventiel (19), op de nippelconnector (17), en bevestig vervolgens de mannelijke/vrouwelijke

connector (20), naar de andere kant van de luchttoevoerklep. Wanneer u klaar bent om

de straalmachine te bedienen, wordt de luchtslang van de compressor aan de

mannelijke/vrouwelijke connector (20) bevestigd.

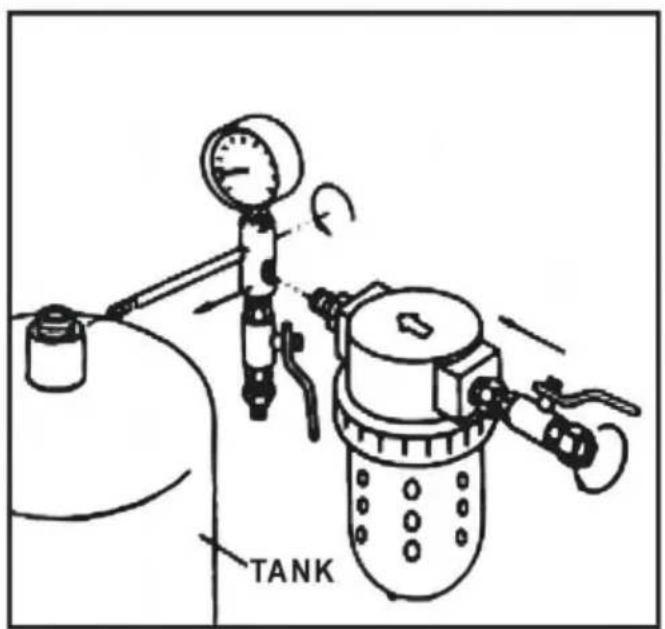

1. Plaats de tank (01) op een tafel met de vier clips omhoog. Raadpleeg de tekening voor stap

Schroef het waterafscheiderfilter (18) en de onderdelen ervan in het gat aan de zijkant van de inlaat.

spruitstuk. Schroef vervolgens het open uiteinde van de verbindingsbuis (14) vast met het inlaatspruitstuk (15)

en een drukmeter (16) bevestigd in het schroefdraadgat aan de zijkant van de vulopening

pijp bovenop de tank. Zorg er ook hier voor dat het spruitstuk en de meter verticaal staan.

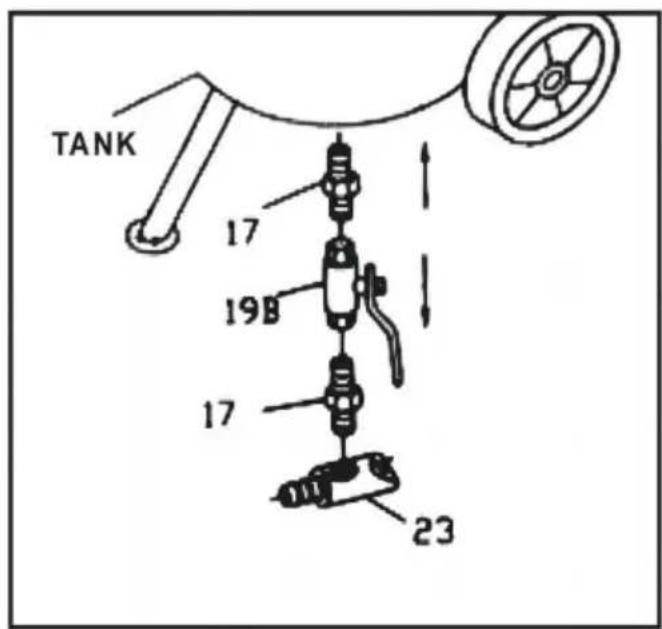

1. Raadpleeg de tekening voor stap 4, montage van de uitlaatklep voor schuurmiddel in de

gat aan de onderkant van de tank; Bevestig vier onderdelen, in volgorde: Nippelconnector (17);

abrasiefdoseerventiel (19B); nippelconnector (17) en de abrasiefuitlaatbuis

(23).

Stap 1

Stap 2

Stap 3

Stap 4

1. Raadpleeg de tekening voor stap 5, montage van de nozzle DEADMAN-klep (34). In dit montageproces selecteert u een van de vier nozzles (28). Dit is geen permanente selectie, aangezien u de nozzles kunt veranderen afhankelijk van de klus die wordt gedaan.

Schroef de adapter (26) in de DEADMAN-klep van de sproeier (34). Schroef de pakking (27) in de nippelconnector en voeg vervolgens een sproeier (28) en de dopmoer van de sproeier (29) toe.

1. Raadpleeg de tekening voor stap 6, voor het aansluiten van de schuurmiddeldoseerklep-assemblage (stap 4) en de assemblage (stap 5). Schuif de twee slangklemmen (24) over elk uiteinde van de schuurmiddelslang (25), druk één uiteinde van de slang over de nippel op de schuurmiddeluitlaatbuis (23) en het andere uiteinde over de adapter (26). Beide slangen

uiteinden moeten stevig op de nippels zitten. Schuif de slangklemmen langs de slang op elke tepel en draai de klemmen heel stevig vast.

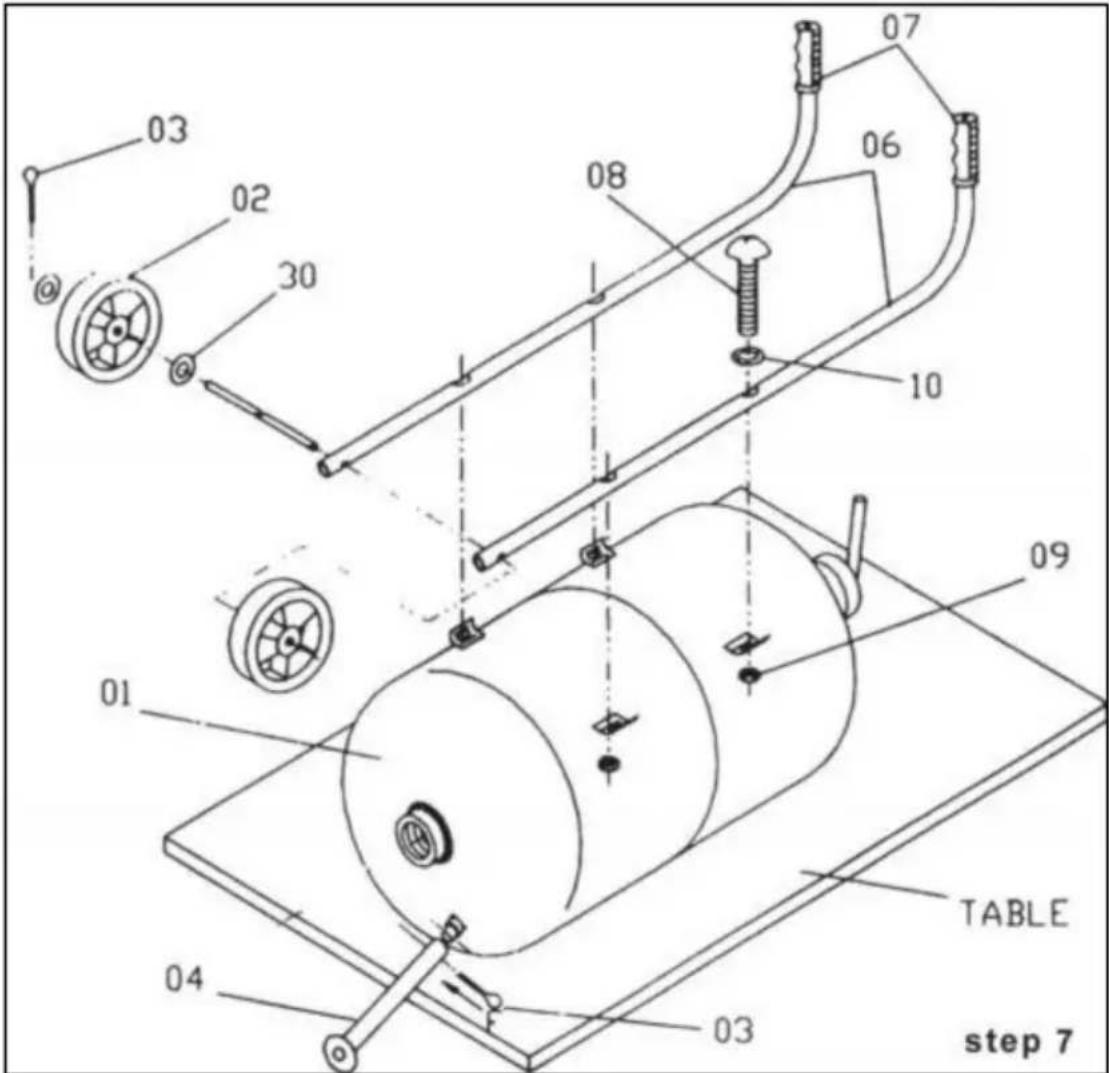

1. Bevestig de twee sturen (06) aan de tank met behulp van vier panschroeven (08) en vier ringen (10) en vier zeskantmoeren (09). Let op: houd de uiteinden van de handgreepkromming naar boven gericht.
2. Zoek de as (05) en schuif deze door de gaten aan de zijkanten van het stuur.

(06). Plaats aan elk uiteinde van de as één wiel (02) en bevestig deze op zijn plaats met splitpennen (03) en ring (30).

1. Plaats de vaste voet (04) op de fitting aan de onderkant van de tank, in de buurt van de rand. Gebruik uw laatste splitpen (03) om de voet aan de tank vast te zetten.
2. Controleer elke verbinding nogmaals, dubbel en dwars, voordat u met de werkzaamheden begint. Controleer of alles goed vastzit en goed vastzit.

WAARSCHUWING!

Het loskoppelen van de slang terwijl het apparaat onder druk staat, kan ernstig letsel of de dood tot gevolg hebben. Gebruik veiligheidsborgpennen en veiligheidskabels in alle koppelingsverbindingen om

te voorkomen dat slangkoppelingen per ongeluk losraken.

Als er luchtslangkoppelingen met een draaimechanisme worden gebruikt, moeten deze worden beveiligd met veiligheidsslotpennen of -draden om onbedoelde ontkoppeling te voorkomen terwijl er druk op staat. Slang

ontkoppeling onder druk kan ernstig letsel veroorzaken.

VEILIGHEIDSPROCEDURES VOOR DRUKSTRAALMACHINE

LET OP: LEES DEZE VEILIGHEIDSPROCEDURES IN HUN GEHEEL IN DE GEBRUIKSAANWIJZING

ALLE DELEN VAN DE GEBRUIKSAANWIJZING ZIJN BINNEN

DEZE WAARSCHUWINGEN.

Deze procedures zijn niet bedoeld om uitputtend te zijn vanwege de vele variabelen in

het gebied van abrasief stralen. Daarom STAAN wij ER OP DAT de handen, oren, mond, neus en ogen te allen tijde worden bedekt met passende veiligheidsbescherming.

1. Steek geen vingers, lichaamsdelen of onderdelen in de afdichting van de vulplug.

gebied wanneer de straalmachine onder druk staat. Het niet weghouden van lichaamsdelen van

het gebied rond de vulplug kan ernstig letsel veroorzaken.

1. Overschrijd de maximale werkdruk van 125 PSI niet. Als u dit niet doet,

Bij een maximale werkdruk van minder dan 125 PSI kan de straalmachine barsten, wat ernstig of dodelijk letsel tot gevolg kan hebben.

1. Iedereen in het explosiegebied, inclusief de machinist van de apparatuur, moet correct handelen

Gebruik en onderhoud een door het NIOSH goedgekeurde luchtgevoede ademhalingsbescherming, zelfs nadat het stralen is gestopt. Schadelijk stof kan lange tijd in de lucht blijven hangen

nadat de explosie geen verwondingen of de dood meer veroorzaakt.

1. Voordat u de hogedrukreiniger gebruikt: Draag een veiligheidsbril, handschoenen en

NIOSH-goedgekeurde ademhalingsbescherming. Draag altijd deze beschermende items tijdens het werken en tijdens het onderhouden van uw straalmachine. Terwijl een beschermkap is voorzien om u te helpen beschermen tegen rondvliegende onderdelen terwijl u de machine gebruikt, biedt de kap geen bescherming tegen zwevende deeltjes. Een goed onderhouden luchtgevoede straalmachine. Iedereen die met explosieven werkt, moet een masker dragen.

1. Draag dikke handschoenen om uw handen te beschermen.
2. Gebruik backboards om te voorkomen dat overspray iemand of iets anders raakt

omdat het stof een lange afstand zal afleggen. Blaas in een groot open gebied om schurende ophoping in de omgeving te voorkomen.

1. Trek de mediatank niet rond aan de schuurslang en laat de tank niet omvallen als een

De fitting kan breken en de machine onveilig maken. Media en lucht onder 125 PSI hebben een zeer hoge vernietigende kracht. Laat een onder druk staande machine nooit onbeheerd achter. Als er een noodgeval optreedt, zoals een gebarsten straalslang, schakel de machine dan onmiddellijk uit.

1. Laat de lucht uit de tank lopen via de inlaatklep en koppel de stroom los voordat u de tank leegt of onderhoudsreiniging van welke aard dan ook uitvoert. Bij het verwijderen van de sproeier moet voorzichtigheid worden betracht, omdat er nog steeds luchtdruk in de slang kan zitten als het mondstuk verstopt is.
2. Voer voor een veilige werking het aanbevolen preventieve onderhoud uit op de straalmachine, tank, afstandsbediening en accessoires. Vervang alle versleten onderdelen voordat ze kapot gaan. Onmiddellijke vervanging van versleten componenten is vereist. Het niet vervangen van versleten componenten kan ertoe leiden dat de bediener of omstanders worden blootgesteld aan media en perslucht met hoge snelheid, wat ernstig letsel kan veroorzaken.
3. Gebruik geen corrosieve materialen van welke aard dan ook in de unit. Gebruik alleen schone, droge media.
4. Splits geen schurende slang. De splits zal snel slijten en kan heftig spuitmedia over het omliggende gebied verspreiden. Een versleten straalslang kan plotseling kapot gaan door barsten. Koppelingen en sproeierhouders kunnen versleten slangen niet goed vastgrijpen, waardoor ze onder druk afblazen. Ontsnappende perslucht en schurend materiaal van een gebarsten slang, of een losgekoppelde koppeling of sproeierhouder, kan ernstig letsel veroorzaken.
5. Lassen, slijpen of boren op de straalmachine kan het vat verzwakken. Persluchtdruk kan ervoor zorgen dat een verzwakte straalmachine scheurt, wat kan leiden tot overlijden of ernstig letsel. Lassen, slijpen of boren op de machinevaartuig, zonder een National Board R-stempel, maakt de ASME- en National Board-certificering ongeldig indien van toepassing.
6. Plaats de machine altijd zo dat de uitlaat van alle voorwerpen of personen af is gericht. Blijf uit de buurt van het pad van het uitgaande schuurmiddel. Het kan met hoge snelheid naar buiten komen. Impact van uitstromend schuurmiddel kan ernstig letsel veroorzaken.
7. Gebruik geen elektrische adapters die de aardingspen van 115 volt stekkers uitschakelen. Als u de machine niet goed aardt, kan dit leiden tot letsel door een elektrische schok en schade aan apparatuur. Om de kans op statische elektriciteit en de bijbehorende gevaren te voorkomen, moet u de straalmachine altijd aarden.
8. Gebruik deze apparatuur niet in een gebied dat als gevaarlijk kan worden beschouwd of waar ontvlambare gassen of vloeistoffen aanwezig zijn. Als u dit niet doet, kan dit leiden tot een explosie met ernstig letsel tot gevolg.
9. Statische elektriciteit kan ontstaan door het gebruik van deze apparatuur. Niet gebruiken binnen vijftig voet van explosieve, potentieel explosieve stoffen, of hun dampen, omdat er een explosie kan optreden.
10. Vul de tank niet te vol met media. Vul niet tot binnen 6 inches van de bovenkant van de tank.
11. VOORDAT U DE TANK OPENT, laat u de luchtdruk op de schuurmiddeltank ontsnappen.

Om dit te doen, draait u de luchttoevoerklep (19) dicht en drukt u deze naar beneden om de DEADMAN-klep (1) te openen, om druk in de leiding te ontlasten.

Zorg ervoor dat de tankdrukmeter

Als de meter nul aangeeft, open dan de tank.

1. HOUD DE JUISTE LUCHTDRUK AAN, maximaal 110 PSI wordt aanbevolen, de druk mag niet hoger zijn dan 125

PSI. Als de druk hoger is dan 125 PSI, stop dan alle werkzaamheden.

Schakel onmiddellijk de luchtcompressor uit en koppel deze los om de overdruk te verminderen.

Onderzoek het drukprobleem van de blaster niet totdat de drukmeter het volgende aangeeft: nul.

GEBRUIKSAANWIJZING

BEDIENINGSTECHNIEK:

1. Sluit de luchtslang aan op de luchtinlaatklep. De fabrikant raadt aan om minimaal een

inkomende luchtslang van 1/2" ID te gebruiken. Het gebruik van een luchtslang kleiner dan 1/2" ID zal de luchtstroom beperken,

het luchtvolume verminderen en resulteren in een slechte werking van de unit. Voordat u lucht injecteert, moet u er zeker van zijn dat de lucht

inlaatklep en sproeierklep in de UIT-stand staan. Met de Deadman Valve gesloten

en de vulplug dicht, open de luchtinlaatklep waardoor lucht onder druk kan komen. Het werkingsbereik

van de unit is 40 tot 110 PSI. Opmerking: Raadpleeg voor de juiste keuze van het mondstuk de sectie over het selecteren van het mondstuk,

grafiek op pagina 11. Plaats het mondstuk in de houderbasis nadat u de juiste nozzle hebt geselecteerd.

Plaats de ring weer terug en schuif de borgmoer over het mondstuk en draai deze met de hand vast.

1. De Pressure Blaster is uitgerust met een uniek semi-automatisch pull-up sluitings

ontwerp. De fabrikant adviseert een fijn schuurmiddel met een korrelgrootte vergelijkbaar

op die van keukenzout. Dit zorgt voor een goede doorstroming en vermindert de kans op sproeierschade.

obstructie. Wanneer u klaar bent om de container onder druk te zetten, trekt u de sluiting omhoog en zet u deze aan

binnenkomende lucht. De interne luchtdruk zal de sluiting afdichten.

1. Met de straalmachine onder druk en de regelklep voor de straalstroom aan de onderkant van de unit

gesloten, open kogelkraan waardoor lucht via de bypass-slang naar de onderkant van het apparaat kan stromen.

Houd vervolgens de schuurslang vast aan de houder van het mondstuk, met het mondstuk gericht

weg van de eenheid en de operator, knijp de dodemansklep snel helemaal open en Pas de regelklep aan de onderkant van de tank aan om het schuurmiddel in de luchtstroom te laten stromen. Langzaam open de regelaarklep totdat het schurende materiaal licht zichtbaar is. Zodra de regelaar De doorstroomklep is ingesteld op de gewenste stand, verdere afstelling mag alleen vereist bij het veranderen van de kwaliteit van het schuurmateriaal of wanneer een spuitmond met een verschillende IDis gebruikt. Als u de regelklep te ver opent, raakt de slang verstopt of mondstuk.

Voor de beste prestaties moet de dodemansklep snel worden geopend en gesloten.

WAARSCHUWING!

Het loskoppelen van de slang terwijl het apparaat onder druk staat, kan ernstig letsel of dood. Gebruik veiligheidsborgpennen en veiligheidskabels in alle koppelingsverbindingen om voorkomen dat slangkoppelingen per ongeluk losraken.

Als er luchtslangkoppelingen met een draaimechanisme worden gebruikt, moeten deze worden beveiligd met een veiligheidsslot pennen of draden om onbedoelde ontkoppeling te voorkomen terwijl er druk op staat. Slang Ontkoppeling onder druk kan ernstig letsel veroorzaken.

Voor het stralen met een schuurmiddel is een groot volume lucht onder hoge druk nodig. De efficiëntie van Uw straalmachine kan nadelig worden beïnvloed door het gebruik van een te kleine luchtstraal toevoerslang, onvoldoende luchtdruk of een te groot mondstuk.

Slang-ID Slanglengte Mondstuk-ID CFM (110 PSI)				Schurend gebruik Per uur
3/8”	15 meter	3/32”	6	60 pond
3/8”	25 voet	7/64”	12	100 pond
1/2”	15 meter	1/8”	15	150 pond
1/2”	25 voet	9/64”	20	200 pond

Wij adviseren een luchtdruk in het bereik van 60-110 PSI om de Beste resultaten.

SCHUURMIDDELEN IN DE TANK LADEN

1. Controleer of het schuurmiddel droog is en of het de doseerklep (19B), de uitlaatbuis voor het schuurmiddel (23), de slang (25) of andere onderdelen niet verstopt.
2. Trek beschermende kleding aan, een volledige capuchon en MSHA/NICOSH-goedgekeurde kleding. Beademingsapparaat.
3. Draai de luchttoevoerklep (19) naar de uit-stand (horizontaal).
4. Druk de DEADMAN-klep (34) van de spuitmond naar beneden om deze te openen.
5. Kijk naar de drukmeter (16) en zorg ervoor dat deze nul druk aangeeft.
6. Verwijder de vuldop (13) van de bovenkant van de tank.
7. Plaats de trechter (31) en giet het schuurmiddel in de trechter. Zorg ervoor dat u genoeg in de tank om de klus te klaren. Maar als dit een grote klus is, vul de tank dan alleen 3/4 vol en indien nodig herladen om het werk af te maken. TIPS: als de luchtvochtigheid 90/100% is, kan de waterafscheider (18) niet al het vocht opvangen. vocht in een 3/4 tank. Beter om de hoeveelheid schuurmiddel te verminderen, laad meer regelmatig en leeg de waterafscheider meer open. Dit zal de kans op verstopping van de bodem van de tank of de leiding.
8. Sluit de vuldop (13) wanneer de juiste hoeveelheid schuurmiddel in de tank zit.
9. Sluit de afsluitklep van het mondstuk (198) en open de luchttoevoerklep (19).
10. Luister naar luchtlekken bij de vuldop terwijl u de tank vanaf de compressor. Repareer eventuele lekken voordat u de compressor in gebruik neemt.

AANBEVELING LUCHTCOMPRESSOR

Om een efficiënte werking van uw luchtcompressor te garanderen, dient u de volgende richtlijnen te volgen: Gebruik een Kleiner mondstuk om de luchtbehoefte te regelen.

1. Niet continu stralen. Stop de straaloperatie periodiek om de compressor om te koelen.
2. Geen enkele compressor is ontworpen om constant op vol toerental te draaien. Gebruik 70% van de nominale output. Gebruik een luchtslang van minimaal 1/2" of een metalen leiding van uw luchtcompressor om de blaster. Als je
3. De compressor creëert een overmatige hoeveelheid vocht, wij raden aan om

een waterafscheider of een vochtafscheider. Open de ontluchtingsklep totdat het water langzaam stroomt voortdurend uit.

1. De luchtcompressor moet via een afvoer aan de onderkant van de toevoertank worden leeggemaakt. De afvoerklep moet dagelijks worden doorgeblazen. Het is niet ongebruikelijk om drie of vier gallons water uit de voorraadtank te halen op een dag met een hoge luchtvochtigheid. Een extra voorraadtank zal helpen.
2. Zorg ervoor dat stof en straalmiddel die vrijkomen, niet in de buurt van de luchtcompressor komen. Houd rekening met de maximale luchtdrukvereisten voor de blaster en stel uw compressor in om binnen deze grenzen te werken of gebruik een drukregelklep om de luchtdruk naar het juiste bereik te brengen.

1. Als er vocht in de media zit, zal dit uiteindelijk de tank van de straalmachine beschadigen of het systeem verstoppen. Houd de media en de compressor droog om dit probleem te voorkomen.
2. Als de media vochtig zijn, zeef ze dan en droog ze voordat u ze gebruikt.
3. Laat na het stralen geen media in de tank zitten, omdat deze vocht kan absorberen en de straalprestaties negatief kan beïnvloeden.
4. Bewaar media op een droge plaats; houd media van de grond of betonnen vloeren. Plaats ze op een houten slede.
5. Als de luchtvochtigheid extreem hoog is, is het wellicht niet verstandig om op dat moment te stralen.
6. Overweeg het gebruik van verschillende kwaliteiten of verschillende soorten media om te voorkomen dat de spuitmond verstopt raakt door een hoog vochtgehalte.
7. Gebruik geen zand.

Waarschuwing!

Vul het drukvat niet tot binnen zes (6) inches van de bovenkant van het vat. Als een slang per ongeluk losraakt tijdens gebruik, kan er sproeivloeistof ontstaan.

Zie de WAARSCHUWINGEN met betrekking tot de ademhaling aan het begin van de handleiding.

Zwarte schoonheid

Black Beauty wordt gebruikt wanneer verf en roest van staal verwijderd moeten worden, zoals carrosserieën, tanks of zware machines. Black Beauty is superieur aan silica omdat het slechts 0,1% vrije silica bevat, sneller snijdt, kan worden hergebruikt, vochtvrij is en niet zal inpakken of vocht opnemen.

Staalkorrel

Staalgrit snijdt extreem snel op roestig metaal en moeilijk te verwijderen verf. Staal

grit is populair omdat het een zeer gladde afwerking achterlaat. Het is ook vergelijkbaar in

prijs ten opzichte van de meeste andere speciale schuurmiddelen. Staalgrit wordt aanbevolen bij terugwinsystemen

of kasten.

Glazen kraal

Glasparel wordt gebruikt om een satijnen of matte afwerking te creëren. Glasparel wordt aanbevolen in terugwinsystemen of -kasten.

Aluminiumoxide

Aluminiumoxide is een hoogwaardig schuurmiddel dat scherper is dan zand (niet

aanbevolen) en snijdt twee keer zo snel als zand. Het laat een gladde textuur achter

zonder putjes. Aluminiumoxide is ruwer dan glasparels en kan over

en steeds opnieuw. Het is een van de meest economische schuurmiddelen die u in welke

terugwinsystemen of kasten.

Kunststof grit

Wordt voornamelijk gebruikt om aluminium en glasvezel te strippen. Uitstekend geschikt voor het strippen van verf. Licht oxidatie en oppervlakteroest. Aanbevolen voor gebruik zijn straalcabines omdat deze

creëert zeer weinig stof. Werkt snel, gaat lang mee en vergroot het zicht binnen het kabinet.

TIPS VOOR HET OPLOSSEN VAN PROBLEMEN

PROBLEEM/OORZAAK	MOGELIJKE OPLOSSING
Opstoten van de explosiestroom:
Luchtdruk te laag	Zie "Gebrek aan luchtdruk"
Te veel media	Mediaklep afstellen
Overmatig mediagebruik:
Mediaklep te ver open	lets sluiten
Luchtdruk te laag	Controleer de drukmeter
Verstopping en verstopping van de straalstroom:
Puin in de media	Purgeren en zeven
Mediaformaat te groot	Gebruik een kleinere korrelgrootte
Sproeierpluggen	Gebruik een groter mondstuk
Sproeierpluggen	Mediaklep afstellen
Natte media	Droge media, water uit de lucht afvoeren
Vocht in schurende media:
Natte media	Verander of gebruik droge media
Water in de lucht	Water uit luchtvaartmaatschappijen afvoeren
Water in de tank	Leegmaken, laten drogen en opnieuw vullen
Vochtig weer:
Matige luchtvochtigheid	Houd de media zo droog mogelijk
Matige luchtvochtigheid	Gebruik een droger of vochtafscheider
Hoge luchtvochtigheid	Vermijd die gebruiksperiode als mogelijk
Overbelaste compressor:
Compressor te klein	Beperk de gebruikte tijd
Mondstukmaat te groot	Gebruik een kleinere maat
Te veel lekkages in de leidingen	Afdichten en vastdraaien van leidingen
Gaten in schuurslang	Slang vervangen
Luchtfilter op compressor verstopt	Schoon
Gebrek aan luchtdruk:
Compressor te klein	Gebruik een kleinere spuitmond
Toevoerkleppen niet in volledige stand	Open kleppen
Mondstukmaat te groot	Gebruik een kleinere maat
Lekkages in de leidingen	Afdichten en vastdraaien van leidingen
Gaten in schuurslang	Slang vervangen
Luchtfilter op compressor verstopt	Filter schoonmaken
Urethaan pakking versleten of vuil	Pakking schoonmaken of vervangen
Gebrek aan schurende stroming:
Blastertank leeg	Vul tank
Vocht in media	Droge media
Niet genoeg luchtdruk	Controleer systeem
Schurende slang geknikt	Slang rechtzetten
Puin in de media	Media reinigen of zeef

ONDERHOUD

WAARSCHUWING!

Als u het volgende niet in acht neemt voordat u onderhoud uitvoert, kan dit leiden tot ernstig letsel of de dood door de plotselinge vrijgave van samengeperste lucht:

• Haal de druk van de straalmachine. Koppel de stroomtoevoer los.
• Sluit de persluchttoevoer af en markeer deze.
• Ontlucht de luchttoevoerleiding naar het straalpistool.

Onmiddellijke vervanging van versleten onderdelen is vereist. Als versleten onderdelen niet worden vervangen, kunnen componenten de gebruiker of omstanders blootstellen aan media met hoge snelheid en samengeperste lucht kan de dood of ernstig letsel veroorzaken.

Lekkages rondom koppelingen en sproeierhouders duiden op versleten of loszittende onderdelen.

Sproeierhouders en koppelingen die niet goed op de slang passen en sproeiers die niet strak in de sproeierhouders passen, kunnen losraken terwijl ze onder druk staan. Impact van sproeiers, koppelingen, slangen of schuurmiddelen en onderdelen die losgekoppeld zijn terwijl ze onder druk staan, kan ernstig letsel veroorzaken. Om een lange en efficiënte operationele levensduur van de Deadman Handle te garanderen, wordt het ten zeerste aanbevolen de volgende procedures te volgen:

1. Periodiek (na 5-6 maanden matig gebruik of na 10-15 uur intensief gebruik) (industrieel gebruik) vervang alle slangadapters die uitsluitend bedoeld zijn voor gebruik met schurende vloeistoffen.
2. Vervang het rubberen afdichtingsblok na 7-10 uur gebruik om een goede werking te behouden. Schakel uit.
3. Controleer de schuurslang wanneer deze vaak begint te lekken of wanneer er media of lucht rond de slang of handvat lekt.
4. Vervang het mondstuk wanneer het versleten is en het een maat groter is.
5. Controleer de urethaanpakking in de pull-up sluiting als er te veel lucht lekt vanuit de opening (zorg ervoor dat de pakking vrij is van media).

ANDERE ONDERHOUDSARTIKELEN

1. U moet er alles aan doen om uw luchtcompressor te beschermen tegen eventuele schade die kan ontstaan door uw straalwerkzaamheden. Uw beste optie is om de compressor bovenwinds van het stralen te plaatsen, en hoe groter de afstand tussen hen, hoe beter. Verder moet u de standaard onderhoudsprocedures voor de compressor blijven gebruiken.
2. Sommige onderdelen van de straalmachine slijten veel sneller dan andere. De onderdelen die veel aandacht nodig hebben, vervoeren het lucht/schuurmiddelmengsel, te beginnen met de schurende slang (25) en door de metaalvullingen heen, de DEADMAN-klep (34) en de keramische sproeiers (28).
3. Als er luchtlekken ontstaan in een van deze onderdelen, moet u alle werkzaamheden staken en zoeken naar wat gerepareerd of vervangen moet worden. Als het nieuw is, heeft de schuurslang (25) 2 koordpalen en de wanden zijn 1/4" dik. Omdat de binnendiameter wordt afgeschuurd, wordt de wand steeds dunner. Een manier om de slang en andere onderdelen te inspecteren die door de explosie zijn getroffen, is om uw beschermende kleding aan te trekken. Zet vervolgens het systeem uit en sluit de sproeier, sluit de klep (19). Luister naar luchtlekken, repareer eventuele lekken voor gebruik. U kunt ook plekken in de slang zien waar de muur heel dun wordt. Deze verschijnen als blaren in de slang; als u zo'n blaar vindt, haal dan direct een nieuwe slang. Als die blaar breekt, komt het schuurmiddel aan de zijkant uit de slang.

VK

REP

VEVOR®

TOUGH TOOLS, HALF PRICE

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE
