BEDIENUNGSANLEITUNG FF-Q902 Vevor

Linkenheim-Hochstetten, Germany

Made In China

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

ABRASIVE BLASTER-TANK

MODELL: FF-Q902

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

ABRASIVSTRAHLER

TANK

MODELL: FF-Q902

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

	Warnung-Um das Verletzungsrisiko zu verringern, muss der Benutzer Lesen Sie die Bedienungsanleitung sorgfältig durch.
	Tragen Sie bei der Arbeit immer eine ANSI-zugelassene Schutzbrille mit Werkzeugen und Geräten.
	Tragen Sie einen Augenschutz.
	Tragen Sie einen Gehörschutz. Tragen Sie Schutzhandschuhe.
	Compliance ist eine Sicherheitszertifizierung der EG und des Vereinigten Königreichs.

Sicherheitswarnungen und Vorsichtsmaßnahmen

Vielen Dank, dass Sie dieses Produkt verwenden. Um sicherzustellen, dass Sie das

Maschine richtig, lesen Sie diese Anleitung vor der Inbetriebnahme sorgfältig durch und bewahren Sie sie auf

Bitte lesen Sie die Sicherheitshinweise und Hinweise sorgfältig durch.

Regeln auf dieser Seite, um Ihre sichere Verwendung zu gewährleisten. Dieses Handbuch enthält Sicherheitswarnungen

und Vorsichtsmaßnahmen, Bedienung, Wartung und Reinigung. Die Warnungen und

Die in diesem Handbuch beschriebenen Anweisungen können nicht alle möglichen Bedingungen abdecken und

Situationen, die auftreten können. Vorsicht und gesunder Menschenverstand sind hier nicht eingebaut

Produkt, da wir davon ausgehen, dass die Verwendung diesen Vorschriften entspricht.

Bitte lesen Sie ALLE Anweisungen, bevor Sie Ihre Maschine verwenden.

1. Halten Sie Ihren Arbeitsbereich sauber. Unordnung kann zu Verletzungen führen.

2. Beachten Sie die Bedingungen am Arbeitsplatz. Verwenden Sie die Maschinen nicht an feuchten oder nassen Orten.

Nicht dem Regen aussetzen. Arbeitsbereich gut beleuchten. Produkt nicht im

Vorhandensein von brennbaren Gasen oder Flüssigkeiten.

1. Halten Sie Kinder fern. Kinder dürfen sich niemals im Arbeitsbereich aufhalten.

Lassen Sie sie mit Maschinen, Werkzeugen oder Verlängerungskabeln umgehen.

1. Lagern Sie ungenutzte Geräte. Wenn sie nicht verwendet werden, müssen die Werkzeuge an einem trockenen Ort gelagert werden.

um Rost zu verhindern. Werkzeuge immer wegschließen und außerhalb der Reichweite von Kindern aufbewahren.

1. Verwenden Sie das richtige Werkzeug für die Arbeit. Versuchen Sie nicht, ein kleines Werkzeug oder
   Aufsatz, um die Arbeit eines größeren Industriewerkzeugs zu erledigen. Es gibt bestimmte Anwendungen für die dieses Werkzeug entwickelt wurde. Es wird die Arbeit besser und sicherer erledigen, wenn die Geschwindigkeit für den es bestimmt ist. Verändern Sie dieses Werkzeug nicht und verwenden Sie es nicht für Zweck, für den es nicht bestimmt ist.

2. Ziehen Sie sich angemessen an. Tragen Sie keine weite Kleidung oder Schmuck, da diese sich verfangen können beweglichen Teilen.

Schützende, elektrisch nicht leitfähige Kleidung und rutschfestes Schuhwerk sind

Bei der Arbeit empfohlen. Tragen Sie eine Haarbedeckung, um lange Haare zusammenzuhalten.

1. Verwenden Sie Augen- und Gehörschutz. Tragen Sie immer ANSI-geprüfte Aufprallschutz Brille.

2. Pflegen Sie Ihre Werkzeuge sorgfältig. Überprüfen Sie die Werkzeugkabel regelmäßig und lassen Sie sie bei Beschädigung Lassen Sie sie von einem autorisierten Techniker reparieren. Die Griffe müssen stets sauber, trocken und frei von Öl und Fett gehalten werden. Schalten Sie das Gerät aus und ziehen Sie den Stecker, bevor Sie es Wartung und Reinigung.

3. Vermeiden Sie unbeabsichtigtes Starten. Bitte schalten Sie die Luftquelle aus, wenn sie nicht verwendet wird.

4. Bleiben Sie wachsam. Achten Sie darauf, was Sie tun, und verwenden Sie Ihren gesunden Menschenverstand. jedes Werkzeug, wenn Sie müde sind.

5. Überprüfen Sie, ob Teile beschädigt sind. Bevor Sie ein Werkzeug verwenden,

beschädigte Teile müssen sorgfältig überprüft werden, um sicherzustellen, dass sie ordnungsgemäß funktionieren und seine vorgesehene Funktion erfüllen. Ausrichtung und Blockierung beweglicher Teile prüfen; defekte Teile oder Befestigungsvorrichtungen sowie alle anderen Zustände, die sich auf ordnungsgemäßen Betrieb. Jedes beschädigte Teil sollte ordnungsgemäß repariert werden oder von einem qualifizierten Techniker ersetzt werden. Verwenden Sie das Werkzeug nicht, wenn ein Schalter nicht funktioniert Richtig an und aus.

1. Ersatzteile und Zubehör. Verwenden Sie im Servicefall nur identische

Ersatzteile. Bei Verwendung anderer Teile erlischt die Garantie. Verwenden Sie nur

Zubehör, das für die Verwendung mit dem Werkzeug vorgesehen ist.

1. Bedienen Sie das Gerät nicht, wenn Sie unter dem Einfluss von Alkohol oder Drogen stehen.

Warnhinweise auf Rezepten, um festzustellen, ob Ihr Urteilsvermögen oder Ihre Reflexe bei Einnahme von Medikamenten beeinträchtigt. Im Zweifelsfall das Gerät nicht bedienen.

1. Wartung. Zu Ihrer Sicherheit sollten Sie die Wartung regelmäßig von

einen qualifizierten Techniker.

1. Verwenden Sie die Maschine niemals in der Nähe von brennbaren Materialien.
2. Tauchen Sie das Gerät NICHT in Wasser oder andere Flüssigkeiten.
3. Dieses Produkt kann nicht für andere Zwecke verwendet werden. Nicht geeignet für kommerzielle Verwendung. NUR IM INNENBEREICH VERWENDEN.

4. Verwenden Sie keinen Alkohol, Benzin usw. als Kühlmittel.

5. Halten Sie unbeteiligte Personen in sicherem Abstand vom Arbeitsbereich. Jeder, der der Arbeitsbereich muss persönliche Schutzausrüstung tragen. Fragmente der Arbeit ein defektes Teil oder Zubehörteil kann wegfliegen und Verletzungen verursachen, die über den unmittelbaren Einsatzgebiet.

6. Dieses Gerät ist nicht für die Benutzung durch junge oder gebrechliche Personen bestimmt, es sei denn, von einer verantwortlichen Person beaufsichtigt werden, um sicherzustellen, dass sie das Gerät verwenden können sicher. Kleine Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit das Gerät. Kinder und Haustiere sollten sich vom Produkt fernhalten.

7. REINIGEN SIE ES NICHT MIT SCHLEIFENDEN MATERIALIEN.

8. Lassen Sie das Gerät während des Gebrauchs niemals unbeaufsichtigt.

Warnung: Die in diesem Dokument beschriebenen Warnungen, Vorsichtshinweise und Anweisungen

Die in dieser Bedienungsanleitung beschriebenen Anweisungen können nicht alle möglichen

Bedingungen und Situationen, die auftreten können. Es muss von den

Betreiber, dass gesunder Menschenverstand und Vorsicht Faktoren sind, die nicht

in dieses Produkt, sondern müssen vom Betreiber des Werkzeugs bereitgestellt werden.

WARNUNG VOR GESUNDHEITSRISIKEN

WARNUNG!

Benutzen Sie den ALLSOURCE Druckstrahler erst, wenn Sie diese Anleitung gelesen haben und

Sie verstehen den Inhalt und die Warnungen. Diese Warnungen sind für die

Gesundheit und Sicherheit des Bedieners und der Personen in der unmittelbaren Umgebung. Bewahren Sie diese Handbuch zum späteren Nachschlagen.

Staub, der durch Schleifen, Sägen, Fräsen, Bohren und andere Bauarbeiten entsteht

Aktivitäten können Chemikalien enthalten, von denen bekannt ist, dass sie Krebs, Geburtsfehler oder andere

Fortpflanzungsschäden und Atemwegserkrankungen. Einige Beispiele für die Chemikalien

enthalten:

• Blei aus bleihaltigen Farben
• Kristallines Siliziumdioxid aus Ziegeln, Zement und anderen Mauerwerksprodukten Arsen und Chrom aus chemisch behandeltem Holz
  Ihr Risiko durch diese Belastungen variiert, je nachdem, wie häufig Sie diese Art von Arbeit verrichten. So reduzieren Sie Ihre Belastung durch diese Chemikalien: Arbeiten Sie in einem belüfteten Bereich und mit zugelassener Sicherheitsausrüstung, wie z. B. Staubmasken, die speziell dafür entwickelt wurden, mikroskopisch kleine Partikel herauszufiltern.
  Beim Strahlen entsteht gesundheitsschädlicher Staub. Alle Personen im Strahlbereich müssen eine ordnungsgemäß angepasste und gewartete, NIOSH-zugelassene Atemschutzmaske mit Luftzufuhr tragen.

SILIKOSE UND ANDERER STAUB WARNHINWEISE:

Das Einatmen von Quarzsandstaub kann Silikose verursachen, eine tödliche Lungenkrankheit. Das Einatmen von Staub während Strahlarbeiten kann außerdem Asbestose und/oder andere schwere oder tödliche Krankheiten verursachen. Jeder, der strahlt, mit Medien umgeht oder diese verwendet, die giftige Substanzen oder Medien mit mehr als 0,01 Prozent kristalliner Kieselsäure enthalten, sowie jeder, der sich im Bereich des Staubes aufhält, muss einen von NIOSH zugelassenen, gut gewarteten, luftgespeisten Atemschutz für Strahlarbeiten tragen. Gesundheitsschädlicher Staub kann nach Beendigung des Strahlvorgangs noch lange Zeit in der Luft schweben und schwere Verletzungen oder den Tod verursachen.

Bevor Sie die Atemschutzmaske abnehmen, verwenden Sie ein Luftüberwachungsgerät, um zu ermitteln, ob die Atmosphäre zum Atmen sicher ist. Wenden Sie sich an die örtliche OHSA- oder NIOSH-Stelle, um die richtige Atemschutzmaske für Ihren speziellen Einsatzzweck zu bestimmen.

Atemschutzgeräte mit Druckluft entfernen oder schützen nicht vor Kohlenmonoxid (CO) oder anderen giftigen Gasen. Verwenden Sie ein Kohlenmonoxid-Entfernungsgerät und ein Überwachungsgerät zusammen mit dem Atemschutzgerät, um Luftqualität der Klasse D sicherzustellen. Befolgen Sie alle geltenden OSHA-Standards und die OSHA-Vorschrift 1910.134(d).

BEWAHREN SIE DIESE ANLEITUNG AUF Sie

benötigen diese Anleitung für die Sicherheitshinweise, die Bedienungsanweisungen, die Teileliste und die Garantie. Bewahren Sie sie an einem sicheren und trockenen Ort auf. zukünftige Bezugnahme.

WICHTIGE SICHERHEITSHINWEISE

WARNUNG: Bei der Verwendung von Werkzeugen wie Ihrem Luftkompressor, egal ob dieser mit Elektromotor oder Benzinmotor, grundlegende Sicherheitsvorkehrungen sollten immer befolgt werden, um das Risiko von Feuer, Stromschlag und Verletzungen zu verringern. Sie sollten Lesen Sie die Sicherheitshinweise Ihres Luftkompressors, bevor Sie mit dem Schleifen beginnen Strahlen mit diesem Werkzeug.

PRODUKTPARAMETER

Tankvolumen	10 Gallonen
Arbeitsdruck	60-110 PSI
Luftverbrauch:	6-25 cfm
Empfohlene Schleifleistung:	18,5 Liter

Aufmerksamkeit:

1. Verwenden Sie kein Zubehör, das nicht speziell dafür vorgesehen ist und vom Werkzeughersteller empfohlen.
2. Lassen Sie vor dem Gebrauch das Wasser aus dem Luftkompressor ab, um sicherzustellen, dass die Luft trocken ist und Vermeiden Sie die Bildung von Verklumpungen des Strahlmittels, da es sonst nicht funktioniert.
3. Eine der Keramikdüsen wurde am Produkt installiert.

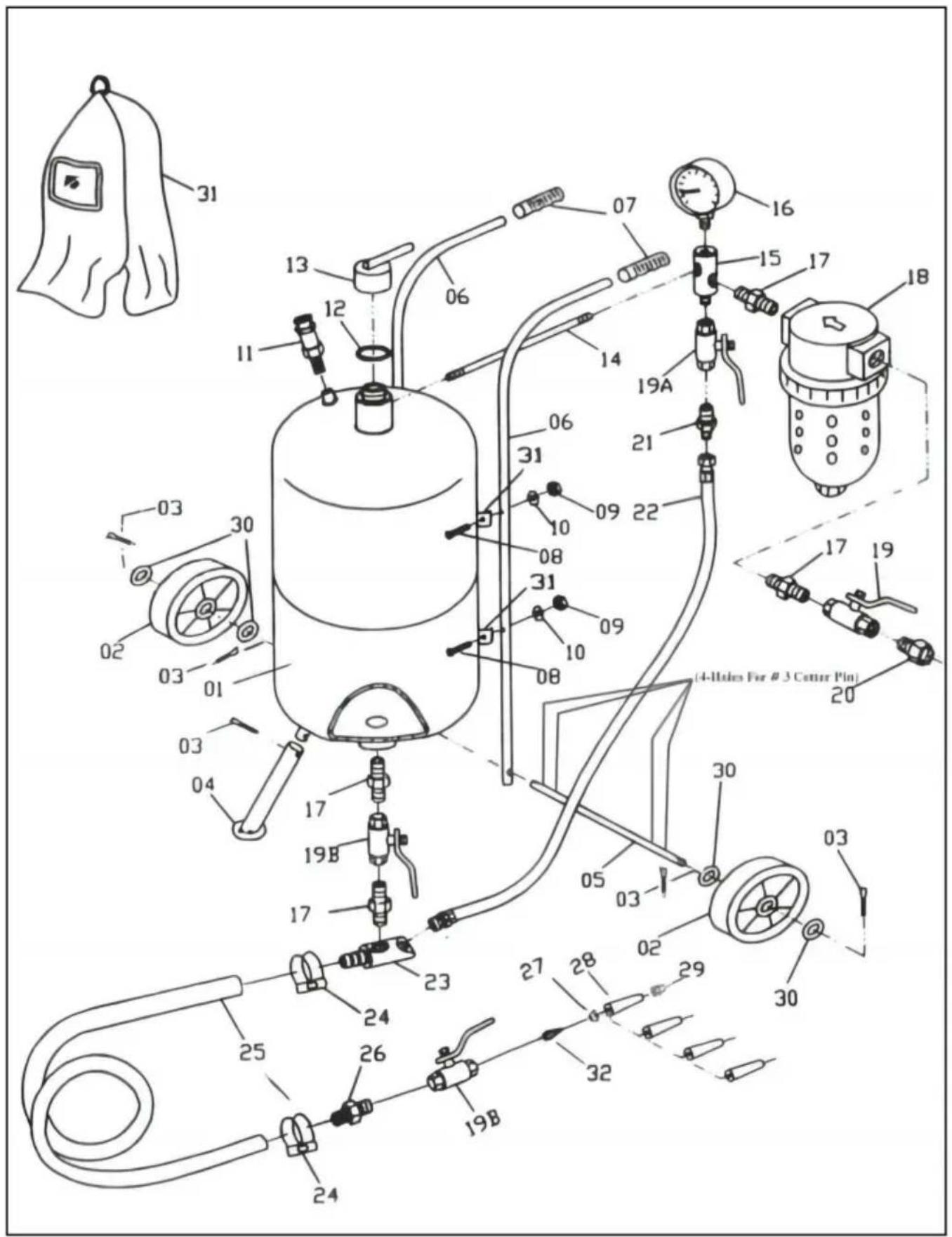

TEILELISTE

verwenden.
1. Bitte entsorgen Sie alle Plastiktüten sorgfältig und bewahren Sie sie außerhalb der Reichweite von Kindern auf und Haustiere.
2. Überprüfen Sie alle mitgelieferten Komponenten anhand der Liste in diesem Handbuch.
Sie haben alle aufgelisteten Teile.
3. Obwohl Sie bei der Herstellung dieses Produkts besondere Sorgfalt walten lassen, müssen Sie Gehen Sie bei der Montage vorsichtig vor, um Kratzer durch scharfe Kanten zu vermeiden.
4. Tragen Sie bei der Montage eine Schutzbrille und Schutzhandschuhe.
5. Das Produkt sollte auf einer ebenen Fläche platziert werden.

MONTAGEANLEITUNG

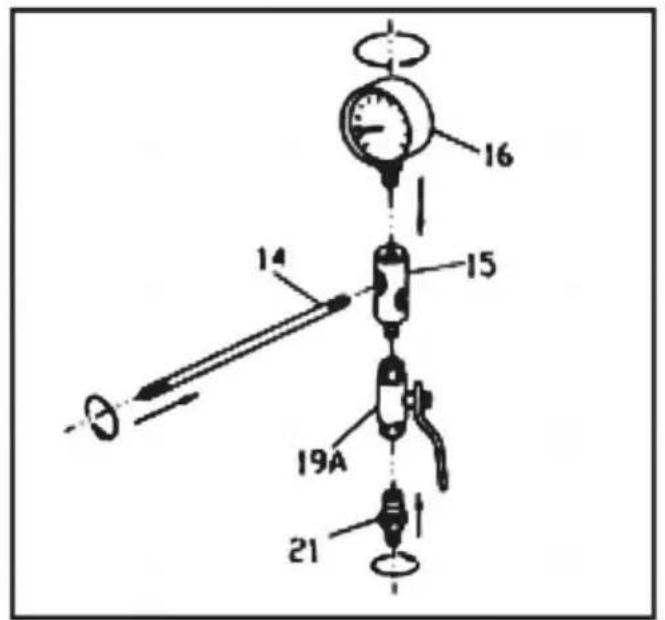

1. Schritt 1, Zusammenbau des Ansaugkrümmers, finden Sie in der Zeichnung.
   Zuerst das Manometer (16) an der Oberseite des Ansaugkrümmers anbringen und den
   Manometer so einstellen, dass es über die Oberseite des Tanks sichtbar ist. Als nächstes befestigen Sie die Drossel
   Ventil (19A) an der Unterseite des Verteilers anbringen. Den Nippelverbinder (21) an der
   Drosselventil. Befestigen Sie das Verbindungsrohr (14) am Verteiler.

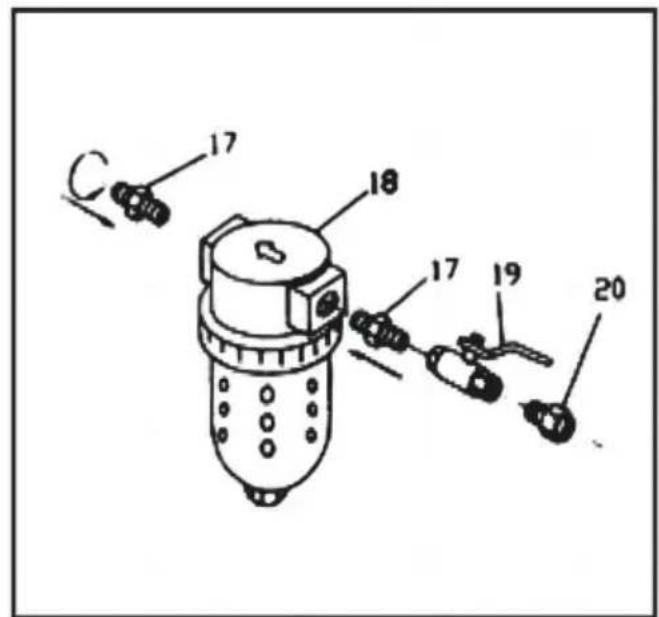

2. Um den Wasserabscheiderfilter (18) zusammenzubauen, siehe Zeichnung für Schritt 2. Auf
   beiden Seiten des Filters wird ein Nippelanschluss (17) eingeschraubt.
   Luftzufuhrventil (19) mit dem Nippelanschluss (17) verbinden und dann den Stecker/Buchse
   Anschluss (20) an die andere Seite des Luftzufuhrventils. Wenn Sie bereit sind,
   Betreiben Sie das Strahlgerät, der Luftschlauch vom Kompressor wird an der
   Stecker/Buchse (20).

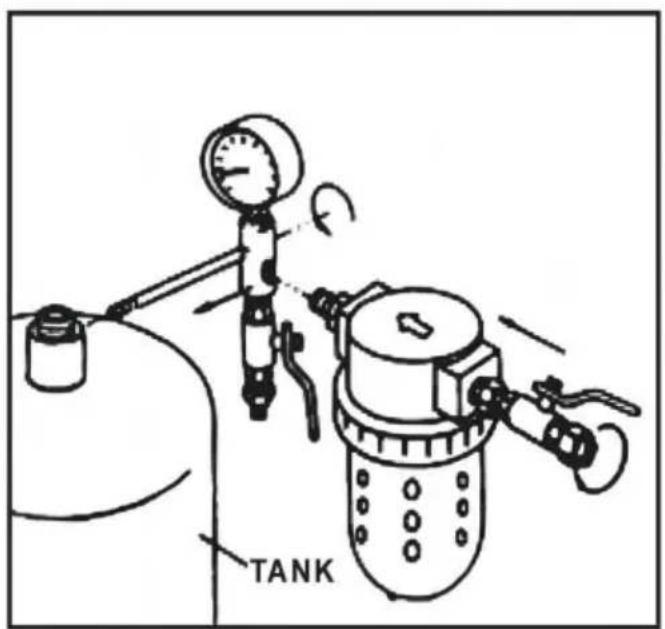

3. Stellen Sie den Tank (01) mit den vier Clips nach oben auf einen Tisch. Schritt 1 finden Sie in der Zeichnung.
   Schrauben Sie den Wasserabscheider (18) und seine Teile in die seitliche Öffnung des Ansaugstutzens.
   Dann das offene Ende des Verbindungsrohres (14) mit dem Ansaugkrümmer (15) verschrauben
   und Manometer (16) in der Gewindebohrung an der Seite des Einfüllstutzens befestigt
   Rohr oben auf dem Tank. Achten Sie erneut darauf, dass Verteiler und Messgerät vertikal sind.

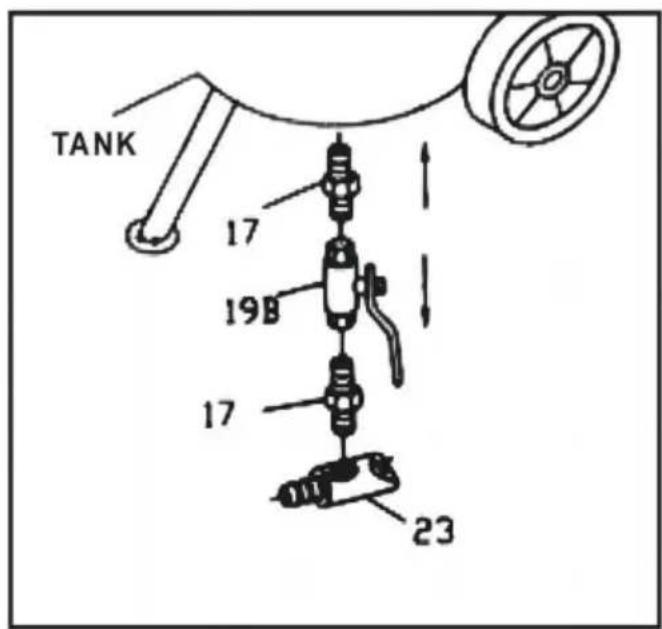

4. Schritt 4, Montage des Strahlmittelauslassventils in die
   Loch am Boden des Tanks; Befestigen Sie die vier Teile in der Reihenfolge: Nippelverbinder (17);
   Strahlmitteldosierventil (19B); Anschlussnippel (17) und Strahlmittelauslassrohr

(23).

16 15 14 19A 21

step 1

C 17 18 17 19 20

step 2

TANK

step 3

TANK 17 19B 17 23

step 4

1. Schritt 5, Montage des Düsen-TOTMANN-Ventils (34), finden Sie in der Zeichnung. Bei diesem Montagevorgang wählen Sie eine der vier Düsen (28) aus. Dies ist keine dauerhafte Auswahl, da Sie die Düsen je nach auszuführender Arbeit wechseln können.

Den Adapter (26) in das TOTMANN-Ventil (34) der Düse schrauben. Die Dichtung (27) in den Nippelanschluss schrauben, dann eine Düse (28) und die Düsenüberwurfmutter (29) hinzufügen.

1. Informationen zum Anschließen der Strahlmitteldosierventilbaugruppe (Schritt 4) und der Baugruppe (Schritt 5) finden Sie in der Zeichnung für Schritt 6. Schieben Sie die beiden Schlauchschellen (24) über jedes Ende des Strahlmittelschlauchs (25), drücken Sie ein Ende des Schlauchs über den Nippel am Strahlmittelauslassrohr (23) und das andere Ende über den Adapter (26).

Enden sollten fest auf den Nippeln sitzen. Schieben Sie die Schlauchschellen entlang des Schlauches an jeden Nippel und ziehen Sie die Klemmen sehr fest an.

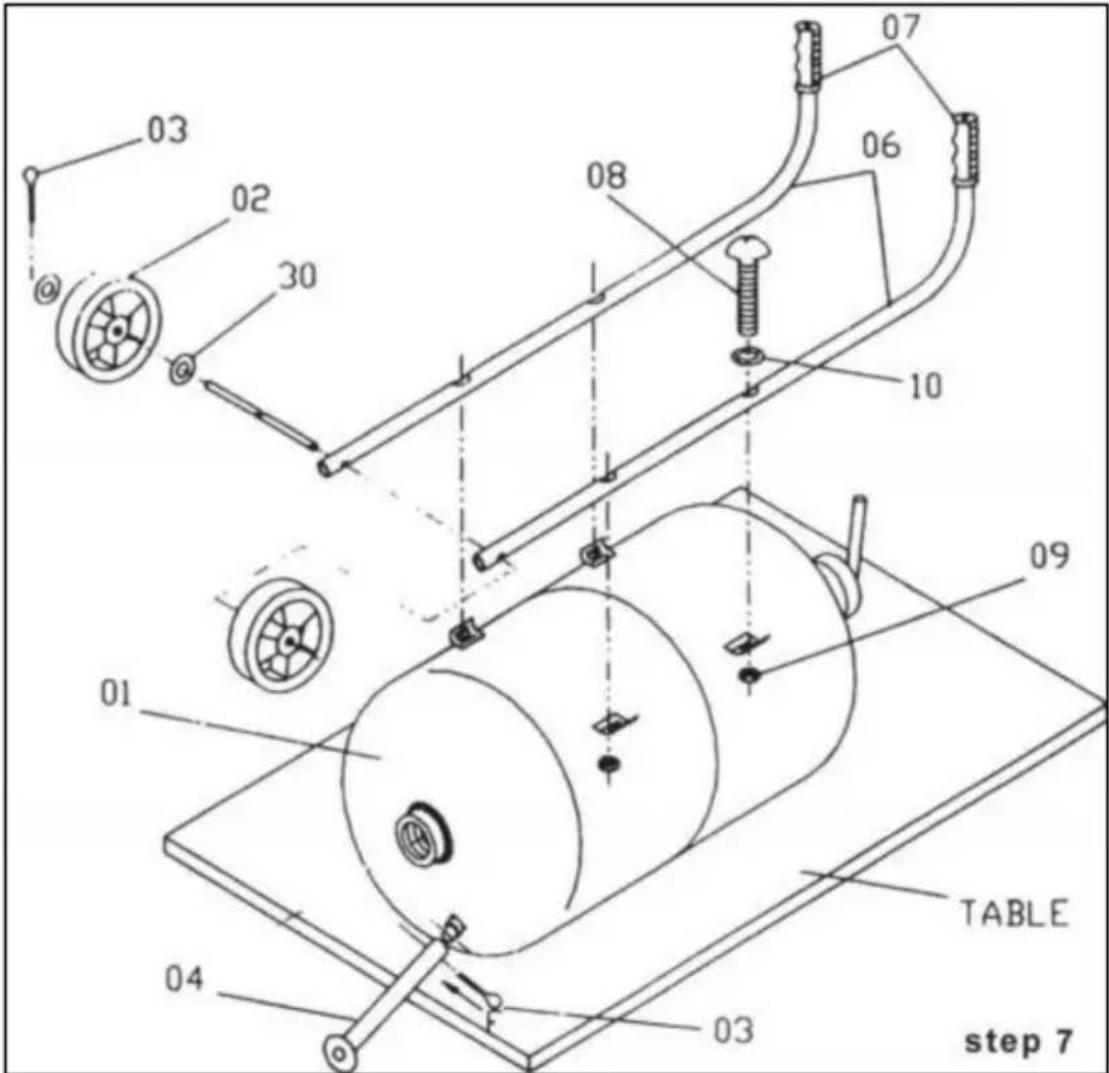

1. Befestigen Sie die beiden Lenker (06) mit vier Zylinderschrauben (08) und vier Unterlegscheiben (10) und vier Sechskantmuttern (09). Hinweis: Die gebogenen Enden des Griffs müssen nach oben zeigen.

2. Suchen Sie die Achse (05) und schieben Sie sie durch die Löcher an den Seiten des Lenkers (06). Platzieren Sie an jedem Ende der Achse ein Rad (02) und befestigen Sie es mit Splinten (03) und Unterlegscheibe (30).

3. Stecken Sie den Festfuß (04) auf die Halterung am Boden des Tanks in der Nähe des Kante.Benutzen Sie Ihren letzten Splintstift (03), um den Fuß am Tank zu befestigen.

4. Bevor Sie mit der Arbeit beginnen, gehen Sie jede Verbindung noch einmal durch, Überprüfen Sie, ob alles fest sitzt und richtig funktioniert.

03 02 30 08 06 10 09 01 TABLE 04 03 step 7

WARNUNG!

Das Abtrennen des Schlauches, während das Gerät unter Druck steht, kann zu schweren Verletzungen oder Verwenden Sie Sicherungsstifte und Sicherungskabel an allen Kupplungsverbindungen, um

Verhindern Sie ein unbeabsichtigtes Trennen von Schlauchkupplungen.

Wenn aufschraubbare Luftschlauchkupplungen verwendet werden, müssen diese mit einem Sicherheitsschloss gesichert werden.

Stifte oder Drähte, um ein versehentliches Trennen unter Druck zu verhindern. Schlauch

Das Trennen unter Druck kann zu schweren Verletzungen führen.

SICHERHEITSVORKEHRUNGEN FÜR DRUCKSTRAHLER

ACHTUNG: LESEN SIE DIESE SICHERHEITSHINWEISE GANZE TEILE DER BEDIENUNGSANLEITUNG SIND IN DIESE WARNHINWEISE.

Diese Verfahren erheben keinen Anspruch auf Vollständigkeit, da viele Variablen in

das Strahlfeld. Daher BESTEHEN WIR DARAUF, dass Hände, Ohren, Mund, Nase und Augen jederzeit mit geeignetem Schutz bedeckt sind.

1. Legen Sie keine Finger, Körperteile oder Komponenten in die Dichtung des Einfüllstopfens

Bereich, wenn die Strahlmaschine unter Druck steht. Wenn Körperteile nicht vor

im Bereich der Einfüllschraube kann zu schweren Verletzungen führen.

1. Überschreiten Sie den maximalen Betriebsdruck von 125 PSI nicht.

Ein maximaler Betriebsdruck unter 125 PSI kann zum Platzen der Strahlmaschine und damit zu schweren oder tödlichen Verletzungen führen.

1. Jeder im Explosionsbereich, einschließlich des Gerätebedieners, sollte

Verwenden und warten Sie ein von NIOSH zugelassenes Atemschutzgerät mit Luftzufuhr, auch nach dem Sprengen hat aufgehört. Gesundheitsschädlicher Staub kann lange Zeit in der Luft schweben

nachdem die Sprengungen beendet wurden und es zu Verletzungen oder Todesfällen gekommen ist.

1. Vor dem Gebrauch des Hochdruckreinigers: Schutzbrille, Handschuhe und

NIOSH-zugelassen. Atemschutz. Tragen Sie diese Schutzausrüstung immer bei der Arbeit

und während der Wartung Ihres Strahlgeräts. Während eine Schutzhaube vorhanden ist, um

schützen Sie sich vor herumfliegenden Teilen beim Gebrauch der Maschine, die Haube

bieten Schutz vor luftgetragenen Partikeln. Eine gut gewartete Luftversorgung

Jeder, der Sprengarbeiten durchführt, muss einen Atemschutz tragen.

1. Tragen Sie dicke Handschuhe, um Ihre Hände zu schützen.

2. Verwenden Sie Rückwände, um zu verhindern, dass Sprühnebel jemanden oder etwas anderes trifft

weil der Staub eine weite Strecke zurücklegt. Strahlen Sie in einem großen offenen Bereich, um

Schleifmittelansammlung in den umliegenden Bereichen.

1. Den Medienbehälter nicht am Strahlmittelschlauch herumziehen oder umfallen lassen, da

Fitting kann brechen und die Maschine unsicher machen. Medien und Luft unter 125 PSI haben eine sehr hohe Zerstörungskraft. Lassen Sie eine unter Druck stehende Maschine niemals unbeaufsichtigt. Wenn ein Notfall eintritt, wie zum Beispiel ein geplatzter Strahlschlauch, die Maschine abschalten sofort.

1. Lassen Sie die Luft durch das Einlassventil aus dem Tank ab und trennen Sie die Stromversorgung, bevor Wartungsreinigung jeglicher Art. Beim Entfernen der Düse ist Vorsicht geboten ausgeübt werden, da bei verstopfter Düse möglicherweise immer noch Luftdruck im Schlauch vorhanden ist.

2. Führen Sie für einen sicheren Betrieb die empfohlene vorbeugende Wartung am Blaster durch Tank, Fernbedienung und Zubehör. Ersetzen Sie alle verschlissenen Teile, bevor sie versagen. Der sofortige Austausch verschlissener Komponenten ist erforderlich. Bei Nichtaustausch verschlissener Komponenten könnten den Bediener oder umstehende Personen hohen Geschwindigkeiten aussetzen Medien und Druckluft, was zu schweren Verletzungen führen kann.

3. Verwenden Sie im Gerät keine ätzenden Materialien jeglicher Art. Verwenden Sie nur saubere, trockene Medien.

4. Spleißen Sie keine Schläuche mit abrasivem Material. Die Spleißstelle nutzt sich schnell ab und kann Strahlmittel über die Umgebung sprühen. Ein verschlissener Strahlschlauch kann plötzlich versagen, platzen, Kupplungen und Düsenhalter können verschlissene Schläuche nicht ausreichend greifen, sodass sie unter Druck weggeblasen werden. Druckluft und Strahlmittel entweichen

durch einen geplatzten Schlauch oder eine nicht angeschlossene Kupplung oder Düsenhalterung können schwere Verletzung.

1. Schweiß-, Schleif- oder Bohrvorgänge an der Strahlanlage können das Gefäß schwächen. Druckluft kann zu einem Bruch einer geschwächten Strahlanlage führen, was zu schweren oder tödlichen Verletzungen führen kann. Schweißen, Schleifen oder Bohren an der Strahlanlage Maschinenbehälter ohne einen Stempel des National Board R macht die ASME- und National ggf. Zertifizierung durch den Vorstand.

2. Stellen Sie die Maschine immer so auf, dass der Auslass von Objekten weg zeigt oder Personen. Halten Sie Abstand vom austretenden Strahlmittel. Es kann mit hoher Geschwindigkeit. Der Aufprall des austretenden Strahlmittels kann schwere Verletzungen verursachen.

3. Verwenden Sie keine elektrischen Adapter, die den Erdungsstift bei 115 Volt ausschalten. Stecker. Wenn die Maschine nicht ordnungsgemäß geerdet wird, kann es zu Verletzungen durch Stromschlag kommen und Geräteschäden. Um die Möglichkeit statischer Elektrizität und deren Um damit verbundene Gefahren zu vermeiden, erden Sie die Strahlmaschine stets.

4. Verwenden Sie dieses Gerät nicht in Bereichen, die als gefährlich gelten könnten oder wo entflammbare Gase oder Flüssigkeiten vorhanden sind. Andernfalls kann es zu einem Explosion mit schwerer Verletzungsgefahr.

5. Bei der Verwendung dieses Geräts kann statische Elektrizität entstehen. Verwenden Sie es nicht innerhalb fünfzig Fuß von explosiven, potentiell explosiven Substanzen oder deren Dämpfen als Es kann zu einer Explosion kommen.

6. Überfüllen Sie den Tank nicht mit Medium. Füllen Sie den Tank nicht bis auf 6 Zoll unter den Rand des Tank.
7. Lassen Sie vor dem Öffnen des Behälters den Luftdruck im Strahlmittelbehälter ab.

Hierzu das Luftzufuhrventil (19) schließen und durch Drücken den TOTMANN-

Ventil(1), um den Druck in der Leitung abzulassen. Stellen Sie sicher, dass das Tankdruckmanometer Wenn der Wert Null anzeigt, öffnen Sie den Tank.

1. HALTEN SIE DEN KORREKTEN LUFTDRUCK AUFRECHT, maximal 110 PSI wird empfohlen, der Druck darf 125

PSI nicht überschreiten. Wenn der Druck 125 PSI übersteigt, stoppen Sie alle Arbeiten sofort und trennen Sie den Luftkompressor, um den Überdruck abzubauen.

Untersuchen Sie das Druckproblem des Blasters erst, wenn das Manometer anzeigt null.

BEDIENUNGSANLEITUNG

OPERATIONSTECHNIK:

1. Luftschlauch an Lufteinlassventil anschließen. Der Hersteller empfiehlt die Verwendung von mindestens Luftschlauch mit 1/2" Innendurchmesser Die Verwendung eines Luftschlauchs mit weniger als 1/2" Innendurchmesser begrenzt Luftvolumen und führen zu einem schlechten Betrieb des Geräts. Vor dem Einblasen von Luft sicherstellen, dass Luft Einlassventil und Düsenventil befinden sich in der Stellung OFF. Bei geschlossenem Totmannventil und Einfüllstopfen fest, öffnen Sie das Lufteinlassventil, damit die Luft unter Druck gesetzt werden kann. Betriebsbereich der Einheit beträgt 40 bis 110 PSI Hinweis: Für die richtige Düsenauswahl siehe Düsenauswahl Tabelle auf Seite 11. Nach der richtigen Düsenauswahl setzen Sie die Düse in die Halterung ein erneut Unterlegscheibe und Überwurfmutter über die Düse schieben und mit der Hand festziehen.
2. Der Pressure Blaster ist mit einem einzigartigen halbautomatischen Pull-Up-Verschluss ausgestattet Design. Der Hersteller empfiehlt ein feines Schleifmittel mit einer Körnung ähnlich dem von Speisesalz. Dies gewährleistet einen ordnungsgemäßen Durchfluss und verringert die Möglichkeit von Düsen Verstopfung. Wenn Sie bereit sind, den Behälter unter Druck zu setzen, ziehen Sie den Verschluss hoch und schalten Sie einströmende Luft. Der innere Luftdruck dichtet den Verschluss ab.
3. Mit dem Strahler Druck- und Strahlmittelflussreglerventil an der Basis der Einheit geschlossen, Kugelhahn öffnen, damit Luft durch den Bypass-Schlauch zur Basis des Geräts strömen kann. Halten Sie dann den Strahlmittelschlauch am Düsenhaltergehäuse mit der Düse nach

weg von Gerät und Bediener, drücken Sie schnell das Totmannventil vollständig auf und Stellen Sie das Regelventil am Boden des Tanks ein, um das Strahlmittel in den Luftstrom zu leiten. Langsam öffnen Sie das Regelventil, bis das Schleifmittel leicht sichtbar ist. Sobald das Regelventil Das Durchflussventil ist auf die gewünschte Einstellung eingestellt. Weitere Einstellungen sollten nur erforderlich beim Wechsel der Strahlmittelsorte oder bei Verwendung einer Düse mit Es wird ein anderer Innendurchmesser verwendet. Wird das Regelventil zu weit geöffnet, verstopft der Schlauch oder Düse.

Für eine optimale Leistung sollte das Totmannventil schnell geöffnet und geschlossen werden.

WARNUNG!

Das Abtrennen des Schlauches, während das Gerät unter Druck steht, kann zu schweren Verletzungen oder Verwenden Sie Sicherungsstifte und Sicherungskabel an allen Kupplungsverbindungen, um Verhindern Sie ein unbeabsichtigtes Trennen von Schlauchkupplungen.

Bei Verwendung von Schraubkupplungen für Luftschläuche müssen diese mit einem Sicherheitsschloss gesichert werden. Stifte oder Drähte, um ein versehentliches Trennen unter Druck zu verhindern. Schlauch Das Trennen unter Druck kann zu schweren Verletzungen führen.

Anforderungen an die Luftstrahlmittelversorgung

Beim Strahlen wird eine große Luftmenge bei hohem Druck benötigt. Die Effizienz von Ihr Strahlgerät kann durch die Verwendung einer zu kleinen Luftmenge beeinträchtigt werden. Zufuhrschlauch, zu geringer Luftdruck oder zu große Düse.

Schlauch-ID	Schlauchlänge Düsen	ID CFM (110 PSI)		Verwendung von SchleifmittelnPro Stunde
3/8"	50 Fuß	3/32 Zoll	6	60 Pfund
3/8"	25 Fuß	7/64"	12	100 Pfund
1/2"	50 Fuß	1/8 Zoll	15	150 Pfund
1/2" 9/64" 20	25 Fuß			200 Pfund

Wir empfehlen einen Luftdruck im Bereich von 60-110 PSI. beste Ergebnisse.

LADEN VON SCHLEIFMITTELN IN DEN TANK

1. Überprüfen Sie das Strahlmittel, um sicherzustellen, dass es trocken ist und weder das Dosierventil (19B), das Strahlmittelauslassrohr (23), den Schlauch (25) noch andere Komponenten verstopft.
2. Ziehen Sie die Schutzkleidung, die Kapuze und die MSHA/NICOSH-zugelassene Respirator.
3. Das Luftzufuhrventil (19) in die Aus-Position (horizontal) drehen.
4. Durch Herunterdrücken das Totmannventil (34) der Düse öffnen.
5. Beobachten Sie das Druckmessgerät (16) und stellen Sie sicher, dass es Nulldruck anzeigt.
6. Den Einfülldeckel (13) von der Oberseite des Tanks entfernen. 6.
7. Setzen Sie den Trichter (31) ein und gießen Sie das Strahlmittel in den Trichter. genug in den Tank, um die anstehende Arbeit zu erledigen. Aber wenn es sich um eine große Arbeit handelt, füllen Sie den Tank nur 3/4 voll und bei Bedarf nachladen, um die Arbeit zu beenden.
   TIPPS: Wenn die Luftfeuchtigkeit 90/100 % beträgt, kann der Siphon (18) nicht die gesamte Feuchtigkeit in einem 3/4 Tank. Es ist besser, die Menge an Schleifmittel zu reduzieren, mehr zu laden häufig und entleeren Sie den Siphon häufiger. Dadurch wird die Möglichkeit verringert, Verstopfung des Tankbodens oder der Leitung.
8. Wenn sich die richtige Menge Strahlmittel im Behälter befindet, schließen Sie den Einfüldeckel (13).
9. Das Düsenabsperrventil (198) schließen und das Luftzufuhrventil (19) öffnen.
10. Achten Sie auf Luftlecks am Einfülldeckel, wenn Sie beginnen, den Tank vom Tankdeckel aus unter Druck zu setzen. Kompressor. Beheben Sie alle Lecks vor dem Betrieb.

LUFTKOMPRESSOR-EMPFEHLUNG

Um einen effizienten Betrieb Ihres Luftkompressors zu gewährleisten, befolgen Sie diese Richtlinien: Verwenden Sie einen kleinere Düse zur Regelung des Luftbedarfs.

1. Strahlen Sie nicht ununterbrochen. Unterbrechen Sie den Strahlvorgang regelmäßig, damit die Kompressor zum Abkühlen.
2. Kein Kompressor ist dafür ausgelegt, ständig mit voller Drehzahl zu laufen. Verwenden Sie 70 % der Nenndrehzahl Ausgang. Verwenden Sie einen mindestens 1/2" Luftschlauch oder ein Metallrohr von Ihrem Luftkompressor, um der Blaster. Wenn Ihr
3. Der Kompressor erzeugt eine übermäßige Menge an Feuchtigkeit. Wir empfehlen die Verwendung

eine Wasserfalle oder einen Feuchtigkeitsabscheider. Öffnen Sie das Entlüftungsventil, bis das Wasser langsam fließt kontinuierlich ab.

1. Der Luftkompressor sollte am Boden des Vorratsbehälters durch eine Ablassventil und sollte täglich abgeblasen werden. Es ist nicht ungewöhnlich, drei oder vier Gallonen Wasser aus dem Vorratstank an einem Tag mit hoher Luftfeuchtigkeit. Eine zusätzliche Versorgung Tank wird helfen.

2. Halten Sie beim Strahlen entstehenden Staub und Strahlmittel von der Luftkompressoreinheit fern. Beachten Sie die maximalen Luftdruckanforderungen für den Blaster und stellen Sie entweder Ihre Lassen Sie den Kompressor innerhalb dieser Grenzen laufen oder verwenden Sie ein Druckregelventil, um die den Luftdruck auf den entsprechenden Bereich.

VERWENDUNG VON SCHLEIFMITTELN

1. Wenn Feuchtigkeit im Medium ist, wird es schließlich den Blastertank beschädigen oder den Halten Sie das Medium und den Kompressor trocken, um dieses Problem zu vermeiden.
2. Wenn das Medium feucht ist, sieben und trocknen Sie es vor der Verwendung.
3. Lassen Sie nach dem Strahlen kein Strahlmittel im Tank, da es Feuchtigkeit aufnehmen kann und die Sprengleistung beeinträchtigen.
4. Lagern Sie die Medien an einem trockenen Ort; halten Sie sie vom Boden oder Betonboden fern auf einer Holzpalette.
5. Wenn die Luftfeuchtigkeit zu hoch ist, ist das Strahlen zu diesem Zeitpunkt möglicherweise nicht ratsam.
6. Erwägen Sie die Verwendung unterschiedlicher Qualitäten oder verschiedener Medientypen, um Düsen zu verhindern Verstopfung durch hohen Feuchtigkeitsgehalt.
7. Verwenden Sie keinen Sand.

Warnung!

Füllen Sie den Druckbehälter nicht bis auf sechs (6) Zoll unter den Rand des Behälters. Wenn ein Wenn der Schlauch während des Gebrauchs versehentlich abgetrennt wird, kann es zu Medienspritzern kommen.

Beachten Sie die WARNHINWEISE zu den Atemwegen am Anfang des Handbuchs. Schwarze Schönheit

Black Beauty wird verwendet, wenn Farbe und Rost von Stahl entfernt werden müssen, wie zum Beispiel Karosserien, Panzer oder schwere Maschinen. Black Beauty ist Silica überlegen, weil es enthält nur 0,1% freie Kieselsäure, ist schneller schneidefähig, wiederverwendbar, feuchtigkeitsfrei und keine Feuchtigkeit verpacken oder aufnehmen.

Stahlsplitt

Stahlsand schneidet extrem schnell auf rostigem Metall und schwer zu entfernender Farbe. Stahl

Körnung ist beliebt, weil sie eine sehr glatte Oberfläche hinterlässt. Sie ist auch vergleichbar in

Preislich vergleichbar mit den meisten anderen Spezial-Schleifmitteln. Stahlsand wird in Rezyklaten empfohlen.

Systeme oder Schränke.

Glasperle

Glasperlen werden verwendet, um ein satiniertes oder mattes Finish zu erzeugen. Glasperlen werden empfohlen in Rückgewinnungssystemen oder Schränken.

Aluminiumoxid

Aluminiumoxid ist ein hochwertiges Schleifmittel, das schärfer ist als Sand (nicht

empfohlen) und schneidet doppelt so schnell wie Sand. Es hinterlässt eine glatte, strukturierte Oberfläche

ohne Vertiefungen. Aluminiumoxid ist rauer als Glasperlen und kann über

und immer wieder. Es ist eines der wirtschaftlichsten Schleifmittel, das Sie in jedem verwenden können

Rückgewinnungssysteme oder Schränke.

Kunststoffsplitt

Wird hauptsächlich zum Entfernen von Aluminium und Glasfaser verwendet. Ideal zum Entfernen von Farbe. Leicht

Oxidation und Oberflächenrost. Empfohlen für den Einsatz ist Strahlkabinen, weil es

erzeugt sehr wenig Staub. Wirkt schnell, hält lange und erhöht die Sichtbarkeit im

der Schrank.

TIPPS ZUR FEHLERSUCHE

PROBLEM/URSACHE	MÖGLICHE LÖSUNG
Aufwallen des Explosionsstroms:
Luftdruck zu niedrig	Siehe „Luftdruckmangel“
Zu viele Medien	Medienventil einstellen
Übermäßiger Medienkonsum:
Medienventil zu weit geöffnet	Leicht schließen
Luftdruck zu niedrig	Druckmessgerät prüfen
Verstopfungen und Blockierungen des Strahlmittelflusses:
Trümmer in den Medien	Spülen und SiebenVerwenden Sie eine kleinere KörnungMediengröße zu
Düsenstopfen	Größere Düse verwenden
Düsenstopfen	Medienventil einstellen
Nasse Medien	Trockene Medien, Wasser aus der Luft ablassen
Feuchtigkeit in abrasiven Medien:
Nasse Medien	Wechseln oder verwenden Sie trockene Medien
Wasser in der Luft	Wasser aus Luftleitungen ablassen
Wasser im Tank	Entleeren, trocknen und neu befüllen
Feuchtes Wetter:
Mäßige Luftfeuchtigkeit	Halten Sie die Medien so trocken wie möglich
Mäßige Luftfeuchtigkeit	Trockner oder Feuchtigkeitsabscheider verwenden
Hohe Luftfeuchtigkeit	Vermeiden Sie diese Nutzungsdauer, wenn möglich
Überforderter Kompressor:
Kompressor zu klein	Beschränken Sie die Nutzungsdauer
Düsengröße zu groß	Kleinere Größe verwenden
Zu viele Lecks in den Rohrleitungen	Rohrleitungen abdichten und festziehen
Löcher im Strahlmittelschlauch	Schlauch ersetzen
Luftfilter am Kompressor verstopft	Sauber
Luftdruckmangel:
Kompressor zu klein	Kleinere Düse verwenden
Versorgungsventile nicht in voller Stellung	Offene Ventile
Düsengröße zu groß	Kleinere Größe verwenden
Lecks in Rohrleitungen	Rohrleitungen abdichten und festziehen
Löcher im Strahlmittelschlauch	Schlauch ersetzen
Luftfilter am Kompressor verstopft	Filter reinigen

groß

Urethandichtung abgenutzt oder verschmutzt	Dichtung reinigen oder ersetzen
Fehlender Strahlmittelfluss:
Blastertank leer	Tank füllen
Feuchtigkeit im Medium	Trockene Medien
Nicht genug Luftdruck	System prüfen
Strahlmittelschlauch geknickt	Schlauch begradigen
Trümmer in den Medien	Medien reinigen oder prüfen

WARTUNG

WARNUNG!

Die Nichtbeachtung der folgenden Punkte vor der Durchführung von Wartungsarbeiten kann zu schwere Verletzungen oder Tod durch plötzlich freigesetzte Druckluft:

• Strahlgerät drucklos machen.
  • Stromversorgung trennen.
• Sperren und kennzeichnen Sie die Druckluftversorgung.
• Entlüften Sie die Luftzufuhrleitung zur Strahlpistole.

Der sofortige Austausch verschlissener Komponenten ist erforderlich.

Komponenten könnten den Bediener oder umstehende Personen Hochgeschwindigkeitsmedien aussetzen und Druckluft kann zum Tod oder zu schweren Verletzungen führen.

Undichtigkeiten an Kupplungen und Düsenhaltern deuten auf verschlissene oder locker sitzende Teile hin. Düsenhalter und Kupplungen, die nicht fest auf den Schlauch passen, sowie Düsen, die nicht fest in Düsenhaltern sitzen, können sich unter Druck lösen. Stöße von

Düsen, Kupplungen, Schläuche oder Strahlmittel sowie Teile, die unter Spannung getrennt wurden Druck kann schwere Verletzungen verursachen. Um eine lange und effiziente Lebensdauer zu gewährleisten des Totmannhebels wird dringend empfohlen, die folgenden Verfahren durchzuführen gefolgt:

1. In regelmäßigen Abständen (nach 5-6 Monaten mäßiger Nutzung oder nach 10-15 Stunden starker Ersetzen Sie bei der industriellen Verwendung alle Schlauchadapter, die nur für den Einsatz mit Strahlmitteln vorgesehen sind.

2. Ersetzen Sie den Gummidichtungsblock nach 7-10 Stunden Gebrauch, um die ordnungsgemäße Abschaltung.

3. Überprüfen Sie den Strahlmittelschlauch, wenn er häufig zu lecken beginnt oder Strahlmittel oder Luft austritt. Schlauch- oder Griffbereich.

4. Ersetzen Sie die Düse, wenn sie durch die nächstgrößere Größe abgenutzt ist.
5. Überprüfen Sie die Urethandichtung im Pull-Up-Verschluss, wenn die Luft übermäßig austritt von der Öffnung (achten Sie darauf, dass die Dichtung frei von Medien ist).

ANDERE WARTUNGSARTIKEL

1. Sie sollten alles daran setzen, Ihren Luftkompressor vor Schäden zu schützen, die er
   durch Ihre Strahlarbeiten erhalten können. Ihre beste Option ist, die
   Kompressor gegen den Wind vom Strahlmittel, und je größer die Entfernung
   zwischen ihnen, desto besser. Ansonsten sollten Sie weiterhin Standard
   Wartungsverfahren für den Kompressor.

2. Einige Teile des Strahlgeräts verschleiben viel schneller als andere.

Teile, die besondere Aufmerksamkeit erfordern, tragen das Luft-/Schleifmittelgemisch, beginnend mit dem

Strahlmittelschlauch (25) und durch die Metallfüllungen hindurch das TOTMANN-Ventil (34)

und den Keramikdüsen (28).

1. Wenn in einem dieser Teile Luft austritt, sollten Sie alle Arbeiten unterbrechen und herausfinden, 3. was

repariert oder ersetzt werden muss. Im Neuzustand hat der Strahlmittelschlauch (25)

2 Schnurpfähle und die Wände sind 1/4" dick. Da der Innendurchmesser abgerieben ist, ist dies

Wand wird dünner und dünner. Eine Möglichkeit, den Schlauch und andere Teile zu überprüfen

von der Sprengung betroffen ist, ist, Ihre Schutzkleidung anzuziehen. Dann unter Druck setzen

System und schließen Sie die Düse, schließen Sie das Ventil (19). Achten Sie auf Luftlecks, beheben Sie eventuelle Lecks

vor dem Betrieb. Sie können auch Stellen im Schlauch erkennen, an denen die Wand

sehr dünn. Diese zeigen sich als Blasen im Schlauch; wenn Sie eine solche Blase finden, holen Sie sich einen

sofort einen neuen Schlauch. Wenn die Blase platzt, tritt das Strahlmittel seitlich aus

des Schlauches.

Adresse: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Schanghai

Nach AUS importiert: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

UK REP

Pooledas Group Ltd

Einheit 5 Albert Edward House, Die Pavillons

Preston, Vereinigtes Königreich

Vertreter der EG

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Linkenheim-Hochstetten, Germany

In China hergestellt

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE

Linkenheim-Hochstetten, Germania

Made in China

VEVOR®

TOUGH TOOLS, HALF PRICE

VEREISTEN VOOR LUCHTSCHUURMIDDELEN

GEBRUIK VAN SCHURENDE (MEDIA)
