Tipo di prodotto	Sabbiatrice à pressione (erogatore d'abrasivo)
Marca	Vevor
Modello	FF-Q902
Capacità del serbatoio	10 galloni (circa 37,9 L)
Capacità abrasiva suggerita	18,5 L
Pressione di lavoro	60 à 110 PSI
Pressione massima	125 PSI
Consumo d'aria	6 à 25 pi³/min
Raccordo d'ingresso d'aria	1/2 po NPT (minimo raccomandato)
Ugelli forniti	4 ugelli in ceramica di dimensioni variate
Alimentazione	Aria compressa (compressore esterno)
Materiale del serbatoio	Acciaio
Accessori inclusi	Manometro, filtro dell'acqua, valvola Deadman, tubo abrasivo, maniglie, ruote, piedino fisso
Tipi di abrasivi compatibili	Sabbia, graniglia d'acciaio, sfere di vetro, ossido di alluminio, granuli di plastica
Sicurezza	Valvola Deadman (arresto automatico), valvola limitatrice di pressione, filtro dell'acqua
Manutenzione	Scaricare il filtro dell'acqua, asciugare i media, sostituire gli ugelli e i tubi usurati
Ricambi disponibili	Ugelli in ceramica, tubo abrasivo, valvole, guarnizioni, adattatori
Garanzia	Assistenza tecnica tramite www.vevor.com/support
Paese di fabbricazione	Cina

Domande frequenti - FF-Q902 Vevor

Quale pressione d'aria è raccomandata per la sabbiatrice Vevor FF-Q902?

La pressione di lavoro ottimale si trova tra 60 e 110 PSI. Non superare 125 PSI per evitare il rischio di scoppio.

Come evitare l'intasamento degli ugelli durante l'utilizzo?

Assicurati che l'abrasivo sia asciutto e che l'aria compressa non contenga umidità. Utilizza il filtro dell'acqua fornito e scarica regolarmente il compressore.

Perché il flusso di abrasivo è debole o intermittente?

Ciò può essere dovuto a una pressione d'aria insufficiente, un serbatoio quasi vuoto, un tubo piegato o detriti nel mezzo. Controlla ogni elemento e regola la valvola di dosaggio.

Quali tipi di abrasivi posso usare con la FF-Q902?

Puoi usare sabbia (non raccomandata a causa della silice), graniglia d'acciaio, sfere di vetro, ossido di alluminio o granuli di plastica. Evita abrasivi umidi.

Come depressurizzare il serbatoio in sicurezza?

Chiudi la valvola di alimentazione dell'aria (19), quindi premi la valvola Deadman (34) per rilasciare la pressione nella condotta. Verifica che il manometro indichi zero prima di aprire il tappo di riempimento.

Quale dimensione di ugello scegliere per un dato lavoro?

Fai riferimento alla tabella di selezione a pagina 11 del manuale. Ad esempio, per una decappatura leggera, un ugello da 3/32 po è sufficiente; per superfici più grandi, utilizza un ugello da 1/8 po o superiore.

Cosa fare se l'acqua si accumula nel serbatoio dell'abrasivo?

Scarica il filtro dell'acqua regolarmente e asciuga completamente l'abrasivo prima di caricarlo. Se l'umidità è elevata, considera l'utilizzo di un essiccatore d'aria supplementare.

Come mantenere il tubo abrasivo?

Ispeziona regolarmente il tubo per rilevare bolle o perdite. Sostituiscilo non appena la parete diventa sottile. Dopo l'uso, svuota l'abrasivo e riponi il tubo al riparo dall'umidità.

Posso usare la sabbiatrice con un compressore domestico standard?

Sì, a condizione che il compressore fornisca un flusso d'aria sufficiente (almeno 6 CFM a 90 PSI). Utilizza un tubo d'aria da 1/2 po minimo ed evita di far funzionare il compressore in continuo.

Cosa fare in caso di perdita d'aria a livello del tappo di riempimento?

Controlla la guarnizione in uretano della chiusura a tirante. Puliscila o sostituiscila se è usurata. Assicurati che il tappo sia ben serrato e che la superficie di tenuta sia pulita.

MANUALE UTENTE FF-Q902 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

SERBATOIO PER SABBIATURA ABRASIVA

MODELLO: FF-Q902

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

SABBIATORE ABRASIVO

CISTERNA

MODELLO: FF-Q902

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

	Attenzione: per ridurre il rischio di lesioni, l'utente deve leggere attentamente il manuale di istruzioni.
	Indossare sempre occhiali di sicurezza omologati ANSI quando si lavora con strumenti e attrezzature.
	Indossare protezioni per gli occhi.
	Indossare protezioni acustiche. Indossare guanti protettivi.
	Compliance è una certificazione di sicurezza CE e UK.

Avvertenze e precauzioni di sicurezza

Grazie per aver utilizzato questo prodotto. Per assicurarti di poter utilizzare la

macchina correttamente, leggere attentamente queste istruzioni prima dell'uso e conservarle

per riferimento futuro. Si prega di leggere le precauzioni e le norme di sicurezza

in questa pagina per garantire un utilizzo sicuro. Questo manuale illustrerà le avvertenze di sicurezza

e le precauzioni, il funzionamento, la manutenzione e la pulizia. Le avvertenze e

le istruzioni esaminate in questo manuale non possono coprire tutte le possibili condizioni e

situazioni che possono verificarsi. La cautela e il buon senso non sono incorporati in questo

prodotto, poiché riteniamo che gli utilizzatori saranno conformi a tali codici.

Si prega di leggere TUTTE le istruzioni prima di utilizzare la macchina.

1. Mantenere pulita l'area di lavoro. Le aree disordinate favoriscono gli infortuni.
2. Osservare le condizioni dell'area di lavoro. Non utilizzare le macchine in luoghi umidi o bagnati.

Non esporre alla pioggia. Mantenere l'area di lavoro ben illuminata. Non utilizzare il prodotto in

presenza di gas o liquidi infiammabili.

1. Tenere lontani i bambini. Non permettere mai ai bambini di entrare nell'area di lavoro. Non

lasciarli maneggiare macchinari, utensili o prolunghe.

1. Conservare l'attrezzatura inutilizzata. Quando non vengono utilizzati, gli utensili devono essere conservati in un luogo asciutto

per inibire la ruggine. Chiudere sempre a chiave gli utensili e tenerli fuori dalla portata dei bambini.

1. Utilizzare lo strumento giusto per il lavoro. Non tentare di forzare un piccolo strumento o accessorio per fare il lavoro di uno strumento industriale più grande. Ci sono alcune applicazioni per cui questo strumento è stato progettato. Farà il lavoro meglio e in modo più sicuro alla velocità per cui è stato concepito. Non modificare questo strumento e non utilizzarlo per uno scopo per il quale non era previsto.
2. Vestirsi in modo appropriato. Non indossare abiti larghi o gioielli perché potrebbero impigliarsi nelle parti in movimento. Sono necessari indumenti protettivi, non conduttivi elettricamente e calzature antiscivolo. È consigliato durante il lavoro. Indossare una copertura restrittiva per contenere i capelli lunghi.
3. Utilizzare protezioni per occhi e orecchie. Indossare sempre occhiali di sicurezza approvati ANSI.
4. Mantenere gli utensili con cura. Ispezionare periodicamente i cavi degli utensili e, se danneggiati, farli riparare da un tecnico autorizzato. Le maniglie devono essere tenute pulite, asciutte e prive di olio e grasso in ogni momento. Spegnere e scollegare prima della manutenzione e della pulizia.
5. Evitare l'avvio involontario. Spegnere la fonte d'aria quando non è in uso.
6. Rimanere vigili. Guardare cosa si sta facendo, usare il buon senso. Non operare alcuno strumento quando si è stanchi.
7. Controllare eventuali parti danneggiate. Prima di utilizzare qualsiasi strumento, qualsiasi parte che appare danneggiata deve essere attentamente controllata per determinare che funzionerà correttamente e svolgerà la funzione prevista. Controllare l'allineamento e il legame delle parti mobili; eventuali parti rotte o dispositivi di montaggio; e qualsiasi altra condizione che possa influire sul corretto funzionamento. Qualsiasi parte danneggiata deve essere riparata correttamente o sostituita da un tecnico qualificato. Non utilizzare l'utensile se un qualsiasi interruttore non si accende e spegne correttamente.
8. Parti di ricambio e accessori. Durante la manutenzione, utilizzare solo parti di ricambio identiche. L'uso di altre parti invaliderà la garanzia. Utilizzare solo accessori destinati all'uso con l'utensile.
9. Non utilizzare l'utensile se si è sotto l'effetto di alcol o droghe. Leggere le etichette di avvertenza sulle prescrizioni per determinare se il proprio giudizio o i propri riflessi sono alterati durante l'assunzione di droghe. In caso di dubbi, non utilizzare l'utensile.
10. Manutenzione. Per la vostra sicurezza, la manutenzione deve essere eseguita regolarmente da un tecnico qualificato.
11. Non utilizzare mai la macchina in prossimità di materiali infiammabili.
12. Non immergere l'apparecchio in acqua o altri liquidi.
13. Questo prodotto non può essere utilizzato per altri scopi. Non adatto per uso commerciale. SOLO PER USO INTERNO.
14. Non utilizzare alcol, benzina, ecc. come refrigerante.
15. Mantenere gli astanti a distanza di sicurezza dall'area di lavoro. Chiunque entri nell'area di lavoro deve indossare dispositivi di protezione individuale. Frammenti del pezzo in lavorazione o di un accessorio rotto possono volare via e causare lesioni oltre l'area immediata di operazione.
16. Questo apparecchio non è destinato all'uso da parte di persone giovani o inferme, a meno che siano supervisionate da una persona responsabile per garantire che possano utilizzare l'apparecchio in modo sicuro. I bambini piccoli devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio. Bambini e animali domestici devono stare lontani dal prodotto.
17. Non pulirlo con materiale abrasivo.
18. Non lasciarlo mai incustodito durante l'uso.

Attenzione: le avvertenze, le precauzioni e le istruzioni discusse in questo manuale

Le istruzioni trattate in questo manuale non possono coprire tutte le possibili condizioni e situazioni che possono verificarsi. L'operatore deve comprendere che il buon senso e la cautela sono fattori che non possono essere incorporati in questo prodotto, ma devono essere forniti dall'operatore dell'utensile.

AVVISO DI RISCHIO PER LA SALUTE

AVVERTIMENTO!

Non utilizzare un ALLSOURCE Pressure Blaster prima di aver letto questo manuale e di averne compreso il contenuto e le avvertenze. Queste avvertenze sono incluse per la salute e la sicurezza dell'operatore e di coloro che si trovano nelle immediate vicinanze. Conservare questo manuale per riferimento futuro.

La polvere creata da levigatura elettrica, segatura, molatura, foratura e altre attività di costruzione può contenere sostanze chimiche note per causare cancro, difetti alla nascita o altri danni riproduttivi e malattie respiratorie. Alcuni esempi di sostanze chimiche includono:

• Piombo da vernici a base di piombo
• Silice cristallina da mattoni, cemento e altri prodotti in muratura; arsenico e cromo da legname trattato chimicamente

Il rischio derivante da queste esposizioni varia, a seconda della frequenza con cui si svolge questo tipo di lavoro. Per ridurre l'esposizione a queste sostanze chimiche: lavorare in un'area ventilata e utilizzare attrezzature di sicurezza approvate, come maschere antipolvere appositamente progettate per filtrare le particelle microscopiche.

La sabbiatura produce polvere nociva. Chiunque si trovi nell'area di sabbiatura deve indossare un respiratore ad aria compressa omologato NIOSH, adeguatamente indossato e sottoposto a corretta manutenzione.

SILICOSI E ALTRE POLVERI - AVVERTENZE:

L'inalazione di polvere di sabbia silicea può causare silicosi, una malattia polmonare mortale. L'inalazione di polvere durante le operazioni di sabbiatura può anche causare asbestosi e/o altre malattie gravi o mortali. Chiunque esegua la sabbiatura, maneggi o utilizzi materiali contenenti sostanze tossiche o materiali con più dello 0,1% di silice cristallina, e chiunque si trovi nell'area della polvere, deve utilizzare un respiratore per sabbiatura abrasiva ad aria compressa, approvato dal NIOSH e ben mantenuto. La polvere nociva può rimanere sospesa nell'aria per lunghi periodi di tempo dopo la cessazione della sabbiatura, causando gravi lesioni o morte.

Prima di rimuovere il respiratore, utilizzare uno strumento di monitoraggio dell'aria per determinare se l'atmosfera è sicura da respirare. Contattare l'ufficio locale OHSA o NIOSH per determinare il respiratore più adatto alla propria applicazione specifica.

I respiratori ad aria compressa non rimuovono né proteggono dal monossido di carbonio (CO) o da qualsiasi altro gas tossico. Utilizzare un dispositivo di rimozione del monossido di carbonio e un dispositivo di monitoraggio con il respiratore per garantire aria di qualità di grado D. Seguire tutti gli standard OSHA applicabili e la normativa OSHA 1910.134(d).

CONSERVARE QUESTE ISTRUZIONI

Queste istruzioni saranno necessarie per le istruzioni di sicurezza, le procedure operative, l'elenco delle parti e la garanzia. Conservarle in un luogo sicuro e asciutto per riferimento futuro.

IMPORTANTI ISTRUZIONI DI SICUREZZA

ATTENZIONE: quando si utilizzano strumenti come il compressore d'aria, sia che siano alimentati da motore elettrico o motore a benzina, le precauzioni di sicurezza di base dovrebbero sempre essere seguite per ridurre il rischio di incendio, scosse elettriche e lesioni personali. Dovresti rivedere le istruzioni di sicurezza del compressore d'aria prima di iniziare l'abrasione sabbiatura con questo strumento.

PARAMETRI DEL PRODOTTO

Volume del serbatoio	10 galloni
Pressione di lavoro	Pressione dell'aria
Consumo d'aria:	6-25 piedi cubi al minuto
Capacità abrasiva consigliata:	18,5 litri

Attenzione:

1. Non utilizzare accessori che non siano stati specificatamente progettati e consigliati dal produttore dell'utensile.
2. Scaricare l'acqua dal compressore d'aria prima dell'uso per garantire che l'aria sia asciutta e evitare la formazione di grumi abrasivi (di supporto), altrimenti non funzionerà.
3. Uno degli ugelli in ceramica è stato installato sul prodotto.

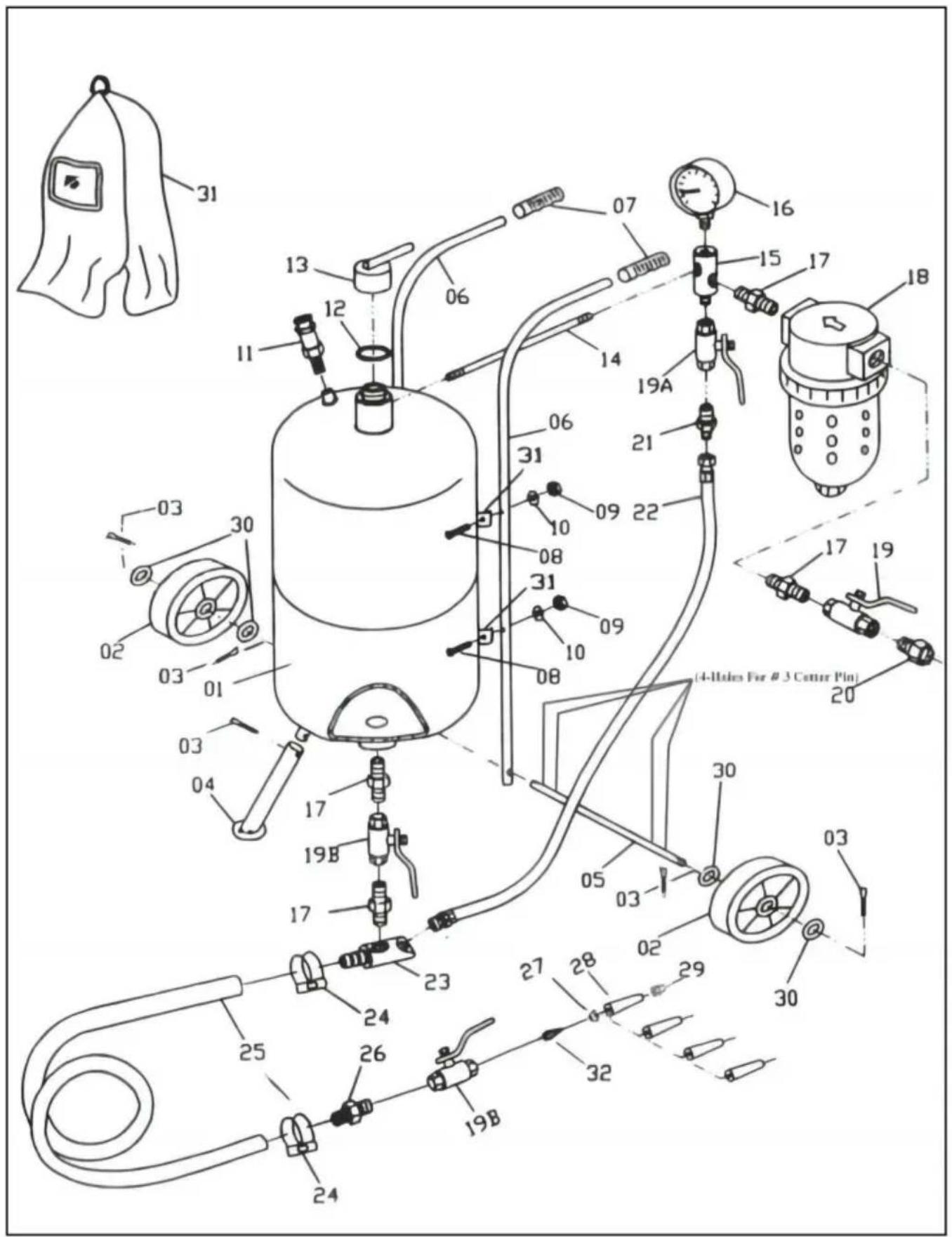

ELENCO DELLE PARTI

NOTE DI INSTALLAZIONE

1. Si prega di smaltire con cura tutti i sacchetti di plastica e tenerli lontano dalla portata dei bambini e degli animali domestici.
2. Controllare tutti i componenti forniti secondo l'elenco riportato nel presente manuale. Assicurarsi di avere elencato tutte le parti.
3. Pur prestando particolare attenzione durante la fabbricazione di questo prodotto, è necessario fare attenzione durante il montaggio per evitare di farsi graffiare dai bordi taglienti.
4. Indossare occhiali protettivi e guanti protettivi durante il montaggio e l'utilizzo.
5. Il prodotto deve essere posizionato su una superficie piana.

ISTRUZIONI DI MONTAGGIO

1. Fare riferimento al disegno per il passaggio 1, assemblaggio del collettore di aspirazione.

Per prima cosa, fissare il manometro (16) sulla parte superiore del collettore di aspirazione, ruotando il misuratore in modo che sia visibile nella parte superiore del serbatoio. Quindi, collegare la valvola di strozzatura (19A) sul fondo del collettore. Collegare il connettore del capezzolo (21) alla valvola di strozzamento. Collegare il tubo di giunzione (14) al collettore.

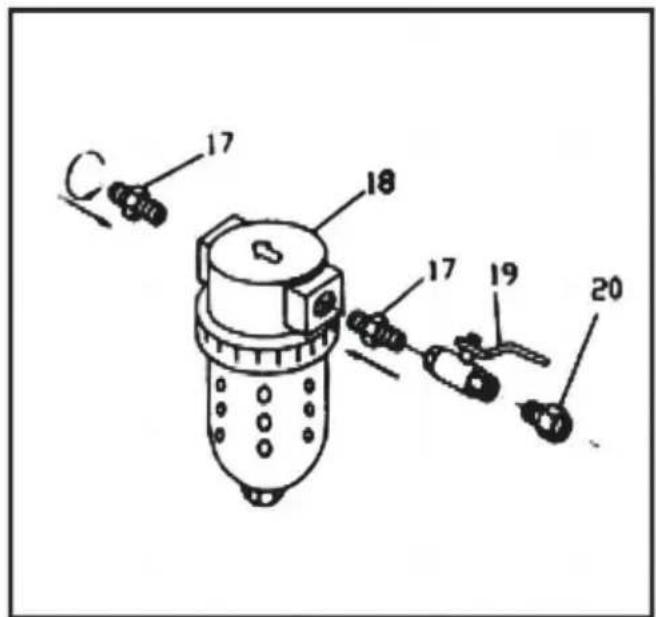

1. Fare riferimento al disegno per il passaggio 2, per assemblare il filtro della trappola dell'acqua

(18). Il connettore del capezzolo (17) è avvitato su ciascun lato del filtro. Su un lato, fissare la valvola di alimentazione dell'aria (19) al connettore del capezzolo (17), quindi collegare il connettore maschio/femmina (20) all'altro lato della valvola di alimentazione dell'aria. Quando sei pronto ad azionare la sabbiatrice, il tubo dell'aria dal compressore si fisserà al connettore maschio/femmina (20).

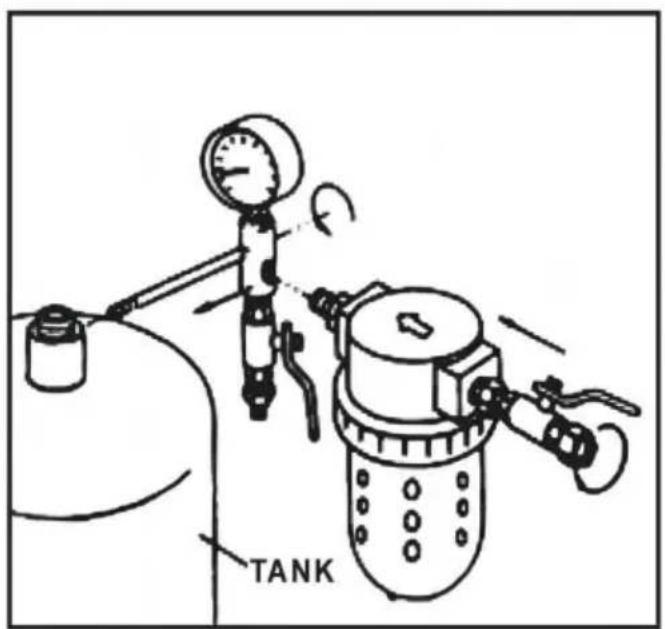

1. Posizionare il serbatoio (01) su un tavolo con le quattro clip rivolte verso l'alto. Fare riferimento al disegno per il passaggio 3. Avvitare il filtro raccogli-acqua (18) e le sue parti nel foro sul lato del collettore di aspirazione. Quindi avvitare l'estremità aperta del tubo di giunzione (14) con il collettore di aspirazione (15) e il manometro (16) fissato nel foro filettato sul lato del bocchettone

tubo sulla parte superiore del serbatoio. Ancora una volta, assicurarsi che il collettore e il manometro siano verticali.

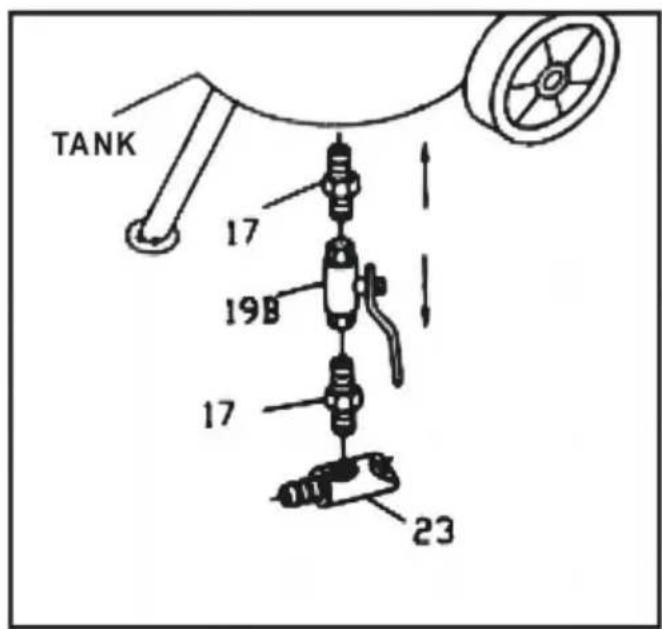

1. Fare riferimento al disegno per il passaggio 4, assemblaggio della valvola di scarico dell'abrasivo nel foro sul fondo del serbatoio; Fissare quattro parti, in ordine: Connettore del capezzolo (17); valvola di dosaggio dell'abrasivo (19B); raccordo del nipplo (17) e tubo di uscita dell'abrasivo

(23).

Passaggio 1

Passaggio 2

Passaggio 3

Passaggio 4

1. Fare riferimento al disegno per il passaggio 5, assemblaggio della valvola DEADMAN dell'ugello (34). In questo processo di assemblaggio, selezionerai uno dei quattro ugelli (28). Questa non è una selezione permanente, poiché puoi cambiare ugelli in base al lavoro da svolgere. Avvitare l'adattatore (26) nella valvola DEADMAN dell'ugello (34). Avvitare la guarnizione (27) nel connettore del nipplo, quindi aggiungere un ugello (28) e il dado cieco dell'ugello (29).
2. Fare riferimento al disegno per il passaggio 6, per collegare il gruppo valvola di dosaggio abrasivo (passaggio 4) e il gruppo (passaggio 5). Far scorrere le due fascette stringitubo (24) su ciascuna estremità del tubo flessibile abrasivo (25), premere un'estremità del tubo flessibile sul nipplo sul tubo di uscita abrasivo (23) e l'altra estremità sull'adattatore (26). Entrambi i tubi flessibili

le estremità devono essere saldamente inserite nei nippli. Far scorrere le fascette stringitubo lungo il tubo su ogni nipplo e stringere molto saldamente i morsetti.

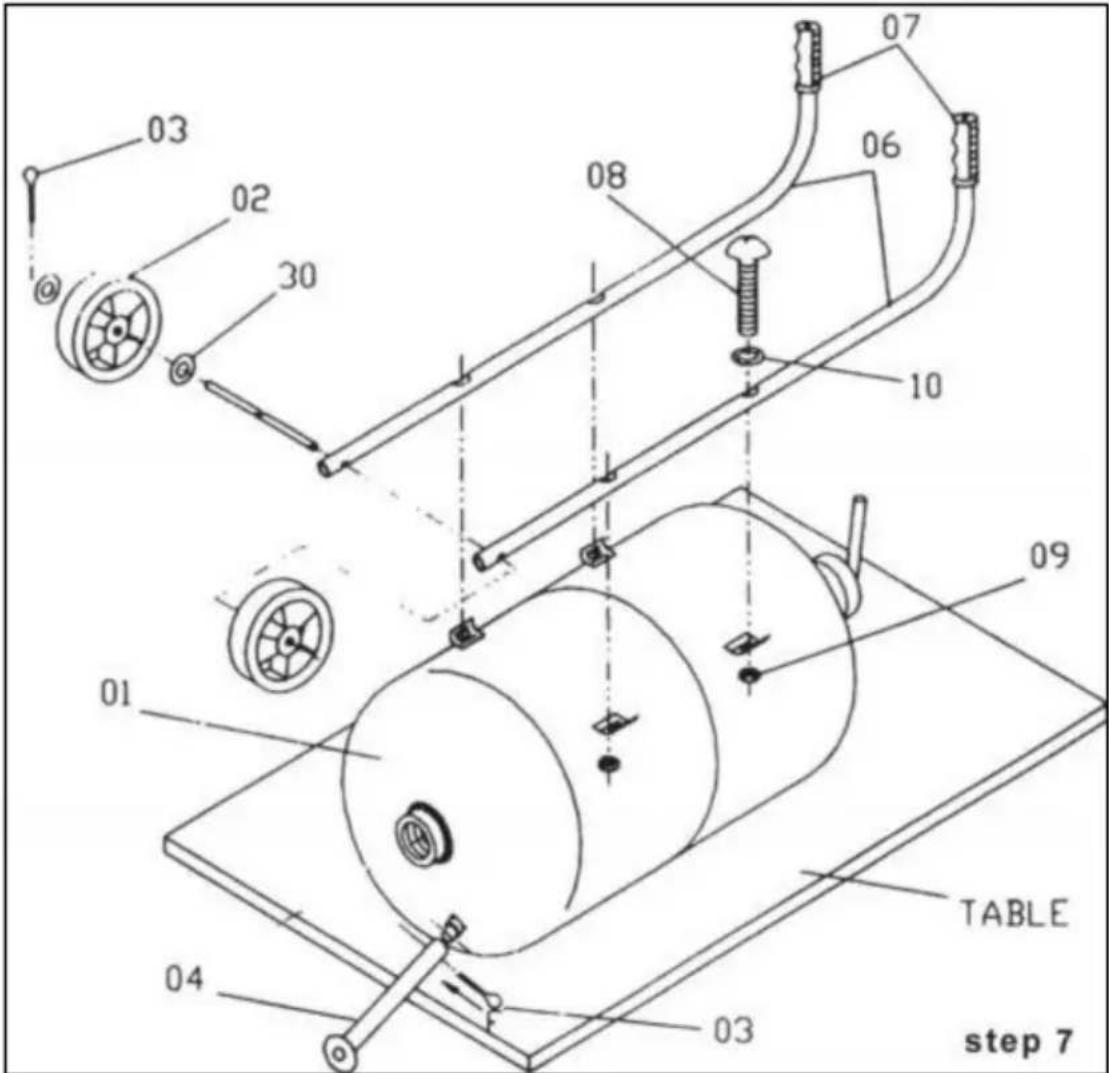

1. Fissare i due manubri (06) al serbatoio utilizzando quattro viti a testa cilindrica (08), quattro rondelle (10) e quattro dadi esagonali (09). Nota: tenere le estremità curve della maniglia rivolte verso l'alto.
2. Individuare l'asse (05) e farlo scorrere attraverso i fori sui lati del manubrio

(06). Posizionare una ruota (02) a ciascuna estremità dell'asse e fissarla in posizione con perni di serraggio (03) e rondella (30).

1. Inserire il piede fisso (04) sul raccordo posto sul fondo del serbatoio in prossimità del bordo. Utilizzare l'ultima coppia (03) per tenere il piede al serbatoio.
2. Prima di iniziare le operazioni, ripassare ogni collegamento, raddoppiando i controlli per assicurarsi che tutti siano ben serrati e posizionati correttamente.

AVVERTIMENTO!

Lo scollegamento del tubo flessibile mentre l'unità è sotto pressione potrebbe causare gravi lesioni o morte. Utilizzare perni di bloccaggio di sicurezza e cavi di sicurezza in tutti i collegamenti di accoppiamento per aiutare

a impedire che i raccordi dei tubi flessibili si scolleghino accidentalmente.

Se vengono utilizzati raccordi per tubi dell'aria di tipo twist-on, devono essere fissati con un blocco di sicurezza o fili per evitare la disconnessione accidentale mentre si è sotto pressione. La disconnessione del tubo flessibile sotto pressione potrebbe causare gravi lesioni.

PROCEDURE DI SICUREZZA PER LA SABBIATURA A PRESSIONE

ATTENZIONE: LEGGERE QUESTE PROCEDURE DI SICUREZZA NELLA LORO TOTALITÀ. TUTTE LE PARTI DELLE ISTRUZIONI PER L'USO SONO ALL'INTERNO DI QUESTI AVVERTIMENTI.

Queste procedure non intendono essere esaustive a causa delle numerose variabili nel campo della sabbiatura abrasiva. Pertanto, insistiamo affinché mani, orecchie, bocca, naso e occhi siano sempre coperti con adeguate protezioni di sicurezza.

1. Non mettere le dita, parti del corpo o componenti nell'area di tenuta del tappo di riempimento in cui la macchina abrasiva è pressurizzata. La mancata protezione delle parti del corpo nella zona del tappo di riempimento può provocare gravi lesioni.
2. Non superare la pressione massima di esercizio di 125 PSI. La mancata osservanza di una pressione di esercizio massima inferiore a 125 PSI può causare lo scoppio della macchina per la sabbiatura, con conseguenti lesioni gravi o mortali.
3. Tutti coloro che si trovano nell'area dell'esplosione, compreso l'operatore dell'attrezzatura, devono utilizzare e mantenere un respiratore ad aria compressa approvato dal NIOSH, anche dopo che la sabbiatura è cessata. La polvere nociva può rimanere sospesa nell'aria per lunghi periodi di tempo dopo che l'esplosione è cessata, causando lesioni o morte.
4. Prima di utilizzare la sabbiatrice a pressione: indossare occhiali di sicurezza, guanti e respiratore approvato NIOSH. Indossare sempre questi articoli protettivi quando si opera e durante la manutenzione della sabbiatrice. Mentre viene fornita una cappa protettiva per aiutare a proteggerti dalle parti volanti mentre usi la macchina, il cofano non fornisce protezione dalle particelle trasportate dall'aria. Un impianto di sabbiatura ad aria ben mantenuto e chiunque effettui operazioni di sabbiatura devono utilizzare un respiratore.
5. Utilizzare guanti spessi per proteggere le mani.
6. Utilizzare i tabelloni per evitare che gli spruzzi eccessivi colpiscano qualcuno o qualcos'altro perché la polvere percorrerà una lunga distanza. Eseguire la sabbiatura in una grande area aperta per ridurre al minimo l'accumulo di abrasivo nelle aree circostanti.
7. Non tirare il serbatoio del materiale di supporto dal tubo abrasivo o lasciarlo cadere come un

il raccordo potrebbe rompersi rendendo la macchina non sicura. I supporti e l'aria sotto i 125 PSI hanno una forza distruttiva molto elevata. Non lasciare mai una macchina pressurizzata incustodita. Se in caso di emergenza, ad esempio la rottura di un tubo flessibile di scarico, spegnere la macchina immediatamente.

1. Scaricare l'aria dal serbatoio attraverso la valvola di ingresso e scollegare l'alimentazione prima di qualsiasi pulizia o manutenzione. Quando si rimuove l'ugello, prestare attenzione poiché potrebbe esserci ancora pressione dell'aria nel tubo se l'ugello è ostruito.
2. Per un funzionamento sicuro, eseguire la manutenzione preventiva consigliata sul serbatoio della sabbiatrice, sull'unità remota e sugli accessori. Sostituire tutte le parti usurate prima che si rompano.

È richiesta la sostituzione immediata dei componenti usurati. La mancata sostituzione dei componenti usurati potrebbe esporre l'operatore o gli astanti a materiale ad alta velocità e aria compressa, causando gravi lesioni.

1. Non utilizzare materiali corrosivi di alcun tipo nell'unità. Utilizzare solo supporti puliti e asciutti.
2. Non unire tubi flessibili abrasivi. La giunzione si usurerà rapidamente e potrebbe spruzzare violentemente il materiale di spruzzatura sull'area circostante. Un tubo flessibile di sabbiatura usurato potrebbe rompersi improvvisamente a causa di scoppio; i giunti e i portaugelli potrebbero non afferrare adeguatamente il tubo usurato, causandone lo scoppio sotto pressione. La fuoriuscita di aria compressa e abrasivo da un tubo flessibile scoppiato, o da un giunto o un portaugello scollegato, potrebbe causare gravi infortuni.
3. La saldatura, la molatura o la foratura sulla macchina per sabbiatura potrebbero indebolire il recipiente. La pressione dell'aria compressa potrebbe causare la rottura di una macchina per sabbiatura indebolita, con conseguenti morte o lesioni gravi. Saldare, smerigliare o forare la macchina per sabbiatura senza il timbro R del National Board annulla la certificazione ASME e del National Board, se applicabile.
4. Posizionare sempre la macchina in modo che la presa sia rivolta lontano da qualsiasi oggetto o persone. Tenersi lontani dal percorso dell'abrasivo in uscita. Potrebbe fuoriuscire ad alta velocità. L'impatto dell'abrasivo in uscita potrebbe causare gravi lesioni.
5. Non utilizzare adattatori elettrici che eliminano il polo di terra su spine da 115 volt. La mancata messa a terra corretta della macchina può causare lesioni da scosse elettriche e danni alle apparecchiature. Per aiutare a ridurre la possibilità di elettricità statica e i suoi pericoli correlati, collegare sempre a terra la macchina per sabbiatura.
6. Non utilizzare questa apparecchiatura in aree che potrebbero essere considerate pericolose o dove sono presenti gas o liquidi infiammabili. In caso contrario, potrebbe verificarsi un'esplosione che provoca gravi lesioni.
7. L'elettricità statica può essere creata dall'uso di questa apparecchiatura. Non utilizzare entro cinquanta piedi da qualsiasi sostanza esplosiva o potenzialmente esplosiva, o dai loro vapori, poiché potrebbe verificarsi un'esplosione.
8. Non riempire eccessivamente il serbatoio con il supporto. Non riempire fino a 6 pollici dalla parte superiore del serbatoio.
9. PRIMA DI APRIRE IL SERBATOIO, rilasciare la pressione dell'aria nel serbatoio dell'abrasivo. Per fare ciò, chiudere la valvola di alimentazione dell'aria (19) e premere verso il basso per aprire la valvola Deadman (1), per rilasciare la pressione nella linea. Assicurarsi che il manometro della pressione del serbatoio segni zero, quindi aprire il serbatoio.
10. MANTENERE UNA PRESSIONE DELL'ARIA CORRETTA: si raccomanda un massimo di 110 PSI; la pressione non deve superare i 125 PSI. Se la pressione supera i 125 PSI, interrompere immediatamente tutti i lavori e scollegare il compressore d'aria per ridurre la pressione in eccesso. Non indagare sul problema di pressione del blaster finché il manometro non legge zero.

ISTRUZIONI PER L'USO

TECNICA OPERATIVA:

1. Collegare il tubo dell'aria alla valvola di ingresso dell'aria. Il produttore consiglia di utilizzare un tubo flessibile dell'aria in entrata con un diametro interno minimo di 1/2". L'utilizzo di un tubo flessibile dell'aria con diametro interno inferiore a 1/2" limiterà il volume d'aria e causerà un cattivo funzionamento dell'unità. Prima di iniettare aria, accertarsi che la valvola di ingresso dell'aria e la valvola dell'ugello siano in posizione OFF. Con la valvola Deadman chiusa e il tappo di riempimento stretto, aprire la valvola di ingresso dell'aria per consentire la pressurizzazione. Il campo di funzionamento dell'unità è da 40 a 110 PSI. Nota: per una corretta selezione dell'ugello, fare riferimento alla tabella di selezione dell'ugello a pagina 11. Dopo aver selezionato correttamente l'ugello, inserirlo nella base di ritegno. Riposizionare la rondella e far scorrere il dado di fissaggio sull'ugello e stringere a mano.
2. Il Pressure Blaster è dotato di una chiusura pull-up semi-automatica dal design unico. Il produttore consiglia un abrasivo di grado fine con granulometria simile a quella del sale da cucina. Ciò assicura un flusso corretto e riduce la possibilità di ostruzione dell'ugello. Quando si è pronti a pressurizzare il contenitore, tirare su la chiusura e aprire l'aria in entrata. La pressione dell'aria interna sigillerà la chiusura.
3. Con la sabbiatrice pressurizzata e la valvola regolatrice del flusso abrasivo alla base dell'unità, chiudere la valvola a sfera e aprirla per consentire all'aria di fluire attraverso il tubo di bypass fino alla base dell'unità. Quindi tenere il tubo abrasivo dall'alloggiamento del fermo dell'ugello con l'ugello diretto

lontano dall'unità e dall'operatore, premere rapidamente la valvola Deadman per aprirla completamente e regolare la valvola di regolazione alla base del serbatoio per far fuoriuscire l'abrasivo nel flusso d'aria. Lentamente aprire la valvola del regolatore finché il materiale abrasivo non è leggermente visibile. Una volta che la valvola di flusso del regolatore è regolata sull'impostazione desiderata, ulteriori regolazioni devono essere effettuate solo quando si cambia il grado di materiale abrasivo o quando un ugello con un diverso ID viene utilizzato. L'apertura eccessiva della valvola del regolatore provocherà l'intasamento del tubo o dell'ugello.

Per ottenere le migliori prestazioni, la valvola Deadman deve essere aperta e chiusa rapidamente.

AVVERTIMENTO!

Lo scollegamento del tubo flessibile mentre l'unità è sotto pressione potrebbe causare gravi lesioni o morte. Utilizzare perni di bloccaggio di sicurezza e cavi di sicurezza in tutti i collegamenti di accoppiamento per aiutare a impedire che i raccordi dei tubi flessibili si scolleghino accidentalmente.

Se vengono utilizzati raccordi per tubi dell'aria di tipo twist-on, devono essere fissati con perni di blocco di sicurezza o fili per evitare la disconnessione accidentale mentre si è sotto pressione. La disconnessione del tubo flessibile sotto pressione potrebbe causare gravi lesioni.

La sabbiatura abrasiva richiede un grande volume di aria ad alta pressione. L'efficienza della sabbiatrice può essere influenzata negativamente dall'uso di un tubo di alimentazione dell'aria troppo piccolo, pressione dell'aria insufficiente o ugello troppo grande.

ID tubo Lunghezza tubo ID ugello CFM (110 PSI)				Uso abrasivo All'ora
3/8"	50 piedi 6	3/32"		60 libbre
3/8"	25 piedi	7/64"	12	100 libbre
1/2"	50 piedi 15	1/8"		150 libbre
1/2" 9/64"	25 piedi		20	200 libbre

Si consiglia una pressione dell'aria compresa tra 60 e 110 PSI per fornire migliori risultati.

1. Controllare l'abrasivo per accertarsi che sia asciutto e che non ostruisca la valvola di dosaggio (19B), il tubo di uscita dell'abrasivo (23), il tubo flessibile (25) o altri componenti.
2. Indossare indumenti protettivi, cappuccio completo e respiratore approvato MSHA/NICOSH.
3. Ruotare la valvola di alimentazione dell'aria (19) in posizione di spegnimento (orizzontale).
4. Premere verso il basso per aprire la valvola DEADMAN dell'ugello (34).
5. Osservare il manometro (16) e accertarsi che la pressione indicata sia zero.
6. Rimuovere il tappo di riempimento (13) dalla parte superiore del serbatoio. 6.
7. Inserire l'imbuto (31) e versare l'abrasivo nell'imbuto. Assicurarsi di ottenere abbastanza nel serbatoio per fare il lavoro a portata di mano. Ma se questo è un lavoro grande, riempire il serbatoio solo per 3/4 e ricaricare secondo necessità per completare il lavoro. SUGGERIMENTI: se l'umidità è del 90/100%, la trappola dell'acqua (18) non sarà in grado di intrappolare tutta l'umidità in un serbatoio da 3/4. Meglio ridurre la quantità di abrasivo, caricare più frequentemente e svuotare il sifone più aperto. Ciò ridurrà la possibilità di intasamento del fondo del serbatoio o della linea.
8. Con la giusta quantità di abrasivo nel serbatoio, chiudere il tappo di riempimento (13).
9. Chiudere la valvola di intercettazione dell'ugello (198) e aprire la valvola di alimentazione dell'aria (19).
10. Ascoltare eventuali perdite d'aria dal tappo di riempimento quando si inizia a pressurizzare il serbatoio dal compressore. Riparare eventuali perdite prima di azionare.

RACCOMANDAZIONE PER IL COMPRESSORE D'ARIA

Per consentire un funzionamento efficiente del compressore d'aria, seguire queste linee guida: utilizzare un ugello di dimensioni più piccole per controllare la richiesta di aria.

1. Non sabbiare in modo continuo. Interrompere periodicamente l'operazione di sabbiatura per consentire al compressore di raffreddarsi.
2. Nessun compressore è progettato per funzionare costantemente a pieno regime. Utilizzare il 70% della potenza nominale in uscita. Utilizzare un tubo flessibile dell'aria da almeno 1/2" o una tubazione metallica dal compressore d'aria al blaster. Se il tuo
3. compressore crea una quantità eccessiva di umidità, si consiglia di utilizzare

una trappola per l'acqua o un separatore di umidità. Aprire la valvola di spurgo finché l'acqua non scorre lentamente e ininterrottamente.

1. Il compressore d'aria deve essere scaricato nella parte inferiore del serbatoio di alimentazione attraverso una valvola di scarico e dovrebbe essere scaricato ogni giorno. Non è insolito scaricare tre o quattro galloni di acqua dal serbatoio di riserva in una giornata ad alta umidità. Un serbatoio di riserva aggiuntivo ti aiuterà.
2. Tenere la polvere e i materiali prodotti dalla sabbiatura lontani dall'unità del compressore d'aria. Rispettare i requisiti massimi di pressione dell'aria per il blaster e impostare il compressore per funzionare entro questi limiti o utilizzare una valvola regolatrice di pressione per ridurre la pressione dell'aria nell'intervallo appropriato.

USO DI ABRASIVI (MEDIA)

1. Se l'umidità è presente nel mezzo, alla fine danneggerà il serbatoio del blaster o ostruirà il sistema. Per evitare questo problema, mantenere il supporto e l'aria del compressore asciutti.
2. Se il supporto è umido, setacciarlo e asciugarlo prima dell'uso.
3. Non lasciare il supporto nel serbatoio dopo la sabbiatura perché può assorbire umidità e compromettere le prestazioni di sabbiatura.
4. Conservare il supporto in un luogo asciutto; tenere il supporto lontano dal terreno o dai pavimenti in cemento. Metterlo su un pattino di legno.
5. Se l'umidità è eccessivamente elevata, potrebbe non essere consigliabile usare l'aria compressa in quel momento.
6. Considerare l'utilizzo di gradi diversi o tipi diversi di supporti per prevenire l'intasamento dell'ugello dovuto all'elevato contenuto di umidità.
7. Non usare sabbia.

Avvertimento!

Non riempire il recipiente a pressione fino a sei (6) pollici dalla parte superiore del recipiente. Se il tubo flessibile viene scollegato accidentalmente durante l'uso, potrebbe verificarsi uno spruzzo del mezzo.

Vedere le AVVERTENZE relative alle vie respiratorie all'inizio del manuale. Bellezza nera

Black Beauty viene utilizzato quando è necessario rimuovere vernice e ruggine dall'acciaio, come carrozzerie, carri armati o macchinari pesanti. Black Beauty è superiore alla silice perché contiene solo lo 0,1% di silice libera, ha un taglio più veloce, può essere riutilizzato, è privo di umidità e non si compatta né assorbe l'umidità.

Graniglia d'acciaio

La graniglia d'acciaio è estremamente veloce nel tagliare il metallo arrugginito e difficile da rimuovere dalla vernice. La graniglia d'acciaio è popolare perché lascia una finitura molto liscia. È anche paragonabile nel prezzo alla maggior parte degli altri abrasivi speciali. Si consiglia la graniglia d'acciaio nei sistemi di recupero o negli armadi.

Perle di vetro

Le perle di vetro vengono utilizzate per creare una finitura satinata o opaca. Si consiglia l'uso delle perle di vetro in sistemi di recupero o armadi.

Ossido di alluminio

L'ossido di alluminio è un abrasivo di alta qualità che è più tagliente della sabbia (non consigliato) e taglia due volte più velocemente della sabbia. Lascia una finitura liscia e strutturata senza buche. L'ossido di alluminio è più ruvido delle perle di vetro e può essere riutilizzato. È uno degli abrasivi più economici che puoi usare in qualsiasi sistema di recupero o armadio.

Graniglia di plastica

Utilizzata principalmente per rimuovere alluminio e fibra di vetro. Ottima per rimuovere la vernice, la leggera ossidazione e la ruggine superficiale. Si consiglia l'uso di cabine di sabbiatura perché

crea pochissima polvere. Agisce rapidamente, dura a lungo e aumenta la visibilità all'interno del mobile.

SUGGERIMENTI PER LA RISOLUZIONE DEI PROBLEMI

PROBLEMA/CAUSA	POSSIBILE SOLUZIONE
Aumento del flusso di esplosivo:
Pressione dell'aria troppo bassa	Vedere "Mancanza di pressione dell'aria"
Troppi media	Regolare la valvola del supporto
Consumo eccessivo di media:
La valvola del mezzo è troppo aperta	Chiudere leggermente
Pressione dell'aria troppo bassa	Controllare il manometro
Intasamento e ostruzione del flusso di sabbiatura:
Detriti nei media	Spurgare e filtrare
Dimensioni del supporto troppo grandi	Utilizzare una grana più piccola
Tappi per ugelli	Utilizzare un ugello più grande
Tappi per ugelli	Regolare la valvola del supporto
Supporto umido	Supporto asciutto, drenare l'acqua dall'aria
Umidità nei supporti abrasivi:
Supporto umido	Cambiare o utilizzare supporti asciutti
Acqua nell'aria	Scaricare l'acqua dalle linee aeree
Acqua nel serbatoio	Svuotare, asciugare e riempire
Tempo umido:
Umidità moderata	Mantenere il supporto il più asciutto possibile
Umidità moderata	Utilizzare un essiccatore o un separatore di umidità
Alta umidità	Evitare quel periodo di utilizzo se possibile
Compressore sovraccaricato:
Compressore troppo piccolo	Limita il tempo utilizzato
Dimensioni dell'ugello troppo grandi	Usa dimensioni più piccole
Troppe perdite nell'impianto idraulico	Sigillare e stringere l'impianto idraulico
Fori nel tubo abrasivo	Sostituire il tubo
Filtro aria sul compressore intasato	Pulito
Mancanza di pressione dell'aria:
Compressore troppo piccolo	Utilizzare un ugello più piccolo
Valvole di alimentazione non in posizione di pieno	Aprire le valvole
Dimensioni dell'ugello troppo grandi	Usa dimensioni più piccole
Perdite nell'impianto idraulico	Sigillare e stringere l'impianto idraulico
Fori nel tubo abrasivo	Sostituire il tubo
Filtro aria sul compressore intasato	Pulisci filtro
Guarnizione in uretano usurata o sporca	Pulisci o sostituisci la guarnizione
Mancanza di flusso abrasivo:
Serbatoio blaster vuoto	Riempire il serbatoio
Umidità nei media	Supporto secco
Pressione dell'aria insufficiente	Controllare il sistema
Tubo abrasivo piegato	Raddrizzare il tubo
Detriti nei media	Pulire o setacciare i supporti

MANUTENZIONE

AVVERTIMENTO!

La mancata osservanza di quanto segue prima di eseguire qualsiasi manutenzione potrebbe causare lesioni gravi o morte dovute al rilascio improvviso di aria compressa:

• Depressurizzare la macchina per sabbiatura.
• Scollegare l'alimentazione elettrica.
• Bloccare e contrassegnare l'alimentazione dell'aria compressa.
• Spurgare la linea di alimentazione dell'aria alla pistola a getto d'aria.

È richiesta la sostituzione immediata dei componenti usurati. La mancata sostituzione dei componenti usurati potrebbe esporre l'operatore o gli astanti a supporti ad alta velocità e l'aria compressa potrebbe causare morte o lesioni gravi.

Le perdite attorno ai giunti e ai portaugelli indicano parti usurate o allentate.

Portaugelli e raccordi che non si adattano perfettamente al tubo e agli ugelli che non si adattano saldamente ai portaugelli potrebbero scollegarsi mentre sono sotto pressione. L'impatto da ugelli, giunti, tubi flessibili o abrasivi e parti scollegate durante l'uso a pressione potrebbe causare gravi lesioni. Per garantire una lunga ed efficiente vita operativa della maniglia Deadman, si raccomanda vivamente di eseguire le seguenti procedure:

1. Periodicamente (dopo 5-6 mesi di uso moderato o dopo 10-15 ore di uso intenso industriale) sostituire tutti gli adattatori per tubi flessibili destinati esclusivamente all'uso con flussi abrasivi.
2. Sostituire il blocco di tenuta in gomma dopo 7-10 ore di utilizzo per mantenerne il corretto funzionamento.
3. Controllare il tubo flessibile abrasivo quando inizia a girare spesso o perde materiale o aria attorno alla zona del tubo flessibile o della maniglia.
4. Sostituire l'ugello quando è usurato e passa alla dimensione successiva più grande.
5. Controllare la guarnizione in uretano nella chiusura pull-up quando l'aria perde eccessivamente dall'apertura (assicurarsi che la guarnizione sia libera da fluidi).

ALTRI ARTICOLI DI MANUTENZIONE

1. Dovresti fare ogni sforzo per proteggere il tuo compressore d'aria da qualsiasi danno può ricevere dal tuo lavoro di sabbiatura. La tua opzione migliore è quella di mantenere il compressore controvento rispetto alla sabbiatura abrasiva, e maggiore è la distanza tra loro, meglio è. A parte questo, dovresti continuare a standardizzare le procedure di manutenzione del compressore.
2. Alcune parti della sabbiatrice si usurano molto più rapidamente di altre, le parti che necessitano di particolare attenzione trasportano la miscela aria/abrasivo, a partire dal tubo abrasivo (25) e passando attraverso le otturazioni metalliche, la valvola DEADMAN (34) e gli ugelli ceramici (28).
3. Se si verificano perdite d'aria in una qualsiasi di queste parti, dovresti interrompere tutti i lavori e trovare
4. cosa deve essere riparato o sostituito. Quando è nuovo, il tubo flessibile abrasivo (25) ha 2 pali di corda e le pareti sono spesse 1/4". Poiché il diametro interno viene abraso, questa parete diventa sempre più sottile. Un modo per ispezionare il tubo e altre parti colpiti dalla sabbiatura è indossare gli indumenti protettivi. Quindi pressurizzare il sistema e chiudere l'ugello, chiudere la valvola (19). Ascoltare eventuali perdite d'aria, riparare eventuali perdite prima di operare. Puoi anche individuare i punti nel tubo in cui la parete sta diventando molto sottile. Questi si presentano come vesciche nel tubo; se trovi una tale vescica, procurati un nuovo tubo immediatamente. Se quella bolla si rompe, l'abrasivo uscirà dal lato del tubo.

Rappresentante della CE

VEVOR®

TOUGH TOOLS, HALF PRICE
