INSTRUKCJA OBSŁUGI FF-Q902 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

ZBIORNIK DO CZYSZCZENIA ŚCIERNEGO

MODEL: FF-Q902

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

PIASKOWNICA ŚCIERNA

ZBIORNIK

MODEL: FF-Q902

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat e-gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

	Ostrzeżenie - aby zmniejszyć ryzyko obrażeń, użytkownik musi przeczytaćPrzeczytaj uważnie instrukcję obsługi.
	Podczas pracy należy zawsze nosić okulary ochronne zatwierdzone przez ANSI.z narzędziami i sprzętem.Stosuj ochronę oczu.Stosuj ochronę słuchu.Załóż rękawice ochronne.
	Compliance to certyfikat bezpieczeństwa wydany przez WE i Wielką Brytanię.

Ostrzeżenia i środki ostrożności dotyczące bezpieczeństwa

Dziękujemy za korzystanie z tego produktu. Aby mieć pewność, że możesz go obsługiwać,

przed przystąpieniem do użytkowania maszyny należy uważnie przeczytać niniejszą instrukcję i zachować ją

właściwie do wykorzystania w przyszłości. Upewnij się, że przeczytałeś środki ostrożności i zasady bezpieczeństwa

zasady na tej stronie, aby zapewnić bezpieczne użytkowanie. W tym podręczniku przedstawiono ostrzeżenia dotyczące bezpieczeństwa

i środki ostrożności, obsługa, konserwacja i czyszczenie. Ostrzeżenia i

instrukcje zawarte w tym podręczniku nie mogą obejmować wszystkich możliwych warunków i

sytuacje, które mogą wystąpić. Ostrożność i zdrowy rozsądek nie są w tym przypadku wbudowane

produktu, ponieważ uważamy, że jego użytkowanie będzie zgodne z tymi przepisami.

Przed użyciem urządzenia należy przeczytać WSZYSTKIE instrukcje.

1. Utrzymuj miejsce pracy w czystości. Zagracenie sprzyja powstawaniu urazów.

2. Obserwuj warunki w miejscu pracy. Nie używaj maszyn w miejscach wilgotnych lub mokrych.

Nie wystawiać na deszcz. Utrzymywać miejsce pracy dobrze oświetlone. Nie używać produktu w

obecność gazów lub cieczy łatwopalnych.

1. Trzymaj dzieci z daleka. Dzieciom nigdy nie wolno przebywać w miejscu pracy. Nie

pozwól im obsługiwać maszyny, narzędzia i przedłużacze.

1. Przechowuj nieużywany sprzęt. Gdy narzędzia nie są używane, należy je przechowywać w suchym miejscu.

aby zapobiec rdzewieniu. Zawsze zamykaj narzędzia i trzymaj je poza zasięgiem dzieci.

1. Używaj właściwego narzędzia do pracy. Nie próbuj używać na siłę małego narzędzia lub przystawka do wykonywania pracy większego narzędzia przemysłowego. Istnieją pewne zastosowania dla którego to narzędzie zostało zaprojektowane. Wykona pracę lepiej i bezpieczniej w tempie do którego było przeznaczone. Nie modyfikuj tego narzędzia i nie używaj go do celu, do którego nie było przeznaczone.
2. Ubierz się odpowiednio. Nie noś luźnej odzieży ani biżuterii, ponieważ mogą zostać wciągnięte. ruchome części.
   Należy stosować odzież ochronną, nieprzewodzącą prądu elektrycznego oraz obuwie antypoślizgowe. zalecane podczas pracy. Noś ograniczające nakrycie głowy, aby utrzymać długie włosy.
3. Stosuj ochronę oczu i uszu. Zawsze noś zatwierdzone przez ANSI środki ochrony przed uderzeniami. okulary ochronne.
4. Dbaj o narzędzia. Okresowo sprawdzaj przewody narzędzi i w razie uszkodzenia wymień je. naprawione przez autoryzowanego technika. Uchwyty muszą być zawsze czyste, suche i wolne od oleju i smaru. Przed przystąpieniem do naprawy należy wyłączyć i odłączyć urządzenie od zasilania. konserwacja i czyszczenie.
5. Unikaj przypadkowego uruchomienia. Wyłącz źródło powietrza, gdy nie jest używane.
6. Bądź czujny. Uważaj, co robisz, używaj zdrowego rozsądku. Nie operuj jakiekolwiek narzędzie, gdy jesteś zmęczony.
7. Sprawdź, czy nie ma uszkodzonych części. Przed użyciem jakiegokolwiek narzędzia, każda część, która wydaje się należy dokładnie sprawdzić, czy uszkodzone urządzenie będzie działać prawidłowo i wykonywać zamierzoną funkcję. Sprawdzić wyrównanie i wiązanie ruchomych części; wszelkie uszkodzone części lub elementy montażowe oraz wszelkie inne stany, które mogą mieć wpływ prawidłowe działanie. Każda uszkodzona część powinna zostać właściwie naprawiona lub wymieniony przez wykwalifikowanego technika. Nie używaj narzędzia, jeśli którykolwiek przełącznik nie obraca się Prawidłowe włączanie i wyłączanie.
8. Części zamienne i akcesoria. Podczas serwisowania należy używać wyłącznie identycznych części zamienne. Użycie jakichkolwiek innych części spowoduje unieważnienie gwarancji. Używaj wyłącznie akcesoria przeznaczone do stosowania z narzędziem.
9. Nie obsługuj narzędzia, jeśli jesteś pod wpływem alkoholu lub narkotyków. Przeczytaj etykiety ostrzegawcze na receptach, aby określić, czy Twój osąd lub odruchy są upośledzony podczas zażywania narkotyków. W razie jakichkolwiek wątpliwości nie należy obsługiwać narzędzia.

10. Konserwacja. Dla Twojego bezpieczeństwa konserwację należy wykonywać regularnie, wykwalifikowany technik.

11. Nigdy nie używaj maszyny w pobliżu materiałów łatwopalnych.

12. NIE zanurzaj urządzenia w wodzie ani żadnym innym płynie.
13. Tego produktu nie można używać do innych celów. Nie nadaje się do użytku komercyjnego.
    UŻYTKOWANIE. TYLKO DO UŻYTKU WEWNĄTRZ POMIESZCZEŃ.
14. Nie używaj alkoholu, benzyny itp. jako środka chłodzącego.
15. Utrzymuj osoby postronne w bezpiecznej odległości od miejsca pracy. Każda osoba wchodząca
    w miejscu pracy należy nosić środki ochrony osobistej. Fragmenty pracy
    część lub uszkodzony element wyposażenia dodatkowego może odlecieć i spowodować obrażenia wykraczające poza natychmiastowe skutki obszar działania.

16. Urządzenie to nie jest przeznaczone do użytku przez osoby młode lub niedołężne, chyba że:
    nadzorowane przez osobę odpowiedzialną, aby mieć pewność, że mogą korzystać z urządzenia
    bezpieczeństnie. Małe dzieci powinny być pod nadzorem, aby mieć pewność, że nie bawią się
    urządzenia. Dzieci i zwierzęta domowe powinny trzymać się z dala od produktu.

17. NIE CZYŚCIĆ ŻADNYMI MATERIAŁAMI ŚCIERNYMI.

18. Nigdy nie pozostawiaj urządzenia bez nadzoru podczas użytkowania.

Ostrzeżenie: Ostrzeżenia, przestrogi i instrukcje omówione w tym dokumencie

instrukcje omówione w niniejszej instrukcji obsługi nie mogą obejmować wszystkich możliwych

warunki i sytuacje, które mogą wystąpić. Musi być to zrozumiane przez

operator, że zdrowy rozsądek i ostrożność to czynniki, których nie da się zbudować

do tego produktu, ale muszą zostać dostarczone przez operatora narzędzia.

OSTRZEŻENIE O ZAGROŻENIU DLA ZDROWIA

OSTRZEŻENIE!

Nie używaj myjki ciśnieniowej ALLSOURCE przed zapoznaniem się z niniejszą instrukcją i

rozumiesz jego treść i ostrzeżenia. Ostrzeżenia te są dołączone do

zdrowie i bezpieczeństwo operatora i osób znajdujących się w bezpośrednim sąsiedztwie. Przechowuj to

instrukcję do wykorzystania w przyszłości.

Pyrł powstający podczas szlifowania, piłowania, szlifowania, wiercenia i innych prac budowlanych

działania mogą zawierać substancje chemiczne, o których wiadomo, że powodują raka, wady wrodzone innych

szkody reprodukcyjne i choroby układu oddechowego. Oto kilka przykładów substancji chemicznych

włączać:

• Ołów z farb ołowiowych
• Krystaliczna krzemionka z cegieł, cementu i innych produktów murarskich Arsen i chrom z drewna poddanego obróbce chemicznej

Ryzyko związane z tymi ekspozycjami różni się w zależności od tego, jak często wykonujesz tego typu pracę.

Aby zmniejszyć narażenie na te substancje chemiczne: Pracuj w wentylowanym pomieszczeniu i używaj zatwierdzonego sprzętu ochronnego, takiego jak maski przeciwpyłowe, które są specjalnie zaprojektowane do filtrowania mikroskopijnych cząstek.

Podczas obróbki strumieniowo-ściernej powstaje szkodliwy pył. Wszystkie osoby przebywające w obszarze objętym obróbką strumieniowo-ścierną muszą

nosić prawidłowo dopasowaną i właściwie konserwowaną maskę oddechową z dopuszczonym do obrotu sprężonym powietrzem, zatwierdzoną przez NIOSH.

OSTRZEŻENIA DOTYCZĄCE KRZEMICY I INNYCH PYŁÓW:

Wdychanie pyłu z piasku kwarcowego może powodować krzemicę, śmiertelną chorobę płuc. Wdychanie pyłu podczas prac śrutowniczych może również powodować azbestozę i/lub inne poważne lub śmiertelne choroby. Każda osoba wykonująca prace śrutownicze, każda osoba obsługująca lub używająca materiałów zawierających substancje toksyczne lub materiały z ponad 0,01% krystalicznej krzemionki oraz każda osoba znajdująca się w obszarze występowania pyłu musi używać zatwierdzonego przez NIOSH, dobrze utrzymanego respiratora do obróbki strumieniowo-ściernej z doprowadzeniem powietrza. Szkodliwy pył może pozostawać zawieszony w powietrzu przez długi czas po zakończeniu prac śrutowniczych, powodując poważne obrażenia lub śmierć.

Przed zdjęciem maski oddechowej należy użyć urządzenia do monitorowania powietrza, aby określić, czy atmosfera jest bezpieczna do oddychania. Skontaktuj się z lokalnym biurem OHSA lub NIOSH, aby określić właściwy respirator do konkretnego zastosowania.

Respiratory z doprowadzonym powietrzem nie usuwają ani nie chronią przed tlenkiem węgla (CO) ani żadnym innym toksycznym gazem. Używaj urządzenia do usuwania tlenku węgla i urządzenia monitorującego z respiratorem, aby zapewnić jakość powietrza klasy D. Postępuj zgodnie ze wszystkimi obowiązującymi normami OSHA i przepisami OSHA 1910.134(d).

ZACHOWAJ TE INSTRUKCJE Będziesz

potrzebować tych instrukcji, aby uzyskać instrukcje dotyczące bezpieczeństwa, procedur obsługi, listy części i gwarancji. Umieść je w bezpiecznym i suchym miejscu do odniesienie do przyszłości.

WAŻNE INSTRUKCJE BEZPIECZEŃSTWA

OSTRZEŻENIE: Podczas korzystania z narzędzi, takich jak sprężarka powietrza, niezależnie od tego, czy jest zasilana niezależnie od tego, czy chodzi o silnik elektryczny, czy silnik benzynowy, należy zawsze zachować podstawowe środki ostrożności przestrzegane w celu zmniejszenia ryzyka pożaru, porażenia prądem i obrażeń ciała. Powinieneś przed rozpoczęciem prac ściernych zapoznaj się z instrukcją bezpieczeństwa dotyczącą sprężarki powietrza piaskowanie tym narzędziem.

PARAMETRY PRODUKTU

Objętość zbiornika	10 galonów
Ciśnienie robocze	60-110 PSI
Zużycie powietrza:	6-25cfm
Sugerowana zdolność ścierna:	18,5 litra

Uwaga:

1. Nie należy używać akcesoriów, które nie zostały specjalnie zaprojektowane i zalecane przez producenta narzędzia.
2. Przed użyciem należy spuścić wodę ze sprężarki powietrza, aby mieć pewność, że powietrze jest suche i unikaj zlepiania się materiałów ściernych, w przeciwnym razie nie będzie działać.
3. W produkcie została zamontowana jedna z dysz ceramicznych.

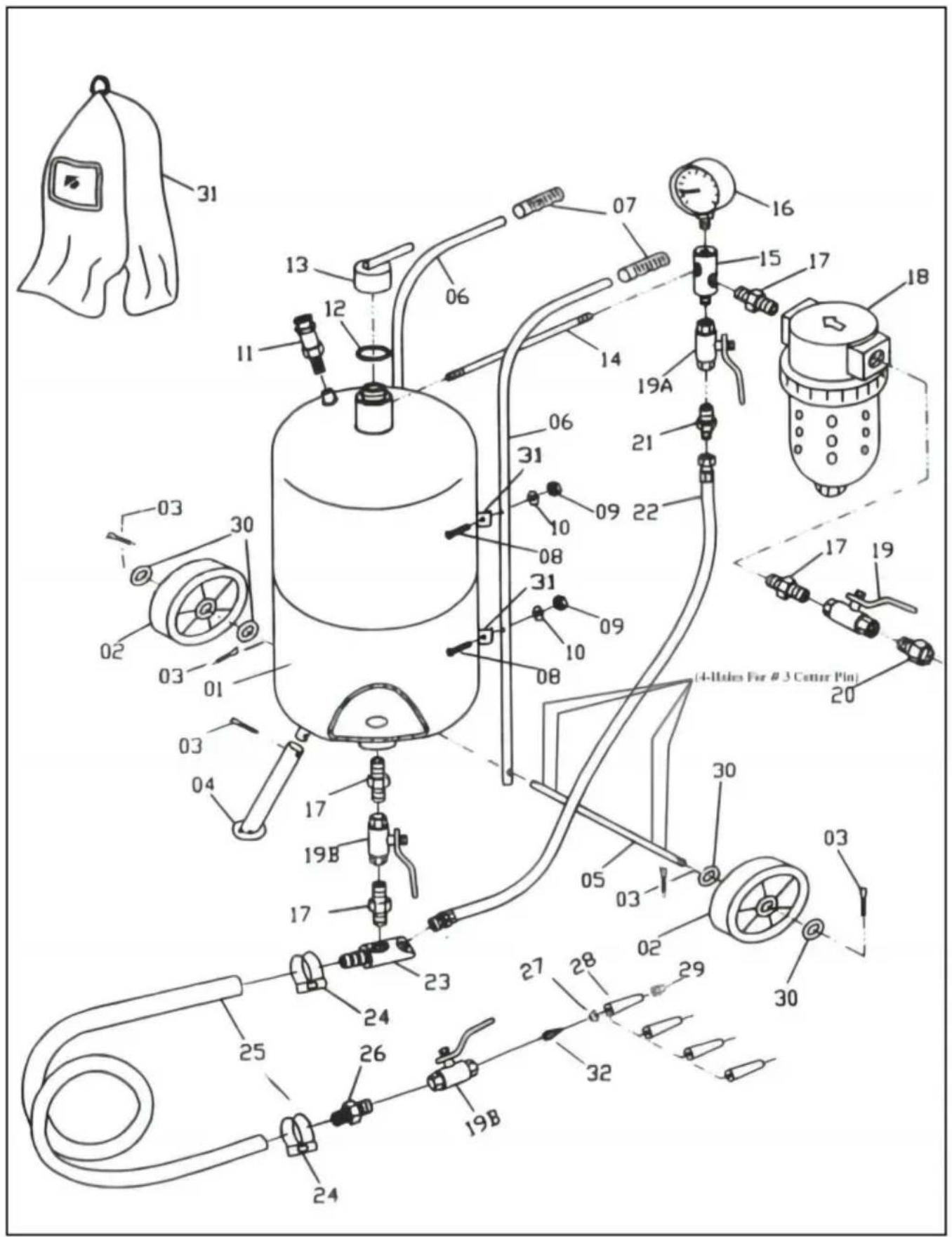

LISTA CZEŚCI

1. Prosimy o ostrożne wyrzucanie wszystkich plastikowych toreb i trzymanie ich w miejscu niedostępnym dla dzieci.

i zwierzęta domowe.

1. Sprawdź wszystkie dostarczone komponenty zgodnie z listą w tej instrukcji. Upewnij się,

masz wszystkie wymienione części.

1. Mimo zachowania szczególnej ostrożności podczas produkcji tego produktu, należy

zachowaj ostrożność podczas montażu, aby nie zarysować się ostrymi krawędziami.

1. Podczas montażu i demontażu należy nosić okulary ochronne i rękawice ochronne.

używać.

1. Produkt należy umieścić na płaskiej powierzchni.

INSTRUKCJA MONTAŻU

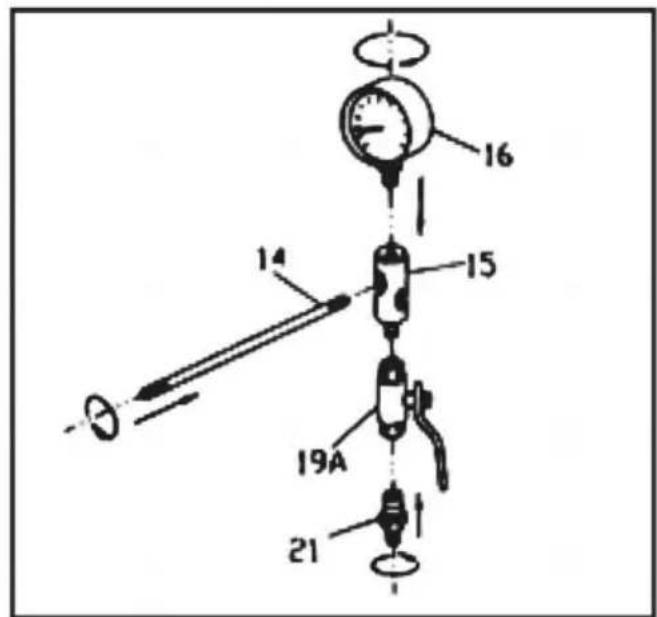

1. Zapoznaj się z rysunkiem dotyczącym kroku 1, montażu kolektora dolotowego.

Najpierw należy przymocować manometr (16) do górnej części kolektora dolotowego, obracając

wskaźnik tak, aby można było zobaczyć górną część zbiornika. Następnie podłącz przepustnice

zawór (19A) do dolnej części kolektora. Podłącz złącze króćca (21) do

zawór dławiący. Podłącz rurę łączącą (14) do kolektora.

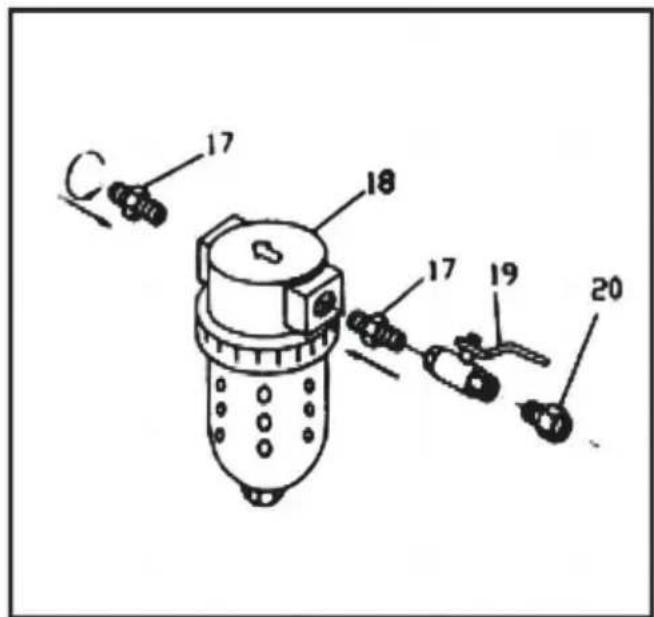

1. Aby złożyć filtr pułapki wodnej (18), zapoznaj się z rysunkiem w kroku 2. Złącze smoczkowe

(17) jest przykręcone do każdej strony filtra. Z jednej strony przymocuj

zawór doprowadzający powietrze (19) do złącza smoczkowego (17), a następnie podłącz złącze męskie/żeńskie

złącze (20) do drugiej strony zaworu doprowadzającego powietrze. Kiedy będziesz gotowy,

uruchomić piaskarkę, wąż powietrza ze sprężarki należy przymocować do

złącze męskie/żeńskie (20).

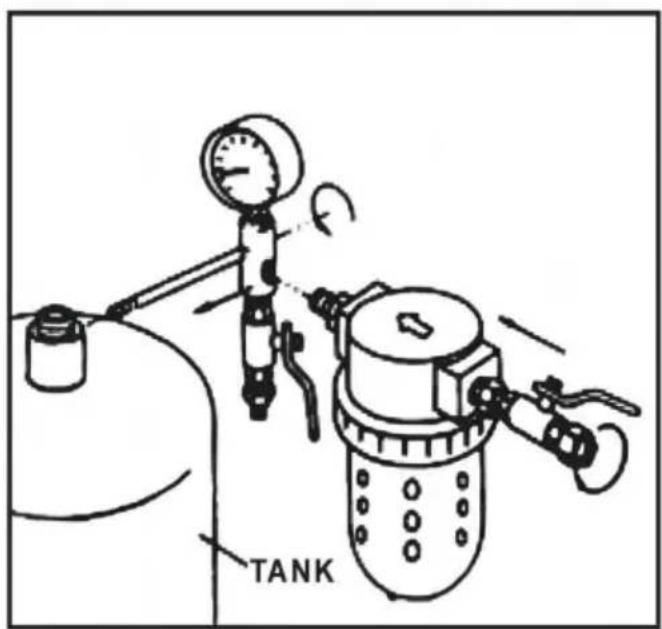

1. Umieść zbiornik (01) na stole, czterema zaciskami do góry. Zapoznaj się z rysunkiem dotyczącym kroku

Wkręcić filtr zatrzymujący wodę (18) wraz z jego częściami do otworu z boku wlotu

kolektora. Następnie przykręcić otwarty koniec rury łączącej (14) z kolektorem dolotowym (15)

i manometru (16) zamocowanego w otworze gwintowanym z boku wlewu

rurę na górze zbiornika. Ponownie upewnij się, że kolektor i manometr są ustawione pionowo.

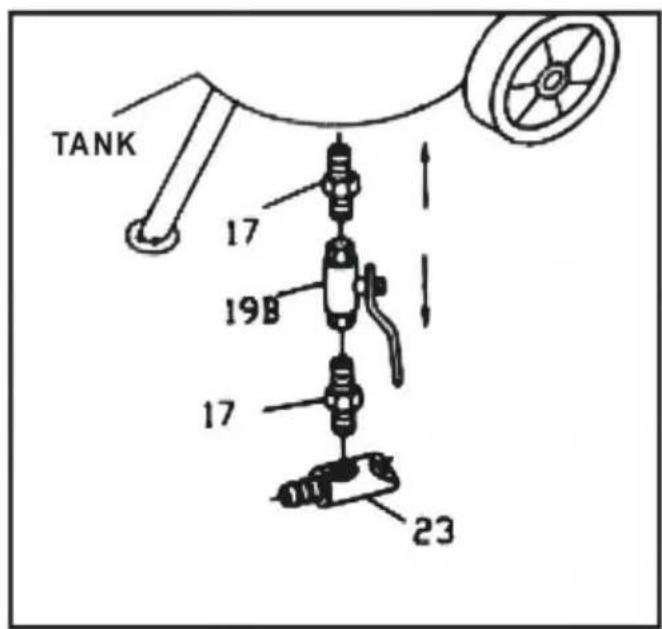

1. Zapoznaj się z rysunkiem dotyczącym kroku 4, montażu zaworu wylotowego materiału ściernego w

otwór na dnie zbiornika; Zamontuj kolejno cztery części: Złącze sutkowe (17);

zawór dozujący ścierniwo (19B), króciec przyłączeniowy (17) i rura wylotowa ścierniwa

(23).

16 15 14 19A 21

step 1

C 17 18 17 19 20

step 2

TANK

step 3

TANK 17 19B 17 23

step 4

1. Zapoznaj się z rysunkiem dotyczącym kroku 5, montażu zaworu DEADMAN dyszy (34). W tym procesie montażu wybierzesz jedną z czterech dysz (28). Nie jest to wybór stały, ponieważ możesz zmieniać dysze w zależności od wykonywanej pracy. Wkręć adapter (26) do zaworu DEADMAN dyszy (34). Wkręć uszczelkę (27) do łącznika smoczka, następnie dodaj dyszę (28) i nakrętkę nasadową dyszy (29).

2. Zapoznaj się z rysunkiem dla kroku 6, aby podłączyć zespół zaworu dozującego materiał ścierny (krok 4) i zespół (krok 5). Nasuń dwa zaciski węża (24) na każdy koniec węża ściernego (25), naciśnij jeden koniec węża na nypel na rurze wylotowej materiału ściernego (23), a drugi koniec na adapter (26). Oba węże

końce powinny być mocno osadzone na sutkach. Przesuń zaciski węża wzdłuż węża do każdego sutka i mocno dokręć zaciski.

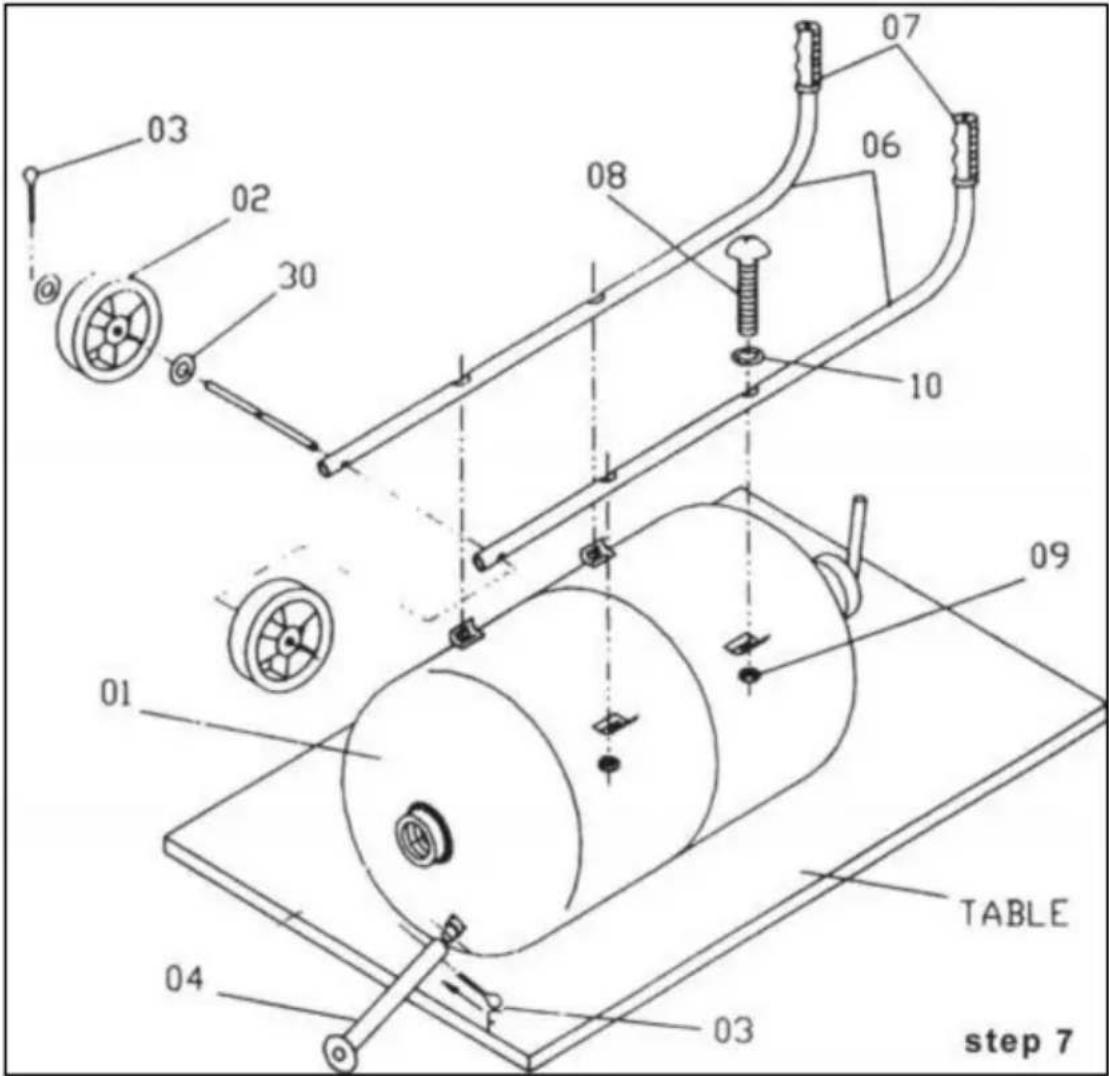

1. Przymocuj dwie kierownice (06) do zbiornika za pomocą czterech śrub panewkowych (08) i czterech podkładki (10) i cztery nakrętki sześciokątne (09). Uwaga: KOńce uchwytu powinny być skierowane ku górze.

2. Zlokalizuj oś (05) i przesuń ją przez otwory w bokach kierownicy.

(06). Umieść jedno koło (02) na każdym końcu osi i przymocuj je na miejscu za pomocą kołki rozporowe (03) i podkładki (30).

1. Wlóż stopkę stałą (04) w króciec znajdujący się na dnie zbiornika w pobliżu krawędź. Użyj ostatniej zawleczki (03), aby przytrzymać stopkę przy zbiorniku.

2. Przed rozpoczęciem operacji należy ponownie przejrzeć każde połączenie, podwójnie sprawdzając, czy wszystkie są dobrze zamocowane i prawidłowo osadzone.

03 02 30 08 06 10 09 01 TABLE 04 03 step 7

OSTRZEŻENIE!

Odłączenie węża, gdy urządzenie jest pod ciśnieniem, może spowodować poważne obrażenia lub śmierci. W celu ułatwienia montażu i demontażu wszystkich połączeń sprzęgających należy stosować kołki zabezpieczające i linki zabezpieczające.

zapobiegają przypadkowemu rozłączeniu się złączy węży.

Jeżeli używane są złączki do przewodów pneumatycznych typu twist-on, muszą być one zabezpieczone blokadą bezpieczeństwa

szpilki lub przewody zapobiegające przypadkowemu rozłączeniu pod ciśnieniem. Wąż

odłączenie pod ciśnieniem może spowodować poważne obrażenia.

PROCEDURE BEZPIECZEŃSTWA DLA PISTOLETU CIŚNIENIOWEGO

UWAGA: PRZECZYTAJ TE PROCEDURE BEZPIECZEŃSTWA W ICH ORYGINALE

CAŁOŚĆ INSTRUKCJI OBSŁUGI ZNAJDUJE SIĘ W

TE OSTRZEŻENIA.

Procedury te nie mają charakteru wyczerpującego ze względu na wiele zmiennych

pole obróbki strumieniowo-ściernej. Dlatego NALEŻYMY, aby ręce, uszy, usta, nos i oczy były zawsze zakryte

odpowiednią ochroną bezpieczeństwa.

1. Nie wkładaj palców, żadnych części ciała ani żadnych elementów do uszczelki korka wlewowego.

obszar, w którym maszyna do czyszczenia jest pod ciśnieniem. Niezachowanie ostrożności w trzymaniu części ciała z dala od

okolica korka wlewowego może spowodować poważne obrażenia.

1. Nie przekraczać maksymalnego ciśnienia roboczego 125 PSI. Nieprzestrzeganie

maksymalne ciśnienie robocze poniżej 125 PSI może spowodować rozerwanie urządzenia do czyszczenia strumieniowego, co może

skutkować śmiercią lub poważnymi obrażeniami.

1. Każda osoba znajdująca się w obszarze wybuchu, łącznie z operatorem sprzętu, powinna zachować ostrożność.

należy używać i konserwować zatwierdzony przez NIOSH respirator zasilany powietrzem, nawet po odpaleniu

ustało. Szkodliwy pył może pozostać zawieszony w powietrzu przez długi czas

po ustaniu strzelania powodującego obrażenia lub śmierć.

1. Przed użyciem pistoletu ciśnieniowego: Założ okulary ochronne, rękawice i

Zatwierdzony przez NIOSH respirator. Zawsze noś te środki ochrony podczas pracy

i podczas serwisowania Twojej piaskarki. Podczas gdy dostarczana jest osłona ochronna,

pomaga chronić Cię przed latającymi częściami podczas korzystania z maszyny, maska nie

zapewnić ochronę przed cząsteczkami unoszącymi się w powietrzu. Dobrze utrzymane czyszczenie strumieniowe

Każda osoba pracująca przy odpalaniu strzałów musi używać respiratora.

1. Aby chronić dłonie, należy używać grubych rękawic.

2. Używaj tablic, aby zapobiec uderzeniu kogoś lub czegoś w nadmiarze wody.

ponieważ pył będzie się przemieszczał na dużą odległość. Wysadzaj na dużej otwartej przestrzeni, aby zminimalizować

nagromadzenie się materiału ściernego w otoczeniu.

1. Nie ciągnij zbiornika z materiałem ściernym za wąż ani nie dopuść do jego przewrócenia.

montaż może się zepsuć, co czyni maszynę niebezpieczną. Media i powietrze poniżej 125 PSI mają bardzo duża siła niszcząca. Nigdy nie pozostawiaj maszyny pod ciśnieniem bez nadzoru. Jeśli wystąpi sytuacja awaryjna, np. pęknięcie węża czyszczącego, należy wyłączyć maszynę natychmiast.

1. Przed podłączeniem opróżnij zbiornik z powietrza przez zawór wlotowy i odłącz zasilanie.
   czyszczenie konserwacyjne wszelkiego rodzaju. Podczas wyjmowania dyszy należy zachować ostrożność należy to zrobić, gdyż jeśli dysza jest zatkana, w wężu nadal może znajdować się ciśnienie powietrza.

2. Aby zapewnić bezpieczną eksploatację, należy wykonywać zalecane czynności konserwacyjne przy urządzeniu Blaster zbiornik, jednostka zdalna i akcesoria. Wymień wszystkie zużyte części zanim ulegną awarii.
   Wymagana jest natychmiastowa wymiana zużytych podzespołów. Brak wymiany zużytych podzespołów elementy mogą narazić operatora lub osoby postronne na działanie dużej prędkości media i sprężone powietrze, powodując poważne obrażenia.

3. Nie używaj w urządzeniu żadnych materiałów żrácych. Używaj wyłącznie czystych, suchych mediów.

4. Nie łącz węży ściernych. Łączenie szybko się zużyje i może gwałtownie
   rozpylić medium na otaczający obszar. Zużyty wąż do czyszczenia może nagle ulec uszkodzeniu pękanie, Złącza i uchwyty dysz mogą nie chwytać odpowiednio zużytego węża, co powoduje jego pękanie pod wpływem ciśnienia. Sprężone powietrze i materiał ścierny wydostają się
   z powodu pęknięcia węża lub odłączenia złącza lub uchwytu dyszy może dojść do poważnych uszkodzeń obrażenia.

5. Spawanie, szlifowanie lub wiercenie przy użyciu urządzenia do obróbki strumieniowo-ściernej może osłabić zbiornik. Ciśnienie sprężonego powietrza może spowodować pęknięcie osłabionej maszyny do śrutowania, co może skutkować śmiercią lub poważnymi obrażeniami. Spawanie, szlifowanie lub wiercenie w maszynie do śrutowania statek maszynowy bez pieczęci National Board R unieważnia certyfikat ASME i National Board certyfikat specjalisty, jeśli ma zastosowanie.

6. Zawsze ustawiaj maszynę tak, aby wylot był skierowany z dala od jakichkolwiek przedmiotów. lub osób. Stań z dala od ścieżki wychodzącego ścierniwa. Może ono wydostać się z wysoka prędkość. Uderzenie wychodzącego ścierniwa może spowodować poważne obrażenia.

7. Nie należy używać adapterów elektrycznych, które eliminują bolec uziemiający w przypadku napięcia 115 V. wtyczki. Nieprawidłowe uziemienie maszyny może spowodować obrażenia w wyniku porażenia prądem i uszkodzenia sprzętu. Aby pomóc zmniejszyć możliwość wystąpienia elektryczności statycznej i jej związanych z tym zagrożeń, zawsze uziemiaj maszynę do obróbki strumieniowej.

8. Nie używaj tego sprzętu w żadnym miejscu, które może być uznane za niebezpieczne lub w których obecne są łatwopalne gazy lub ciecze. Niedopelnienie tego obowiązku może spowodować eksplozja powodująca poważne obrażenia.

9. Podczas korzystania z tego sprzętu może powstać elektryczność statyczna. Nie używać w pięćdziesiąt stóp wszelkich materiałów wybuchowych, potencjalnie wybuchowych substancji lub ich oparów jako może dojść do eksplozji.

10. Nie przepelniaj zbiornika medium. Nie napełniaj go na odległość mniejszą niż 6 cali od górnej krawędzi. zbiornik.
11. PRZED OTWARCIEM ZBIORNIKA należy uwolnić ciśnienie powietrza ze zbiornika ze ścierniwem. W tym celu należy zamknąć zawór dopływu powietrza (19) i nacisnąć go w dół, aby otworzyć zawór DEADMAN. zawór (1), aby uwolnić ciśnienie w linii. Upewnij się, że manometr zbiornika wskazuje zero, otwórz zbiornik.
12. UTRZYMUJ PRAWIDŁOWE CIŚNIENIE POWIETRZA, zalecane jest maksymalnie 110PSI, ciśnienie nie może przekraczać 125PSI. Jeśli ciśnienie przekroczy 125PSI, przerwij wszelkie prace. natychmiast odłącz sprężarkę powietrza, aby zredukować nadmierne ciśnienie.
    Nie badaj problemu z ciśnieniem blastera, dopóki manometr nie wskaże zero.

INSTRUKCJA OBSŁUGI

TECHNIKA OPERACYJNA:

1. Podłącz wąż powietrza do zaworu wlotowego powietrza. Producent zaleca stosowanie minimalnej wąż doprowadzający powietrze o średnicy wewnętrznej 1/2" Użycie węża doprowadzającego powietrze o średnicy wewnętrznej mniejszej niż 1/2" spowoduje ograniczenia objętość powietrza i w rezultacie słabą pracę urządzenia. Przed wtłoczeniem powietrza należy upewnić się, że zawór wlotowy i zawór dyszy są w pozycji WYŁĄCZONEJ. Przy zamkniętym zaworze Deadman i korek wlewu szczelny, otwarty zawór wlotu powietrza umożliwiający sprężenie powietrza. Zakres działania jednostki wynosi od 40 do 110 PSI Uwaga: Aby uzyskać właściwy wybór dyszy, zapoznaj się z sekcją Wybór dyszy wykres na stronie 11. Po właściwym doborze dyszy włóż dyszę do podstawy mocującej. Ustaw Ponownie podważ i nasuń nakrętkę mocującą na dyszę, dokręcając ją ręcznie.
2. Pressure Blaster jest wyposażony w unikalne półautomatyczne zamknięcie typu pull-up projekt. Producent zaleca drobny materiał ścierny o wielkości ziarnistości podobnej do do soli kuchennej. Zapewnia to właściwy przepływ i zmniejsza możliwość zatkania dyszy przeszkoda. Gdy będziesz gotowy do wytworzenia ciśnienia w pojemniku, podnieś zamknięcie i włącz wlotowe powietrze. Wewnętrzne ciśnienie powietrza uszczelni zamknięcie.
3. Z pistoletem pod ciśnieniem i zaworem regulującym przepływ ścierniwa u podstawy urządzenia zamknięty, otwarty zawór kulowy umożliwiający przepływ powietrza przez wąż obejściowy do podstawy urządzenia. Następnie przytrzymaj wąż ścierny za obudowę uchwytu dyszy, kierując dyszę

z dala od jednostki i operatora, szybko otwórz całkowicie zawór bezpieczeństwa i wyreguluj zawór regulacyjny u podstawy zbiornika, aby odpowietrzyć materiał ścierny do przepływu powietrza. Powoli otwórz zawór regulatora, aż materiał ścierny będzie lekko widoczny. Gdy regulator zawór przepływowy jest ustawiony na żądane ustawienie, dalsza regulacja powinna być wykonywana tylko wymagane przy zmianie gatunku materiału ściernego lub gdy dysza ma różne IDis używane. Otwarcie zaworu regulatora zbyt daleko spowoduje zatkanie węża lub dysza.

Aby uzyskać najlepszą wydajność, zawór Deadman należy otwierać i zamykać szybko.

OSTRZEŻENIE!

Odłączenie węża, gdy urządzenie jest pod ciśnieniem, może spowodować poważne obrażenia lub śmierci. W celu ułatwienia montażu i demontażu wszystkich połączeń sprzęgających należy stosować kołki zabezpieczające i linki zabezpieczające. zapobiegają przypadkowemu rozłączeniu się złączy węży.

Jeżeli używane są złączki do przewodów pneumatycznych typu twist-on, muszą być one zabezpieczone blokadą bezpieczeństwa szpilki lub przewody zapobiegające przypadkowemu rozłączeniu pod ciśnieniem. Wąż odłączenie pod ciśnieniem może spowodować poważne obrażenia.

WYMAGANIA DOTYCZĄCE DOSTARCZANIA MATERIAŁU ŚCIERNEGO POWIETRZA

Obróbka strumieniowo-ścierna wymaga dużej objętości powietrza pod wysokim ciśnieniem. Wydajność użycie zbyt małego sprężonego powietrza może negatywnie wpłynąć na działanie Twojej ściernicy wąż doprowadzający powietrze, niewystarczające ciśnienie powietrza lub zbyt duża dysza.

Średnica wewnętrzna węża Długość węża Średnica wewnętrzna dyszy CFM (110 PSI)				Zastosowanie ścierne Na godzinę
3/8"	50 stóp	3/32"	6	60 funtów
3/8"	25 stóp	7/64"	12	100 funtów
1/2"	50 stóp	1/8"	15	150 funtów
1/2"	25 stóp	9/64"	20	200 funtów

Zalecamy, aby ciśnienie powietrza mieściło się w zakresie 60–110 PSI, co zapewni najlepsze wyniki.

ŁADOWANIE MATERIAŁÓW ŚCIERNYCH DO ZBIORNIKA

1. Sprawdź materiał ścierny, aby upewnić się, że jest suchy i nie zatyka zaworu dozującego (19B), rury wylotowej materiału ściernego (23), węża (25) lub innych elementów.
2. Założ odzież ochronną, pełny kaptur i odzież zatwierdzoną przez MSHA/NICOSH Respirator.
3. Przekręć zawór dopływu powietrza (19) do pozycji wyłączonej (poziomej).
4. Naciśnij w dół, aby otworzyć zawór DEADMAN dyszy (34).
5. Obserwuj manometr (16) i upewnij się, że wskazuje zero ciśnienia.
6. Zdjąć korek wlewu (13) z górnej części zbiornika. 6.
7. Włóż lejek (31) i wlej materiał ścierny do lejka. Upewnij się, że wystarczająco dużo do zbiornika, aby wykonać zadanie. Ale jeśli jest to duże zadanie, napełnij zbiornik tylko Napełnij zbiornik w 3/4 i uzupełnij w razie potrzeby, aby dokończyć pracę.
   WSKAZÓWKI: jeśli wilgotność wynosi 90/100%, pułapka wodna (18) nie będzie w stanie zatrzymać całej wilgoci. wilgoć w zbiorniku 3/4. Lepiej zmniejszyć ilość materiału ściernego, załadować więcej często i opróżniaj syfon bardziej. To zmniejszy prawdopodobieństwo zatykanie dna zbiornika lub przewodu.
8. Po umieszczeniu w zbiorniku odpowiedniej ilości materiału ściernego zamknij korek wlewu (13).
9. Zamknij zawór odcinający dyszę (198) i otwórz zawór dopływu powietrza (19).
10. Podczas nalewania paliwa do zbiornika należy nasłuchiwać, czy nie ma nieszczelności w korku wlewu. sprężarki. Przed uruchomieniem należy naprawić wszelkie nieszczelności.

ZALECENIA DOTYCZĄCE SPREŻARKI POWIETRZA

Aby zapewnić wydajną pracę sprężarki powietrza, należy postępować zgodnie z poniższymi wskazówkami: Używaj mniejsza dysza umożliwiająca kontrolę zapotrzebowania na powietrze.

1. Nie należy wykonywać ciągłego śrutowania. Okresowo należy przerywać śrutowanie, aby umożliwiaś sprężarka do chłodzenia.
2. Żaden kompresor nie jest zaprojektowany do ciągłej pracy na pełnych obrotach. Używaj 70% znamionowych wyjście. Użyj węża powietrznego lub metalowej rury o średnicy co najmniej 1/2" od sprężarki powietrza, aby blaster. Jeśli twój
3. Kompresor wytwarza nadmierną ilość wilgoci, zalecamy użycie

syfon lub separator wilgoci. Otwórz zawór odpowietrzający, aż woda zacznie powoli wypływać wypływa nieprzerwanie.

1. Sprężarkę powietrza należy opróżnić na dnie zbiornika zasilającego za pomocą

zawór spustowy i należy go codziennie przedmuchiwać. Nie jest niczym niezwykłym opróżnienie trzech lub czterech galonów wody ze zbiornika zaopatrzeniowego w dzień o wysokiej wilgotności. Dodatkowy zapas czołg pomoże.

1. Utrzymuj kurz i media powstałe w wyniku obróbki strumieniowej z dala od sprężarki powietrza.

Należy przestrzegać maksymalnych wymagań dotyczących ciśnienia powietrza dla pistoletu natryskowego i ustawić sprężarkę należy stosować w tych granicach lub użyć zaworu regulującego ciśnienie w celu jego zmniejszenia ciśnienie powietrza do odpowiedniego zakresu.

ZASTOSOWANIE MATERIAŁÓW ŚCIERNYCH

1. Jeśli w medium znajduje się wilgoć, może to spowodować uszkodzenie zbiornika pistoletu lub zatkanie systemu. Aby uniknąć tego problemu, utrzymuj media i sprężarkę w stanie suchym.
2. Jeśli nośnik jest wilgotny, przesiej go i osusz przed użyciem.
3. Nie pozostawiaj materiału ściernego w zbiorniku po czyszczeniu, ponieważ może on wchłaniać wilgoć. i pogarszać jakość obróbki strumieniowej.
4. Przechowuj media w suchym miejscu; trzymaj media z dala od ziemi lub betonowych podłóg. Umieść je na drewnianej płozie.
5. Jeśli wilgotność powietrza jest zbyt wysoka, nie zaleca się przeprowadzania czyszczenia w tym czasie.
6. Rozważ użycie różnych gatunków lub typów mediów, aby zapobiec zatykaniu się dyszy. zatykanie spowodowane dużą zawartością wilgoci.
7. Nie używaj piasku.

Ostrzeżenie!

Nie napełniaj naczynia ciśnieniowego do odległości mniejszej niż sześć (6) cali od górnej krawędzi naczynia. Jeśli wąż zostanie przypadkowo odłączony podczas użytkowania, może dojść do rozpryskiwania się medium.

Zobacz OSTRZEŻENIA dotyczące układu oddechowego na początku instrukcji.

Czarna piękność

Black Beauty stosuje się, gdy konieczne jest usunięcie farby i rdzy ze stali, np.

Nadwozia samochodowe, zbiorniki lub ciężki sprzęt. Black Beauty jest lepszy od krzemionki, ponieważ zawiera tylko 0,1% wolnej krzemionki, szybciej tnie, można go ponownie wykorzystać, nie zawiera wilgoci i nie pakować i nie wchłaniać wilgoci.

Stalowy żwir

Ziarno stalowe jest niezwykle szybkie w cięciu zardzewiałego metalu i trudnej do usunięcia farby. Stal Ziarno jest popularne, ponieważ pozostawia bardzo gładkie wykończenie. Jest również porównywalne w

Cena w porównaniu do większości innych specjalistycznych materiałów ściernych. Zaleca się stosowanie Steel Grit w regenerowanych materiałach ściernych.

Systemy lub szafy.

Koralik szklany

Koraliki szklane służą do tworzenia wykończenia satynowego lub matowego. Zalecane jest stosowanie koralików szklanych w systemach odzyskiwania lub szafach.

Tlenek glinu

Tlenek glinu to wysokiej jakości materiał ścierny, który jest ostrzejszy od piasku (nie

zalecany) i tnie dwa razy szybciej niż piasek. Pozostawia gładką teksturę wykończenia

bez wżerów. Tlenek glinu jest bardziej szorstki niż szklany koralik i można go stosować na

i w kółko. Jest to jeden z najbardziej ekonomicznych materiałów ściernych, jakich możesz użyć w dowolnym systemy odzyskiwania lub szafy.

Żwirek plastikowy

Głównie używany do usuwania aluminium i włókna szklanego. Doskonały do usuwania farby. Lekki utlenianie i rdza powierzchniowa. Zaleca się stosowanie kabin do obróbki strumieniowo-ściernej, ponieważ wytwarza bardzo mało pyłu. Działa szybko, długo utrzymuje się i zwiększa widoczność w pomieszczeniu. gabinet.

WSKAZÓWKI DOTYCZĄCE ROZWIAŻYWANIA PROBLEMÓW

PROBLEM/PRZYCZYNA	MOŻLIWE ROZWIĄZANIE
Wzrost przepływu powietrza:
Zbyt niskie ciśnienie powietrza	Zobacz „Brak ciśnienia powietrza”
Za dużo mediów	Wyreguluj zawór mediów
Nadmierne konsumpcja mediów:
Zawór medialny otwarty zbyt szeroko	Zamknij lekko
Zbyt niskie ciśnienie powietrza	Sprawdź manometr
Zatykanie i blokowanie przepływu strumienia powietrza:
Zanieczyszczenia w mediach	Oczyść i przesiej
Rozmiar nośnika jest za duży	Użyj mniejszego rozmiaru ziarna
Korki dyszy	Użyj większej dyszy
Korki dyszy	Wyreguluj zawór mediów
Mokre media	Suche media, odwadniają powietrze
Wilgoć w mediach ściernych:
Mokre media	Zmień lub użyj suchego medium
Woda w powietrzu	Odprowadź wodę z linii lotniczych
Woda w zbiorniku	Opróżnij, osusz i ponownie napełnij
Wilgotny klimat:
Umiarkowana wilgotność	Utrzymuj media w jak największej suchości
Umiarkowana wilgotność	Użyj suszarki lub separatora wilgoci
Wysoka wilgotność	Unikaj tego okresu użytkowania, jeśli możliwy
Przeciążony kompresor:
Kompresor za mały	Ogranicz czas użytkowania
Rozmiar dyszy jest za duży	Użyj mniejszego rozmiaru
Zbyt wiele przecieków w instalacji wodno-kanalizacyjnej	Uszczelnij i dokręć rury
Otwory w wężu ściernym	Wymień wąż
Zapchany filtr powietrza w sprężarce	Czysty
Brak ciśnienia powietrza:
Kompresor za mały	Użyj mniejszej dyszy
Zawory zasilające nie są ustawione w pozycji pełnej	Otwórz zawory
Rozmiar dyszy jest za duży	Użyj mniejszego rozmiaru
Wycieki w instalacji hydraulicznej	Uszczelnij i dokręć rury
Otwory w wężu ściernym	Wymień wąż
Zapchany filtr powietrza w sprężarce	Wyczyść filtr
Zużyta lub zabrudzona uszczelka poliuretanowa	Wyczyść lub wymień uszczelkę
Brak przepływu ściernego:
Zbiornik blastera pusty	Napełnij zbiornik
Wilgoć w mediach	Nośniki suche
Za małe ciśnienie powietrza	Sprawdź system
Wąż ścierny zagięty	Wyprostuj wąż
Zanieczyszczenia w mediach	Czyszczenie lub ekranowanie mediów

KONSERWACJA

OSTRZEŻENIE!

Nieprzestrzeganie poniższych zaleceń przed wykonaniem jakichkolwiek czynności konserwacyjnych może spowodować: poważne obrażenia lub śmierć w wyniku nagłego uwolnienia sprężonego powietrza:

• Rozhermetyzować maszynę do obróbki strumieniowej.
• Odłącz zasilanie.
• Zablokuj i oznacz dopływ sprężonego powietrza.
• Odpowietrzyć przewód doprowadzający powietrze do pistoletu strumieniowego.

Konieczna jest natychmiastowa wymiana zużytych podzespołów. Niewymiana zużytych podzespołów elementy mogą narazić operatora lub osoby postronne na działanie mediów o dużej prędkości i Sprężone powietrze może spowodować śmierć lub poważne obrażenia.

Wycieki wokół złączek i uchwytów dysz świadczą o zużyciu lub poluzowaniu części.

Uchwyty dysz i złączki, które nie pasują ściśle do węża i dysz, które nie pasują ściśle do węża.

ściśle przylegać do uchwytów dysz, może się rozłączyć pod wpływem ciśnienia. Uderzenie

dysze, złącza, węże lub materiały ścierne oraz części odłączone podczas pracy

ciśnienie może spowodować poważne obrażenia. Aby zapewnić długą i wydajną żywotność

w przypadku uchwytu Deadman Handle zdecydowanie zaleca się wykonanie następujących procedur następowało:

1. Okresowo (po 5-6 miesiącach umiarkowanego użytkowania lub po 10-15 godzinach intensywnego użytkowania)
   (do użytku przemysłowego) należy wymienić wszystkie adaptery węży przeznaczone wyłącznie do przepływu materiałów ściernych.

2. Wymień gumową uszczelkę po 7–10 godzinach użytkowania, aby zachować prawidłowe działanie wyłączenie.

3. Sprawdź wąż ścierny, jeśli zaczyna się często przeciekać lub wokół niego pojawia się wyciek medium lub powietrza. wąż lub obszar uchwytu.

4. Wymień dyszę, gdy będzie miała większy rozmiar.
5. Sprawdź uszczelkę poliuretanową w zamknięciu pull-up, gdy powietrze ucieka nadmiernie z otworu (upewnij się, że uszczelka jest wolna od medium).

INNE ELEMENTY KONSERWACJI

1. Należy dołożyć wszelkich starań, aby chronić sprężarkę powietrza przed wszelkimi uszkodzeniami. możesz otrzymać z twojej pracy w zakresie obróbki strumieniowo-ściernej. Najlepszą opcją jest zachowanie sprężarka w górę od strumieniowo-ściernego strumienia, im większa odległość między nimi, tym lepiej. Poza tym powinieneś kontynuować standard procedury konserwacyjne sprężarki.

2. Niektóre części ścierniwa będą zużywać się znacznie szybciej niż inne, części wymagające szczególnej uwagi przenoszą mieszankę powietrza i materiału ściernego, zaczynając od wąż ścierny (25) i przechodzący przez metalowe wypełnienia zawór DEADMAN (34) i dysz ceramicznych (28).

3. Jeśli w którejkolwiek z tych części pojawią się nieszczelności powietrza, należy przerwać wszelkie prace i znaleźć 3. elementy, które wymagają naprawy lub wymiany. Gdy jest nowy, wąż ścierny (25) ma 2 pale sznurowe i ścianki o grubości 1/4 cala. Ponieważ wewnętrzna średnica jest ścierana, to ściana staje się coraz cieńska. Jednym ze sposobów sprawdzenia węża i innych części dotkniętych wybuchem należy założyć odzież ochronną. Następnie należy wytworzyć ciśnienie system i zamknij dyszę, zamknij zawór (19). Sprawdź, czy nie ma nieszczelności powietrza, usuń wszelkie nieszczelności przed uruchomieniem. Możesz również zlokalizować miejsca w wężu, w których ściana jest bardzo cienkie. Objawiają się jako pęcherze w wężu; jeśli znajdziesz taki pęcherz, weź natychmiast nowy wąż. Jeśli ten pęcherz pęknie, ścierniwo wydostanie się z boku węża.

Adres: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Szanghaj

Preston, Wielka Brytania

Przedstaw ciel UE

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Linkenheim-Hochstetten, Niemcy

Wyprodukowano w Chinach

VEVOR®

TOUGH TOOLS, HALF PRICE

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

SCHUURSTRAALTANK

MODEL: FF-Q902
