Produkttyp	Trycksandbläster (slipmedelsapplikator)
Märke	Vevor
Modell	FF-Q902
Tankkapacitet	10 gallon (ca 37,9 L)
Rekommenderad slipkapacitet	18,5 L
Arbetstryck	60 till 110 PSI
Maximalt tryck	125 PSI
Luftförbrukning	6 till 25 ft³/min
Luftintagskoppling	1/2 tum NPT (minst rekommenderat)
Medföljande munstycken	4 keramiska munstycken i olika storlekar
Matning	Tryckluft (extern kompressor)
Tankmaterial	Stål
Ingående tillbehör	Manometer, vattenfilter, deadman-ventil, slipmedelsslang, handtag, hjul, fast fot
Kompatibla slipmedel	Sand, stålkulor, glaspärlor, aluminiumoxid, plastgranulat
Säkerhet	Deadman-ventil (automatisk stopp), tryckbegränsningsventil, vattenfilter
Underhåll	Töm vattenfiltret, torka slipmedel, byt ut slitna munstycken och slangar
Reservdelar tillgängliga	Keramiska munstycken, slipmedelsslang, ventiler, packningar, adaptrar
Garanti	Teknisk support via www.vevor.com/support
Tillverkningsland	Kina

Vanliga frågor - FF-Q902 Vevor

Vilket lufttryck rekommenderas för Vevor FF-Q902 sandbläster?

Det optimala arbetstrycket ligger mellan 60 och 110 PSI. Överskrid inte 125 PSI för att undvika risk för sprängning.

Hur undviker man att munstyckena täpps igen under användning?

Se till att slipmedlet är torrt och att tryckluften inte innehåller fukt. Använd medföljande vattenfilter och töm kompressorn regelbundet.

Varför är slipmedelsflödet svagt eller intermittent?

Detta kan bero på otillräckligt lufttryck, nästan tom tank, böjd slang eller skräp i mediet. Kontrollera varje del och justera doseringsventilen.

Vilka typer av slipmedel kan jag använda med FF-Q902?

Du kan använda sand (rekommenderas inte på grund av kiseldioxid), stålkulor, glaspärlor, aluminiumoxid eller plastgranulat. Undvik fuktiga slipmedel.

Hur tryckavlastar man tanken på ett säkert sätt?

Stäng lufttillförselventilen (19), tryck sedan på deadman-ventilen (34) för att släppa ut trycket i ledningen. Kontrollera att manometern visar noll innan du öppnar påfyllningslocket.

Vilken munstycksstorlek ska man välja för ett givet arbete?

Se urvalstabellen på sidan 11 i manualen. Till exempel, för lätt rengöring räcker ett 3/32 tums munstycke; för större ytor, använd ett 1/8 tums eller större munstycke.

Vad gör man om vatten samlas i slipmedelstanken?

Töm vattenfiltret regelbundet och torka slipmedlet helt innan du fyller på. Om luftfuktigheten är hög, överväg att använda en extra lufttorkare.

Hur underhåller man slipmedelsslangen?

Inspektera slangen regelbundet för blåsor eller läckor. Byt ut den så fort väggen blir tunn. Efter användning, töm slipmedlet och förvara slängen fuktfritt.

Kan jag använda sandblästern med en vanlig hushållskompressor?

Ja, förutsatt att kompressorn ger tillräckligt luftflöde (minst 6 CFM vid 90 PSI). Använd en luftslang på minst 1/2 tum och undvik att köra kompressorn kontinuerligt.

Vad gör man om det läcker luft vid påfyllningslocket?

Kontrollera uretanpackningen på dragstängningsmekanismen. Rengör eller byt ut den om den är sliten. Se till att locket är ordentligt åtdraget och att tätningsytan är ren.

BRUKSANVISNING FF-Q902 Vevor

Teknisk support och e-garanticertifikat www.vevor.se/support

SLIPTANK

MODELL: FF-Q902

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

SLIPARE

TANK

MODELL: FF-Q902

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.se/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

	Varning - För att minska risken för skada måste användaren läsa bruksanvisningen noggrant.
	Bär alltid ANSI godkända skyddsglasögon när du arbetar med verktyg och utrustning.
	Använd ögonskydd.
	Använd hörselskydd. Använd skyddshandskar.
	Compliance är en säkerhetscertifiering från EG och Storbritannien.

Säkerhetsvarningar och försiktighetsåtgärder

Tack för att du använder den här produkten. För att vara säker på att du kan använda maskinen korrekt, läs denna instruktion noggrant före användning och behåll den korrekt för framtida referens. Var noga med att läsa försiktighetsåtgärderna och säkerhetsreglerna på den här sidan för att säkerställa din säkra användning. Denna handbok kommer att beskriva säkerhetsvarningar och försiktighetsåtgärder, drift, underhåll och rengöring. Varningarna och instruktionerna som granskas i denna handbok kan inte täcka alla möjliga förhållanden och situationer som kan uppstå. Försiktighet och sunt förnuft är inte inbyggt i denna produkt, eftersom vi tror att användarna kommer att följa dessa koder.

Läs ALLA instruktioner innan du använder din maskin.

1. Håll arbetsområdet rent. Belamrade områden leder till skador.
2. Observera arbetsområdets förhållanden. Använd inte maskiner på fuktiga eller våta platser. Utsätt inte för regn. Håll arbetsområdet väl upplyst. Använd inte produkten i närvaro av brandfarliga gaser eller vätskor.
3. Håll barn borta. Barn får aldrig tillåtas i arbetsområdet. Låt dem inte hantera maskiner, verktyg eller förlängningssladdar.
4. Förvara inaktiv utrustning. När verktygen inte används måste de förvaras på en torr plats för att förhindra rost. Lås alltid verktyg och förvara dem utom räckhåll för barn.
5. Använd rätt verktyg för jobbet. Försök inte att tvinga ett litet verktyg eller

fäste för att utföra arbetet med ett större industriverktyg. Det finns vissa applikationer som detta verktyg är designat för. Det kommer att göra jobbet bättre och säkrare i takt med att det används för avsett ändamål. Ändra inte det här verktyget och använd inte det här verktyget för ett syfte som det inte var avsett för.

1. Klä dig ordentligt. Bär inte löst sittande kläder eller smycken eftersom de kan fastna i rörliga delar.

Skyddande, elektriskt icke-ledande kläder och halkfria skor rekommenderas när du arbetar. Bär restriktivt hårskydd för att hålla långt hår samlat.

1. Använd ögon- och hörselskydd. Bär alltid ANSI-godkända slagtåliga skyddsglasögon.
2. Underhåll verktygen med omsorg. Inspektera verktygssladdar med jämna mellanrum och om de är skadade, låt en auktoriserad tekniker reparera dem. Handtagen ska alltid hållas rena, torra och fria från olja och fett. Stäng av och dra ur kontakten innan underhåll och rengöring.
3. Undvik oavsiktlig start. Stäng av luftkällan när den inte används.
4. Var uppmärksam. Se upp med vad du gör, använd sunt förnuft. Använd inte något verktyg när du är trött.
5. Kontrollera om det finns skadade delar. Innan du använder något verktyg, bör alla delar som verkar skadade kontrolleras noggrant för att fastställa att de kommer att fungera korrekt och utföra sin avsedda funktion. Kontrollera om rörliga delar är inriktade och fastnar; eventuella trasiga delar eller monteringsfixturer; och alla andra tillstånd som kan påverka korrekt drift. Alla delar som är skadade bör repareras korrekt eller ersättas av en kvalificerad tekniker. Använd inte verktyget om någon strömbrytare inte vrids på och av ordentligt.
6. Reservdelar och tillbehör. Vid service, använd endast identiska reservdelar. Användning av andra delar upphäver garantin. Använd endast tillbehör avsedda att användas med verktyget.
7. Använd inte verktyget om du är påverkad av alkohol eller droger. Läs varningsetiketterna på recept för att avgöra om ditt omdöme eller dina reflexer är nedsatta när du tar droger. Om det finns några tvivel, använd inte verktyget.
8. Underhåll. För din säkerhet bör underhåll utföras regelbundet av en kvalificerad tekniker.
9. Använd aldrig maskinen i närheten av brandfarliga material.
10. Sänk INTE ner apparaten i vatten eller någon annan vätska.
11. Denna produkt kan inte användas för andra ändamål. Inte lämplig för kommersiellt bruk. ENDAST ANVÄNDNING INOMHUS.
12. Använd inte alkohol, bensin etc. som kylvätska.
13. Håll åskådare på säkert avstånd från arbetsområdet. Alla som kommer in i arbetsområdet ska bära personlig skyddsutrustning. Fragment av arbetsstycke eller ett trasigt tillbehör kan flyga iväg och orsaka skador som är mer än omedelbara verksamhetsområdet.
14. Denna apparat är inte avsedd att användas av unga eller handikappade personer om inte övervakas av en ansvarig person för att säkerställa att de kan använda apparaten säkert. Små barn bör övervakas för att säkerställa att de inte leker med apparaten. Barn och husdjur bör hålla sig borta från produkten.
15. RENGÖR DEN INTE MED NÅGOT SLIPANDE MATERIAL.
16. Lämna den aldrig utan uppsikt när den används.

⚠ Varning: De varningar, varningar och instruktioner som diskuteras i denna bruksanvisning kan inte täcka alla möjliga förhållanden och situationer som kan uppstå. Det måste förstås av operatören att sunt förnuft och försiktighet är faktorer som inte kan byggas in i denna produkt, utan måste tillhandahållas av operatören av verktyget.

HÄLSORISK VARNING

VARNING!

Använd inte en ALLSOURCE Pressure Blaster förrän du har läst denna manual och förstår dess innehåll och varningar. Dessa varningar ingår för

hälsa och säkerhet för operatören och personer i omedelbar närhet. Behåll denna manual för framtida referens.

Damm som skapas av kraftslipning, sågning, slipning, borrning och annan konstruktionsverksamhet kan innehålla kemikalier som är kända för att orsaka cancer, fosterskador, andra reproduktionsskador och luftvägssjukdomar. Några exempel på kemikalierna omfattar:

• Bly från blybaserade färger - Kristallin kiseldioxid från tegel, cement och andra murverksprodukter - Arsenik och krom från kemiskt behandlat virke

Din risk från dessa exponeringar varierar, beroende på hur ofta du utför den här typen av arbete. För att minska din exponering för dessa kemikalier: Arbeta i ett ventilerat utrymme och arbeta med godkänd säkerhetsutrustning, till exempel de dammasker som är speciellt utformade för att filtrera bort mikroskopiska partiklar.

Slipande blästring producerar skadligt damm. Alla i blästringsområdet måste bära ett korrekt monterat och korrekt underhållet NIOSH-godkänt andningsskydd för tilluft.

SILIKOS OCH ANDRA DAMMVARNINGAR:

Inandning av damm från kiseldioxidsand kan orsaka silikos, en dödlig lungsjukdom. Inandning av damm under sprängningsarbeten kan också orsaka asbestos och/eller andra allvarliga eller dödliga sjukdomar. En NIOSH-godkänd, väl underhållen luftförsedd blästringsmask måste användas av alla som blästrar, alla som hanterar eller använder media som innehåller giftiga ämnen eller media med mer än en procent kristallin kiseldioxid och alla i området för dammet. Skadligt damm kan förbli svävande i luften under långa perioder efter att sprängningen har upphört, vilket kan orsaka allvarliga skador eller dödsfall.

Innan du tar bort andningsskyddet, använd ett luftövervakningsinstrument för att avgöra om atmosfären är säker att andas. Kontakta lokala OSHA- eller NIOSH-kontor för att bestämma rätt andningsskydd för just din applikation.

Andningsskydd med lufttillförsel tar inte bort eller skyddar inte mot kolmonoxid (CO) eller någon annan giftig gas. Använd en kolmonoxidborttagningsanordning och övervakningsanordning med andningsskyddet för att säkerställa luftkvalitet. Följ alla tillämpliga OSHA-standarder och OSHA-förordning 1910.134(d).

SPARA DESSA INSTRUKTIONER Du

behöver dessa instruktioner för säkerhetsinstruktionerna, driftsprocedurerna, reservdelslistan och garantin. Lägg dem på en säker och torr plats för framtida referens.

VIKTIGA SÄKERHETSINSTRUKTIONER

VARNING: När du använder verktyg som din luftkompressor, oavsett om den drivs av elmotor eller bensinmotor, bör grundläggande säkerhetsåtgärder alltid följas för att minska risken för brand, elektriska stötar och personskador. Du bör granska säkerhetsinstruktionerna för din luftkompressor innan du börjar slipa sprängning med detta verktyg.

PRODUKTPARAMETRAR

Tankvolym	10 gallon
Arbetstryck	60-110 PSI
Luftförbrukning:	6-25 cfm
Föreslagen slipkapacitet:	18,5 L

Uppmärksamhet:

1. Använd inte tillbehör som inte är specifikt utformade och rekommenderas av verktygstillverkaren.
2. Töm vattnet från luftkompressorn före användning för att säkerställa att luften är torr och undvik abrasiva (media) klumpar, annars kommer det inte att fungera.
3. Ett av de keramiska munstyckena har installerats på produkten.

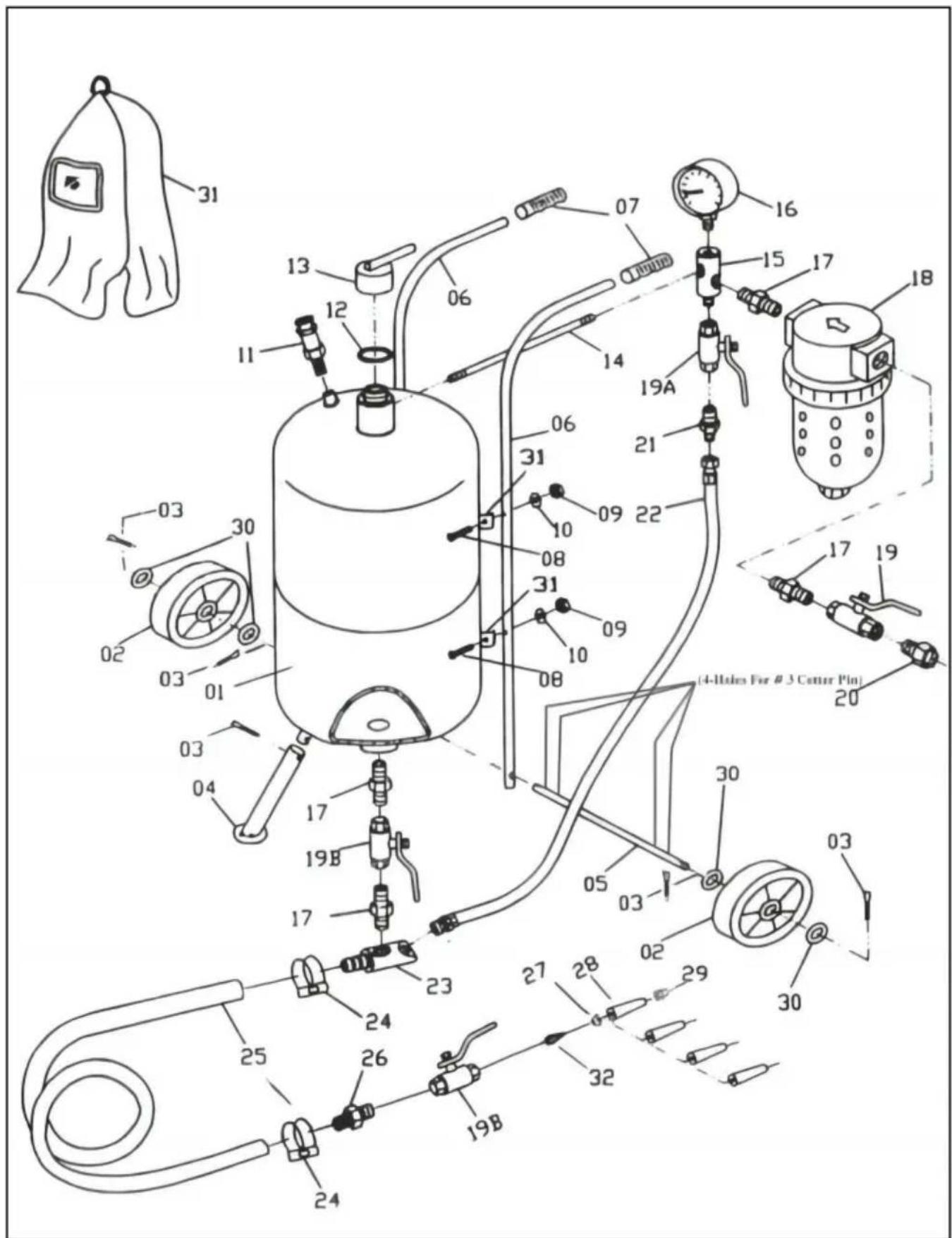

DELLISTA

1. Kassera alla plastpåsar försiktigt och förvara dem borta från barn och husdjur.
2. Kontrollera alla komponenter som tillhandahålls enligt listan i denna manual. Se till att du har alla delar listade.
3. Även om du är särskilt uppmärksam när du tillverkar denna produkt, måste du vara försiktig under monteringsprocessen för att undvika att bli repad av vassa kanter.
4. Använd ögonskyddsglasögon och skyddshandskar vid montering och användning.
5. Produkten ska placeras på en plan yta.

MONTERINGSINSTRUKTIONER

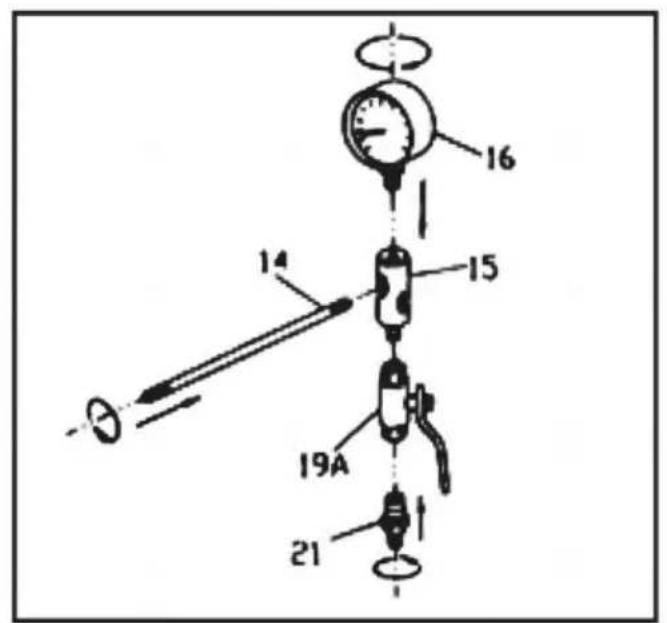

1. Se ritningen för steg 1, montering av insugningsgrenröret. Fäst först tryckmätaren (16) på toppen av insugningsgrenröret, vrid på mätaren så att den kan ses över tankens topp. Fäst sedan strypventilen (19A) till botten av grenröret. Fäst nippelanslutningen (21) till strypventilen. Fäst skarvröret (14) till grenröret.

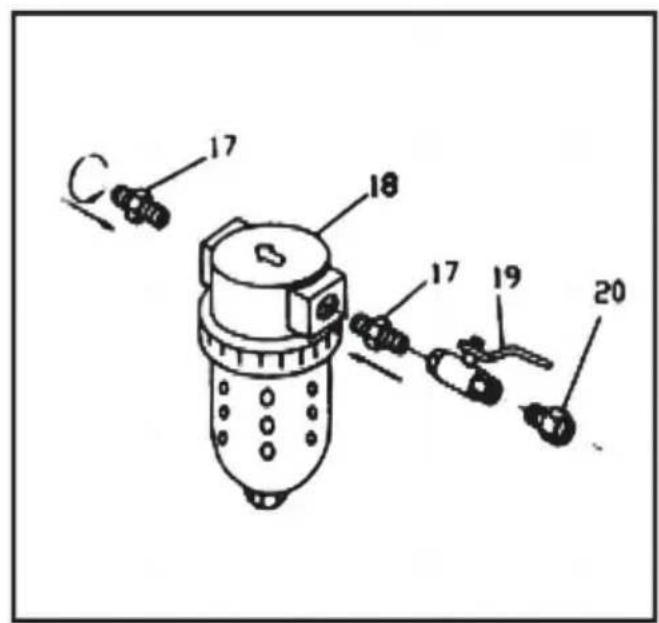

2. Se ritningen för steg 2, för att montera vattenlåsfiltret (18). Nippelanslutningen (17) skruvas in i varje sida av filtret. På ena sidan, fäst lufttillförselventilen (19) till nippelanslutningen (17), och fäst sedan han-/honanslutningen (20) till andra sidan av lufttillförselventilen. När du är redo att använda slipblästern, kommer luftslangen från kompressorn att fästas vid han-/honkontakten (20).

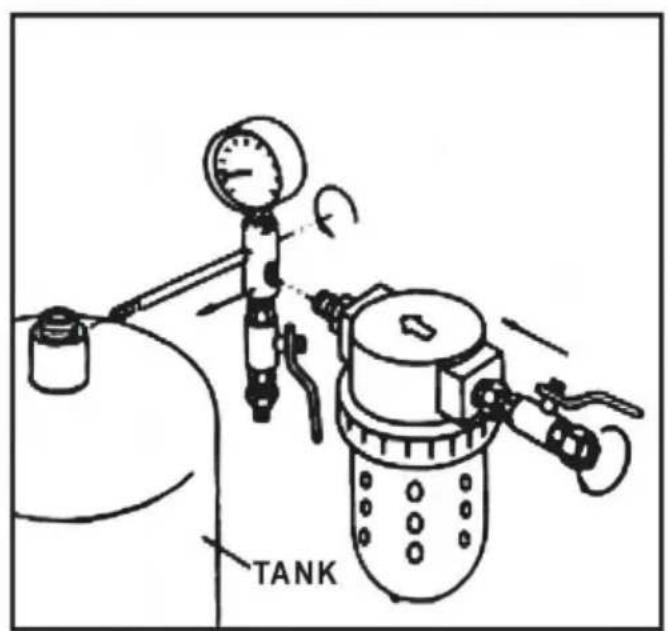

3. Placera tanken (01) på ett bord med de fyra klämmorna uppåt. Se ritningen för steg 3. Skruva fast vattenlåsfiltret (18) och dess delar i hålet på sidan av insugningsgrenröret. Skruva sedan fast den öppna änden av skarvröret (14) med insugningsröret (15) och tryckmätaren (16) fäst i det gängade hålet på sidan av påfyllningsröret på toppen av tanken. Återigen, se till att grenröret och mätaren är vertikala.

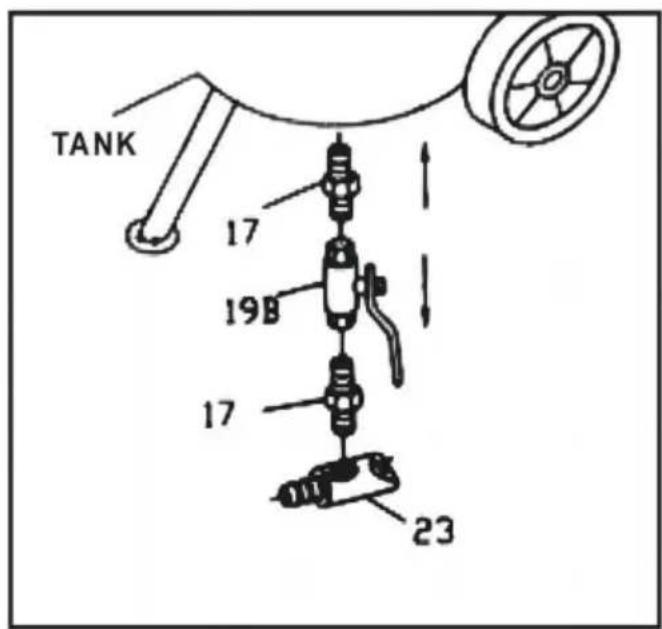

4. Se ritningen för steg 4, montering av slipmedelsutloppsventilen i hålet i botten av tanken. Fäst fyra delar, i ordning: Nippelkontakt (17); abrasiv doseringsventil (19B); nippelanslutningen (17) och det slipande utloppsröret.

(23).

Steg 1

Steg 2

Steg 3

Steg 4

1. Se ritningen för steg 5, montering av munstyckets DEADMAN-ventil (34). I den här monteringsprocessen väljer du ett av de fyra munstyckena (28). Detta är inte ett permanent val, eftersom du kan byta munstycken beroende på vilket jobb som utförs. Skruva in adaptern (26) i munstyckets DEADMAN-ventil (34). Skruva fast packningen (27) i nippelanslutningen, lägg sedan till ett munstycke (28) och munstyckets lockmutter (29). 6. Se ritningen för steg 6, för anslutning av den abrasiva doseringsventilen (steg 4) och enheten (steg 5). Skjut de två slangklämmorna (24) över vardera änden av slipslangen (25), tryck ena änden av slangen över nippeln på slipmedelsutloppsröret (23) och den andra änden över adaptern (26). Båda slangarna

ändarna ska sitta stadigt på bröstvårtorna. Skjut slangklämmorna längs slangen till varje nippel och dra åt klämmorna mycket ordentligt.

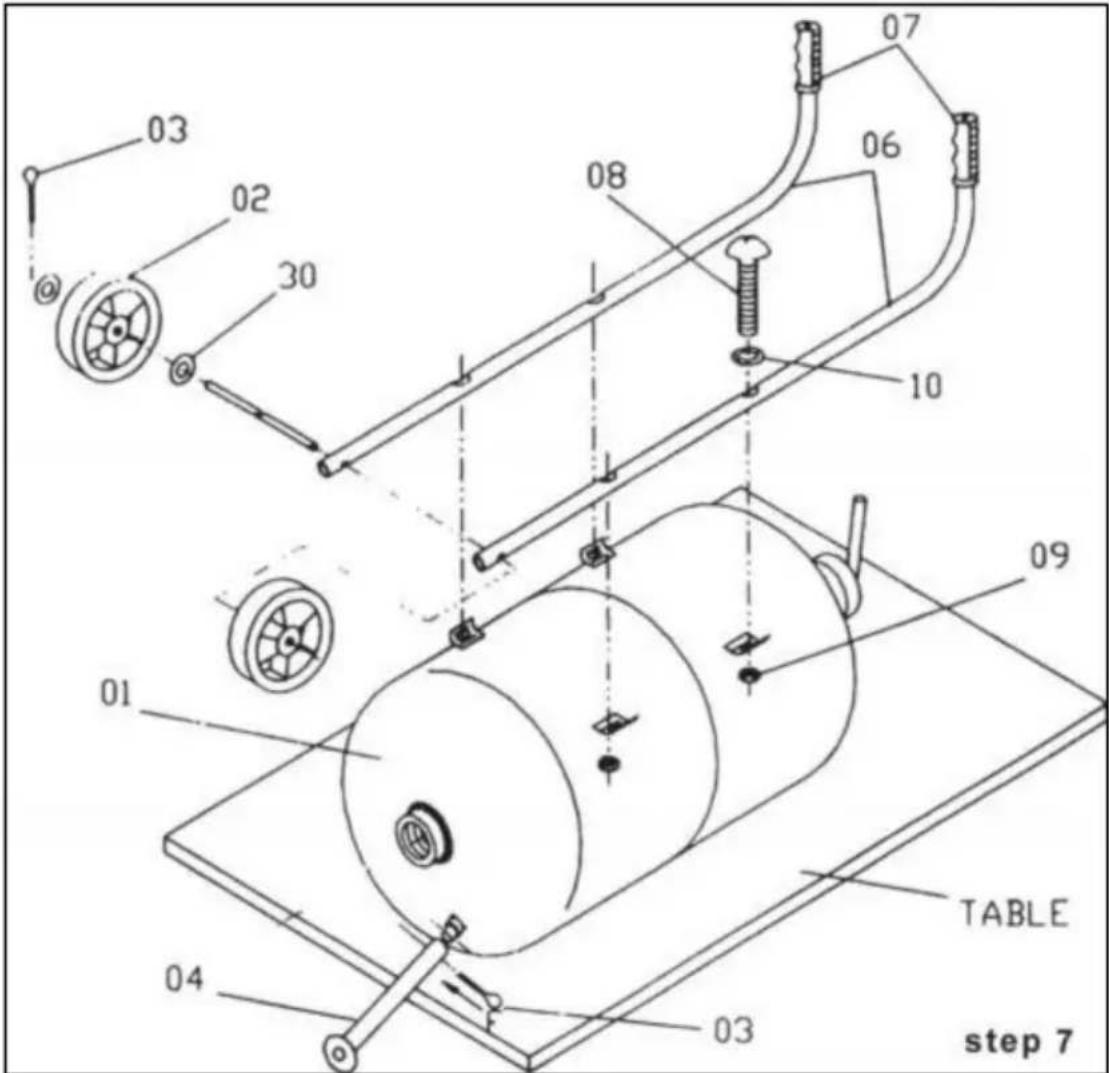

1. Fäst de två styret (06) till tanken med fyra pannskruvar (08) och fyra brickor (10) och fyra sexkantmuttrar (09). Notera: håll handtagets kurva ändar uppåt.
2. Lokalisera axeln (05) och skjut den genom hålen i sidorna av styret (06). Placera ett hjul (02) i varje ände av axeln och fäst sedan på plats med saxsprintar (03) och bricka (30).
3. Sätt in den fasta foten (04) på beslaget på botten av tanken nära kant. Använd din sista sax (03) för att hålla foten mot tanken.
4. Innan du börjar, gå tillbaka över varje anslutning, dubbelt kontrollera att alla sitter tätt och ordentligt på plats.

VARNING!

Att koppla bort slangen medan enheten är under tryck kan orsaka allvarliga skador eller död. Använd säkerhetslåsstift och säkerhetskablar i alla kopplingsanslutningar för att hjälpa till

förhindra att slangkopplingar lossnar av misstag.

Om luftslangkopplingar av vridningstyp används måste de säkras med säkerhetslåsstift eller ledningar för att förhindra oavsiktlig urkoppling under tryck. Slang frånkoppling under tryck kan orsaka allvarliga skador.

SÄKERHETSPROCEDURER FÖR TRYCKBLASTER

FÖRSIKTIGHET: LÄS DESSA SÄKERHETSPROCEDURER I SIN HELHET. DELAR AV DRIFTSINSTRUKTIONEN FINNS INOM DESSA VARNINGAR.

Dessa procedurer är inte avsedda att vara uttömmande på grund av de många variablerna i det abrasiva sprängfältet. Därför INSISTERAR vi att händer, öron, mun, näsa och ögon alltid är täckta med lämpligt säkerhetsskydd.

1. Placera inte fingrar, några kroppsdelar eller några komponenter i påfyllningspluggens tätningsområde när blästermaskinen trycksätts. Underlåtenhet att hålla kroppsdelar från området på påfyllningspluggen kommer att resultera i allvarliga skador.
2. Överskrid inte det maximala arbetstrycket på 125 PSI. Underlåtenhet att behålla maximalt arbetstryck under 125 PSI kan få sprängmaskinen att spricka, vilket kan orsaka dödsfall eller allvarlig skada.
3. Alla i sprängningsområdet inklusive utrustningsoperatören bör korrekt använda och underhålla ett NIOSH-godkänt andningsskydd med lufttillförsel, även efter blästring har upphört. Skadligt damm kan förbli svävande i luften under långa perioder efter att sprängningen har upphört och orsaka skada eller dödsfall.
4. Innan du använder tryckblästern: Sätt på skyddsglasögon, handskar och NIOSH-godkänd respirator. Bär alltid dessa skyddsartiklar när du arbetar och medan du servar din bläster. Medan en skyddande huva tillhandahålls för att hjälpa till att skydda dig från flygande delar när du använder maskinen, ger den inte skydd mot luftburna partiklar. En väl underhållen luftförsörjd blästring andningsskydd måste användas av alla som spränger.
5. Använd tjocka handskar för att skydda händerna.
6. Använd skyddsplåtar för att förhindra att översprej träffar någon eller något annat, eftersom dammet kommer att färdas en lång sträcka. Spräng i ett stort öppet område för att minimera abrasiv ansamling i omgivande områden.
7. Dra inte runt medietanken i slangen och låt inte tanken falla omkull.

Monteringen kan gå sönder, vilket gör maskinen osäker. Media och luft under 125 PSI har en mycket hög destruktiv kraft. Lämna aldrig en trycksatt maskin obevakad. Om en nödsituation inträffar, såsom en sprängd sprängslang, stäng av maskinen omedelbart.

1. Töm luft ur tanken genom inloppsventilen och koppla ur strömmen innan underhållsrengöring av alla slag. När munstycket tas bort måste försiktighet iakttas, eftersom lufttrycket fortfarande kan finnas i slangen om munstycket är igensatt.
2. För säker drift, utför rekommenderat förebyggande underhåll på sprängarens tank, fjärrenhet och tillbehör. Byt ut alla slitna delar innan de går sönder. Omedelbart byte av slitna komponenter krävs. Om slitna komponenter inte byts ut kan operatören eller åskådare utsättas för media och tryckluft i hög hastighet, vilket orsakar allvarliga skador.
3. Använd inte frätande material av något slag i enheten. Använd endast rena, torra media.
4. Skarva inte abrasiv slang. Skarven kommer att slitas ut snabbt och kan bli våldsamt spraya media över det omgivande området. En sliten sprängslang kan plötsligt gå sönder spricker, Kopplingar och munstyckshållare kanske inte greppar sliten slang tillräckligt, vilket gör att de blåser av under tryck. Tryckluft och slipmedel strömmar ut från en sprängd slang, eller frånkopplad koppling eller munstyckshållare, kan orsaka allvarliga skada.
5. Svetsning, slipning eller borrning på blästermaskinen kan försvaga kärlet.

Tryckluftstryck kan orsaka att en försvagad sprängmaskin går sönder, vilket kan leda till dödsfall eller allvarlig skada. Svetsning, slipning eller borrning på sprängningen maskinfartyg, utan National Board R-stämpel ogiltigförklarar ASME och National styrelsecertifiering om tillämpligt.

1. Placera alltid maskinen så att utloppet pekar bort från föremål eller personer. Håll dig borta från vägen för utgående slipmedel. Det kan komma ut högt hastighet. Slag från utgående slipmedel kan orsaka allvarliga skador.
2. Använd inte elektriska adaptrar som eliminerar jordstiftet på 115 volt pluggar. Underlåtenhet att jorda maskinen ordentligt kan orsaka skador på grund av elektriska stötar och skador på utrustning. För att hjälpa till att minska risken för statisk elektricitet och dess relaterade faror, jorda alltid Blast-maskinen.
3. Använd inte denna utrustning i något område som kan anses vara farligt eller där det finns brandfarliga gaser eller vätskor. Underlåtenhet att göra det kan orsaka en explosion som resulterar i allvarliga skador.
4. Statisk elektricitet kan skapas genom att använda denna utrustning. Använd inte inomhus femtio fot från alla explosiva, potentiellt explosiva ämnen eller deras ångor, eftersom en explosion kan inträffa.
5. Överfyll inte tanken med media. Fyll inte till inom 6 tum från toppen av tanken.
6. INNAN DU ÖPPNAR TANKEN, släpp ut lufttrycket från slipmedelstanken.

För att göra detta, stäng av lufttillförselventilen (19) och tryck nedåt för att öppna dödmansventilen (1) för att släppa ut trycket i ledningen. Se till att tankens tryckmätare visar noll, öppna sedan tanken.

1. BEHÅLL KORREKT LUFTTRYCK, max 110 PSI rekommenderas, trycket får inte överstiga 125 PSI. Om trycket överstiger 125 PSI, stoppa allt arbete

omedelbart och koppla ur luftkompressorn för att minska övertrycket.

Undersök inte sprängarens tryckproblem förrän tryckmätaren visar noll.

DRIFTSINSTRUKTIONER

DRIFTSTEKNIK:

1. Anslut luftslangen till luftinloppsventilen. Tillverkaren rekommenderar att du använder minst 1/2" ID inkommande luftslang. Användning av en luftslang mindre än 1/2" ID kommer att begränsa luftvolymen och resultera i dålig drift av enheten. Före insprutning av luft, se till att luftinloppsventilen och munstycksventilen är i AV-läget. Med dödmansventilen stängd och påfyllningspluggen tät, öppna luftinloppsventilen så att luften kan trycksättas. Räckvidd för enheten är 40 till 110 PSI. Obs: För korrekt val av munstycke, se tabellen för val av munstycke på sidan 11. Efter korrekt val av munstycke, sätt in munstycket i hållarens bas. Sätt på diskmaskinen och skjut låsmuttern över munstycket och dra åt för hand.
2. Pressure Blaster är utrustad med en unik halvautomatisk pull-up stängningsdesign. Tillverkaren rekommenderar ett slipmedel av fin kvalitet med liknande kornstorlek som bordssalt. Detta säkerställer korrekt flöde och minskar risken för munstyckshinder. När du är redo att trycksätta behållaren, dra upp förslutningen och sätt på den inkommande luften. Det inre lufttrycket tätar förslutningen.
3. Med blastern trycksatt och abrasiv flödesregulatorventil vid basen av enheten stängd, öppna kulventilen som tillåter luft att strömma genom bypass-slangen till enhetens bas. Håll sedan slipmedelsslangen vid munstyckets hållarhus med munstycket riktat

bort från enheten och operatören, pressa snabbt dödmansventilen helt öppen och justera regulatorventilen vid basen av tanken för att släppa ut slipmedlet i luftflödet. Långsamt öppna regulatorventilen tills slipande material är något synligt. När regulatorns flödesventil är justerad till önskad inställning, bör ytterligare justering endast göras vid byte av kvalitet på slipmaterial eller när ett munstycke med en annan ID används. Att öppna regulatorventilen för långt kommer att resultera i en igensatt slang eller munstycke.

För bästa prestanda bör dödmansventilen öppnas och stängas snabbt.

VARNING!

Att koppla bort slangen medan enheten är under tryck kan orsaka allvarliga skador eller död. Använd säkerhetslåsstift och säkerhetskablar i alla kopplingsanslutningar för att hjälpa till att förhindra att slangkopplingar lossnar av misstag.

Om luftslangkopplingar av vridningstyp används måste de säkras med säkerhetslåsstift eller ledningar för att förhindra oavsiktlig urkoppling under tryck. Slang frånkoppling under tryck kan orsaka allvarliga skador.

KRAV FÖR LUFTSLIPANDE FÖRSÖRJNING

Slipblästring kräver en stor volym luft vid högt tryck. Effektiviteten av din slipbläster kan påverkas negativt av användningen av för liten luftmatningsslang, otillräckligt lufttryck eller ett för stort munstycke.

Slang ID Slanglängd Munstycke		ID CFM (110 PSI)		Användning av slipmedelVarje timme
3/8"	50 fot	3/32"	6	60 pund
3/8"	25 fot	7/64"	12	100 pund
	50 fot1/2"	1/8"	15	150 pund
1/2"	25 fot	9/64" 20		200 pund

Vi rekommenderar att lufttryck i intervallet 60-110 PSI ger bästa resultat.

LADDA SLIPMEDEL I TANKEN

1. Kontrollera ditt slipmedel för att vara säker på att det är torrt och att det inte täpper till doseringsventilen (19B), utloppsröret för slipmedlet (23), slangen (25) eller andra komponenter.
2. Sätt på skyddskläderna, hel huva och MSHA/NICOSH godkänd respirator.
3. Vrid lufttillförselventilen (19) till avstängt (horisontellt) läge.
4. Tryck nedåt för att öppna munstyckets DEADMAN-ventil (34).
5. Titta på tryckmätaren (16) och se till att den visar nolltryck.
6. Ta bort påfyllningslocket (13) från toppen av tanken. 6.
7. Sätt i tratten (31) och håll slipmedlet i tratten. Se till att få tillräckligt i tanken för att göra jobbet. Men om detta är ett stort jobb, fyll bara tanken 3/4 full, och ladda om efter behov för att avsluta arbetet.

TIPS: om luftfuktigheten är 90/100 % kommer vattenlåset (18) inte att kunna fånga upp alla fukt i en 3/4 tank. Bättre att minska mängden slipmedel, ladda mer ofta och töm vattenlåset mer öppet. Detta kommer att minska möjligheten att täpper till botten av tanken eller ledningen.

1. Stäng påfyllningslocket (13) med rätt mängd slipmedel i tanken.
2. Stäng munstyckets avstängningsventil (198) och öppna lufttillförselventilen (19).
3. Lyssna efter luftläckor vid påfyllningslocket när du börjar trycksätta tanken från kompressorn. Åtgärda eventuella läckor före användning.

LUFTKOMPRESSORREKOMMENDATION

Följ dessa riktlinjer för att tillåta effektiv drift av din luftkompressor: Använd ett mindre munstycke för att kontrollera luftbehovet.

1. Blästra inte kontinuerligt. Stoppa sprängningen med jämna mellanrum för att tillåta kompressorn att kyla.
2. Ingen kompressor är konstruerad för att konstant gå på fullt varvtal. Använd 70 % av den nominella produktionen. Använd en minst 1/2" luftslang eller metallrör från din luftkompressor till sprängaren. Om din
3. kompressor skapar en överdriven mängd fukt, rekommenderar vi att du använder

ett vattenlås eller en fuktavskiljare. Öppna avluftningsventilen tills vatten långsamt rinner ut kontinuerligt.

1. Luftkompressorn ska tömmas i botten av matningstanken genom en dräneringsventil och bör blåsas ner dagligen. Det är inte ovanligt att tömma tre eller fyra liter vatten från förrådstanken på en dag med hög luftfuktighet. En extra leveranstank kommer att hjälpa.
2. Håll damm och media som skapats genom blästring borta från luftkompressorenheten. Observera maximalt lufttryckskrav för blästringen och ställ antingen in din kompressor att köra inom dessa gränser eller använd en tryckregulatorventil för att minska lufttrycket till lämpligt område.

ANVÄNDNING AV SLIPMEDEL (MEDIA).

1. Om det finns fukt i mediet kommer det så småningom att skada sprängtanken eller plugga igen. Håll media och kompressorluft torra för att undvika detta problem.
2. Om mediet är fuktigt, sikta det och torka det före användning.
3. Lämna inte media i tanken efter blästring eftersom det kan absorbera fukt och försämra sprängprestandan.
4. Förvara media på en torr plats; håll media borta från marken eller betonggolv. Sätt det på en träsko.
5. Om luftfuktigheten är för hög kanske det inte är tillrådligt att spränga då.
6. Överväg att använda olika kvaliteter eller olika typer av media för att förhindra munstycke igensättning på grund av hög fukthalt.
7. Använd inte sand.

Varning!

Fyll inte tryckkärlet till inom sex (6) tum från toppen av kärlet. Om en slangen kopplas ur av misstag under användning mediaspray kan uppstå.

Se andningsrelaterade VARNINGAR i början av manualen. Svart skönhet

Black Beauty används när färg och rost ska avlägsnas från stål, som t.ex Bilkarosser, tankar eller tunga maskiner. Black Beauty är överlägsen kiseldioxid eftersom det har endast 0,1 % fri kiseldioxid, skär snabbare, kan återanvändas, är fukt fri och inte packa eller absorbera fukt.

Stålkorn

Stålkorn skär extremt snabbt på rostig metall och är svår att ta bort färg. Stål Grit är populärt eftersom det lämnar en mycket slät finish. Det är också jämförbart i Pris till de flesta andra specialslipmedel. Stålkorn rekommenderas vid återvinning System eller skåp.

Glaspärla

Glaspärla används för att skapa en satin eller matt finish. Glaspärla rekommenderas i återvinningssystem eller skåp.

Aluminiumoxid

Aluminiumoxid är ett högkvalitativt slipmedel som är vassare än sand (ej rekommenderas) och skär dubbelt så snabbt som sand. Det lämnar en slät strukturerad finish utan gropar. Aluminiumoxid är grövre än glaspärlor och kan användas över och om igen. Det är ett av de mest ekonomiska slipmedlen du kan använda i någon återvinna system eller skåp.

Plast Grit

Används i första hand för att strippa aluminium och glasfiber. Utmärkt för borttagning av färg, lätt oxidation och ytrost. Rekommenderas för användning i blästerskåp eftersom det skapar väldigt lite damm. Fungerar snabbt, håller länge och ökar sikten inuti skåpet.

FELSÖKNINGSTIPS

PROBLEM/ORSAK	MÖJLIG LÖSNING
Ökning av sprängflöde:
Lufttrycket för lågt	Se "Brist på lufttryck"
För mycket media	Justera mediaventilen
Överdriven mediekonsumtion:
Mediaventil öppen för långt	Stäng något
Lufttrycket för lågt	Kontrollera tryckmätaren
Igensättning och igensättning av sprängflöde:
Skräp i media	Rensning och skärm
Mediestorleken är för stor	Använd mindre kornstorlek
Munstyckspluggar	Använd ett större munstycke
Munstyckspluggar	Justera mediaventilen
Våta media	Torka media, dränera vatten från luften
Fukt i slipmedel:
Våta media	Byt eller använd torra medier
Vatten i luften	Töm vatten från flygbolagen
Vatten i tanken	Töm, torka ut och fyll på igen
Fukt väder:
Mättlig luftfuktighet	Håll mediet så torrt som möjligt
Mättlig luftfuktighet	Använd torktumlare eller fuktavskiljare
Hög luftfuktighet	Undvik den användningsperioden om möjlig
Överbeskattad kompressor:
Kompressorn är för liten	Begränsa använd tid
Munstycksstorleken är för stor	Använd mindre storlek
För många läckor i VVS	Täta och dra åt VVS
Hål i abrasiv slang	Byt ut slangen
Luftfiltret på kompressorn igensatt	Rena
Brist på lufttryck:
Kompressorn är för liten	Använd ett mindre munstycke
Matningsventiler inte i fullt läge	Öppna ventiler
Munstycksstorleken är för stor	Använd mindre storlek
Läckor i VVS	Täta och dra åt VVS
Hål i abrasiv slang	Byt ut slangen
Luftfiltret på kompressorn igensatt	Rengör filtret
Uretanpackning sliten eller smutsig	Rengör eller byt ut packningen
Brist på slipande flöde:
Blastertanken tom	Fyll tanken
Fukt i media	Torra media
Inte tillräckligt med lufttryck	Kontrollera systemet
Slipande slang knäckt	Räta ut slangen
Skräp i media	Rengör eller skärm media

UNDERHÅLL

VARNING!

Underlåtenhet att följa följande innan något underhåll utförs kan orsaka allvarlig skada eller dödsfall på grund av plötsligt släpp av tryckluft:

• Släpp trycket i blästermaskinen.
• Koppla bort strömförsörjningen.
• Spärra och märk ut tryckluftsförsörjningen.
• Lufta lufttillförselledningen till blästerpistolen.

Omedelbart byte av slitna komponenter krävs. Misslyckande att byta ut slitna komponenter kan utsätta operatören eller åskådare för höghastighetsmedia och tryckluft, vilket kan orsaka dödsfall eller allvarliga skador.

Läckor runt kopplingar och munstyckshållare indikerar slitna eller löst passande delar.

Munstyckshållare och kopplingar som inte sitter tätt på slangar och munstycken som inte passar tätt i munstyckshållare kan kopplas ur under tryck. Påverkan från munstycken, kopplingar, slangar eller slipmedel och delar som kopplas bort medan de är under tryck kan orsaka allvarliga skador. För att säkerställa en lång och effektiv livslängd på Deadman-handtaget rekommenderas starkt att följande procedurer följs:

1. Regelbundet (efter 5-6 månaders måttlig användning eller efter 10-15 timmars tung industriell användning) byt ut alla slangadaptrar som endast är avsedda för abrasivt flöde.
2. Sätt tillbaka gummitätningsblocket efter 7-10 timmars användning för att bibehålla korrekt avstängning.
3. Kontrollera slipmedelsslangen när den börjar snurra ofta eller läcker media eller luft runt slang eller handtagsområde.
4. Byt ut munstycket när det slits till nästa större storlek.
5. Kontrollera uretanpackningen i pull-up förslutningen när luften läcker för mycket från öppningen (se till att packningen är fri från media).

ANDRA UNDERHÅLLSARTIKLAR

1. Du bör göra allt för att skydda din luftkompressor från eventuella skador kan få från ditt blästringsarbete. Ditt bästa alternativ är att behålla kompressor upp vinden från abrasiv blästring, och ju större avständ mellan dem, desto bättre. I övrigt bör du fortsätta standard underhållsprocedurer för kompressorn.
2. Vissa delar av blästern kommer att slitas mycket snabbare än andra delar som kräver noggrann uppmärksamhet bär luft/slipmedelsblandningen, börja med slipslang (25) och går genom metallfyllningarna, DEADMAN-ventilen (34) och de keramiska munstyckena (28).
3. Om luftläckor uppstår i någon av dessa delar, bör du avbryta allt arbete och hitta 3. vad som behöver repareras eller bytas ut. När den är ny har slipslangen (25). 2 sladdhögar och väggarna är 1/4" tjocka. Eftersom innerdiametern är sliten, väggen blir tunnare och tunnare. Ett sätt att inspektera slangen och andra delar påverkas av sprängningen är att ta på sig dina skyddskläder. Tryck sedan på system och stäng munstycket, stäng av ventilen(19). Lyssna efter luftläckor, åtgärda eventuella läckor före drift. Du kan också se ställen i slangen där väggen kommer mycket tunn. Dessa visar sig som blåsor i slangen; om du hittar en sådan blåsa, skaffa en ny slang omedelbart. Om den blåsan går sönder kommer slipmedlet att komma ut från sidan av slangen.

Adress: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai

Importerad till AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

UK

REP

Pooledas Group Ltd

Preston, Storbritannien

EC

REP

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Linkenheim-Hochstetten, Tyskland

Tillverkad i Kina

VEVOR®

TOUGH TOOLS, HALF PRICE

Teknisk support och e-garanticertifikat www.vevor.se/support
