GEBRUIKSAANWIJZING AM877D+ Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting weer van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

HETELUCHTSTATION

Model: AM877D+

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e- garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn

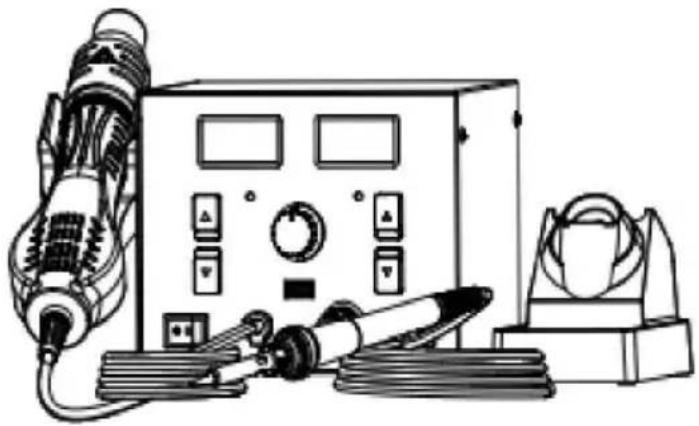

PAKLIJST

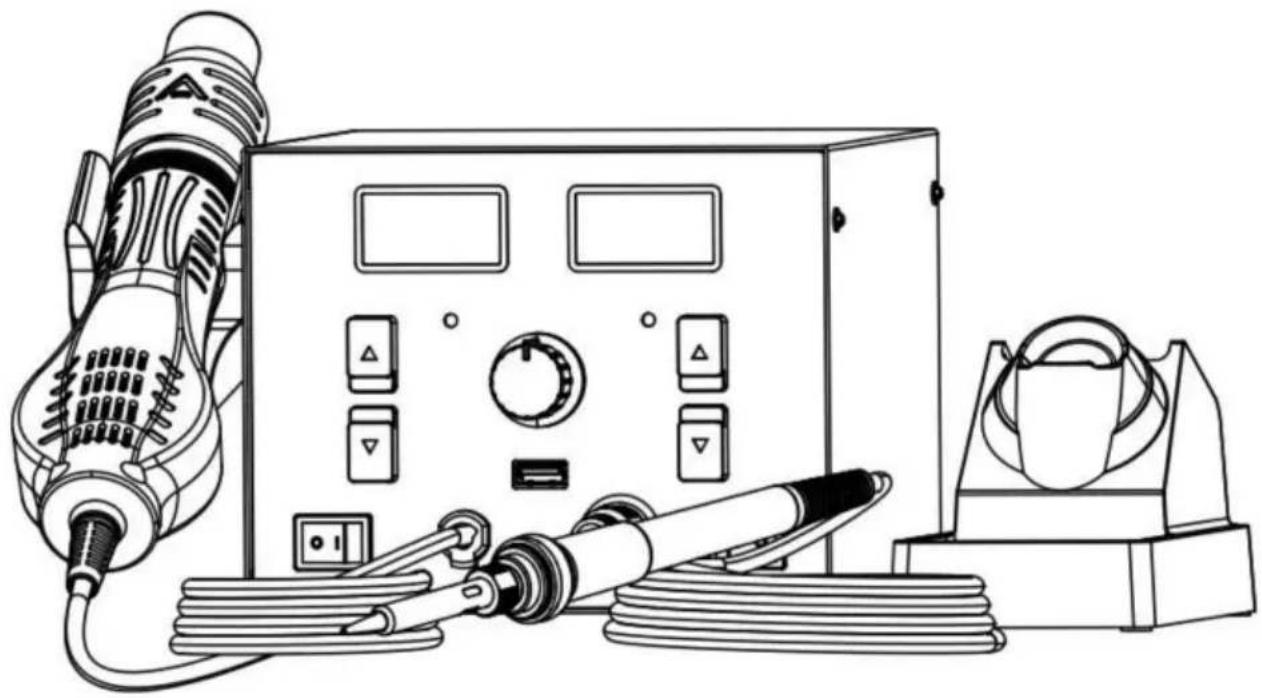

Twee-in-één reworkstation (met luchtpistool): 1 st.

Strijkijzerstandaard (geleverd met

schoonmaakspons): 1 st.

Mondstuk (ÿ5 mm,ÿ8 mm,ÿ12 mm): 3 stuks

Desoldeerpomp: 1 st.

Pincet: 1 st.

Soldeerpunt: 5 stuks

30g loodvrije soldeerdraad: 1st

Gebruiksaanwijzing: 1 st.

Luchtgeweerhouder: 1 st. met 2 schroeven

De voorzorgsmaatregelen in deze handleiding zijn onderverdeeld in de volgende [waarschuwing] en [aandacht].

Waarschuwing: verkeerd gebruik kan de dood of ernstig letsel bij de gebruiker tot gevolg hebben

Let op: verkeerd gebruik kan leiden tot letsel bij gebruikers of aanzienlijke schade aan de betrokken objecten.

Voor uw eigen veiligheid verzoeken wij u zich strikt aan de volgende voorzorgsmaatregelen te houden

Waarschuwing

Omdat de omgevingstemperatuur van de nozzle tot 500 is, kan het bij onjuist gebruik mense verwonden en brand en andere ongelukken veroorzaken. Neem daarom de volgende voorzorgsmaatregelen in acht:

Richt de spuitmond van het heteluchtstation niet op mensen of dieren, gebruik het heteluchtstation geen geval als föhn en raak de verwarmingsbuis niet aan en gebruik de luchtleiding van het heteluchtstation niet om rechtstreeks op de huid te blazen.Plaats het heteluchtstation niet in de buurt van ontvlambaar gas of andere

ontvlambare stoffen onmiddellijk na gebruik. • De aan/uit- schakelaar moet na gebruik worden uitgeschakeld en de hoofdstroom moet worden uitgeschakeld. kan alleen worden uitgeschakeld als de temperatuur van het heteluchtstation is verlaagd tot 100ÿ.

- Gebruik het hetelucht-reworkstation voorzichtig, laat het niet vallen en schud het niet heftig. de machine, plaats geen zware voorwerpen op de apparatuur en bedien de machine niet machineknoppen of toetsen ruwweg.

- Gebruik het heteluchtstation niet als uw hand nat is of als de draad van hete lucht Het luchtreinigingsstation moet nat zijn om kortsluiting of elektrische schokken te voorkomen.

- Laat kinderen het product niet aanraken. • Gebruik de door de fabrikant meegeleverde spuitmond en verander deze niet. • De temperatuur van de spuitmonden van verschillende modellen is verschillend, wat normaal, en geen kwaliteitsprobleem met de apparatuur.

- Let op de specificatie van het ingangsvermogen bij gebruik van de hetelucht-rework station.De

De fabrikant kan hetelucht-reworkstations met verschillende vermogens leveren benodigdheden, en selecteer deze zorgvuldig.

- Speel niet met de apparatuur, want dit kan u of anderen verwonden. mensen.

PRODUCTSPECIFICATIE

Ingangsspanning	230VAC±10% 50HZ (selecteerbaar binnen 120VAC±10% (60 Hz)
Totaal vermogen	820W
USB-uitgang	DC 5V/1A
	Hetelucht-reworkstation	Soldeerstation
Stroom	750W	70W
Temperatuurbereik 100ÿ~500ÿ (212~932 ÿ) 150ÿ~480ÿ (302~896ÿ)
Handvat draadlengte	95cm (L)	120cm (L)
Luchtvolume versnelling	F1-F20
Luchttoevoermodus	Turbofan luchttoevoer
Luchtstroomsnelheid	120 l/min (MAX)

Machinegrootte	280(L) x 2 60(B) x 160(H)
Netto gewicht	Ongeveer 2,95 kg

GEBRUIK METHODE

1. Bedienings- en weergave-instructies

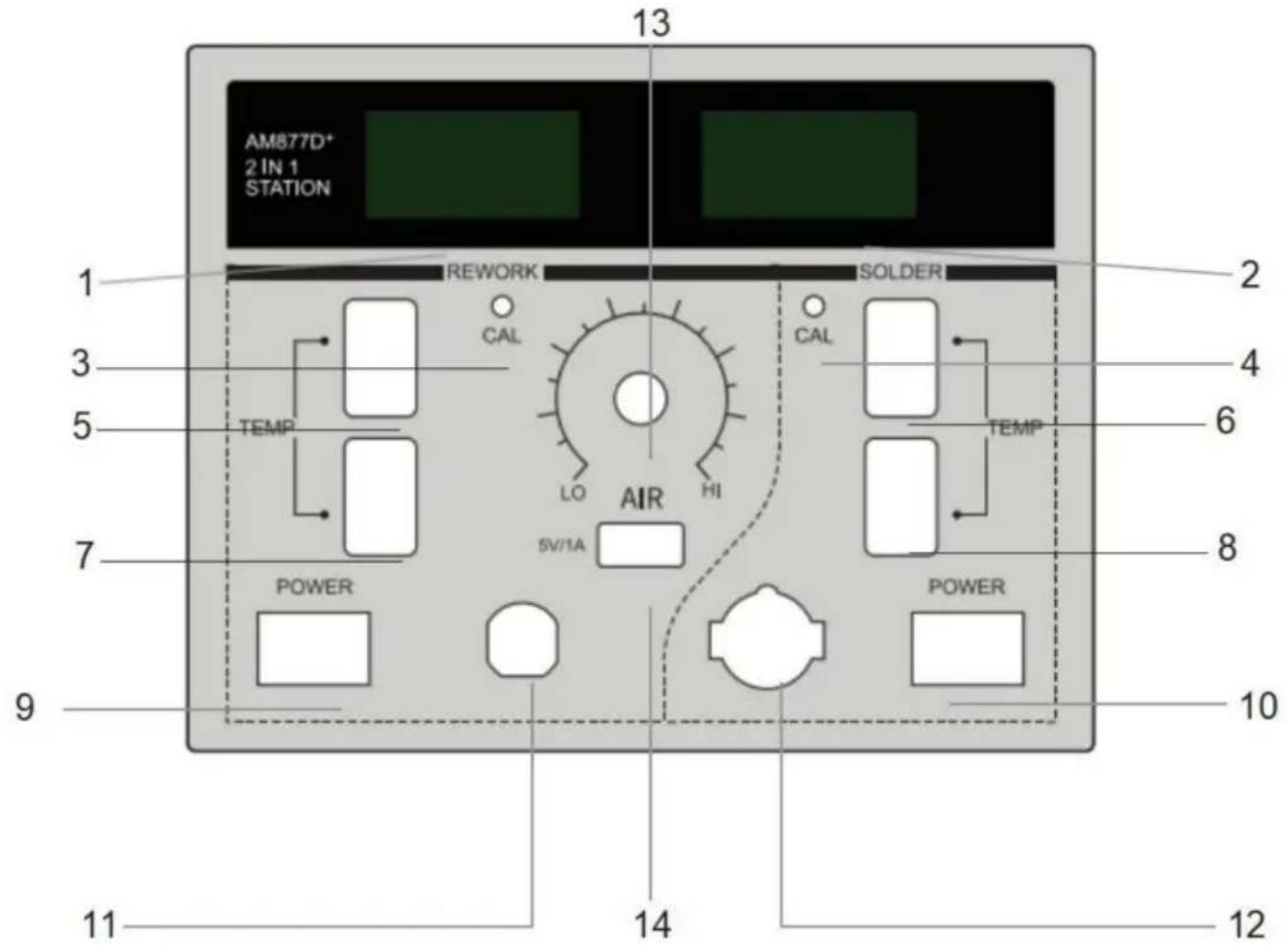

AM877D+ 2 IN 1 STATION 13 REWORK SOLDER 2 CAL 4 TEMP LO AIR HI CAL TEMP 6 5V/1A POWER POWER 10 11 14 12

1. Temperatuur van de hete straal

2. Temperatuur van het soldeerstation

3. Kalibratiegat voor hetelucht

4. Kalibratiegat voor soldeerbout

5. Hete luchttemperatuur +

6. Temperatuur soldeerstation +

7. Temperatuur van de hete straal -

8. Temperatuur van het soldeerstation -

9. Heteluchtschakelaar

10. Soldeerstation schakelaar

11. Interface voor het handvat van hetelucht-reworkstation

12. Soldeerstation handvatinterface

13. Luchtvolume regelen

14. DC 5V/1A USB-poort

2. Inschakelen

2.1 Schakel de machine in en zet de schakelaar aan de achterkant aan. (Voordat door de aan/uit-schakelaar in te schakelen, bevestigt u opnieuw dat de voeding voldoet aan het product vereisten).
2.2 Schakel de schakelaar van het hetelucht-reworkstation of de soldeerstationschakelaar in schakelaar, schakel de overeenkomstige functie in.
2.3 Zet de aan/uit-schakelaar aan. De LED zal oplichten en 1 seconde weergeven, gevolgd door de temperatuureenheid of gedurende 1 seconde. Het zal in de werkmodus gaan na de ingestelde temperatuur gedurende 1 seconde weergeven.

3. Werking van hetelucht-reworkstation

Wanneer het heteluchtstation in normale werktoestand is, plaatst u de hendel in de beugel van de machine, en het heteluchtstation stopt met verwarmen, de ventilator zal start met het leveren van lucht voor koeling, en wanneer de temperatuur is verlaagd tot 100 ^y wordt zullen weergegeven, en het hetelucht-reworkstation stopt met werken. Verwijder de hendel van de beugel en het heteluchtstation keert terug naar de normale werkstatus.

4. Temperatuurinstelling voor hetelucht-reworkstation

Het temperatuurbereik is 0/100-500ÿ (212-932ÿ), pas de ingestelde temperatuur aan door omhoog en omlaag knoppen. Wanneer de instelling op 0 staat, werkt het hetelucht-desoldeerstation alleen blaast lucht zonder verwarming en temperaturen onder de 100ÿ tijdens continue Bij koeling wordt "----" weergegeven.

5. Instelling van het luchtvolume van hetelucht-reworkstation

Stel de luchtvolumeknop in om het luchtvolume van de luchtsproeier in te stellen; de maximale luchtstroom volume is 120L/min, de digitale weergave is tandwiel F1-F20, en hoe kleiner de waarde is, hoe kleiner het luchtvolume is.

6. Temperatuurinstelling van het soldeerstation

Het temperatuurbereik is 100-500ÿ (212-932ÿ), pas de ingestelde temperatuur aan door omhoog- en omlaagknoppen.

7. Soldeerstation Standby&Sleep-functie

Wanneer de standby-functie is ingeschakeld, gaat het soldeerstation in de standby-modus na 10 minuten niet gebruikt te zijn.

1) In de stand-bymodus worden LED-segmenten weergegeven en daalt de temperatuur tot 250 (482 ).
2) Wanneer een bewerking wordt gedetecteerd, zoals het gebruik van de soldeerbout, het aanpassen. Als u de aan-/uitknop indrukt of op de functietoets drukt, keert u terug naar de werkmodus.

3) Als er tijdens de stand-bymodus gedurende nog eens 10 minuten geen verdere werking wordt gedetecteen het gaat in de slaapstand. Druk op de omhoog- of omlaagtoets om terug te keren naar de werkstand.

8. Temperatuur eenheid conversie

Houd na het uitschakelen de "omhoog"-toets van het hetelucht-reworkstation ingedrukt of soldeerstation, en zet vervolgens de schakelaar aan om de temperatuur te veranderen eenheid van de overeenkomstige functionele uitrusting (ÿ/ÿ).

9. Uitschakelen

9.1 Wanneer de werking is voltooid of het hetelucht-reworkstation tijdelijk niet wordt gebruikt, plaatst u de hendel in de hendelbeugel. Wanneer u het station wilt uitschakelen, schakelt u Schakel de schakelaar op het voorpaneel alleen uit als de temperatuur is gedaald tot 100ÿ, en Schakel ten slotte de hoofdstroom voor het achterpaneel van de machine uit
9.2 Maak na gebruik de soldeerpunt schoon en breng er nieuw soldeer op aan.

Vrijwaring

• Het bedrijf is niet aansprakelijk voor persoonlijk letsel of verlies van eigendommen die voortvloeien uit het gebruik van dit product doordat de gebruiker de relevante voorschriften niet heeft nageleefd instructies, natuurrampen of andere overmacht, individueel gedrag of andere redenen dan de slechte productkwaliteit.
• Deze instructie is door VEVOR opgesteld, samengesteld en vrijgegeven volgens de nieuwste producteigenschappen. Het product en de instructie zijn onderhevig aan verdere verbetering zonder nadere aankondiging.

Routineonderhoud

1. Temperatuurkalibratie door de gebruiker

1) Stel de ingestelde temperatuur van het hetelucht-reworkstation of soldeerstation in op 350 y (662y) per toets en wacht 2 minuten totdat de temperatuur is gestabiliseerd.
2) Gebruik een thermometer om de temperatuur van de soldeerboutpunt te meten.
3) Gebruik een kruisschroevendraaier om het corresponderende "CAL"-gat aan te passen om de weergegeven temperatuurwaarde gelijk aan de gemeten waarde. Bijvoorbeeld, als de gemeten waarde is 340 ^y , pas het kalibratiegat aan om de weergavetemperatuur te verlagen 350 ^y tot 340 ^y , Zorg ervoor dat de weergegeven temperatuur overeenkomt met de gemeten waarde.

Let op: een dergelijke handeling kan worden uitgevoerd wanneer de temperatuur niet Nauwkeurig na vervanging van de verwarmingskern of soldeerboutpunt.

2. Foutweergave

a) Foutsymbool SE betekent dat er een open circuit is in de verwarmingskernsensor. b) Foutsymbool

HE betekent dat er een open circuit is in de verwarmingsdraad of dat de sensor kortgesloten is. c) Foutsymbool FE betekent dat de ventilator defect is.

Opmerking

1. Beschadig de aarddraad van de stalen buis niet wanneer u het verwarmingslichaam vervangt.
2. Zorg ervoor dat de aansluitdraden van de ventilator niet beschadigd raken bij het vervangen.
3. Bij het terugplaatsen van de handgreepbehuizing 1 moet de bevestigingspaal op de handgreepbehuizing worden geïnstalleerd in het bevestigingsgat van de stalen buis.

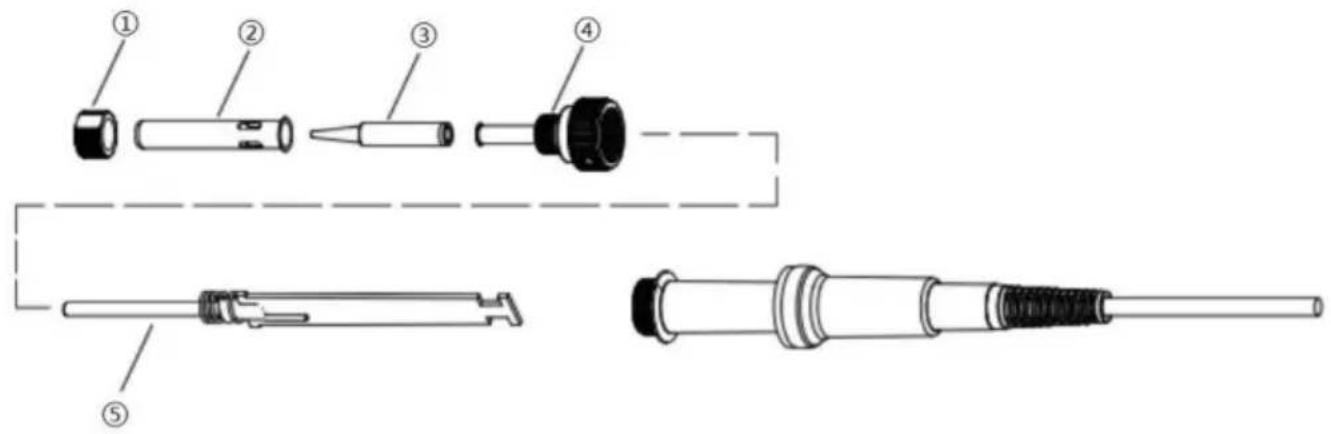

Vervanging voor verwarmingslichaam van soldeerstation

- Het verwarmingslichaam van het soldeerstation kan alleen worden vervangen nadat de stekker uit het stopcontact is gehaald en losgekoppeld van de voeding. - Zoals weergegeven in de

onderstaande afbeelding, nadat u de moer y stalen mantel y en de soldeerboutpunt y heb verwijder het roestvrij staal losgedraaid, schroeft u vervolgens de bevestigingsbasis y los en desoldeert u het verwarmingslichaam y los.

- Monteer de handgrepen volgens de omgekeerde procedure van de demontage.

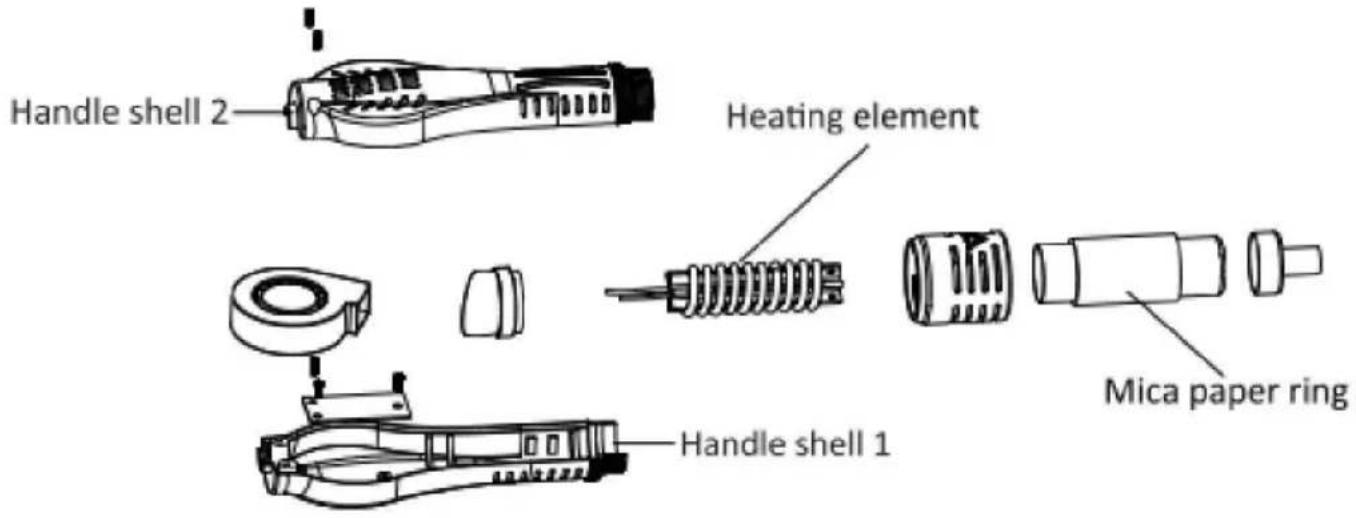

Vervanging voor verwarmingslichaam van heteluchtrevisie Station

• Het verwarmingselement kan worden vervangen als het is afgekoeld en de stroomdraad is losgekoppeld
• Draai de twee vaste schroeven op de handgreep los, zoals in de afbeelding is aangegeven.
• Schroef de handgreepbehuizing 1 los en verwijder vervolgens de handgreepbehuizing 2.

- Verwijder de ventilator voorzichtig en verwijder vervolgens de bevestigingsschroeven van het aansluitblok. • Draai het aansluitblok om, ontkoppel de verbindingsdraad van het verwarmingselement op het aansluitblok en let op de positie van de verbindingsdraad. • Haal het verwarmingselement en de mica-papierring eruit om het verwarmingselement in te wikkelen

aardingselement uit de stalen buis en breek de aarddraad op de stalen buis niet.

- Wikkel het nieuwe verwarmingselement in een micapapieren ring, plaats deze in de stalen buis en het verwarmingselement zou op zijn plaats moeten zijn

geïnstalleerd. • Sluit de verbindingsdraden van het verwarmingselement aan volgens de originele positie.

- Monteer de handgrepen volgens de omgekeerde procedure van de demontage.

- Wij bieden een beperkte garantie van één jaar op deze machine (exclusief verbruiksartikelen) zoals soldeerpunten en verwarmingselementen). • De

garantie dekt materiaal- en fabricagefouten vanaf de fabrieksverzending ophaaldatum en omvat zowel vervangende onderdelen als arbeid.

- De garantie vervalt indien de schade is veroorzaakt door onjuist gebruik of indien de apparatuur is gewijzigd of gerepareerd door onbevoegd personeel.

ONDERHOUD

Om dit product duurzaam te maken, onderhoud het dan regelmatig. De levensduur van Dit product is afhankelijk van de gebruikte temperatuur, de kwaliteit van het soldeerdraad en soldeerpasta, gebruiksfrequentie etc. Repareer en onderhoud het volgens

specifieke gebruiksomstandigheden.

Waarschuwing

Let goed op wanneer het soldeerstation op hoge temperatuur wordt gebruikt. temperatuur, schakel na gebruik de stroom uit en haal de stekker uit het stopcontact.

Onderhoud van soldeerboutpunt

1. Stel de temperatuur in op 250 y (480 y).
2. Nadat de temperatuur stabiel is, reinigt u de soldeerboutpunt met een koperwol en controleer de staat ervan.
3. Als er zwarte oxide aan vastzit, breng dan nieuw soldeer aan (inclusief vloeimiddel) en veeg het schoon Herhaal dit met koperwol tot het schoon is en breng dan nieuw soldeer aan.
4. Als de soldeerboutpunt vervormd, geperforeerd of versleten is, vervang het door een nieuwe.

Beschrijving van veelvoorkomende tekens

Bedankt voor de aankoop van het product. Lees dit voordat u het gebruikt.

Lees de handleiding zorgvuldig door en let op de genoemde waarschuwingen en voorzorgsmaatregelen. waar in.

	Waarschuwt u om mogelijke elektrische schokken te voorkomen.
	Waarschuwt u om mogelijk persoonlijk letsel te voorkomen.

Vereisten voor gebruikers

Gebruikers moeten over basiskennis van het leven en basiskennis over

elektrische handelingen voordat u dit product gebruikt. Minderjarigen dienen dit product te gebruiken product onder begeleiding van professionals of hun voogd.

[Opmerking]: Om schade aan de machine te voorkomen en de veiligheid van de werkzaamheden te waarborgen, omgeving, lees deze instructie aandachtig door voordat u deze gebruikt en bewaar deze voor toekomstig gebruik.
