MANUALE UTENTE AM877D+ Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Stazione di rilavorazione ad aria calda due in uno Modello: AM877D+

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi. "Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principa

VEVOR®

TOUGH TOOLS, HALF PRICE

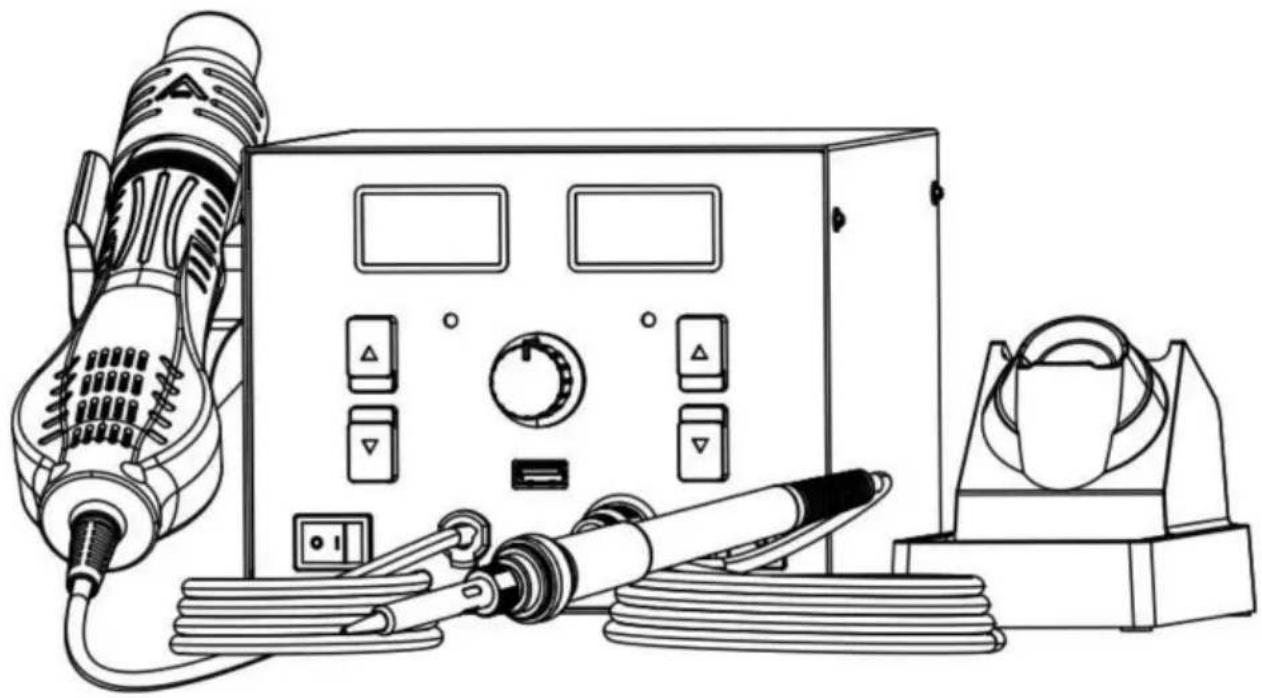

STAZIONE AD ARIA CALDA

Modello: AM877D+

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

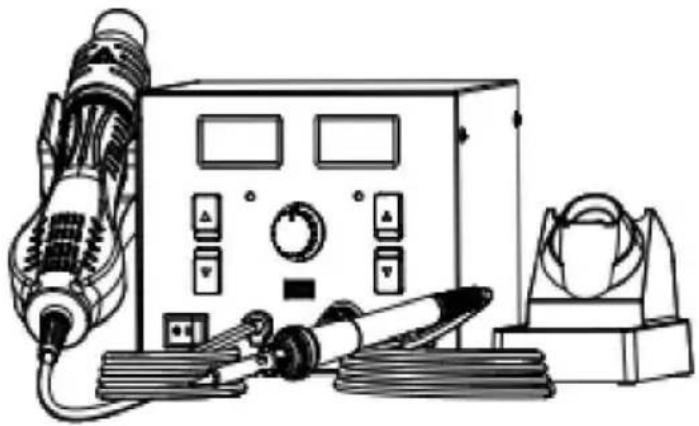

LISTA IMBALLAGGIO

Stazione di rilavorazione due in uno (con pistola ad aria compressa): 1 pz.

Manico del saldatore: 1 pz.

Supporto in ferro (fornito con spugna per la pulizia): 1 pz.

Ugello (ÿ5 mm,ÿ8 mm,ÿ12 mm): 3 pezzi

Pompa dissaldante: 1 pz.

Pinzetta: 1 pz.

Punta per saldatura: 5 pezzi

Filo di saldatura senza piombo da 30 g: 1 pz.

Manuale utente: 1 pz.

Supporto per pistola ad aria compressa: 1 pz con 2 viti

Le precauzioni contenute nel presente manuale sono suddivise nelle seguenti voci [avvertenza] e [attenzione].

Attenzione: l'uso improprio può causare morte o gravi lesioni all'utente

Nota: l'uso improprio può causare lesioni agli utenti o danni sostanziali agli oggetti coinvolti

Per la vostra sicurezza, vi preghiamo di attenervi scrupolosamente alle seguenti precauzioni

Avvertimento

Poiché la temperatura ambiente dell'ugello è fino a 500ÿ, se utilizzato in modo improprio, potrebbe ferire le persone e causare incendi e altri incidenti. Pertanto, attenersi alle seguenti precauzioni:

• Non puntare l'ugello della stazione di rilavorazione ad aria calda verso persone o animali, non utilizzare in nessun caso la stazione di rilavorazione ad aria calda come asciugacapelli e non toccare il tubo di riscaldamento o utilizzare il condotto dell'aria della stazione di rilavorazione ad aria calda per soffiare direttamente sulla pelle.• Non posizionare la stazione di rilavorazione ad aria calda vicino a gas infiammabili o altri

sostanze infiammabili immediatamente dopo l'uso. • L'interruttore
di alimentazione deve essere spento dopo l'uso e l'alimentazione principale deve
essere spento solo quando la temperatura della stazione di rilavorazione ad aria calda è ridotta a 100ÿ.
- Si prega di utilizzare la stazione di rilavorazione ad aria calda con attenzione, non lasciarla cadere o scuoterla violentemente la macchina, non appoggiare oggetti pesanti sull'apparecchiatura e non azionare la pulsanti o tasti della macchina in modo approssimativo.
- Non utilizzare la stazione di rilavorazione ad aria calda quando la mano è bagnata o il filo di aria calda è la stazione di rilavorazione dell'aria sia bagnata, per evitare cortocircuiti o scosse elettriche.
• Non permettere ai bambini di toccare il prodotto. • Si prega
di utilizzare l'ugello fornito dal produttore e di non modificarlo. • La temperatura degli ugelli dei diversi modelli è diversa, il che è
normale, piuttosto che un problema di qualità dell'attrezzatura.
- Si prega di notare le specifiche della potenza in ingresso quando si utilizza la rilavorazione ad aria calda stazione.La
il produttore può fornire stazioni di rilavorazione ad aria calda di diversa potenza forniture, e si prega di selezionare con attenzione.
- Si prega di non giocare quando si utilizza l'attrezzatura, che potrebbe ferire te o altri persone.

SPECIFICHE DEL PRODOTTO

Tensione di ingresso	230VAC±10% 50HZ (selezionabile entro 120VAC±10%(60 Hz)
Potenza totale	820W
Uscita USB	CC 5V/1A
	Stazione di rilavorazione ad aria calda	Stazione di saldatura
Energia	750W	70 W
Intervallo di temperatura 100ÿ~500ÿ (212~932 ÿ) 150ÿ~480ÿ (302~896 ÿ)
Lunghezza del filo della maniglia	95 cm (lunghezza)	120cm (Lunghezza)
Ingranaggio del volume dell'aria	Da F1 a F20
Modalità di alimentazione dell'aria	Alimentazione aria turbofan
Tasso di flusso d'aria	120 l/min (MAX)

Dimensioni della macchina	280 (Lunghezza) x 2 60 (Larghezza) x 160 (Altezza)
Peso netto	Circa 2,95 kg

METODO DI UTILIZZO

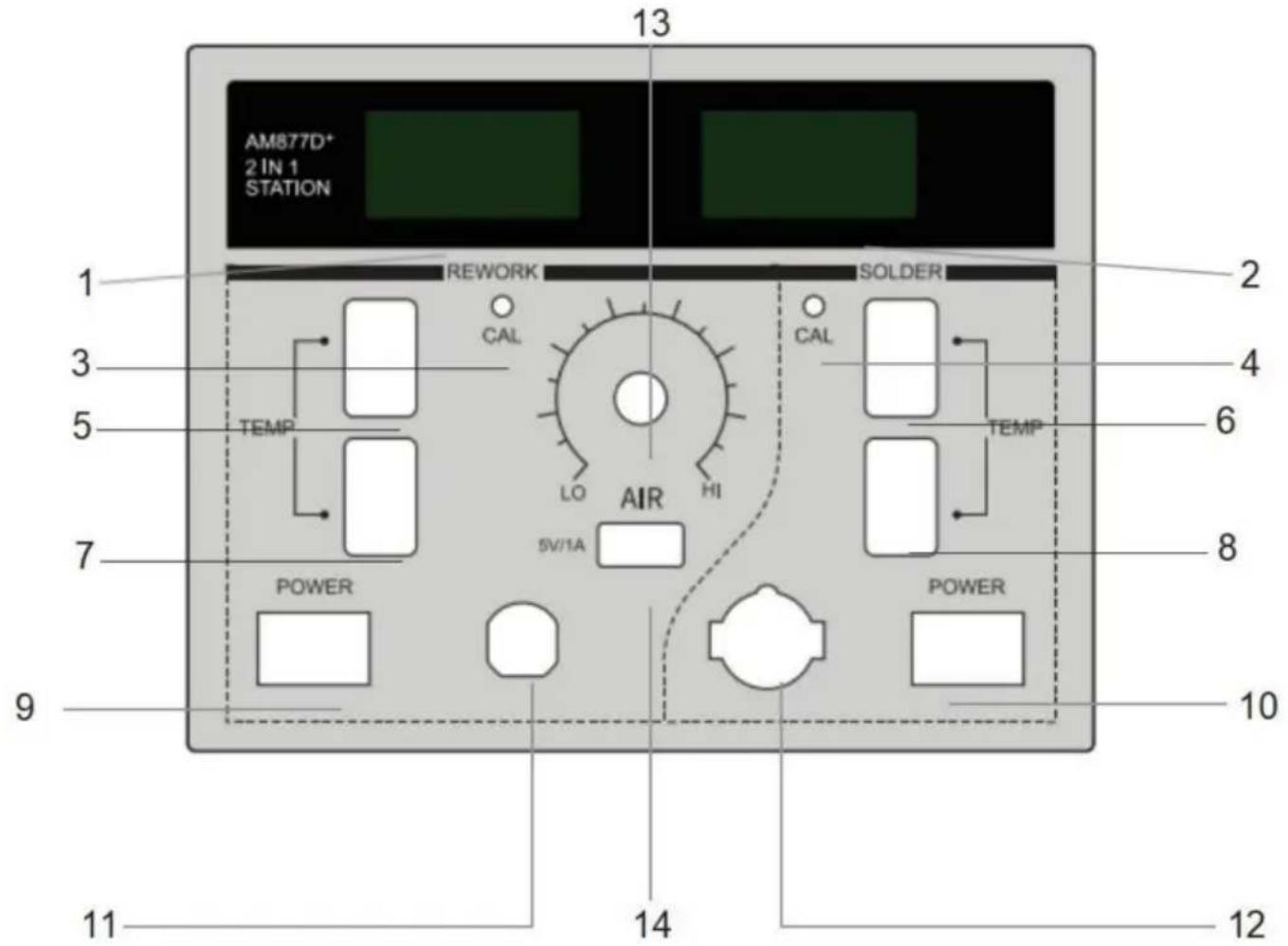

1. Istruzioni per il funzionamento e la visualizzazione

AM877D+ 2 IN 1 STATION 13 REWORK SOLDER 2 CAL 4 TEMP LO AIR HI CAL TEMP 6 5V/1A POWER POWER 10 11 14 12

1. Temperatura del getto d'aria calda
2. Foro di calibrazione dell'aria calda
3. Temperatura del getto d'aria calda +
4. Temperatura del getto d'aria calda -

5. Interruttore aria calda

6. Temperatura della stazione di saldatura

7. Foro di calibrazione del saldatore

8. Temperatura della stazione di saldatura +

9. Temperatura della stazione di saldatura -

10. Interruttore della stazione di saldatura

11. Interfaccia della maniglia della stazione di rilavorazione ad aria calda

12. Interfaccia maniglia stazione di saldatura

13. Regolazione del volume dell'aria

14. Porta USB CC 5V/1A

2. Accensione

2.1 Elettrificare la macchina e accendere l'interruttore di alimentazione sul retro. (Prima accendendo l'interruttore di alimentazione riconfermare che l'alimentazione sia conforme al prodotto requisiti).

2.2 Accendere l'interruttore di alimentazione della stazione di rilavorazione ad aria calda o l'interruttore di alimentazione della stazione di saldatura interruttore, abilita la funzione corrispondente.

2.3 Accendere l'interruttore di alimentazione. Il LED si accenderà e visualizzerà per 1 secondo, seguito dall'unità di temperatura o per 1 secondo. Entrerà in modalità di lavoro dopo visualizza la temperatura impostata per 1 secondo.

3. Funzionamento della stazione di rilavorazione ad aria calda

Quando la stazione di rilavorazione ad aria calda è in normale stato di funzionamento, posizionare la maniglia nella posizione staffa della macchina e la stazione di rilavorazione ad aria calda smetterà di riscaldarsi, la ventola iniziare a fornire aria per il raffreddamento e quando la temperatura si riduce a 100 ^y viene visualizzato e la stazione di rilavorazione ad aria calda smetterà di funzionare. Rimuovere la maniglia dalla staffa e la stazione di rilavorazione ad aria calda tornerà al normale stato di funzionamento.

4. Impostazione della temperatura della stazione di rilavorazione ad aria calda

L'intervallo di temperatura è 0/100-500ÿ (212-932ÿ), regolare la temperatura impostata tramite pulsanti su e giù. Quando l'impostazione è su 0, la stazione dissaldante ad aria calda funziona solo soffia aria senza riscaldamento e temperature inferiori a 100ÿ durante il funzionamento continuo il raffreddamento visualizzerà "----".

5. Impostazione del volume d'aria della stazione di rilavorazione ad aria calda

Regolare la manopola del volume dell'aria per impostare il volume dell'aria dell'ugello dell'aria; il volume massimo dell'aria il volume è 120L/min, il display digitale è l'ingranaggio F1-F20, e più piccolo è il valore, quanto più piccolo è il volume d'aria.

6. Impostazione della temperatura della stazione di saldatura

L'intervallo di temperatura è 100-500 y (212-932 y), regolare la temperatura impostata tramite pulsanti su e giù.

7. Funzione Standby&Sleep della stazione di saldatura

Quando la funzione standby è attivata, la stazione di saldatura entrerà in modalità standby dopo 10 minuti di inutilizzo.

1) In modalità standby, il segmento LED viene visualizzato e la temperatura scende a 250 ^ÿ (482 ).

2) Quando viene rilevata un'operazione, come l'utilizzo del saldatore, la regolazione manopola o premendo il tasto funzione, si tornerà alla modalità di lavoro.

3) Durante la modalità standby, se non viene rilevata alcuna ulteriore operazione per altri 10 minuti, entrerà in modalità sospensione. Premere il tasto su o giù per tornare alla modalità di lavoro.

8. Conversione delle unità di temperatura

Dopo lo spegnimento, premere e tenere premuto il tasto "su" della stazione di rilavorazione ad aria calda o stazione di saldatura, quindi accendere l'interruttore di alimentazione, per cambiare la temperatura unità dell'apparecchiatura funzionale corrispondente (ÿ/ÿ).

9. Spegnimento

9.1 Quando il funzionamento è terminato o la stazione di rilavorazione ad aria calda non viene utilizzata temporaneamente, si prega di inserire la maniglia nella staffa della maniglia. Quando è necessario spegnerla, girare spegnere l'interruttore del pannello frontale solo quando la temperatura è ridotta a 100ÿ e infine spegnere l'alimentazione principale per il pannello posteriore della macchina
9.2 Dopo l'uso, pulire la punta del saldatore e applicare nuova lega per saldatura.

Disclaimer

• La società non si assume alcuna responsabilità per eventuali lesioni personali o perdite di proprietà derivanti dall'uso di questo prodotto a causa della mancata osservanza da parte dell'utente delle relative istruzioni, calamità naturali o altre cause di forza maggiore, comportamento individuale o altre ragioni piuttosto che la scarsa qualità del prodotto.
• Questa istruzione è stata predisposta, compilata e rilasciata da VEVOR secondo le ultime caratteristiche del prodotto. Il prodotto e le istruzioni saranno soggetti a successivi miglioramenti senza ulteriore preavviso.

Manutenzione ordinaria

1. Calibrazione della temperatura da parte dell'utente

1) Regolare la temperatura impostata della stazione di rilavorazione ad aria calda o della stazione di saldatura a 350 y (662y) tramite il tasto e attendere 2 minuti per stabilizzare la temperatura.
2) Utilizzare un termometro per misurare la temperatura della punta del saldatore.
3) Utilizzare un cacciavite a croce per regolare il foro "CAL" corrispondente per realizzare il valore di temperatura visualizzato uguale al valore misurato. Ad esempio, se il il valore misurato è 340ÿ, regolare il foro di calibrazione per ridurre la temperatura del display Da 350ÿ a 340ÿ , far sì che la temperatura visualizzata corrisponda al valore misurato.

Nota: tale operazione può essere eseguita quando la temperatura non è rilevata preciso dopo la sostituzione del nucleo riscaldante o della punta del saldatore.

1. Visualizzazione degli errori

a) Il simbolo di guasto SE indica circuito aperto del sensore del nucleo riscaldante.
b) Il simbolo di guasto HE indica circuito aperto del filo riscaldante o cortocircuito del sensore. c) Il

simbolo di guasto FE indica guasto della ventola.

Nota

1. Non danneggiare il filo di terra sul tubo di acciaio quando si sostituisce il corpo riscaldante.
2. Non danneggiare i cavi di collegamento della ventola durante la sostituzione.
3. Quando si reinstalla il guscio della maniglia 1, il palo di fissaggio sul guscio della maniglia deve essere installato nel foro di fissaggio del tubo di acciaio.

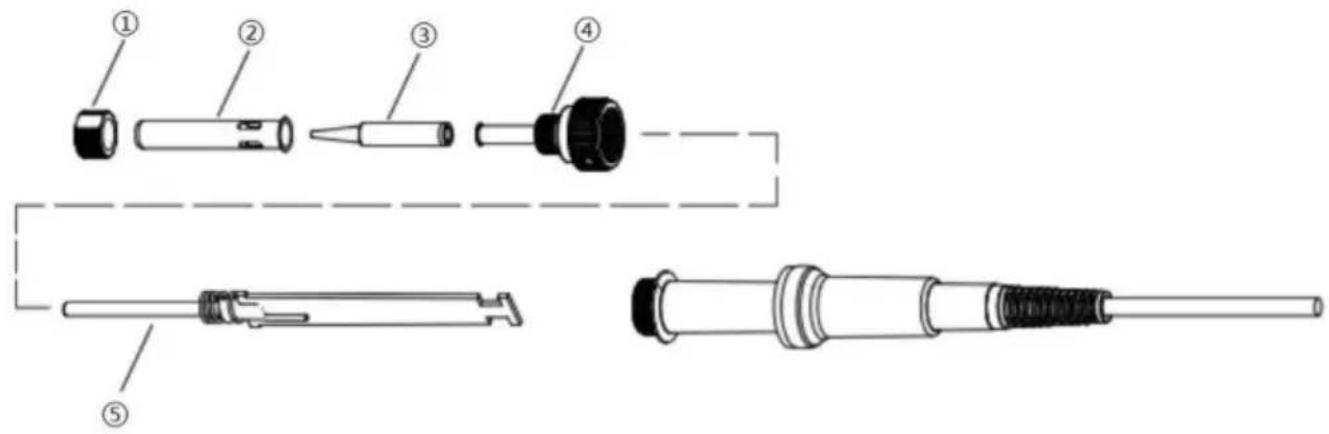

Sostituzione per il corpo riscaldante della stazione di saldatura

• Il corpo riscaldante della stazione di saldatura può essere sostituito solo dopo averlo scollegato e scollegato dall'alimentazione. • Come mostrato
  nella figura sottostante, dopo aver svitato il dado ÿ della guaina in acciaio y e la punta del saldatore ÿ, svitare la base di fissaggio ÿ e dissaldare il corpo riscaldante ÿ.
• Installare le maniglie seguendo la procedura inversa allo smontaggio.

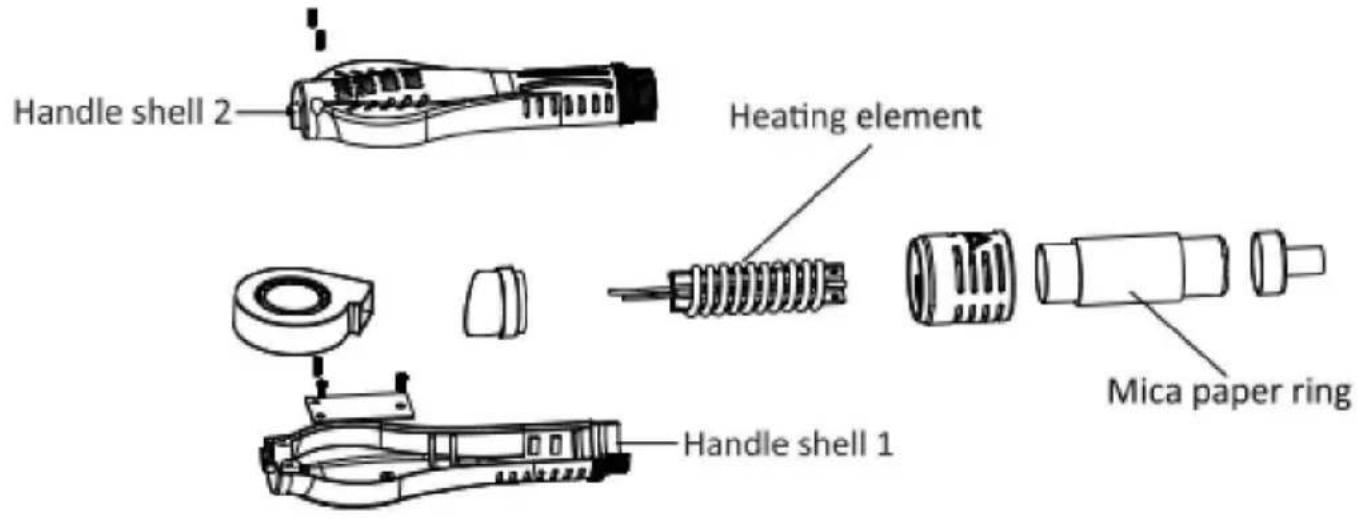

Sostituzione per corpo riscaldante di rilavorazione ad aria calda Stazione

• L'elemento riscaldante può essere sostituito quando è freddo e il cavo di alimentazione è disconnesso
• Come mostrato nella figura, allentare le due viti fisse sulla maniglia.
• Svitare il guscio dell'impugnatura 1 e quindi estrarre il guscio dell'impugnatura 2.

- Rimuovere delicatamente la ventola e quindi estrarre le viti di fissaggio del blocco terminale.

Capovolgere il blocco terminale, scollegare il filo di collegamento dell'elemento riscaldante

sul morsetto e prestare attenzione alla posizione del suo filo di collegamento. • Estrarre l'elemento

riscaldante e l'anello di carta mica per avvolgere l'elemento riscaldante

l'elemento dal tubo di acciaio e non rompere il filo di terra sul tubo di acciaio.

- Avvolgere il nuovo elemento riscaldante con un anello di carta mica, inserirlo nel tubo di acciaio e l'elemento

riscaldante dovrebbe essere installato in posizione. • Collegare i fili di

collegamento dell'elemento riscaldante secondo l'originale

posizione.

- Installare le maniglie seguendo la procedura inversa allo smontaggio.

- Offriamo una garanzia limitata di un anno per questa macchina (esclusi i materiali di consumo come punte per saldatura ed elementi riscaldanti). - La

garanzia copre i difetti di materiali e fabbricazione dalla spedizione in fabbrica data di ritiro e comprende sia i pezzi di ricambio che la manodopera.

- La garanzia decade se il danno è causato da un uso improprio o se l'l'apparecchiatura è stata modificata o riparata da personale non autorizzato.

MANUTENZIONE

Per rendere questo prodotto durevole, si prega di sottoporlo a manutenzione regolarmente. La durata di vita di questo prodotto dipende dalla temperatura utilizzata, dalla qualità del filo di saldatura e pasta saldante, frequenza di utilizzo ecc. Si prega di ripararla e mantenerla secondo condizioni d'uso specifiche.

Avvertimento

Si prega di prestare molta attenzione quando la stazione di saldatura è in uso ad alta temperatura, spegnere l'apparecchio e staccare la spina dopo l'uso.

Manutenzione della punta del saldatore

1. Impostare la temperatura a 250 y (480 y).
2. Dopo che la temperatura si è stabilizzata, pulire la punta del saldatore con una lana di ottone e verificarne le condizioni.
3. Se è attaccato dell'ossido nero, applicare una nuova saldatura (incluso il flusso) e pulire ripetutamente con una lana d'ottone finché non è pulito, quindi applicare un po' di nuova saldatura.
4. Se la punta del saldatore è deformata, perforata o usurata, sostituirlo con uno nuovo.

Descrizione dei segnali comuni

Grazie per aver acquistato il prodotto e prima di utilizzarlo, ti preghiamo di leggere attentamente questo manuale con attenzione e prestare attenzione alle avvertenze e alle precauzioni menzionate dove dentro.

	Avvertimento per prevenire possibili scosse elettriche.
	Avvisarti per prevenire possibili lesioni personali.

Requisiti per gli utenti

Gli utenti devono possedere le conoscenze di base della vita e le conoscenze di base su operazioni elettriche prima di utilizzare questo prodotto. I minorenni devono utilizzare questo prodotto sotto la guida di professionisti o di un loro tutore.

[Nota]: Per evitare di danneggiare la macchina e mantenere la sicurezza del lavoro ambiente, leggere attentamente queste istruzioni prima dell'uso e conservarle correttamente per riferimento futuro.

PUNTE PER SALDATURA SERIE 900M-T (AM877D+)

900M-T-I

900M-T-1.2D

900M-T-3.2D

900M-T-0.8C

900M-T-6.4C

900M-T-B

900M-T-1.6D

900M-T-4.6D

900M-T-3C

900M-T-K

900M-T-2.4D

900M-T-6.5D

900M-T-5C

ATTENZIONE: cambiamenti o modifiche non espressamente approvati dalla parte responsabile della conformità potrebbero invalidare il diritto dell'utente a utilizzare l'apparecchiatura!

Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Il funzionamento è soggetto alle seguenti due condizioni:

1) Questo prodotto può causare interferenze dannose.
2) Questo prodotto deve accettare qualsiasi interferenza ricevuta, comprese quelle che potrebbero causare un funzionamento indesiderato.

ATTENZIONE: cambiamenti o modifiche al prodotto non espressamente approvati dalla parte responsabile della conformità potrebbero invalidare l'autorizzazione dell'utente a utilizzare il prodotto.

Nota: questo prodotto è stato testato e ritenuto conforme ai limiti per i dispositivi digitali di Classe B, ai sensi della Parte 15 delle Norme FCC. Tali limiti sono concepiti per fornire una protezione ragionevole contro interferenze dannose in un'installazione residenziale.

Questo prodotto genera, utilizza e può irradiare energia a radiofrequenza e, se non installato e utilizzato in conformità alle istruzioni, può causare interferenze dannose alle comunicazioni radio.

Tuttavia, non vi è alcuna garanzia che non si verifichino interferenze in una particolare installazione. Se questo prodotto causa interferenze dannose alla ricezione radiofonica o televisiva, cosa che può essere determinata accendendo e spegnendo il prodotto, si consiglia all'utente di provare a correggere l'interferenza con una o più delle seguenti misure.

• Riorientare o riposizionare l'antenna ricevente.
• Aumentare la distanza tra il prodotto e il ricevitore.
• Collegare il prodotto a una presa di corrente su un circuito diverso da quello a cui è collegato il ricevitore.
• Consultare il rivenditore o un tecnico radio/TV esperto per assistenza

Questo prodotto è soggetto alle disposizioni della Direttiva europea 2012/19/UE. Il simbolo raffigurante un bidone della spazzatura barrato indica che il prodotto richiede la raccolta differenziata nell'Unione Europea. Ciò si applica al prodotto e a tutti gli accessori contrassegnati con questo simbolo. I prodotti contrassegnati come tali non possono essere smaltiti con i normali rifiuti domestici, ma devono

essere portati in un punto di raccolta per il riciclaggio di dispositivi elettrici ed elettronici.

Produttore: Shanghaimuxinmuyeyouxiangongsi Indirizzo:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Rappresentante della CE

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Francoforte sul Meno.
