BRUKSANVISNING AM877D+ Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

Två-i-ett Hot Air Rework Station Modell: AM877D+

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns om att noggrant kontrollera när du gör en beställning hos oss om du verkligen sparar hälften i jämförelse med de främsta varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

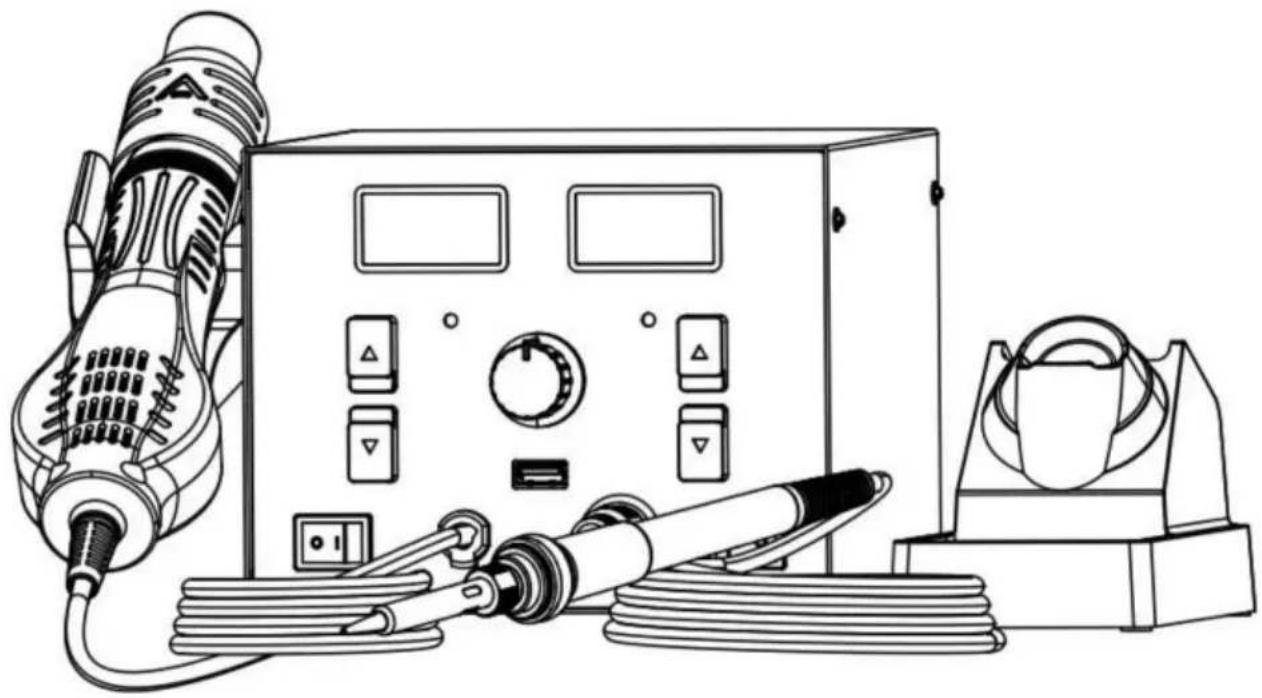

VARMLUFTSTATION

Modell: AM877D+

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

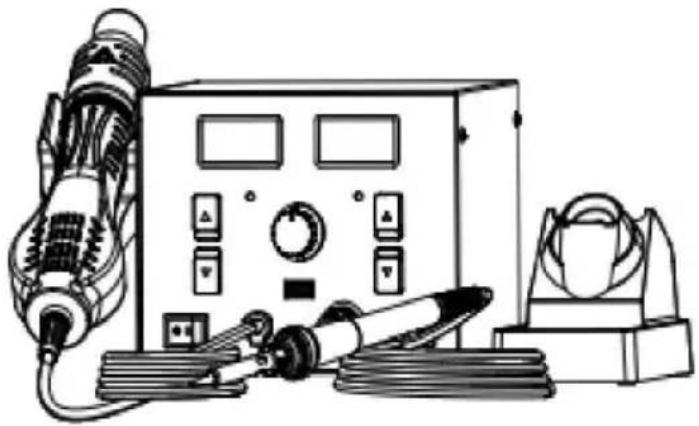

PACKLISTA

Två-i-ett omarbetningsstation (med luftpistol): 1 st

Järnställ (försedd med rengöringssvamp): 1st

Munstycke (ÿ5 mm,ÿ8mm,ÿ12mm): 3st

Avlödningspump: 1 st

Pincett: 1 st

Lödspets: 5 st

30g blyfri lödtråd: 1 st

Bruksanvisning: 1 st

Luftpistolhållare: 1 st med 2 skruvar

Försiktighetsåtgärderna i denna handbok är uppdelade i följande [varning] och [uppmärksamhet].

Varning: felaktig användning kan orsaka dödsfall eller allvarlig skada på användaren

Obs: felaktig användning kan orsaka skada på användare eller betydande skada på inblandade föremål

För din egen säkerhet, vänligen följ noggrant följande försiktighetsåtgärder

Varning

Eftersom munstyckets omgivningstemperatur är upp till 500 ÿ, kan det skada människor och orsaka brand och andra olyckor om det används på felaktigt sätt. Följdärför följande försiktighetsåtgärder:

Rikta inte munstycket på varmluftsbehandlingsstationen mot människor eller djur, använd inte varmluftsbehandlingsstationen som en hårtork i alla fall, och rör inte värmeröret eller använd luftkanalen för varmluft omarbetningsstation för att blåsa huden direkt.Placera inte varmluftsbearbetningsstationen i närheten av brandfarlig gas eller annat

brandfarliga ämnen omedelbart efter användning. •

Strömbrytaren ska stängas av efter användning, och huvudströmmen ska vara avstängd stängs av endast när temperaturen på varmluftsbearbetningsstationen sänks till 100ÿ.

• Använd omarbetningsstationen för varmluft försiktigt, tappa inte eller skaka inte våldsamt maskinen, lägg inte tunga föremål på utrustningen och använd inte den maskinknappar eller knappar ungefär.
• Använd inte omarbetningsstationen för varmluft när din hand är våt eller när träden är het luftomarbetningsstationen är våt, för att undvika kortslutning eller elektrisk stöt.
• Låt inte barn röra vid produkten. • Använd
  munstycket från tillverkaren och ändra det inte. • Temperaturen på munstycken av olika modeller är olika, vilket är normalt, snarare än kvalitetsproblem med utrustningen.
• Observera specifikationen för ingående effekt när du använder varmluftsbehandlingen station. The
  Tillverkaren kan tillhandahålla varmluftsbearbetningsstationer med olika effekt tillbehör, och välj noga.
• Spela inte när du använder utrustningen, vilket kan skada dig eller andra personer.

PRODUKTSPECIFIKATION

Ingångsspänning	230VAC±10% 50HZ (valbar inom 120VAC±10% 60HZ)
Total kraft	820W
USB-utgång	DC 5V/1A
	Omarbetningsstation för varmluft	Lödstation
Driva 750W		70W
Temperaturområde 100ÿ~500ÿ (212~932ÿ) 150ÿ~480ÿ (302~896ÿ)
Handtagets trådlängd	95 cm (L)	120 cm (L)
Luftvolymväxel	F1-F20
Lufttillförselläge	Turbofan lufttillförsel
Luftflödeshastighet	120L/min (MAX)

Maskinstorlek	280 (L) x 2 60 (B) x 160 (H)
Nettovikt	Ca 2,95 kg

ANVÄNDNING AV METOD

1. Användnings- och displayinstruktioner

AM877D* 2 IN 1 STATION 13 REWORK SOLDER 2 CAL 4 TEMP LO AIR HI CAL TEMP 6 5V/1A POWER POWER 10 9 11 14 12

1. Varmblästringstemperatur 2. Lödstationstemperatur
2. Varmluftskalibreringshål
3. Kalibreringshål för lödkolv
4. Varmblästringstemperatur + 6. Lödstationstemperatur +
5. Varmblästringstemperatur - 8. Lödstationstemperatur -

6. Varmluftsbrytare 10. Lödstationsbrytare

7. Gränssnitt för omarbetning av varmluftsstation

8. Gränssnitt för lödstationshandtag

9. Reglera luftmängd 14. DC 5V/1A USB-port

2. Slå på

2.1 Elektrifiera maskinen och slå på strömbrytaren på baksidan.(Före slå på strömbrytaren bekräfta att strömförsörjningen uppfyller produkten krav).
2.2 Slå på strömbrytaren för omarbetningsstationen för varmluft eller strömmen till lödstationen omkopplare, aktivera motsvarande funktion.
2.3 Slå på strömbrytaren. LED-lampan tänds och visas i 1 sekund, följt av temperaturenheten eller i 1 sekund. Den går in i arbetsläge efter visa den inställda temperaturen i 1 sekund.

När omarbetningsstationen för varmluft är i normalt arbetsläge, sätt in handtaget i maskinens fäste, och varmluftsbearbetningsstationen kommer att sluta värma upp, kommer fläkten börja tillföra luft för kylning, och när temperaturen sänks till 100 ä visas, och , vilja varmluftsbearbetningsstationen slutar fungera. Ta bort handtaget från fästet och omarbetningsstationen för varmluft återgår till normalt arbetsläge.

4. Temperaturinställning för omarbetningsstation för varmluft

Temperaturområdet är 0/100-500 y (212-932 y), justera den inställda temperaturen med upp och ner knappar. När inställningen är på 0, endast varmluftsavlödningsstationen blåser luft utan uppvärmning och temperaturer under 100 y under kontinuerlig kylning visar "----".

5. Inställning av luftvolym för varmluftsstation

Justera luftvolymratten för att ställa in luftvolymen för luftmunstycket; maximal luft volymen är 120L/min, den digitala displayen är växel F1-F20, och ju mindre värdet är, ju mindre luftmängden är.

6. Temperaturinställning för lödstation

Temperaturintervallet är 100-500 y (212-932 y), justera den inställda temperaturen med upp och ner knappar.

7. Lödstation Standby&Sleep funktion

När standby-funktionen är påslagen kommer lödstationen att gå in i standby-läge efter att den inte har använts på 10 minuter.

1) I standbyläge visas LED-segmentet och temperaturen sjunker till 250 ÿ (482ÿ).
2) När en operation upptäcks, som att använda lödkolven, justering ratten eller genom att trycka på funktionstangenten återgår den till arbetsläget.

3) Om ingen ytterligare funktion upptäcks under ytterligare 10 minuter i standbyläge, den går in i viloläge. Tryck på upp- eller nedknappen för att återgå till arbetsläge.

Efter avstängning, tryck och håll ned "upp-knappen" på varmluftsbearbetningsstationen eller lödstation och slå sedan på strömbrytaren för att ändra temperaturen enhet för motsvarande funktionsutrustning (ÿ/ÿ).

9. Avstängning

9.1 När driften är klar eller varmluftsbehandlingsstationen inte används tillfälligt, vänligen sätt in handtaget i handtagsfästet. När du behöver stänga av, vrid stänga av frontpanelens strömbrytare endast när temperaturen sänks till 100 ÿ, och stäng slutligen av huvudströmmen för maskinens baksida
9.2 Efter användning, rengör lödkolvspetsen och applicera nytt lod på den.

Ansvarsfriskrivning

• Företaget tar inte ansvar för någon personskada eller förlust av egendom som härrör från användningen av denna produkt på grund av användarens underlåtenhet att följa relaterade instruktioner, naturkatastroferna eller annan force majeure, individuellt beteende eller andra skäl snarare än okvalificerad produktkvalitet.
• Denna instruktion arrangerades, kompilerades och släpptes av VEVOR enligt de senaste produktegenskaperna. Produkten och instruktionen kommer att vara föremål för efterföljande förbättring utan ytterligare meddelande.

Rutinunderhåll

1. Temperaturkalibrering av användare

1) Justera den inställda temperaturen för varmluftsbearbetningsstationen eller lödstationen till 350 y (662y) med nyckel och vänta i 2 minuter för att stabilisera temperaturen.
2) Använd en termometer för att mäta temperaturen på lödkolvspetsen.
3) Använd en korsskruvmejsel för att justera motsvarande "CAL"-hål för att göra visat temperaturvärde lika med det uppmätta värdet. Till exempel, om uppmätta värde är 340 y, justera kalibreringshålet för att minska displaytemperaturen 350y till 340y , få displaytemperaturen att matcha det uppmätta värdet.

Obs: sådan operation kan utföras när temperaturen inte hittas exakt efter att värmekärnan eller lödkolvspetsen har bytts ut.

2. Feldisplay

a) Felsymbol SE betyder öppen krets för värmekärngivare. b) Felsymbol HE

betyder öppen krets av värmetråd, eller kortslutning av givare. c) Felsymbol FE betyder fel på fläkten.

Notera

1. Skada inte jordledningen på stålröret när du byter ut värmekroppen.

2. Skada inte fläktens anslutningskablar vid byte.

3. Vid tillbakamontering av handtagsskalet 1 ska fäststången på handtagsskalet installeras i fästhålet på stålröret.

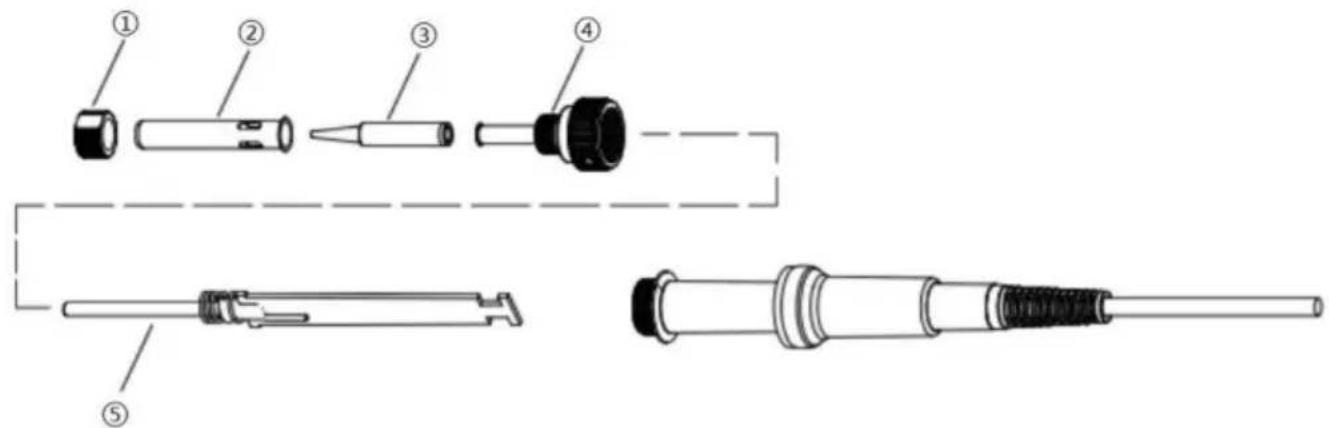

Ersättning för värmekropp av lödstation

- Värmekroppen för lödstationen kan endast bytas ut efter att ha kopplats ur och frånkopplad från strömförsörjningen. • Som

visas i bilden nedan, efter att ha skruvat loss muttern y stålmanteln y, denbort det rostfria lödkolvspetsen y, skruva sedan loss fixeringsbasen y och avlöd värmekroppen y.

- Installera handtagen enligt den omvända proceduren för demontering.

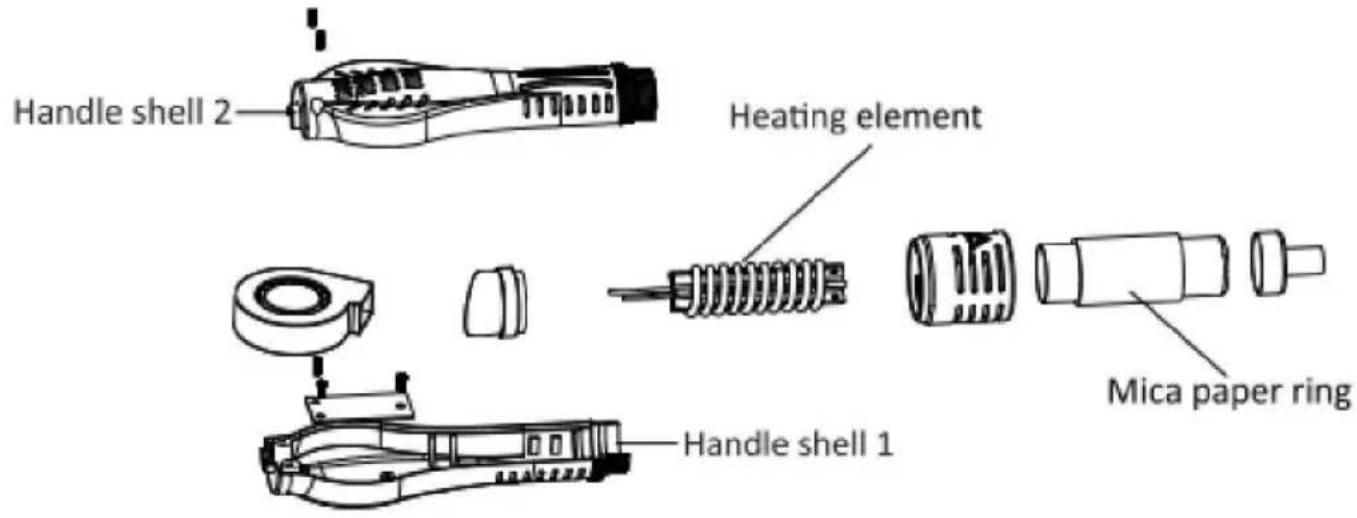

Ersättning för värmekropp av varmluftsbehandling Station

- Värmeelementet kan bytas ut när det är kallt och strömkabeln är osammanhängande

- Lossa två fasta skruvar på handtaget som visas på bilden.

- Skruva ut handtagsskalet 1 och ta sedan ut handtagsskalet 2.

• Ta försiktigt bort fläkten och ta sedan ut fästskruvarna på kopplingsplinten. • Vänd på plintarna, koppla loss anslutningskabeln till värmeelementet på kopplingsplinten och var uppmärksam på placeringen av dess anslutningskabel.
• Ta ut värmeelementet och glimmerpappersringen för att slå in värmen element från stålröret och bryt inte jordledningen på stålröret.
• Linda in det nya värmeelementet med glimmerpappersring, för in det i stålröret och värmeelementet ska installeras på plats. • Anslut

- Installera handtagen enligt den omvända proceduren för demontering.

- Vi erbjuder ett års begränsad garanti för denna maskin (exklusive förbrukningsvaror). såsom lödspetsar och värmeelement). • Garantin

täcker material och tillverkningsfel från fabriksleverans insamlingsdatum och inkluderar både reservdelar och arbetskraft.

- Garantin upphör att gälla om skadan orsakats av felaktig användning eller om utrustningen har ändrats eller reparerats av obehörig personal.

UNDERHÅLL

För att göra denna produkt hållbar, vänligen underhåll den regelbundet. Livslängden för denna produkt beror på den använda temperaturen, kvaliteten på lödtråden och lödpasta, användningsfrekvens etc. Reparera och underhåll den enl

specifika användningsförhållanden.

Varning

Var noga uppmärksam när lödstationen används på hög nivå temperatur, stäng av strömmen och dra ur nätsladden efter användning.

Underhåll av lödkolvspets

1. Ställ in temperaturen på 250 y (480 y).
2. När temperaturen är stabil, rengör lödkolvspetsen med en mässingsull och kontrollera dess skick.
3. Om svart oxid är fäst på den, vänligen applicera nytt lod (inklusive flussmedel) och torka av det upprepade gånger med en mässingsull tills det är rent, applicera sedan lite nytt löd.
4. Om lödkolvsspetsen har blivit deformerad, perforerad eller utsliten, vänligen byt ut den mot en ny.

Beskrivning av vanliga tecken

Tack för att du köpte produkten och läs detta innan du använder den

handboken noggrant och var uppmärksam på de varningar och försiktighetsåtgärder som nämns var i.

Varna dig för att förhindra eventuell elektrisk stöt.

Varna dig för att förhindra eventuella personskador.

Krav för användare

Användare ska ha grundläggande kunskap om livet och grundläggande kunskap om elektriska funktioner innan du använder denna produkt. Minderåriga bör använda detta produkt under ledning av professionella eller deras vårdnadshavare.

[Anmärkning]: För att undvika att skada maskinen och upprätthålla arbetssäkerheten miljö, läs denna bruksanvisning noggrant innan du använder den och behåll den korrekt för framtida referens.

900M-T-SERIEN LÖDSIPS (AM877D+)

900M-T-I

900M-T-1.2D

900M-T-3.2D

900M-T-0.8C

900M-T-6.4C

900M-T-B

900M-T-1.6D

900M-T-4.6D

900M-T-3C

900M-T-K

900M-T-2.4D

900M-T-6.5D

900M-T-5C

FÖRSIKTIGHET: Ändringar eller modifieringar som inte uttryckligen godkänts av den part som ansvarar för efterlevnaden kan upphäva användarens behörighet att använda utrustningen!

Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för följande två villkor:

1) Denna produkt kan orsaka skadliga störningar.
2) Denna produkt måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oönskad funktion.

VARNING: Ändringar eller modifieringar av denna produkt som inte uttryckligen godkänts av den part som är ansvarig för efterlevnaden kan upphäva användarens behörighet att använda produkten.

Obs: Denna produkt har testats och befunnits överensstämma med gränserna för en digital enhet av klass B i enlighet med del 15 av FCC-reglerna. Dessa gränser är utformade för att ge rimligt skydd mot skadliga störningar i en bostadsinstallation.

Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och om den inte installeras och används i enlighet med instruktionerna kan den orsaka skadliga störningar på radiokommunikation. Det finns dock ingen garanti för att störningar inte kommer att inträffa i en viss installation. Om denna produkt orsakar skadliga störningar på radio- eller tv-mottagning, vilket kan fastställas genom att stänga av och på produkten, uppmanas användaren att försöka korrigera störningen med en eller flera av följande åtgärder.

• Rikta om eller flytta mottagningsantennen.
• Öka avståndet mellan produkten och mottagaren.
• Anslut produkten till ett uttag på en annan krets än den som mottagaren är ansluten till.
• Kontakta återförsäljaren eller en erfaren radio/TV-tekniker för hjälp

KORREKT AVFALLSHANTERING

Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EU. Symbolen som visar en soptunna korsad anger att produkten kräver separat sophämtning i EU. Detta gäller för produkten och alla tillbehör märkta med denna symbol. Produkter märkta som sådana får inte slängas tillsammans med vanligt hushållsavfall, utan måste lämnas till en insamlingsplats för återvinning av elektriska

och elektroniska apparater.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi Adress:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
