BEDIENUNGSANLEITUNG AM877D+ Vevor

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR®

TOUGH TOOLS, HALF PRICE

SÉCURITÉ ET PRÉCAUTIONS

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

2-in-1 Heißluft-Reworkstation Modell: AM877D+

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

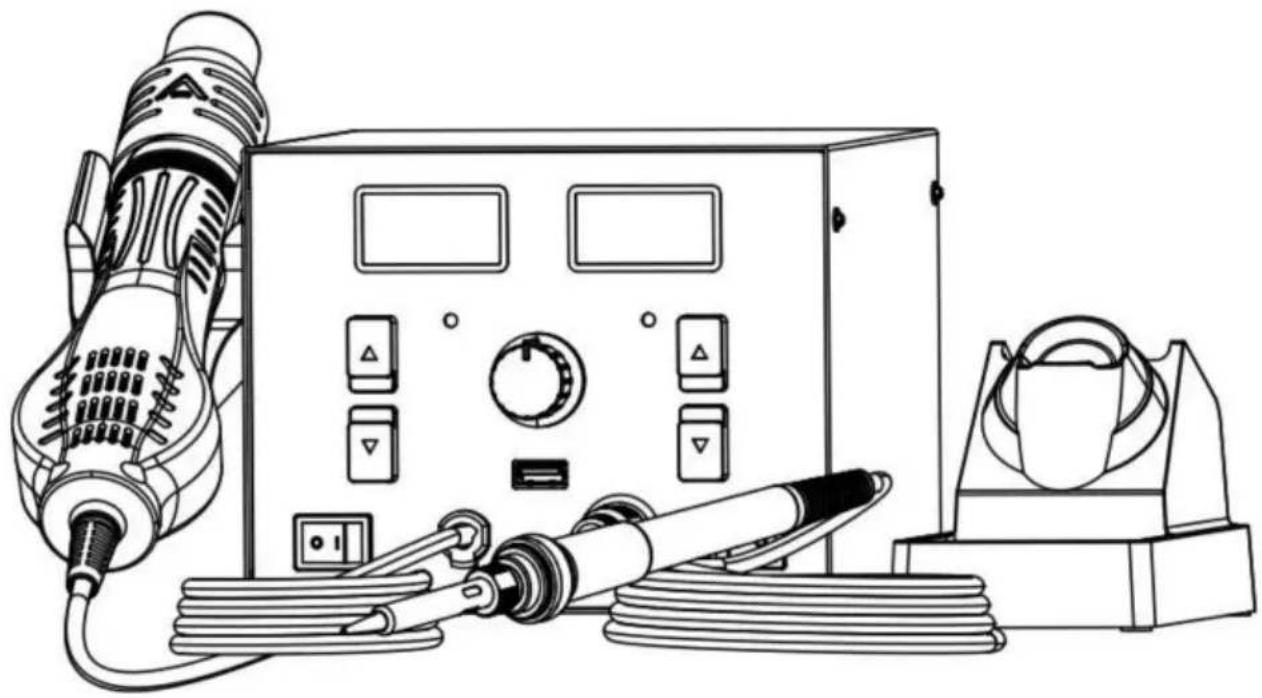

Heißluftstation

Modell: AM877D+

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

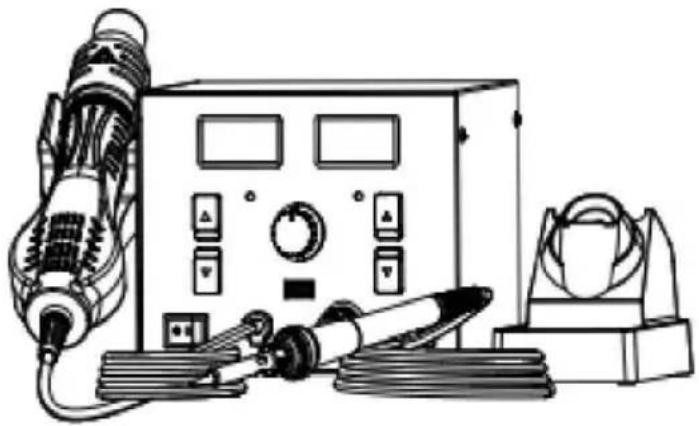

PACKLISTE

Zwei-in-eins-Nacharbeitsstation (mit Luftpistole): 1 Stück

Lötkolbengriff: 1 Stück

Bügeleisenständer (mit Reinigungsschwamm geliefert): 1 Stück

Düse (ÿ5 mm,ÿ8 mm,ÿ12 mm): 3 Stück

Entlötpumpe: 1 Stk.

Pinzette: 1 Stück

Lötspitze: 5 Stück

30 g bleifreier Lötdraht: 1 Stück

Benutzerhandbuch: 1 Stück

Luftpistolenhalter: 1 Stück mit 2 Schrauben

SICHERHEIT UND VORSICHTSMASSNAHMEN

Die Vorsichtsmaßnahmen in diesem Handbuch sind in die folgenden Abschnitte unterteilt: [Warnung] und [Achtung].

Warnung: Missbrauch kann zum Tod oder zu schweren Verletzungen des Benutzers führen

Hinweis: Bei Missbrauch können Verletzungen des Benutzers oder erhebliche Schäden an den betroffenen Objekten entstehen

Bitte halten Sie sich zu Ihrer eigenen Sicherheit strikt an die folgenden Vorsichtsmaßnahmen

Warnung

Da die Umgebungstemperatur der Düse bis zu 500 °C beträgt, kann sie bei unsachgemäßer Verwendung Personen verletzen und Brände und andere Unfälle verursachen. Beachten Sie daher bitte die folgenden Vorsichtsmaßnahmen:

- Richten Sie die Düse der Heißluft-Rework-Station nicht auf Menschen oder Tiere, verwenden Sie die Heißluft-Rework-Station auf keinen Fall als Haartrockner und berühren Sie nicht das Heizrohr, und verwenden Sie den Luftkanal der Heißluft-Rework-Station nicht, um direkt auf die Haut zu blasen.

- Stellen Sie die Heißluft-Reparaturstation nicht in die Nähe von entflammbaren Gasen oder anderen

brennbare Stoffe sofort nach Gebrauch. • Der Netzschalter solltenach Gebrauch ausgeschaltet werden, und die Hauptstromversorgung solltenur ausgeschaltet werden, wenn die Temperatur der Heißluft-Rework-Station auf 100ÿ.• Bitte verwenden Sie die Heißluft-Reparaturstation vorsichtig, lassen Sie sie nicht fallen und schütteln Sie sie nicht heftig.Stellen Sie keine schweren Gegenstände auf die Maschine und betreiben Sie die Maschine nicht Maschinenknöpfe oder Tasten grob.• Benutzen Sie die Heißluft-Reparaturstation nicht, wenn Ihre Hände nass sind oder der Draht der Heißluft-Reparaturstation Die Luft-Rework-Station ist nass, um Kurzschlüsse oder Stromschläge zu vermeiden.• Erlauben Sie Kindern nicht, das Produkt zu berühren. •Bitte verwenden Sie die vom Hersteller bereitgestellte Düse und verändern Sie diese nicht. • Die Temperatur der Düsen verschiedener Modelle ist unterschiedlich.normal, kein Qualitätsproblem mit dem Gerät.• Bitte beachten Sie die Angaben zur Leistungsaufnahme bei Verwendung der Heißluft-Reparatureinheit Station.DieDer Hersteller bietet Heißluft-Reparaturstationen mit unterschiedlicher Leistung an Lieferungen, und wählen Sie bitte sorgfältig aus.• Bitte spielen Sie nicht, wenn Sie das Gerät benutzen, da dies Sie oder andere verletzen könnte Menschen.

PRODUKTSPEZIFIKATION

Eingangsspannung	230 VAC ± 10 % 50 Hz (wählbar innerhalb von 120 VAC ± 10 % 60 Hz)
Gesamtleistung	820 W
USB-Ausgang	Gleichstrom 5 V/1 A
	Heißluft-Reworkstation	Lötstation
Leistung	750 W	70W
Temperaturbereich 100ÿ~500ÿ (212~932ÿ) 150ÿ~480ÿ (302~896ÿ)
Griffdrahtlänge	95 cm (L)	120 cm (L)
Luftmengengetriebe	F1 bis F20
Luftversorgungsmodus	Turbofan-Luftversorgung
Luftstromrate	120 l/min (MAX.)

Maschinengröße	280 (L) x 260 (B) x 160 (H)
Nettogewicht	Etwa 2,95 kg

VERWENDUNGSMETHODE

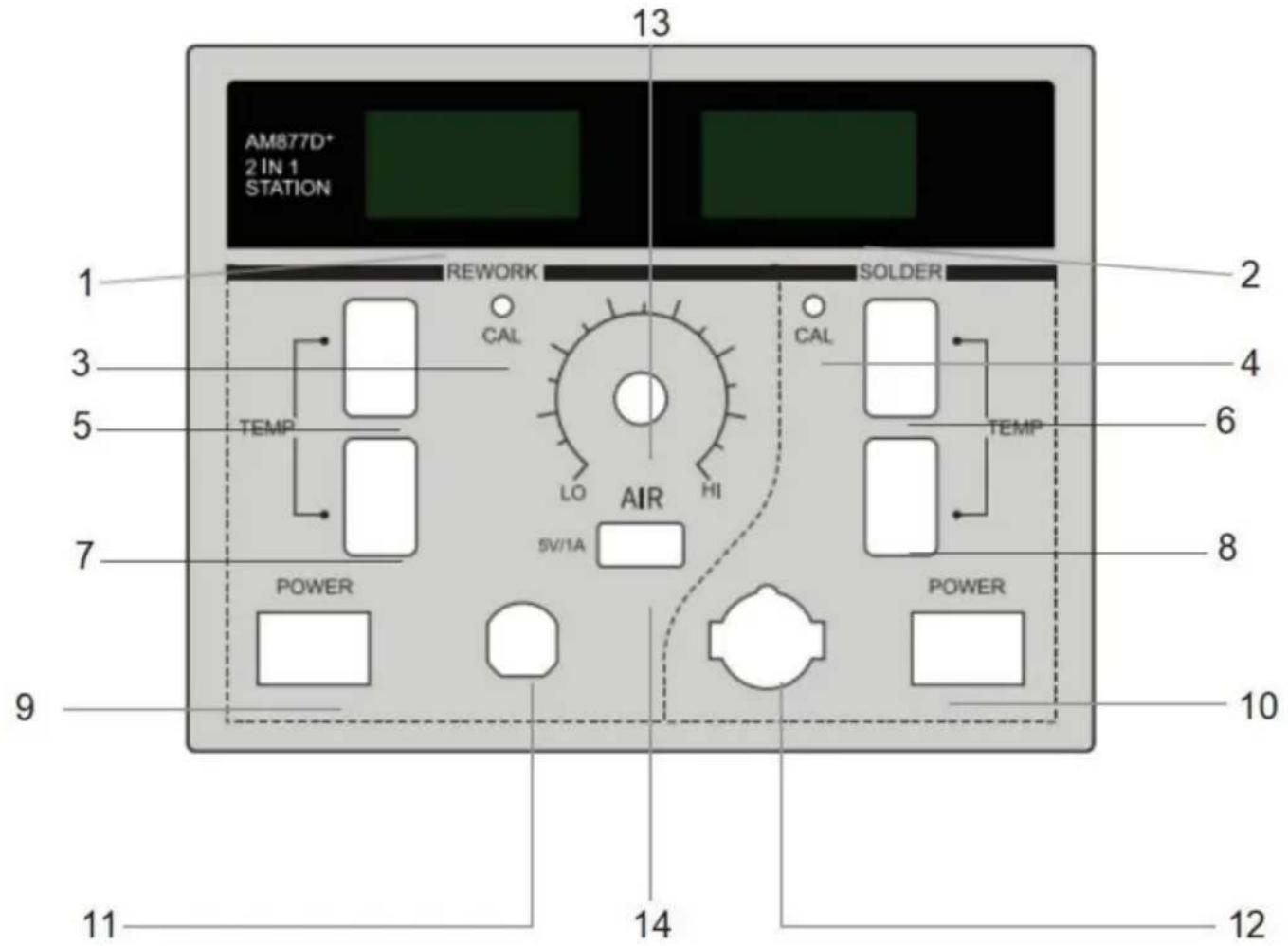

1. Bedienungs- und Anzeigehinweise

AM877D+ 2 IN 1 STATION 13 REWORK SOLDER 2 CAL 4 TEMP LO AIR HI CAL TEMP 6 5V/1A POWER POWER 10 11 14 12

1. Heißwindtemperatur

2. Lötstationstemperatur

3. Heißluft-Kalibrierungsloch

4. Lötkolben-Kalibrierungsloch

5. Heißwindtemperatur +

6. Lötstationstemperatur +

7. Heißwindtemperatur -

8. Lötstationstemperatur -

9. Heißluftschalter

10. Lötstationsschalter

11. Schnittstelle des Griffs der Heißluft-Nacharbeitsstation

12. Lötstation Griffschnittstelle

13. Luftmenge regulieren

14. DC 5V/1A USB-Anschluss

2. Einschalten

2.1 Elektrifizieren Sie die Maschine und schalten Sie den Netzschalter auf der Rückseite ein. (Vor Durch Einschalten des Netzschalters bestätigen Sie, dass die Stromversorgung den Produktanforderungen entspricht. Anforderungen).
2.2 Schalten Sie den Netzschalter der Heißluft-Reworkstation oder der Lötstation ein Schalter aktivieren Sie die entsprechende Funktion.
2.3 Schalten Sie den Netzschalter ein. Die LED leuchtet auf und zeigt 1 Sekunde lang an, gefolgt von der Temperatureinheit oder für 1 Sekunde. Es wird in den Arbeitsmodus wechseln nach zeigt die eingestellte Temperatur 1 Sekunde lang an.

3. Betrieb einer Heißluft-Nacharbeitsstation

Wenn die Heißluft-Reparaturstation im normalen Betriebszustand ist, stecken Sie den Griff in die Halterung der Maschine, und die Heißluft-Rework-Station wird aufhören zu heizen, der Lüfter wird Beginnen Sie mit der Luftzufuhr zur Kühlung. Wenn die Temperatur auf 100 °C gesunken ist, wird, Wille angezeigt, dass die Heißluft-Nacharbeitsstation nicht mehr funktioniert. Entfernen Sie den Griff von der Halterung und die Heißluft-Reparaturstation kehrt in den normalen Betriebszustand zurück.

4. Temperatureinstellung der Heißluft-Nacharbeitsstation

Der Temperaturbereich beträgt 0/100-500 ^y (212-932 ^y ), passen Sie die eingestellte Temperatur an durch Auf- und Ab-Tasten. Bei der Einstellung 0 wird die Heißluft-Entlötstation nur bläst Luft ohne Heizung und Temperaturen unter 100 ^y bei Dauerbetrieb Bei der Kühlung wird „----“ angezeigt.

5. Einstellung der Luftmenge an der Heißluft-Nacharbeitsstation

Passen Sie den Luftmengenregler an, um die Luftmenge der Luftdüse einzustellen; die maximale Luftmenge Das Volumen beträgt 120 l/min, die Digitalanzeige ist Gang F1-F20, und je kleiner der Wert ist, desto kleiner ist das Luftvolumen.

6. Temperatureinstellung der Lötstation

Der Temperaturbereich beträgt 100-500 (212-932 ), passen Sie die eingestellte Temperatur an durch Auf- und Ab-Tasten.

7. Lötstation Standby & Sleep-Funktion

Wenn die Standby-Funktion eingeschaltet ist, wechselt die Lötstation in den Standby-Modus nach 10 Minuten Nichtbenutzung.

1) Im Standby-Modus werden LED-Segmentanzeigen angezeigt und die Temperatur sinkt auf 250 ^y (482 ^y ).
2) Wenn eine Operation erkannt wird, wie z. B. die Verwendung des Lötkolbens, das Einstellen Drehknopf oder Drücken der Funktionstaste erfolgt die Rückkehr in den Arbeitsmodus.

3) Wenn im Standby-Modus für weitere 10 Minuten keine weitere Bedienung erkannt wird, es wird in den Ruhemodus versetzt. Drücken Sie die Auf- oder Ab-Taste, um in den Arbeitsmodus zurückzukehren.

8. Temperatureinheitenumrechnung

Nach dem Herunterfahren drücken und halten Sie die "Aufwärtstaste" der Heißluft-Reworkstation oder Lötstation, und schalten Sie dann den Netzschalter ein, um die Temperatur zu schalten Einheit der entsprechenden Funktionsausstattung (ÿ/ÿ).

9. Herunterfahren

9.1 Wenn der Betrieb beendet ist oder die Heißluft-Reparaturstation vorübergehend nicht verwendet wird, stecken Sie den Griff in die Griffhalterung. Wenn Sie die Station ausschalten müssen, schalten Sie sie aus. Schalten Sie den Schalter an der Vorderseite erst aus, wenn die Temperatur auf 100 °C gesunken ist. Schalten Sie abschließend den Hauptstrom an der Rückseite der Maschine aus.
9.2 Reinigen Sie nach dem Gebrauch die Lötspitze und tragen Sie neues Lötzinn auf.

Haftungsausschluss

• Das Unternehmen übernimmt keine Verantwortung für Personenschäden oder Sachschäden die sich aus der Verwendung dieses Produkts ergeben, wenn der Benutzer die entsprechenden Anweisungen, Naturkatastrophen oder andere höhere Gewalt, individuelles Verhalten oder andere Gründe als eine mangelhafte Produktqualität.
• Diese Anleitung wurde von VEVOR gemäß den die neuesten Produkteigenschaften. Das Produkt und die Anleitung unterliegen Nachbesserung ohne weitere Ankündigung.

Routinemäßige Wartung

1. Temperaturkalibrierung durch den Benutzer

1) Stellen Sie die eingestellte Temperatur der Heißluft-Reworkstation oder Lötstation auf 350 y (662 y) mit der Taste und warten Sie 2 Minuten, bis sich die Temperatur stabilisiert hat.
2) Messen Sie mit einem Thermometer die Temperatur der Lötkolbenspitze.
3) Mit einem Kreuzschlitzschraubendreher das entsprechende Loch „CAL“ so einstellen, dass die angezeigter Temperaturwert gleich dem gemessenen Wert. Wenn beispielsweise die Der gemessene Wert beträgt 340°C. Passen Sie das Kalibrierungsloch an, um die Anzeigetemperatur zu senken. 350 ^y bis 340 ^y , Stellen Sie sicher, dass die angezeigte Temperatur dem gemessenen Wert entspricht.

Hinweis: Dieser Vorgang kann durchgeführt werden, wenn die Temperatur nicht genau, nachdem der Heizkern oder die Lötkolbenspitze ausgetauscht wurde.

2. Fehleranzeige

a) Fehlersymbol SE bedeutet Unterbrechung des Heizkernsensors. b) Fehlersymbol

HE bedeutet Unterbrechung des Heizdrahts oder Kurzschluss des Sensors. c) Fehlersymbol FE bedeutet Ausfall des Lüfters.

Notiz

1. Achten Sie beim Austausch des Heizkörpers darauf, dass Sie das Erdungskabel am Stahlrohr nicht beschädigen.

2. Achten Sie beim Austauschen darauf, die Anschlusskabel des Lüfters nicht zu beschädigen.

3. Bei der Montage der Griffschale 1 sollte die Befestigungsstange an der Griffschale wird im Befestigungsloch des Stahlrohrs installiert.

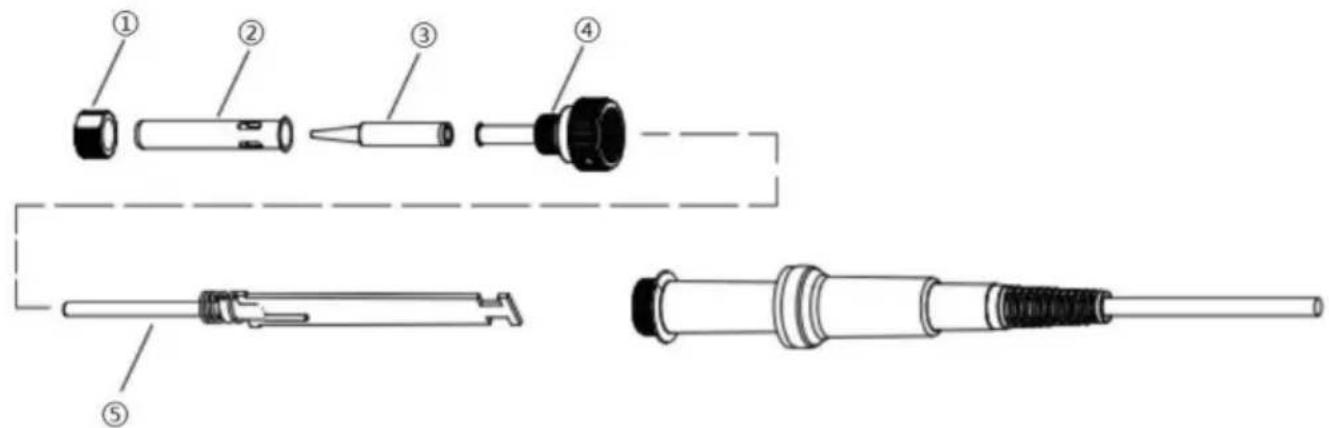

Ersatz für Heizkörper der Lötstation

- Der Heizkörper der Lötstation kann nur ausgetauscht werden, nachdem er vom Stromnetz getrennt und von der Stromversorgung getrennt. • Wie in der

folgenden Abbildung gezeigt, nach dem Lösen der Mutter ÿ, des Stahlmantels entfernen Sie den Edelstahl ÿ und der Lötkolbenspitze ÿ, anschließend die Befestigungsbasis ÿ abschrauben und den Heizkörper ÿ ablöten.

• Die Montage der Griffe erfolgt in umgekehrter Reihenfolge der Demontage.

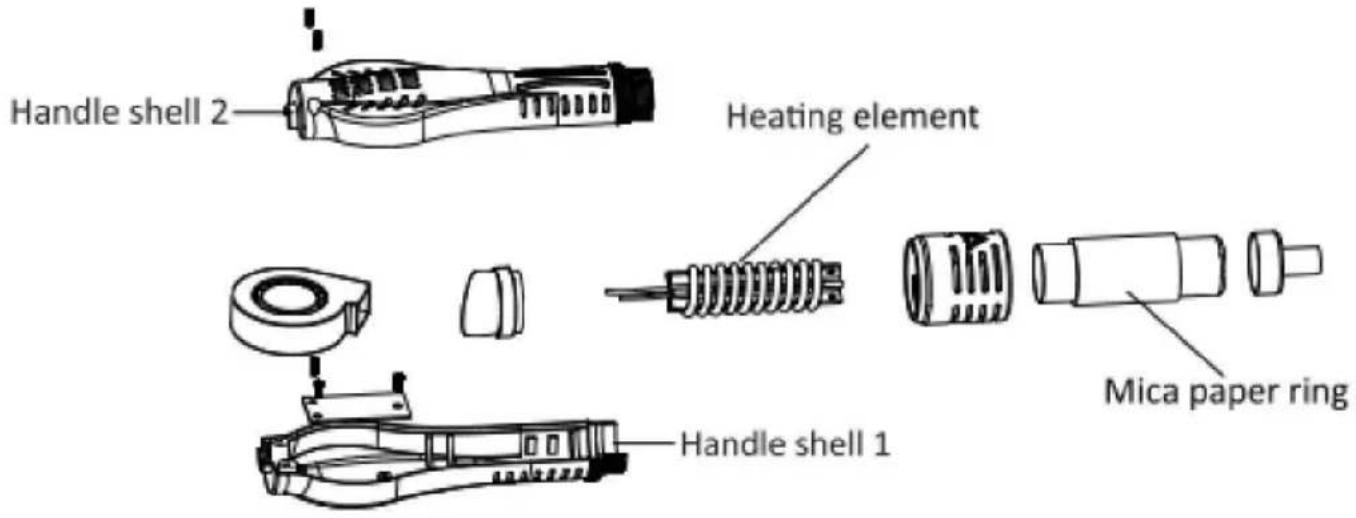

Ersatz für Heizkörper von Hot Air Rework Station

- Das Heizelement kann ausgetauscht werden, wenn es abgekühlt ist und das Stromkabel getrennt

- Lösen Sie, wie in der Abbildung gezeigt, zwei feste Schrauben am Griff.

- Griffschale 1 herausschrauben und anschließend Griffschale 2 herausnehmen.

• Entfernen Sie den Lüfter vorsichtig und lösen Sie dann die Befestigungsschrauben des Klemmenblocks.

• Drehen Sie den Klemmenblock um und trennen Sie das Anschlusskabel des Heizelements auf dem Klemmenblock und achten Sie auf die Position des Anschlusskabels. • Nehmen Sie das Heizelement und den Glimmerpapierring heraus, mit dem das Heizelement umwickelt ist.
  Element vom Stahlrohr und beschädigen Sie nicht den Erdungsdraht am Stahlrohr.

• Umwickeln Sie das neue Heizelement mit einem Ring aus Glimmerpapier, stecken Sie ihn in das Stahlrohr und das Heizelement sollte an Ort und Stelle installiert sein. • Schließen
  Sie die Anschlussdrähte des Heizelements entsprechend dem Original an. Position.

• Die Montage der Griffe erfolgt in umgekehrter Reihenfolge der Demontage.

- Wir bieten eine einjährige beschränkte Garantie für dieses Gerät (ausgenommen Verbrauchsmaterialien wie Lötspitzen und Heizelemente). • Die Garantie deckt

Material- und Herstellungsfehler ab Werkslieferung ab

Abholdatum und beinhaltet sowohl Ersatzteile als auch Arbeitskosten.

- Die Garantie erlischt, wenn der Schaden durch unsachgemäßen Gebrauch verursacht wurde oder wenn die Das Gerät wurde von nicht autorisiertem Personal verändert oder repariert.

WARTUNG

Um dieses Produkt langlebig zu machen, warten Sie es bitte regelmäßig. Die Lebensdauer von Dieses Produkt hängt von der verwendeten Temperatur, der Qualität des Lötdrahtes und Lötpaste, Häufigkeit der Nutzung usw. Bitte reparieren und warten Sie es entsprechend spezifische Nutzungsbedingungen.

Warnung

Bitte seien Sie vorsichtig, wenn die Lötstation bei hohen Temperaturen verwendet wird. Temperatur, schalten Sie das Gerät aus und ziehen Sie nach Gebrauch das Netzkabel ab.

Wartung der Lötspitze

1. Stellen Sie die Temperatur auf 250 °C (480 °F) ein.
2. Nachdem die Temperatur stabil ist, reinigen Sie die Lötkolbenspitze mit einer Messingwolle und überprüfen Sie seinen Zustand.
3. Wenn sich schwarzes Oxid an der Oberfläche festgesetzt hat, wenden Sie bitte neues Lötmittel (einschließlich Flussmittel) an und wischen Sie Reinigen Sie es wiederholt mit Messingwolle, bis es sauber ist, und tragen Sie dann etwas neues Lötzinn auf.
4. Wenn die Lötspitze verformt, perforiert oder abgenutzt ist, ersetzen Sie es durch ein neues.

Beschreibung der häufigsten Zeichen

Vielen Dank für den Kauf des Produkts. Bevor Sie es verwenden, lesen Sie bitte diese Lesen Sie das Handbuch sorgfältig durch und beachten Sie die darin enthaltenen Warnungen und Vorsichtsmaßnahmen wo drin.

Warnen Sie, um einen möglichen Stromschlag zu vermeiden.

Warnt Sie, um mögliche Verletzungen zu vermeiden.

Anforderungen an Benutzer

Benutzer sollten über Grundkenntnisse des Lebens und Grundkenntnisse über elektrische Operationen vor der Verwendung dieses Produkts. Der Minderjährige sollte dieses Produkt unter Anleitung von Fachkräften oder deren Betreuern.

[Hinweis]: Um Schäden an der Maschine zu vermeiden und die Arbeitssicherheit zu gewährleisten Umgebung, lesen Sie diese Anleitung vor der Verwendung sorgfältig durch und bewahren Sie sie auf. Bewahren Sie es für die Zukunft sorgfältig auf.

LÖTSPITZEN DER SERIE 900M-T (AM877D+)

900M-T-I

900M-T-1.2D

900M-T-3.2D

900M-T-0.8C

900M-T-6.4C

900M-T-B

900M-T-1.6D

900M-T-4.6D

900M-T-3C

900M-T-K

900M-T-2.4D

900M-T-6.5D

900M-T-5C

ACHTUNG: Durch Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Konformität verantwortlichen Partei genehmigt wurden, kann die Berechtigung des Benutzers zum Betrieb des Geräts erlöschen!

Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden zwei Bedingungen:

1) Dieses Produkt kann schädliche Störungen verursachen.
2) Dieses Produkt muss alle empfangenen Störungen tolerieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können.

WARNUNG: Änderungen oder Modifikationen an diesem Produkt, die nicht ausdrücklich von der für die Konformität verantwortlichen Partei genehmigt wurden, können zum Erlöschen der Berechtigung des Benutzers zum Betrieb des Produkts führen.

Hinweis: Dieses Produkt wurde getestet und entspricht den Grenzwerten für digitale Geräte der Klasse B gemäß Teil 15 der FCC-Bestimmungen. Diese Grenzwerte sollen einen angemessenen Schutz gegen schädliche Störungen bei der Installation in Wohngebieten bieten.

Dieses Produkt erzeugt und verwendet Hochfrequenzenergie und kann diese auch ausstrahlen. Wenn es nicht gemäß den Anweisungen installiert und verwendet wird, kann es zu Störungen des Funkverkehrs kommen. Es gibt jedoch keine Garantie dafür, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn dieses Produkt Störungen des Radio- oder Fernsehempfangs verursacht (was durch Ein- und Ausschalten des Produkts festgestellt werden kann), wird dem Benutzer empfohlen, die Störungen durch eine oder mehrere der folgenden Maßnahmen zu beheben.

• Empfangsantenne neu ausrichten oder verlegen.
• Vergrößern Sie den Abstand zwischen Produkt und Empfänger.
• Schließen Sie das Produkt an eine Steckdose eines anderen Stromkreises an als den, an den der Empfänger angeschlossen ist.
• Wenden Sie sich an den Händler oder einen erfahrenen Radio-/Fernsehtechniker.

KORREKTE ENTSORGUNG

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass dieses Produkt in der Europäischen Union einer getrennten Müllentsorgung unterliegt. Dies gilt für das Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile. So gekennzeichnete Produkte dürfen nicht

im normalen Hausmüll entsorgt werden, sondern müssen an einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.

Hersteller: Shanghaimuxinmuyeyouxiangongsi Adresse:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

UK

REP

Vertreter der EG

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt am Main.
