GEBRUIKSAANWIJZING 900MWS Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

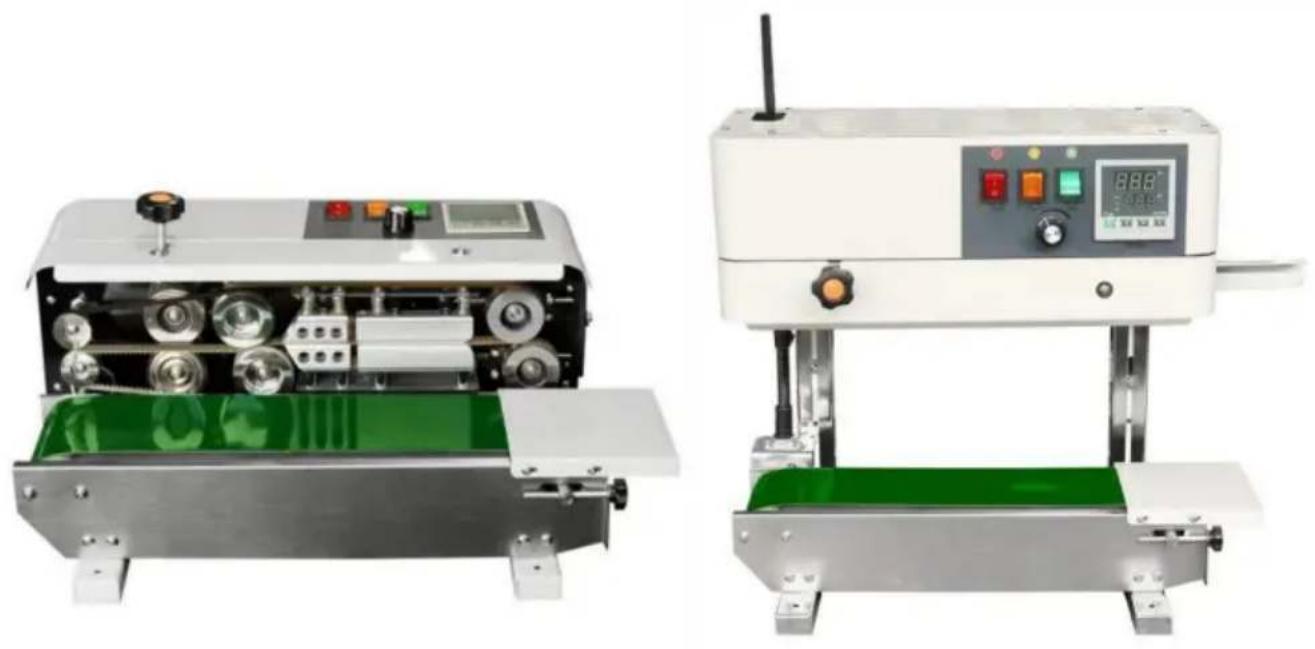

DOORLOPENDE AFDICHTING MACHINE

MODEL: 900MWP/900MWS/900MWSJ/900MLP/900MLS

(De afbeelding is alleen ter referentie, kijk naar het daadwerkelijke object)

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn

VEILIGHEIDSINSTRUCTIES EN VOORZORGSMAATREGELEN

WAARSCHUWING:

1. Lees alle MONTAGE- EN BEDIENINGSINSTRUCTIES zorgvuldig door en begrijp ze.

GEBRUIKSAANWIJZING vóór gebruik.

1. Het niet naleven van de veiligheidsregels en andere elementaire veiligheidsmaatregelen kan ernstig persoonlijk letsel tot gevolg hebben.

ALGEMENE VEILIGHEIDSREGELS

Lees de volledige gebruiksaanwijzing voordat u de producten voor het eerst gebruikt.

tijd; Ze bevatten belangrijke informatie over de juiste werking.

De garantie vervalt indien er schade ontstaat als gevolg van

niet-naleving van de gebruiksaanwijzing. Aansprakelijkheid voor alle

Gevolgschade is uitgesloten!

Wij aanvaarden geen enkele aansprakelijkheid voor schade aan eigendommen of persoonlijk letsel veroorzaakt door onjuist gebruik of het niet naleven van de veiligheidsvoorschriften! In dergelijke gevallen is de garantie/waarborg vervalt

Het ongeoorloofd ombouwen, wijzigen of demonteren van de producten is

ontoelaatbaar vanwege veiligheids- en keuringsredenen (CE).

Het product is geen speelgoed en moet buiten bereik van kinderen gehouden worden.

Er moet dus extra voorzichtigheid worden betracht als er kinderen aanwezig zijn.

Het product mag niet vochtig of nat worden, het is alleen bedoeld voor gebruik in droge binnenruimte locaties (geen badkamers of vergelijkbare vochtige ruimtes). Er is een risico op een dodelijke elektrische schok schok.

Stel het product en de accessoires niet bloot aan vocht of extreem hoge of lage temperaturen. temperaturen.

Laat verpakkingsmateriaal niet onbeheerd achter. Het kan gevaarlijk zijn om mee te spelen.

materiaal voor kinderen.

Vallen, vallen, druk- of trekkrachten kunnen de werking van de constructie vernietigen of op zijn minst beperken.

Functie van het product.

Plaats het apparaat nooit in de buurt van brandbare of licht ontvlambare materialen.

materialen.

Zorg er altijd voor dat de draaitafel waarop het object wordt geplaatst, zich in de juiste positie bevindt.

het centrum van de behuizing!

Deze machine is geschikt voor het sealen van plasticfolie, het maken van zakken en kan op veel verschillende manieren worden gebruikt.

gebruikt in de voeding, geneeskunde, chemische industrie, dagelijks gebruik, zaden en andere industrieën.

Omdat de machine elektronische constante temperatuurregeling toepast en een transmissiemechanisme met oneindige snelheidsregeling, kan een verscheidenheid aan verschillende materialen van plastic zakken, vanwege de kleine omvang van de machine, veel gebruikt, de seallengte is niet beperkt, dus kan het worden gebruikt met een verscheidenheid a verpakkingslijnen. Het zal de beste afdichtingsapparatuur zijn voor fabrieken en winkels verpakking van bulkproducten.

Door de eenvoudige elektrische besturing van de machine is een redelijke en verfijnde mechanische transmissie, de structurele prestaties zijn zeer stabiel, het faalpercentage is erg laag en de levensduur is langer. Het kan werken continu gedurende een lange tijd om te voldoen aan de behoeften van massaproductie. Na de verzegelde verpakking van de machine, het product heeft een mooie uiterlijk, schoon, stofdicht, vochtbestendig, schadebestendig, gemakkelijk te hanteren en opslaan. Verminder productverlies en verpakkingskosten aanzienlijk voordeel.

Als u reden hebt om aan te nemen dat een veilige werking niet langer mogelijk is, koppelt u de stroomtoevoer los.

Schakel het apparaat onmiddellijk uit en beveilig het tegen onbedoeld gebruik.

Er kan van worden uitgegaan dat een veilige werking niet meer mogelijk is indien: -

het apparaat zichtbare schade vertoont, - het apparaat niet

meer functioneert, - na een langere periode

van opslag onder ongunstige omstandigheden, - na zware belasting tijdens het transport.

BEWAAR DEZE INSTRUCTIES

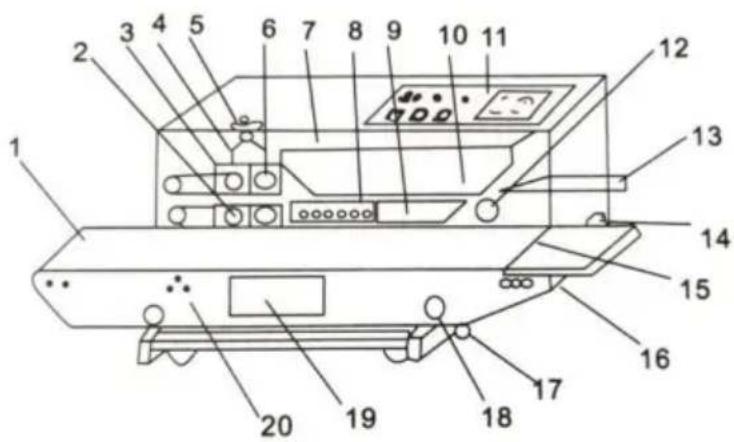

STRUCTUURDIAGRAM

1	Transportband	11	Bedieningskast
2	Rubberen wiel	12	Aangedreven wiel
3	Patroonrol (inktwiel)	13	Geleidingsplaats van de afdichtingsbreedte verordening
4	Inker wielzitting	14	Stopcontact en beveiliging
5	Drukregelwiel	15	Vaste werktafel
6	Aandrijfwiel	16	Regelschroef van transportband elasticiteit van de riem
7	Veiligheidsbeugel	17	Regelknop van transportband station in-uit
8	Koelblok	18	Regelknop van transportband hoogte van het station
9	Verwarmingsblok	19	Naamplaatje
10	Afdichtingsvlecht	20	Transportstation Afb.

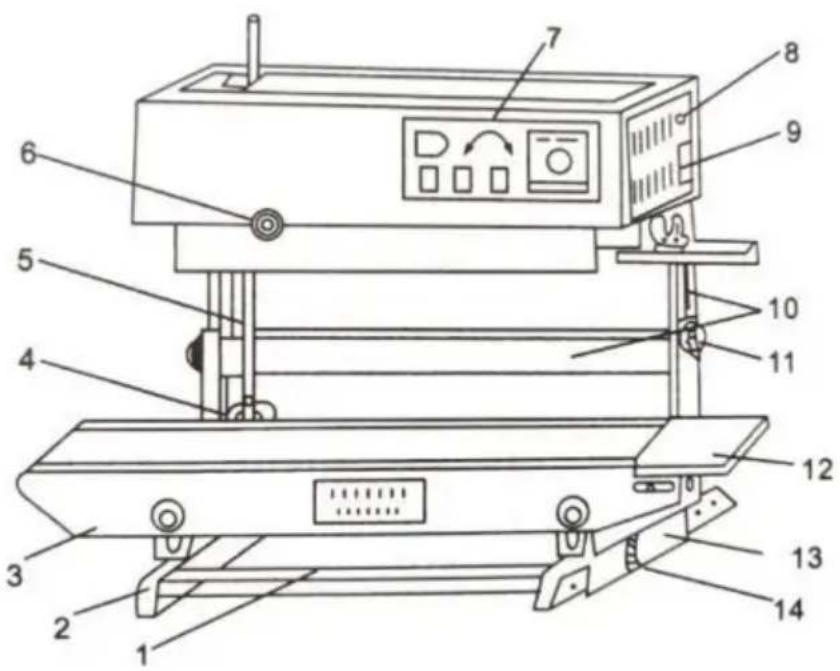

Montagetekening van de horizontale en verticale dual-type machine in verticale uitvoering

1 Horizontale balk (verticaal type) 8 Verzekeringsbuis
2 Rubberen wiel	9 Stroomvoorziening stopcontact
3 Transportbandstation	10 Ondersteuning (horizontaal type)
4 Paraplu-versnellingsstoel	11 Hoogteregelknop
5 Verticale lange as	12 Vaste werktafel
6 Drukregelknop	13 Ondersteuning van het transportstation
7 Bedieningskast	14 Bevestigingsknop van transportstation

GEBRUIKSAANWIJZING

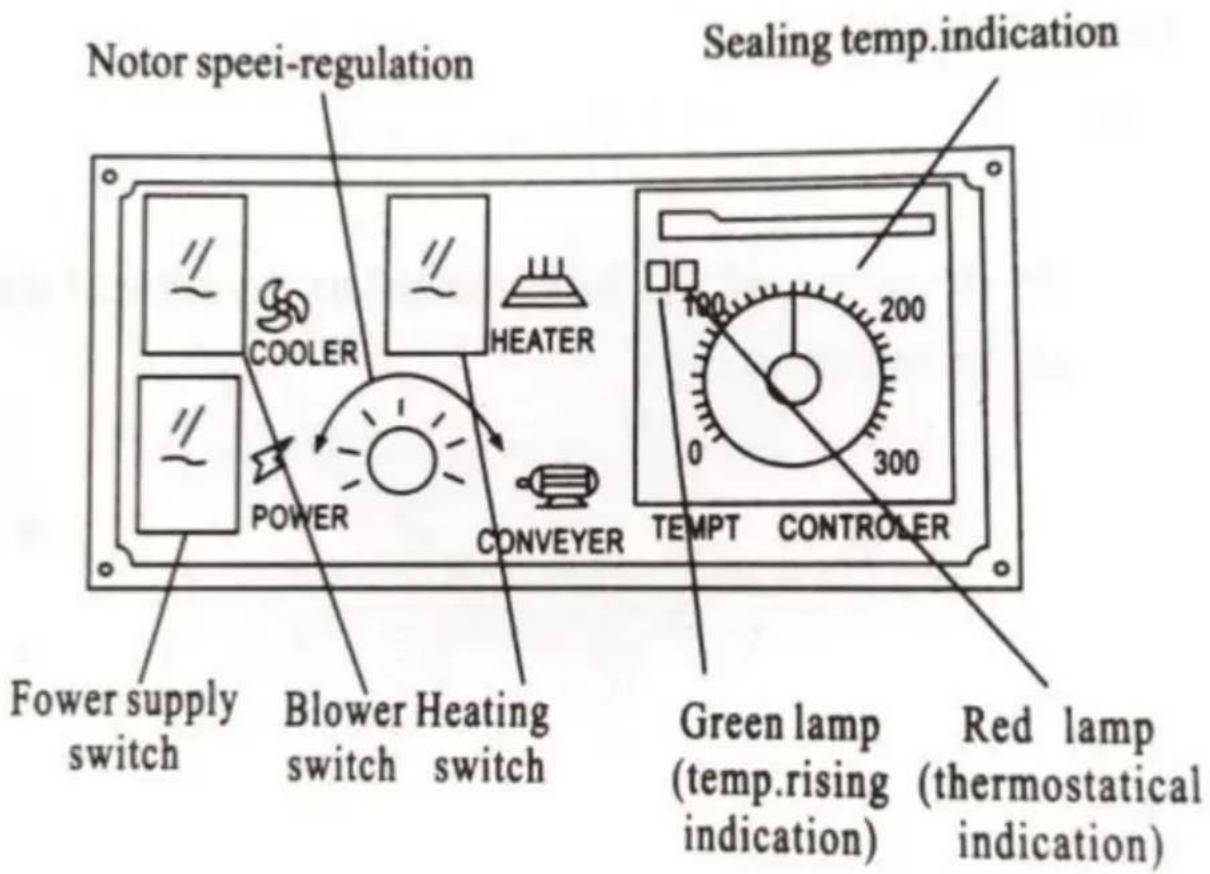

Namen van de controlebox

Voorbereiding voor het starten van de machine:

1. De machine is uitgerust met een geaard triplex stopcontact, dat

moeten goed geaard zijn om een veilige productie te garanderen.

1. Het elektrothermische component moet op lage temperatuur worden voorverwarmd

enkele minuten voor normaal gebruik, omdat het in het begin nat kan zijn

gebruik of na lange tussenpozen.

van de

1. Pas de hoogte en de voor- en achterpositie aan

transportbandstation dat past bij de benodigde buitenafmetingen van de sealzak.

1. Pas de positie van de geleidingsplaats van de afdichtingsbreedte aan

regulering volgens de vereisten.

1. Pas de ruimte tussen de bovenste en onderste verwarmingselementen aan en de bovenste en lagere koelers (d.w.z. de ruimtes tussen de herafdichtingsvlechten) volgens aan de benodigde dikte van het afdichtingsmateriaal.

Werking:

1. Schakel de stroom in, de indicator licht op en alle wielen beginnen te draaien synchroon rennen.
2. Stel de knop van de patroonrol zo in dat deze (of het inktwiel) draait en gereguleerd tot een geschikte druk.
3. Zet de verwarmingsschakelaar aan, het groene lampje van de elektronische temperatuur controleer de meterverlichting, stel de meter in op de gewenste temperatuur volgens aan de aard en de dikte van het materiaal van de verpakkingszak. Over het algemeen geldt: de onderstaande cijfers kunnen worden gebruikt voor bovenstaande aanpassing op een kamer temperatuur van 20 C:

a). Polyethyleen: 150-160ÿ

b).Polypropyleen: 170-180ÿ

c). Polyolefineverbinding: 180-190

De flexibiliteit van de temperatuurregeling kan worden vergroot met de instelbare snelheid.

Het rode lampje gaat branden nadat het een tijdje heeft verwarmd, wat aangeeft dat het nodig is temperatuur is voldoende, dan een proef aangepast op het afdichtingsresultaat om een ideale afdichtingskwaliteit, en daarna kan een continue afdichting worden bereikt verwerkt.

1. Bepaal of de ventilator moet worden ingeschakeld om te koelen volgens de dikte van het afdichtingsmateriaal. (Dit moet worden ingeschakeld voor algemene polyethyleen enz. enkellaagse kunststoffolies).

2. Het sluitgedeelte van de zak moet plat worden uitgelijnd. Duw de regelingsplaats voor de afdichtingszijden in en op het moment dat het onderdeel wordt vastgegrepen door de afdichtende vlechten en beweegt zichzelf naar voren, zonder te duwer of het stoppen, noch het inbrengen of uittrekken met geweld kan worden gedaan; anders

Er kunnen ongelijkmatige afdichtingen of fouten ontstaan.

MANIER OM HET HORIZONTALE TYPE TE VERANDEREN IN HET VERTICALE

(1). Monteer twee statieven en twee horizontale balken met M4-schroeven, de De concave kant van het statief is naar binnen gericht, terwijl die van de balk naar beneden is gericht.

(2). Maak de regelknop van de in-/uitvoer van het transportstation los en trek de station uit, verwijder dan de knop en de vierkante bevestigingsschroeven om het station.

(3). Monteer het station op het verticale statief en draai de bevestigingsknop vast.

(4). Haal de horizontale korte as eruit en installeer de horizontale lange as en de paraplu-versnellingsstoel.

(5). Plaats de lange as in het axiale gat op de machine en de horizontale steun in de verticale steun plaatsen, hoogte monteren en vastdraaien regelknop.

(6). Plaats de sealmachine verticaal voor verticaal sealen.8. MANIER OM ONDERHOUDEN EN REPAREREN

(1). Manier om te onderhouden

a). Duw het aangedreven wiel richting B en verwijder de afdichtende vlecht. b). Vervang door een nieuwe vlecht en monteer de bovenste en onderste loodriem. c). Plaats het aangedreven wiel, de verwarming en de koeler in hun oorspronkelijke positie. posities. d).

Schakel de stroom in om de katrol te laten draaien en de vlechtaandrijving om verplaatsen, en dan een proef starten. De randafwijking, indien aanwezig, op de afdichtingsvlecht kan worden afgesteld via de schroef op het aangedreven wiel. e). Installeer de veiligheidskap, dan kan er continu worden gewerkt na

verwarming. g). Om de duur van de afdichtingsvlecht te verlengen, moet u vóór het door de machine te stoppen, zet u de roterende schijf van de temperatuurregeling terug op nulpunt en zet de blazer aan, op dat moment is de temperatuurwijzer

begint langzaam naar beneden te vallen, maar de afdichtende vlecht loopt nog steeds. Het kan niet gedaan om de blazer uit te schakelen, de hoofdschakelaar enz. totdat de temperatuur daalt binnen enkele minuten tot onder de 100C.(2).Turbobehuizing:

Als een geheel afgesloten turbo- en wormeenheid heeft de turbobehuizing de volgende kenmerken: van laag geluidsniveau, groot vermogen enz., geolied met 50g 20#olie slechts één keer per maand e slechts eenmaal per jaar schoongemaakt en onderhouden berekend per 8 uur per dienst algemeen tijdens gebruik. Zorg ervoor dat de binnenkant schoon blijft geval bij het onderhouden om te voorkomen dat er ruis ontstaat.

ALGEMENE FOUTEN EN OPLOSSINGEN

	RedenProbleem Oplossing
De afdichtingsbandis van het spoor af	Aandrijfwielas is nietevenwijdig aan de aangedreven wielas	Twee stelschroeven op het aangedreven wiel afstellen totdat de verzegeling op de juiste positie is verzegeld.
De afdichtingsband is gemakkelijk te breken	1. Te veel spanning op afdichtingsband2. De afdichtingsband is niet in orde3. Vouw op de sealband4. kleeffolie of ander vuil bevestigd aan afdichtingsband oppervlak5. De afdichtingsband is eenvoudig te brandwand	1. Stel de verticale afstelschroef op de aangedreven wielhouder af, zodat de afdichtingsband minder loszittend.2. (zie het punt hierboven)3. Geen kreukels op de sealband.4. Maak het oppervlak op tijd schoon5. De speling tussen twee verwarmingsblokken is te groot klein of temperatuur is te hoog
Embossing is niet duidelijk	1. Het reliëfwiel is versleten uit2. Druk op de veer reliëfwiel is niet voldoende ver aangedraaid.	1. Vervang het reliëfwiel2. Pas de aanscherping van het reliëfwiel aan lente
Er is weerstand wanneer de afdichting riem transporteert	De speling tussen verwarmingsblokken of koeling blokken zijn te klein, de Er is te veel wrijving.	Stel de speling tussen de afdichtingsbanden goed af, deze moet ongeveer de dikte hebben van verpakkingszak in één laag, zodat niet alleen de sterke afdichting en duidelijke bedrukking wordt gegarandeerd, maar ook de twee uiteinden van de afdichting niet worden beschadigd deel is te lang.
Er is een blok of vouwen fenomeen wanneer de verpakkingszak is overgebracht naar drukwiel of reliëfwiel	Te veel druk veroorzaakt door op het wiel te drukken of reliëfdruk wiel	1. Stel het perswiel of reliëfwiel in om de juiste druk te verkrijgen, zodat de speling tussen twee afdichtingsbanden ongeveer een dikte hebben van verpakkingszak in één laag zodat niet alleen wordt verzeker de sterke afdichting en heldere bedrukking, maar niet laat de twee uiteinden van het afdichtingsdeel te ver uitstrekken lang.2. Stel de begrenzingsschroef af na het afstellen opruiming.
Transportband is van het spoor af	De aandrijfrolas is niet evenwijdig aan de aangedreven rolas	Twee afstelschroeven voor de aangedreven rolas afstellen (achterste as) op de
Transportband en afdichtingsband niet bewegingsynchroon	Te weinig spanning op lopende band.	transportband. 1. Span de ketting van de aandrijfrolas (voorste as) en de middelste as goed aan.2. Span de transportband goed aan

Dit product is onderworpen aan de bepalingen van de Europese richtlijn

2012/19/EG. Het symbool met een kliko-afvalbak doorkruist

geeft aan dat het product gescheiden afvalinzameling vereist in de

Europese Unie. Dit geldt voor het product en alle accessoires

gemarkeerd met dit symbool. Producten die als zodanig gemarkeerd zijn, mogen niet

weggegooid met het normale huisvuil, maar moet naar een inzamelpunt worden gebracht

punt voor het recyclen van elektrische en elektronische apparaten

MODEL EN PARAMETERS

Model		900MLP/900MLS900MWP/90C
Spanning	230V/50Hz, 110V/60Hz	230V/50Hz, 110V/60Hz
Afdichtingssnelheid	0~16m/min	0~16m/min
Afdichtingsbreedte		6~12mm6~12mm
Temperatuurregeling bereik	0~300°C(Traploos instelbaar)	0~300°C(Traploos instelbaar)
Afstand tot afdichting midden naar transportband tafe		150~270(mm)10~40(mm)
Dimensie(LXBXH)	555*345*265mm	555*330*565mm

900 Zaktestparameterreferentie voor sluitmachine
Naam	Type	Materiaal	Diktetest Temp	Resultaat
Theezakje	Dubbelzijdig	Tissuepapier+PE	0,26 mm	200	afsluitbaar
Aluminiumfolietas	Dubbelzijdig	PE+AluminiumGecoat	0,18 mm	190	afsluitbaar
Ritssluiting tas	Dubbelzijdig	PE+PET+AluminiumGecoat	0,16 mm	170	afsluitbaar
Ritssluiting tas	Dubbelzijdig	PE+PET+AluminiumGecoat	0,2 mm	185	afsluitbaar
Aluminiumfolietas	Dubbelzijdig	PE+AluminiumGecoat	0,14 mm	175	afsluitbaar
Ritssluiting AluminiumFolie zak	Dubbelzijdig	PE+AluminiumGecoat	0,14 mm	175	afsluitbaar
Handgemaakte tas	Dubbelzijdig	OPP+CPP+WeefselPapier	0,24 mm	190	afsluitbaar
Theezakje	Middendubbelzijdig envier zijden van de zijkant	Zuiver aluminium	0,2 mm	200	afsluitbaar
Theezakje	Middendubbelzijdig envier zijden van de zijkant	Kraftpapier+PuurAluminium	0,24 mm	220	afsluitbaar
RitskrachtPapieren zak	Dubbelzijdig	BOPP+CPP+KraftPapier	0,28 mm	200	afsluitbaar
Handgemaakte tas	Dubbelzijdig	UP+CPP	0,1 mm	150	afsluitbaar
Ritssluiting AluminiumFolie zak	Middendubbelzijdig envier zijden van de zijkant	Zuiver aluminium	0,28 mm	220	afsluitbaar
KoffiestokjeAluminiumfolietas	Dubbelzijdig	Zuiver aluminium	0,18 mm	220	afsluitbaar
Aluminiumfolietas	Dubbelzijdig	Zuiver aluminium	0,24 mm	210	afsluitbaar
Voedsel AluminiumFolie zak	Dubbelzijdig	PET+zuiver aluminium	0,2 mm	225	afsluitbaar
SnoepHandgemaakte tas	Dubbelzijdig	UP+CPP	0,1 mm	150	afsluitbaar
SnoepHandgemaakte tas	Dubbelzijdig	UP+CPP	0,08 mm	140	afsluitbaar
SnoepHandgemaakte tas	Dubbelzijdig	PE+AluminiumGecoat	0,1 mm	150	afsluitbaar
MaancakeHandgemaakte tas	Dubbelzijdig	UP+CPP	0,09 mm	150	afsluitbaar
MaancakeHandgemaakte tas	Dubbelzijdig	UP+CPP	0,08 mm	150	afsluitbaar
Handgemaakte tas	Dubbelzijdig	UP+CPP	0,09 mm	150	afsluitbaar
Eigeel-bladerdeegHandgemaakte tas	Dubbelzijdig	UP+CPP	0,09 mm	150	afsluitbaar
Aluminiumfolietas	Dubbelzijdig	PE+Aluminiumfolie	0,16 mm	170	afsluitbaar
Theezakje	Middendubbelzijdig envier zijden van de zijkant	PE+Aluminiumfolie	0,15 mm	170	afsluitbaar
Theezakje	Middendubbelzijdig envier zijden van de zijkant	PE+Aluminiumfolie	0,12 mm	170	afsluitbaar
SnoepHandgemaakte tas	Middendubbelzijdig envier zijden van de zijkant	UP+CPP	0,12 mm	170	afsluitbaar
GekleurdAluminiumfolietas	Dubbelzijdig	PE+Aluminiumfolie	0,16 mm	180	afsluitbaar
Vlotte vacuümtas	Dubbelzijdig	PE+HUISDIER	0,16 mm	180	afsluitbaar
Ritssluiting AluminiumFolie zak	Middendubbelzijdig envier zijden van de zijkant	Zuiver aluminium	0,3 mm	230	afsluitbaar
Ritssluiting AluminiumFolie zak	Middendubbelzijdig envier zijden van de zijkant	Zuiver aluminium	0,33 mm	230	afsluitbaar
Elektrostatische zak	Dubbelzijdig	CPP	0,14 mm	180	afsluitbaar
Voedsel AluminiumFolie zak	Dubbelzijdig	PET+zuiver aluminium 0,22 mm		225	afsluitbaar
VacuümAluminiumfolietas	Dubbelzijdig	PET+zuiver aluminium 0,18 mm		200	afsluitbaar
Broodzak	Middendubbelzijdig envier zijden van de zijkant	CPP	0,13 mm	200	afsluitbaar
Broodzak	Middendubbelzijdig envier zijden van de zijkant	CPP	0,14 mm	200	afsluitbaar
Theezakje	Midden	Zuiver aluminium	0,2 mm	200	afsluitbaar

	dubbelzijdig envier zijden van de zijkant
Theezakje	Middendubbelzijdig envier zijden van de zijkant	Zuiver aluminium	0,19 mm	200	afsluitbaar
VacuümYin YangAluminiumfolietas	Dubbelzijdig	PET+Aluminiseren	0,2 mm	200	afsluitbaar
Graan vacuümtas	Dubbelzijdig	PE+HUISDIER	0,26 mm	170	afsluitbaar
Platte tas	Dubbelzijdig	CPE	0,9 mm		Onverzegelbaar
Ritssluiting tas	Dubbelzijdig	PVC	0,24 mm		Onverzegelbaar
Platte tas	Dubbelzijdig	PE+UP	0,04 mm		Onverzegelbaar
Platte tas	Dubbelzijdig Onverzegelbaar	OMHOOG	0,08 mm
Platte tas	Dubbelzijdig Onverzegelbaar	PP	0,05 mm
Platte tas	Dubbelzijdig	PE+UP	0,09 mm		Onverzegelbaar
Let op: Omdat de werkelijke dikte van het zakmateriaal niet consistent is, is dit alleen bedoeld als referentie voor foutopsporing. functie, kan worden aangepast op basis van referentie.
