BRUKSANVISNING 900MWS Vevor

Teknisk support och e-garanticertifikat

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

KONTINUERLIG FÖRSEGLING MASKIN

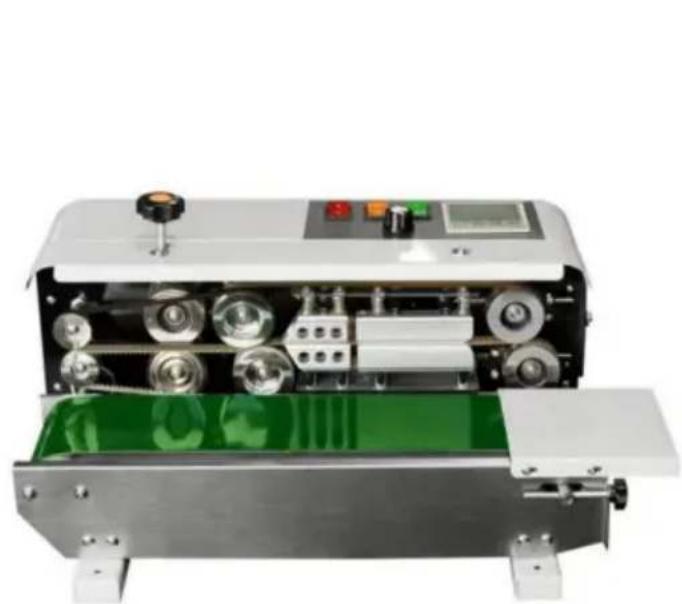

MODELL: 900MWP/900MWS/900MWSJ/900MLP/900MLS

(Bilden är endast för referens, se det faktiska objektet)

BEHÖVER HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

SÄKERHETSINSTRUKTIONER OCH FÖRSIKTIGHETSÅTGÄRDER

WARNING:

1. Läs noga och förstå all MONTERING OCH DRIFT

INSTRUKTIONER före användning.

1. Underlåtenhet att följa säkerhetsreglerna och andra grundläggande säkerhetsåtgärder kan resultera i allvarliga personskador.

ALLMÄNNA SÄKERHETSFÖRESKRIFTER

Läs hela bruksanvisningen innan du använder produkterna för första gången tid; De innehåller viktig information om korrekt drift.

Garantin/garantin upphör att gälla om skada uppstår till följd av bristande efterlevnad av bruksanvisningen.Ansvar för allt

följdskador är uteslutna!

Vi tar inget ansvar för egendomsskador eller personskador orsakade av felaktig användning eller underlåtenhet att följa säkerhetsanvisningarna! I sådana fall garantin/garantin upphör att gälla

Den obehöriga omvandlingen, ändring av demontering av produkterna är otillåtet på grund av säkerhets- och godkännandeskäl (CE).

Produkten är inte en leksak och måste förvaras utom räckhåll för barn.

Särskild försiktighet måste därför iakttas om barn är närvarande.

Produkten får inte bli fuktig eller blöt, den är endast avsedd för användning i torrt, inomh platser (inte badrum eller liknande fuktiga områden). Det finns risk för en dödlig elektrisk chock.

Utsätt inte produkten eller dess tillbehör för fukt eller extremt högt eller lågt temperaturer.

Lämna inte förpackningsmaterial utan uppsikt. Det kan bli farligt att leka

material för barn.

Fall, fall, tryck eller dragkrafter kan förstöra eller åtminstone begränsa produktens funktion.

Placera aldrig enheten i närheten av brännbara eller lättantändliga material.

Se alltid till att det roterande bordet som föremålet placeras på är placerat i mitten av huset!

Denna maskin är lämplig för plastfilmsförsegling, påsframställning, kan vara brett används i livsmedel, medicin, kemisk industri, daglig användning, frö och annat industrier.

Eftersom maskinen antar elektronisk konstant temperaturkontroll och oändlig hastighet reglering transmissionsmekanism, kan täta en mängd olika olika material av plastpåsar, på grund av maskinens ringa storlek, används ofta, förseglingslängden är inte begränsad, så den kan användas med en mängd olika förpackningslinjer. Det kommer att vara den bästa tätningsutrustningen för fabrik och butik bulkproduktförpackningar.

På grund av den enkla elektriska styrningen av maskinen, rimliga och raffinerad mekanisk transmission, den strukturella prestandan är mycket stabil, felfrekvensen är mycket låg och livslängden är längre. Det kan fungera kontinuerligt under lång tid för att möta behoven av massproduktion. Efter maskinens förseglingspaket, produkten har en vacker utseende, ren, dammtät, fuktsäker, skadesäker, lätt att hantera och förvara. Avsevärt minska produktförlust och förpackningskostnad fördel.

Om du har anledning att anta att säker drift inte längre är möjlig, koppla ur enheten omedelbart och säkra den mot oavsiktlig användning.

Det kan antas att säker drift inte längre är möjlig om: - enheten visar synliga tecken på skada, - enheten inte

längre fungerar, - efter en längre

tids förvaring under ogynnsamma förhållanden, - efter kraftig påfrestning under transport.

SPARA DESSA INSTRUKTIONER

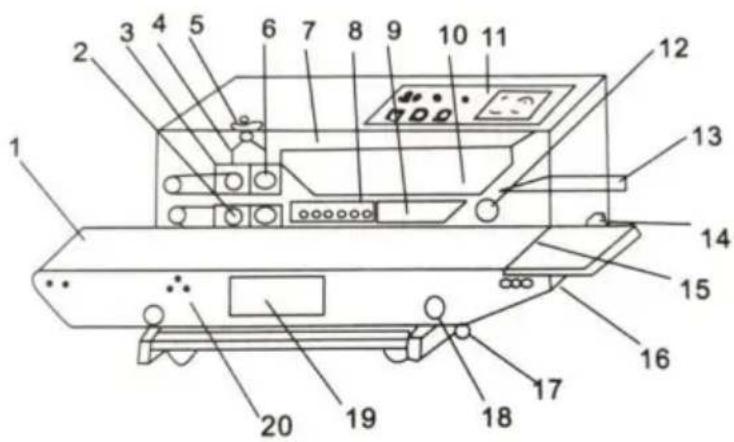

STRUKTURDIAGRAM

1	Transportband	11	Kontrollbox
2	gummihjul	12	Drivna hjul
3-mönsterrulle (färghjul)		13	Styrplats för tätningsbredd reglering
4	Inker hjulsäte	14	Eluttag och skydd
5	Tryckreglerande hjul	15	Fast arbetsbord
6	Drivhjul	16	Reglerskruv för transportör bältets elasticitet
7	Säkerhetsskydd	17	Reglervred på transportör stationen är in-ut
8	Kylblock	18	Reglervred på transportör stationens höjd
9	Värmeblock	19	Namnskylt
10	Tätningsfläta	20	Transportörstation Fig.

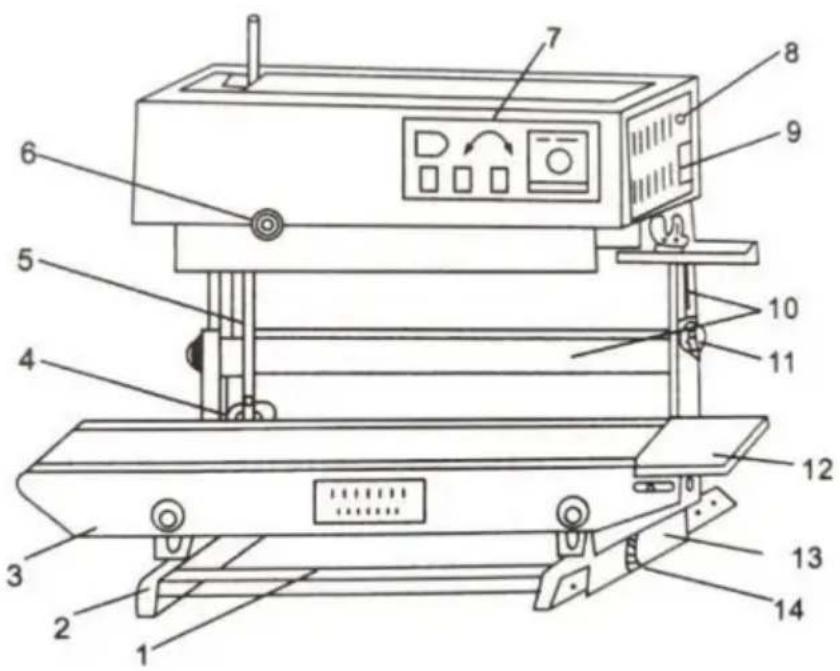

Monteringsritning av den horisontella och vertikala dubbeltypsmaskinen i vertikal

1 Horisontell balk (vertikal typ) 8 Försäkringsrör
2 gummihjul	9 Strömförsörjningsuttag
3 Transportörstation	10 Stöd (horisontell typ)
4 paraplyväxelsäte	11 Höjdregleringsvred
5 Vertikal långaxel	12 Fast arbetsbord
6 Tryckregleringsratt	13 Transportörstations stöd
7 Kontrollbox	14 Fästvred för transportörstation

DRIFTSINSTRUKTIONER

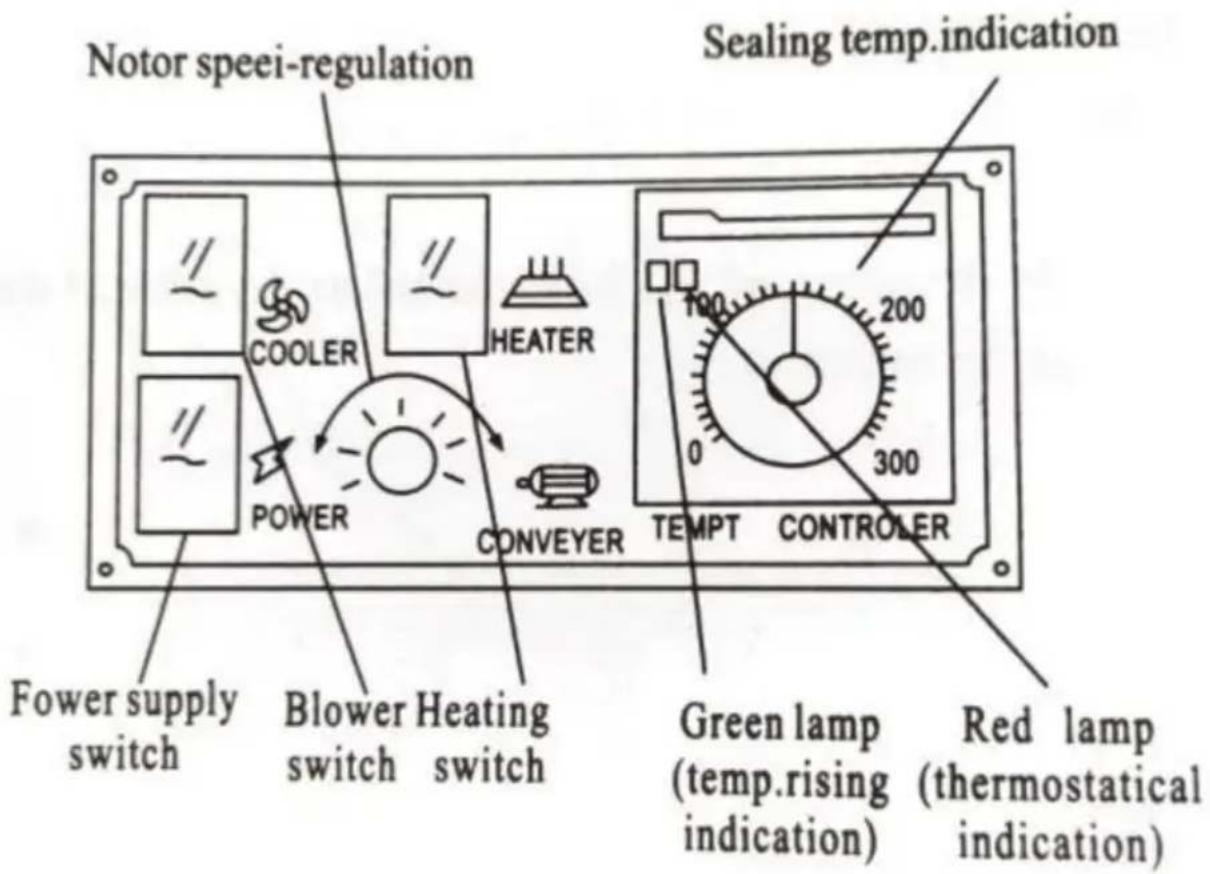

Namn på kontrollboxen

Förberedelser före start av maskinen:

1. Maskinen är utrustad med ett skaljordat triplexuttag, som bör vara väl jordad för att säkerställa säker produktion.
2. Den elektrotermiska komponenten ska förvärmas vid låg temperatur i några minuter innan normal drift eftersom den kan vara blöt i början användning eller efter långa intervaller. av
3. Justera höjden och positionen fram och bak transportörstation för att passa den nödvändiga nivån av förseglingspåsens yttre storlek.

4. Justera positionen för styrplatsen för tätningsbredden reglering enligt dess krav.

5. Justera mellanrummen mellan den övre och undre värmaren och den övre och lägre kylare (dvs utrymmena mellan återförslutningsflätorna) enligt till den nödvändiga tjockleken på tätningsmaterialet.

Drift:

1. Slå på strömmen, indikatorn tänds sedan alla hjul börjar sin synkroniserad körning.
2. Justera ratten på mönstervalsen så att den (eller färghjulet) roteras och regleras till lämpligt tryck.
3. Slå på värmebrytaren, den gröna lampan för den elektroniska temperaturen kontrollera mätarljus, justera mätaren till nödvändig temperatur enligt till beskaffenheten och tjockleken på förpackningspåsens material. I allmänhet, siffrorna nedan kan användas för ovanstående justering i ett rum temperatur på 20 C:

a). Polyeten: 150--160 y

b). Polypropen: 170--180 y

c). Polyolefinförening: 180--190 y

Flexibiliteten för temperaturjustering kan ökas tillsammans med justerbar hastighet.

Den röda lampan tänds efter uppvärmning en stund för att indikera önskat temperatur är tillräckligt, sedan en provning justeras på förseglingsresultatet för att få en idealisk tätningskvalitet, och efter det kan kontinuerlig tätning vara bearbetas.

1. Bestäm om fläkten behöver slås på för kylning enligt tätningsmaterialets tjocklek.(Det bör vara påslaget för vanligt polyeten etc. enskiktsplastfilmer).

2. Den förseglande delen av påsen ska vara i linje med plan läggning. Tryck på regleringsplats för tätningssidorna i och i det ögonblick, då delen grips av tätningsflätorna och rör sig själv framåt, varken trycker eller stoppa eller sätta i eller dra ut med kraft kan göras; annat ojämn tätning eller fel kan uppstå.

SÄTT ATT ÄNDRA DEN HORIZONTALA TYPEN TILL DEN VERTIKALA

(1). Installera två stativ och två horisontella balkar med M4-skruvar, den den konkava på stativet är vänd inåt medan strålen är vänd nedåt.

(2). Lossa regleringsvredet på transportstationens in-ut och dra i station ut, ta sedan ut vredet och de fyrkantiga fästskruvarna för att ta ut stationen.

(3). Montera stationen på det vertikala stativet och dra åt fästvredet.

(4). Ta ut den horisontella kortaxeln och installera den horisontella långaxeln och paraplyväxelsätet.

(5). Sätt den långa axeln i det axiella hålet på maskinen och horisontellt stöd i det vertikala stödet, installera och dra åt höjden regleringsratt.

(6). Placera tätningsmaskinen vertikalt för vertikal tätning.8. SÄTT TILL UNDERHÅLL OCH REPARATION

(1). Sätt att underhålla

a). Skjut det drivna hjulet mot B och ta ut tätningsflätan. b). Byt till en ny fläta och montera det övre och nedre blybältet. c) Placera det drivna hjulet och värmaren och kylaren i original positioner.

d). Slå på strömmen för att få remskivan att rotera och flätan att köra till flytta och starta sedan en rättegång. Kantavvikelsen, om någon, på tätningsflätan kan justeras genom skruven på det drivna hjulet. e). Installera säkerhetsskyddet, sedan kan kontinuerlig drift göras efter uppvärmning. g). För att förlänga tätningsflätans varaktighet, före stoppa maskinen, återför den roterande skivan för temperaturjustering till nollställ och slå på fläkten, i det ögonblicket, temperaturpekaren börjar sakta falla ner men tätningsflätan går fortfarande. Det kan det inte vara gjort för att stänga av fläkten, huvudströmbrytaren etc. tills temperaturen blir under 100C på minuter.(2).Turbohus:

Som en övergripande förseglad turbo- och maskenhet har turbohuset funktionerna låg ljudnivå, stor effekt etc., oljad med 50g 20#olja endast en gång i månaden och städas och underhålls endast en gång per år beräknat per 8 timmar per skift allmänt när det används. Försiktighet bör vidtas för att hålla rent inuti fall när du underhåller för att undvika uppträdande brus.

VANLIGA FEL OCH LÖSNINGAR

	ResoneraProblem Lösning
Tätningsbältetspårar inte	Drivhjulsaxel är det inte parallellt med driven hjulaxel	Justera två justerskruvar på det drivna hjulethållaren tills tätningen är förseglad i rätt läge.
Tätningsbältet ärlätt att bryta	1. För mycket spänning pätätningsbälte2. Tätningsbältet spårar inte3. Veck på tätningsbandet4. självhäftande film eller annan smutsfäst på tätningsbältetyta5. Tätningsbälte är lätt att bränna	1. Justera den vertikala justerskruven på den drivnahjulhållaren så att tätningsbältet blir mindrelösa.2. (se punkten ovan)3. Inget veck på tätningsbältet.4. Rengör dess yta i tid5.avstånd mellan två värmeblock är också liten eller temperaturen är för hög
Prägling är det interensa	1. Präglingshjulet är slitetut2.Tryck på fjädernpräglingshjul är det inteåtdragna tillräckligt.	1. Byt ut präglingshjulet2. Justera präglingshjulets ådragningfjädra
Det finns motständnär tätningenbälte förmedlar	Avståndet mellanvärmeblock eller kylablocken är för liten, den friktionen är för mycket.	Justera avståndet mellan tätningsbanden ordentligt, vilket bör vara ungefär tjockt påpackpåse i ett lager, så att det inte bara säkerställer den starka förseglingen och tydliga trycket, men inte gör de två ändarna av förseglingen delen är för lång.
Det finns ett block ellerhopfällbarfenomen närpackpåsen ärförmedlas tilltryckhjul ellerpräglingshjul	För mycket tryck orsakatgenom att trycka på hjulet ellerpräglinghjul	1. Justera tryckhjulet eller präglingshjulettill rätt tryck, för att göra frigångenmellan två tätningsband vara ungefär tjock påpackpåse i ett lager så att inte bara säkerställaden starka tätningen och tydliga trycket, men inte få de två ändarna av tätningsdelen att sträcka sig också lång.2. Justera begränsningsskruven efter justering spel.
Transportbandetlöper av	Den drivande rullaxeln är det inteparallellt med driven rullaxel.	Justera två justerskruvar för driven rullaxel(bakre axeln) på transportören.
Transportband ochtätningsbälte gör det inteflyttasynkront	För lite spänning pătransportband.	1. Dra åt kedjan på drivrullaxeln (främre axeln) ochmittaxeln ordentligt.2. Dra åt transportbandet ordentligt

Denna produkt omfattas av bestämmelserna i det europeiska direktivet

2012/19/EG. Symbolen som visar en soptunna på hjul korsad

indikerar att produkten kräver separat sophämtning i

Europeiska unionen. Detta gäller produkten och alla tillbehör

märkt med denna symbol. Produkter märkta som sådana kanske inte är det

kasseras tillsammans med vanligt hushållsavfall, men måste lämnas till en insamling

punkt för återvinning av elektriska och elektroniska apparater

MODELL OCH PARAMETRAR

Modell		900MLP/900MLS900MWP/90C
Spänning	230V/50Hz, 110V/60Hz	230V/50Hz, 110V/60Hz
Tätningshastighet	0~16m/min	0~16m/min
Tätningsbredd		6~12mm6~12 mm
Temperaturkontrollräckvidd	0~300(ÿ)(Steglöst justerbar)	0~300(ÿ)(Steglöst justerbar)
Avstånd från tätningcentrum till transportbord	10~40(mm) 150~270(mm)
Dimensionera(LXWXH)	555*345*265 mm	555*330*565 mm

900 Seal Machine Bag Test Parameter Reference
Namn	Typ	Material	Tjocklekstest	Temp Resultat
Tepåse	Dubbelsidig	Mjukpapper+PE	0,26 mm	200	Förseglingsbar
Aluminiumfolie väskä	Dubbelsidig	PE+aluminiumÖverdragen	0,18 mm	190	Förseglingsbar
Dragkedja	Dubbelsidig	PE+PET+AluminiumÖverdragen	0,16 mm	170	Förseglingsbar
Dragkedja	Dubbelsidig	PE+PET+AluminiumÖverdragen	0,2 mm	185	Förseglingsbar
Aluminiumfolie väskä	Dubbelsidig	PE+aluminiumÖverdragen	0,14 mm	175	Förseglingsbar
Dragkedja i aluminium Foliepåse	Dubbelsidig	PE+aluminiumÖverdragen	0,14 mm	175	Förseglingsbar
Handgjord väskä	Dubbelsidig	OPP+CPP+vävnad Papper	0,24 mm	190	Förseglingsbar
Tepåse	Mitten dubbelsidig och fyra sidor av sidan	Rent aluminium	0,2 mm	200	Förseglingsbar
Tepåse	Mitten dubbelsidig och fyra sidor av sidan	Kraftpapper+Pure Aluminium	0,24 mm	220	Förseglingsbar
Dragkedja kraft Papperspåse	Dubbelsidig	BOPP+CPP+Kraft Papper	0,28 mm	200	Förseglingsbar
Handgjord väskä	Dubbelsidig	UPP+CPP	0,1 mm	150	Förseglingsbar
Dragkedja i aluminium Foliepåse	Mitten dubbelsidig och fyra sidor av sidan	Rent aluminium	0,28 mm	220	Förseglingsbar
Kaffepinne Aluminiumfolie väskä	Dubbelsidig	Rent aluminium	0,18 mm	220	Förseglingsbar
Aluminiumfolie väskä	Dubbelsidig	Rent aluminium	0,24 mm	210	Förseglingsbar
Mat aluminium Foliepåse	Dubbelsidig	PET+Rent aluminium	0,2 mm	225	Förseglingsbar
Godis Handgjord väskä	Dubbelsidig	UPP+CPP	0,1 mm	150	Förseglingsbar
Godis Handgjord väskä	Dubbelsidig	UPP+CPP	0,08 mm	140	Förseglingsbar
Godis Handgjord väskä	Dubbelsidig	PE+aluminiumÖverdragen	0,1 mm	150	Förseglingsbar
MånkakaHandgjord väskä	Dubbelsidig	UPP+CPP	0,09 mm	150	Förseglingsbar
MånkakaHandgjord väskä	Dubbelsidig	UPP+CPP	0,08 mm	150	Förseglingsbar
Handgjord väskä	Dubbelsidig	UPP+CPP	0,09 mm	150	Förseglingsbar
Äggula PuffHandgjord väskä	Dubbelsidig	UPP+CPP	0,09 mm	150	Förseglingsbar
Aluminiumfolieväskä	Dubbelsidig	PE+aluminiumsfolie	0,16 mm	170	Förseglingsbar
Tepåse	Mittendubbelsidig ochfyra sidor av sidan	PE+aluminiumsfolie	0,15 mm	170	Förseglingsbar
Tepåse	Mittendubbelsidig ochfyra sidor av sidan	PE+aluminiumsfolie	0,12 mm	170	Förseglingsbar
GodisHandgjord väskä	Mittendubbelsidig ochfyra sidor av sidan	UPP+CPP	0,12 mm	170	Förseglingsbar
FärgadAluminiumfolieväskä	Dubbelsidig	PE+aluminiumsfolie	0,16 mm	180	Förseglingsbar
Smidigt vakuumväskä	Dubbelsidig	PE+PET	0,16 mm	180	Förseglingsbar
Dragkedja i aluminiumFoliepåse	Mittendubbelsidig ochfyra sidor av sidan	Rent aluminium	0,3 mm	230	Förseglingsbar
Dragkedja i aluminiumFoliepåse	Mittendubbelsidig ochfyra sidor av sidan	Rent aluminium	0,33 mm	230	Förseglingsbar
Elektrostatisk väskä	Dubbelsidig	CPP	0,14 mm	180	Förseglingsbar
Mat aluminiumFoliepåse	Dubbelsidig	PET+Rent aluminium 0,22mm		225	Förseglingsbar
VakuumAluminiumfolieväskä	Dubbelsidig	PET+Rent aluminium 0,18mm		200	Förseglingsbar
Brödpåse	Mittenfyra sidor av sidan	CPPdubbelsidig och	0,13 mm	200	Förseglingsbar
Brödpåse	Mittendubbelsidig ochfyra sidor av sidan	CPP	0,14 mm	200	Förseglingsbar
Tepåse	Mitten	Rent aluminium	0,2 mm	200	Förseglingsbar

	dubbelsidig och fyra sidor av sidan
Tepåse	Mitten dubbelsidig och fyra sidor av sidan	Rent aluminium	0,19 mm	200	Förseglingsbar
VakuumYin-YangAluminiumfolieväska	Dubbelsidig	PET+Aluminisering	0,2 mm	200	Förseglingsbar
Spannmålsvakuumväska	Dubbelsidig	PE+PET	0,26 mm	170	Förseglingsbar
Platt väska	Dubbelsidig	CPE	0,9 mm		Oförseglingsbar
Dragkedja	Dubbelsidig	PVC	0,24 mm		Oförseglingsbar
Platt väska	Dubbelsidig	PE+UPP	0,04 mm		Oförseglingsbar
Platt väska	Dubbelsidig	UPP	0,08 mm		Oförseglingsbar
Platt väska	Dubbelsidig	PP	0,05 mm		Oförseglingsbar
Platt väska	Dubbelsidig	PE+UPP	0,09 mm		Oförseglingsbar
Obs: På grund av att påsens faktiska materialtjocklek inte är konsekvent, endast för referensfelsökning funktion, kan justeras utifrån referens.
