GEBRUIKSAANWIJZING 900WSA Vevor

Technische ondersteuning en e-garantiecertificaat

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

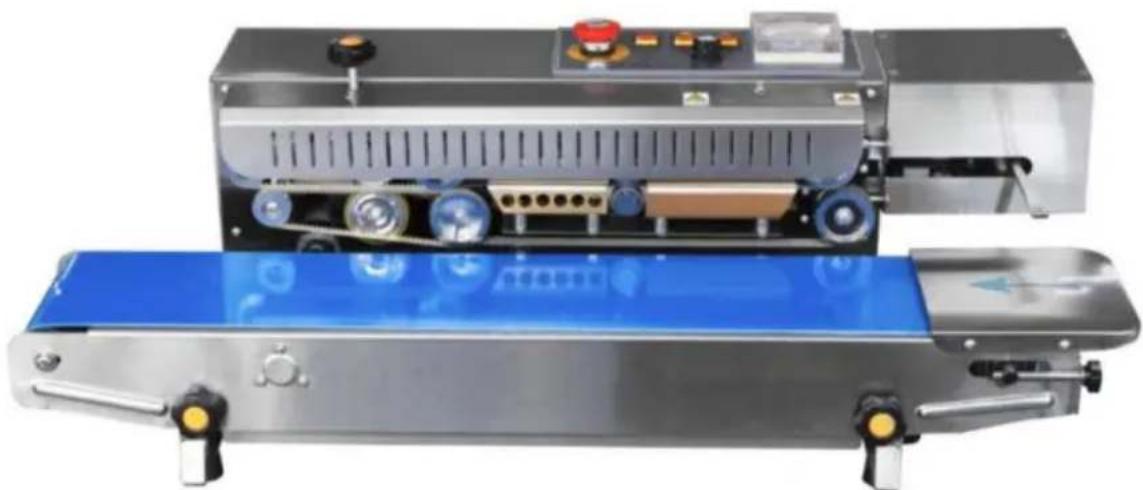

DOORLOPENDE AFDICHTING MACHINE

MODEL: 900WSA

(De afbeelding is alleen ter referentie, kijk naar het daadwerkelijke object)

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

VEILIGHEIDSINSTRUCTIES EN VOORZORGSMAATREGELEN

WAARSCHUWING:

1. Lees alle MONTAGE- EN BEDIENINGSINSTRUCTIES zorgvuldig door en begrijp ze.

GEBRUIKSAANWIJZING vóór gebruik.

1. Het niet naleven van de veiligheidsregels en andere elementaire veiligheidsmaatregelen kan leiden tot: bij ernstig persoonlijk letsel.

ALGEMENE VEILIGHEIDSREGELS

Lees de volledige gebruiksaanwijzing voordat u de producten voor het eerst gebruikt.

tijd; Ze bevatten belangrijke informatie over de juiste werking.

De garantie vervalt indien er schade ontstaat als gevolg van

niet-naleving van de gebruiksaanwijzing. Aansprakelijkheid voor alle

Gevolgschade is uitgesloten!

Wij aanvaarden geen enkele aansprakelijkheid voor schade aan eigendommen of persoonlijk letsel veroorzaakt door onjuist gebruik of het niet naleven van de veiligheidsvoorschriften! In dergelijke gevallen is de garantie/waarborg vervalt.

Het ongeoorloofd ombouwen, wijzigen of demonteren van de producten is ontoelaatbaar vanwege veiligheids- en keuringsredenen (CE).

Het product is geen speelgoed en moet buiten bereik van kinderen gehouden worden.

Er moet dus extra voorzichtigheid worden betracht als er kinderen aanwezig zijn.

Het product mag niet vochtig of nat worden, het is alleen bedoeld voor gebruik in droge binnenruimtes. locaties (geen badkamers of vergelijkbare vochtige ruimtes). Er is een risico op een dodelijke elektrische schok schok.

Stel het product en de accessoires niet bloot aan vocht of extreem hoge of lage temperaturen. temperaturen.

Laat verpakkingsmateriaal niet onbeheerd achter. Het kan gevaarlijk zijn om mee te spelen. materiaal voor kinderen.

Vallen, vallen, druk- of trekkrachten kunnen de werking van de constructie vernietigen of op zijn minst beperken.

Functie van het product.

Plaats het apparaat nooit in de buurt van brandbare of licht ontvlambare materialen. materialen.

Zorg er altijd voor dat de draaitafel waarop het object wordt geplaatst, zich in de juiste positie bevindt.

het centrum van de behuizing!

Deze machine is geschikt voor het sealen van plasticfolie, het maken van zakken en kan op grote schaal worden gebruikt in voedingsmiddelen, medicijnen, chemische industrie, dagelijks gebruik, zaden en andere industrieën.

Omdat de machine elektronische constante temperatuurregeling toepast en

oneindige snelheidsregeling transmissiemechanisme, kan een verscheidenheid aan verschillende afdichten materialen van plastic zakken, vanwege de kleine omvang van de machine, veel gebruikt, seallengte is niet beperkt, dus het kan worden gebruikt met een verscheidenheid aan verpakkingslijnen. Het zal de beste sealapparatuur zijn voor het verpakken van bulkproducten in fabrieken en winkels.

Door de eenvoudige elektrische besturing van de machine is een redelijke en verfijnde mechanische transmissie, de structurele prestaties zijn zeer stabiel, het faalpercentage is erg laag en de levensduur is langer. Het kan langdurig continu werken om

voldoen aan de behoeften van massaproductie. Na het verzegelen van de verpakking van de machine, de product heeft een mooi uiterlijk, schoon, stofdicht, vochtbestendig, schadevrij

proof, makkelijk te hanteren en op te slaan. Vermindert productverlies en verpakkingskosten aanzienlijk voordeel.

Als u reden hebt om aan te nemen dat een veilige werking niet langer mogelijk is, koppelt u de stroomtoevoer los.

Schakel het apparaat onmiddellijk uit en beveilig het tegen onbedoeld gebruik.

Er kan van worden uitgegaan dat een veilige werking niet meer mogelijk is

indien: - het apparaat zichtbare schade vertoont, - het

apparaat niet meer functioneert, - na een

langere periode van opslag onder ongunstige omstandigheden, - na zware belasting

tijdens het transport.

BEWAAR DEZE INSTRUCTIES

MODEL EN PARAMETERS

Model	900WSA
Spanning	230V/50Hz,110V/60Hz
Afdichtingssnelheid	0~16m/min
Afdichtingsbreedte	6~12mm
Temperatuurregelbereik	0~300 (Traploos instelbaar)
Afstand van het afdichtingscentrum tot transportband tafel	10~40mm
Afmeting (L*B*H)	840*450*315mm

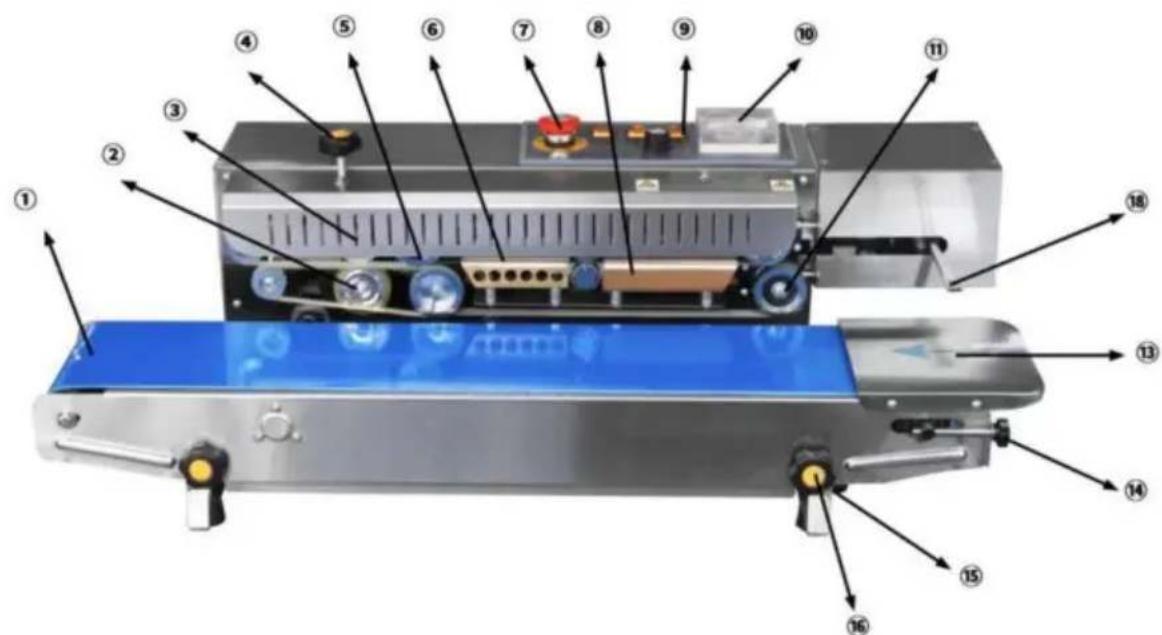

STRUCTUURDIAGRAM

1 Transportband	11 Bedieningskast
2 Rubberen wiel	12 Aangedreven wiel
3 Patroonrol (inktwiel) 13		Geleidingsplaats van de afdichtingsbreedte verordening
4 Inker wielzitting	14 Stopcontact en beveiliging
5 Drukregelwiel 15 Vaste werktafel
6 Aandrijfwiel	16	Regelschroef van transportband elasticiteit
7 Veiligheidsbeugel	17	Regelknop van transportband station in-uit
8 Koelblok	18 luchtmondstuk
9 Verwarmingsblok	19	Regelknop van transportband hoogte van het station
10 Afdichtingsvlecht	20 Transportstation Afb.

GEBRUIKSAANWIJZING

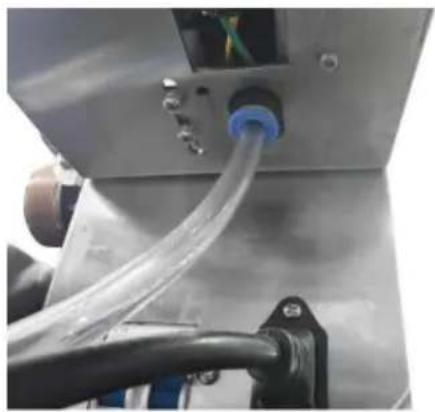

1. Controleer de machine goed, sluit eerst de gasleiding aan en sluit de luchtbron aan.

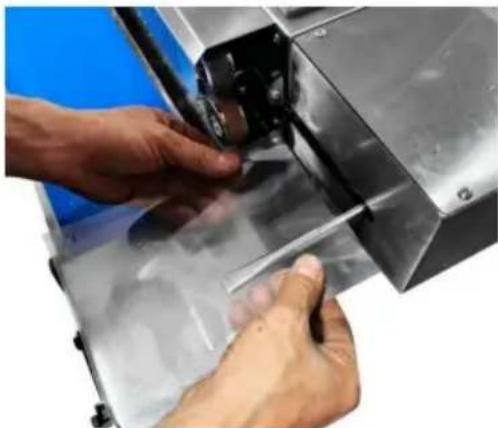

1. Neem een stuk plastic zak, open het mond, en steek dan het gasmondstuk in de plastic zakken.

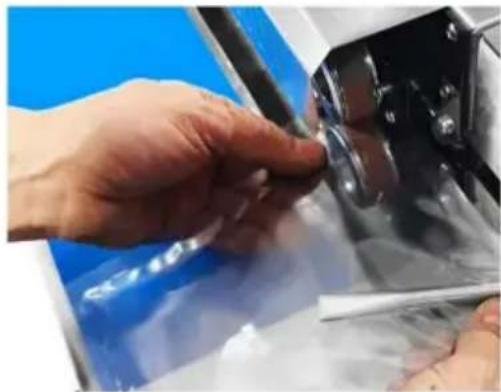

1. Pas de grootte van de luchtuitlaat aan, tegen de klok in draaien, wordt de luchtuitlaat groter, draai met de klok mee, de luchtuitlaat wordt kleiner

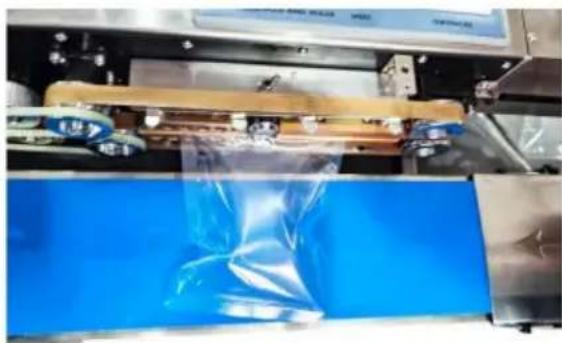

1. Doe de plastic zakken in de wielen, laat het gas in de zak vullen, dan zal het worden vervoerd en verzegeld.

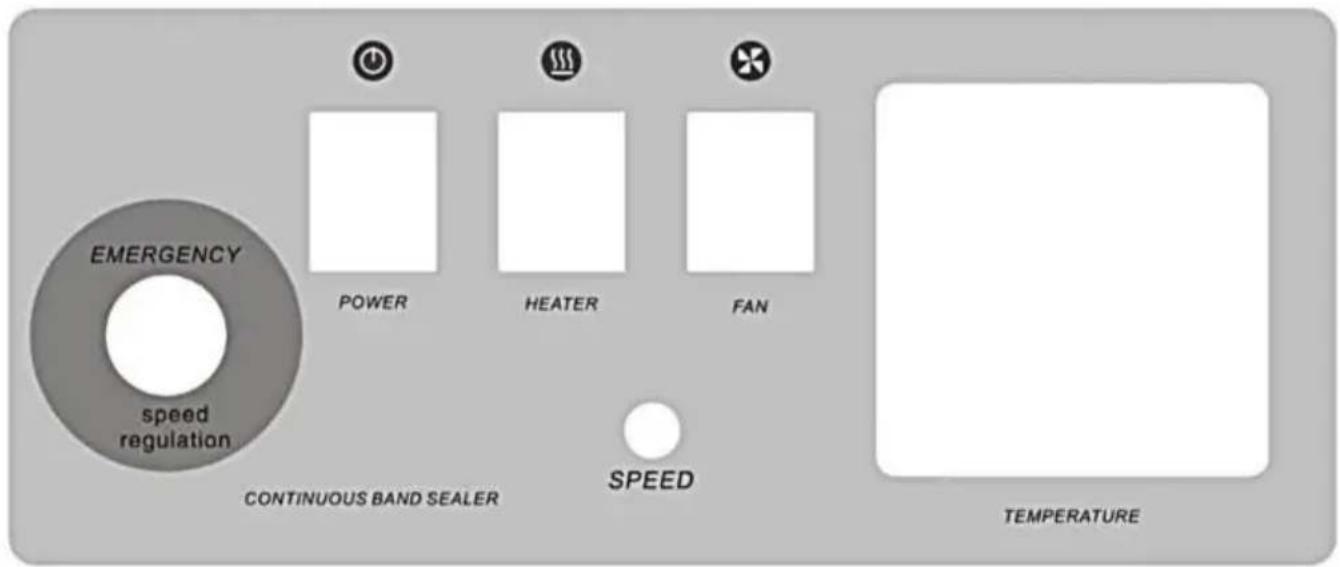

Bedieningspaneel

EMERGENCY speed regulation POWER HEATER FAN CONTINUOUS BAND SEALER SPEED TEMPERATURE

Voorbereiding voor het starten van de machine:

1. De machine is uitgerust met een geaard triplex-stopcontact, dat moet worden goed gefundeerd zijn om een veilige productie te garanderen.
2. Het elektrothermische component moet voorverwarmd worden op lage temperatuur gedurende een enkele minuten voor normaal gebruik, omdat het bij het eerste gebruik of na lange tussenpozen.
3. Pas de hoogte en de voor- en achterpositie aan transportbandstation dat past bij de benodigde buitenafmetingen van de sealzak.
4. Pas de positie van de geleidingsplaats van de afdichtingsbreedte aan regulering volgens de vereisten.
5. Pas de ruimte tussen de bovenste en onderste verwarmingselementen en de bovenste en onderste verwarmingselementen aan koelers (d.w.z. de ruimtes tussen de herafdichtingsvlechten) volgens de benodigde dikte van het afdichtingsmateriaal.

Werking:

1. Schakel de stroom in, de indicator licht op en alle wielen beginnen hun synchrone beweging rennen.
2. Stel de knop van de patroonrol zo in dat deze (of het inktwiel) kan draaien en regelen tot een geschikte druk.
3. Zet de verwarmingsschakelaar aan, het groene lampje van de elektronische temperatuurregeling meterverlichting, pas de meter aan op de gewenste temperatuur volgens de aard en de dikte van het materiaal van de verpakkingszak. Over het algemeen zijn de cijfers hieronder kan worden gebruikt voor bovenstaande afstelling bij een kamertemperatuur van 20 C:

a). Polyethyleen: 150-160 ^y

b). Polypropyleen: 170-180ÿ
c). Polyolefineverbinding: 180-190

De flexibiliteit van de temperatuurregeling kan worden vergroot met de

instelbare snelheid.

Het rode lampje gaat branden nadat het een tijdje heeft verwarmd, wat aangeeft dat de gewenste temperatuur is bereikt. voldoende, dan een proef aangepast op het sealresultaat om een ideale sealkwaliteit te verkrijgen, en daarna kan het continue sealen worden verwerkt.

1. Bepaal of de ventilator moet worden ingeschakeld om te koelen op basis van de dikte van het afdichtingsmateriaal. (Dit moet worden ingeschakeld voor gewone polyethyleen enz. enkele laag plastic folies).
2. Het sluitgedeelte van de zak moet plat worden uitgelijnd. Duw de regulering plaats voor de afdichtingszijden in en op het moment dat het onderdeel wordt vastgegrepen door de afdichtende vlechten en zelfvoortbewegend, noch duwend, noch stoppend, noch inbrengend of met kracht eruit trekken kan worden gedaan; anders kunnen er ongelijkmatige afdichtingen of fouten ontstaan resultaat.

MANIER OM HET HORIZONTALE TYPE TE VERANDEREN IN HET VERTICALE

(1). Installeer twee statieven en twee horizontale balken met M4-schroeven, de concave van het statief is naar binnen gericht, terwijl die van de balk naar beneden is gericht.
(2). Maak de regelknop van de in-/uitvoer van het transportstation los en trek het station eruit. Verwijder vervolgens de knop en de vierkante bevestigingsschroeven om het station te verwijderen.
(3). Monteer het station op het verticale statief en draai de bevestigingsknop vast.
(4). Haal de horizontale korte as eruit en installeer de horizontale lange as en de paraplu versnelling stoel.
(5). Plaats de lange as in het axiale gat op de machine en de horizontale steun in de verticale steun plaatsen, hoogteregeling installeren en vastdraaien knop.
(6). Plaats de sealmachine verticaal voor verticaal sealen.8. MANIER VAN ONDERHOUD EN REPARATIE
(1). Manier om te onderhouden
a). Duw het aangedreven wiel richting B en verwijder de afdichtende vlecht. b). Vervang door een nieuwe vlecht en monteer de bovenste en onderste loodriem. c). Plaats het aangedreven wiel, de verwarming en de koeler op hun oorspronkelijke plaats.

d). Schakel de stroom in om de katrol te laten draaien en de vlechtaandrijving te laten bewegen, start een proef. De randafwijking, indien aanwezig, op de afdichtingsvlecht kan worden aangepast door de schroef op het aangedreven wiel. e). Installeer de veiligheidskap, dan kan er na het verwarmen continu gewerkt worden. g).

Om de duur van de afdichtingsvlecht te verlengen, moet u, voordat u de machine, zet de roterende schijf van de temperatuurregeling terug op de nulpositie en draai op de blazer, op dat moment begint de temperatuurwijzer langzaam te dalen maar de afdichtingsvlecht loopt nog steeds. Het is niet mogelijk om de blower uit te zetten, de master aan/uit-schakelaar enz. totdat de temperatuur binnen enkele minuten onder de 100C komt.(2).Turbo geval:

Als een geheel gesloten turbo- en wormeenheid heeft de turbobehuizing de kenmerken van een lage lawaai, groot vermogen etc., geolied met 50g 20#olie slechts één keer per maand en schoongemaakt en wordt slechts eenmaal per jaar onderhouden, berekend per 8 uur per dienst, in het algemeen wanneer in gebruik. Zorg ervoor dat de binnenkant van de behuizing schoon blijft tijdens het onderhoud om beschadigingen te voorkomen. verschijnend geluid.

ALGEMENE FOUTEN EN OPLOSSINGEN

Probleem	Reden	Oplossing
De afdichtingsbandis van het spoor af	Aandrijfwielas is nietevenwijdig aan de aangedreven wielas	Stel de twee stelschroeven op de aangedreven wielhouder zo in dat de afdichting aan de juiste positie.
Het afdichten van de band is eenvoudigbreken	1. Te veel spanning op de afdichting riem2. De afdichtingsband is niet in orde3. Vouw op de sealband4. kleeffolie of ander vuilbevestigd aan het oppervlak van de afdichtingsband5. De afdichtingsband is gemakkelijk te verbranden	1. Stel de verticale afstelschroef in aangedreven wielhouder, om afdichting te maken riem minder los.2. (zie het punt hierboven)3. Geen kreukels op de sealband.4. Maak het oppervlak op tijd schoon5. De speling tussen twee verwarmingsblokken is te klein of temperatuur is te hoog
Embossing is niet duidelijk	1. Het reliëfwiel is versleten uit2. Druk op de veer reliëfwiel is niet voldoende ver aangedraaid.	1. Vervang het reliëfwiel2. Pas de aanscherping van het reliëfwiel aan lente
Er is weerstandwanneer de afdichtingsband brengt over	De speling tussen verwarmingsblokken of koeling blokken zijn te klein, de wrijvingis te veel.	Stel de speling tussen de sealbanden goed af, deze moet ongeveer de dikte van de verpakkingszak in één laag zijn, zodat niet alleenzorgt voor een sterke afdichting en een heldere bedrukking, maar zorgt er niet voor dat de twee uiteinden van het afdichtingsgedeelte te lang worden.
Er is een blok of vouwverschijnsel bij het inpakkentas wordt overgebracht naar perswiel of reliëfwiel	Te veel druk veroorzaakt door perswiel of reliëfwiel	1. Stel het perswiel of het reliëfwiel in op de juiste druk, zodat de speling tussen twee afdichtingsbanden zijn over de dikte van de verpakkingszak in één laag, zodat niet alleen de sterke afdichting wordt gegarandeerd en duidelijke afdruk, maar maak de twee niet uiteinden van het afdichtingsdeel zijn te lang.2. Stel de begrenzingsschroef af na het afstellen opruiming.
Transportband is van het pad af	De aandrijfrolas is niet evenwijdig aan de aangedreven rolas.	Stel de twee afstelschroeven voor de aangedreven rolas (achterste as) op de
Transportband en sealband beweeg niet synchroon	Te weinig spanning op lopende band.	transportband af. 1. Span de ketting van de aandrijfrolas (voorste as) en de middelste as goed aan.2. Span de transportband goed aan

FR-900 Zakkentestparameterreferentie voor sluitmachine

Naam	Type	Materiaal	Dikte	TestTemperatuur	Resultaat
Theezakje	Dubbelzijdig	Tissuepapier+PE 0,26mm	200 afsluitbaar
Aluminiumfolietas	Dubbelzijdig	PE+AluminiumGecoat	0,18 mm	190	afsluitbaar
Ritssluiting tas	Dubbelzijdig	PE+PET+Aluminiumum gecoat	0,16 mm	170	afsluitbaar
Ritssluiting tas	Dubbelzijdig	PE+PET+Aluminiumum gecoat	0,2 mm	185	afsluitbaar
Aluminiumfolie PE+Aluminiumtas	Dubbelzijdig	Gecoat	0,14 mm	175	afsluitbaar
RitsAluminiumfolietas	Dubbelzijdig	PE+AluminiumGecoat	0,14 mm	175	afsluitbaar
Handgemaakte tas	Dubbelzijdig afsluitbaar	OPP+CPP+Weefselen papier	0,24 mm	190
Theezakje	Midden dubbelzijdigen vier zijden van de zijkant	Zuiver aluminium	0,2 mm	200 afsluitbaar
Theezakje	Midden dubbelzijdigen vier zijden van de zijkant	Kraftpapier+PuurAluminium	0,24 mm	220 afsluitbaar
RitskrachtPapieren zak	Dubbelzijdig	BOPP+CPP+Kraft Papier	0,28 mm	200 afsluitbaar
Handgemaakte tas	Dubbelzijdig	UP+CPP	0,1 mm	150	afsluitbaar
RitsAluminiumfolietas	Midden dubbelzijdigen vier zijden van de zijkant	Zuiver aluminium	0,28 mm 220	afsluitbaar
KoffiestokjeAluminiumfolietas	Dubbelzijdig	Zuiver aluminium	0,18 mm 220	afsluitbaar
Aluminiumfolietas	Dubbelzijdig	Zuiver aluminium	0,24 mm 210	afsluitbaar
Voedsel AluminiumFolie zak	Dubbelzijdig	PET+PuurAluminium	0,2 mm	225 afsluitbaar
SnoepHandgemaakte tas	Dubbelzijdig	UP+CPP	0,1 mm	150	afsluitbaar
SnoepHandgemaakte tas	Dubbelzijdig	UP+CPP	0,08 mm	140	afsluitbaar
SnoepHandgemaakte tas	Dubbelzijdig	PE+AluminiumGecoat	0,1 mm	150	afsluitbaar
MaancakeHandgemaakte tas	Dubbelzijdig	UP+CPP	0,09 mm	150	afsluitbaar
MaancakeHandgemaakte tas	Dubbelzijdig	UP+CPP	0,08 mm	150	afsluitbaar
Handgemaakte tas	Dubbelzijdig	UP+CPP	0,09 mm	150	afsluitbaar
Eigeel-bladerdeegHandgemaakte tas	Dubbelzijdig	UP+CPP	0,09 mm	150	afsluitbaar
Aluminiumfolietas	Dubbelzijdig	PE+AluminiumFolie	0,16 mm	170	afsluitbaar
Theezakje	Midden dubbelzijdigen vier zijden van de zijkant	PE+AluminiumFolie	0,15 mm	170	afsluitbaar
Theezakje	Midden dubbelzijdigen vier zijden van de zijkant	PE+AluminiumFolie	0,12 mm	170	afsluitbaar
SnoepHandgemaakte tas	Midden dubbelzijdigen vier zijden van de zijkant	UP+CPP	0,12 mm	170	afsluitbaar
GekleurdAluminiumfolietas	Dubbelzijdig	PE+AluminiumFolie	0,16 mm	180	afsluitbaar
ZachtVacuümzak	Dubbelzijdig	PE+HUISDIER	0,16 mm	180	afsluitbaar
RitsAluminiumfolietas	Midden dubbelzijdigen vier zijden van de zijkant	Zuiver aluminium	0,3 mm	230 afsluitbaar
RitsAluminiumfolietas	Midden dubbelzijdigen vier zijden van de zijkant	Zuiver aluminium	0,33 mm 230	afsluitbaar
Elektrostatisch tas	Dubbelzijdig	CPP	0,14 mm	180	afsluitbaar
Voedsel Aluminium Folie zak	Dubbelzijdig	PET+Puur Aluminium	0,22 mm 225	afsluitbaar
Vacuüm Aluminiumfolie tas	Dubbelzijdig	PET+Puur Aluminium	0,18 mm 200	afsluitbaar
Broodzak	Midden dubbelzijdigen vier zijden van de zijkant	CPP	0,13 mm 200	afsluitbaar
Broodzak	Midden dubbelzijdigen vier zijden van de zijkant	CPP	0,14 mm 200	afsluitbaar
Theezakje	Midden dubbelzijdigen vier zijden van de zijkant	Zuiver aluminium	0,2 mm	200 afsluitbaar
Theezakje	Midden dubbelzijdigen vier zijden van de zijkant	Zuiver aluminium	0,19 mm 200	afsluitbaar
Vacuüm Yin Yang Aluminiumfolie tas	Dubbelzijdig	PET+Aluminiseren	0,2 mm	200 afsluitbaar
Graan vacuüm tas	Dubbelzijdig	PE+HUISDIER	0,26 mm	170	afsluitbaar
Platte tas	Dubbelzijdig	CPE	0,9 mm		Onverzegelbaar
Ritssluiting tas	Dubbelzijdig	PVC	0,24 mm		Onverzegelbaar
Platte tas	Dubbelzijdig	PE+UP	0,04 mm		Onverzegelbaar
Platte tas	Dubbelzijdig	OMHCOG	0,08 mm		Onverzegelbaar
Platte tas	Dubbelzijdig Onverzegelbaar	PP	0,05 mm
Platte tas	Dubbelzijdig	PE+UP	0,09 mm		Onverzegelbaar
Let op: Omdat de werkelijke dikte van het zakmateriaal niet consistent is, is dit alleen bedoeld als referentie voor foutopspor functie, kan worden aangepast op basis van referentie.

Dit product is onderworpen aan de bepalingen van de Europese richtlijn 2012/19/EG. Het symbool met een doorgestreepte afvalbak geeft aan dat het product in de Europese Unie gescheiden afvalinzameling vereist. Dit geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd. Producter die als zodanig zijn gemarkeerd, mogen niet met het normale huishoudelijke afval worden weggegooid, maar moeten worden ingeleverd bij een inzamelpunt voor recycling van elektrische en elektronische apparaten.
