MANUALE UTENTE 900WSA Vevor

Supporto tecnico e certificato di garanzia

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

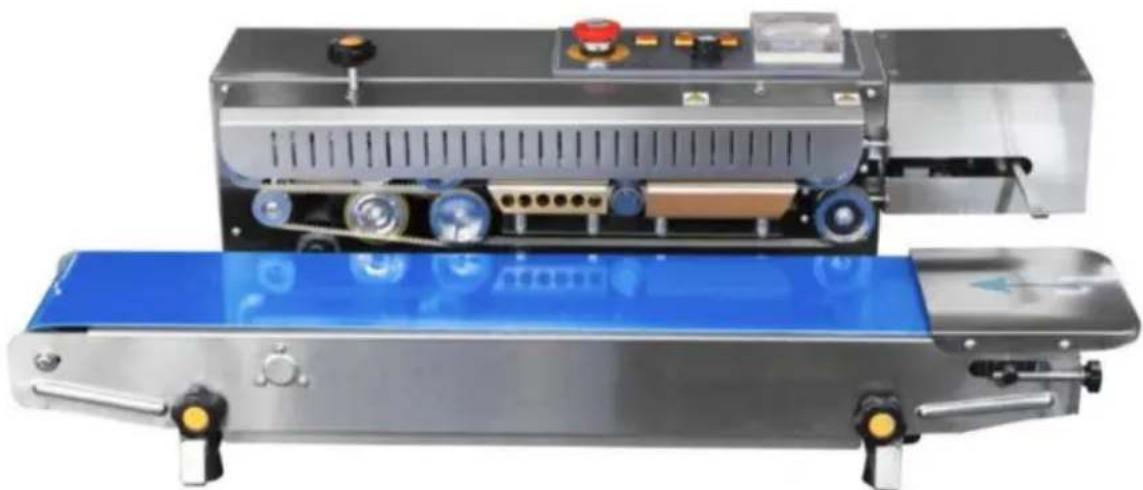

SIGILLATURA CONTINUA

MACCHINA

MODELLO: 900WSA

(L'immagine è solo di riferimento, fare riferimento all'oggetto reale)

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

ISTRUZIONI DI SICUREZZA E PRECAUZIONI

AVVERTIMENTO:

1. Leggere attentamente e comprendere tutte le istruzioni di MONTAGGIO E FUNZIONAMENTO

ISTRUZIONI prima di operare.

1. La mancata osservanza delle norme di sicurezza e di altre precauzioni di sicurezza di base può comportare in caso di gravi lesioni personali.

NORME GENERALI DI SICUREZZA

Si prega di leggere attentamente le istruzioni per l'uso prima di utilizzare i prodotti per la prima volta.

tempo; Contengono informazioni importanti sul corretto funzionamento.

La garanzia decade se si verificano danni derivanti da

mancato rispetto delle istruzioni per l'uso. Responsabilità per qualsiasi

Sono esclusi danni consequenziali!

Non ci assumiamo alcuna responsabilità per danni a proprietà o lesioni personali causati da uso improprio o inosservanza delle istruzioni di sicurezza! In tali casi il la garanzia sarà nulla.

La conversione, la modifica o lo smontaggio non autorizzati dei prodotti sono

inammissibile per motivi di sicurezza e di omologazione (CE).

Il prodotto non è un giocattolo e deve essere tenuto fuori dalla portata dei bambini.

Occorre pertanto prestare particolare attenzione in presenza di bambini.

Il prodotto non deve essere umido o bagnato, è destinato esclusivamente all'uso in ambienti interni asciutti.

luoghi (non bagni o aree umide simili). C'è il rischio di un incendio mortale shock.

Non esporre il prodotto o i suoi accessori a umidità o temperature estremamente alte o basse. temperature.

Non lasciare i materiali di imballaggio incustoditi. Potrebbero diventare pericolosi giocando materiale per bambini.

Le forze di caduta, pressione o trazione potrebbero distruggere o almeno limitare l' funzione del prodotto.

Non posizionare mai l'apparecchio in prossimità di materiali combustibili o facilmente infiammabili. materiali.

Assicurarsi sempre che il tavolo rotante su cui è posizionato l'oggetto sia posizionato in

il centro dell'alloggiamento!

Questa macchina è adatta per la sigillatura di pellicole di plastica, la fabbricazione di sacchetti e può essere ampiamente utilizzata in industria alimentare, farmaceutica, chimica, di uso quotidiano, delle sementi e altre industrie.

Poiché la macchina adotta il controllo elettronico costante della temperatura e meccanismo di trasmissione con regolazione infinita della velocità, può sigillare una varietà di diversi materiali di sacchetti di plastica, a causa delle piccole dimensioni della macchina, ampiamente utilizzato, la lunghezza di saldatura non è limitata, quindi può essere utilizzato con una varietà di linee di confezionamento. sarà la migliore attrezzatura di sigillatura per l'imballaggio di prodotti sfusi in fabbrica e nei negozi.

Grazie al semplice controllo elettrico della macchina, ragionevole e raffinato trasmissione meccanica, le prestazioni strutturali sono molto stabili, il tasso di guasto è molto basso e la durata di servizio è più lunga. Può funzionare ininterrottamente per un lungo periodo di tempo per soddisfare le esigenze della produzione di massa. Dopo la sigillatura del pacchetto della macchina, il il prodotto ha un bell'aspetto, pulito, antipolvere, antiumidità, resistente ai danni prova, facile da maneggiare e conservare. Riduce notevolmente la perdita di prodotto e i costi di imballaggio vantaggio.

Se si ha motivo di supporre che non sia più possibile un funzionamento sicuro, scollegare immediatamente l'apparecchio e proteggerlo da un azionamento involontario.

Si può presumere che il funzionamento sicuro non sia più possibile se: -

l'apparecchio presenta danni visibili, - l'apparecchio non

funziona più, - dopo un lungo periodo di

stoccaggio in condizioni sfavorevoli, - dopo forti sollecitazioni durante il trasporto.

SALVA QUESTE ISTRUZIONI

MODELLO E PARAMETRI

Modello 900WSA
Voltaggio	230V/50Hz,110V/60Hz
Velocità di sigillatura	0~16 m/min
Larghezza di tenuta	6~12mm
Intervallo di controllo della temperatura	0~300 (regolabile in continuo)
Distanza dal centro di tenuta a tavolo trasportatore	10~40mm
Dimensioni (L*W*H)	840*450*315mm

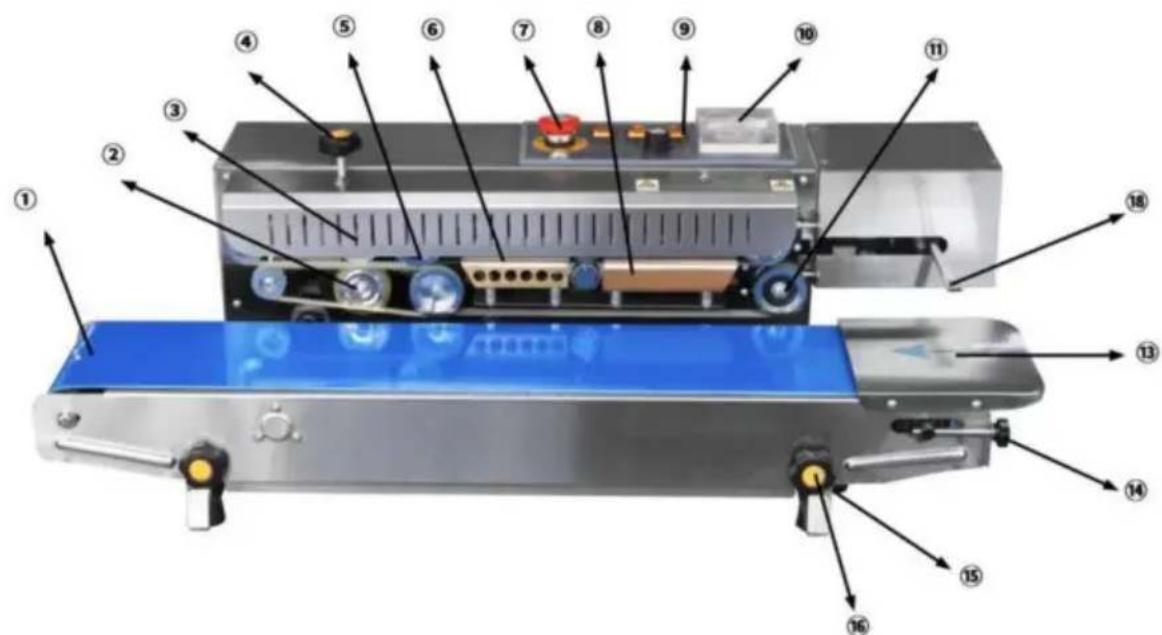

SCHEMA DELLA STRUTTURA

1 Nastro trasportatore	11 Scatola di controllo
2 Ruota in gomma	12 Ruota motrice
3 Rullo modello (ruota inchiostratrice) 13
4 Sedile ruota inchiostratrice	14 Presa di corrente e protezione
5 Ruota di regolazione della pressione 15 Tavolo di lavoro fisso
6 Ruota motrice	16 Vite di regolazione del nastro trasportatore elasticità
7 Protezione di sicurezza	17 Manopola di regolazione del trasportatore stazione in-out
8 Blocco di raffreddamento	18 ugello aria
9 Blocco riscaldante	19 Manopola di regolazione del trasportatore altezza della stazione
10 Treccia di tenuta	20 Stazione trasportatrice Fig.

ISTRUZIONI PER L'USO

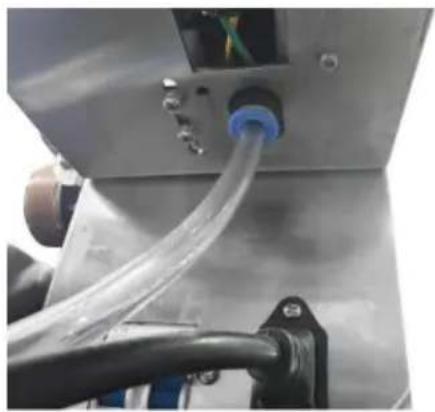

1. Controllare bene la macchina, collegare prima il tubo del gas e poi la fonte d'aria.

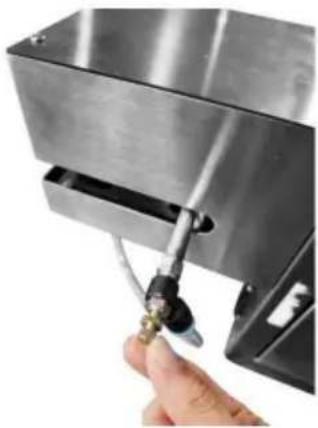

1. Regolare la dimensione dell'uscita dell'aria, ruotando in senso antiorario, l'uscita dell'aria diventa più grande, ruotando in senso orario, l'uscita dell'aria diventa più piccolo

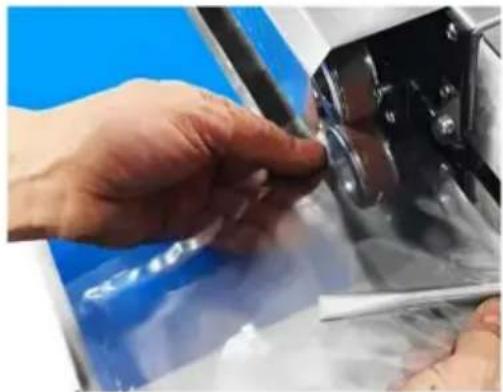

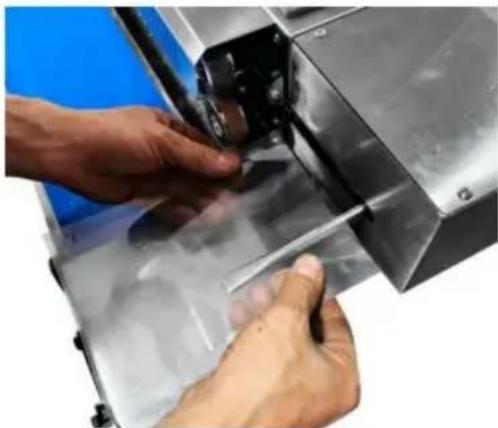

1. Prendi un pezzo di sacchetto di plastica, aprilo bocca, quindi mettere l'ugello del gas nella sacchetti di plastica.

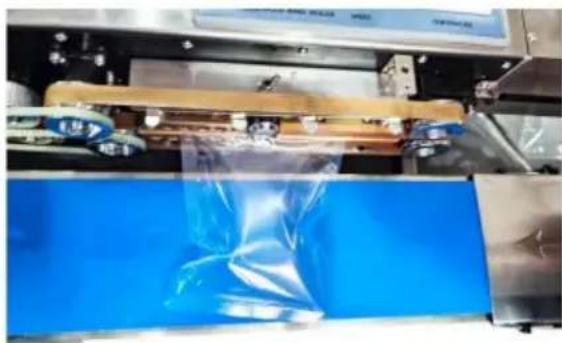

1. Metti i sacchetti di plastica nelle ruote, lascia che il gas riempia la borsa, quindi lo farà essere trasportati e sigillati.

1. Completare la sigillatura.

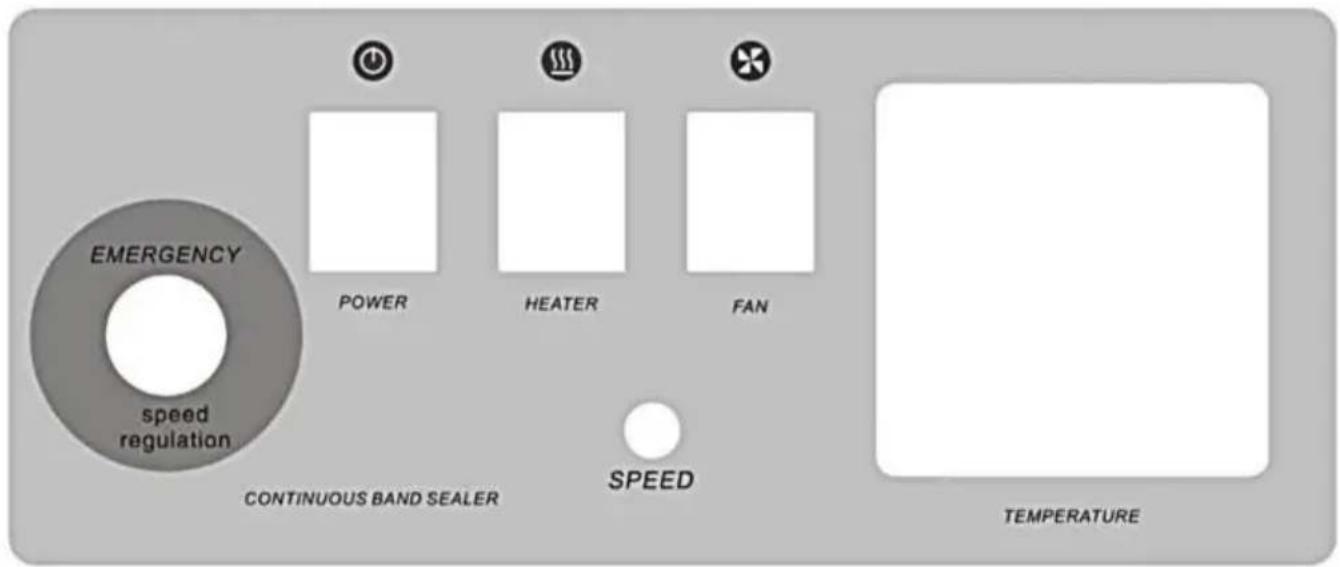

Pannello di controllo

EMERGENCY speed regulation POWER HEATER FAN CONTINUOUS BAND SEALER SPEED TEMPERATURE

Preparazione prima dell'avvio della macchina:

1. La macchina è dotata di una presa triplex con messa a terra, che deve essere ben fondati per garantire una produzione sicura.

2. Il componente elettrotermico deve essere preriscaldato a bassa temperatura per un pochi minuti prima del normale funzionamento perché potrebbe essere bagnato durante l'uso iniziale o dopo lunghi intervalli.

3. Regolare l'altezza e la posizione anteriore e posteriore stazione di trasporto per adattarsi al livello necessario delle dimensioni esterne del sacchetto sigillante.

4. Regolare la posizione del punto guida della larghezza di tenuta regolamentazione in base alle sue esigenze.

5. Regolare gli spazi tra i riscaldatori superiore e inferiore e tra i riscaldatori superiore e inferiore refrigeratori (cioè gli spazi tra le trecce di richiusura) secondo il spessore necessario del materiale di tenuta.

Operazione:

1. Accendere l'alimentazione, le spie luminose si accendono, quindi tutte le ruote iniziano la loro sincronizzazione corsa.
2. Regolare la manopola del rullo del modello per farlo ruotare e regolare (o la ruota inchiostratrice) alla pressione adeguata.
3. Accendere l'interruttore del riscaldamento, la spia verde del controllo elettronico della temperatura luci del misuratore, regolare il misuratore alla temperatura necessaria in base alla natura e lo spessore del materiale del sacchetto di imballaggio. In generale, i numeri sottostanti può essere utilizzato per la regolazione di cui sopra a una temperatura ambiente di 20 °C:

La flessibilità della regolazione della temperatura può essere aumentata insieme al velocità regolabile.

La spia rossa si accende dopo un po' di riscaldamento indicando che la temperatura richiesta è sufficiente, quindi una prova regolata sul risultato della sigillatura per ottenere una qualità di sigillatura ideale, dopodiché si può procedere con la sigillatura continua.

1. Determinare se è necessario accendere il ventilatore per il raffreddamento in base allo spessore del materiale di tenuta. (Dovrebbe essere attivato per polietilene comune ecc. singolo pellicole di plastica a strati).
2. La parte di tenuta del sacchetto deve essere allineata e distesa in piano. Spingere la regolazione posto per i lati di tenuta e al momento, quando la parte viene afferrata dal trecce di tenuta e auto-movimento in avanti, senza spingere o fermare o mettere dentro o l'estrazione con forza può essere eseguita; altrimenti potrebbero verificarsi sigillature irregolari o guasti risultato.

MODO PER CAMBIARE IL TIPO ORIZZONTALE IN QUELLO VERTICALE

(1). Installare due treppiedi e due travi orizzontali con viti M4, la concavità di
il treppiede è rivolto verso l'interno mentre quello della trave è rivolto verso il basso.
(2). Allentare la manopola di regolazione dell'ingresso-uscita della stazione del trasportatore ed estrarre la stazione, quindi togliere la manopola e le viti di fissaggio quadrate per estrarre la stazione.
(3). Montare la stazione sul treppiede verticale e stringere la manopola di fissaggio.
(4). Estrarre l'asse corto orizzontale e installare l'asse lungo orizzontale e il sedile con ombrello.
(5). Inserire l'asse lungo nel foro assiale sulla macchina e il supporto orizzontale nel supporto verticale, installare e serrare la regolazione dell'altezza manopola.

(6). Posizionare verticalmente la macchina sigillatrice per la sigillatura verticale. 8. MODO DI MANTENERE E RIPARAZIONE

(1). Modo di mantenere

a). Spingere la ruota condotta verso B ed estrarre la treccia di tenuta. b). Sostituirla con una nuova treccia e installare la cinghia di comando superiore e inferiore. c). Riposizionare la ruota condotta, il riscaldatore e il radiatore nelle loro posizioni originali.

d). Accendere l'alimentazione per far ruotare la puleggia e far muovere la trasmissione a treccia, quindi avviare una prova. La deviazione del bordo, se presente, sulla treccia di tenuta può essere regolata attraverso la vite sulla ruota motrice. e). Installare la protezione di sicurezza, quindi è possibile eseguire il funzionamento continuo dopo il riscaldamento. g). Per prolungare la durata della treccia di tenuta, prima di arrestare la macchina, riportare il disco rotante di regolazione della temperatura nella posizione zero e girare sul ventilatore, in quel momento, l'indicatore della temperatura inizia a scendere lentamente ma la treccia di tenuta è ancora in funzione. Non è possibile spegnere il ventilatore, il master interruttore di alimentazione ecc. fino a quando la temperatura scende sotto i 100 °C in minuti.(2).Turbo caso:

Come unità turbo e vite senza fine sigillata nel suo complesso, la cassa del turbo presenta le caratteristiche di basso rumore, grande potenza ecc., oliato con 50g di olio 20# solo una volta al mese e pulito e sottoposto a manutenzione solo una volta all'anno, calcolata in genere su 8 ore a turno quando in uso.

Bisogna fare attenzione a mantenere pulito l'interno della custodia durante la manutenzione per evitare rumore apparente.

DIFETTI COMUNI E SOLUZIONI

Problema	Motivo	Soluzione
La cinghia di tenuta è fuori pista	L'albero della ruota motrice non è parallelo all'albero della ruota condotta	Regolare due viti di regolazione sul supporto della ruota motrice fino a quando la tenuta non è sigillata posizione corretta.
La cinghia di tenuta è facile rompere	1.Troppa tensione sulla tenuta cintura2. La cinghia di tenuta è fuori traccia3. Piega sulla cinghia di tenuta4. pellicola adesiva o altro sporco attaccato alla superficie della cinghia di tenuta5. La cinghia di tenuta è facile da bruciare	1. Regolare la vite di regolazione verticale su supporto ruota motrice, in modo da realizzare la tenuta cintura meno allentata.2. (vedi punto sopra)3. Nessuna piega sulla cinghia di tenuta.4. Pulire la superficie in tempo5.la distanza tra due blocchi riscaldanti è troppo piccolo o la temperatura è troppo alta
La goffratura non è chiaro fuori	1. La rotella di goffratura è usurata2.Premendo la molla la ruota di goffratura non è serrato a sufficienza.	1. Sostituire la ruota di goffratura2. Regolare il serraggio della rotella di goffratura primavera
C'è resistenza quando la cinghia di tenuta trasmette	La distanza tra blocchi riscaldanti o raffreddanti i blocchi sono troppo piccoli, l'attritoè troppo.	Regolare correttamente la distanza tra le cinghie di tenuta, che dovrebbe essere circa lo spessore del sacchetto di imballaggio in uno strato, in modo che non soloassicura una tenuta forte e una stampa chiara, ma non fa sì che le due estremità della parte di tenuta si estendano troppo.
C'è un blocco o fenomeno di piegatura quando l'imballaggio la borsa viene trasportata a rotella di pressatura o rotella di goffratura	Troppa pressione causata da rotella di pressatura o rotella di goffratura	1. Regolare la rotella di pressatura o la rotella di goffratura alla pressione corretta, in modo da realizzare il la distanza tra due cinghie di tenuta sia circa lo spessore del sacchetto di imballaggio in uno strato in modo da garantire non solo la tenuta forte e una stampa chiara, ma non fare i due le estremità della parte di tenuta si estendono troppo.2. Dopo la regolazione, regolare la vite di limitazione autorizzazione.
Nastro trasportatore è fuori pista	L'albero del rullo motore non è parallelo all'albero del rullo condotto.	Regolare le due viti di regolazione per l'albero del rullo condotto (albero posteriore) sul
Nastro trasportatore e nastro di tenuta non muoverti sincronicamente	Troppa poca tensione su nastro trasportatore.	trasportatore. 1. Tendere correttamente la catena dell'albero del rullo condotto (albero anteriore) e dell'albero cer 2. Tendere correttamente il nastro trasportatore

Riferimento ai parametri di prova dei sacchetti della macchina sigillatrice FR-900

Nome	Tipo	Materiale	Spessore	Test Temporaneo	Risultato
Bustina di tè	Bifacciale	Carta velina+PE 0,26 mm	200 sigillabile
Foglio di alluminio borsa	Bifacciale	PE+Alluminio Rivestito	0,18 mm	190	Sigillabile
Borsa con cerniera	Bifacciale	PE+PET+Alluminio um rivestito	0,16 mm	170	Sigillabile
Borsa con cerniera	Bifacciale	PE+PET+Alluminio um rivestito	0,2 mm	185	Sigillabile
Foglio di alluminio borsa	Bifacciale	PE+Alluminio Rivestito	0,14 mm	175	Sigillabile
Cerniera Foglio di alluminio borsa	Bifacciale	PE+Alluminio Rivestito	0,14 mm	175	Sigillabile
Borsa fatta a mano	Bifacciale	OPP+CPP+Tessuto e Paper	0,24 mm	190	Sigillabile
Bustina di tè	Doppio lato centrale e quattro lati del lato	Alluminio puro	0,2 mm	Sigillabile	a 200
Bustina di tè	Doppio lato centrale e quattro lati del lato	Carta Kraft+Puro Alluminio	0,24 mm	220 Sigillabile
Forza della cerniera Sacchetto di carta	Bifacciale	BOPP+CPP+Kraft Carta	0,28 mm	200 Sigillabile
Borsa fatta a mano	Bifacciale	SU+CPP	0,1 mm	150	Sigillabile
Cerniera Foglio di alluminio borsa	Doppio lato centrale e quattro lati del lato	Alluminio puro	0,28 mm 220	Sigillabile
Bastoncino di caffè Foglio di alluminio borsa	Bifacciale	Alluminio puro	0,18 mm 220	Sigillabile
Foglio di alluminio borsa	Bifacciale	Alluminio puro	0,24 mm 210	Sigillabile
Alluminio alimentare Sacchetti di alluminio	Bifacciale	PET+puro Alluminio	0,2 mm	225 Sigillabile
Caramella Borsa fatta a mano	Bifacciale	SU+CPP	0,1 mm	150	Sigillabile
Caramella Borsa fatta a mano	Bifacciale	SU+CPP	0,08 mm	140	Sigillabile
Caramella Borsa fatta a mano	Bifacciale	PE+Alluminio Rivestito	0,1 mm	150	Sigillabile
Torta di luna Borsa fatta a mano	Bifacciale	SU+CPP	0,09 mm	150	Sigillabile
Torta di luna Borsa fatta a mano	Bifacciale	SU+CPP	0,08 mm	150	Sigillabile
Borsa fatta a mano	Bifacciale	SU+CPP	0,09 mm	150	Sigillabile
Sfogliatina al tuorlo d'uovo Borsa fatta a mano	Bifacciale	SU+CPP	0,09 mm	150	Sigillabile
Foglio di alluminio borsa	Bifacciale	PE+Alluminio Sventaro	0,16 mm	170	Sigillabile
Bustina di tè	Doppio lato centrale e quattro lati del lato	PE+Alluminio Sventaro	0,15 mm	170	Sigillabile
Bustina di tè	Doppio lato centrale e quattro lati del lato	PE+Alluminio Sventaro	0,12 mm	170	Sigillabile
Caramella Borsa fatta a mano	Doppio lato centrale e quattro lati del lato	SU+CPP	0,12 mm	170	Sigillabile
Colorato Foglio di alluminio borsa	Bifacciale	PE+Alluminio Sventaro	0,16 mm	180	Sigillabile
Liscio Sacchetto sottovuoto	Bifacciale	PE+PET	0,16 mm	180	Sigillabile
Cerniera Foglio di alluminio borsa	Doppio lato centrale e quattro lati del lato	Alluminio puro	0,3 mm	Sigillabile	a 230
Cerniera Foglio di alluminioborsa	Doppio lato centrale e quattro lati del lato	Alluminio puro	0,33 mm 230	Sigillabile
Elettrostaticoborsa	Bifacciale	PCP	0,14 mm	180	Sigillabile
Alluminio alimentareSacchetto di alluminio	Bifacciale	PET+puroAlluminio	0,22 mm 225	Sigillabile
VuotoFoglio di alluminioborsa	Bifacciale	PET+puroAlluminio	0,18 mm 200	Sigillabile
Sacchetto del pane	Doppio lato centralee quattro lati del lato	PCP	0,13 mm 200	Sigillabile
Sacchetto del pane	Doppio lato centralee quattro lati del lato	PCP	0,14 mm 200	Sigillabile
Bustina di tè	Doppio lato centralee quattro lati del lato	Alluminio puro	0,2 mm	Sigillabile	a 200
Bustina di tè	Doppio lato centralee quattro lati del lato	Alluminio puro	0,19 mm 200	Sigillabile
VuotoYin-YangFoglio di alluminioborsa	Bifacciale	PET+Alluminizzazione	0,2 mm	Sigillabile	a 200
Vuoto per cerealiborsa	Bifacciale	PE+PET	0,26 mm	170	Sigillabile
Borsa piatta	Bifacciale	CPE	0,9 mm		Non sigillabile
Borsa con cerniera	Bifacciale	PVC	0,24 mm		Non sigillabile
Borsa piatta	Bifacciale	PE+SU	0,04 mm		Non sigillabile
Borsa piatta	Bifacciale	SU	0,08 mm		Non sigillabile
Borsa piatta	Bifacciale	PP	0,05 mm		Non sigillabile
Borsa piatta	Bifacciale	PE+SU	0,09 mm		Non sigillabile
Nota: poiché lo spessore effettivo del materiale della borsa non è uniforme, solo per il debug di riferimentofunzione, può essere regolata in base al riferimento.

Questo prodotto è soggetto alle disposizioni della Direttiva Europea 2012/19/CE. Il simbolo raffigurante un bidone della spazzatura barrato indica che il prodotto richiede la raccolta differenziata dei rifiuti nell'Unione Europea. Ciò si applica al prodotto e a tutti gli accessori contrassegnati con questo simbolo. I prodotti contrassegnati come tali non possono essere smaltiti con i normali rifiuti domestici, ma devono essere portati in un punto di raccolta per il riciclaggio di dispositivi elettrici ed elettronici
