Producttype	Trommelrioolreiniger (afvoerreiniger)
Merk	Vevor
Model	D1000
Geschikte buisdiameter	2 tot 4 inch (50-100 mm)
Kabellengte en -diameter	3/8" (10 mm): 50-100 voet (15-30 m); 1/2" (12 mm): 50-100 voet (15-30 m)
Trommelcapaciteit	3/10" x 50 ft, 3/8" x 50/75/100 ft, 1/2" x 50/75/100 ft
Trommelsnelheid (onbelast)	216/178 tpm
Motor	Universele AC omkeerbaar, 115 V/60 Hz of 230 V/50 Hz, 1700/1400 tpm, 180-550 W
Voeding	Elektrisch met GFCI-bescherming (aardlekschakelaar)
Hoofdfuncties	Rioolreiniging, rechtsom/linksom rotatie, handmatige of automatische invoer, voetschakelaar
Inbegrepen reinigingskoppen	Schep, type C, olijf, getand
Meegeleverde accessoires	Leren/PVC handschoenen, inbussleutel, handmatige reinigingsbanden
Veiligheid	GFCI, riemafdekking, handschoenen, veiligheidsbril, noodstop via voetschakelaar
Onderhoud en reiniging	Reinigen met warm zeepwater, volledig drogen; lagers smeren; droog opslaan
Reserveonderdelen en repareerbaarheid	Kabel, riem, reinigingskoppen, veren, schakelaar – reparatie door erkend centrum
Algemene informatie	Gemaakt door Shanghai Muxin Muye Co., Ltd.; ondersteuning op www.vevor.com/support

Veelgestelde vragen - D1000 Vevor

Hoe monteer ik de wielen op de D1000-reiniger?

Plaats de twee zwenkwielen aan de voorkant en de twee universele wielen aan de achterkant. Gebruik de meegeleverde inbussleutel om de schroeven vast te draaien. Elk universeel wiel heeft 4 schroeven, elk zwenkwiel heeft 2 schroeven.

Welke kabel gebruiken voor 3-inch buizen?

Gebruik voor een 3-inch buis een kabel van 1/2 inch (12 mm) of 3/8 inch (10 mm). De 1/2" kabel is geschikter voor buizen van 3" tot 4".

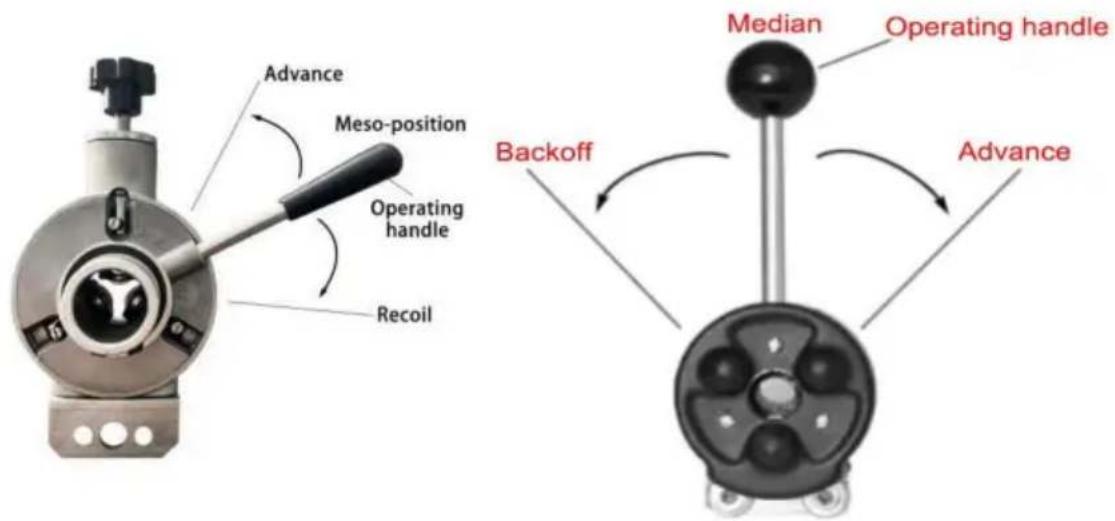

Hoe gebruik ik de automatische invoerfunctie?

Draai de vleugelschroef van het automatische apparaat vast totdat de veer niet meer kan worden verwijderd. Zet de schakelaar op CW, druk op het pedaal en duw de bedieningshendel naar links om vooruit te gaan of naar rechts om achteruit te gaan.

Wat te doen als de reinigingskop vastzit in een verstopping?

Laat het pedaal los, zet de schakelaar op OFF. Probeer de kabel handmatig te verwijderen. Lukt dit niet, schakel dan naar CCW, houd de kabel met beide handen vast en druk kort op het pedaal om de spanning te verlichten. Zodra los, keer terug naar CW.

Hoe de stalen kabel reinigen en onderhouden?

Na gebruik de kabel met schoon water wassen om chemicaliën te verwijderen. Breng een roestwerend middel aan en veeg het overtollige af met een doek. Smeer nooit een draaiende kabel.

Welke beschermingsmiddelen moet ik dragen?

Draag altijd een veiligheidsbril, leren of PVC handschoenen, rubberen laarzen en indien nodig een masker of ademhalingsbescherming bij chemicaliën.

Hoe vervang ik de aandrijfriem?

Verwijder de beschermkap, draai de twee inbusschroeven onder de motorvoet los, druk de motor in om de riem te spannen, verwijder de riem. Installeer een nieuwe riem in omgekeerde volgorde.

De motor start niet wanneer ik op het pedaal druk, wat te doen?

Controleer of het pedaal en de kabel niet beschadigd zijn. Test de GFCI door op de testknop te drukken (lampje moet uitgaan) en vervolgens reset. Blijft het probleem, dan kan de microschakelaar of het snoer defect zijn.

Kan ik de machine gebruiken voor buizen groter dan 4 inch?

Nee, de D1000 is ontworpen voor buizen van 1½" tot 4". Voor grotere diameters gebruikt u een geschikt model. Gebruik van te lange of dikke kabel kan de machine beschadigen.

Hoe de machine na gebruik opslaan?

Reinig en droog de machine volledig, wikkel de kabel op de trommel, verwijder de reinigingskop en berg deze op. Bewaar op een droge, goed geventileerde plaats, beschermd tegen regen en bijtende gassen. Vergrendel de toegang om ongeautoriseerd gebruik te voorkomen.

GEBRUIKSAANWIJZING D1000 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting weer van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

AFVOERREINIGER

MODEL:D1000

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn

INSTRUCTIES

Voorwoord

Allereerst willen we onze oprechte dank uitspreken aan onze klanten die onze apparatuur hebben gekocht. Deze handleiding is bedoeld om de klantenservice die met deze apparatuur is geschreven, te verbeteren. We hopen dat de producten en diensten van het bedrijf u de kanaalhoffelijkheid brengen.

Belangrijke herinnering Voor uw

eigen veiligheid dient u, voordat u dergelijke producten monteert en gebruikt, eerst deze handleiding te lezen, zodat u de specifieke werking, toepassing en mogelijke problemen van deze apparatuur begrijpt.

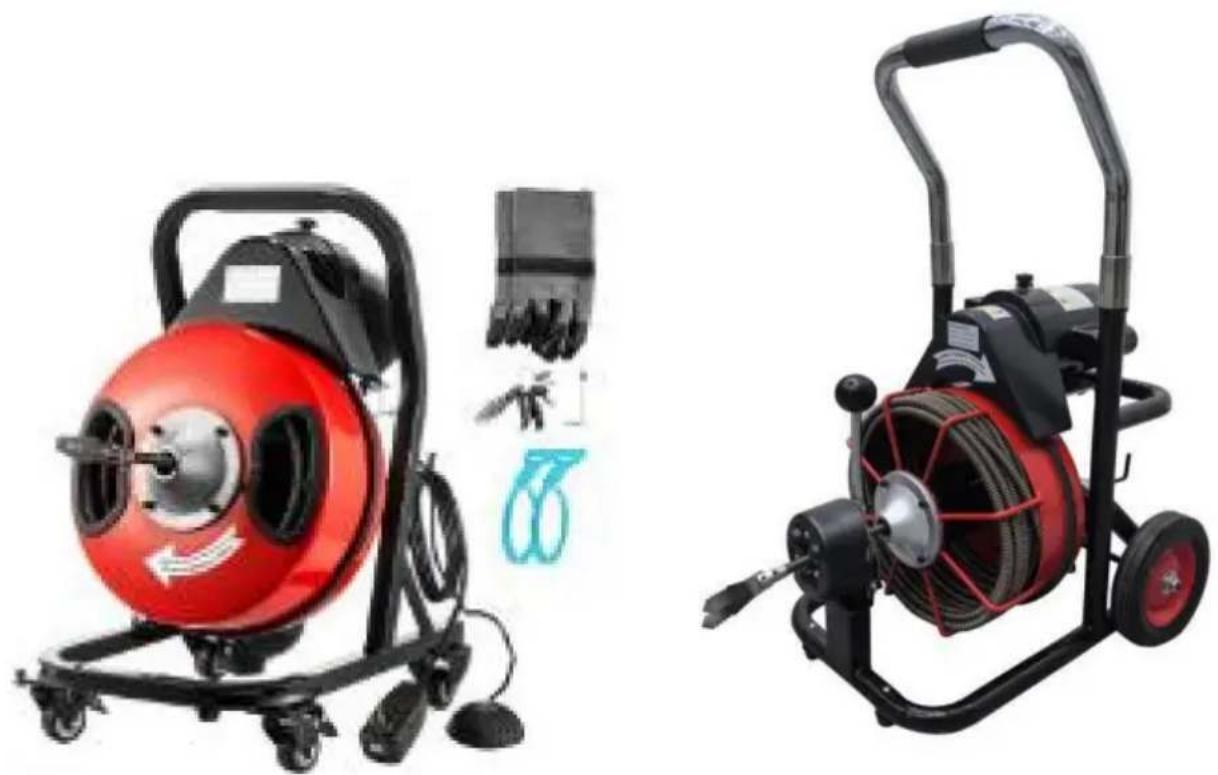

Weergave van modellen drainagereinigers

Veiligheidsborden:

In deze bedieningshandleiding en op de machine worden veiligheidssymbolen en waarschuwingswoorden gebruikt om belangrijke veiligheidsinformatie over te brengen.

Deze sectie helpt u uw begrip van deze veiligheidssymbolen en waarschuwingswoorden te verbeteren.

Dit is een veiligheidswaarschuwingssymbool dat wordt gebruikt om u te herinneren aan of te waarschuwen voor mogelijke gevaren.

gevaar of persoonlijk letsel. Volg alle veiligheidstips om mogelijk letsel te voorkomen

of de dood.

WAARSCHUWING

Een waarschuwing geeft een gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot de dood of ernstig letsel.

VOORZICHTIG

Wees voorzichtig, het geeft een gevaarlijke situatie aan. Als het niet kan

Als u dit vermijdt, kan dit leiden tot matige of lichte verwondingen.

OPMERKING

Houd er rekening mee dat het informatie betreft die betrekking heeft op het beschermen van eigendommen en veiligheid.

Dit symbool geeft aan dat u de gebruiksaanwijzing moet lezen voordat u de machine gebruikt.

gebruiksaanwijzing zorgvuldig. De gebruiksaanwijzing bevat belangrijke veiligheidsinstructies.

informatie en correcte werkwijzen.

Dit symbool geeft aan dat u bij gebruik van de machine altijd een veiligheidsbril moet dragen.

veiligheidsbril met beschermplaten en oogbeschermingsfuncties om

het risico op oogletsel.

Dit symbool geeft aan dat er gevaar bestaat voor handen, vingers of andere lichaamsdelen

verstrikt raken in de kabel van de baggermachine.

Het symbool geeft aan dat er gevaar bestaat voor een elektrische schok.

Het symbool geeft aan dat er gevaar bestaat als u bij de riem en de poelie betrokken raakt.

veiligheidsinstructie

Lees alle veiligheidsmaatregelen en veiligheidsinstructies zorgvuldig door. Als u dit niet doet,

Het niet opvolgen van deze veiligheidsinstructies kan leiden tot schokken, brand of ernstig letsel.

Houd u aan deze veiligheidsmaatregelen en -richtlijnen.

Veiligheidsmaatregelen op de werkplek

1. Houd de werkplek schoon en goed verlicht. Chaos en een donkere omgeving zijn gemakkelijk te veroorzaken veiligheidsongelukken. Brand moet worden voorkomen.
2. Gebruik geen elektrisch gereedschap in gevaarlijke omgevingen, zoals ontvlambare en explosief, zoals ontvlambare en explosieve vloeistoffen, gassen of stof.

Gereedschap kan vonken veroorzaken die het stof of gas kunnen ontsteken.

1. Houd bij het bedienen van de machine het irrelevante personeel (inclusief kinderen, omstanders, niet-personeel, enz.) uit de buurt van de werkplek. Onbelangrijke inmenging kan van invloed zijn op uw juiste gebruik van het gereedschap.

Elektrische veiligheid

Gereedschappen met aardingsbeveiliging moeten in stopcontacten worden gestoken die voldoen aan de aardingsvoorschriften. Vervang de stekker nooit en gebruik geen andere adapter. Als u vermoedt dat het stopcontact geen aardingsbescherming heeft, moet u een gekwalificeerde elektricien vragen om het te inspecteren. Als er een elektrische storing optreedt, zal de aardingsbeveiliging een kleinere weerstand bieden, waardoor de stroom rechtstreeks de grond in kan gaan zonder door de gebruiker te gaan.

Gereedschappen met aardingsbeveiliging moeten in stopcontacten worden gestoken die voldoen aan de aardingsvoorschriften. Vervang de stekker nooit en gebruik geen andere adapter. Als u vermoedt dat het stopcontact geen aardingsbescherming heeft, moet u een gekwalificeerde elektricien vragen om het te inspecteren. Als er een elektrische storing optreedt, zal de aardingsbeveiliging een kleinere weerstand bieden, waardoor de stroom rechtstreeks de grond in kan gaan zonder door de gebruiker te gaan. Stel elektrisch gereedschap

niet bloot aan regen en vochtigheid, omdat dit het risico op elektrische schok vergroot.

Beschadig het netsnoer van de bedradingsplaat niet. Gebruik het netsnoer niet om het elektrische gereedschap te slepen of te trekken. Houd het netsnoer uit de buurt van hitte, olie, scherpe randen of bewegende objecten. Beschadigd netsnoer of betrokkenheid bij andere voorwerpen vergroten het risico op een elektrische schok.

Beschadig het netsnoer van de bedradingsplaat niet. Gebruik het netsnoer niet om het elektrische gereedschap te slepen of te trekken. Houd het netsnoer uit de buurt van hitte, olie, scherpe randen of bewegende objecten. Beschadigd netsnoer of betrokkenheid bij andere voorwerpen vergroten het risico op een elektrische schok.

Persoonlijke veiligheidsmaatregelen

1. Houd bij het gebruik van elektrisch gereedschap een helder hoofd en besteed aandacht aan het werk op het moment dat u het gereedschap gebruikt. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed van drugs,

alcohol of medicijnen. Als u onvoorzichtig bent, kan dit leiden tot ernstiger letsel of ongelukken.

1. Kleed je correct. Draag geen losse kleding en draag geen sieraden. Houd je kleding, haar en handschoenen uit de buurt van bewegende delen. Losse kleding, sieraden en lange haren raken gemakkelijk betrokken bij bewegende delen.
2. Start de machine niet onbewust, zorg ervoor dat de schakelaar uit staat voordat u het gereedschap in het stopcontact steekt. Wanneer u een elektrisch gereedschap draagt, kunnen uw vingers per ongeluk de schakelaar aanraken. Als u de schakelaar aanraakt terwijl de machine is gestart, leidt dit tot een ongeval.
3. Alle afstelgereedschappen, zoals sleutels, moeten worden verwijderd voordat de machine start. Deze gereedschappen zijn erg gevaarlijk als ze in contact komen met de bewegende delen van de machine, wat gemakkelijk ongelukken met persoonlijk letsel kan veroorzaken.
4. Zorg dat u uw evenwicht bewaart en niet verliest tijdens het bedienen van de machine. Hiermee heeft u meer controle in onverwachte situaties.
5. Gebruik persoonlijke beschermingsmiddelen op de juiste manier en draag altijd een veiligheidsbril. Persoonlijke beschermingsmiddelen omvatten stofmaskers, antislip-veiligheidsschoenen, helmen of gehoorbescherming. Het juiste gebruik van deze beschermingsmiddelen vermindert het aantal ongevallen met persoonlijk letsel.

Gebruik en onderhoud van de gereedschappen

1. Forceer het gereedschap niet en voer het bijbehorende werk uit volgens de instructies. Gebruik het gereedschap voor het beoogde doel. Een redelijke keuze van gereedschap om het werk te voltooien zal het beoogde doel bereiken met de helft van de inspanning en twee keer zoveel resultaat, en het is veilig.
2. Als de schakelaar van de machine niet goed werkt, stop dan met het gebruik van de machine. Alle apparatuur waarvan de schakelaar niet werkt, is zeer gevaarlijk en moet onmiddellijk gerepareerd worden.
3. De stroomvoorziening moet worden losgekoppeld voordat u het gereedschap aanpast, accessoires vervangt of het gereedschap opbergt. Deze maatregelen kunnen het risico op

het onbedoeld starten van het gereedschap.

1. Zorg ervoor dat u elektrisch gereedschap niet opbergt op plaatsen waar irrelevante personen, vooral kinderen, erbij kunnen.

Omdat elektrisch gereedschap zeer gevaarlijk is voor ongetrainde mensen.

1. Onderhoud het gereedschap zorgvuldig om ervoor te zorgen dat de snijranden en messen scherp zijn. Goed onderhoud en het scherp houden van de messen kunnen het vastlopen verminderen en het gereedschap gemakkelijk onder controle houden.
2. Controleer het gereedschap regelmatig om te zien of de positie van de bewegende delen niet verkeerd is, of de onderdelen beschadigd zijn of dat er andere schade is die het normale gebruik van het gereedschap kan beïnvloeden. Als dat zo is, zorg er dan voor dat u ze repareert voordat u ze gebruikt. Veel ongelukken worden veroorzaakt door onjuist onderhoud van het gereedschap.
3. Gebruik alleen de aanbevolen accessoires. Accessoires die geschikt zijn voor één gereedschap kunnen gevaarlijk zijn voor een ander gereedschap.

De onderhoudsdienst voor de machine moet worden verleend door het personeel dat de beoordeling van de fabrikant heeft doorstaan, anders kan er een ongeval met letsel ontstaan.

Volg strikt de instructies in de gebruiksaanwijzing om het apparaat te gebruiken en vervang de door de fabrikant gespecificeerde accessoires.

Anders kan dit leiden tot een elektrische schok of een ongeval met letsel. Schakel alle stroomaansluitingen uit voordat u onderhoudswerkzaamheden uitvoert om elektrische schokken en onbedoelde opstarthandelingen te voorkomen.

Andere veiligheidsmaatregelen

Waarschuwing!

Dit gedeelte bevat belangrijke veiligheidsinformatie voor dit gereedschap.

Lees de veiligheidsinformatie zorgvuldig door voordat u de trommelmachine gebruikt.

Anders kan dit een elektrische schok, brand of ernstig persoonlijk letsel veroorzaken.

Bewaar deze veiligheidsinstructies zorgvuldig!

Het gebruik van de baggermachine is veilig

1. Draag de operatiehandschoenen die willekeurig worden verstrekt, en het is verboden om vodden of katoenen handschoenen te dragen om de baggerkabel vast te houden, zodat er een risico bestaat dat deze wordt beschadigd of dat ze betrokken raken bij de baggerkabel en verwondingen veroorzaken.
2. Gebruik de machine niet als de riemafdekking is verwijderd. De vingers lopen het risico dat ze door de riem en de katrol worden geraakt.
3. Draai de baggerkop niet rond als de machine draait. Op deze manier is de kabelspanning te groot en veroorzaakt koppel, knoop en zelfs breuk, wat zal leiden tot ernstiger ongevallen met gewonden.
4. Gebruik de handschoenhand om de kabel te bedienen, zodat de hand de beweging van de kabel voelt, om te voorkomen dat de kabel torsie, knoop of zelfs breuk vertoont, enzovoort, om het ontstaan van ongelukken met letsel te voorkomen.
5. De machine staat twee voet van de pijpinlaat. Een te grote afstand kan leiden tot het draaien en knopen van de kabels.
6. De machine is ontworpen om door één persoon te worden bediend, en de operator kan alleen de voetschakelaar en de stalen kabel bedienen. Zodra de baggerkop stopt met draaien, moet de machine worden gestopt om te voorkomen dat de kabel torsie, knoop en zelfs breuk vertoont, enzovoort, om ongelukken met letsel te voorkomen.
7. Rijd de machine niet achteruit, tenzij dit specifiek in de handleiding staat. Anders kan de kabel gemakkelijk beschadigen en wordt meestal gebruikt om de kop van de verstopping te verwijderen.
8. Raak de lopende kabeltrommel en de geleidebuis niet met uw handen aan. Tenzij de machine stopt, mag de hand niet in de trommel reiken. Anders zal de hand gewond raken door de draaiende delen.
9. Draag geen losse kleding of sieradenkettingen om uw haar en kleding te beschermen tegen bewegende delen. Losse kleding, sieraden, kettingen en haar zijn gemakkelijk betrokken bij bewegende delen en kunnen gevaar opleveren.
10. Gebruik bij het bedienen en gebruiken van de baggermachine de daarvoor bestemde persoonlijke veiligheidsbeschermingsmiddelen. Riolen bevatten meestal veel schadelijke stoffen, schadelijk voor het lichaam van mensen. Geschikte persoonlijke veiligheidsbeschermingsmiddelen omvatten een veiligheidsbril, beschermende handschoenen en alle andere veiligheidsmiddelen, zoals maskers, rubberen handschoenen, beschermende dekens, stalen laarzen, enz.
11. Zorg voor een goede persoonlijke hygiëne, was uw handen en andere lichaamsdelen met heet zeepwater en eet of drink niet tijdens baggerwerkzaamheden om te voorkomen dat u giftige stoffen inademt.
12. Laat de machine niet in het water werken en gebruik hem niet in het water, omdat dit het risico op een elektrische schok vergroot.
13. Om de leidingen te baggeren die passen bij de werkcapaciteit van de machine volgens de operationele specificaties. Elk ander gebruik van de machine zal het voorkomen van gevaarlijke ongevallen.

Productoverzicht, technische parameters en standaardconfiguratie Productoverzicht

De trommelbaggermachine met de bijbehorende stalen kabel kan de pijpdiameter van 1 ½ - 4 baggeren. Ze kunnen worden geplaatst in 3/8 50-100 ft en 1/2 50-100 ft kabels (1/2 100 ft veertrommeldiameter). De automatische baggermachine wordt niet gebruikt om de hoofdblokkade te baggeren. De machine wordt aangedreven door een universele motor van 250 W / 370 W / 550 W met een aardingsbeveiligingssysteem. De GFCI is geïntegreerd in het circuit en de motor kan worden in-/uitgeschakeld via de pneumatische voetschakelaar. De IW-kabel heeft een stevige kabelkern die knopen voorkomt, is duurzaam en heeft een verbinding die is bevestigd om de baggerkop aan te sluiten.

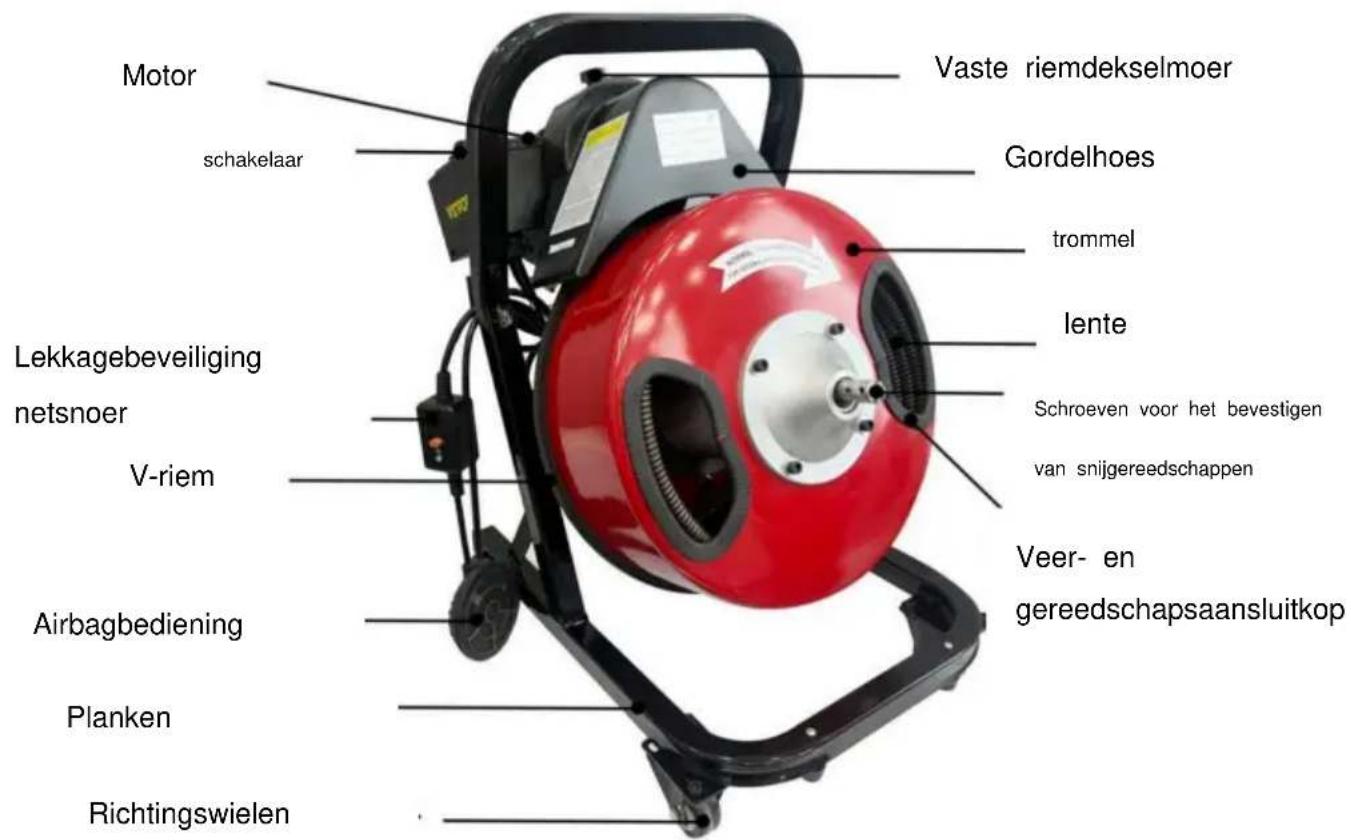

Naam van elk onderdeel.

Technische parameter Trommelbaggermachine

Buisdiameter Afhankelijk van de keuze van de kabel is ook de buismaat verschillend, zie (zie onderstaande tabel).

Afmetingen stalen kabel	kaliber	Buislengte
	in.	voet (M)
3/8ÿ (10 mm)	2—4	50 (15M)-100 (30M)
1/2ÿ (12 mm)	2—4	50 (15M)-100 (30M)
3/10ÿ	2—4	50 (15 miljoen)

Trommelcapaciteit

Standaard stalen kabeltrommel Zes soorten veren: 3/10 "X50 voet, 3/8" X50 voet, 75, 100 voet en 1/2

"X50 voet, 75 en 100 voet

Toerental touwtrommel 216/178RPM (onbelast)

Motor:

Type: 115V/60Hz, 230V/50Hz, omkeerbare universele split-phase AC-motor.

Motortoerental 1700r/min/1400r/min

Uitgangsvermogen 180W/250W/370W/550W.

Standaardconfiguratie

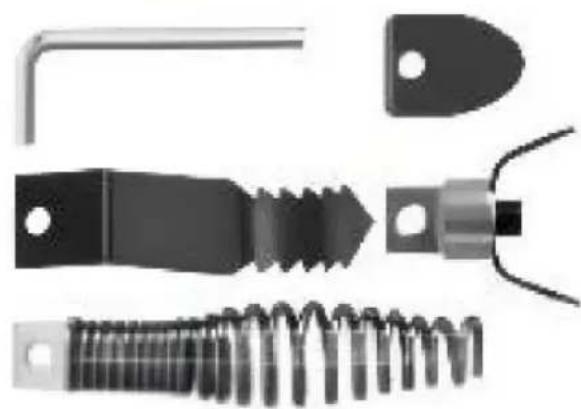

Alle trommelbaggermachines zijn uitgerust met een paar baggerhandschoenen en twee handmatige plastic baggerstrips (alleen te gebruiken voor eenvoudige verstoppingen). De trommelbaggermachine kan worden gebruikt om de pijp van de overeenkomstige grootte te baggeren. Als het ontwerp, de constructie en de installatie van de pijpleiding vrij zijn, en de verstopping is niet erg ernstig, dan is het effectief om te werken en zal het de machine niet beschadigen. Het wordt aangeraden om de pijpendoscoop te gebruiken om de blokkade in de pijpleiding te begrijpen voordat er wordt gebaggerd, en vervolgens wordt er met de baggermachine gebaggerd. De baggermachine kan niet alle verstoppingen wegbaggeren.

Machinemontage en speciale tips

Wielen monteren (bij 4 wielen)

1. Haal het accessoirepakket met wielen en gemonteerde standaardonderdelen uit de machine, verwijder de 4 wielen (twee richtingswielen, twee universele wielen) en de standaardonderdelen, zoek het gereedschapspakket en open het, haal de inbussleutel eruit en gebruik de inbussleutel om de schroef van het wiel vast te draaien.
2. Plaats twee richtingswielen aan de voorkant van de machine en twee universele wielen aan de achterkant van de machine (let op: het universele wiel heeft 4 schroeven per wiel, en elk richtingswiel heeft 2 schroeven).

De armleuning kan worden neergeklapt

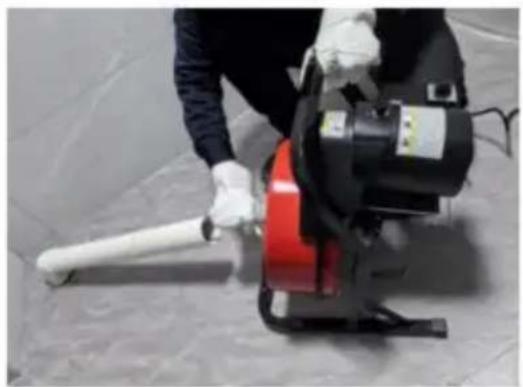

Machine-inspectie

Voordat u de machine gebruikt, moet u de volgende stappen volgen om de machine te controleren en onnodige ongelukken te voorkomen, zoals elektrische schokken, kabelvervorming, breuk en dergelijke.

Draag altijd een veiligheidsbril, handschoenen en andere geschikte beschermingsmiddelen, zoals: chemische bescherming, beschermende handschoenen, enz.

1. Controleer de handschoenen van de baggermachine om te bevestigen dat er geen schade, slijtage en losse onderdelen zijn, anders kunnen deze onderdelen gemakkelijk in de staalkabel terechtkomen en gevaar opleveren. Handschoenen beschermen de hand tegen draaiende staalkabels. Als de handschoenen zijn beschadigd, versleten en los, vervang de nieuwe handschoenen om de baggermachine te gebruiken.

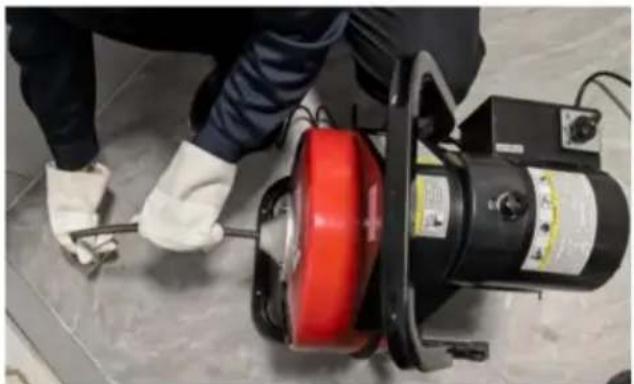

Maak de machine schoon met handschoenen van leer en PVC-materiaal

1. Controleer het netsnoer, de aardlekschakelaar (GFCI) en de stekker. Als

de stekker is beschadigd, vervormd of heeft geen aardingskop, of de draad is beschadigd,

Vervang de batterij onmiddellijk en stop met het gebruik van de machine.

1. Maak de olie, het vet en het stof op de handgreep en de bedieningsonderdelen schoon om de kans op

het optreden van diverse gevaren te verkleinen en de machine eenvoudig te kunnen bedienen.

1. Zorg ervoor dat de voetschakelaar goed op de machine is aangesloten en dat de

voetschakelaar normaal kan worden gebruikt. Gebruik de machine niet zonder de voetschakelaar

of als de voetschakelaar beschadigd is.

1. Controleer of de positie van de bewegende delen van de machine correct is, of de onderdelen

beschadigd zijn, of er anderszins schade is die het normale gebruik van het gereedschap kan beïnvloeden.

Indien dit het geval is, repareer ze dan vóór gebruik.

1. Controleer of het waarschuwingslabel op de machine is bevestigd en

duidelijk leesbaar is. Gebruik de machine niet zonder het waarschuwingslabel.

1. Controleer of de riemafdekking stevig is geïnstalleerd en bruikbaar is, en bedien de machine niet als de machine de riemafdekking mist. Maak de

kop en de kabel schoon en verwijder het vuil, en controleer op slijtage of

schade. De inspectie-inhoud omvat:

Slijtage - de kabel is gemaakt van ronde draad. Als de buitenste cirkel plat wordt, dan

is er sprake van ernstige slijtage en is vervanging noodzakelijk.

Kabelknoop - stalen kabels zijn niet recht, licht gebogen is acceptabel. In de

knoop wordt de stalen kabel gebogen en is de opening tussen de stalen draadring en

de ring erg groot. Minder dan 15 buigingen kunnen worden rechtgetrokken. Maar alle

knopen in de draad versnellen de schade aan de kabel. Als er dus een meer

dan ernstig knoopverschijnsel is, moet de kabel onmiddellijk worden vervangen.

Corrosie - wordt veroorzaakt door kabels die in een vochtige omgeving zijn opgeslagen of door corrosieve chemische stoffen zijn aangetast. Corrosie kan de kabels beschadigen en moet onmiddellijk worden vervangen.

Al deze factoren kunnen vervorming, knopen of breuk van de kabels veroorzaken. Zorg ervoor dat de kabels volledig teruggelegd worden ter ondersteuning en niet meer dan 2 kabels buiten liggen, wat verwondingen door zweepslagen kan voorkomen bij het starten van de machine.

1. Controleer of de baggerkop scherp is, vervang anders de scherpe baggerkop van het blad. Een niet scherpe baggerkop zal het baggereffect beïnvloeden, wat kan leiden tot het buigen van de kabel, knopen en zelfs breuken.
2. Zorg ervoor dat de schakelaar in de uitgeschakelde stand (UIT) staat.
3. Steek de stekker met droge handen in het stopcontact. Om elektrische schokongevallen te voorkomen, houd alle elektrische aansluitingen droog en van de grond, en raak ze niet aan met natte handen. Zorg ervoor dat de draad een aardingsfout heeft.

De aardlekschakelaar (GFCI) is normaal gesproken beschikbaar. Wanneer de testknop wordt ingedrukt, gaat het indicatielampje uit; druk op de resetknop om het systeem te resetten. Als het indicatielampje brandt, kan de machine worden gebruikt. Als de GFCI-functie faalt, stop dan met het gebruik van de machine.

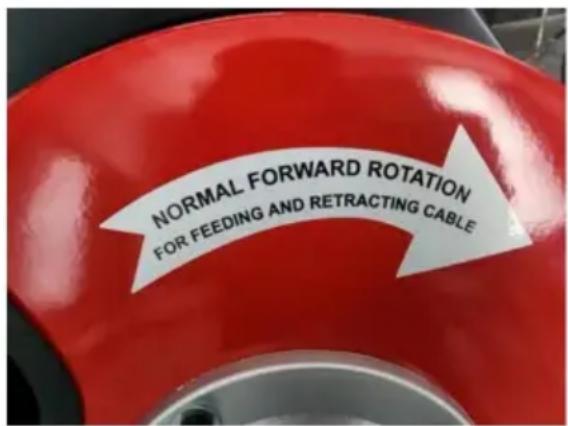

1. Schakel de voeding in, zet de schakelaar op CW-stand, trap op de voetschakelaar en controleer de draairichting van de kabeltrommel. Vanaf de voorkant van de machine moet de kabeltrommel met de klok mee draaien, zie het waarschuwingslabel op de machine en de pijlmarkering op de trommel. Laat de voetschakelaar los en de machine stopt met draaien. Zet de schakelaar in de CCW-stand, druk op de voetschakelaar en draai de kabeltrommel tegen de klok in. Als de kabeltrommel in de verkeerde richting draait, stop dan met het gebruik en repareer het.

1. Zet de schakelaar na inspectie in de uit-stand (UIT) en verwijder de stekker uit het stopcontact.

Sluit de stekker met een droge hand aan.

1. Machine- en werkruimte-instellingen

Draag altijd een veiligheidsbril, waterdichte handschoenen en andere geschikte beschermingsmiddelen, zoals chemische beschermingsmiddelen, over de waterdichte handschoenen, enz.

Voordat u de machine gebruikt, volgt u de volgende stappen om de machine en het werkgebied in te stellen om onnodige ongevallen te voorkomen:

1. De werkplek moet aan de volgende eisen voldoen:

Volledige verlichting, geen ontvlambaar en explosief gas, vloeistof of stof. Het werkgebied moet droog zijn en de grond moet vlak zijn. Ondersteun de machine in het watergebied en de operator mag niet in het water staan.

Een stopcontact met aardingsbeveiliging.

Maak het gebied waar de draad doorheen gaat schoon om er zeker van te zijn dat er geen schade aan de draad is, zoals warmtebronnen, vet, scherpe voorwerpen of andere bewegende objecten.

Het pad van het verplaatsen van de machine naar de werkplek moet glad zijn.

1. Controleer de te ontstoppen pijp, indien mogelijk, vind het beginpunt, identificeer de elleboog, de vrije afstand, de afstand tot de hoofdleiding en de verstopping, chemische stoffen, etc. Als er een chemische stof is, begrijp dan de samenstelling ervan en neem veiligheidsmaatregelen. Indien nodig kunnen faciliteiten zoals vogelbassins worden verwijderd, die de werking van de machine kunnen belemmeren of de kabels kunnen beschadigen.
2. Selecteer de geschikte baggeruitrusting:

Afmetingen stalen kabel	kaliber	Buislengte
	in.	voet (M)
3/8ÿ (10 mm)	2—4	50 (15M)-100 (30M)
1/2ÿ (12 mm)	2—4	50 (15M)-100 (30M)
3/10ÿ	2—4	50 (15 miljoen)

De automatische trommelbaggermachine kan de verstopping in de hoofdleiding niet opbaggeren.

1. Zorg ervoor dat de machine is gecontroleerd.
2. Leg indien nodig beschermende pads op de grond, omdat de baggerwerkzaamheden vuil zijn.
3. Neem de gebruikelijke weg. Als u de trap opgaat, let dan op de machine.

Trek geschikte beschermende schoenen aan.

1. De machine staat twee voet van de ingang, te lang kan leiden tot kabelvervorming en knopen. Als dat niet het geval is, kan het worden aangesloten op de inlaat met de juiste maat pijp en de kabel door de verlengbuis. Onjuiste kabelbeschermingsmaatregelen kunnen kabelvervorming, knopen of zelfs breuk veroorzaken of letsel bij de gebruiker toebrengen.

Gebruik een verlengbuis om de stalen kabels te beschermen.

1. Procureur-generaal werkgebied om ervoor te zorgen dat er geen obstakels in het werkgebied zijn en geen irrelevant personeel in het werkgebied. Het baggerwerk is erg vuil en het irrelevante personeel zal de operator storen.
2. Kies de juiste baggerkop. Als u niet weet wat de verstopping is, kies dan een rechte of bolvormige.

baggerkop om de toestand van de verstopping te bepalen. Zodra u de situatie van de verstopping

weet, kiest u de bijbehorende baggerkop. Gebruik eerst de kleine verstopping en maak de pijp vervolgens

volledig schoon met de grote maat. De maximale baggerkop mag de binnendiameter van

2,54 cm.

De baggerkop omvat:

Buitenzeskantsleutel, schepvormige

baggerkop, C-type baggerkop, getande

baggerkop, olijfvorm om de kop

te baggeren. De keuze van de

baggerkop hangt af van de staat van de te

baggeren pijp en het oordeel van de operator. Er zijn verschillende andere baggerkoppen beschikbaar, zie de

handleiding of productmonsters.

1. Gebruik een inbussleutel om de kop te installeren en te verwijderen.

1. Verwijder de schroef bij de veerconnector. 2. Plaats de connector op het gereedschap in de veerconnector. 3. Plaats de verwijderde pakking en schroef. 4. Draai de schroef van de geïnstalleerde baggerkop vast.

1. Plaats de voetschakelaar, eenvoudig te bedienen, en ook eenvoudig te bedienen de CW/UIT/CCW-schakelaar.
2. Controleer of de CW/OFF/CCW-schakelaar in de gesloten UIT-positie staat.
3. Steek de stekker van de baggermachine in het stopcontact en controleer de plaats van de draad volgens de bovenstaande methode. Als het niet lang genoeg is, voldoet u aan de vereiste bedradingsbord kan worden

gebruikt. Gebruik drie stekkers, zie het vorige gedeelte over elektrische

veiligheid. Controleer of alle componenten van de elektrische apparatuur intact

zijn. De draden voldoen aan de normen voor gebruik buitenshuis, zoals het merkteken "W" of "WA". De draad heeft een voldoende diameter (16 AWG 50 ft, 14 AWG 50-100 ft). Als er te veel

Als de draad te klein is, zal deze oververhit raken, de isolatie smelten en brand veroorzaken.

Het bedradingsbord moet ook de GFCI-functie hebben. De GFCI-functie van de

machine beschermt de gebruiker niet tegen elektrische schokken van de bedradingsplaat.

Als de bedradingsplaat geen GFCI-functie heeft, is het het beste om een stekker met

aardlekschakelaar in het midden te gebruiken om het risico op elektrische schokken te verminderen.

Bedieningsstappen

WAARSCHUWING

Operators dienen de handschoenen die willekeurig worden verstrekt te dragen. Houd de veer niet vast met metalen handschoenen of andere losse stoffen, zodat de hand betrokken kan raken en pijn kan doen.

Draag een veiligheidsbril om te voorkomen dat er stof en vreemde voorwerpen in de ogen komen.

Draag rubberen laarzen om uitglijden en elektrische schokken te voorkomen, vooral bij natte omstandigheden.

Als de pijp chemicaliën bevat, draag dan de juiste beschermende uitrusting, zoals een masker, ademhalingstoestel, enz. Er is ook aanvullende chemische beschermingsuitrusting nodig

omvat vloeistofisolatiehandschoenen en meer.

Volg de bedieningsprocedures in deze handleiding om verwondingen door veerbelaste onderdelen te voorkomen. verdraaien, breken, slaan, machine-dumping, chemische verbranding of andere oorzaken.

1. Zorg ervoor dat het werkgebied en de machine correct zijn ingesteld en dat er geen irrelevante personeel zich in het werkgebied bevindt.
2. Trek de kabel uit de trommel, ga in de buis en ga zo ver mogelijk.

Zorg ervoor dat er minimaal 30 cm draad in de buis zit

Hierdoor kan de kabel uit de pijp schieten en kan er zweepslagschade ontstaan.

1. Correcte werkhouding:

In staat zijn om de voetschakelaar te bedienen en snel te kunnen vertrekken, niet volledig stap erop.

Zorg ervoor dat u een goed fysiek evenwicht kunt bewaren. U kunt de kabel

met minstens één hand bedienen, zodat u de beweging van de kabel kunt voelen.

De CW/OFF/CCW-schakelaar kan worden bediend.

Zie figuur voor een voorbeeld van de juiste werkhouding.

Voorbeeld van een correcte werkhouding

1. Zet de schakelaar CW/OFF/CCW op de CW-stand en druk de voetschakelaar niet in.

De CW/OFF/CCW-richting geeft eenvoudigweg de draairichting van de kabel aan, niet de bewegingsrichting. Zet de schakelaar niet in de CCW-stand, want dat zal de kabels beschadigen, tenzij onder bepaalde omstandigheden.

Handleiding in de kabel

Gebruik altijd uw handen en speciale leren handschoenen om de staalkabel uit de trommel te trekken en deze in de pijpleiding te voeren. Onjuiste bediening kan de stalen kabel in de knoop laten raken, laten draaien en beschadigen, of de gebruiker verwonden.

Begin met het inbrengen van staalkabels in de pijpleiding

Controleer of er een stalen kabel van minimaal 30 cm lang in de pijpleiding zit en druk vervolgens op de voetschakelaar en voer de kabel langzaam met de hand in de pijpleiding. De machine moet door één persoon worden bediend, en één persoon mag nooit op de voetschakelaar stappen terwijl een andere persoon de stalen kabel bedient. Dit kan ervoor zorgen dat de stalen kabel kan draaien, in de knoop raken of breken, wat tot ongelukken met letsel kan leiden.

Het is moeilijk voor stalen kabels om door bochten of watervallen te gaan, en de volgende technieken kunnen worden gebruikt:

De eerste methode: wanneer de stalen kabel draait of niet, forceer je hem naar beneden om het hoofd via de elleboog vrij te maken.

De tweede methode: Wanneer de staalkabel een lange afstand heeft afgelegd, kan deze enkele seconden worden omgedraaid om de staalkabel door de elleboog te sturen.

De derde methode is om een C-9-type staalkabel tussen de staalkabels te installeren en de baggerkop.

Gebruik ten slotte staalkabels met een kleinere diameter of meer elastische staalkabels, of andere modellen baggermachines.

Baggeren van pijpleidingen

Trek met een handschoen 6-12 inch draadkabels uit de trommel en lever ze af in de pijp, waarbij u met één hand de draad bedient. Als de snelheid van de kabel laag is of vervormd, dan is de kabel in een elleboog, bocht of blokkade terechtgekomen, onmiddellijk stoppen, de aangetroffen situatie analyseren, effectieve vaardigheden kiezen en vervolgens doorgaan met het baggeren van de pijpleiding, kan het baggeren effectief verbeteren efficiëntie.

Let op de kabel in de pijp, kabel in de grotere pijp, er zal zijn

kabel uit de pijp gedraaid, kabel ombouw naar de kleinere pijp, of

ernstige verstopping van de pijp, gemakkelijk te veroorzaken kabelwikkeling knoop, baggeren dergelijke pijp, te betalen let goed op bij het wisselen van de kabel, eens een abnormale veer gevonden om te stoppen in tijd, vermijd de resulterende veerwikkelknoop en schroot, operator gewond.

De blokkade opheffen

Als de ontstoppingskop in de verstopping steekt en niet kan draaien, kan de stalen kabel zal verdraaien en steeds ernstiger worden door de machine die nog steeds draait. Dit vereist dat de stalen kabel wordt teruggetrokken om de spanning op de kabel te verlichten, waardoor de ontstoppingskop eruit komt. Stop de ontstoppingskop nooit van draaien en toch de machine bedienen om de staalkabel te draaien.

Als de verstopping is verholpen, trekt u de ontstoppingskop terug en laat u deze binnenin de blokkering om het continu uit elkaar te breken totdat de ontstoppingskop kan buigen en vrij kunnen draaien.

De blokkade is opgeheven en de stalen kabel en de baggerkop kunnen worden verwijderd. gevuld met vuil, wat de normale werking beïnvloedt. Hiervoor moet de stalen kabel terug naar Ruim dit afval op (zie het gedeelte over het recyclen van staalkabels).

Beweeg de baggerkop in de verstopping.

Als de kop vastzit in de verstopping en niet naar buiten kan, moet de handmatige kabel worden gebruikt Laat de voetschakelaar onmiddellijk los, pak de kabel vast nadat de machine is gestopt, anders raakt de kabel in de knoop, draait en breekt; voor de automatische kabel, maak de voetschakelaar, plaats de automatische apparaathendel met de pruimschroef in de hoek en houd de draad vast, anders zal de motor draaien om de spanning te verlichten, totdat de spanning van de kabel wordt losgelaten, en laat dan de handen los. Plaats de schakelaar CW / UIT / CCW in de UIT-positie.

Laat de baggerkop los in de verstopping

Wanneer de baggerkop vastzit in de verstopping, zet u de schakelaar CW / OFF / CCW in de UIT-sluitinrichting en probeer de kabel met de hand uit de blokkade te trekken. Als dat niet lukt uit, zet de schakelaar CW / OFF / CCW in de CCW-stand, houd de kabel met beide handen vast handen, druk op de voetschakelaar en draai een paar seconden om de kabel te verlaten.

Blijf de CCW-uitrusting gebruiken nadat u de baggerkop hebt verlaten, wat schade aan de machine kan veroorzaken de kabel. Plaats de versnelling in CW-versnelling en ga door met werken.

Gerecycleerde staalkabels

Zodra de pijp volledig is uitgebaggerd, kan water worden gebruikt om de verstopping weg te spoelen, maar Let op de verandering in de waterstroom, omdat dit ertoe kan leiden dat de leiding opnieuw geblokkeerd.

Spoel de pijp door met de stroom om de kabels te recyclen. Zet de schakelaarknop in CW / UIT / CCW in CW-stand en gebruik beide handen om de kabels terug in de trommel te brengen.

De lengte van elk herstel is ongeveer 6-12 inch. Het water uit de doorspoelen pijp kan ook de kabels wassen. Blijf de kabel recyclen, wanneer de

baggerkop eruit komt, laat de voetschakelaar los, zorg dat de trommel stopt met draaien en trek vervolgens de rest van de kabel en de baggerkop uit de pijp. Trek niet

de baggerkop direct uit de pijp wanneer de machine draait, zodat de draaiende staalkabels en baggerkoppen kunnen het baggerpersoneel verwonden.

Zet de schakelaar in de UIT-stand, trek de stekker eruit en doe de rest van de kabel in de trommel, verwijder de baggerkop en berg deze op.

Om de levensduur van de staalkabel en de baggerkop te verlengen, wordt na het baggeren het volgende gedaan: het beste is om de staalkabel en de baggerkop schoon te maken met water, droog te maken met een droge doek, ingesmeerd met olie of roestwerende olie, en de staalkabel vervolgens terug in de trommel te leggen, de baggerkop en plaats de hele machine in een droge en geventileerde omgeving voor opslag.

Automatisch ophalen

Pak de staalkabel vast met handschoenen aan en gebruik handschoenen om de kabel te bedienen en de staalkabel ondersteunen. Onjuiste bediening kan ervoor zorgen dat de staalkabel knoopt, draait en de kabel beschadigt, of de operator verwondt. Gebruik de andere hand om de

toevoerhendel van het automatische apparaat. De hendel moet in de middelste positie beginnen, zoals weergegeven in de afbeelding. Plaats de bedieningshendel in deze positie en wanneer de machine werkt, zal de veer noch vooruit noch achteruit bewegen; Wanneer de

schakelaar staat in de CW-versnelling, de automatische kabeltoevoerinrichting 1 moet de

pruimenbloesem schroef op de automatische kabeltoevoerinrichting tot de mate dat de veer niet kan worden uitgetrokken. Gebruik uw hand om de bedieningshendel van de automatische kabeltoevoerinrichting naar links te duwen naar de positie waar deze niet kan worden geduwd, wat de vooruitversnelling is. Gebruik uw hand om de bedieningshendel naar rechts te duwen naar de positie waar deze niet kan worden geduwd, wat de achteruitversnelling is; Duw de bedieningshendel van automatische kabeltoevoerinrichting 2 naar links naar de positie waar deze niet kan worden geduwd, wat de achteruitversnelling is. Gebruik uw hand om de bedieningshendel naar rechts te duwen naar de positie waar deze niet kan worden geduwd, wat de vooruitversnelling is (zoals weergegeven in de afbeelding).

Automatisch apparaat 3 heeft geen bedieningshendel. Draai de pruimenbloesemschroef op het automatisch apparaat vast tot het punt waarop de veer niet kan worden uitgetrokken en de machine in een automatische kabeltoevoerstatus staat. Door het schakelen te veranderen, kan de stalen kabel automatisch vooruit en achteruit bewegen. Wanneer de schakelaar in de CW-versnelling wordt geplaatst en de voetschakelaar wordt ingedrukt, beweegt de veer automatisch vooruit. Als de veer achteruit moet bewegen, moet de schakelaar in de CCW-versnelling worden geplaatst; Wanneer de schakelaar in de UIT-stand wordt geplaatst, stopt de machine met bewegen; Als de pruimenbloesemschroef op het automatisch kabeltoevoerapparaat 3 wordt losgedraaid tot het punt waarop de stalen kabel niet kan worden uitgetrokken, staat de machine in de handmatige kabeltoevoermodus.

Automatisch kabelapparaat 1 Automatisch kabelapparaat 2 Figuur-Handvat versnelling (vanaf de voorkant van de machine)

Begin met het inbrengen van staalkabels in de pijpleiding

Controleer of er een stalen kabel van minimaal 30 cm lang in de pijpleiding zit en druk vervolgens op de voetschakelaar en trek de hendel met uw hand naar links, terwijl u de hendel uit de buurt houdt van de middenpositie tot het niet meer te verplaatsen is. Op deze manier kan de stalen kabel normaal vooruit bewegen in de pijplijn. De machine moet bediend worden door één persoon, en één persoon mag niet op de schakelaar stappen terwijl de andere persoon bedient de stalen kabel. Dit kan ervoor zorgen dat de stalen kabel draait, knoopt of breekt, wat tot ongevallen met letsel leidt.

Het is moeilijk voor stalen kabels om door bochten of watervallen te gaan, en de volgende technieken kunnen worden gebruikt:

De eerste methode: Wanneer de stalen kabel draait of niet draait, met kracht

Duw de stalen kabel naar beneden om het hoofd door de elleboog te helpen. De tweede methode: wanneer de stalen kabel een lange afstand heeft afgelegd,

kan enkele seconden worden omgedraaid om de staalkabel door de elleboog te sturen.

De derde methode is het installeren van een C-9 type stalen kabel (aan te schaffen (apart) tussen de staalkabel en de baggerkop.

Gebruik ten slotte staalkabels met een kleinere diameter of meer elastische staalkabels, of andere modellen baggermachines.

Baggeren van pijpleidingen

Houd altijd een hand aan de kabels. Als de kabelsnelheid traag of vervormd is,

dan kan de kabel de elleboog, waterbocht of blokkade tegenkomen, laat de

De lengte van de kabel buiten de pijp wordt steeds langer, waardoor er knopen, vervormingen en zelfs breuken kunnen ontstaan.

Let op de lengte van de kabel in de kabel, de kabel in de grotere

rioolbuis of omgezet in de kleinere maat van de buis, gemakkelijk om de kabel te veroorzaken knoop, en voorkom dat de kabel uit de pijp loopt, voor zover mogelijk om

de problemen die ontstaan doordat de kabel door verschillende buisafmetingen loopt.

Door de blokkade heen komen

Als de baggerkop in de verstopping terechtkomt, kan deze niet draaien omdat de machine nog draait, waardoor de kabel vervormt en steeds ernstiger wordt. Dan moet de kabel worden teruggedraaid, de hendel naar achteren worden getrokken, de baggerkop naar buiten worden gebracht, de kabelspanning worden losgelaten en de baggerkop niet fysiek in de stop worden gestopt. De machine is dan

Als de kabel nog steeds draait, zal deze vervormen.

Als de plug is doorgebroken, ga dan terug naar de baggerkop en laat deze in de plug om de plug continu te breken totdat de baggerkop kan buigen en draaien vrij.

Door de verstopping kunnen de kabel en de baggerkop vol raken met vuil, waardoor het normale werk wordt verstoord, waarbij de kabels terug moeten om de afval (zie het gedeelte over de gerecyclede kabel).

Als de kabel blijft vervormen, stop dan met het gebruik van de invoerhendel en gebruik de handmatige bediening (zie het gedeelte handmatige kabel) om de handmatige toegangskabel te gebruiken, moet automatisch 1 de zwarte pruimschroef losdraaien zodat de veer gemakkelijk kan worden getrokken de bedieningshendel van automaat 1 of automaat 2 in het midden.

Behandel de baggerkop in de verstopping

Als de kop in de blokkade terechtkomt en er niet meer uit kan, laat dan de voetschakelaar los en plaats de handgreep in het midden om de kabel vast te houden, anders zal de kabel knoop, draai en breek, dan stopt de motor met draaien, en de spanningstrommel van de kabel zal draaien om de spanning te verlichten, totdat de spanning van de kabel is opgeheven, dan Laat de handen los en zet de schakelaar CW / OFF / CCW in de UIT-stand.

Laat de baggerkop los in de verstopping

Wanneer de baggerkop in de verstopping zit, zet u CW / OFF / CCW in de UIT-sluitstand versnelling, laat de voetschakelaar los, probeer de kabel uit de blokkade te trekken. Zo niet, CW / UIT / CCW in CCW-versnelling, zet de hendel in het midden vast, houd de kabel met beide handen vast handen, de voet op het pedaal, draai een paar seconden en verlaat de kabel en bagger kop, verlaat de baggerkop niet en gebruik dan de CCW-uitrusting, want dat zal schade toebrengen de kabel los, de schakelaar in de UIT-stand zetten, in de CW-stand zetten en doorgaan met werken.

Recycling van stalen kabels

Zodra de leiding volledig is ontstopt, kan er water worden gebruikt om de verstopping weg te spoelen. verstopping, maar er moet wel op worden gelet dat er veranderingen in de waterstroom optreden, omdat dit kan leiden tot waardoor de pijpleiding opnieuw verstopt raakt.

Terwijl het water door de pijpleiding stroomt, kan de stalen kabel worden gerecycled.

CW/OFF/CCW moet op de CW-positie worden ingesteld en de stalen kabel mag niet worden omgekeerd gerecycled. Het automatische apparaat moet in handmatige kabel worden geplaatst voedingsmodus, en de stalen kabel moet met beide handen worden gerecycled en geplaatst in de trommel. De lengte van elke recycling is ongeveer 6-12 inch. De waterstroom uit de spoelleiding kan ook de staalkabel worden gewassen en verder worden gerecycled de stalen kabel. Wanneer de baggerkop bijna naar buiten komt, laat u de voet los schakelaar om de trommel te stoppen met draaien. Trek de baggerkop niet rechtstreeks uit de pijpleiding terwijl de machine draait, omdat dit zweepslagen kan veroorzaken.

Zet de schakelaar in de UIT-stand, trek de stekker uit het stopcontact en trek de resterende stalen kabel uit de pijpleiding en plaats deze in de trommel. Vervang indien nodig de baggerkop en ga door met ander werk. De pijpleiding moet worden ontstopt meerdere keren achter elkaar om volledig ontstopt te worden.

Onderhoudsrichtlijnen

Zorg ervoor dat de schakelaar van de machine in de uit-stand staat en dat de stekker in het stopcontact zit. aangesloten voordat u de machine onderhoudt en afstelt. Draag altijd Draag een veiligheidsbril en handschoenen bij onderhoudswerkzaamheden.

Stalen kabel

Na gebruik moeten de kabels met schoon water worden afgespoeld om corrosie van de kabels te voorkomen. verschillende chemicaliën die worden gebruikt om de pijp schoon te maken. Periodieke toepassing en onderhoud met roestwerend middel. Nadat de kabel droog en schoon is, de plaat terug naar de trommel, kunt u het overtollige roestmiddel met een doek afvegen.

Breng geen roestbescherming aan op draaiende kabels. De draaiende kabels zullen beschadigen uw handen, en het roestwerende middel zal overal terechtkomen.

Schoonmaak

U kunt het apparaat schoonmaken met warm zeepsop, maar laat het water niet in het apparaat komen. motor of andere elektrische componenten, om ervoor te zorgen dat de machine volledig is droog, en sluit hem dan aan voor praktisch gebruik.

Smerend

Het is noodzakelijk om de lagers te smeren bij het verwijderen en vervangen van de kabel trommel.

Volledige machineopslagomgeving

Wanneer de machine uitgeschakeld is, bewaar deze dan altijd op een droge, geventileerde plaats zonder corrosieve gassen. omgeving.

Verwijderen/installeren van de riem

1. Verwijder de beschermkap van de band en gebruik de baggermachine niet wanneer er is geen omslag omslag.
2. Verwijder met de inbussleutel in de gereedschapstas de twee vastzittende inbusschroeven op het vierkante staal onder de motorbasis, en druk de motor krachtig aan. Op dit

Na verloop van tijd raakt de riem op de trommel los en kunt u de riem met de hand vastpakken.

1. Volg de omgekeerde stap en monteer een nieuwe riem.

Vervang de veer

Vervang de beschadigde of versleten veren

Verwijder de veer uit de trommel

1. Trek de resterende kabels uit de trommel.
2. De machine is een gesloten trommel: er zit een 70 cm lange korte veer in de trommel, de hoofdkabel moet de schroef losmaken die de lange veer verbindt; de machine is

open trommel: de schroef waarmee het uiteinde van de veer aan de wand van de trommel is bevestigd.

1. Verwijder alle veren (behalve de korte veren) uit de trommel.

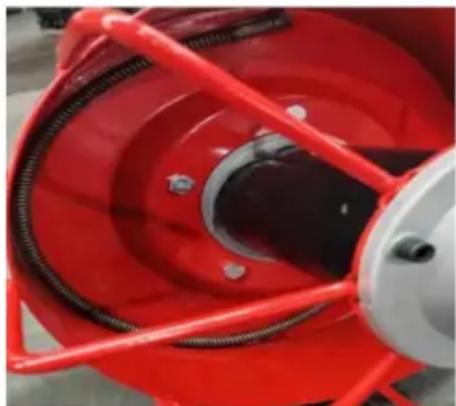

Installeer de nieuwe veer

1. Om de installatie van de veer eenvoudig te maken, maakt u de nieuwe veer volledig los. Wees voorzichtig bij het verwijderen van de verpakking van de veer; de veer is elastisch en kan de operator verwonden.
2. De trommel is gesloten: verbind de lange veer direct met de korte veer en bevestig deze in de trommel. De trommel is open: steek de veer door het gat van het hoedvormige onderdeel.
3. Duw de veer met de hand in de trommel (draag altijd handschoenen bij het werken met de machine).

De veer moet tegen de klok in worden opgerold.

De veer in de trommel is in de gewenste richting gewikkeld.

1. De machine is de schroef die het uiteinde van de veer met de open trommel bevestigt.
2. Plaats de overige veren in de trommel.

Bijlage

Alleen de volgende accessoires kunnen samen met de baggermachine worden gebruikt; accessoires die voor andere machines worden gebruikt, kunnen niet op de baggermachine worden gebruikt. Om verschillende ongelukken te voorkomen, gebruik de hieronder aanbevolen bijlagen.

kan niet worden gebruikt op de baggermachine. Om verschillende ongelukken te voorkomen, gebruik de aanbevolen bijlagen die hieronder worden vermeld.

	Nummer	Beschrijving
	1	Leren handschoenenPVC-handschoenen
	1	Buitenzeskantsleutel
	2	Schep baggerkop
	2	Type C baggerkop
	2	Olijvendregkop
	4	Afgezaagde kop
	2	* Baggeren 1

Vereisten voor machineopslag

Door motoren aangedreven elektrische apparatuur en veren moeten worden opgeslagen in een droge, geventileerde ruimte zonder corrosieve gassen en beschermd tegen regen.

De machine moet worden afgesloten om ongetrainde mensen of kinderen te vermijden. Het gereedschap kan ernstige schade toebrengen aan ongetrainde mensen.

Onderhoud en service

WAARSCHUWING

Als er zich problemen met de reparatieservice voordoen, ook al staan ze hierboven niet vermeld, neem dan contact met ons op.

Stuur het gereedschap onmiddellijk naar het geautoriseerde reparatiecentrum van het bedrijf of retourneer het naar de fabriek.

Gebruik bij het repareren van de machine de gespecificeerde onderdelen. Gebruik van niet-goedgekeurde onderdelen kan schade aan de machine of andere ernstige ongevallen veroorzaken.

Voor vragen over het gebruik en de functionaliteit van het gereedschap kunt u contact opnemen met het bedrijf.

Neem contact op met de afdeling Technische Diensten of bezoek de website www.vevor.com/support voor meer informatie en de meest recente informatie van het geautoriseerde servicecentrum.

Foutdiagnose

Vraag	Oorzaak	Oplossing
Lente geknoopt of gebroken	De lente spant zich te veel in veel kracht.	Gebruik geen geweld om te bediener de lente, laat het baggeren hoofd werkt normaal. 1/2
	De veer past niet de grootte van de pijpleiding.	"is geschikt voor pijpen variërend van 3" tot 4".
	Motoromkering.	Gebruik alleen de achteruit functie wanneer de ontstoppingskop zit vast in een verstopping.
	De veer is gecorrodeerd door zure stoffen.	Regelmatig schoonmaken en Smeer de staalkabels.
	De veer is ernstig versleten. Vervang	door een nieuwe veer.
	De veer is niet goed ondersteund.	Ondersteun de veer op de juiste manier, zie de instructies in de gebruiksaanwijzing.
Druk op de voetschakelaar, de trommel zalniet roteren. Wanneeropnieuw ingedrukt,opnieuw opstarten.	Het pedaal of de slang is defect. Vervang defecte componenten.
	De microschakelaar isgebrekkig.	Vervang de microcontrollerschakelaar.
De trommel kan alleendraaien in éénrichting.	De achteruitrijschakelaar is defect. Vervang de schakelaar.
Als de macht isaangesloten of devoetschakelaar isingedrukt, deaardingbescherming islosgekoppeld.	Het netsnoer is beschadigd. Vervang met nieuwe draden.
	Kortsluiting in de motor.	Stuur de motor naar deaangewezen locatie voorreparatie.
	Er is een probleem met deontkoppelingsfunctie van deaardingsbeveiligingscircuit.	Vervang door nieuwe draden ende aarding loskoppelenbeschermingscircuitapparaat.
	De motor is vochtig, deDe schakelkast of stekker is kapot.	Ga naar de aangewezen reparatiecentrum voor reparaties.

FCC-informatie:

LET OP: Wijzigingen of aanpassingen die niet uitdrukkelijk door de

partij die verantwoordelijk is voor de naleving, kunnen de bevoegdheid van de gebruiker om

de apparatuur te bedienen, ongeldig maken!

Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden:

1) Dit product kan schadelijke interferentie veroorzaken. 2) Dit product moet alle ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.

WAARSCHUWING: Wijzigingen of aanpassingen aan dit product die niet uitdrukkelijk door ons zijn goedgekeurd, kunnen de bevoegdheid van de gebruiker om het product te gebruiken, ongeldig maken.

Let op: Dit product is getest en voldoet aan de limieten voor een klasse

B digitaal apparaat overeenkomstig Deel 15 van de FCC-regels. Deze limieten zijn bedoeld om redelijke bescherming te bieden tegen schadelijke interferentie in een woonomgeving.

Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen, en indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, kan het schadelijke

interferentie met radiocommunicatie veroorzaken. Er is echter geen garantie dat

interferentie niet zal optreden in een bepaalde installatie. Als dit product schadelijke interferentie met de radio- of televisieontvangst veroorzaakt, wat kan worden vastgesteld door

het product uit- en weer in te schakelen, wordt de gebruiker aangemoedigd om te proberen het probleem te verhelpen.

verstoring door een of meer van de volgende maatregelen.

ÿ Heroriënteer of verplaats de ontvangstantenne.

ÿ Vergroot de afstand tussen het product en de ontvanger.

ÿ Sluit het product aan op een stopcontact op een ander circuit dan dat waarop de ontvanger is aangesloten.

ÿ Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

Correcte verwijdering

Dit product valt onder de bepalingen van de Europese Richtlijn 2012/19/EU.

Het symbool met een doorgestreepte afvalbak geeft aan dat de

product vereist aparte afvalinzameling in de Europese Unie. Dit

is van toepassing op het product en alle accessoires die met dit symbool zijn gemarkeerd. Producten

Als zodanig gemarkeerde artikelen mogen niet bij het normale huisvuil worden gegooid, maar moeten naar een inzamelpunt voor recycling van elektrische en elektronische apparaten gebracht.

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

VK

REP

YH CONSULTING LIMITED.

Technische ondersteuning en e-
