Tipo di prodotto	Pulitore di scarichi a tamburo (drenatore)
Marca	Vevor
Modello	D1000
Diametro tubi compatibili	2-4 pollici (50-100 mm)
Lunghezza e diametro del cavo	3/8" (10 mm): 50-100 piedi (15-30 m); 1/2" (12 mm): 50-100 piedi (15-30 m)
Capacità del tamburo	3/10" x 50 ft, 3/8" x 50/75/100 ft, 1/2" x 50/75/100 ft
Velocità del tamburo (a vuoto)	216/178 giri/min
Motore	Universale AC reversibile, 115 V/60 Hz o 230 V/50 Hz, 1700/1400 giri/min, 180-550 W
Alimentazione	Elettrica con protezione GFCI (interruttore differenziale)
Funzioni principali	Pulizia scarichi, rotazione CW/CCW, avanzamento manuale o automatico, interruttore a pedale
Teste di pulizia incluse	Pala, tipo C, oliva, dentellata
Accessori forniti	Guanti in pelle/PVC, chiave esagonale, fasce di pulizia manuali
Sicurezza	GFCI, copricinghia, guanti, occhiali, arresto di emergenza a pedale
Manutenzione e pulizia	Pulire con acqua calda e sapone, asciugare completamente; lubrificare i cuscinetti; conservare in luogo asciutto
Ricambi e riparabilità	Cavo, cinghia, teste di pulizia, molle, interruttore – riparazione presso centro autorizzato
Informazioni generali	Prodotto da Shanghai Muxin Muye Co., Ltd.; assistenza su www.vevor.com/support

Domande frequenti - D1000 Vevor

Come installare le ruote sul pulitore D1000?

Posizionare le due ruote orientabili anteriormente e le due ruote universali posteriormente. Utilizzare la chiave esagonale fornita per avvitare le viti. Ogni ruota universale ha 4 viti, ogni ruota orientabile ha 2 viti.

Quale cavo utilizzare per tubi da 3 pollici?

Per un tubo da 3 pollici, utilizzare un cavo da 1/2 pollice (12 mm) o 3/8 pollice (10 mm). Il cavo 1/2" è più adatto per tubi da 3" a 4".

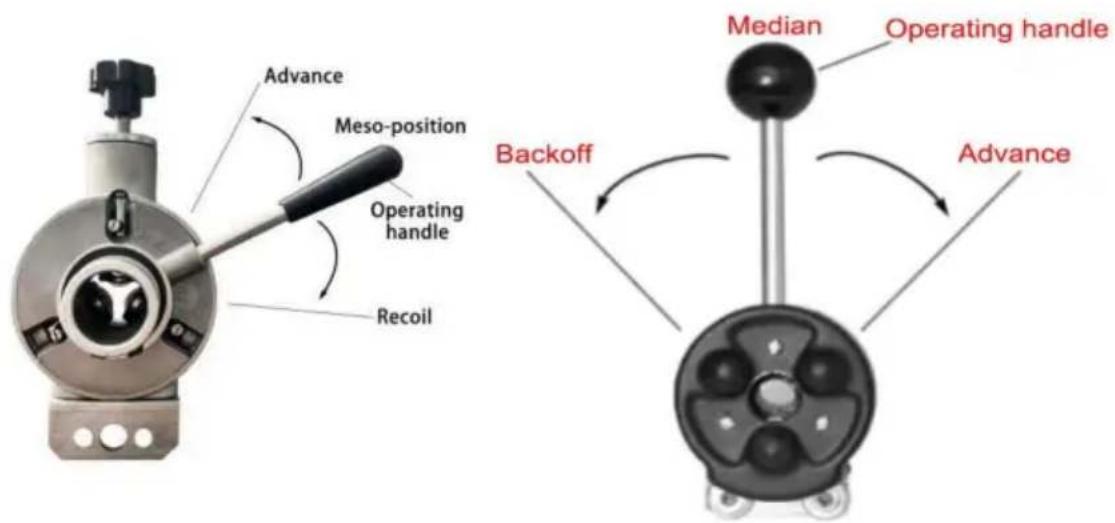

Come utilizzare la funzione di avanzamento automatico?

Stringere la vite a testa zigrinata del dispositivo automatico fino a quando la molla non può più essere rimossa. Posizionare l'interruttore su CW, premere il pedale, quindi spingere la maniglia di comando verso sinistra per avanzare o verso destra per arretrare.

Cosa fare se la testa di pulizia rimane bloccata in un intasamento?

Rilasciare il pedale, posizionare l'interruttore su OFF. Provare a rimuovere il cavo manualmente. Se non funziona, passare in CCW, tenere il cavo con entrambe le mani e premere brevemente il pedale per rilasciare la tensione. Una volta sbloccato, tornare in CW.

Come pulire e manutenere il cavo d'acciaio?

Dopo l'uso, lavare il cavo con acqua pulita per rimuovere le sostanze chimiche. Applicare un antiruggine, asciugare l'eccesso con un panno. Non lubrificare mai un cavo in rotazione.

Quali dispositivi di protezione devo indossare?

Indossare sempre occhiali di sicurezza, guanti in pelle o PVC, stivali di gomma e, se necessario, una maschera o un respiratore in caso di prodotti chimici.

Come sostituire la cinghia di trasmissione?

Rimuovere il coperchio di protezione, svitare le due viti esagonali sotto la base del motore, premere il motore per allentare la cinghia, quindi rimuoverla. Installare una nuova cinghia seguendo i passaggi inversi.

Il motore non si avvia quando premo il pedale, cosa fare?

Verificare che il pedale e il flessibile non siano danneggiati. Testare il GFCI premendo il pulsante test (la spia deve spegnersi) quindi resettare. Se il problema persiste, il microinterruttore o il cavo potrebbe essere difettoso.

Posso usare la macchina per tubi di oltre 4 pollici?

No, il D1000 è progettato per tubi da 1 ½" a 4". Per diametri superiori, utilizzare un modello adatto. Usare un cavo troppo lungo o spesso può danneggiare la macchina.

Come conservare la macchina dopo l'uso?

Pulire e asciugare completamente la macchina, riavvolgere il cavo nel tamburo, rimuovere la testa di pulizia e riporla. Conservare in un luogo asciutto, ventilato, al riparo dalla pioggia e da gas corrosivi. Bloccare l'accesso per evitare usi non autorizzati.

MANUALE UTENTE D1000 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

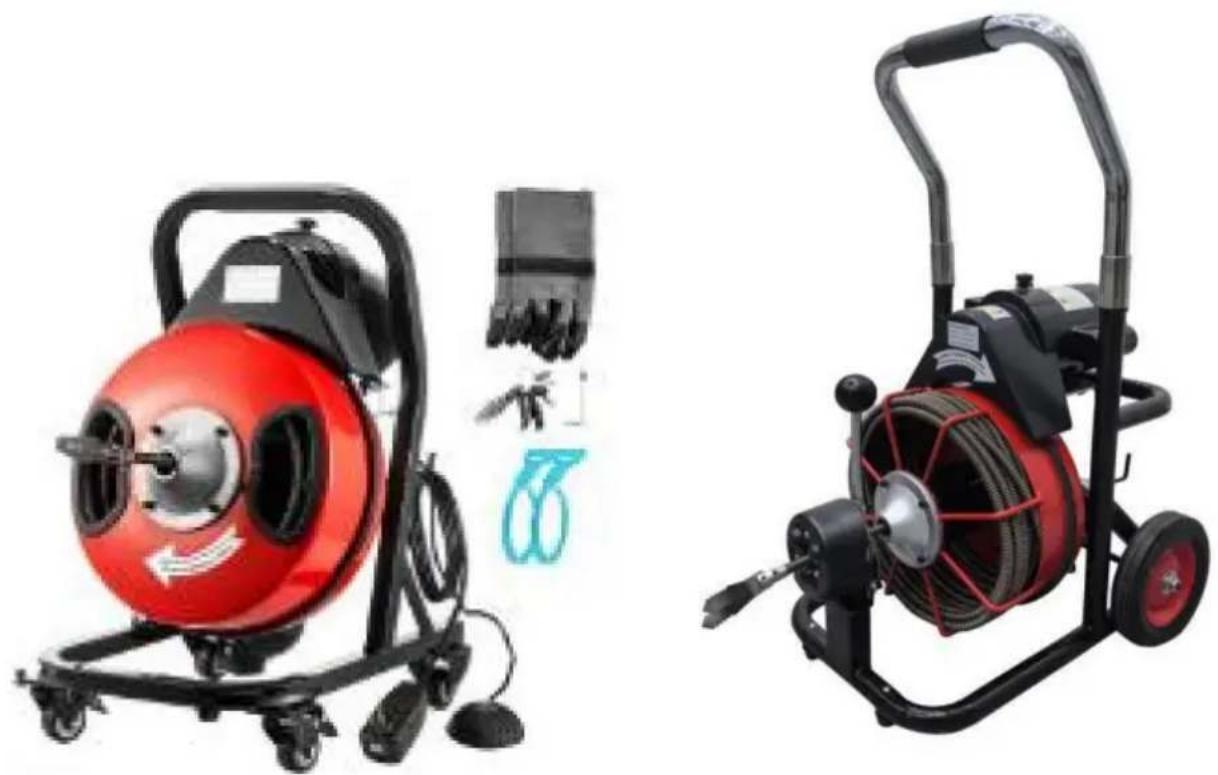

PULITORE PER SCARICHI

MODELLO: D1000

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

PULITORE PER SCARICHI

MODELLO: D1000

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

ISTRUZIONI

Prefazione

Innanzitutto, desideriamo esprimere i nostri più sentiti ringraziamenti ai clienti che hanno acquistato la nostra attrezzatura. Questo manuale è destinato al servizio clienti per migliorare l'uso di questa attrezzatura. Ci auguriamo che i prodotti e i servizi dell'azienda vi offrano la cortesia del canale.

Promemoria importante: per

la vostra sicurezza, prima di montare e utilizzare tali prodotti, dovete leggere il presente manuale per chiarire il funzionamento specifico, l'applicazione e gli eventuali problemi di questa apparecchiatura.

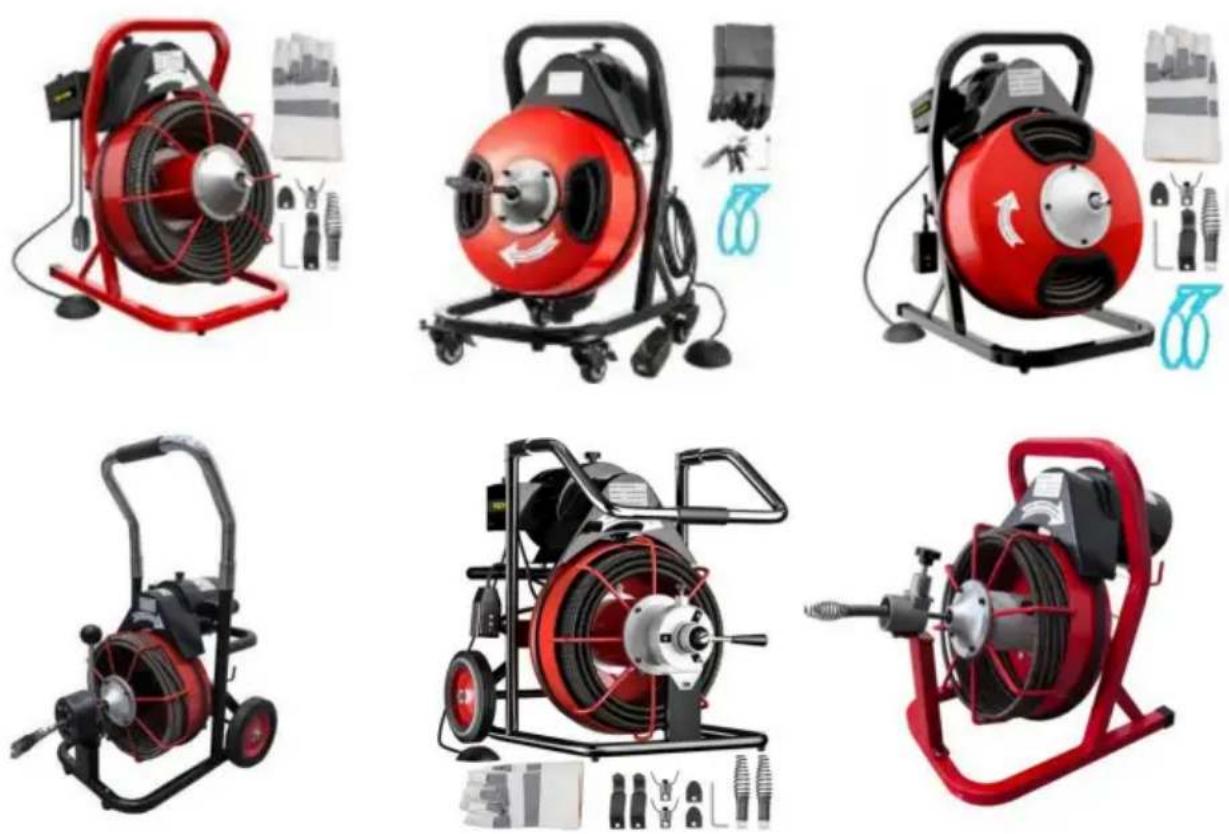

Esposizione di modelli di pulitori per scarichi

Segnaletica di sicurezza:

In questo manuale operativo e sulla macchina, simboli di sicurezza e parole di avvertenza vengono utilizzati per trasmettere importanti informazioni di sicurezza. Questa sezione ti aiuterà a migliorare la tua comprensione di questi simboli di sicurezza e parole di avvertenza.

Questo è un simbolo di avvertenza di sicurezza utilizzato per ricordare o avvertire di potenziali pericoli o lesioni personali. Si prega di seguire tutti i consigli di sicurezza per evitare possibili lesioni

o la morte.

AVVERTENZA

Un'avvertenza indica una situazione pericolosa che, se non evitata, può provocare morte o lesioni gravi.

ATTENZIONE

Fai attenzione, indica una situazione pericolosa. Se non può essere evitato, può causare lesioni moderate o lievi.

AVVISO

Si noti che rappresenta informazioni relative alla protezione della proprietà e alla sicurezza.

Questo simbolo indica che prima di utilizzare la macchina, leggere attentamente le istruzioni.

manuale operativo attentamente. Il manuale operativo contiene importanti informazioni di sicurezza e corrette modalità operative.

Questo simbolo indica che quando si utilizza la macchina, indossare sempre

occhiali di sicurezza con piastre protettive e funzioni di protezione degli occhi per ridurre il rischio di lesioni agli occhi.

Questo simbolo indica il pericolo per le mani, le dita o altre parti del corpo di rimanere impigliati nel cavo della draga.

Il simbolo indica il pericolo di scossa elettrica.

Il simbolo indica il pericolo di essere coinvolti nella cinghia e nella puleggia.

Istruzioni di sicurezza

Si prega di leggere attentamente tutte le precauzioni di sicurezza e le istruzioni di sicurezza. La mancata osservanza di queste istruzioni di sicurezza può causare scosse elettriche, incendi o lesioni gravi. Si prega di attenersi scrupolosamente alle presenti precauzioni e linee guida di sicurezza.

Misure di sicurezza sul posto di lavoro

1. Mantenere il posto di lavoro pulito e completamente illuminato. Il caos e l'ambiente buio sono facili da causare incidenti di sicurezza. Gli incendi devono essere prevenuti.
2. Non utilizzare utensili elettrici in ambienti pericolosi come quelli infiammabili ed esplosivi, come liquidi, gas o polveri infiammabili ed esplosivi. Gli utensili elettrici possono creare scintille che possono incendiare la polvere o il gas.
3. Quando si utilizza la macchina, tenere il personale non pertinente (inclusi bambini, astanti, non personale, ecc.) lontano dal luogo di lavoro. Interferenze non pertinenti possono compromettere il corretto utilizzo dello strumento.

Sicurezza elettrica

Gli utensili con protezione di messa a terra devono essere inseriti in prese conformi con le normative di messa a terra. Non cambiare la spina in nessun momento e non utilizzare qualsiasi altro adattatore. Se si sospetta che la presa non abbia la protezione di messa a terra, allora dovresti chiedere a un elettricista qualificato di ispezionarla. Se si verifica un guasto elettrico, la protezione di messa a terra fornirà una resistenza minore, consentendo alla corrente di entrare direttamente nel terreno senza passare attraverso l'operatore stesso.

Gli utensili con protezione di messa a terra devono essere inseriti in prese conformi con le normative di messa a terra. Non cambiare la spina in nessun momento e non utilizzare qualsiasi altro adattatore. Se si sospetta che la presa non abbia la protezione di messa a terra, allora dovresti chiedere a un elettricista qualificato di ispezionarla. Se si verifica un guasto elettrico, la protezione di messa a terra fornirà una resistenza minore, consentendo alla corrente di entrare direttamente nel terreno senza passare attraverso l'operatore stesso. Non

esporre gli utensili elettrici alla pioggia e all'umidità, che aumenteranno il rischio di scossa elettrica.

Non danneggiare il cavo di alimentazione della scheda di cablaggio. Non utilizzare il cavo di alimentazione per trascinare o tirare l'utensile elettrico. Tenere il cavo di alimentazione lontano da calore, olio, oggetti taglienti o oggetti in movimento. Un cavo di alimentazione danneggiato o impigliato aumenta il rischio di scosse elettriche.

Non danneggiare il cavo di alimentazione della scheda di cablaggio. Non utilizzare il cavo di alimentazione per trascinare o tirare l'utensile elettrico. Tenere il cavo di alimentazione lontano da calore, olio, oggetti taglienti o oggetti in movimento. Un cavo di alimentazione danneggiato o impigliato aumenta il rischio di scosse elettriche.

Precauzioni per la sicurezza personale

1. Quando si utilizzano utensili elettrici, mantenere la mente lucida e prestare attenzione al lavoro. Non usare utensili elettrici quando sei stanco o sotto l'effetto di droghe,

alcol o farmaci. Se si è negligenti nell'uso, ciò può portare a incidenti con lesioni gravi.

1. Vestiti in modo appropriato. Non indossare abiti larghi o gioielli. Tieni vestiti, capelli e guanti lontani dalle parti in movimento. Abiti larghi, gioielli e capelli lunghi tendono a rimanere facilmente impigliati nelle parti in movimento.
2. Non avviare la macchina inconsciamente; assicurarsi che l'interruttore sia spento prima di inserirla nella presa. Quando si trasporta un elettroutensile, se le dita toccano accidentalmente l'interruttore in stato di avvio, si verificherà un incidente di sicurezza.
3. Tutti gli strumenti di regolazione, come le chiavi inglesi, devono essere puliti prima dell'avvio della macchina. Questi utensili sono molto pericolosi quando vengono a contatto con le parti in movimento della macchina, e possono facilmente causare incidenti con lesioni personali.
4. Mantenere l'equilibrio e non perderlo durante l'utilizzo della macchina. Ciò ti fornirà un migliore controllo in situazioni impreviste.
5. Utilizzare correttamente i dispositivi di protezione individuale e indossare sempre occhiali di sicurezza. I dispositivi di protezione individuale includono maschere antipolvere, scarpe antiscivolo, caschi rigidi o dispositivi di protezione termica. L'uso appropriato di questi dispositivi di protezione individuale ridurrà il verificarsi di incidenti con lesioni personali.

Uso e manutenzione degli utensili

1. Non abusare degli strumenti e svolgere il lavoro corrispondente secondo lo scopo degli strumenti. La selezione ragionevole degli strumenti per completare il lavoro secondo il suo scopo progettato produrrà il doppio del risultato con metà dello sforzo, ed è sicuro.
2. Se l'interruttore della macchina non funziona correttamente, interrompere l'utilizzo della macchina. Qualsiasi apparecchiatura il cui interruttore non funziona è molto pericolosa e deve essere riparata immediatamente.
3. Prima di regolare gli utensili o sostituirli, è necessario scollegare l'alimentazione elettrica. Tali misure possono prevenire il rischio di avviare accidentalmente lo strumento.
4. Fare attenzione a non riporre gli utensili elettrici in luoghi accessibili a persone non autorizzate, in particolare bambini. Perché gli utensili elettrici sono molto pericolosi per persone non addestrate.
5. Mantenere con cura gli utensili per garantire che la testa e la lama siano affilate. Una corretta manutenzione e il mantenimento della lama affilata possono ridurre i nodi e controllare facilmente i cavi.
6. Controllare regolarmente gli utensili per verificare che la posizione delle parti mobili sia corretta, che le parti non siano danneggiate o che non ci siano altri danni che possano compromettere il normale utilizzo degli strumenti. In tal caso, assicurati di ripararli prima dell'uso. Molti incidenti sono dovuti a manutenzione impropria degli utensili.
7. Utilizzare solo gli accessori consigliati. Accessori adatti per uno strumento possono essere pericolosi per un altro strumento.

Servizio

Il servizio di manutenzione della macchina deve essere effettuato dal personale che ha superato la valutazione del produttore, altrimenti si verificheranno incidenti con lesioni.

Si prega di seguire rigorosamente le istruzioni del manuale operativo per utilizzare la macchina e sostituire gli accessori specificati dal produttore.

In caso contrario, si verificherà una scossa elettrica o un incidente con lesioni. Interrompere tutti i collegamenti elettrici prima dei lavori di manutenzione per evitare scosse elettriche e avviamento accidentale.

Altre precauzioni di sicurezza: avvisare!

Questa sezione contiene importanti informazioni sulla sicurezza di questo strumento.

Si prega di leggere attentamente le informazioni di sicurezza prima di utilizzare la drum machine. In caso contrario, potrebbe verificarsi una scossa elettrica, un incendio o gravi lesioni personali. Si prega di prestare attenzione e conservare queste istruzioni di sicurezza!

L'uso della macchina draga è sicuro.

1. Si prega di indossare i guanti operativi forniti in modo casuale ed è vietato indossare stracci o guanti di cotone per tenere il cavo di dragaggio, in modo che non vi sia il rischio di essere coinvolti dal cavo di dragaggio e causare lesioni.
2. Non azionare la macchina quando il coperchio della cinghia è stato rimosso. Le dita sono a rischio di essere coinvolte dalla cinghia e dalla puleggia.
3. Non girare la testa della draga quando la macchina è in funzione. In questo modo, la sollecitazione del cavo è troppo grande e produce coppia, nodo e persino rottura, causando incidenti con lesioni più gravi.

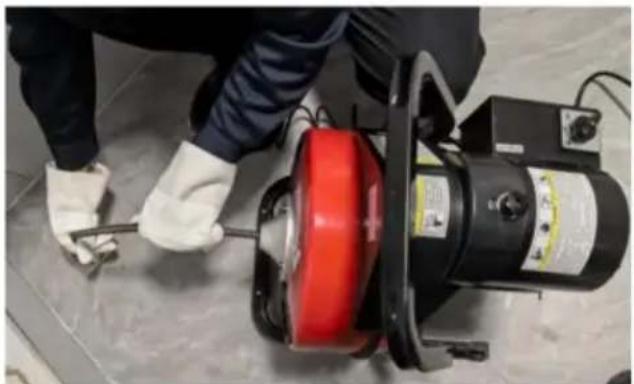

4. Utilizzare la mano guantata per azionare il cavo, in modo che la mano possa sentire il movimento del cavo, in modo da evitare che il cavo si torca, si annodi o addirittura si rompa, e così via, per evitare il verificarsi di incidenti con lesioni.
5. La macchina è a due piedi di distanza dall'ingresso del tubo. Una distanza troppo grande può causare l'attorcigliamento e l'annodamento dei cavi.
6. La macchina è progettata per essere azionata da una sola persona e l'operatore può controllare solo l'interruttore a pedale e il cavo d'acciaio. Una volta che la testa della draga si ferma rotante, fermare la macchina, in modo da evitare la coppia del cavo, il nodo e persino rotture e così via, per evitare il verificarsi di incidenti con lesioni.
7. Non invertire la direzione della macchina a meno che non sia espressamente indicato nel manuale. Ciò può danneggiare facilmente i cavi e viene solitamente utilizzato per rimuovere la testina dal blocco.
8. Non toccare il tamburo del cavo in esecuzione e il tubo guida con le mani. A meno che la macchina non si fermi, la mano entra nel cestello. Altrimenti, la mano sarà danneggiata dalle parti rotanti.
9. Non indossare abiti larghi o collane di gioielli; tenere capelli e vestiti lontani dalle parti in movimento. Vestiti larghi, collane di gioielli e capelli possono essere facilmente catturati dalle parti in movimento e creare pericolo.
10. Durante il funzionamento e l'uso della macchina dragante, utilizzare dispositivi di protezione individuale appropriati per la sicurezza. Le fogne solitamente contengono molti gas nocivi e sostanze nocive per l'organismo umano. L'equipaggiamento di protezione personale idoneo per la sicurezza comprende occhiali di sicurezza, guanti protettivi e qualsiasi altra attrezzatura di sicurezza, come maschere, guanti di gomma, coperte protettive, stivali con punta in acciaio, ecc.
11. Mantenere l'igiene personale, lavare le mani e altre parti del corpo con acqua calda e sapone, e non mangiare o bere durante i lavori di dragaggio per evitare di inalare sostanze tossiche.
12. Non utilizzare la macchina in acqua o in ambienti umidi, poiché ciò potrebbe aumentare il rischio di scosse elettriche.
13. Utilizzare la macchina solo per dragare tubi che corrispondono alla capacità di lavoro della macchina secondo le specifiche operative. Qualsiasi altro utilizzo della macchina aumenterà la probabilità di incidenti pericolosi.

Panoramica del prodotto, parametri tecnici e configurazione standard

Panoramica del prodotto

La macchina dragante a tamburo con il cavo d'acciaio corrispondente può dragare tubi di diametro da 1 ½" a 4". Possono essere utilizzati cavi da 3/8" da 50-100 piedi e 1/2" da 50-100 piedi (diametro del tamburo a molla da 1/2" per 100 piedi). La macchina dragante automatica non viene utilizzata per dragare il blocco principale. La macchina è azionata da un motore universale da 250 W / 370 W / 550 W con un sistema di protezione di terra. Un interruttore differenziale (GFCI) è integrato nel circuito e il motore può essere acceso/spento tramite l'interruttore a pedale pneumatico. Il cavo IW ha un'anima solida che impedisce i nodi, è durevole e ha un giunto attaccato per collegare la testa di dragaggio.

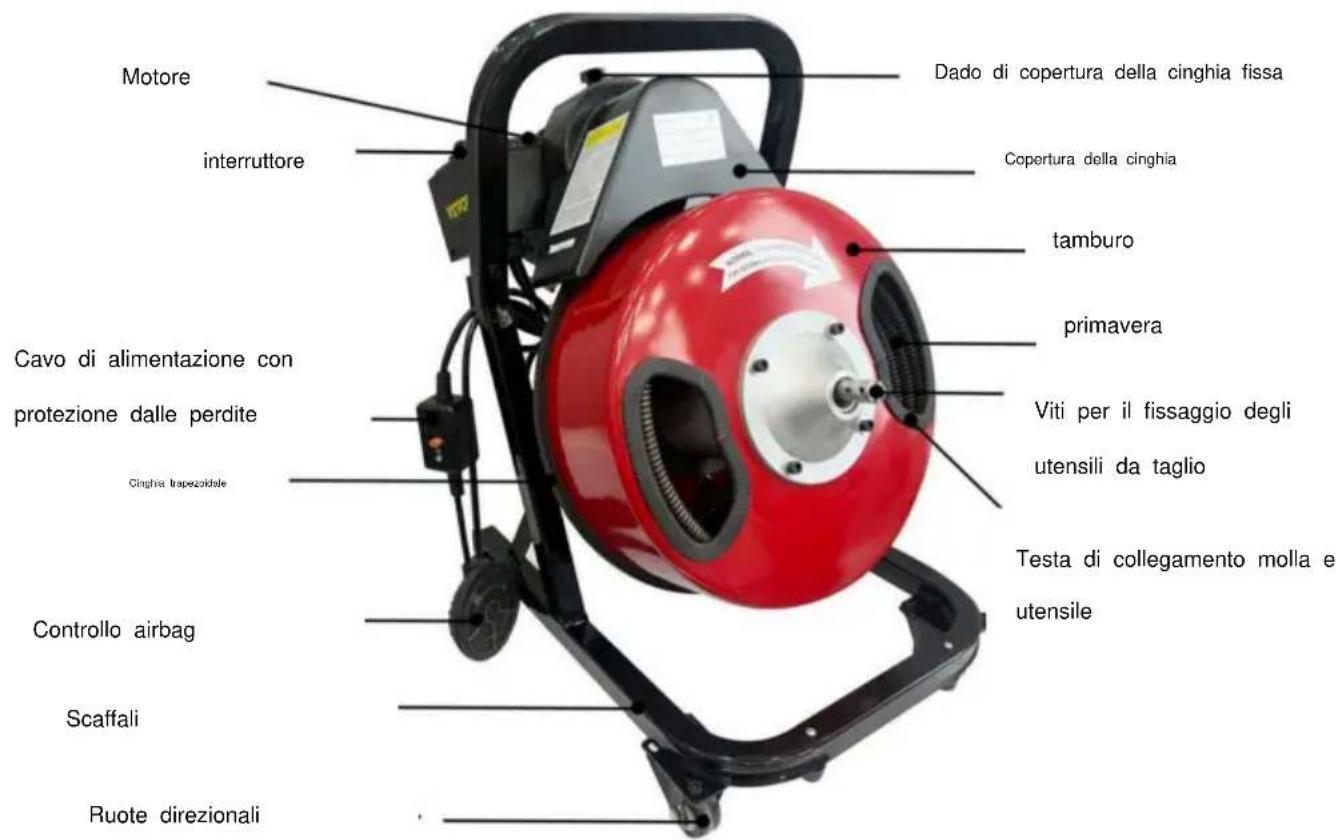

Nome di ciascuna parte.

Parametro tecnico

Macchina draga a tamburo

Diametro del tubo (a seconda della scelta del cavo, anche la dimensione del tubo è diversa, vedere la tabella sottostante).

Dimensioni del cavo d'acciaio	calibro	Lunghezza del tubo
	In.	piedi (M)
3/8ÿ (10 mm)	2— 4	50 (15 milioni)-100 (30 milioni)
1/2ÿ (12 mm)	2— 4	50 (15 milioni)-100 (30 milioni)
3/10ÿ	2— 4	50 (15 milioni)

Capacità del tamburo

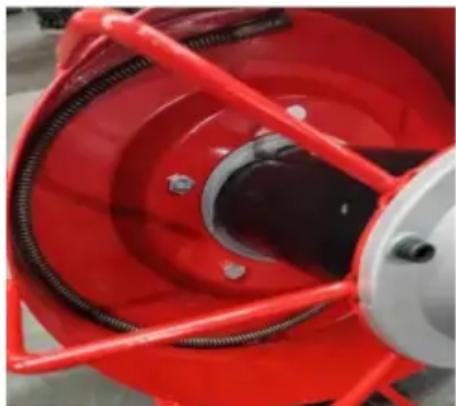

Tamburo in acciaio standard. Sei tipi di molle: 3/10" x 50 piedi, 3/8" x 50 piedi, 75, 100 piedi e 1/2" x 50 piedi, 75 e 100 piedi.

Velocità del tamburo della fune: 216/178 giri/min (senza carico).

Motore:

Tipo: motore AC bifase universale reversibile da 115 V/60 Hz, 230 V/50 Hz.

Velocità del motore: 1700 giri/min / 1400 giri/min.

Potenza di uscita: 180 W / 250 W / 370 W / 550 W.

Configurazione standard

Tutte le macchine dragatrici a tamburo sono dotate di un paio di guanti per macchine dragatrici e due strisce di dragaggio manuali in plastica (utilizzate da sole per un semplice intasamento). La macchina dragatrice a tamburo può essere utilizzata per dragare il tubo di dimensione corrispondente. Se la progettazione, la costruzione e l'installazione della condotta sono libere, e il blocco non è molto grave, allora è efficace per lavorare e non danneggerà la macchina. Si consiglia di utilizzare l'endoscopio del tubo per comprendere l'ostruzione all'interno della conduttura prima del dragaggio, quindi utilizzare la macchina dragante per dragare. La macchina draga non riesce a rimuovere tutti gli intasamenti.

Montaggio della macchina e consigli speciali

Montare le ruote (con 4 ruote)

1. Estrarre il pacchetto accessori con le ruote e le parti standard installate dalla macchina, togliere le 4 ruote (due ruote direzionali, due ruote universali) e le parti standard, trovare il pacchetto degli utensili e aprirlo, estrarre la chiave esagonale e utilizzare la chiave esagonale per avvitare la vite della ruota.
2. Mettere due ruote direzionali sulla parte anteriore della macchina e due ruote universali sul retro della macchina (nota: la ruota universale ha 4 viti per ruota e ogni ruota direzionale ha 2 viti). Il bracciolo può essere ripiegato.

Ispezione della macchina

Prima di utilizzare la macchina, seguire i seguenti passaggi per controllare la macchina al fine di evitare incidenti non necessari, come scosse elettriche, deformazione dei cavi, rotture e così via.

Indossare sempre occhiali di sicurezza, guanti e altri dispositivi di protezione adeguati, come protezione chimica, guanti protettivi, ecc.

1. Controllare i guanti della macchina dragante per confermare che non vi siano danni, usura o parti allentate; altrimenti, queste parti possono facilmente impigliarsi nel cavo d'acciaio e causare pericolo. I guanti proteggono la mano dai cavi d'acciaio rotanti. Se i guanti sono danneggiati, usurati o allentati, sostituirli con guanti nuovi prima di utilizzare la macchina dragante.

Pulire la macchina con guanti in pelle o materiale PVC.

1. Controllare il cavo di alimentazione, la protezione da interruzione del circuito di messa a terra (GFCI) e la spina. Se la spina è danneggiata, deformata o non ha il terminale di messa a terra, oppure se il filo è danneggiato, sostituire immediatamente la macchina e interromperne l'utilizzo.
2. Pulire l'olio, il grasso e la polvere dalle parti dell'impugnatura e dei comandi per ridurre il verificarsi di vari pericoli e controllare facilmente la macchina.
3. Assicurarsi che l'interruttore a pedale sia correttamente collegato alla macchina e che possa essere utilizzato normalmente. Non utilizzare la macchina senza l'interruttore a pedale oppure se l'interruttore a pedale è danneggiato.
4. Controllare se la posizione delle parti mobili della macchina è corretta, se le parti sono danneggiate o se ci sono altre condizioni di danno che potrebbero compromettere il normale utilizzo degli utensili. In tal caso, ripararli prima dell'uso.
5. Controllare se l'etichetta di avvertenza sulla macchina è attaccata e chiaramente leggibile. Non utilizzare la macchina senza l'etichetta di avvertenza.

1. Controllare che la copertura della cinghia sia saldamente installata e utilizzabile e non azionare la macchina mancante del coperchio della

cinghia. Pulire e rimuovere i detriti sulla testina e sul cavo e controllare l'usura o danni. Il contenuto dell'ispezione include:

Usura: il cavo è fatto di filo tondo, se il cerchio esterno diventa piatto, allora l'usura è grave, è necessario sostituirlo.

Cavo nodo: i cavi in acciaio non sono dritti, leggermente curvi, è accettabile. Nel nodo, quindi il cavo d'acciaio viene piegato e lo spazio tra l'anello del filo d'acciaio e l'anello è molto grande, meno di 15 piegature possono essere raddrizzate. Ma tutti i nodi di filo accelereranno il danneggiamento del cavo. Pertanto, se c'è un più grave nodo, il cavo deve essere sostituito immediatamente.

Corrosione: è causata dai cavi conservati in un ambiente umido o erosi da sostanze chimiche, la corrosione può danneggiare i cavi e deve essere sostituito immediatamente.

Tutti questi fattori possono causare distorsioni, annodamenti o fratture dei cavi, assicurando che i cavi siano completamente rimessi a posto e non espongano

più di 2 cavi all'esterno, che possono evitare incidenti con lesioni causate da frustate alla persona al momento dell'avvio della macchina.

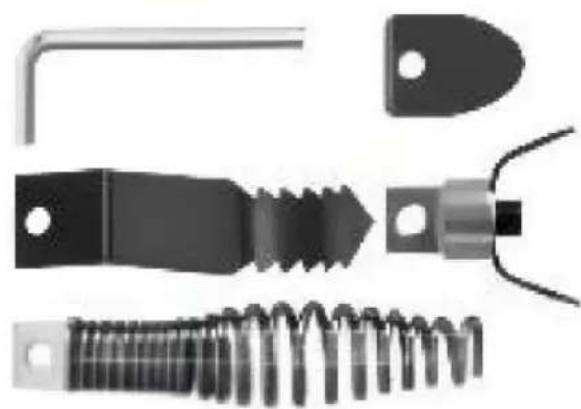

1. Controllare che la testa di dragaggio sia affilata, altrimenti sostituirla

testa di dragaggio della lama. Il dragaggio della testa non è affilato e ciò influirà sul dragaggio effetto, che provoca la piegatura del cavo, il nodo e persino la frattura.

1. Assicurarsi che l'interruttore sia in posizione di spegnimento (OFF).
2. Inserire la spina nella presa con le mani asciutte. Per ridurre il verificarsi di

incidenti da scosse elettriche, tenere tutti i collegamenti elettrici asciutti e lontani da terra e non toccarli con le mani bagnate. Assicurarsi che il filo abbia un guasto a terra

funzione di protezione disconnessione loop (GFCI) ed è normalmente disponibile. Quando il

il pulsante di prova è premuto, la spia si spegne; premere il pulsante di reset per ripristinare

il sistema. Se la spia è accesa, la macchina può essere utilizzata. Se il GFCI

la funzione fallisce, quindi interrompere l'utilizzo della macchina

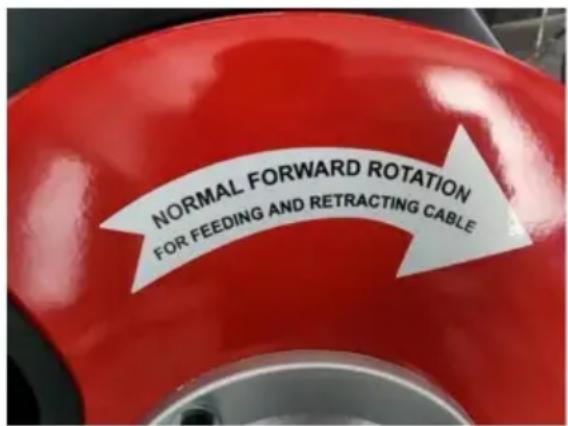

1. Accendere l'alimentatore, mettere l'interruttore su marcia CW, premere l'interruttore a pedale e controllare la direzione di rotazione del tamburo del cavo. Dall'estremità anteriore del

macchina, il tamburo del cavo deve essere ruotato in senso orario, vedere l'etichetta di avvertenza della macchina e la freccia sul tamburo. Rilasciare l'interruttore a pedale e il

la macchina smette di girare. Mettere l'interruttore in marcia antioraria, premere l'interruttore a pedale e ruotare il tamburo del cavo in senso antiorario. Se il tamburo del cavo ruota nel senso sbagliato direzione, si prega di smettere di utilizzarlo e di ripararlo.

1. Dopo l'ispezione, posizionare l'interruttore su "Spegnimento" (OFF) e rimuovere il tappare con la mano asciutta.
2. Impostazioni della macchina e dell'area di lavoro

Indossare sempre occhiali di sicurezza, guanti da dragaggio e altri dispositivi di protezione idonei, come dispositivi di protezione chimica, nei guanti da dragaggio con uno strato di liquido guanti protettivi, ecc.

Prima di utilizzare la macchina, seguire i seguenti passaggi per impostare la macchina e area di lavoro per evitare incidenti inutili:

1. Il posto di lavoro deve soddisfare i seguenti requisiti:

ÿ Illuminazione completa, nessun gas, liquido o polvere infiammabile ed esplosiva. ÿ L'area di lavoro deve essere asciutta e il terreno è piano. Non sostenere il macchina nell'area dell'acqua e l'operatore non deve sostare nell'acqua.

ÿ Una presa con protezione di terra. ÿ

Pulire la zona in cui passa il filo per assicurarsi che non vi siano danni al filo, come fonti di calore, grasso, oggetti appuntiti o altri elementi in movimento.

Il percorso dal trasporto della macchina al luogo di lavoro deve essere liscio.

1. Controllare il tubo da dragare, se possibile, trovare il punto di partenza, identificare il gomito, la distanza libera, la distanza dalla conduttura principale e il blocco, sostanze chimiche, ecc. Se c'è una sostanza chimica, comprenderne la composizione e adottare misure di protezione e sicurezza e così via. Se necessario, strutture come le vasche per gli uccelli possono essere rimosse, il che può ostacolare il funzionamento della macchina o danneggiare i cavi.
2. Selezionare l'attrezzatura di dragaggio adatta:

Dimensioni del cavo d'acciaio	calibro	Lunghezza del tubo
	In.	piedi (M)
3/8ÿ (10 mm)	2— 4	50 (15 milioni)-100 (30 milioni)
1/2ÿ (12 mm)	2— 4	50 (15 milioni)-100 (30 milioni)
3/10ÿ	2— 4	50 (15 milioni)

La draga a tamburo automatica non riesce a rimuovere l'ostruzione della conduttura principale.

1. Assicurarsi che la macchina sia stata controllata.
2. Se necessario, stendere dei tamponi protettivi sul terreno perché l'operazione di dragaggio è sporca.
3. Per favore, prendi la solita strada. Se sali le scale, per favore, fai attenzione che la macchina non scivoli e indossa scarpe protettive adatte.
4. La macchina è a due piedi dall'ingresso, troppo lunga può causare la distorsione del cavo e nodi. In caso contrario, può essere collegato all'ingresso con il tubo di dimensioni appropriate e il cavo attraverso il tubo di prolunga. Misure di protezione del cavo errate possono causare deformazioni, annodamenti o addirittura fratture del cavo, oppure lesioni all'operatore.

Utilizzare un tubo di prolunga per proteggere i cavi d'acciaio.

1. Assicurarsi che l'area di lavoro sia libera da ostacoli e che nessun personale non autorizzato sia presente. Il lavoro di dragaggio è molto sporco e il personale non autorizzato potrebbe disturbare l'operatore.
2. Scegliere la testa di dragaggio appropriata. Se non si conosce il tipo di ostruzione, utilizzare una testa dritta o sferica per determinare le condizioni. Una volta identificata l'ostruzione, selezionare la testa corrispondente. Iniziare con una testa di dimensioni ridotte, quindi pulire completamente il tubo con una di dimensioni maggiori. La testa di dragaggio massima non deve superare il diametro interno del tubo.

1 pollice.

Le teste di dragaggio includono:

Chiave esagonale esterna, testa di

dragaggio a forma di pala, testa di dragaggio

tipo C, testa di dragaggio

seghettata, forma a oliva per

dragare la testa. La scelta della testa di dragaggio

dipende dalle condizioni del tubo da dragare e dal giudizio dell'operatore. Sono disponibili varie altre teste di dragaggio; vedere il manuale allegato o i campioni di prodotto.

1. Utilizzare una chiave esagonale per installare e rimuovere la testa.

1. Rimuovere la vite dal connettore a molla. 2. Inserire il connettore sull'utensile nel connettore a molla. 3. Posizionare la guarnizione rimossa e avvitare. 4. Avvitare la guarnizione installata sulla testa della draga.

1. Posizionare l'interruttore di movimento del piede, facile da usare e anche facile da usare Commutatore CW / OFF / CCW.
2. Verificare che l'interruttore CW / OFF / CCW sia posizionato in posizione OFF chiusa.
3. Collegare la spina della macchina draga alla presa e il posto del filo è stato controllato secondo il metodo sopra descritto. Se non è abbastanza lungo, soddisfare il è possibile utilizzare la scheda di cablaggio

richiesta. ÿ Utilizzare tre spine, vedere la precedente sezione sulla sicurezza

elettrica. ÿ Se tutti i componenti dell'apparecchiatura elettrica sono intatti. ÿ I

fili soddisfano gli standard per l'uso all'aperto, come il marchio "W" o "WA". ÿ Il filo ha un diametro sufficiente

(16 AWG 50 piedi, 14 AWG 50-100 piedi). Se troppo

Se la temperatura è troppo bassa, il filo si surriscalda, scioglie l'isolamento e provoca un incendio.

La scheda di cablaggio dovrebbe avere anche la funzione GFCI. La funzione GFCI della la macchina non protegge l'operatore dalla scossa elettrica del quadro elettrico.

Se la scheda di cablaggio non ha la funzione GFCI, allora è meglio usare una spina con Funzione GFCI al centro per ridurre il rischio di scosse elettriche.

Fasi operative

WARNING

Gli operatori devono indossare i guanti forniti in modo casuale. Non tenere la molla con guanti di filo metallico o altri indumenti larghi, in modo che la mano possa essere coinvolta e ferita.

Guanti di filo metallico o altri indumenti larghi, in modo che la mano possa essere coinvolta e ferita.

Indossare occhiali protettivi per evitare che polvere e corpi estranei entrino negli occhi.

Indossare stivali di gomma per prevenire scivolamenti e scosse elettriche, in particolare in condizioni di bagnato.

Se il tubo contiene sostanze chimiche, indossare l'attrezzatura protettiva appropriata, come una maschera, un respiratore, ecc. Sono inoltre necessarie ulteriori attrezzature di protezione chimica.

include guanti isolanti per liquidi e altro ancora.

Seguire le procedure operative di questo manuale per ridurre gli infortuni causati da molle torsioni, rotture, frustate, ribaltamenti meccanici, ustioni chimiche o altre cause.

1. Assicurarsi che l'area di lavoro e la macchina siano impostate correttamente e che non vi siano elementi irrilevanti o personale presente nell'area di lavoro.
2. Estrarre il cavo dal tamburo, entrare nel tubo e arrivare il più lontano possibile.

Assicurarsi che ci sia almeno 1 piede di filo nel tubo.

In questo modo si evita che il cavo esca dal tubo e provochi danni da frustata.

1. Postura corretta durante l'operazione:

Essere in grado di azionare l'interruttore a pedale e di partire rapidamente, non completamente salirci sopra.

Assicurati di riuscire a mantenere un buon equilibrio fisico. Almeno una mano

può maneggiare il cavo, che può percepire il movimento del cavo.

È possibile controllare l'interruttore CW / OFF / CCW.

Vedere la Figura per un esempio di corretta postura operativa.

Esempio di postura operativa corretta

1. Posizionare l'interruttore CW / OFF / CCW sulla posizione CW e non premere l'interruttore a pedale.

La scritta CW/OFF/CCW indica semplicemente la direzione di rotazione del cavo, non la sua direzione del movimento. Non posizionare l'interruttore in marcia CCW e danneggerà i cavi, salvo in determinate circostanze.

Manuale nel cavo

Utilizzare sempre le mani indossando guanti di pelle specializzati per estrarre il cavo d'acciaio dal tamburo e inserirlo nella conduttura. Un funzionamento non corretto può causare il cavo d'acciaio annodare, torcere e danneggiare il cavo o ferire l'operatore.

Iniziare ad inserire i cavi d'acciaio nella conduttura

Verificare che nella conduttura sia presente un cavo d'acciaio lungo almeno 1 piede, quindi premere il pulsante interruttore a pedale e inserire lentamente il cavo nella tubazione a mano. La macchina dovrebbe essere azionata da una sola persona e una persona non dovrebbe mai calpestare il piede interruttore mentre un'altra persona aziona il cavo d'acciaio. Ciò può causare l'acciaio il cavo si attorciglia, si annoda o si rompe, provocando incidenti e lesioni.

È difficile per i cavi d'acciaio passare attraverso curve o trappole d'acqua e quanto segue

si possono utilizzare le seguenti tecniche:

Il primo metodo: quando il cavo d'acciaio ruota o non ruota, forzarlo

verso il basso per aiutare la testa a liberarsi dal gomito.

Il secondo metodo: quando il cavo d'acciaio è avanzato per una lunga distanza,

può essere invertito per alcuni secondi per far passare il cavo d'acciaio attraverso il gomito.

Il terzo metodo consiste nell'installare un cavo d'acciaio tipo C-9 tra il cavo d'acciaio

e la testa di dragaggio.

Infine, si prega di utilizzare cavi di acciaio di diametro più piccolo o cavi di acciaio più elastici,

o altri modelli di macchine dragatrici.

Dragaggio di condotte

Tirare 6-12 pollici di cavi metallici dal tamburo con una mano guantata e consegnarli nel tubo, tenendo una mano che aziona il filo. Se la velocità del cavo è lenta o deformato, quindi il cavo ha incontrato gomito, piegatura o blocco, dovrebbe fermarsi immediatamente, analizzare la situazione riscontrata, scegliere competenze efficaci e quindi continuare a dragare la conduttura, può migliorare efficacemente il dragaggio efficienza.

Prestare attenzione al cavo nel tubo, al cavo nel tubo più grande, ci sarà cavo fatto uscire dal tubo, conversione del cavo in un tubo di dimensioni più piccole, o grave ostruzione del tubo, facile da causare nodo di avvolgimento del cavo, dragare tale tubo, pagare molta attenzione al cambio del cavo, una volta trovata molla anomala per fermarsi in tempo, evitare il nodo di avvolgimento della molla risultante e lo scarto, che può causare lesioni all'operatore.

Sbloccare il blocco

Se la testa di sbloccaggio si estende nell'ostruzione e non può ruotare, il cavo d'acciaio si attorciglierà e diventerà sempre più grave a causa della macchina ancora in funzione. Questo richiede che il cavo d'acciaio venga tirato indietro per rilasciare la tensione sul cavo, causando la fuoriuscita della testa di sbloccaggio. Non fermare mai la testa di sbloccaggio da ruotando e continuando a far funzionare la macchina per torcere il cavo d'acciaio.

Se l'ostruzione è stata eliminata, ritrarre la testina di sbloccaggio e lasciarla ruotare all'interno blocco per romperlo continuamente finché la testa di sblocco non può piegarsi e ruotare liberamente.

L'ostruzione è stata rimossa e il cavo d'acciaio e la testa di dragaggio possono essere riempito di sporcizia, compromettendo il normale funzionamento. Ciò richiede la restituzione del cavo d'acciaio a pulire questi rifiuti (vedere la sezione sul riciclaggio dei cavi d'acciaio).

Maneggiare la testa della draga nell'ostruzione.

Se la testina è bloccata nel blocco e non riesce a uscire, il cavo manuale dovrebbe rilasciare immediatamente l'interruttore a pedale, afferrare il cavo dopo che la macchina si è fermata, altrimenti il cavo si annoderà, si attorciglierà e si romperà; per il cavo automatico, allentare l'interruttore a pedale, posizionare la maniglia del dispositivo automatico con la vite a piombo in angolo e tenere il filo, altrimenti il motore ruoterà per rilasciare la tensione, fino a quando la tensione del cavo viene rilasciata, quindi rilasciare le mani. Posizionare l'interruttore CW / OFF / CCW in posizione OFF.

Rilasciare la testa della draga nell'ostruzione

Quando la testa della draga è bloccata nel blocco, mettere l'interruttore CW / OFF / CCW nel meccanismo di chiusura su OFF e provare a tirare il cavo fuori dall'ostruzione a mano. Se non esce, posizionare l'interruttore CW / OFF / CCW sulla marcia CCW, tenere il cavo con entrambe le mani, premere l'interruttore a pedale e girare per alcuni secondi per far uscire il cavo. Non continuare a utilizzare l'attrezzatura in CCW dopo che la testa della draga è uscita, poiché ciò danneggerebbe il cavo. Posizionare l'ingranaggio sulla marcia CW e continuare a lavorare.

Cavi in acciaio riciclato

Una volta che il tubo è completamente dragato, l'acqua può essere utilizzata per lavare via l'ostruzione, ma prestare attenzione al cambiamento del flusso dell'acqua, perché potrebbe causare la rottura del tubo nuovamente bloccato.

Lavare il tubo con la corrente per riciclare i cavi. Posizionare la manopola dell'interruttore CW / OFF / CCW sulla marcia CW e utilizzare entrambe le mani per riciclare i cavi nel tamburo.

La lunghezza di ogni recupero è di circa 6-12 pollici. L'acqua dal

tubo di scarico può anche lavare i cavi. Continuare a riciclare il cavo; quando la testa della draga esce, rilasciare l'interruttore a pedale, far smettere di girare il tamburo, quindi estrarre il resto del cavo e la testa della draga dal tubo. Non tirare

la testa della draga direttamente fuori dal tubo quando la macchina ruota, in modo che il cavo d'acciaio rotante e la testa di dragaggio possano ferire il personale addetto alla draga.

Posizionare l'interruttore su OFF, scollegare, inserire il resto del cavo nel tamburo, rimuovere la testa della draga e riporla.

Per prolungare la durata del cavo d'acciaio e della testa di dragaggio, dopo il dragaggio, è meglio pulire il cavo d'acciaio e la testa di dragaggio con acqua, asciugare con un panno asciutto, ricoprire con olio o olio antiruggine, quindi rimettere il cavo d'acciaio nel tamburo, la testa di dragaggio e posizionare l'intera macchina in un ambiente asciutto e ventilato per

magazzinaggio.

Recupero automatico

Afferrare il cavo metallico con le mani guantate e utilizzare le mani guantate per controllare e sostenere la fune metallica. Un funzionamento non corretto può causare nodi, torsioni e danni al cavo d'acciaio o ferire l'operatore. Utilizzare l'altra mano per azionare la

maniglia di alimentazione del dispositivo automatico. La maniglia dovrebbe iniziare nella posizione centrale, come mostrato nella figura. Posizionare la maniglia di azionamento in questa posizione e quando la macchina è in funzione, la molla non si muove né avanti né indietro; Quando la

l'interruttore è sulla marcia CW, il dispositivo di alimentazione automatica del cavo 1 deve stringere il

vite a fiore di prugna sul dispositivo di alimentazione automatica del cavo fino al punto in cui la molla non può essere estratta. Utilizzare la mano per spingere la maniglia di comando del dispositivo di alimentazione automatica del cavo verso sinistra nella posizione in cui non può essere spinta, ovvero la marcia avanti. Utilizzare la mano per spingere la maniglia di comando verso destra nella posizione in cui non può essere spinta, ovvero la marcia indietro; Spingere la maniglia di comando del dispositivo di alimentazione automatica del cavo 2 verso sinistra nella posizione in cui non può essere spinta, ovvero la marcia indietro. Utilizzare la mano per spingere la maniglia di comando verso destra nella posizione in cui non può essere spinta, ovvero la marcia avanti (come mostrato nella figura).

Il dispositivo automatico 3 non ha una maniglia di azionamento. Serrare la vite a fiore di prugna sul dispositivo automatico fino al punto in cui la molla non può essere estratta e la macchina è in uno stato di alimentazione automatica del cavo. Cambiando l'ingranaggio di commutazione, il cavo d'acciaio può muoversi automaticamente avanti e indietro. Quando l'interruttore è posizionato nell'ingranaggio CW e l'interruttore a pedale è premuto, la molla si muoverà automaticamente in avanti. Se la molla deve muoversi all'indietro, l'interruttore deve essere posizionato nell'ingranaggio CCW; Quando l'interruttore è posizionato in posizione OFF, la macchina smette di muoversi; Se la vite a fiore di prugna sul dispositivo di alimentazione automatica del cavo 3 è allentata fino al punto in cui il cavo d'acciaio non può essere estratto, la macchina è in modalità di alimentazione manuale del cavo.

Dispositivo automatico di cablaggio 1 Dispositivo automatico di cablaggio 2

Ingranaggio della maniglia della figura (dalla parte anteriore della macchina)

Dispositivo automatico di cablaggio 3

Iniziare ad inserire i cavi d'acciaio nella conduttura

Verificare che nella conduttura sia presente un cavo d'acciaio lungo almeno 1 piede, quindi premere il pulsante interruttore a pedale e tirare la maniglia verso sinistra con la mano, tenendo la maniglia lontana dalla posizione centrale fino a quando non può essere spostato. In questo modo, il cavo d'acciaio può procedere normalmente nella pipeline. La macchina dovrebbe essere azionata da una persona, e una persona non dovrebbe premere l'interruttore mentre l'altra persona aziona il cavo d'acciaio. Ciò può causare la torsione, il nodo o la rottura del cavo d'acciaio, che portano a incidenti con lesioni.

È difficile per i cavi d'acciaio passare attraverso curve o trappole d'acqua e quanto segue si possono utilizzare le seguenti tecniche:

ÿ Il primo metodo: quando il cavo d'acciaio ruota o non ruota, forzatamente

spingere il cavo d'acciaio verso il basso per aiutare a liberare la testa attraverso il gomito. ÿ Il secondo metodo: quando il cavo d'acciaio è avanzato per una lunga distanza,

può essere invertito per alcuni secondi per far passare il cavo d'acciaio attraverso il gomito. Il terzo metodo consiste nell'installare un cavo in acciaio tipo C-9 (da acquistare

separatamente) tra il cavo d'acciaio e la testa di dragaggio.

Infine, si prega di utilizzare cavi di acciaio di diametro più piccolo o cavi di acciaio più elastici, o altri modelli di macchine dragatrici.

Dragaggio di condotte

Tieni sempre una mano mentre aziona i cavi. Se la velocità del cavo è lenta o deformata, quindi il cavo potrebbe incontrare il gomito, la piega dell'acqua o il blocco, non lasciare che la lunghezza del cavo all'esterno del tubo aumenti sempre di più, provocando nodi, deformazioni e persino fratture.

Prestare attenzione alla lunghezza del cavo nel cavo, il cavo nel più grande tubo di fognatura o convertito in una dimensione più piccola del tubo, facile da causare il cavo nodo, ed evitare il più possibile che il cavo fuoriesca dal tubo, per ridurre i problemi causati dal cavo attraverso diverse dimensioni del tubo.

Superare il blocco

Se la testa della draga è bloccata, non può ruotare, perché la macchina è ancora in funzione, quindi il cavo si deformerà e diventerà sempre più grave, quindi è necessario far tornare indietro il cavo, tirare indietro la maniglia, far uscire la testa della draga, rilasciare la tensione del cavo, non far entrare la testa della draga bloccata nella spina, fermare fisicamente la rotazione e la macchina è continuando a ruotare, il cavo subirà una deformazione.

Se il tappo è rotto, tornare alla testa della draga e lasciarla ruotare nel tappo per rompere continuamente il tappo finché la testa della draga non può piegarsi e ruotare

liberamente.

A causa del blocco, il cavo e la testa di dragaggio potrebbero riempirsi di sporcizia, compromettendo il normale lavoro, che richiede la restituzione dei cavi per la pulizia.

spazzatura (vedere la sezione del cavo riciclato).

Se il cavo continua a deformarsi, interrompere l'uso della maniglia di alimentazione e utilizzare il funzionamento manuale (vedere la sezione cavo manuale) per utilizzare il cavo di accesso manuale, automatico 1 dovrebbe allentare la vite di prugna nera in modo che la molla possa tirare facilmente la leva di comando dell'automatico 1 o dell'automatico 2 al centro.

Maneggiare la testa della draga nell'ostruzione

Se la testa entra nell'ostruzione e non riesce a uscire, rilasciare l'interruttore a pedale e posizionare la maniglia nelle mani centrali per tenere il cavo, altrimenti il cavo si nodo, torsione e rottura, quindi il motore smette di girare e il tamburo di stress del cavo ruoterà per rilasciare lo stress, finché lo stress del cavo non verrà rilasciato, quindi allentare le mani e posizionare l'interruttore CW / OFF / CCW in posizione OFF.

Rilasciare la testa della draga nell'ostruzione.

Quando la testa della draga è bloccata, mettere l'interruttore CW/OFF/CCW in posizione OFF, rilasciare l'interruttore a pedale, provare a tirare il cavo fuori dall'ostruzione. In caso contrario, mettere CW/OFF/CCW in posizione CCW, posizionare la maniglia al centro, tenere il cavo con entrambe le mani, premere il pedale, far girare per qualche secondo e uscire dal cavo e dalla testa della draga. Non uscire dalla testa della draga e quindi utilizzare l'ingranaggio CCW, poiché ciò danneggerà il cavo. Mettere l'interruttore su OFF, quindi in modalità CW e continuare a lavorare.

Riciclaggio dei cavi in acciaio.

Una volta che la conduttura è completamente sbloccata, l'acqua può essere utilizzata per lavare via il blocco, ma bisogna fare attenzione alle variazioni del flusso dell'acqua, in quanto potrebbero causare un nuovo intasamento della conduttura.

Mentre l'acqua scorre attraverso la conduttura, il cavo d'acciaio può essere riciclato.

CW/OFF/CCW deve essere impostato sulla posizione CW e il cavo d'acciaio non deve essere riciclato in senso inverso. Il dispositivo automatico deve essere posizionato in modalità di alimentazione manuale del cavo e il cavo d'acciaio deve essere riciclato con entrambe le mani e posizionato nel tamburo. La lunghezza di ogni riciclo è di circa 6-12 pollici. Il flusso d'acqua

dalla conduttura di lavaggio può anche lavare il cavo d'acciaio e continuare a riciclare il cavo d'acciaio. Quando la testa di dragaggio sta per uscire, rilasciare il pedale

interruttore per fermare la rotazione del tamburo. Non tirare la testa di dragaggio direttamente fuori dalla tubazione mentre la macchina è in rotazione, poiché ciò potrebbe causare lesioni da frusta.

Posizionare l'interruttore in posizione OFF, staccare la spina, tirare la parte rimanente del cavo in acciaio dalla tubazione e posizionarlo nel tamburo. Se necessario, sostituire la

testa di dragaggio e continuare con altri lavori. La conduttura deve essere sbloccata più volte di seguito per sbloccarla completamente.

Guida alla manutenzione.

Assicurarsi che l'interruttore della macchina sia in posizione di spegnimento e che la spina sia staccata prima della manutenzione e della regolazione della macchina. Indossare sempre occhiali protettivi e utilizzare guanti per i lavori di manutenzione.

Cavo d'acciaio.

Dopo l'uso, i cavi devono essere lavati con acqua pulita per evitare la corrosione causata dai vari prodotti chimici utilizzati per la pulizia del tubo. Applicare periodicamente un agente antiruggine. Dopo che il cavo è asciutto e pulito, riporlo nel tamburo; è possibile pulire l'eccesso di agente antiruggine con un panno.

Non applicare protezione antiruggine sui cavi in rotazione. I cavi in rotazione danneggeranno le mani e il prodotto antiruggine si verserà ovunque.

Pulizia

È possibile pulire la macchina con acqua calda e sapone, ma non lasciare che l'acqua penetri nel motore o in altri componenti elettrici. Assicurarsi che la macchina sia completamente asciutta prima di collegarla alla presa elettrica per un utilizzo pratico.

Asciugarla, quindi collegarla alla presa elettrica per un utilizzo pratico.

Lubrificante

È necessario lubrificare i cuscinetti durante la rimozione e la sostituzione del cavo tamburo.

Ambiente di archiviazione completo della macchina

Quando la macchina è disattivata, conservarla sempre in un luogo asciutto, ventilato e privo di gas corrosivi.

Rimozione/installazione della cinghia

1. Rimuovere il coperchio di protezione della cinghia e non utilizzare la draga quando non c'è nessuna copertura.
2. Con la chiave esagonale nella borsa degli attrezzi, rimuovere le due viti esagonali fissate sull'acciaio quadrato sotto la base del motore e premere il motore vigorosamente. A questo punto, la cinghia sul tamburo si allenta e si prende la cinghia a mano.
3. Eseguire la procedura inversa e installare una nuova cinghia.

Sostituire la molla

Sostituire le molle danneggiate o usurate

Togliere la molla dal tamburo

1. Estrarre i cavi rimanenti dal tamburo.
2. La macchina è a tamburo chiuso: nel tamburo è presente una molla corta lunga 70 cm, il cavo principale deve allentare la vite che collega la molla lunga; la macchina è a tamburo aperto: la vite che fissa l'estremità della molla alla parete del tamburo.
3. Rimuovere tutte le molle (tranne quelle corte) dal tamburo.

Installare la nuova molla.

1. Per facilitare l'installazione della molla, slegare completamente la nuova molla bobina, fare attenzione a togliere l'imballo della molla, la molla è elastica, può ferire l'operatore.
2. Il tamburo è chiuso: collegando la molla lunga direttamente alla molla corta fissa nel tamburo; il tamburo è aperto: perforando la molla attraverso il foro del componente a forma di cappello.
3. Spingere manualmente la molla nel tamburo (sempre con i guanti dotati di macchina).

La molla deve essere avvolta in senso antiorario.

La molla nel tamburo è avvolta in direzione.

1. La macchina è la vite che fissa l'estremità della molla al tamburo aperto.
2. Inserire le molle rimanenti nel tamburo.

Appendice.

Solo i seguenti accessori possono essere utilizzati insieme alla macchina dragante e gli accessori utilizzati per altre macchine

non può essere utilizzato sulla macchina dragante. Per prevenire vari incidenti, si prega di utilizzare gli allegati consigliati elencati di seguito.

	Numero	Descrizione
	1	Guanti in pelleGuanti in PVC
	1	Chiave esagonale esterna
	2	Testa di dragaggio a pala
	2	Testa di dragaggio tipo C
	2	Testa di dragaggio dell'olivo
	4	Testa segata
	2	Dragare * 1

Requisiti di stoccaggio della macchina

Le apparecchiature elettriche azionate da motore e le molle devono essere conservate in un locale asciutto, ventilato, non corrosivo e protetto dalla pioggia.

La macchina deve essere chiusa a chiave per evitare persone non addestrate o bambini. L'utensile può causare gravi danni a persone non addestrate.

Manutenzione e assistenza

AVVERTENZA

Se si verificano problemi con il servizio di riparazione, anche se non elencati sopra, si prega di inviare immediatamente gli utensili al centro di riparazione autorizzato dell'azienda o restituirli alla fabbrica.

Quando si ripara la macchina, utilizzare le parti specificate. L'uso di parti non confermate causerà danni alla macchina o altri incidenti con gravi lesioni.

Per qualsiasi domanda sull'uso e la funzionalità degli strumenti, contattare l'azienda

Dipartimento Servizi Tecnici o visitare il sito web www.vevor.com/support per ottenere

le informazioni più recenti sul centro di assistenza autorizzato.

Diagnosi dei guasti

Domanda	Causa	Soluzione
Primavera annodata o rotto	Anche la primavera è impegnativa molta forza.	Non usare la forza per azionare la primavera, lascia il dragaggio testa funziona
	La molla non si adatta la dimensione della conduttura.	normalmente. 1/2 "è adatto per tubi che vanno da 3" a 4".
	Inversione del motore.	Utilizzare solo il contrario funzione quando il la testa di sblocco è intrappolata in un blocco.
	La molla è corrosa da sostanze acide.	Pulire regolarmente e lubrificare i cavi d'acciaio.
	La molla è molto usurata. Sostituiscila	con una nuova molla.
	La molla non è correttamente supportato.	Per sostenere correttamente la molla, fare riferimento alle istruzioni in il manuale operativo.
Premere il piedecambia, il tamburonon ruotare. Quandopremuto di nuovo,ricomincia.	Il pedale o il tubo sono difettosi. Sostituisi i componenti difettosi.
	L'interruttore del microcontrollo èdifettoso.	Sostituire il microcontrollointerruttore.
Il tamburo può soloruotare in unodirezione.	L'interruttore di retromarcia è difettoso.	Sostituisi l'interruttore
Quando il potere ècollegato o ill'interruttore a pedale èpremuto, ilmessa a terrala protezione èdisconnesso.	Il cavo di alimentazione è danneggiato.	Sostituiscilo con fili nuovi.
	Cortocircuito del motore.	Invia il motore alluogo designato perriparazione.
	C'è un problema con ilfunzione di disconnessione delcircuito di protezione di messa a terra.	Sostituire con nuovi fili escollegare la messa a terradispositivo di circuito di protezione.
	Il motore è umido, illa scatola dell'interruttore o la spina sono rotte.	Vai alla riparazione designatacentro riparazioni.

Informazioni FCC:

ATTENZIONE: Cambiamenti o modifiche non espressamente approvati dalla parte responsabile della conformità potrebbero annullare l'autorità dell'utente a azionare l'attrezzatura!

Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Il funzionamento è soggetto alle seguenti due condizioni:

1) Questo prodotto può causare interferenze dannose. 2) Questo prodotto deve accettare qualsiasi interferenza ricevuta, comprese le interferenze che potrebbero causare un funzionamento indesiderato.

ATTENZIONE: Cambiamenti o modifiche a questo prodotto non espressamente approvati dalla parte responsabile della conformità potrebbero annullare l'autorità dell'utente di utilizzare il prodotto.

Nota: questo prodotto è stato testato e ritenuto conforme ai limiti per un dispositivo digitale di Classe B, come previsto dalla Parte 15 delle Norme FCC. Questi limiti sono progettati per fornire una protezione ragionevole contro interferenze dannose in un'installazione residenziale.

Questo prodotto genera, utilizza e può irradiare energia a radiofrequenza e, se non installato e utilizzato in conformità alle istruzioni, può causare interferenze dannose alle comunicazioni radio.

Tuttavia, non vi è alcuna garanzia che non si verifichino interferenze in una particolare installazione. Se questo prodotto causa interferenze dannose alla ricezione radiofonica o televisiva, che possono essere determinate spegnendo e riaccendendo il prodotto, l'utente è incoraggiato a provare a correggere l'interferenza mediante una o più delle seguenti misure.

Riorientare o riposizionare l'antenna ricevente.

Aumentare la distanza tra il prodotto e il ricevitore.

Collegare il prodotto a una presa su un circuito diverso da quello a cui è collegato il ricevitore.

Per assistenza, consultare il rivenditore o un tecnico radio/TV esperto.

Smaltimento corretto

Questo prodotto è soggetto alle disposizioni della Direttiva europea 2012/19/UE.

Il simbolo raffigurante un bidone della spazzatura barrato indica che il prodotto richiede la raccolta differenziata dei rifiuti nell'Unione Europea.

prodotto richiede la raccolta differenziata dei rifiuti nell'Unione Europea. Questo

si applica al prodotto e a tutti gli accessori contrassegnati con questo simbolo. Prodotti

contrassegnati come tali non possono essere smaltiti con i normali rifiuti domestici, ma devono essere portati in un punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche.

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 NC.

Rappresentante della CE

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Francoforte sul Meno.

VEVOR®

TOUGH TOOLS, HALF PRICE

Supporto tecnico e certificato di garanzia
