Produkttyp	Trommel-Rohrreiniger (Drainreiniger)
Marke	Vevor
Modell	D1000
Kompatibler Rohrdurchmesser	2 bis 4 Zoll (50-100 mm)
Kabellänge und -durchmesser	3/8" (10 mm): 50-100 ft (15-30 m); 1/2" (12 mm): 50-100 ft (15-30 m)
Trommelkapazität	3/10" x 50 ft, 3/8" x 50/75/100 ft, 1/2" x 50/75/100 ft
Trommelgeschwindigkeit (Leerlauf)	216/178 U/min
Motor	Universeller reversibler Wechselstrommotor, 115 V/60 Hz oder 230 V/50 Hz, 1700/1400 U/min, 180-550 W
Stromversorgung	Elektrisch mit GFCI-Schutz (Fehlerstromschutzschalter)
Hauptfunktionen	Rohrreinigung, CW/CCW-Drehung, manueller oder automatischer Vorschub, Fußschalter

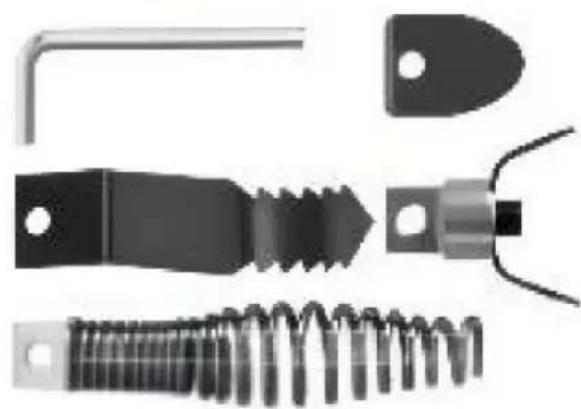

Mitgelieferte Reinigungsköpfe	Schaufel, Typ C, Olive, gezahnt
Mitgeliefertes Zubehör	Leder-/PVC-Handschuhe, Inbusschlüssel, manuelle Reinigungsbänder
Sicherheit	GFCI, Riemenabdeckung, Handschuhe, Schutzbrille, Not-Aus über Fußpedal
Wartung und Reinigung	Mit warmem Seifenwasser reinigen, vollständig trocknen; Lager schmieren; trocken lagern
Ersatzteile und Reparierbarkeit	Kabel, Riemen, Reinigungsköpfe, Federn, Schalter – Reparatur durch autorisierte Werkstatt
Allgemeine Informationen	Hergestellt von Shanghai Muxin Muye Co., Ltd.; Support auf www.vevor.com/support

Häufig gestellte Fragen - D1000 Vevor

Wie montiere ich die Räder am Reiniger D1000?

Setzen Sie die beiden Lenkrollen vorne und die beiden Universalkufen hinten ein. Verwenden Sie den mitgelieferten Inbusschlüssel, um die Schrauben anzuziehen. Jede Universalkufe hat 4 Schrauben, jede Lenkrolle hat 2 Schrauben.

Welches Kabel für 3-Zoll-Rohre verwenden?

Für ein 3-Zoll-Rohr verwenden Sie ein Kabel von 1/2 Zoll (12 mm) oder 3/8 Zoll (10 mm). Das 1/2"-Kabel eignet sich besser für 3"- bis 4"-Rohre.

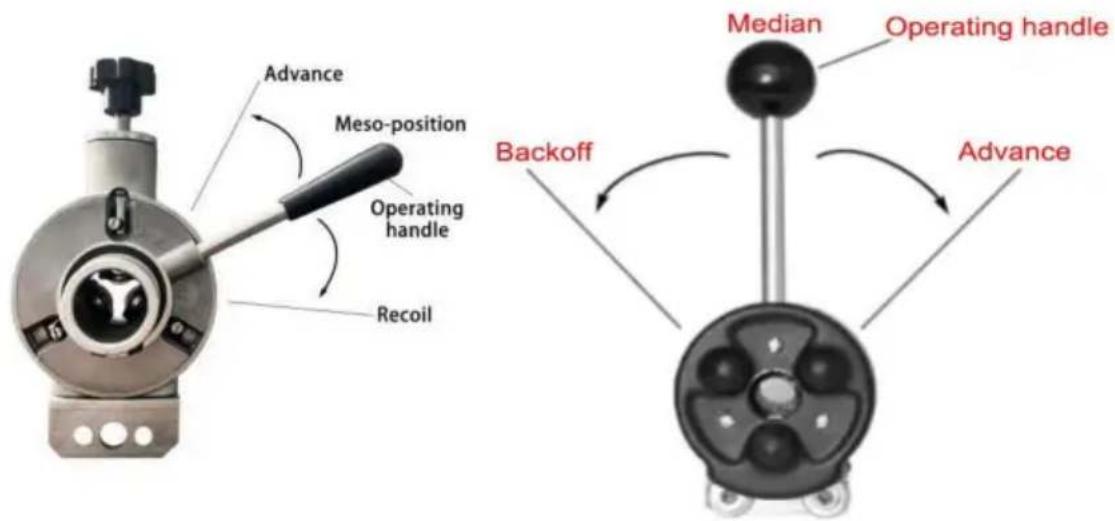

Wie verwende ich die automatische Vorschubfunktion?

Ziehen Sie die Rändelschraube der automatischen Vorrichtung an, bis die Feder nicht mehr herausgezogen werden kann. Stellen Sie den Schalter auf CW, treten Sie auf das Pedal, und schieben Sie den Steuergriff nach links, um vorwärts zu fahren, oder nach rechts, um rückwärts zu fahren.

Was tun, wenn der Reinigungskopf in einer Verstopfung stecken bleibt?

Lassen Sie das Pedal los, stellen Sie den Schalter auf OFF. Versuchen Sie, das Kabel manuell herauszuziehen. Falls dies fehlschlägt, schalten Sie auf CCW um, halten Sie das Kabel mit beiden Händen und treten Sie kurz auf das Pedal, um die Spannung zu lösen. Wenn es gelöst ist, wechseln Sie zurück zu CW.

Wie reinige und pflege ich das Stahlkabel?

Nach Gebrauch das Kabel mit klarem Wasser waschen, um Chemikalien zu entfernen. Tragen Sie einen Rostschutz auf, wischen Sie Überschuss mit einem Tuch ab. Schmieren Sie niemals ein rotierendes Kabel.

Welche Schutzausrüstung sollte ich tragen?

Tragen Sie stets eine Schutzbrille, Leder- oder PVC-Handschuhe, Gummistiefel und gegebenenfalls eine Maske oder Atemschutz bei Chemikalien.

Wie ersetze ich den Antriebsriemen?

Entfernen Sie die Schutzabdeckung, lösen Sie die beiden Inbusschrauben unter der Motorbasis, drücken Sie den Motor nach unten, um den Riemen zu lockern, und nehmen Sie ihn ab. Installieren Sie einen neuen Riemen in umgekehrter Reihenfolge.

Der Motor startet nicht, wenn ich das Pedal drücke, was tun?

Überprüfen Sie, ob Pedal und Kabel nicht beschädigt sind. Testen Sie den GFCI, indem Sie die Testtaste drücken (die Anzeige sollte erlöschen) und dann Reset. Wenn das Problem bestehen bleibt, könnte der Mikroschalter oder das Kabel defekt sein.

Kann ich die Maschine für Rohre über 4 Zoll verwenden?

Nein, der D1000 ist für Rohre von 1 ½" bis 4" ausgelegt. Für größere Durchmesser verwenden Sie ein geeignetes Modell. Die Verwendung eines zu langen oder dicken Kabels kann die Maschine beschädigen.

Wie lagere ich die Maschine nach dem Gebrauch?

Reinigen und trocknen Sie die Maschine vollständig, wickeln Sie das Kabel in die Trommel, entfernen Sie den Reinigungskopf und lagern Sie ihn. Lagern Sie an einem trockenen, belüfteten Ort, geschützt vor Regen und korrosiven Gasen. Schließen Sie den Zugang ab, um unbefugte Nutzung zu verhindern.

BEDIENUNGSANLEITUNG D1000 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

ROHRREINIGER

MODELL: D1000

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

ROHRREINIGER

MODELL: D1000

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

ANWEISUNGEN

Vorwort

Zunächst einmal möchten wir unseren herzlichsten Dank an unsere Kunden aussprechen, die unsere Geräte gekauft haben. Dieses Handbuch dient unserem Kundenservice und soll den Umgang mit diesen Geräten verbessern. Wir hoffen, dass Ihnen die Produkte und Dienstleistungen des Unternehmens mit freundlicher Genehmigung des Kanals dienen.

Wichtiger Hinweis: Zu Ihrer

eigenen Sicherheit müssen Sie vor der Montage und Verwendung solcher Produkte zunächst dieses Handbuch lesen, um sich über die einzigartige Funktionsweise, Anwendung und möglichen Probleme dieses Geräts zu informieren.

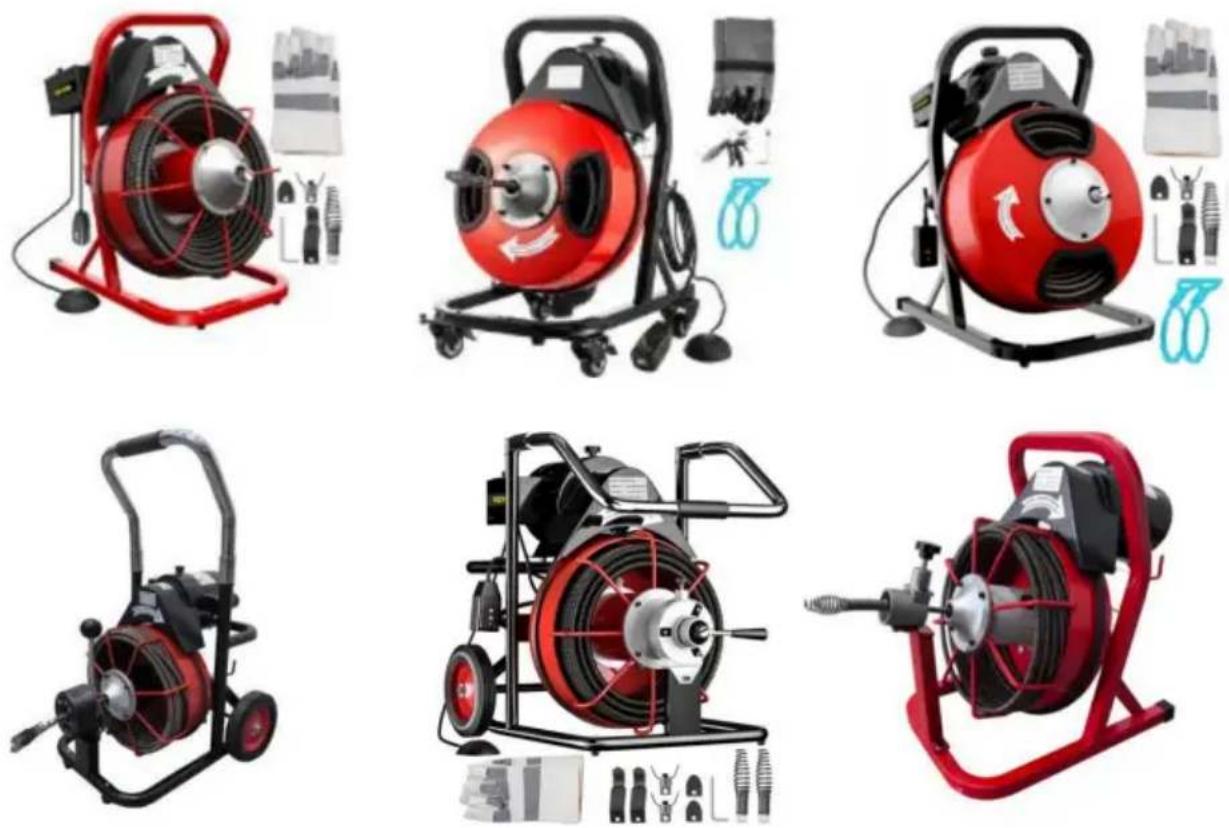

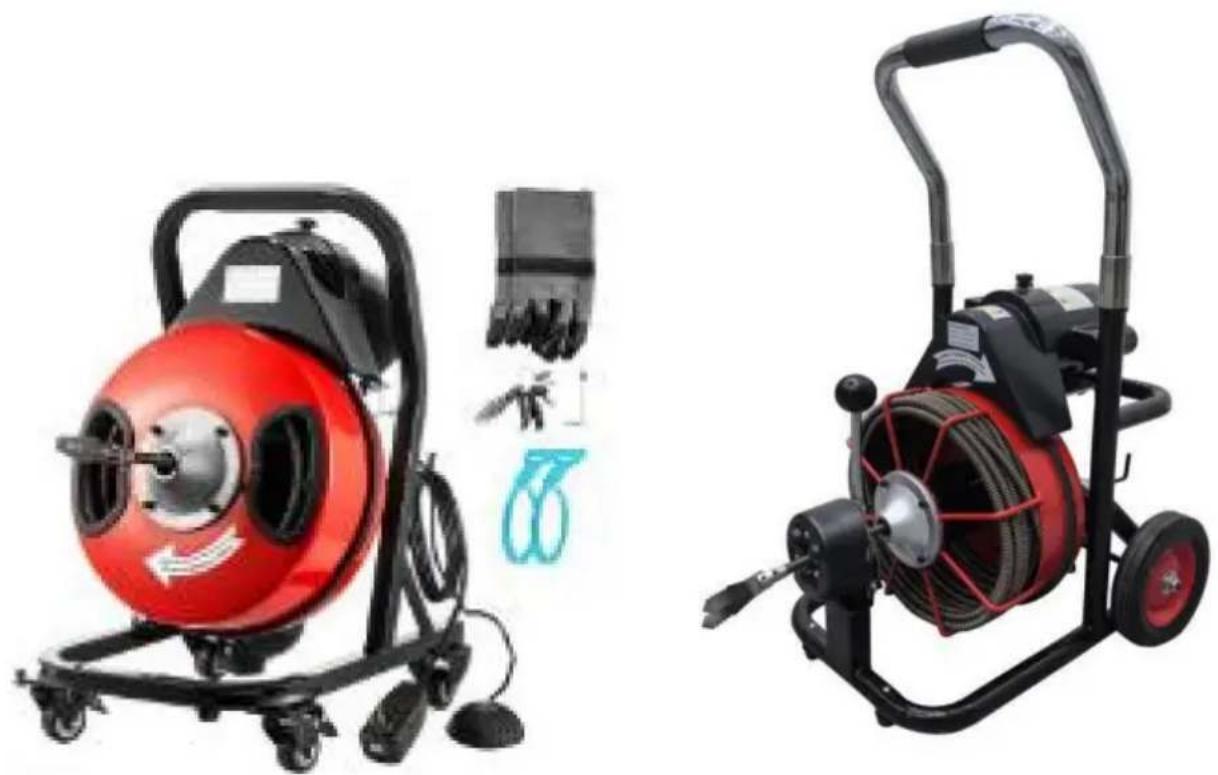

Anzeige der Drainagereiniger-Modelle

Sicherheitszeichen:

In dieser Betriebsanleitung und an der Maschine werden Sicherheitssymbole und

Warnhinweise verwendet, um auf wichtige Sicherheitshinweise hinzuweisen.

Dieser Abschnitt hilft Ihnen, diese Sicherheitssymbole und Warnhinweise besser zu verstehen.

Dies ist ein Sicherheitswarnsymbol, das Sie auf mögliche

Gefahren oder Verletzungen hinweist. Bitte befolgen Sie alle Sicherheitshinweise, um mögliche Verletzungen oder Tod zu vermeiden.

Eine Warnung weist auf eine gefährliche Situation hin, die, wenn sie nicht vermieden wird, zum Tod oder zu schweren Verletzungen führen kann.

Seien Sie vorsichtig, es weist auf eine gefährliche Situation hin. Wenn es nicht vermieden wird, kann es zu mittelschweren oder leichten Verletzungen kommen.

Beachten Sie, dass es sich um Informationen zum Schutz von Eigentum und Sicherheit handelt.

Dieses Symbol bedeutet, dass Sie vor der Benutzung der Maschine die

Bedienungsanleitung sorgfältig lesen müssen. Die Bedienungsanleitung enthält wichtige

Informationen und korrekte Betriebsmethoden.

Dieses Symbol bedeutet, dass Sie bei der Benutzung der Maschine immer eine Schutzbrille mit Schutzplatten und Augenschutzfunktionen tragen müssen, um das Risiko einer Augenverletzung zu reduzieren.

das Risiko einer Augenverletzung.

Dieses Symbol weist auf die Gefahr hin, dass sich Hände, Finger oder andere Körperteile im Kabel der Baggermaschine verfangen können.

sich im Kabel der Baggermaschine zu verfangen.

Das Symbol weist auf die Gefahr eines elektrischen Schlages hin.

Das Symbol weist auf die Gefahr hin, die im Zusammenhang mit dem Eingriff im Riemen und der Riemenscheibe besteht.

Sicherheitshinweise

Bitte lesen Sie alle Sicherheitshinweise und Sicherheitsanweisungen sorgfältig durch.

Nichtbefolgen dieser Sicherheitshinweise kann zu Stromschlag, Feuer oder schweren Verletzungen führen.

Halten Sie diese Sicherheitsvorkehrungen und Sicherheitshinweise ordnungsgemäß ein.

Sicherheitsvorkehrungen am Arbeitsplatz

1. Halten Sie den Arbeitsplatz sauber und gut beleuchtet. Chaos und dunkle Umgebung können leicht zu Sicherheitsunfällen führen. Feuer muss verhindert werden.
2. Betreiben Sie Elektrowerkzeuge nicht in gefährlichen Umgebungen wie brennbaren und explosiven, wie brennbaren und explosiven Flüssigkeiten, Gasen oder Staub. Leistungswerkzeuge können Funken erzeugen, die den Staub oder das Gas entzünden können.
3. Halten Sie beim Betrieb der Maschine das irrelevante Personal (einschließlich Kinder, Umstehende, Nichtpersonal usw.) vom Arbeitsplatz fern. Unrelevante Störungen können

die ordnungsgemäße Verwendung des Werkzeugs beeinträchtigen.

Elektrische Sicherheit

Werkzeuge mit Erdungsschutz sollten nur in Steckdosen eingesetzt werden, die den Erdungsvorschriften entsprechen. Wechseln Sie den Stecker niemals und verwenden Sie keinen anderen Adapter. Wenn Sie vermuten, dass die Steckdose keine Erdung hat, dann sollten Sie einen qualifizierten Elektriker bitten, sie zu überprüfen. Bei einem elektrischen Fehler sorgt der Erdungsschutz für einen geringeren Widerstand, so dass der Strom direkt in die Erde fließen kann, ohne durch die

Erdungsschutz sollten nur in Steckdosen eingesetzt werden, die den Erdungsvorschriften entsprechen. Wechseln Sie den Stecker niemals und verwenden Sie keinen anderen Adapter. Wenn Sie vermuten, dass die Steckdose keine Erdung hat, dann sollten Sie einen qualifizierten Elektriker bitten, sie zu überprüfen. Bei einem elektrischen Fehler sorgt der Erdungsschutz für einen geringeren Widerstand, so dass der Strom direkt in die Erde fließen kann, ohne durch die

Setzen Sie Elektrowerkzeuge nicht Regen und Feuchtigkeit aus, da dies das Risiko eines Stromschlags erhöht.

Beschädigen Sie das Netzkabel der Platine nicht. Verwenden Sie das Netzkabel nicht, um das Elektrowerkzeug zu ziehen oder zu schleifen. Halten Sie das Netzkabel fern von Hitze, Öl, scharfen Kanten oder beweglichen Objekten. Ein beschädigtes Netzkabel oder ein Netzkabel, das mit anderen Gegenständen in Berührung kommt, erhöht die Gefahr eines Stromschlags.

Beschädigen Sie das Netzkabel der Platine nicht. Verwenden Sie das Netzkabel nicht, um das Elektrowerkzeug zu ziehen oder zu schleifen. Halten Sie das Netzkabel fern von Hitze, Öl, scharfen Kanten oder beweglichen Objekten. Ein beschädigtes Netzkabel oder ein Netzkabel, das mit anderen Gegenständen in Berührung kommt, erhöht die Gefahr eines Stromschlags.

Persönliche Sicherheitsvorkehrungen

1. Behalten Sie beim Arbeiten mit Elektrowerkzeugen einen klaren Kopf und achten Sie auf die Arbeit. Benutzen Sie keine Elektrowerkzeuge, wenn Sie müde sind oder unter dem Einfluss von Drogen stehen,

Alkohol oder Drogen. Wenn Sie unvorsichtig sind, kann dies zu schweren Unfällen führen.

1. Kleiden Sie sich richtig. Tragen Sie keine weite Kleidung und keinen Schmuck. Halten Sie Ihre Kleidung, Haare und Handschuhe von beweglichen Teilen fern. Lose Kleidung, Schmuck und lange Haare können leicht in beweglichen Teilen hängen bleiben.
2. Starten Sie die Maschine nicht unbeabsichtigt. Stellen Sie sicher, dass der Schalter ausgeschaltet ist, bevor Sie den Stecker in die Steckdose stecken. Wenn Sie ein Elektrowerkzeug tragen, kann das versehentliche Berühren des Schalters im eingeschalteten Zustand zu einem Sicherheitsunfall führen.
3. Entfernen Sie alle Einstellwerkzeuge, wie z. B. Schraubenschlüssel, bevor Sie die Maschine starten. Diese Werkzeuge sind sehr gefährlich, wenn sie sich in den beweglichen Teilen der Maschine befinden, da sie leicht zu Unfällen mit Personenschäden führen können.
4. Halten Sie das Gleichgewicht und verlieren Sie es nicht während der Bedienung der Maschine. Dadurch haben Sie in unerwarteten Situationen eine bessere Kontrolle über das Gerät.
5. Verwenden Sie persönliche Schutzausrüstung ordnungsgemäß und tragen Sie immer eine Schutzbrille. Zur persönlichen Schutzausrüstung gehören Staubmasken, rutschfeste Schutzhandschuhe, Sicherheitsschuhe, Schutzhelme oder Gehörschutz. Der richtige Einsatz dieser Schutzausrüstung verringert die Zahl der Unfälle mit Personenschäden.

Nutzung und Wartung der Werkzeuge

1. Verwenden Sie die Werkzeuge nicht übermäßig und führen Sie die entsprechenden Arbeiten gemäß dem Zweck der Werkzeuge aus. Die angemessene Auswahl der Werkzeuge für den beabsichtigten Zweck führt zu einem doppelten Ergebnis mit halbem Aufwand und ist sicher.
2. Wenn der Schalter der Maschine nicht richtig funktioniert, verwenden Sie die Maschine nicht. Jedes Gerät, dessen Schalter nicht funktioniert, ist sehr gefährlich und muss sofort repariert werden.
3. Vor dem Einstellen der Werkzeuge, dem Austauschen von Zubehör und deren Lagerung. Diese Maßnahmen können das Risiko eines versehentlichen Startens des Werkzeugs verringern.
4. Achten Sie darauf, Elektrowerkzeuge für nicht eingewiesene Personen, insbesondere Kinder, unzugänglich aufzubewahren. Denn Elektrowerkzeuge sind für ungeschulte Personen sehr gefährlich.
5. Pflegen Sie die Werkzeuge sorgfältig, um sicherzustellen, dass Kopf und Klinge scharf sind. Wartung und das Scharfhalten der Klinge können die Knoten reduzieren und die Kontrolle über das Kabel erleichtern.
6. Überprüfen Sie regelmäßig die Werkzeuge, um festzustellen, ob die Position der beweglichen Teile nicht korrekt ist, ob Teile beschädigt sind oder andere Schäden vorliegen, die den normalen Gebrauch der Werkzeuge beeinträchtigen können. Wenn ja, reparieren Sie sie unbedingt vor dem Gebrauch. Viele Unfälle sind auf die unsachgemäße Wartung der Werkzeuge zurückzuführen.
7. Bitte verwenden Sie nur die empfohlenen Aufsätze. Zubehör, das für ein Werkzeug geeignet ist, kann für ein anderes Werkzeug gefährlich sein.

Aufschlag

Die Wartung der Maschine muss von Personal durchgeführt werden, das die Bewertung des Herstellers besteht, sonst kann es zu Unfällen mit Verletzungen kommen.

Bitte befolgen Sie die Anweisungen in der Bedienungsanleitung genau, um die Maschine zu warten und ersetzen Sie das vom Hersteller angegebene Zubehör. Andernfalls kann es zu einem Stromschlag oder einem Unfall mit Verletzungen kommen. Trennen Sie vor Wartungsarbeiten alle Stromverbindungen, um Stromschläge und unbeabsichtigtes Anlaufen des Gerätes zu vermeiden.

Weitere Sicherheitsvorkehrungen warnen!

Dieser Abschnitt enthält wichtige Sicherheitsinformationen zu diesem Werkzeug.

Bitte lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie die Trommelmaschine benutzen.

Andernfalls kann es zu Stromschlägen, Bränden oder schweren Verletzungen kommen.

Unfälle. Bitte bewahren Sie diese Sicherheitshinweise sorgfältig auf!

Der Einsatz der Baggermaschine ist sicher

1. Bitte tragen Sie die Operationshandschuhe nach dem Zufallsprinzip, und es ist verboten, Lappen oder Baumwollhandschuhe zum Halten des Baggerkabels zu tragen, so dass die Gefahr besteht, durch das Baggerkabel beschädigt zu werden und Verletzungen zu verursachen.
2. Betreiben Sie die Maschine nicht, wenn die Riemenabdeckung abgenommen ist. Die Finger sind in Gefahr, von dem Riemen und der Riemenscheibe mit hineingezogen zu werden.
3. Drehen Sie den Baggerkopf nicht, wenn die Maschine läuft. Auf diese Weise ist die Spannung des Kabels zu groß und es entstehen Verdrehungen, Knoten und sogar Brüche, die zu mehr Unfällen mit schweren Verletzungen führen können.
4. Verwenden Sie die behandschuhte Hand, um das Kabel zu bedienen, so dass die Hand die Bewegung des Kabels spürt, um ein Verdrehen des Kabels, Verknoten oder gar Brechen usw. zu verhindern und so das Auftreten von Verletzungsunfällen zu vermeiden.
5. Die Maschine befindet sich zwei Fuß vom Rohreinlass entfernt. Ein zu großer Abstand kann dazu führen, dass sich das Kabel verdreht und verknotet.
6. Die Maschine ist für die Bedienung durch eine einzelne Person ausgelegt, und der Bediener kann den Fußschalter und das Stahlkabel allein steuern. Sobald der Baggerkopf aufhört sich zu drehen, stoppen Sie die Maschine, um ein Verdrehen, Verknoten oder sogar Brechen des Kabels zu verhindern und so das Auftreten von Verletzungsunfällen zu vermeiden.
7. Fahren Sie die Maschine nicht rückwärts, es sei denn, dies ist ausdrücklich in der Anleitung angegeben, da das Kabel leicht beschädigt werden kann und normalerweise verwendet wird, um den Kopf von einer Blockierung zu lösen.
8. Berühren Sie die laufende Kabeltrommel und das Führungsrohr nicht mit den Händen. Wenn die Maschine stoppt, greift die Hand in die Trommel. Andernfalls wird die Hand durch rotierende Teile verletzt.
9. Tragen Sie keine weite Kleidung oder Schmuckketten, um Haare und Kleidung von beweglichen Teilen fernzuhalten. Lose Kleidung, Schmuck, Halsketten und Haare können leicht von beweglichen Teilen erfasst werden und eine Gefahr darstellen.
10. Beim Betrieb und Einsatz der Baggermaschine verwenden Sie bitte die entsprechende persönliche Schutzausrüstung. Abwasserkanäle enthalten in der Regel viele schädliche Stoffe, die für den menschlichen Körper schädlich sind. Geeignete persönliche Schutzausrüstung umfasst Schutzbrille, Schutzhandschuhe und alle anderen Sicherheitsausrüstungen wie Masken, Gummihandschuhe, Schutzdecken, Stahlkopfstiefel usw.
11. Achten Sie auf persönliche Hygiene, waschen Sie Hände und andere Körperteile mit heißem Seifenwasser und essen oder trinken Sie während der Baggerarbeiten nicht, um das Einatmen giftiger Substanzen zu vermeiden.
12. Betreiben Sie die Maschine nicht im Wasser und verwenden Sie sie nicht im Wasser, da dies das Risiko eines Stromschlags erhöht.
13. Baggern Sie nur Rohre aus, die der Arbeitskapazität der Maschine entsprechen, gemäß den Betriebsdaten. Jede andere Verwendung der Maschine erhöht das Auftreten gefährlicher Unfälle.

Produktübersicht, technische Parameter und Standardkonfiguration Produktübersicht

Die Trommelbaggermaschine mit dem entsprechenden Stahlkabel kann Rohre mit einem Durchmesser von 1 ½ bis 4 Zoll ausbaggern. Die Kabel sind in Längen von 3/8 Zoll (50-100 Fuß) und 1/2 Zoll (50-100 Fuß) erhältlich (bei 1/2 Zoll Kabel ist der Trommeldurchmesser 100 Fuß). Die automatische Baggermaschine ist nicht für die Beseitigung von Hauptverstopfungen geeignet. Die Maschine wird von einem 250 W / 370 W / 550 W Universalmotor mit Erdungsschutzsystem angetrieben. Ein Fehlerstromschutzschalter (FI) ist in den Stromkreis integriert, und der Motor kann über einen pneumatischen Fußschalter ein- und ausgeschaltet werden. Das Kabel hat einen festen Kabelkern, der Knoten verhindert, langlebig ist und über eine Verbindungsstelle zum Anschließen des Baggerkopfes verfügt.

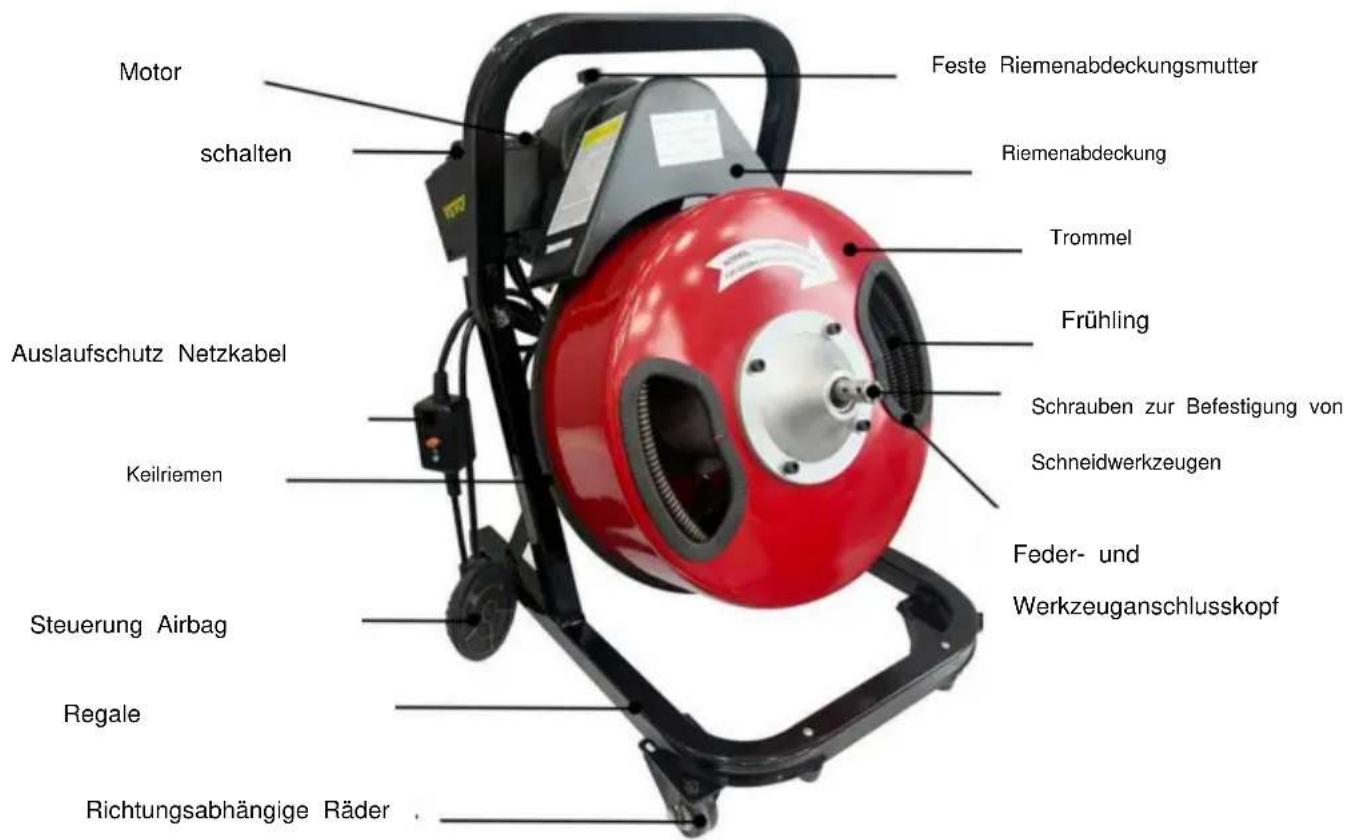

Bezeichnung der einzelnen Teile.

Technische Parameter der Trommelbaggermaschine

Rohrdurchmesser: Je nach Wahl des Kabels ist auch die Rohrgröße unterschiedlich (siehe Tabelle unten).

Stahlkabelgröße	Kaliber	Rohrlänge
	In.	ft. (m)
3/8ÿÿ10 mmÿ	2 – 4	50 (15 Mio.) – 100 (30 Mio.)
1/2ÿÿ12 mmÿ	2 – 4	50 (15 Mio.) – 100 (30 Mio.)
3/10ÿ	2 – 4	50 (15 Mio.)

Trommelkapazität

Standard-Stahlseiltrommel: Sechs Arten von Federn: 3/10" x 50 Fuß, 3/8" x 50 Fuß, 75, 100 Fuß und 1/2" x 50 Fuß, 75 und 100 Fuß

Seiltrommeldrehzahl: 216/178 U/min (unbelastet)

Motor:

Typ: 115 V/60 Hz, 230 V/50 Hz, umkehrbarer Universalmotor (Wechselstrom).

Motordrehzahl: 1700 U/min / 1400 U/min

Ausgangsleistung: 180 W / 250 W / 370 W / 550 W.

Standardkonfiguration

Alle Trommelbaggermaschinen sind mit einem Paar Baggerhandschuhen und zwei manuellen Baggerstreifen aus Kunststoff ausgestattet (allein für einfache Verstopfungen geeignet). Mit der Trommelbaggermaschine können Sie Rohre der entsprechenden Größe ausbaggern. Wenn die Planung, der Bau und die Installation der Rohrleitung frei sind und die Verstopfung nicht sehr ernst ist, ist die Arbeit effektiv und die Maschine wird nicht beschädigt. Es wird empfohlen, vor dem Ausbaggern ein Rohrinspektionsgerät zu verwenden, um die Verstopfung in der Rohrleitung zu erkennen, und anschließend mit der Baggermaschine auszubaggern. Die Baggermaschine kann nicht die gesamte Verstopfung beseitigen.

Maschinenmontage und besondere Tipps

Räder montieren (bei 4 Rädern)

1. Entnehmen Sie das Zubehörpaket mit Rädern und montierten Normteilen. Nehmen Sie die 4 Räder der Maschine heraus (zwei Richtungsräder, zwei Universalräder) und die Standardteile. Finden Sie das Werkzeugpaket und öffnen Sie es. Nehmen Sie den Sechskant-Schraubenschlüssel und verwenden Sie ihn, um die Schraube des Rads festzuschrauben.
2. Setzen Sie zwei Richtungsräder an der Vorderseite der Maschine und zwei Universalräder an der Rückseite der Maschine montiert (Hinweis: das Universalrad hat 4 Schrauben pro Rad, und jedes Richtungsrad hat 2 Schrauben). Die Armlehne kann umgeklappt werden.

Maschineninspektion

Führen Sie vor der Inbetriebnahme der Maschine die folgenden Schritte durch, um die Maschine zu überprüfen und unnötige Unfälle zu vermeiden, wie Stromschlag, Kabelverformung, Kabelbruch usw.

An.

Tragen Sie immer eine Schutzbrille, Handschuhe und andere geeignete Schutzausrüstung, wie zum Beispiel Chemikalienschutz, Schutzhandschuhe etc.

1. Überprüfen Sie die Handschuhe für die Baggermaschine, um sicherzustellen, dass keine Schäden, Verschleiß und lose Teile vorhanden sind, da diese Teile sonst leicht in das Stahlkabel verwickelt werden können und Gefahr bringen. Handschuhe schützen die Hand vor rotierenden Stahlkabeln. Wenn die Handschuhe beschädigt, abgenutzt und lose sind, ersetzen Sie die neuen Handschuhe, um die Baggermaschine zu verwenden.

Reinigen Sie die Maschine mit Handschuhen aus Leder oder PVC-Material.

1. Überprüfen Sie das Netzkabel, den Erdschlussschutzschalter (GFCI) und den Stecker.

Wenn der Stecker beschädigt, verformt ist oder keinen Erdungskopf hat, oder das Kabel beschädigt ist,

Ersetzen Sie die Maschine sofort und stellen Sie die Verwendung der Maschine ein.

1. Reinigen Sie den Griff und die Bedienteile von Öl, Fett und Staub, um die

Auftreten verschiedener Gefahren und einfache Steuerung der Maschine zu vermeiden.

1. Stellen Sie sicher, dass der Fußschalter richtig an die Maschine angeschlossen ist und dass der

Fußschalter normal verwendet werden kann. Verwenden Sie die Maschine nicht ohne Fußschalter.

oder wenn der Fußschalter beschädigt ist.

1. Überprüfen Sie, ob die Position der beweglichen Teile der Maschine korrekt ist, die Teile sind

beschädigt oder andere Schadenszustände aufweisen, die den normalen Gebrauch der Werkzeuge beeinträchtigen können.

Wenn ja, reparieren Sie sie bitte vor der Verwendung.

1. Prüfen Sie, ob das Warnschild an der Maschine angebracht ist und

gut lesbar. Betreiben Sie die Maschine nicht ohne Warnhinweis.

1. Überprüfen Sie, ob die Riemenabdeckung fest installiert und verwendbar ist, und betreiben Sie die Maschine ohne Riemenabdeckung.

Reinigen und entfernen Sie Schmutz von Kopf und Kabel und prüfen Sie auf Verschleiß oder Schäden. Der Prüfinhalt umfasst:

Verschleiß: Das Kabel besteht aus rundem Draht. Wenn der äußere Kreis flach wird, ist der Verschleiß stark und das Kabel muss ersetzt werden.

Kabelknoten: Stahlkabel sind nicht gerade, leicht gekrümmt ist akzeptabel. Bei Knoten wird das Stahlkabel gebogen, und der Spalt zwischen dem Stahldrahtring und dem Ring ist sehr groß. Weniger als 15 Biegungen können gerade gerichtet werden. Aber alle Drahtknoten beschleunigen den Kabelschaden. Wenn also ein schwerwiegendes Knotenphänomen auftritt, sollte das Kabel umgehend ausgetauscht werden.

Korrosion: Wird durch Kabel verursacht, die in einer feuchten Umgebung gelagert werden oder durch chemische Erosion. Korrosion kann die Kabel beschädigen und sollte sofort ersetzt werden.

Alle diese Faktoren können zu Verformungen, Verknotungen oder Brüchen der Kabel führen, was dazu führt, dass die Kabel vollständig zurückgelegt werden und nicht mehr als 2 cm Kabel im Freien liegen. Dies kann Verletzungen durch Peitschen vermeiden, die die Person beim Starten der Maschine treffen könnten.

1. Prüfen Sie, ob der Baggerkopf scharf ist, andernfalls ersetzen Sie den scharfen Baggerkopf der Klinge. Ein nicht scharfer Baggerkopf beeinträchtigt die Baggerwirkung, was zu Kabelverbiegungen, Knoten und sogar Brüchen führen kann.
2. Stellen Sie sicher, dass sich der Schalter in der Abschaltposition (AUS) befindet.
3. Stecken Sie den Stecker mit trockenen Händen in die Steckdose. Um Stromschlagunfälle zu vermeiden, halten Sie alle elektrischen Anschlüsse trocken und fern vom Boden und berühren Sie sie nicht mit nassen Händen. Stellen Sie sicher, dass das Kabel einen Fehlerstromschutzschalter (GFCI) hat und dieser normal funktioniert. Wenn die Testtaste gedrückt wird, erlischt die Kontrollleuchte. Durch Drücken der Reset-Taste wird das System zurückgesetzt. Wenn die Kontrollleuchte leuchtet, kann die Maschine verwendet werden. Wenn der FI-Schutzschalter nicht funktioniert, beenden Sie die Verwendung der Maschine.

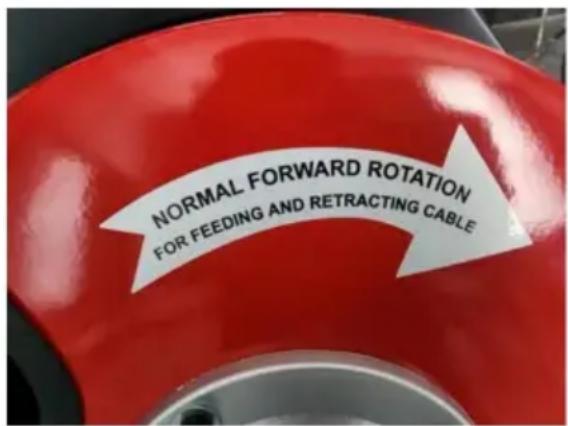

4. Schalten Sie die Stromversorgung ein, stellen Sie den Schalter auf Rechtslauf, treten Sie auf den Fußschalter und überprüfen Sie die Drehrichtung der Kabeltrommel. Vom vorderen Ende der Maschine muss sich die Seiltrommel im Uhrzeigersinn drehen, siehe Warnschild der Maschine und die Pfeilmarkierung auf der Trommel. Lassen Sie den Fußschalter los, und die Maschine dreht sich nicht mehr. Stellen Sie den Schalter auf Linkslauf, drücken Sie den Fußschalter und die Seiltrommel dreht sich gegen den Uhrzeigersinn. Dreht sich die Seiltrommel in die falsche Richtung,

Anweisung: Verwenden Sie es bitte nicht weiter und lassen Sie es reparieren.

1. Nach der Inspektion den Schalter in die Ausschaltstellung (OFF) bringen und den Stecker mit trockener Hand ziehen.
2. Maschinen- und Arbeitsbereichseinstellungen

Tragen Sie immer eine Schutzbrille, Baggerhandschuhe und andere geeignete Schutzausrüstung, wie z. B.

Chemikalienschutzausrüstung, in den Baggerhandschuhen mit einer Schicht Flüssigkeit

Schutzhandschuhe usw.

Bevor Sie die Maschine verwenden, führen Sie die folgenden Schritte aus, um die Maschine einzustellen und den Arbeitsbereich vorzubereiten, um unnötige Unfälle zu vermeiden:

1. Der Arbeitsplatz sollte folgende Anforderungen erfüllen:

Gute Beleuchtung, keine brennbaren und explosiven Gase, Flüssigkeiten oder Stäube.

Der Arbeitsbereich sollte trocken und der Boden eben sein. Stellen Sie die Maschine nicht im Wasserbereich auf, und der Bediener sollte nicht im Wasser stehen.

Maschine im Wasserbereich, und der Bediener sollte nicht im Wasser stehen.

Der Weg vom Transport der Maschine zum Arbeitsplatz sollte eben sein.

Überprüfen Sie das ausgebaggerte Rohr, finden Sie wenn möglich den Startpunkt, identifizieren Sie den Bogen, den freien Abstand, den Abstand zur Hauptleitung und die Verstopfung, chemische Stoffe usw. Wenn es sich um einen chemischen Stoff handelt, müssen Sie seine Zusammensetzung verstehen und Sicherheitsmaßnahmen ergreifen usw. Bei Bedarf sind Einrichtungen wie Vogelbecken zu entfernen, die den Betrieb der Maschine behindern oder die Kabel beschädigen können.

Wählen Sie die geeignete Baggerausrüstung aus:

Der Weg vom Transport der Maschine zum Arbeitsplatz sollte eben sein.

1. Überprüfen Sie das ausgebaggerte Rohr, finden Sie wenn möglich den Startpunkt, identifizieren Sie den Bogen, den freien Abstand, den Abstand zur Hauptleitung und die Verstopfung, chemische

Stoffe usw. Wenn es sich um einen chemischen Stoff handelt, müssen Sie seine Zusammensetzung verstehen und Sicherheitsmaßnahmen ergreifen usw. Bei Bedarf sind Einrichtungen wie

Vogelbecken können entfernt werden, was den Betrieb der Maschine behindern kann oder die Kabel beschädigen.

1. Wählen Sie die geeignete Baggerausrüstung aus:

Stahlkabelgröße	Kaliber	Rohrlänge
	In.	ft. (m)
3/8ÿÿ10 mmÿ	2 – 4	50 (15 Mio.) – 100 (30 Mio.)
1/2ÿÿ12 mmÿ	2 – 4	50 (15 Mio.) – 100 (30 Mio.)
3/10ÿ	2 – 4	50 (15 Mio.)

Automatische Trommelbaggermaschinen können die Verstopfung der Hauptpipeline nicht beseitigen.

1. Stellen Sie sicher, dass die Maschine überprüft wurde.
2. Legen Sie ggf. Schutzpolster auf den Boden, da die Baggerarbeiten

schmutzig sind.

1. Bitte nehmen Sie den üblichen Weg. Wenn Sie die Treppe hinaufgehen, achten Sie bitte auf die Maschine.

Schlüpfen Sie in die entsprechenden Schutzschuhe und ziehen Sie diese an.

1. Die Maschine ist zwei Fuß vom Eingang entfernt. Zu lange Kabel können zu Verzerrungen und Knoten führen. Wenn nicht, kann es mit dem entsprechenden Rohr an den Einlass angeschlossen werden und das Kabel durch das Verlängerungsrohr geführt werden. Falsche Kabelschutzmaßnahmen können

zu einer Verformung, Verknotung oder sogar zum Bruch des Kabels oder zu Verletzungen des Bedieners führen.

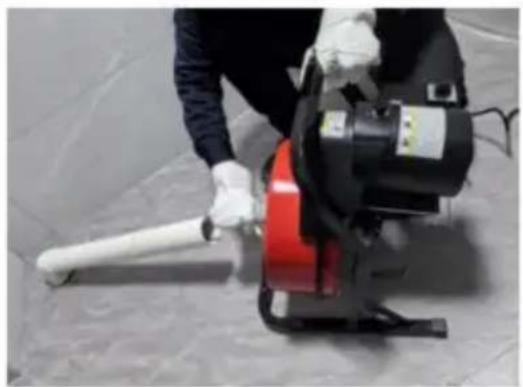

Verwenden Sie ein Verlängerungsrohr zum Schutz der Stahlkabel.

1. Prokuratorischer Arbeitsbereich: Stellen Sie sicher, dass sich im Arbeitsbereich keine Hindernisse befinden und kein irrelevantes Personal im Arbeitsbereich ist. Die Baggerarbeiten sind sehr schmutzig, und das irrelevante Personal stört den Bediener.
2. Wählen Sie den richtigen Baggerkopf. Wenn Sie nichts über die Verstopfung wissen, wählen Sie einen geraden oder kugelförmigen Baggerkopf, um den Zustand der Verstopfung zu bestimmen. Sobald Sie die Situation der Verstopfung kennen, wählen Sie den entsprechenden Baggerkopf. Verwenden Sie zuerst den kleinen Baggerkopf und räumen Sie dann das Rohr mit dem großen vollständig frei. Der maximale Baggerkopf sollte den Innendurchmesser von 1 Zoll nicht überschreiten.

Der Baggerkopf umfasst:

Außensechskantschlüssel

Schaufelförmiger Baggerkopf

Baggerkopf Typ C – gezackt

Baggerkopf in Olivenform zum

Baggern des Kopfes. Die Wahl des

Baggerkopfes hängt vom Zustand des auszubaggernden Rohrs und der Beurteilung des Bedieners ab. Verschiedene andere Baggerköpfe sind verfügbar, siehe Handbuchanhang oder Produktbeispiele.

1. Verwenden Sie zum Anbringen und Abnehmen des Kopfes einen Sechskantschlüssel.

1. Die Schraube am Federstecker entfernen. 2. Den Stecker am Werkzeug in

die Federverbinder legen. 3. Die entfernte Dichtung und Schraube ablegen. 4. Die Schraube am installierten Baggerkopf festziehen.

1. Platzieren Sie den Fußschalter, der einfach zu bedienen ist, und auch den CW/OFF/CCW-Schalter.
2. Vergewissern Sie sich, dass sich der CW/OFF/CCW-Schalter in der geschlossenen Position „OFF“ befindet.
3. Stecken Sie den Stecker der Baggermaschine in die Steckdose, und die Stelle des Kabels wurde gemäß der obigen Methode überprüft. Wenn es nicht lang genug ist, kann die erforderliche Verdrahtungsplatine verwendet

werden. Verwenden Sie drei Stecker, siehe vorherigen Abschnitt zur Stromsicherheit.

ÿ Ob alle elektrischen Gerätekomponenten intakt sind.ÿ Die Kabel entsprechen

den Standards für den Einsatz im Freien, wie z. B. der Kennzeichnung „W“ oder „WA“. Ä Das Kabel hat einen ausreichenden Durchmesser (16 AWG 50 ft, 14 AWG 50-100 ft). Wenn zu

Wenn die Drähte zu klein sind, überhitzt das Kabel, die Isolierung schmilzt und es kommt zu einem Brand.

Die Verdrahtungsplatine sollte auch über die GFCI-Funktion verfügen. Die GFCI-Funktion der Maschine schützt den Bediener nicht vor einem Stromschlag durch die Leiterplatte.

Wenn die Verdrahtungsplatine keine GFCI-Funktion hat, dann ist es am besten, einen Stecker mit GFCI-Funktion in der Mitte zu verwenden, um das Stromschlagrisiko zu reduzieren.

Bedienungsschritte

WARNUNG

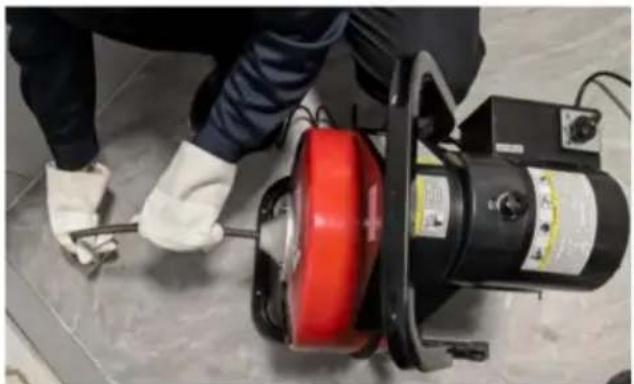

Bediener sollten die mitgelieferten Handschuhe nach Bedarf tragen. Halten Sie die Feder nicht mit Drahthandschuhen oder anderer loser Kleidung, so dass die Hand in Berührung kommen und verletzt werden könnte.

Tragen Sie eine Schutzbrille, um zu verhindern, dass Staub und Fremdkörper in die Augen gelangen. Tragen Sie Gummistiefel, um Ausrutschen und Stromschläge zu verhindern, besonders bei Nässe.

Wenn das Rohr Chemikalien enthält, tragen Sie bitte die entsprechende Schutzausrüstung wie Maske, Atemschutz usw. Zusätzliche chemische Schutzausrüstung

beinhaltet Flüssigkeitsisolierungshandschuhe und mehr.

Befolgen Sie die Betriebsanweisungen in diesem Handbuch, um Verletzungen durch Federn zu vermeiden. Verdrehen, Brechen, Schlagen, Maschinenkippen, chemische Verbrennungen oder andere Ursachen.

1. Stellen Sie sicher, dass der Arbeitsbereich und die Maschine richtig eingerichtet sind und keine irrelevanten Personen im Arbeitsbereich aufhält.
2. Ziehen Sie das Kabel aus der Trommel, steigen Sie in das Rohr und gehen Sie so weit wie möglich. Stellen Sie sicher, dass mindestens 1 Fuß Draht im Rohr vorhanden ist

Dadurch kann es passieren, dass das Kabel aus dem Rohr herausfällt und durch Peitschen beschädigt wird.

1. Richtige Haltung beim Arbeiten:

In der Lage sein, den Fußschalter zu bedienen, und schnell gehen können, nicht vollständig.

Stellen Sie sicher, dass Sie das Gleichgewicht halten können. Mindestens eine Hand kann das Kabel bedienen, das die Bewegung des Kabels spüren kann.

Der CW/OFF/CCW-Schalter kann gesteuert werden.

Ein Beispiel für die richtige Arbeitshaltung finden Sie in der Abbildung.

Beispiel für die richtige Haltung beim Arbeiten.

1. Stellen Sie den Schalter CW/OFF/CCW auf CW-Gang und drücken Sie nicht den Fußschalter. Die CW/OFF/CCW-Anzeige gibt lediglich die Drehrichtung des Kabels an, nicht dessen Bewegungsrichtung. Stellen Sie den Schalter nicht in den CCW-Gang und beschädigen Sie das Kabel, es sei denn unter bestimmten Umständen.

Handbuch in das Kabel

Benutzen Sie zum Herausziehen des Stahlkabels aus dem

Trommel und führen Sie es in die Rohrleitung ein. Bei falscher Bedienung kann das Stahlseil das Kabel verknoten, verdrehen und beschädigen oder dem Bediener Schaden zufügen.

Beginnen Sie mit dem Einziehen von Stahlkabeln in die Rohrleitung.

Stellen Sie sicher, dass sich in der Rohrleitung ein mindestens 30 cm langes Stahlkabel befindet, und drücken Sie dann die Fußschalter und führen Sie das Kabel langsam von Hand in die Rohrleitung ein. Die Maschine sollte von einer Person bedient werden, und eine Person sollte niemals auf den Fußschalter treten, während eine andere Person das Stahlseil bedient. Dies kann dazu führen, dass sich das Stahlkabel verdreht, verknotet oder bricht, was zu Verletzungen führen kann.

Stahlkabel können nur schwer durch Bögen oder Wassereinlässe geführt werden.

Techniken können verwendet werden:

Die erste Methode: Wenn sich das Stahlkabel dreht oder nicht dreht, zwingen Sie es nach unten, um den Kopf durch den Ellbogen freizugeben.

Die zweite Methode: Wenn das Stahlkabel eine lange Strecke vorgerückt ist, kann für einige Sekunden umgekehrt werden, um das Stahlkabel durch den Winkel zu schicken.

Die dritte Methode besteht darin, ein Stahlkabel vom Typ C-9 zwischen dem Stahlkabel und dem Baggerkopf zu installieren.

Verwenden Sie abschließend Stahlseile mit kleinerem Durchmesser oder elastischere Stahlseile, oder andere Modelle von Baggermaschinen.

Ausbaggerung von Pipelines

Ziehen Sie mit behandschuhter Hand 6-12 Zoll Drahtseile aus der Trommel und geben Sie sie in das Rohr, wobei eine Hand den Draht hält. Wenn die Geschwindigkeit des Kabels langsam ist oder verformt, dann ist das Kabel aufgetreten Ellbogen, Biegung oder Blockade, sollte sofort anhalten, die Situation analysieren, wirksame Fähigkeiten auswählen und dann weiter ausbaggern, kann die Baggerung effektiv verbessern

Effizienz.

Achten Sie auf das Kabel in das Rohr, Kabel in das größere Rohr, es wird

Kabel aus dem Rohr gedreht, Kabelumbau in das kleinere Rohr, oder

Rohr ernsthafte Verstopfung, leicht zu Kabel Wicklung Knoten verursachen, Bagger wie Rohr, zu zahlen

Achten Sie auf den Wechsel des Kabels, sobald eine abnormale Feder gefunden wurde, um anzuhalten

Vermeiden Sie gleichzeitig, dass sich die Feder verknotet und abbricht und der Bediener verletzt wird.

Die Blockade lösen

Wenn der Entriegelungskopf in die Blockade hineinragt und sich nicht drehen kann, wird das Stahlkabel sich verdrehen und wird durch die noch laufende Maschine immer schwerer. Dies

erfordert das Zurückziehen des Stahlkabels, um die Spannung im Kabel zu lösen, wodurch der

Entriegelungskopf herauskommt. Halten Sie den Entriegelungskopf niemals an

Drehen und trotzdem die Maschine bedienen, um das Stahlkabel zu verdrehen.

Wenn die Verstopfung gelöst ist, ziehen Sie den Entblockierungskopf zurück und lassen Sie ihn im Inneren rotieren.

Blockade, um sie kontinuierlich aufzubrechen, bis der Blockierkopf sich biegen kann und

frei drehen.

Die Blockade ist beseitigt, das Stahlkabel und der Baggerkopf können

mit Schmutz gefüllt, was den normalen Betrieb beeinträchtigt. Dies erfordert die Rückführung des Stahlkabels in

Räumen Sie diesen Müll weg (siehe Abschnitt zum Recycling von Stahlkabeln).

Den Baggerkopf in der Verstopfung handhaben.

Wenn der Kopf in der Blockade festsitzt und nicht herauskommen kann, sollte das manuelle Kabel Lassen Sie den Fußschalter sofort los und fassen Sie das Kabel, nachdem die Maschine angehalten hat, da sich das Kabel sonst verknotet, verdreht und bricht. Lösen Sie beim automatischen Kabel den Fußschalter, platzieren Sie den automatischen Gerätegriff mit der Lotschraube im Winkel und halten Sie den Draht fest, sonst dreht sich der Motor, um die Spannung abzubauen, bis der

Spannung des Kabels wird gelöst, und dann lassen Sie die Hände los. Stellen Sie den Schalter CW /

AUS / CCW in der Position AUS.

Den Baggerkopf in der Blockade lösen

Wenn der Baggerkopf in der Blockade feststeckt, stellen Sie den Schalter CW / OFF / CCW in

den OFF-Schließmechanismus und versuchen Sie, das Kabel mit der Hand aus der Blockade zu ziehen. Wenn nicht

heraus, stellen Sie den Schalter CW / OFF / CCW in die Stellung CCW, halten Sie das Kabel mit beiden

Händen, drücken Sie den Fußschalter und drehen Sie einige Sekunden, um das Kabel herauszuziehen.

Verwenden Sie weiterhin die CCW-Ausrüstung nach dem Verlassen des Baggerkopfes, was zu Schäden führen kann

am Kabel. Stellen Sie das Getriebe auf Rechtslauf und arbeiten Sie weiter.

Recycelte Stahlkabel

Sobald das Rohr vollständig ausgebaggert ist, kann Wasser verwendet werden, um die Verstopfung wegzuspülen, aber

Achten Sie auf die Änderung des Wasserflusses, da dies dazu führen kann, dass das Rohr

wieder gesperrt wird.

Spülen Sie das Rohr mit dem Strom, um die Kabel zu recyceln. Stellen Sie den Schalterknopf in CW/

AUS/CCW im CW-Gang und verwenden Sie beide Hände, um die Kabel in die Trommel zurückzuführen.

Die Länge jeder Erholung beträgt etwa 6-12 Zoll. Das Wasser aus dem

Spülrohr kann auch die Kabel waschen. Weiter das Kabel recyceln, wenn die

Baggerkopf herauskommt, lassen Sie den Fußschalter los, bringen Sie die Trommel zum Stillstand und ziehen Sie

dann den Rest des Kabels und den Baggerkopf aus dem Rohr. Ziehen Sie nicht

der Baggerkopf direkt aus dem Rohr, wenn sich die Maschine dreht, so dass die

rotierende Stahlkabel und Baggerkopf können das Baggerpersonal verletzen.

Den Schalter in die Stellung OFF (AUS) schalten, den Stecker ziehen, das restliche Kabel in die

Trommel, Baggerkopf abnehmen und weglegen.

Um die Lebensdauer des Stahlkabels und des Baggerkopfes zu verlängern, ist es nach dem Baggern

Am besten reinigen Sie das Stahlkabel und den Baggerkopf mit Wasser, trocknen es mit einem trockenen Tuch

ab, bestreichen es mit Öl oder Rostschutzöl und legen das Stahlkabel dann wieder in die Trommel.

Baggerkopf, und legen Sie die ganze Maschine in eine trockene und belüftete Umgebung für

Lagerung.

Automatischer Abruf

Fassen Sie das Drahtseil mit behandschuhten Händen und verwenden Sie die behandschuhten Hände zur Kontrolle und

Stützen Sie das Drahtseil. Bei falscher Bedienung kann es zu Knoten oder Verdrehungen des Stahlseils kommen,

wodurch das Seil beschädigt wird oder der Bediener verletzt wird. Verwenden Sie die andere Hand, um das

Vorschubgriff des automatischen Geräts. Der Griff sollte in der mittleren Position beginnen, wie in der Abbildung gezeigt.

Bringen Sie den Bediengriff in diese Position, und wenn der

Wenn die Maschine arbeitet, bewegt sich die Feder weder vorwärts noch rückwärts. Wenn die

Der Schalter ist im CW-Getriebe. Die automatische Kabelzuführung 1 muss festgezogen werden.

Pflaumenblütenschraube am automatischen Kabeleinzug so weit fest, dass sich die Feder nicht mehr herausziehen lässt. Drücken Sie den Bedienhebel des automatischen Kabeleinzugs mit der Hand nach links in die nicht mehr schiebbare Position, das ist der Vorwärtsgang. Drücken Sie den Bedienhebel mit der Hand nach rechts in die nicht mehr schiebbare Position, das ist der Rückwärtsgang; Drücken Sie den Bedienhebel des automatischen Kabeleinzugs 2 nach links in die nicht mehr schiebbare Position, das ist der Rückwärtsgang. Drücken Sie den Bedienhebel mit der Hand nach rechts in die nicht mehr schiebbare Position, das ist der Vorwärtsgang (wie in der Abbildung gezeigt).

Das automatische Gerät 3 hat keinen Bediengriff. Ziehen Sie die Pflaumenblütenschraube am automatischen Gerät so weit an, dass die Feder nicht mehr herausgezogen werden kann, und die Maschine befindet sich im automatischen Kabelzufuhrzustand. Durch Ändern des Umschaltvorgangs kann sich das Stahlkabel automatisch vorwärts und rückwärts bewegen. Wenn der Schalter in den CW-Gang gestellt und der Fußschalter gedrückt wird, bewegt sich die Feder automatisch vorwärts. Wenn sich die Feder rückwärts bewegen muss, muss der Schalter in den CCW-Gang gestellt werden. Wenn der Schalter in die OFF-Position gestellt wird, stoppt die Maschine die Bewegung. Wenn die Pflaumenblütenschraube am automatischen Kabelzufuhrgerät 3 so weit gelöst wird, dass das Stahlkabel nicht mehr herausgezogen werden kann, befindet sich die Maschine im manuellen Kabelzufuhrmodus.

Automatisches Kabelgerät 1 Automatisches Kabelgerät 2

Abbildung: Griffgetriebe (von der Vorderseite der Maschine)

Beginnen Sie mit dem Einziehen von Stahlkabeln in die Rohrleitung

Beginnen Sie mit dem Einziehen von Stahlkabeln in die Rohrleitung.

Stellen Sie sicher, dass sich in der Rohrleitung ein mindestens 30 cm langes Stahlkabel befindet, und drücken Sie dann den Fußschalter und ziehen Sie den Griff mit der Hand nach links, halten Sie dabei den Griff.

aus der Mittelstellung bis zum Anschlag. So kann das Stahlseil

normal in der Rohrleitung vorwärts bewegen. Die Maschine sollte von einem

Person, und eine Person sollte nicht auf den Schalter treten, während die andere Person

betätigt das Stahlseil. Dies kann dazu führen, dass sich das Stahlseil verdreht, verknotet oder bricht.

was zu Unfällen mit Personenschäden führen kann.

Techniken können verwendet werden:

Erste Methode: Wenn das Stahlkabel rotiert oder nicht rotiert, schieben Sie das Stahlkabel kräftig nach unten, um den Kopf durch den Ellbogen zu bekommen.

Zweite Methode: Wenn das Stahlkabel eine lange Strecke vorgerückt ist, kann es für einige Sekunden umgekehrt werden, um das Stahlkabel durch den Winkel zu schicken.

Dritte Methode: Installation eines Stahlkabels vom Typ C-9 (separat erhältlich) zwischen Stahlseil und Baggerkopf.

Die dritte Methode besteht in der Installation eines Stahlkabels vom Typ C-9 (zu kaufen).

Ausbaggerung von Pipelines

Verwenden Sie abschließend Stahlseile mit kleinerem Durchmesser oder elastischere Stahlseile, oder andere Modelle von Baggermaschinen.

Achten Sie auf die Länge des Kabels im Kabel, das Kabel in das größere Abwasserrohr oder umgewandelt in die kleinere Größe des Rohres, leicht zu verursachen das Kabel Knoten und verhindern Sie, dass das Kabel aus dem Rohr läuft, um die Probleme, die durch das Kabel durch verschiedene Rohrgrößen verursacht werden.

Halten Sie die Kabel immer mit der Hand in Bewegung. Wenn die Kabelgeschwindigkeit langsam ist oder das Kabel verformt ist, kann dies auf einen Knick, einen Wasserbogen oder eine Blockade hindeuten. Lassen Sie die Länge des Kabels außerhalb des Rohrs nicht zu lang werden, da dies zu Knoten, Verformungen und sogar Brüchen führen kann.

Achten Sie auf die Länge des Kabels und führen Sie das Kabel in die größere

Abwasserrohr oder in die kleinere Rohrgröße umgewandelt, was leicht dazu führen kann, dass sich das Kabel verknotet und verhindert, dass das Kabel aus dem Rohr läuft, um

die Probleme, die durch das Kabel durch verschiedene Rohrgrößen verursacht werden.

Überwinde die Blockade

Wenn der Baggerkopf blockiert ist und sich nicht drehen kann, weil die Maschine noch läuft, verformt sich das Kabel und wird immer schlimmer. Dann muss das Kabel zurückgezogen und der Griff zurückgezogen werden, damit der Baggerkopf herauskommt und die Kabelspannung gelöst wird. Der Baggerkopf darf nicht in der Verstopfung stecken bleiben und die Drehung wird dadurch gestoppt, und die Maschine wird. Wenn das Kabel sich noch dreht, kommt es zu Verformungen.

Wenn der Pfropfen durchgebrochen ist, gehen Sie zurück zum Baggerkopf und lassen Sie ihn im Stopfen, um den Stopfen kontinuierlich zu brechen, bis sich der Baggerkopf biegen und drehen kann frei.

Durch die Verstopfung können sich Kabel und Baggerkopf mit Schmutz füllen, was die normale Arbeit beeinträchtigt. In diesem Fall müssen die Kabel zurückgeführt werden, um die

Müll zu entfernen (siehe Abschnitt zum recycelten Kabel).

Wenn sich das Kabel weiterhin verzieht, verwenden Sie den Vorschubgriff nicht mehr und verwenden Sie die manuelle Bedienung (siehe Abschnitt manuelles Kabel). Um das manuelle Zugangskabel zu verwenden, sollte die automatische 1 die schwarze Pflaumenschraube lösen, damit die Feder leicht ziehen kann. Der Bediengriff der Automatik 1 bzw. der Automatik 2 befindet sich in der Mitte.

Handhabung des Baggerkopfes in der Blockade

Wenn der Kopf in die Blockade eindringt und nicht mehr herauskommen kann, lassen Sie den Fußschalter los und legen Sie den Griff in die mittleren Hände, um das Kabel zu halten, sonst wird das Kabel

Knoten, Verdrehen und Brechen, dann stoppt der Motor und die Spanntrommel des

Das Kabel dreht sich, um die Spannung abzubauen, bis die Spannung des Kabels nachlässt.

Lösen Sie die Zeiger und stellen Sie den Schalter CW/OFF/CCW in die Position OFF.

Den Baggerkopf in der Blockade lösen

Wenn der Baggerkopf blockiert ist, stellen Sie CW / OFF / CCW in OFF-Schließen

Gang, Fußschalter loslassen, versuchen, das Kabel aus der Blockade zu ziehen. Wenn nicht, CW /

OFF / CCW im CCW Gang, Griff in die Mitte stellen, Kabel mit beiden Händen festhalten

Hände, den Fuß auf dem Pedal, drehen Sie ein paar Sekunden und verlassen Sie das Kabel und baggern

Kopf, verlassen Sie den Baggerkopf nicht und verwenden Sie dann den CCW-Gang, da dies zu Schäden führen kann.

das Kabel, stellen Sie den Schalter auf OFF, in den CW-Gang und arbeiten Sie weiter.

Recycling von Stahlkabeln

Sobald die Rohrleitung vollständig entlastet ist, kann Wasser verwendet werden, um die Verstopfung zu beseitigen. Achten Sie jedoch auf Änderungen im Wasserfluss, da dies dazu führen kann, dass die Rohrleitung erneut verstopft.

Während das Wasser durch die Rohrleitung fließt, kann das Stahlkabel recycelt werden. Der Schalter CW/OFF/CCW sollte auf die Position CW eingestellt sein, und das Stahlkabel sollte nicht in umgekehrter Reihenfolge recycelt werden. Das automatische Gerät sollte in den manuellen Kabelzuführungsmodus geschaltet werden, und das Stahlkabel sollte mit beiden Händen recycelt und in die Trommel gelegt werden. Die Länge jedes Recyclings beträgt etwa 6-12 Zoll. Der Wasserfluss aus der Spülleitung kann auch das Stahlkabel waschen und das Recycling des Stahlkabels fortsetzen. Wenn der Baggerkopf herauskommt, lassen Sie den Fußschalter los, um die Trommeldrehung zu stoppen. Ziehen Sie den Baggerkopf nicht direkt aus der Rohrleitung, während sich die Maschine dreht, da dies zu Peitschenverletzungen führen kann. Den Schalter in die Position OFF stellen, den Stecker ziehen, das restliche Stahlkabel aus der Rohrleitung herausziehen und in die Trommel legen. Falls erforderlich, ersetzen Sie den Baggerkopf und fahren Sie mit anderen Arbeiten fort. Die Rohrleitung muss mehrmals hintereinander freigegeben werden, um die Verstopfung vollständig zu beseitigen.

Wartungsanleitung

Stellen Sie sicher, dass der Maschinenschalter auf Aus steht und der Stecker vor der Wartung und Einstellung der Maschine gezogen ist. Tragen Sie immer

Tragen Sie bei Wartungsarbeiten eine Schutzbrille und Handschuhe.

Stahlkabel

Nach dem Gebrauch sollten die Kabel mit klarem Wasser gewaschen werden, um Korrosion zu vermeiden. Verwenden Sie verschiedene Chemikalien zur Reinigung des Rohres. Regelmäßige Anwendung und Wartung mit Rostschutzmittel. Nachdem das Kabel trocken und sauber ist, können Sie das überschüssige Rostschutzmittel mit einem Tuch abwischen, bevor Sie es wieder auf die Trommel aufwickeln.

Tragen Sie keinen Rostschutz auf rotierende Kabel auf. Die rotierenden Kabel beschädigen Ihre Hände, und das Rostschutzmittel wird überall verschüttet.

Reinigung

Sie können die Maschine mit heißem Seifenwasser reinigen, aber lassen Sie das Wasser nicht in den Motor oder andere elektrische Komponenten gelangen. Stellen Sie sicher, dass die Maschine vollständig trocknet, bevor Sie sie für den praktischen Gebrauch einstecken.

Schmierung

Beim Entfernen und Ersetzen des Kabels müssen die Lager der Trommel geschmiert werden.

Lagerung der gesamten Maschine

Wenn die Maschine außer Betrieb ist, lagern Sie sie immer in einer trockenen, belüfteten Umgebung ohne korrosive Gase.

Riemen ausbauen / einbauen

1. Entfernen Sie die Riemenschutzabdeckung und verwenden Sie die Baggermaschine nicht, wenn kein Schutzdeckel vorhanden ist.
2. Mit dem Sechskantschlüssel aus der Werkzeugtasche die beiden Sechskantschrauben lösen, die auf dem Vierkantstahl unter dem Motorsockel sitzen, und drücken Sie den Motor kräftig an. Mit der Zeit löst sich der Riemen auf der Trommel und Sie müssen den Riemen mit der Hand festhalten.
3. Führen Sie den umgekehrten Schritt aus und bauen Sie einen neuen Riemen ein.

Ersetzen Sie die Feder

Ersetzen Sie die beschädigten oder abgenutzten Federn

Entfernen Sie die Feder von der Trommel

1. Ziehen Sie die restlichen Kabel aus der Trommel.
2. Die Maschine hat eine geschlossene Trommel: Es gibt eine 70 cm lange kurze Feder in der Trommel, die das Hauptkabel verbindet; Sie müssen die Schraube lösen, die die lange Feder verbindet. Bei offener Trommel: Die Schraube befestigt das Ende der Feder an der Trommelwand.
3. Entfernen Sie alle Federn (außer den kurzen Federn) von der Trommel.

Installieren Sie die neue Feder

1. Um die Federinstallation zu erleichtern, lösen Sie die neue Feder vollständig ab. Seien Sie vorsichtig beim Entfernen der Verpackung der Feder; die Feder ist elastisch und kann den Bediener verletzen.
2. Bei geschlossener Trommel: Verbinden Sie die lange Feder direkt mit der kurzen Feder fest in der Trommel. Bei offener Trommel: Führen Sie die Feder durch das Loch des hutförmigen Bauteils.
3. Schieben Sie die Feder mit der Hand in die Trommel (immer mit Handschuhen an der Maschine).

Die Feder sollte gegen den Uhrzeigersinn gewickelt sein.

Die Feder in der Trommel ist in gewundener Richtung

1. Die Maschine ist die Schraube, die das Ende der Feder mit der offenen Trommel fixiert.
2. Legen Sie die restlichen Federn in die Trommel.

Anhang

Nur folgendes Zubehör kann zusammen mit dem

Baggermaschine und Zubehör für andere Maschinen

kann nicht auf der Baggermaschine verwendet werden. Um verschiedene Unfälle zu vermeiden, bitte Verwenden Sie die unten aufgeführten empfohlenen Anhänge.

	Nummer	Beschreibung
	1	LederhandschuhePVC-Handschuhe
	1	Außensechskantschlüssel
	2	Schaufelbaggerkopf
	2	Baggerkopf Typ C
	2	Olivenbaggerkopf
	4	Abgesägter Kopf
	2	* Ausbaggern 1

Anforderungen an die Maschinenlagerung

Motorbetriebene elektrische Geräte und Federn müssen in einem

trockener, belüfteter, nicht korrosiver Gasraum und vor Regen geschützt.

Die Maschine sollte verschlossen werden, um zu verhindern, dass unerfahrene Personen oder Kinder kann bei ungeschulten Personen schwere Verletzungen verursachen.

Wartung und Service

WARNUNG

Sollten Sie Probleme mit dem Reparaturservice haben, auch wenn diese oben nicht aufgeführt sind, wenden Sie sich bitte an

Senden Sie die Werkzeuge sofort an das autorisierte Reparaturzentrum des Unternehmens oder an die Fabrik.

Bei der Reparatur der Maschine verwenden Sie die angegebenen Teile. Bei Verwendung nicht bestätigter Teile kann es zu Schäden an der Maschine oder anderen schweren Verletzungsunfällen kommen.

Bei Fragen zur Verwendung und Funktionalität des Werkzeugs wenden Sie sich bitte an den technischen Service des Unternehmens oder besuchen Sie die Website www.vevor.com/support, um

die aktuellsten Informationen zum autorisierten Servicecenter zu erhalten.

Fehlerdiagnose

Frage	Ursache	Lösung
Feder verknotet oder gebrochen	Die Feder übt zu viel Druck aus viel Kraft.	Keine Gewalt anwenden zur Bedienung der Frühling, lass das Baggern Kopf funktioniert normal. 1/2
	Die Feder passt nicht die Größe der Pipeline.	"ist für Rohre geeignet im Bereich von 3" bis 4".
	Motorumkehr.	Benutzen Sie nur den Rückwärtsgang Funktion, wenn die Entblockierungskopf ist eingeklemmt bei einer Verstopfung.
	Die Feder ist korrodiert durch säurehaltige Substanzen.	Regelmäßig reinigen und Schmieren Sie die Stahlkabel.
	Die Feder ist stark abgenutzt. Durch eine neue Feder ersetzen.
	Die Feder ist nicht richtig wird unterstützt.	Stützen Sie die Feder richtig ab. Beachten Sie die Anweisungen in der Betriebsanleitung.
Drücken Sie den Fuß schalter, die Trommel wird nicht drehen. Wenn erneut gedrückt, neu starten.	Das Pedal oder der Schlauch ist defekt.	Defekte Komponenten ersetzen.
	Der Mikrokontrollschalter ist fehlerhaft.	Ersetzen Sie die Mikrosteuerung schalten.
Die Trommel kann nur drehen in einem Richtung.	Der Rückwärtsschalter ist defekt. Schalter ersetzen
Wenn die Stromversorgung eingesteckt oder die Fußschalter ist gedrückt, die Erdung Schutz ist getrennt.	Das Netzkabel ist beschädigt. Durch neue Kabel ersetzen.
	Kurzschluss im Motor.	Senden Sie den Motor an die ausgewiesener Ort für reparieren.
	Es gibt ein Problem mit der Trennfunktion des Erdungsschutzschaltung.	Durch neue Drähte ersetzen und Trennen Sie die Erdung Schutzschaltungsgerät.
	Der Motor ist feucht, die Schaltkasten oder Stecker defekt.	Gehen Sie zur angegebenen Reparatur Reparaturen an Ihr Center.

FCC-Informationen:

ACHTUNG: Änderungen oder Modifikationen, die nicht ausdrücklich vom Hersteller genehmigt wurden,

können die Berechtigung des Benutzers zum Betrieb des Geräts erlöschen lassen.

Bedienen Sie das Gerät!

Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den

folgenden zwei Bedingungen:

1) Dieses Produkt kann schädliche Störungen verursachen. 2) Dieses Produkt muss alle empfangenen Störungen akzeptieren, einschließlich Störungen, die zu unerwünschtem Betrieb führen können.

ACHTUNG: Änderungen oder Modifikationen an diesem Produkt, die nicht ausdrücklich von

Die für die Einhaltung verantwortliche Partei kann die Berechtigung des Benutzers zum Betrieb des Produkts erlöschen lassen.

Hinweis: Dieses Produkt wurde getestet und entspricht den Grenzwerten für ein

digitales Gerät der Klasse B gemäß Teil 15 der FCC-Bestimmungen. Diese Grenzwerte dienen dazu,

einen angemessenen Schutz gegen schädliche Störungen in einer Wohninstallation zu bieten.

Dieses Produkt erzeugt, verwendet und kann Hochfrequenzenergie ausstrahlen.

Wenn es nicht gemäß den Anweisungen installiert und verwendet wird, kann dies zu

Störungen des Funkverkehrs führen. Es gibt jedoch keine Garantie dafür, dass

bei einer bestimmten Installation keine Störungen auftreten. Wenn dieses Produkt dennoch Störungen verursacht,

die den Radio- oder Fernsehempfang schädigen, was durch Aus- und Einschalten des Produkts festgestellt werden kann,

wird dem Benutzer empfohlen, das Problem durch eine oder mehrere der folgenden Maßnahmen zu beheben.

Störungen durch eine oder mehrere der folgenden Maßnahmen.

Empfangsantenne neu ausrichten oder verlegen.

Vergrößern Sie den Abstand zwischen Produkt und Empfänger.

Schließen Sie das Produkt an eine Steckdose an, die zu einem anderen Stromkreis gehört als der, an den der Empfänger angeschlossen ist.

Wenden Sie sich an Ihren Händler oder einen erfahrenen Radio-/Fernsehtechniker.

Richtige Entsorgung

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EU.

Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass die

Das Produkt muss in der Europäischen Union separat entsorgt werden.

gilt für das Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile. Produkte

gekennzeichnete Produkte dürfen nicht mit dem normalen Hausmüll entsorgt werden, sondern müssen

an einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai

200000 CN.

Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122

Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga,

CA 91730

UK REP

YH CONSULTING LIMITED.

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat
