Produkttyp	Trumavloppningsrengörare (avloppsrensare)
Märke	Vevor
Modell	D1000
Kompatibelt rördiameter	2 till 4 tum (50-100 mm)
Kabellängd och diameter	3/8" (10 mm): 50-100 fot (15-30 m); 1/2" (12 mm): 50-100 fot (15-30 m)
Trummkapacitet	3/10" x 50 fot, 3/8" x 50/75/100 fot, 1/2" x 50/75/100 fot
Trummhastighet (tomgång)	216/178 varv/min
Motor	Universell växelström reversibel, 115 V/60 Hz eller 230 V/50 Hz, 1700/1400 varv/min, 180-550 W
Strömförsörjning	Elektrisk med GFCI-skydd (jordfelsbrytare)
Huvudfunktioner	Rensning av avlopp, rotation CW/CCW, manuell eller automatisk matning, pedalbrytare
Medföljande rensningshuvuden	Skopa, typ C, oliv, tandad
Medföljande tillbehör	Läder/PVC-handskar, insexnyckel, manuella rensningsband
Säkerhet	GFCI, remskydd, handskar, skyddsglasögon, nödstopp via pedal
Underhåll och rengöring	Rengör med varmt tvålvatten, torka helt; smörj lager; förvara torrt
Reservdelar och reparerbarhet	Kabel, rem, rensningshuvuden, fjädrar, strömbrytare – reparation av auktoriserad verkstad
Allmän information	Tillverkad av Shanghai Muxin Muye Co., Ltd.; support på www.vevor.com/support

Vanliga frågor - D1000 Vevor

Hur installerar jag hjulen på rengöraren D1000?

Placera de två styrhjulen fram och de två universellhjulen bak. Använd medföljande insexnyckel för att skruva i skruvarna. Varje universellhjul har 4 skruvar, varje styrhjul har 2 skruvar.

Vilken kabel ska jag använda för 3-tums rör?

För ett 3-tums rör, använd en kabel på 1/2 tum (12 mm) eller 3/8 tum (10 mm). 1/2" kabel passar bättre för rör från 3" till 4".

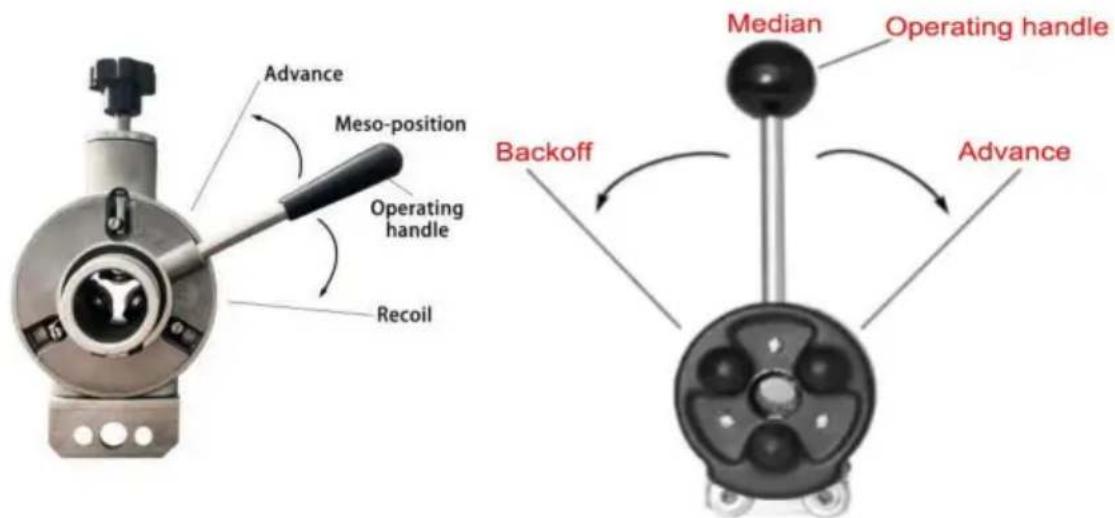

Hur använder jag den automatiska matningsfunktionen?

Dra åt plommonskruven på den automatiska enheten tills fjädern inte längre kan dras ut. Ställ omkopplaren på CW, tryck på pedalen, tryck sedan styrhandtaget åt vänster för framåt eller åt höger för bakåt.

Vad gör jag om rensningshuvudet fastnar i en blockering?

Släpp pedalen, ställ omkopplaren på OFF. Försök att dra ut kabeln manuellt. Om det misslyckas, växla till CCW, håll kabeln med båda händerna och tryck kort på pedalen för att lossa spänningen. När den lossnat, återgå till CW.

Hur rengör och underhåller jag stålkabeln?

Efter användning, tvätta kabeln med rent vatten för att avlägsna kemikalier. Applicera rostskyddsmedel, torka bort överskottet med en trasa. Smörj aldrig en roterande kabel.

Vilken skyddsutrustning ska jag bära?

Bär alltid skyddsglasögon, läder- eller PVC-handskar, gummistövlar och vid behov en mask eller andningsskydd vid kemikalier.

Hur byter jag drivremmen?

Ta bort skyddslocket, skruva loss de två insexskruvarna under motorbasen, tryck ner motorn för att lossa remmen och ta bort den. Installera en ny rem genom att följa stegen i omvänd ordning.

Motorn startar inte när jag trycker på pedalen, vad gör jag?

Kontrollera att pedalen och sladden inte är skadade. Testa GFCI:n genom att trycka på testknappen (indikatorn ska slockna) och sedan återställa. Om problemet kvarstår kan mikrobrytaren eller sladden vara defekt.

Kan jag använda maskinen för rör större än 4 tum?

Nej, D1000 är designad för rör från 1 ½" till 4". För större diametrar, använd en lämplig modell. Att använda en för lång eller tjock kabel kan skada maskinen.

Hur förvarar jag maskinen efter användning?

Rengör och torka maskinen helt, rulla tillbaka kabeln i trumman, ta bort rensningshuvudet och förvara det. Förvara på en torr, ventilerad plats skyddad från regn och korrosiva gaser. Lås åtkomsten för att förhindra obehörig användning.

BRUKSANVISNING D1000 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

AVLOPPSRENGARE

MODELL: D1000

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

AVLOPPSRENGARE

MODELL: D1000

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

INSTRUKTIONER

Förord Låt

oss först och främst uttrycka vårt hjärtliga tack till våra kunder som har köpt vår utrustning. Denna manual är till för att kundtjänst ska bli bättre. Skrivet med denna utrustning. Hoppas att företagets produkter och tjänster ger dig kanalen artighet.

egen säkerhet, innan du monterar och använder sådana produkter, måste du först läsa denna manual för att klargöra den unika driften, tillämpningen och eventuella problem med denna utrustning.

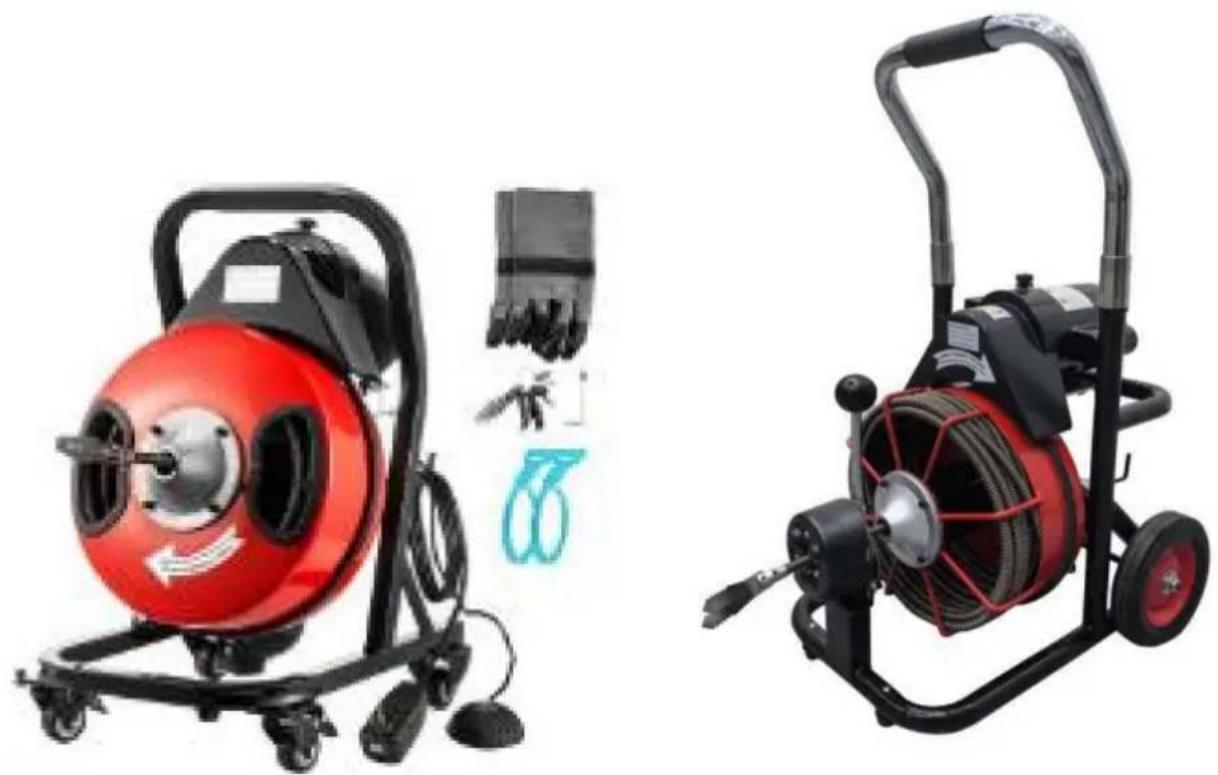

Visning av dräneringsrengöringsmodeller

Säkerhetsskyltar:

I denna bruksanvisning och på maskinen används säkerhetssymboler och varningsord för att förmedla viktig säkerhetsinformation. Det här avsnittet hjälper dig att förbättra din förståelse av dessa säkerhetssymboler och varningsord.

Detta är en säkerhetsvarningssymbol som används för att påminna eller varna dig om potentiella risker, fara eller personskada. Följ alla säkerhetsråd för att undvika eventuell skada

eller döden.

WARNING

En varning indikerar en farlig situation som, om den inte undviks, kan resultera i dödsfall eller allvarlig skada.

CAUTION

Var försiktig, det indikerar en farlig situation. Om det inte kan undvikas, kan det leda till måttliga eller mindre skador.

OBS

Observera att det representerar information relaterad till att skydda egendom och säkerhet.

Denna symbol indikerar att innan du använder maskinen, läs igenom bruksanvisningen noggrant. Bruksanvisningen innehåller viktig säkerhet

information och korrekta driftsätt.

Denna symbol indikerar att när du använder maskinen ska du alltid bära skyddsglasögon med skyddsplattor och ögonskyddsfunktioner för att minska

risken för ögonskador.

Denna symbol indikerar faran med händer, fingrar eller andra kroppsdelar

fastnar i muddringsmaskinens kabel.

Symbolen indikerar risken för en elektrisk stöt.

Symbolen indikerar faran med att vara inblandad i remmen och remskivan.

säkerhetsinstruktion

Läs alla säkerhetsföreskrifter och säkerhetsinstruktioner noggrant. Underlåtenhet att följa dessa säkerhetsinstruktioner kan leda till stötar, brand eller allvarliga skador. Behåll dessa säkerhetsföreskrifter och säkerhetsanvisningar korrekt.

Säkerhetsåtgärder på arbetsplatsen

1. Håll arbetsplatsen ren och fullt upplyst. Kaos och mörk miljö är lätt att orsaka säkerhetsolyckor. Brand bör förhindras.
2. Använd inte elektriska verktyg i farliga miljöer såsom brandfarliga och explosiva, såsom brandfarliga och explosiva vätskor, gaser eller damm. Drivna verktyg kan skapa gnistor som kan antända damm eller gas.
3. Håll den irrelevanta personalen (inklusive barn, åskådare, icke-personal, etc.) borta från arbetsplatsen när du använder maskinen. Orelevant störning kan påverka din korrekta användning av verktyget.

Elsäkerhet

Verktyg med jordningsskydd ska sättas in i uttag som överensstämmer med jordningsregler. Byt inte kontakten när som helst och använd inte någon annan adapter. Om du misstänker att uttaget inte har jordningsskydd, då bör du be en behörig elektriker att besiktiga det. Om ett elektriskt fel uppstår, kommer jordningsskyddet att ge ett mindre motstånd, vilket gör att strömmen kommer direkt in i marken utan att passera genom operatören själv.

Verktyg med jordningsskydd ska sättas in i uttag som överensstämmer med jordningsregler. Byt inte kontakten när som helst och använd inte någon annan adapter. Om du misstänker att uttaget inte har jordningsskydd, bör du be en behörig elektriker att besiktiga det. Om ett elektriskt fel uppstår, kommer jordningsskyddet att ge ett mindre motstånd, vilket gör att strömmen går direkt ner i marken utan att passera genom operatören själv.

Utsätt inte elverktyg för regn och fukt, vilket ökar risken för elektrisk stöt.

Skada inte strömkabeln till ledningskortet. Använd inte nätsladden för att dra eller dra elverktyget. Håll nätsladden borta från värme, olja, vassa kanter eller rörliga föremål. Skadad nätsladd eller inblandning i annat föremål ökar risken för elektriska stötar.

Skada inte strömkabeln till ledningskortet. Använd inte nätsladden för att dra eller dra elverktyget. Håll nätsladden borta från värme, olja, vassa kanter eller rörliga föremål. Skadad nätsladd eller inblandning i annat föremål ökar risken för elektriska stötar.

Personliga säkerhetsåtgärder

1. När du använder elverktyg, håll huvudet klart och var uppmärksam på arbetet vid hand. Använd inte elverktyg när du är trött eller påverkad av droger,

alkohol eller droger. Om du använder en vårdslös, kommer det att leda till allvarligare skador olyckor.

1. Klä upp dig rätt. Bär inte lösa kläder eller smycken. Behåll din kläder, hår och handskar borta från rörliga delar. Lösa kläder, smycken och långa hår är lätta att involvera i rörliga delar.
2. Starta inte omedvetet maskinen, se till att strömbrytaren är avstängd innan sätter in i uttaget. När du bär ett elverktyg, fingrar av misstag rörde strömbrytaren i startläge, kommer det att leda till en säkerhetsolycka.
3. Alla justeringsverktyg, såsom skiftnycklar, bör rengöras innan maskinen startar. Dessa verktyg är mycket farliga när de är inblandade i de rörliga delarna av maskinen, som är lätta att orsaka personskadeolyckor.
4. Håll balansen och tappa inte balansen när du använder maskinen. Detta kommer att ge dig ett bättre kontrollverktyg i oväntade situationer.
5. Använd personlig skyddsutrustning korrekt och använd alltid skyddsglasögon. Personlig skyddsutrustning inkluderar dammasker, halkskyddsskydd skor, hårda kuddar eller termiska skyddsanordningar. Lämplig användning av dessa skyddsutrustning kommer att minska förekomsten av personskadeolyckor.

Användning och underhåll av verktygen

1. Överanvänd inte verktygen och gör motsvarande arbete enligt syftet med verktygen. Rimligt urval av verktyg för att slutföra arbetet enligt till dess designade syfte kommer att ge dubbelt så mycket resultat med halva ansträngningen, och det är det säker.
2. Om maskinens strömbrytare inte fungerar korrekt, sluta använda maskin. All utrustning vars strömbrytare inte fungerar är mycket farlig och måste repareras omedelbart.
3. Strömförsörjningen måste kopplas bort innan du justerar verktygen, byter ut tillbehören och förvarar dem. Dessa åtgärder kan förebygga risken för att starta verktyget av misstag.
4. Var noga med att inte förvara elverktyg inom räckhåll för obehöriga personer, särskilt barn. Elverktyg är mycket farliga för otränade personer.
5. Underhåll verktygen noggrant för att säkerställa att huvudet och bladet är vassa. Rätt underhåll och att hålla bladet skarpt kan minska risken för att det fastnar och gör det lättare att kontrollera verktyget.
6. Kontrollera verktygen regelbundet för att se om de rörliga delarnas position inte är korrekt, om delarna är skadade eller om det finns andra skador som kan påverka normal användning av verktygen. Om så är fallet, se till att reparera dem före användning. Många olyckor beror på felaktigt underhåll av verktygen.
7. Använd endast de rekommenderade tillbehören. Tillbehör som passar ett verktyg kan vara farliga för ett annat verktyg.

Maskinunderhållsservice måste utföras av personal som är kvalificerad enligt tillverkarens bedömning, annars kan skada eller olycka inträffa.

Följ instruktionerna i bruksanvisningen strikt för att använda maskinen och byt ut de tillbehör som anges av tillverkaren.

Följ instruktionerna i bruksanvisningen strikt för att använda maskinen och byt ut de tillbehör som anges av tillverkaren.

Annars kan det leda till elektrisk stöt eller skada.

Annars kommer det att leda till en elektrisk stöt eller en skadeolycka.

Bryt alla strömanslutningar före underhållsarbete för att undvika elektriska stötar.

olyckor och oavsiktlig start.

Andra säkerhetsåtgärder – varning!

Det här avsnittet innehåller viktig säkerhetsinformation för det här verktyget.

Läs säkerhetsinformationen noggrant innan du använder trummaskinen.

Annars kan det orsaka elektriska stötar, brand eller allvarliga personskador

olyckor. Var uppmärksam på att spara dessa säkerhetsinstruktioner!

Användningen av muddermaskinen är säker

1. Bär de medföljande operationshandskarna slumpmässigt, och det är förbjudet att bära trasor eller bomullshandskar för att hålla fast muddringskabeln, så att det finns risk att bli det inblandad i muddringskabeln och orsakar skada.
2. Använd inte maskinen när bältesskyddet är borttaget. Fingrarna är riskerar att bli inblandad i remmen och remskivan.
3. Vrid inte på mudderhuvudet när maskinen är igång. På detta sätt, kabelspänningen är för stor och producerar vridmoment, knut och till och med bruten, kommer orsaka allvarligare skadeolyckor.

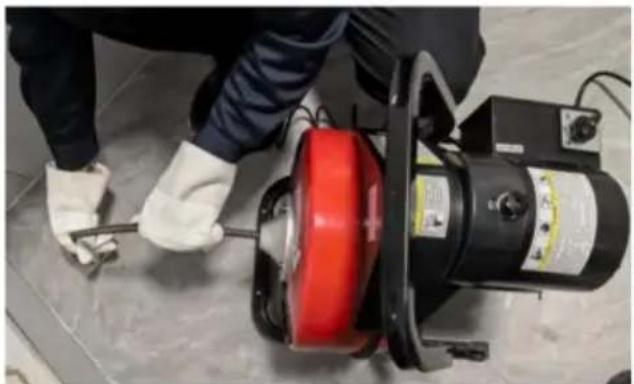

4. Använd den handskförsedda handen för att manövrera kabeln, så att handen kan känna den rörelse av kabeln, för att förhindra att kabeln vrids, knutar eller till och med går sönder, och så vidare, för att undvika uppkomsten av skadeolyckor.
5. Maskinen ska vara två fot från rörinloppet. För stort avstånd kan orsaka att kablarna vrids och knyts.
6. Maskinen är konstruerad för att användas av en enda person, och operatören kan styra fotpedalen och stålvajern ensam. När mudderhuvudet stannar roterande, för att stoppa maskinen, för att förhindra kabelns vridmoment, knutar och till och med brott, för att undvika skadeolyckor.
7. Backa inte maskinen om det inte specifikt nämns i manualen. Det kan lätt skada kablarna och används vanligtvis för att ta bort huvudet från blockering.
8. Rör inte den löpande kabeltrumman och styrröret med händerna. Om maskinen inte har stannat, håll inte handen i trumman. Annars kan handen skadas av de roterande delarna.
9. Bär inte löst sittande kläder eller smyckeshalsband. Håll hår och kläder borta från rörliga delar. Lösa kläder, smyckeshalsband och hår kan lätt fastna i rörliga delar och skapa fara.
10. När du använder muddringsmaskinen, använd lämplig personlig skyddsutrustning. Avlopp innehåller vanligtvis mycket skadliga ämnen som är skadliga för människors kropp. Lämplig personlig skyddsutrustning inkluderar skyddsglasögon, skyddshandskar och annan säkerhetsutrustning, såsom masker, gummihandskar, skyddsförkläden, stålskodda stövlar, etc.
11. Upprätthåll personlig hygien, tvätta händer och andra kroppsdelar med varmt tvålvatten, och ät eller drick inte under muddringsarbetet för att undvika att andas in giftiga ämnen.
12. Använd inte maskinen i vattnet eller använd den i vattnet, vilket ökar risken för elektriska stötar.
13. Muddra endast rör som matchar maskinens arbetskapacitet enligt driftsspecifikationerna. All annan användning av maskinen ökar förekomsten av farliga olyckor.

Produktöversikt, tekniska parametrar och standardkonfiguration Produktöversikt

Trummuddringsmaskinen med motsvarande stålkabel kan muddra rördiametern på 1 ½ - 4 tum. De kan placeras i kablar på 3/8 tum 50-100 fot och 1/2 tum 50-100 fot (1/2 tum 100 fot fjädertrummadiameter). Den automatiska muddringsmaskinen används inte för att muddra huvudblockeringen. Maskinen drivs av en 250W / 370W / 550W universalmotor med markskyddssystem. GFCI är integrerad i kretsen och motorn kan slås på/av via den pneumatiska fotkontakten. IW-kabeln har en solid kabelkärna som förhindrar kvistar, är hållbar och har en skarv fäst för att ansluta mudderhuvudet.

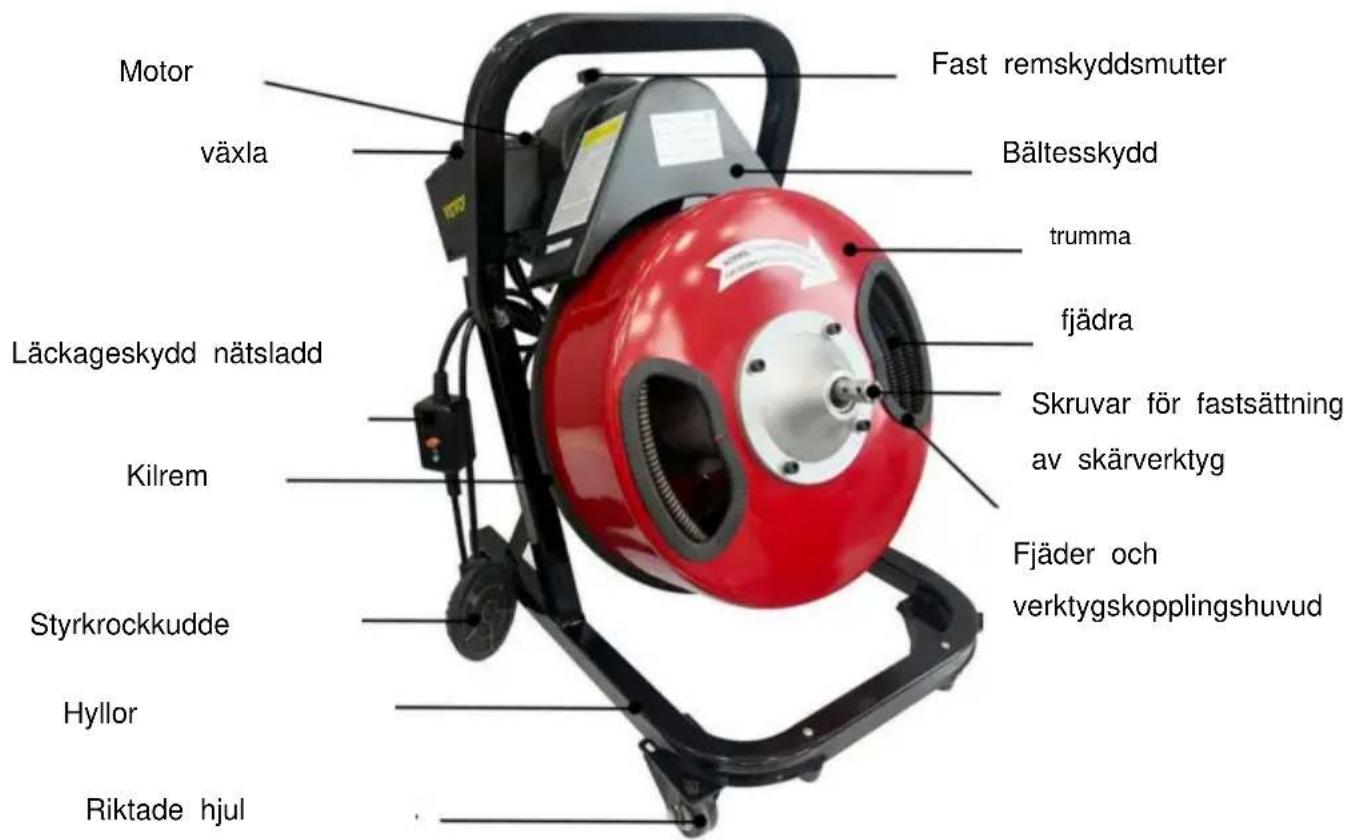

Namn på varje del.

Teknisk parameter Trumma muddermaskin

Rördiameter Beroende på val av kabel är även rörstorleken olika, se tabellen nedan).

Stålkabelstorlek	kaliber	Rörlängd
	i.	ft. yMy
3/8 y (10 mm)	2—4	50 y 15M y -100 y 30M y
1/2 y (12 mm)	2—4	50 y 15M y -100 y 30M y
3/10"	2—4	50 (15 M)

Trumkapacitet

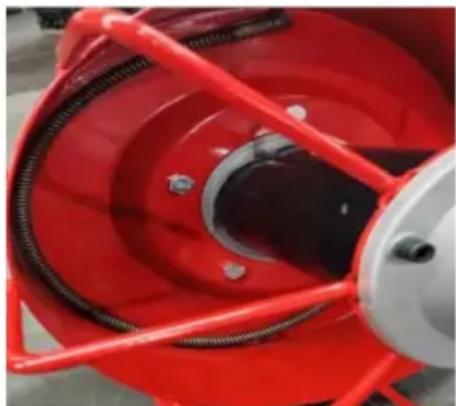

Standard stålreptrumma. Sex typer av fjädrar: 3/10" x 50 fot, 3/8" x 50 fot, 75, 100 fot och 1/2"

x 50 fot, 75 och 100 fot

Reptrummans hastighet: 216/178 RPM (olastad)

Motor:

Typ: 115V/60Hz, 230V/50Hz, reversibel universell delad växelströmsmotor.

Motorhastighet: 1700 r/min / 1400 r/min

Uteffekt: 180W/250W/370W/550W.

Standardkonfiguration

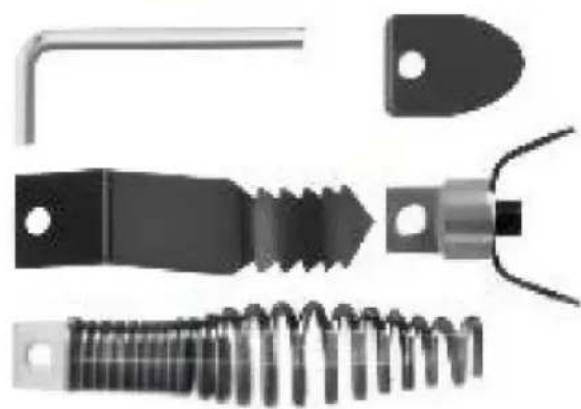

Alla trummuddringsmaskiner är utrustade med ett par muddringshandskar och två manuella muddringsremsor av plast (används ensamma för enkel blockering). Trummuddringsmaskinen kan användas för att muddra röret till motsvarande storlek. Om design, konstruktion och installation av rörledningen är fri, och blockeringen inte är särskilt allvarlig, är arbetet effektivt och skadar inte maskinen. Det rekommenderas att använda rörendoskopet för att förstå blockeringen inne i rörledningen innan muddring, och använd sedan muddringsmaskinen för att muddra. Muddringsmaskinen kan inte muddra all blockering.

Maskinmontering och specialtips

Montera hjul (med 4 hjul)

1. Ta ut tillbehörspaketet med hjul och monterade standarddelar från maskinen, ta ut de 4 hjulen (två riktade hjul, två universalhjul) och standarddelarna, hitta verktygspaketet och öppna det, ta ut sexkantsnyckeln och använd sexkantsnyckeln för att skruva fast hjulskruvarna.
2. Sätt två riktningshjul på framsidan av maskinen och två universalhjul på baksidan av maskinen (obs: universalhjulet har 4 skruvar per hjul, och varje riktningshjul har 2 skruvar). Armstödet kan fällas ihop.

Maskininspektion

Innan du använder maskinen, följ följande steg för att kontrollera maskinen för att undvika onödiga olyckor, såsom elektriska stötar, kabelförvrängningar, brott och så vidare.

Bär alltid skyddsglasögon, handskar och andra lämpliga skyddsanordningar, som t.ex. kemikalieskydd, skyddshandskar m.m.

1. Kontrollera handskarna till muddringsmaskinen för att bekräfta att det inte finns några skador, slitage eller lösa delar, annars kan dessa delar lätt fastna i stålkabeln och orsaka fara. Handskar skyddar händerna från roterande stålkablar. Om handskarna är skadade, slitna eller lösa, byt ut dem mot nya innan du använder mudderverket.

Rengör maskinen med handskar av läder eller PVC-material.

1. Kontrollera nätsladden, jordfelsbrytaren (GFCI) och kontakten. Om kontakten är skadad, deformerad eller saknar jordad stift, eller om sladden är skadad, byt ut den och sluta använda maskinen omedelbart.
2. Rengör olja, fett och damm från handtaget och kontrollerna för att minska risken för olyckor och göra maskinen lättare att styra.
3. Se till att fotpedalen är korrekt ansluten till maskinen och att den fungerar normalt. Använd inte maskinen utan fotpedalen eller om fotkontakten är skadad.
4. Kontrollera att maskinens rörliga delar är korrekt placerade, att delarna inte är skadade eller har andra defekter som kan påverka verktygets normala användning. Om så är fallet, reparera dem före användning.
5. Kontrollera att varningsetiketten på maskinen är fastsatt och tydligt läsbar. Använd inte maskinen utan varningsskylten.

7. Kontrollera att bältesskyddet är korrekt installerat och fungerar, och använd inte maskinen om bältesskyddet saknas.

Rengör och ta bort skräp från huvudet och kabeln, och kontrollera för slitage eller skador. Inspektionsinnehållet inkluderar:

Bärkabeln är gjord av rund tråd. Om den yttre cirkeln blir platt är slitaget allvarligt och kabeln måste bytas ut.

Kabelknutar: Stålkablar är inte raka, lätt böjda är acceptabelt. Vid knuten böjs stålvajern, och springan mellan ståltrådsringen och ringen är mycket stor. Mindre än 15 böjningar kan rätas ut. Men alla trådknutar kommer att påskynda kabelskadan. Därför, om det finns ett mer allvarligt knutfenomen, bör kabeln bytas ut omedelbart.

Korrosion – orsakas av kablar som lagras i en våt miljö eller eroderas av kemiska ämnen. Korrosion kan skada kablarna och bör bytas ut omedelbart.

Alla dessa faktorer kan orsaka distorsion, knutning eller brott på kablarna. Se till att kablarna är helt återställda till uppmuntran och inte exponeras.

mer än 2 kablar utanför, vilket kan undvika skadeolyckor orsakade av piskning av personen när maskinen startas.

1. Kontrollera om muddringshuvudet är vasst, annars byt ut det vassa

bladets muddringshuvud. Muddring av huvudet är inte vasst kommer att påverka muddringseffekten, vilket resulterar i kabelböjning, kvist och till och med brott.

1. Se till att strömbrytaren är placerad i avstängt läge (OFF).
2. Sätt i kontakten i uttaget med torra händer. För att minska förekomsten av olyckor med elektriska stötar, håll alla elektriska anslutningar torra och från marken och kontakta dem inte med våta händer. Se till att ledningen har ett jordfelsskydd (GFCI) och är normalt tillgänglig. När

testknappen trycks ned, indikatorlampan släcks; tryck på återställningsknappen för att återställa systemet. Om indikatorlampan lyser kan maskinen användas. Om GFCI

funktionen misslyckas, sluta sedan använda maskinen.

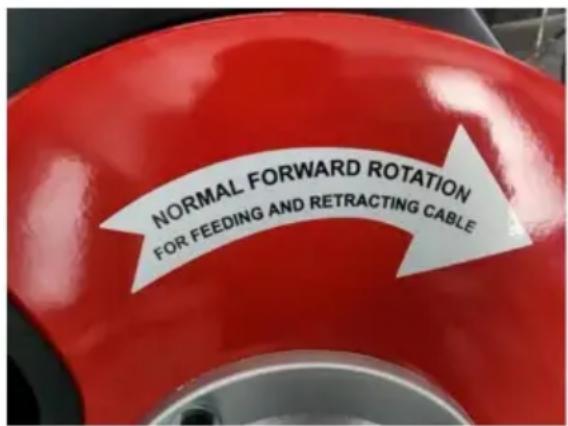

1. Slå på strömförsörjningen, sätt omkopplaren på CW-växeln, trampa på fotkontakten och kontrollera kabeltrummans rotationsriktning. Från framsidan av

maskinen, ska kabeltrumman roteras medurs, se varningsetiketten på maskinen och pilmärket på trumman. Släpp fotpedalen och

Maskinen slutar snurra. Lägg omkopplaren i vänsterväxeln, tryck på fotkontakten och vrid kabeltrumman moturs. Om kabeltrumman roterar fel riktning, sluta använda den och reparera den.

1. Efter inspektion, placera omkopplaren i avstängningsväxel (OFF) och ta bort kontakten med torr hand.
2. Inställningar för maskin och arbetsområde

Bär alltid skyddsglasögon, muddringshandskar och andra lämpliga skyddsanordningar, såsom kemikalieskyddsanordningar, i mudderhandskarna med ett lager vätskeskyddshandskar etc.

Innan du använder maskinen, följ följande steg för att ställa in maskinen och arbetsområdet för att undvika onödiga olyckor:

1. Arbetsplatsen ska uppfylla följande krav:

Full belysning, ingen brandfarlig och explosiv gas, vätska eller damm. Arbetsområdet ska vara torrt och marken plan. Stöd inte

maskinen i vattenområdet, och operatören bör inte stå i vattnet.

Ett uttag med jordskydd. Rengör

området där tråden passerar för att säkerställa att det inte finns några skador på tråden, såsom värmekällor, fett, vassa föremål eller annat som rör sig föremål.

Vägen från att bära maskinen till arbetsplatsen ska vara jämn.

1. Kontrollera det muddrade röret, om möjligt, hitta startpunkten, identifiera armbågen, det fria avståndet, avståndet till huvudledningen och blockeringen, kemikalieämnen etc. Om det finns ett kemiskt ämne, förstå dess sammansättning, och vidta säkerhetsåtgärder och så vidare. Vid behov kan anläggningar som t.ex. fågelbassänger tas bort, vilket kan hindra maskinens drift eller skada kablarna.
2. Välj lämplig muddringsutrustning:

Stålkabelstorlek	kaliber	Rörlängd
	i.	ft. yMy
3/8 y (10 mm)	2—4	50 y 15M y -100 y 30M y
1/2 y (12 mm)	2—4	50 y 15M y -100 y 30M y
3/10"	2—4	50 (15 M)

Automatisk trummuddringsmaskin kan inte muddra blockeringen av huvudrörledningen.

1. Se till att maskinen har kontrollerats.
2. Om nödvändigt, lägg skyddsdynor på marken på grund av att muddringsoperationen är smutsig.
3. Ta den vanliga vägen. Om du går uppför trappan, var försiktig så att maskinen inte halkar och ta på lämpliga skyddsskor.

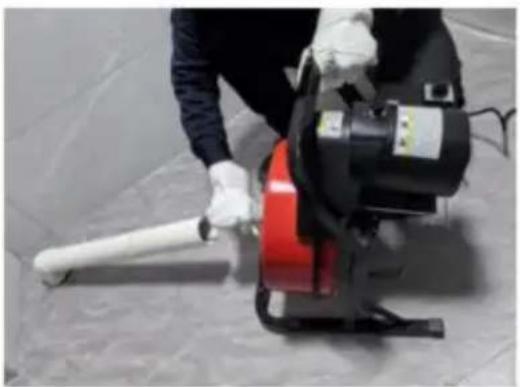

4. Maskinen är två fot från ingången. För lång tid kan orsaka kabelförvrängning och knutar. Om inte, kan den anslutas till inloppet med lämplig storlek på rör och kabeln genom förlängningsröret. Felaktiga kabelskyddsåtgärder kan orsaka kabelförvrängning, knutning eller till och med brott, eller skada operatören.

Använd ett förlängningsrör för att skydda stålkablarna.

1. Prokuratoriskt arbetsområde för att säkerställa att det inte finns några hinder i arbetsområdet och ingen irrelevant personal på arbetsområdet. Muddringsarbetet är mycket smutsigt, och den irrelevanta personalen kommer att störa operatören.
2. Välj rätt mudderhuvud. Om du inte känner till blockeringen, välj ett rakt eller sfäriskt mudderhuvud för att bestämma tillståndet för blockeringen. När du känner till situationen för blockeringen väljer du motsvarande mudderhuvud. Använd först den lilla blockeringen och rensa sedan röret helt med den stora storleken. Det maximala muddringshuvudet bör inte överstiga innerdiametern på 1 tum.

Mudderhuvudet inkluderar:

Spadeformat mudderhuvud – C-typ

mudderhuvud – Tandat

mudderhuvud – olivform för

att muddra huvudet. Valet av

mudderhuvud beror på skicket på det rör som muddras och bedömningen av operatören.

Olika andra mudderhuvuden finns tillgängliga, se den manuella bilagan eller produktproverna.

1. Använd sexkantnyckel för att installera och ta bort huvudet.

1. Ta bort skruven vid fjäderkontakten. 2. För in kontakten på verktyget i fjäderkontakten. 3. Placera den borttagna packningen och skruva. 4. Skruva fast det installerade mudderhuvudet.

1. Placera fotomkopplaren, lätt att använda och även lätt att manövrera CW / OFF / CCW-omkopplare.
2. Bekräfta att omkopplaren CW / OFF / CCW är placerad i stängt OFF-läge.
3. Koppla in muddermaskinens kontakt i uttaget, och platsen för vajern har kontrollerats enligt ovanstående metod. Om den inte är tillräckligt lång, kan ett erforderligt ledningskort användas.

Använd tre pluggar, se föregående avsnitt om elsäkerhet. Om alla

komponenter i elektrisk utrustning är intakta. Ledningarna uppfyller

standarderna för utomhusbruk, såsom "W" eller "WA"-märket. Tråden har en tillräcklig diameter (16

AWG 50 fot, 14 AWG 50-100 fot). Om också

liten kommer tråden att överhettas, smälta isoleringen och orsaka brand.

Kopplingskortet bör också ha GFCI-funktionen. GFCI-funktionen för

Maskinen skyddar inte operatören från elektriska stötar från kretskortet.

Om kopplingskortet inte har GFCI-funktion så är det bäst att använda en kontakt med

GFCI-funktion i mitten för att minska risken för elektriska stötar.

Driftsteg

VARNING

Operatörer bör bära de medföljande handskarna slumpmässigt. Håll inte fjädern med trådhandskar eller annat löst tyg, så att handen kan vara med och göra ont.

Använd skyddsglasögon för att förhindra att damm och främmande föremål kommer in i ögonen. Bär gummistövlar, gummistövlar för att förhindra halka och elektriska stötar, speciellt i våta förhållanden.

Om röret innehåller kemikalier, använd lämplig skyddsutrustning, såsom en mask, andningsskydd, etc. Ytterligare kemikalieskyddsutrustning också inkluderar vätskeisoleringshandskar med mera.

Följ bruksanvisningarna i denna handbok för att minska skador orsakade av fjäder vridning, brott, piskning, maskindumpning, kemiska brännskador eller andra orsaker.

1. Se till att arbetsområdet och maskinen är korrekt inställda och att ingen irrelevant personal finns i arbetsområdet.
2. Dra ut kabeln ur trumman, gå in i röret och gå så långt du kan.

Se till att ha minst 1 fot trådtråd i röret

In kan detta undvika att kabeln kommer ut ur röret och orsaka piskskador.

1. Korrekt arbetsställning:

Kunna manövrera fotkontakten och kunna lämna snabbt, inte helt trampa på den.

Se till att du kan hålla en bra fysisk balans. Minst en hand kan manipulera kabeln, som kan känna rörelsen av kabeln.

CW / OFF / CCW-omkopplaren kan styras.

Se figur för exempel på korrekt arbetsställning.

Exempel på korrekt arbetsställning

1. Placera omkopplaren medurs / av / moturs på medursväxeln och tryck inte på fotpedalen.

CW / OFF / CCW anger helt enkelt kabelns rotationsriktning, inte dess rörelseriktning.

Placera inte omkopplaren i vänsterväxeln, detta kommer att skada kablar om inte under vissa omständigheter.

Manual in i kabeln

Använd alltid händerna med speciella läderhandskar för att dra ut stålvajern från trumman och mata in den i rörledningen. Felaktig användning kan orsaka att stålvajern knyter sig, vrids och skadar kabeln eller skadar operatören.

Börja föra in stålkablar i rörledningen

Kontrollera att det finns en stålkabel som är minst 1 fot lång i rörledningen och tryck sedan på fotkontakten och mata långsamt in kabeln i rörledningen för hand. Maskinen ska manövreras av en person, och en person ska aldrig trampa på fotväxeln medan en annan person använder stålkabeln. Detta kan orsaka att stålkabeln vrids, knyter sig eller går sönder, vilket leder till skadeolyckor.

Det är svårt för stålkablar att passera genom böjar eller vattenlås, och följande tekniker kan användas:

Den första metoden: När stålkabeln roterar eller inte roterar, tvinga den nedåt för att hjälpa till att rensa huvudet genom armbågen.

Den andra metoden: När stålkabeln har avancerat en lång sträcka, kan den vändas i några sekunder för att skicka stålvajern genom armbågen.

Den tredje metoden är att installera en stålkabel av typ C-9 mellan stålkabeln och muddringshuvudet.

Använd slutligen stålkablar med mindre diameter eller mer elastiska stålkablar, eller andra modeller av muddringsmaskiner.

Muddring av rörledningar

Dra 6-12 tum av trådkablar från trumman med en handskbeklädd hand och leverera dem in i röret och håll en hand i handen för att styra tråden. Om kabelns hastighet är låg eller deformerad, då kabeln stött på armbåge, böjning eller blockering, bör stanna omedelbart ner, analysera den uppkomna situationen, välj effektiva färdigheter och fortsätt sedan att muddra rörledningen, kan effektivt förbättra muddringen effektivitet.

Var uppmärksam på kabeln in i röret, kabel in i det större röret, det kommer att finnas kabel vänds ur röret, kabelkonvertering till storleken mindre rör, eller rör allvarlig blockering, lätt att orsaka kabel lindning knut, muddra sådana rör, att betala uppmärksamma bytet av kabeln, en gång upptäckt onormal fjäder att stanna i tid, undvika den resulterande våren lindning knut och skrot, operatören skadad.

Avblockera blockeringen

Om avblockeringshuvudet sträcker sig in i blockeringen och inte kan rotera, kommer stålkabeln kommer att vrida sig och bli allt svårare på grund av att maskinen fortfarande är igång. Detta kräver att stålkabeln dras tillbaka för att släppa påfrestningen på kabeln, vilket gör att avblockeringshuvudet kommer ut. Stoppa aldrig avblockeringshuvudet från rotera och fortfarande använda maskinen för att vrida stålkabeln.

Om blockeringen är borta, dra tillbaka avblockeringshuvudet och låt det rotera inuti blockering för att kontinuerligt bryta isär den tills avblockeringshuvudet kan böjas och rotera fritt.

Blockeringen har åtgärdats, och stålvajern och muddringshuvudet kan vara det fylld med smuts, vilket påverkar normal drift. Detta kräver att stålkabeln återlämnas till städa upp dessa sopor (se avsnittet om återvinning av stålkablar).

Hantera mudderhuvudet i blockeringen.

Om huvudet har fastnat i blockeringen och inte kan gå ut ska den manuella kabeln släpp omedelbart fotomkopplaren, ta tag i kabeln efter att maskinen har stannat, annars kommer kabeln att knyta sig, vrida sig och gå sönder; för den automatiska kabeln, lossa fotpedal, placera det automatiska enhetens handtag med plommonskruven i vinkel och håll i tråden, annars kommer motorn att rotera för att släppa påfrestningen, tills spänningen på kabeln släpps och släpp sedan händerna. Placera omkopplaren medurs / OFF / CCW i läge OFF.

Släpp mudderhuvudet i blockeringen

När mudderhuvudet har fastnat i blockeringen, sätt strömbrytaren CW / OFF / CCW i AV-läget och försök att dra ut kabeln ur blockeringen för hand. Om det inte går, sätt omkopplaren CW / OFF / CCW i CCW-läget, håll i kabeln med båda händerna, tryck på fotpedalen och vrid i några sekunder för att få ut kabeln. Fortsätt inte att använda CCW-läget efter att mudderhuvudet har lossnat, eftersom det kan skada kabeln. Sätt växeln i medursläge och fortsätt arbeta.

Återvinna stålkablar

När röret är helt muddrat kan vatten användas för att skölja bort blockeringen, men var uppmärksam på förändringen i vattenflödet, eftersom det kan göra att röret blockeras igen.

Spola röret med vatten för att återvinna kablarna. Sätt omkopplarvredet i CW / OFF / CCW i CW-läget och använd båda händerna för att återvinna kablarna i trumman.

Längden på varje återvinning är cirka 6-12 tum. Vattnet från

spolröret kan också tvätta kablarna. Fortsätt att återvinna kabeln när den

mudderhuvudet kommer ut, släpp fotkontakten, få trumman att sluta rotera och dra sedan ut resten av kabeln och mudderhuvudet ur röret. Dra inte

mudderhuvudet direkt ut ur röret när maskinen roterar, så att

roterande stålkabel och mudderhuvudet inte skadar mudderpersonalen.

Sätt strömbrytaren i OFF-läget, dra ur kontakten, sätt resten av kabeln i trumman, ta bort mudderhuvudet och lägg undan det.

För att förlänga livslängden på stålkabeln och mudderhuvudet är det efter muddring bäst att rengöra stålvajern och mudderhuvudet med vatten, torka med en torr trasa, belägga med olja eller rostskyddsolja, och sedan sätta tillbaka stålkabeln i trumman, mudderhuvudet, och placera hela maskinen i en torr och ventilerad miljö för lagring.

Automatisk återvinning

Ta tag i stållinan med handskar och använd handskar för att kontrollera och stödja stållinan. Felaktig användning kan göra att stålkabeln knyter sig, vrider sig och skadar kabeln eller skadar operatören. Använd den andra handen för att styra matarhandtaget på den automatiska enheten. Handtaget ska börja i mittläget, som visas på bilden. Placera manöverhandtaget i detta läge och när maskinen fungerar, går fjädern varken framåt eller bakåt; När omkopplaren är i CW-läget, måste den automatiska kabelmatningsanordningen 1 dra åt

plommonblomsskruven på den automatiska kabelmatningsanordningen så långt att fjädern inte kan dras ut. Använd din hand för att skjuta manöverhandtaget på den automatiska kabelmatningsanordningen åt vänster till det läge där det inte kan skjutas, vilket är växeln framåt. Använd din hand för att skjuta manöverhandtaget åt höger till det läge där det inte kan skjutas, vilket är bakväxeln; Skjut manöverhandtaget på den automatiska kabelmatningsanordningen 2 åt vänster till det läge där det inte kan skjutas, vilket är backväxeln. Använd din hand för att skjuta manöverhandtaget åt höger till det läge där det inte kan skjutas, vilket är framåtväxeln (som visas i figuren).

Automatisk anordning 3 har inget manöverhandtag. Dra åt plommonblomskruven på den automatiska enheten till den punkt där fjädern inte kan dras ut och maskinen är i ett automatiskt kabelmatningsläge. Genom att byta växel kan stålvajern automatiskt röra sig framåt och bakåt. När omkopplaren placeras i CW-växeln och fotpedalen är nedtryckt kommer fjädern automatiskt att röra sig framåt. Om fjädern behöver röra sig bakåt, måste omkopplaren placeras i vänsterväxeln; När omkopplaren placeras i OFF-läget slutar maskinen att röra sig; Om plommonblomskruven på den automatiska kabelmatningsanordningen 3 lossas till den punkt där stålvajern inte kan dras ut, är maskinen i manuellt kabelmatningsläge.

Automatisk kabelenhet 1 Automatisk kabelenhet 2 Figur-handtagsväxel (från maskinens framsida)

Börja föra in stålkablar i rörledningen

Kontrollera att det finns en stålkabel som är minst 1 fot lång i rörledningen och tryck sedan fotkontakt och dra handtaget åt vänster med handen, håll handtaget borta från mittläget tills det inte går att flytta. På så sätt kan stålkabeln gå framåt normalt i pipelinen. Maskinen bör manövreras av en person, och en person ska inte trampa på strömbrytaren medan den andra personen driver stålkabeln. Detta kan göra att stålkabeln vrids, knyter sig eller går sönder, leder till skadeolyckor.

Det är svårt för stålkablar att passera genom böjar eller vattenlås, och följande tekniker kan användas:

Den första metoden: När stålkabeln roterar eller inte roterar, kraftfullt

tryck stålvajern nedåt för att hjälpa till att rensa huvudet genom armbågen. Den andra metoden: När stålkabeln har avancerat en lång sträcka, är den

kan vändas i några sekunder för att skicka stålvajern genom armbågen.

Den tredje metoden är att installera en stålkabel av typ C-9 (som ska köpas separat) mellan stålvajern och muddringshuvudet.

Använd slutligen stålkablar med mindre diameter eller mer elastiska stålkablar, eller andra modeller av muddringsmaskiner.

Muddring av rörledningar

Ha alltid handen om kablarna. Om kabelhastigheten är långsam eller deformerad, då kan kabeln stöta på armbågen, vattenböja eller blockera, låt inte längden på kabeln utanför röret längre och längre, vilket kommer att orsaka en knut, förvrängning och till och med brott.

Var uppmärksam på längden på kabeln in i kabeln, kabeln in i den större avloppsrör eller omvandlas till den mindre storleken på röret, lätt att orsaka kabeln knut, och förhindra att kabeln rinner ut ur röret, så långt som möjligt för att minska de problem som orsakas av kabeln genom olika storlekar på röret.

Ta dig igenom blockeringen

Om muddra huvudet i blockeringen, inte kan rotera, eftersom maskinen fortfarande är igång, så kabel kommer att förvrängas, och mer och mer allvarlig, måste sedan bakåtkabel, hantera dra bakåtväxeln, få mudderhuvudet att gå ut, släpp kabelspänning, inte i muddra huvudet fastnat i pluggen fysiska stopp rotation, och maskinen är

fortfarande roterar, kommer kabeln att deformeras.

Om pluggen är bruten, gå tillbaka till mudderhuvudet och låt den rotera i pluggen för att kontinuerligt bryta pluggen tills mudderhuvudet kan böjas och rotera fritt.

Genom blockeringen kan kabeln och muddringshuvudet fyllas med smuts, vilket påverkar det normala arbetet, som behöver återföra kablarna för att städa upp sopor (se avsnittet om den återvunna kabeln).

Om kabeln fortsätter att deformeras, sluta använda matarhandtaget och använd manualen manövrering (se avsnittet med manuell kabel) för att använda den manuella åtkomstkabeln, automatisk 1 ska lossa den svarta plommonskruven så att fjädern lätt kan dra manöverhandtaget för antingen automat 1 eller automat 2 i mitten.

Hantera mudderhuvudet i blockeringen

Om huvudet går in i blockeringen och inte kan lämna, släpp fotpedalen och placera handtaget i mellanhanden för att hålla kabeln, annars kommer kabeln knut, vrid och bryt, sedan slutar motorn att rotera, och stresstrumman av kabeln kommer att rotera för att släppa spänningen, tills spänningen från kabeln släpps, då lossa händerna och ställ omkopplaren CW / OFF / CCW i läget OFF.

Släpp mudderhuvudet i blockeringen

När mudderhuvudet är i blockeringen, sätt CW / OFF / CCW i OFF-stängning växel, släpp fotpedalen, försök dra ut kabeln ur blockeringen. Om inte, CW / OFF / CCW i CCW-växel, lägg till handtaget i mitten, håll i kabeln med båda händerna, foten på pedalen, vrid några sekunder och lämna kabeln och muddra huvudet, lämna inte mudderhuvudet och använd sedan CCW-växeln, vilket kommer att skada kabeln, sätt växeln i OFF, i CW-växeln och fortsätt att arbeta.

När rörledningen är helt oblockerad kan vatten användas för att spola bort blockering, men uppmärksamhet bör ägnas åt förändringar i vattenflödet, eftersom det kan orsaka rörledningen att bli igensatt.

När vattnet rinner genom rörledningen kan stålkabeln återvinnas. De CW/OFF/CCW ska ställas in på CW-läget, och stålkabeln ska inte vara det återvinns omvänt. Den automatiska enheten ska placeras i manuell kabel matningsläge, och stålkabeln ska återvinnas med båda händerna och placeras in i trumman. Längden på varje återvinning är cirka 6-12 tum. Vattenflödet från polledningen kan också tvätta stålkabeln och fortsätta att återvinna stålkabeln. När muddringshuvudet är på väg att komma ut, släpp foten omkopplare för att stoppa trumman från att rotera. Dra inte ut muddringshuvudet direkt ur rörledningen medan maskinen roterar, eftersom detta kan orsaka piskskador. Ställ strömbrytaren i läget OFF, dra ur kontakten, dra i det återstående stålet kabel ut ur rörledningen och placera den i trumman. Om det behövs, byt ut muddringshuvud och fortsätta med annat arbete. Rörledningen måste avblockeras flera gånger i rad för att blockeras helt.

Underhållsvägledning

Se till att maskinens strömbrytare är i avstängt läge och att kontakten är i pluggade innan maskinens underhåll och justering. Bär alltid

skyddsglasögon och använd handskar för underhållsarbete.

Stålkabel

Efter användning ska kablarna tvättas med rent vatten för att undvika korrosion från olika kemikalier som används för att rengöra röret. Applicera och underhåll med rostskyddsmedel regelbundet. När kabeln är torr och ren, och plattan har återförts till trumman, kan du torka av överflödigt rostskyddsmedel med en trasa.

Använd inte rostskyddsmedel på roterande kablar. De roterande kablarna kan skada dina händer, och rostskyddsmedlet kommer att spillas överallt.

Rengöring

Du kan rengöra maskinen med varmt tvålvatten, men låt inte vatten komma in i motorn eller andra elektriska komponenter. Se till att maskinen är helt torr innan du ansluter den för användning.

Smörjning

Det är nödvändigt att smörja lagren när du tar bort och byter kabeltrumman.

Förvaringsmiljö för hela maskinen

När maskinen inte används, förvara den alltid i en torr, ventilerad miljö utan frätande gaser.

Borttagning/installation av rem

1. Ta bort remskyddet och använd inte muddringsmaskinen när skyddet inte är på plats.
2. Med sexkantnyckeln i verktygsväskan, ta bort de två fixerade sexkantsskruvarna på fyrkantstålet under motorbasen och tryck motorn kraftigt. Vid denna tidpunkt lossnar remmen på trumman och du kan ta bort remmen för hand.
3. Följ det motsatta steget för att installera en ny rem.

Byte av fjäder

Byt ut skadade eller slitna fjädrar.

Ta bort fjädern från trumman.

1. Dra ut de återstående kablarna ur trumman.
2. Maskinen är stängd trumma: det finns en 70 cm lång kort fjäder i trumman, den huvudkabeln måste lossa skruven som ansluter den långa fjädern; maskinen är öppen trumma: skruven som fäster änden av fjädern på trummans vägg.
3. Ta bort alla fjädrar (förutom de korta fjädrarna) från trumman.

Installera den nya fjädern

1. Lossa den nya fjädern helt för att göra fjäderinstallationen enkel spiral, för att vara noga med att ta bort fjäderns förpackning, fjädern är elastisk, kan skada operatören;
2. Trumman är stängd: ansluter den långa fjädern direkt till den fasta korta fjädern i trumman; trumman är öppen: genomborrar fjädern genom hålet på hattformad komponent.
3. Tryck in fjädern i trumman för hand (alltid med handskar försedda med maskin).

Fjädern ska rullas i moturs riktning.

Fjädern i trumman är lindad riktning

1. Maskinen är skruven som fixerar fjäderns ände med den öppna trumman.
2. Sätt de återstående fjädrarna i trumman.

Bilaga

Endast följande tillbehör kan användas tillsammans med muddringsmaskin och de tillbehör som används till andra maskiner

kan inte användas på muddringsmaskinen. För att förhindra olika olyckor, snälla använd de rekommenderade bilagorna nedan.

	Antal	Beskrivning
	1	LäderhandskarPVC-handskar
	1	Extern sexkantnyckel
	2	Spade mudderhuvud
	2	Mudderhuvud av typ C
	2	Oliv mudderhuvud
	4	Avsågat huvud
	2	Muddra*1

Krav på maskinförvaring

Motordriven elektrisk utrustning och fjädrar ska förvaras i ett torrt, ventilerat, icke-korrosivt gasrum och skyddat från regn.

Maskinen bör låsas för att undvika otränade personer eller barn. Verktyget kan orsaka allvarlig skada på otränade personer.

Underhåll och service

WARNING

Om det finns några reparationsproblem, även om de inte anges ovan, vänligen

skicka omedelbart verktygen till företagets auktoriserade reparationsverkstad eller returnera till fabriken.

Använd de specificerade delarna vid reparation av maskinen. Använder de obekräftade delarna kommer att orsaka skador på maskinen eller andra allvarliga personskador.

För frågor om verktygsanvändning och funktionalitet, vänligen ring företaget

Teknisk serviceavdelning eller besök webbplatsen www.vevor.com/support för att få den senaste informationen om auktoriserade servicecenter.

Feldiagnos

Fråga	Orsaka	Lösning
Vårknuten eller bruten	Fjädern anstränger sig också mycket kraft.	Använd inte våld för att manövrera våren, låt muddringen huvudet fungerar normalt.
	Fjädern stämmer inte storleken på rörledningen.	1/2" är lämplig för rör allt från 3" till 4".
	Motoromkastning.	Använd bara det omvända funktion när upplåsningshuvudet fastnar i en blockering.
	Fjädern är korroderad av Rengör regelbundet och sura ämnen.	smörj stålkablarna.
	Fjädern är kraftigt sliten. Byt ut mot en ny fjäder.
	Fjädern är inte ordentligt stöds.	Stöd fjädern ordentligt, se instruktionerna i bruksanvisningen.
Tryck på foten byter, kommer trumman inte rotera. När tryckte igen, starta om.	Pedalen eller slangen är defekt. Byt ut defekta komponenter.
	Mikrokontrollomkopplaren är felaktig.	Byt ut mikrokontrollen växla.
Trumman kan bara rotera i ett riktning.	Backomkopplaren är trasig. Byt strömbrytare
När strömmen är ansluten eller fotkontakt är tryckt, den grundstötning skydd är osammanhängande.	Nätsladden är skadad. Byt ut mot nya kablar.
	Motorkortslutning.	Skicka motorn till anvisad plats för reparera.
	Det finns ett problem med frånkopplingsfunktion för jordningsskyddskrets.	Byt ut mot nya kablar och koppla bort jordningen skyddskretsanordning.
	Motorn är fuktig, den kopplingsdosa eller kontakt är trasig.	Gå till den avsedda reparationen centrum för reparationer.

FCC-information:

WARNING: Ändringar eller modifieringar som inte uttryckligen godkänts av part som är ansvarig för efterlevnad kan ogiltigförklara användarens behörighet att använda utrustningen!

Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för

följande två villkor:

1) Denna produkt kan orsaka skadliga störningar. 2) Denna produkt måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oönskad funktion.

VARNING: Ändringar eller modifieringar av denna produkt som inte uttryckligen godkänts av parten som är ansvarig för efterlevnaden kan ogiltigförklara användarens behörighet att använda produkten.

Obs: Denna produkt har testats och befunnits överensstämma med gränserna för en klass B digital enhet i enlighet med del 15 av FCC-reglerna. Dessa gränser är utformade för att tillhandahålla rimligt skydd mot skadliga störningar i en bostadsinstallation.

Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och om den inte installeras och används i enlighet med instruktionerna, kan den orsaka skadliga störningar på radiokommunikation. Det finns dock ingen garanti för att störningar inte kommer att inträffa i en viss installation. Om denna produkt orsakar skadliga störningar på radio- eller tv-mottagning, vilket kan fastställas genom att stänga av och sätta på produkten, uppmanas användaren att försöka korrigera störningen genom en eller flera av följande åtgärder.

Rikta om eller flytta mottagningsantennen. Öka avståndet mellan produkten och mottagaren. Anslut produkten till ett uttag på en annan krets än den till vilken mottagaren är ansluten. Kontakta återförsäljaren eller en erfaren radio-/TV-tekniker för hjälp.

Korrekt avfallshantering

Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EU.

Symbolen som visar en soptunna på hjul anger att

produkten kräver separat sophämtning i EU. Detta

gäller för produkten och alla tillbehör märkta med denna symbol. Produkter

märkta som sådan får inte slängas tillsammans med vanligt hushållsavfall, utan måste tas till en insamlingsplats för återvinning av elektriska och elektroniska apparater.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200 000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

UK

REP

YH CONSULTING LIMITED.

Teknisk support och e-garanticertifikat
