GEBRUIKSAANWIJZING SJ7810 Vevor

Multifunctioneel gewichthefbed

MODEL: SJ78 10

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen leveren.

"Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die alleen door worden gebruikt geeft een schatting van de besparingen die u kunt behalen door bepaalde gereedscha te kopen

bij ons vergeleken met de grote topmerken en betekent niet per se dat omslag alle categorieën van tools die wij aanbieden. U wordt vriendelijk verzocht om te veri voorzichtig

wanneer u een bestelling bij ons plaatst, als u daadwerkelijk Besparing Half in vergelijking met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef dat we u niet opnieuw zullen informeren als er technologie- of

software-updates voor ons product zijn .

Hartelijk dank dat u hiervoor heeft gekozen product.

Lees de volledige instructies aandachtig door voordat u het product gebruikt. Deze informatie helpt u om de best mogelijke resultaten te behalen.

Operation safety

WAARSCHUWING:

Lees alle instructies voordat u dit product gebruikt

Het is de verantwoordelijkheid van de eigenaar om ervoor te zorgen dat alle gebruikers van dit product volledig op de hoogte zijn alle waarschuwingen en voorzorgsmaatregelen.

-Gebruik het niet als u zwanger bent

·Raadpleeg uw arts voordat u met een trainingsprogramma begint.

·Lees alle instructies voordat u dit product gebruikt.

·Houd kinderen en huisdieren uit de buurt van de sit-up bank terwijl gebruik is. Kinderen mogen het product niet gebruiken zonder toezicht een volwassene.

- Controleer en draai alle onderdelen iedere keer goed vast voordat u sit-up bank gebruikt.

-Maak dit apparaat alleen schoon met vochtige doekjes. Gebruik geen reinigingsmiddelen. Neem contact op met de klantenservice als u vrag heeft.

·Dit product moet op een vlakke ondergrond worden geplaatst tijdens gebruik. Plaats een

Indien nodig een antislipmat onder de machine leggen.

·Draag geschikte kleding wanneer u dit product gebruikt.

-Gebruik het niet als het niet functioneel is of als onderdelen niet go gemonteerd zijn.

- Als u pijn op de borst, misselijkheid, duizeligheid of kortademigheid ervaart, moet u onmiddellijk stoppen met trainen en uw arts raadplege voordat u verdergaat.

• Zorg er vóór gebruik altijd voor dat het product op een stevige, har vlakke ondergrond staat.
• Berg ongebruikte apparatuur op buiten bereik van kinderen en laat niemand deze gebruiken.

onbekend met de apparatuur om het te gebruiken. Dit gereedschap is gevaarlijk in de handen

van ongetrainde gebruikers.

- Bij gebruik van het product moet het publiek een afstand van 3 m aanhouden om onbedoeld letsel te voorkomen.

LET OP: Sommige onderdelen en hardware die op de onderdelenlijst staan, zijn mogelijk al voorgemonteerd

of op het apparaat geïnstalleerd. Lees alle instructies zorgvuldig door voordat u dit product gebruikt. Bewaar deze gebruikershandleiding voor toekomstige referentie.

Exercise Plans

1. Beginners wordt aangeraden om te beginnen met minder herhalinge bijvoorbeeld 5 herhalingen als 1 set en voeg gaandeweg herhalingen
2. Sport niet een half uur voor/na de maaltijd en niet een uur voor slapengaan.
3. Maak een trainingsschema.

Part List

No.	Description	Qty	No.	Description	Qty
01	Main Frame	1	21	Foam Roller Tube 300mm	2
02	Front Upright	1	22	Locking Pin	1
03	Right Upright	1	23	Knob Bolt	3
04	Left Upright	1	24	Foam Roller 25mm	8
05	Base Tube	3	26	Spring Clip	3
06	Rear Cross Tube	1	27	Allen Bolt (M10x65 mm)	6
07	Backrest Adjustment Tube	1	28	Carriage Bolt (M10x65 mm)	6
08	Right Butterfly	1	29	Allen Bolt (M10x120 mm)	2
09	Left Butterfly	1	30	Bolt (M8x15 mm)	2
10	Handle bar	2	31	Hex Bolt (M6x15 mm)	6
11	Adjustable Upright Tube	2	32	Allen Bolt (M10x165 mm)	1
12	Arm Curl Frame	1	33	Hex Bolt (M6x40 mm)	4
13	Backrest Supporting Tube	2	34	Allen Bolt (M8x20 mm)	4
14	Arm Curl Cushion	1	35	Allen Bolt (M8x60 mm)	1
15	Backrest Cushion	1	36	Nylon Nut (M10)	15
16	Seat Cushion	1	37	Nylon Nut (M8)	3
17	Supporting Tube	1	38	Flat Washer (M10)	24
18	Leg Developer	1	39	Flat Washer (M8)	10
19	Arm Curl Bar	1	40	Flat Washer (M6)	10
20	Foam Roller Tube 310mm	2

Explosietekening

Houd er rekening mee dat niet alle onderdelen en hardware die u hi

worden gebruikt terwijl u het monteren van de machine, omdat sommige hiervan al voorgeïnstalleerd zijn.

Om verkeerde uitlijning door te strak aandraaien te voorkomen, raden aan om op dit moment geen sleutel te gebruiken.

Door het voorlopig met de hand vast te draaien, verloopt de montage gemakkelijker.

Draai de sleutel pas vast nadat alle onderdelen zijn gemonteerd. Zo zeker dat alle moeren, bouten en onderdelen goed vastzitten voordat gebruikt.

Met hulp van een assistent.

Assembly

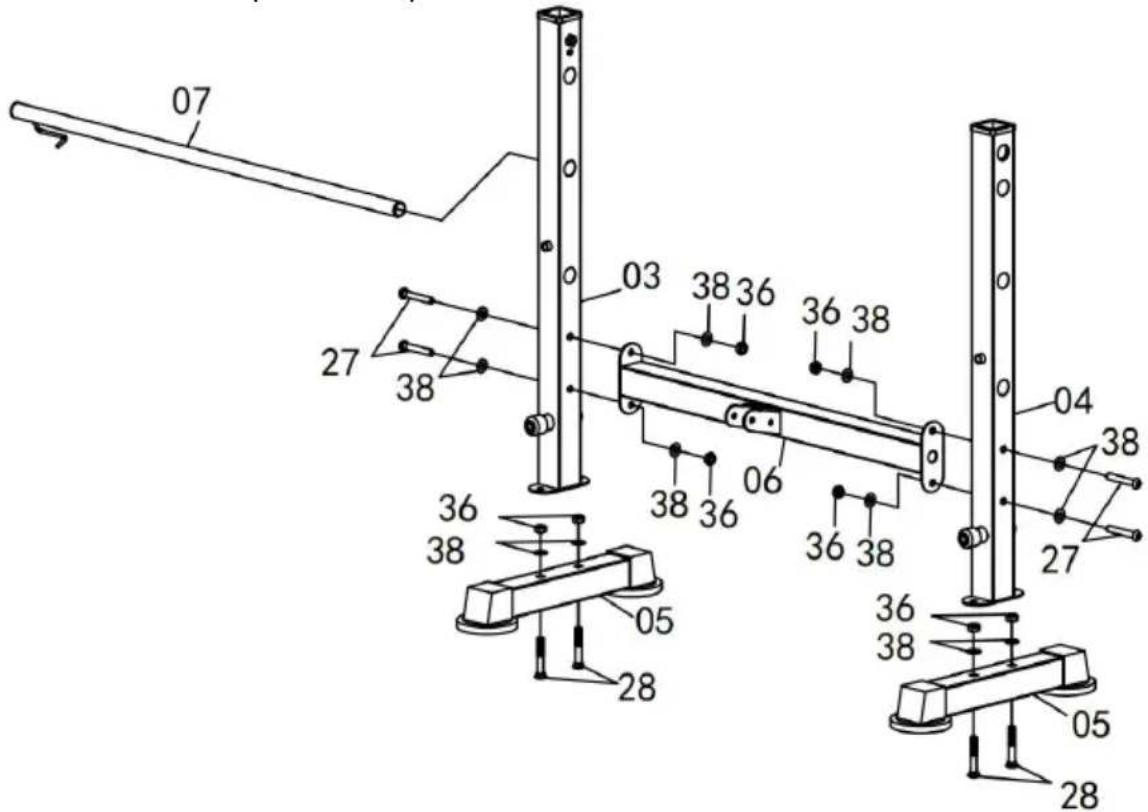

Stap 1:

Bevestig de linker staander (#04) aan een basisbuis (#05) met twee wagenbouten (#28), twee platte ringen (#38) en twee nylon moeren (# Herhaal dit proces met de rechter steun (#03).

Bevestig de achterste dwarsbuis (#06) aan de linker staander (#04), bevestig met twee inbusbouten (#27), vier platte ringen (#38) en twee borgmoeren (#36). Herhaal dit proces aan de andere kant met de red steun (#03).

Plaats de rugleuningverstelbuis (#07) in het gat van zowel de linker-rechterstaander (#04/#03).

07 27 38 03 38 36 36 38 06 38 36 36 38 04 38 27 36 38 05 28 36 38 05 28

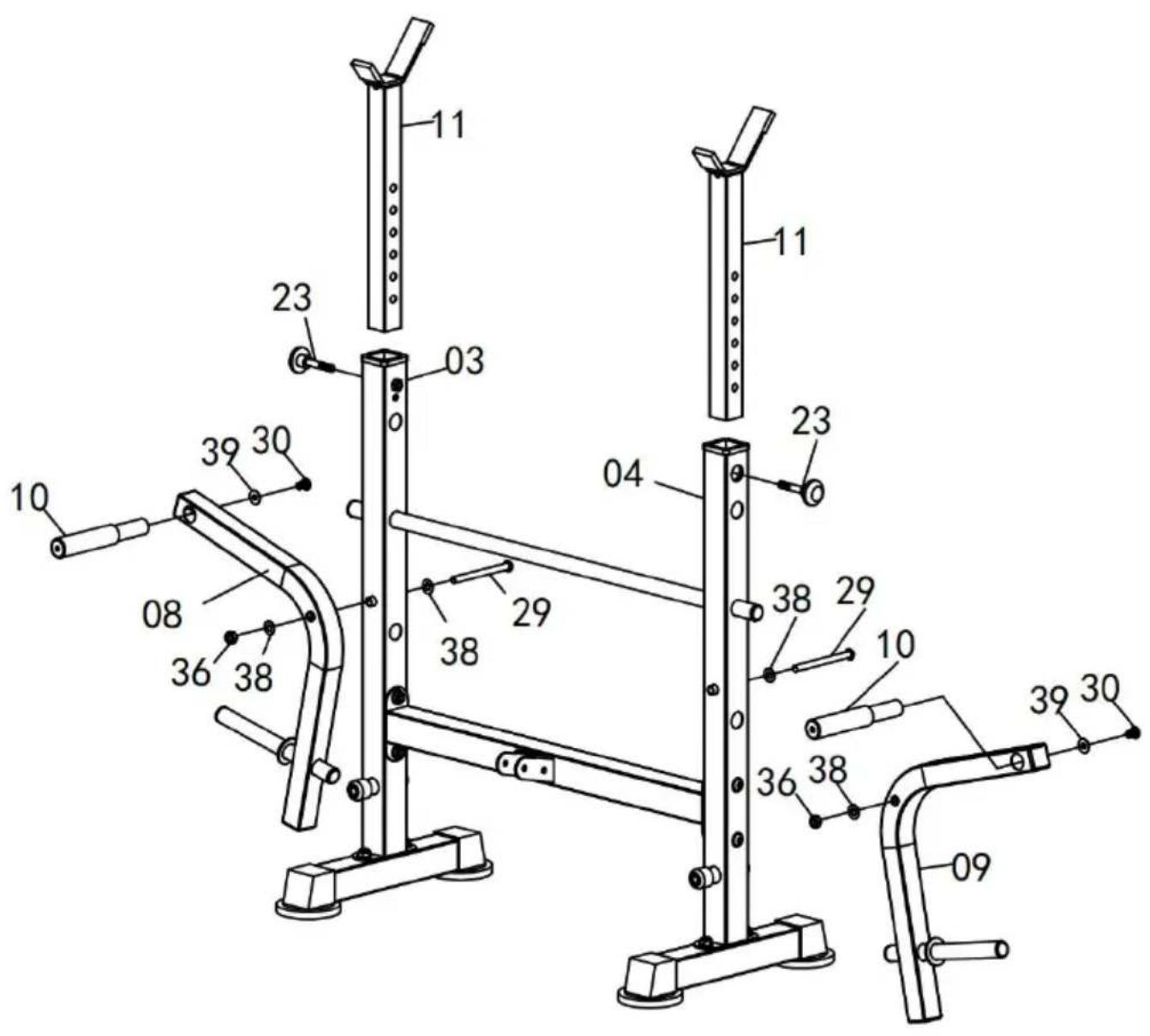

Stap 2:

Plaats de verstelbare staanderbuizen (#11) in de linker staander (#04) de rechter staander (#03) en zet ze vast met twee knopbouten (#23). Bevestig de linker vlinder (#09) aan de linker staander (#04). Bevestig met één inbusbout (#29), twee platte ringen (#38) en één borgmoer (Bevestig het stuur (#10) aan de linker vlinder (#09). Bevestig ze met bout (#30) en platte ring (#39). Herhaal dit proces met de rechter vli (#08).

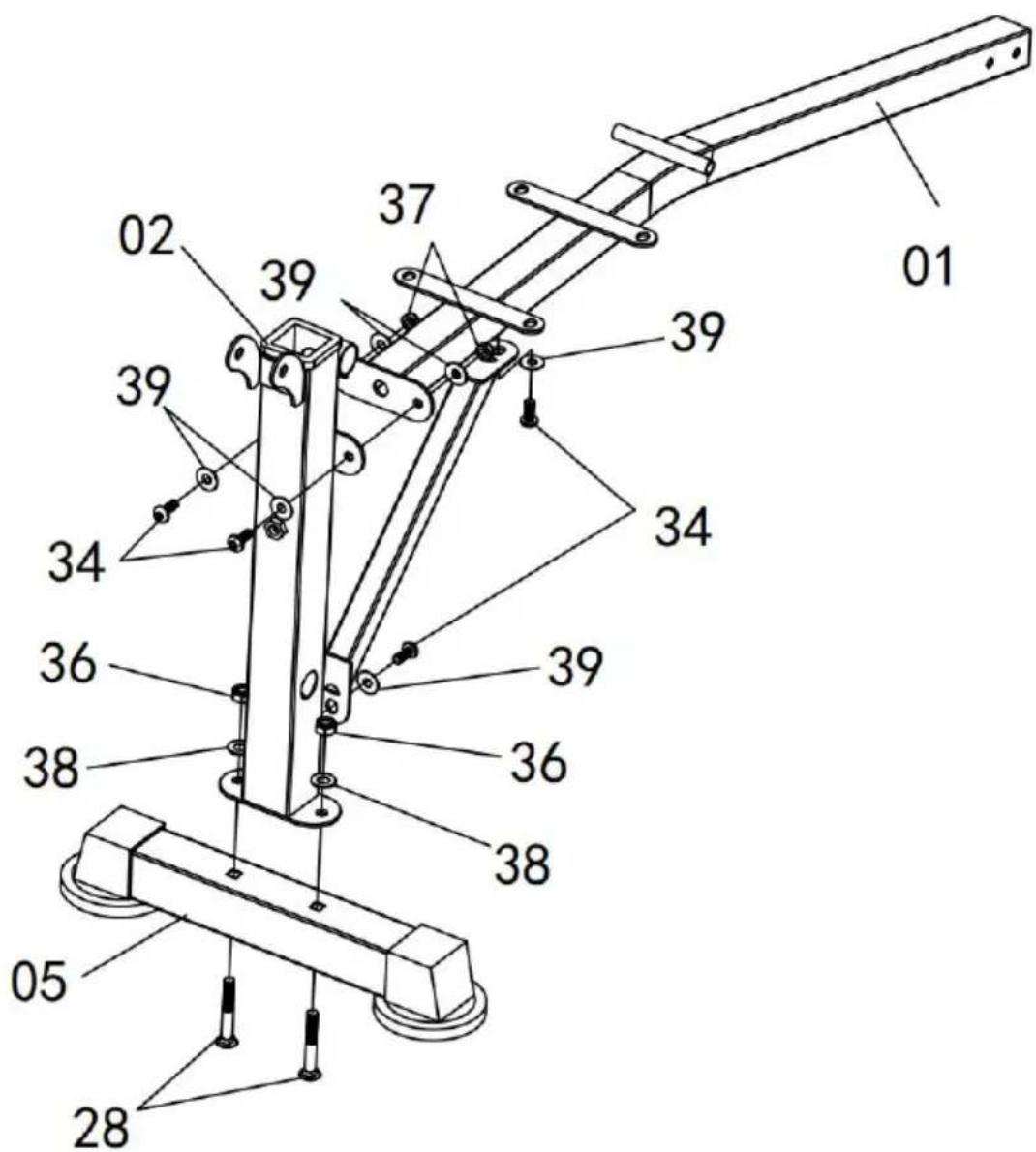

Bevestig de voorste staander (#02) aan de basisbuis (#05) en zet de vast met twee slotbouten (#28), twee platte ringen (#38) en twee nylo moeren (#36).

Bevestig de voorste staander (#02) aan het hoofdframe (#01) en zet vast met twee inbusbouten (#34), vier platte ringen (#39) en twee nyl moeren (#37).

Bevestig de steunbuis (#17) aan de onderkant van het hoofdframe (#0) en aan de achterkant van de voorste staander (#02) met behulp van inbusbouten (#34) en twee platte ringen (#39), zoals weergegeven in onderstaande diagram.

01 37 02 39 39 34 36 38 39 36 38 05 28

Stap 4:

Bevestig het hoofdframe (#01) aan de achterste dwarsbuis (#06) met behulp van één inbusbout (#35), twee platte ringen (#39) en één nykmoer (#37). Plaats vervolgens de borgpen (#22)

Bevestig de Leg Developer (#18) aan de beugel van de Front Uprigh Bevestig ze aan elkaar met één inbusbout (#27), twee platte ringen (en één nylon moer (#36).

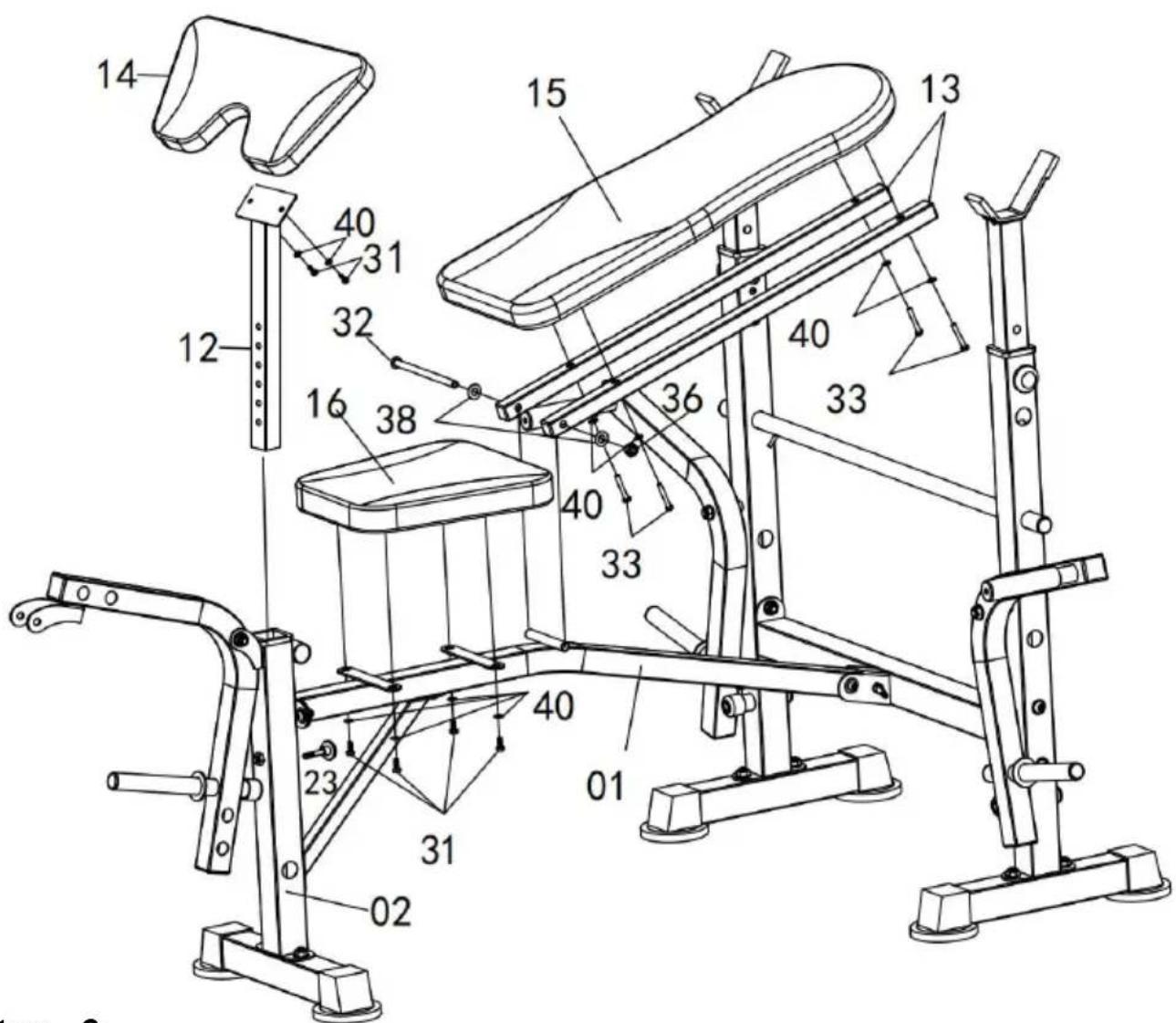

Bevestig de ondersteunende buizen van de rugleuning (#13) aan elke van de gelaste stang op het hoofdframe (#01) met behulp van één inbusbout (#32), twee platte ringen (#38) en één nylon moer (36) zoa weergegeven in het onderstaande diagram.

Bevestig het rugleuningkussen (#15) voorzichtig aan de ondersteunende buizen van de rugleuning (#13) met vier zeskantbouten (#33) en vier ringen (#40).

Bevestig het zitkussen (#16) aan de twee platen op het hoofdframe (zoals weergegeven in het diagram. Bevestig ze aan elkaar met vier

zeskantbouten (#31) en vier platte ringen (#40).

Bevestig het Arm Curl-kussen (#14) aan het Arm Curl-frame (#12) me behulp van twee zeskantbouten (#31) en twee platte ringen (#40). Pla het vervolgens in de voorste staander (#02) en bevestig het met de knopbout (#23).

Bevestig de Arm Curl Handle Bar (#19) aan de beugel van de Leg Developer (#18) met behulp van één inbusbout (#27), twee platte ring (#38) en één nylon moer (#36).

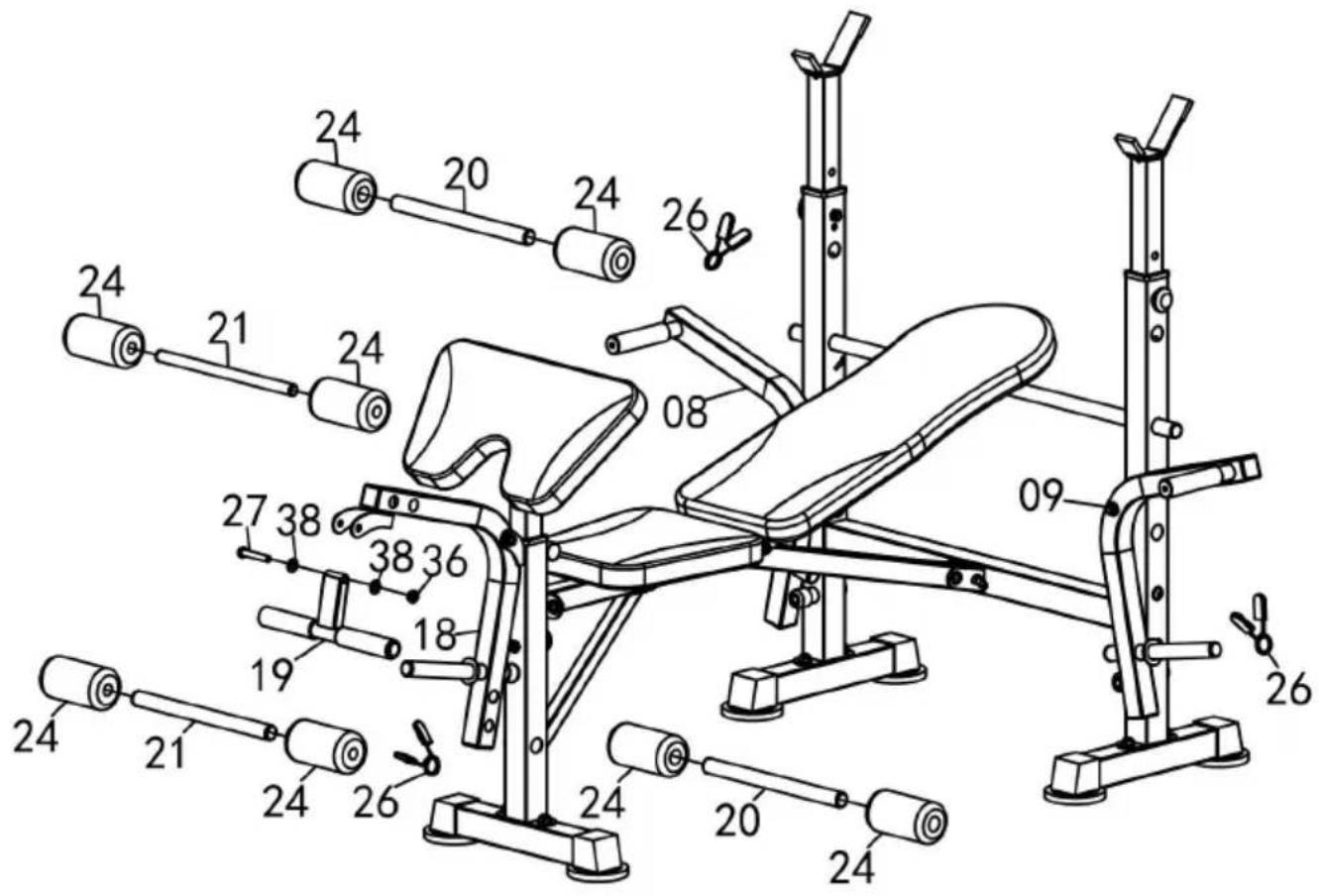

Plaats twee Foam Roller-buizen van 310 mm (#20) in het gat van de voorste staander (#02), schuif de Foam Rollers (#24) op één uiteinde de Foam Roller-buizen van 310 mm (#20).

Plaats vervolgens twee Foam Roller Tubes van 300 mm (#21) in het van de Leg Developer (#18), schuif de Foam Rollers (#24) op één u van de Foam Roller Tubes van 300 mm (#21).

Bevestig de veerklemmen (#26) aan de gewichtsplaatbuis van de linker/rechter vlinder (09/08) en vlinder (#18).

Voor uw veiligheid, draai de schroef vast en stel deze in op de juist positie.

Controleer en test het apparaat visueel en functioneel nadat de monta voltooid.

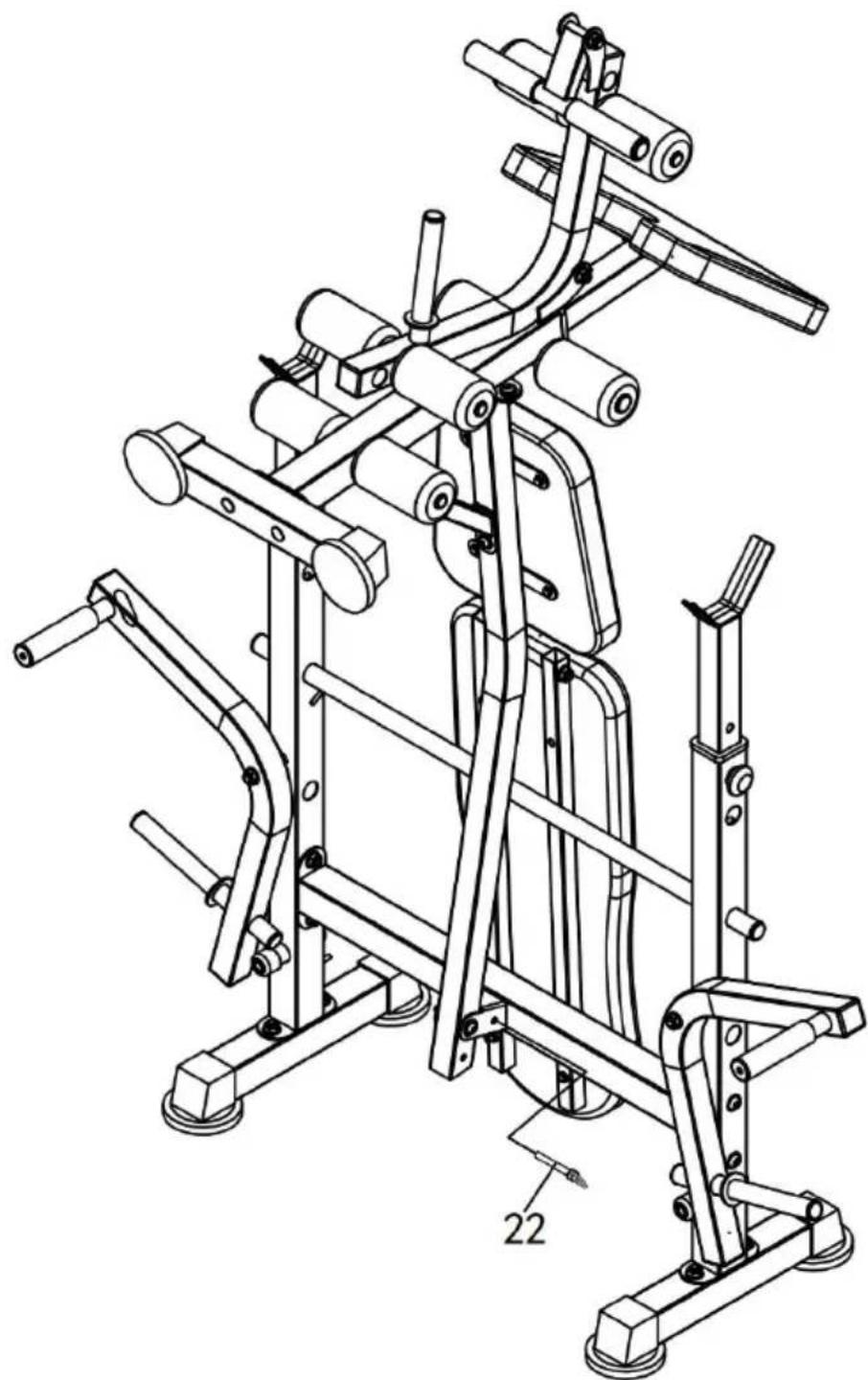

Stap 7: De onderstaande afbeelding toont de opgevouwen toestand va het product.

OPMERKING: Het maximale draagvermogen voor dit product is 660 lb 300 kg. Slechts één persoon mag dit stuk apparatuur tegelijk gebruik

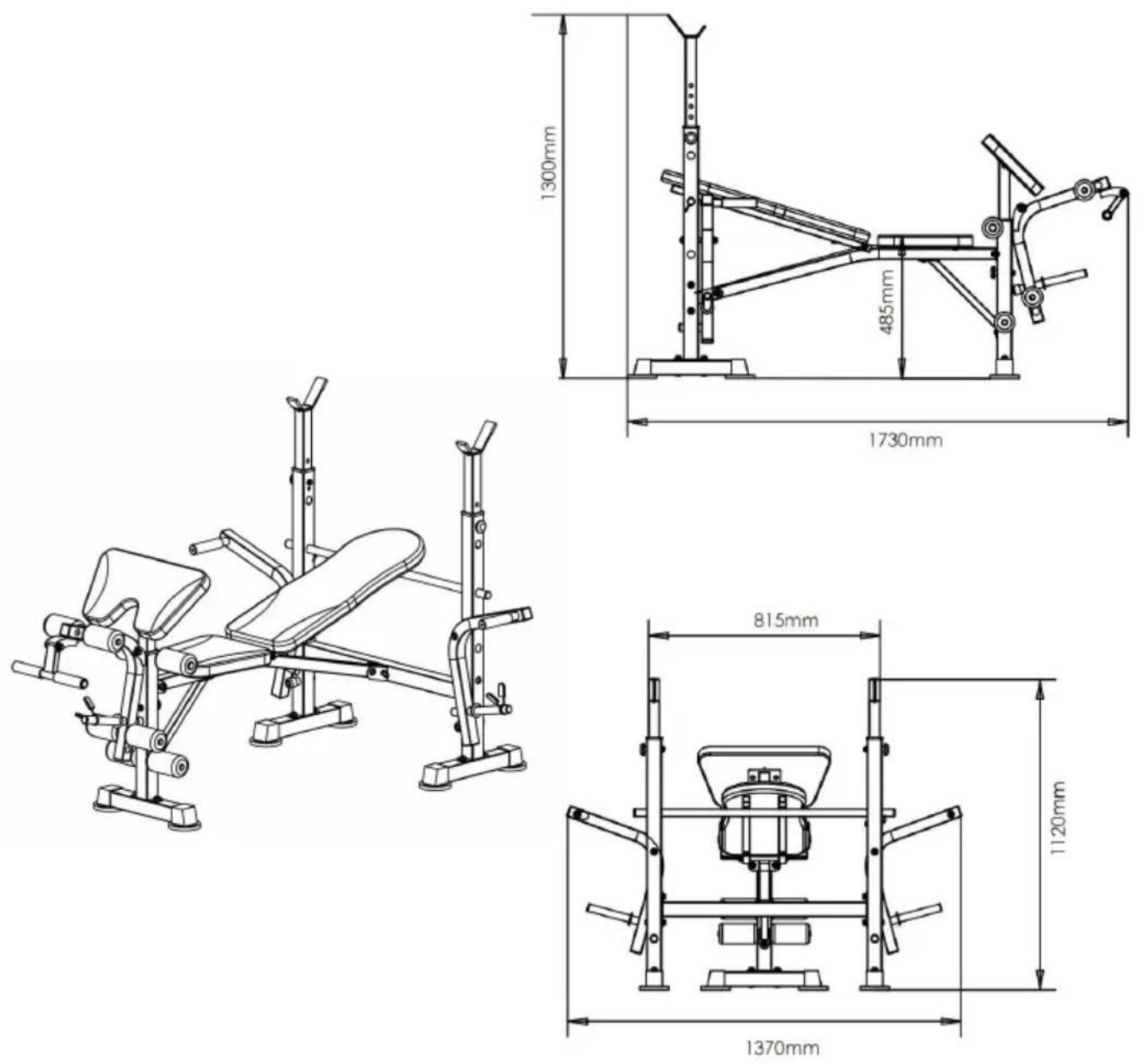

Product size chart

13.Veeg het oppervlak af met een natte katoenen doek.
14. Controleer de schroeven regelmatig, elke 3 maanden, op losdraaien vastdraaien van de schroeven
