Technisch Support und E-Garantie-Zertifikat

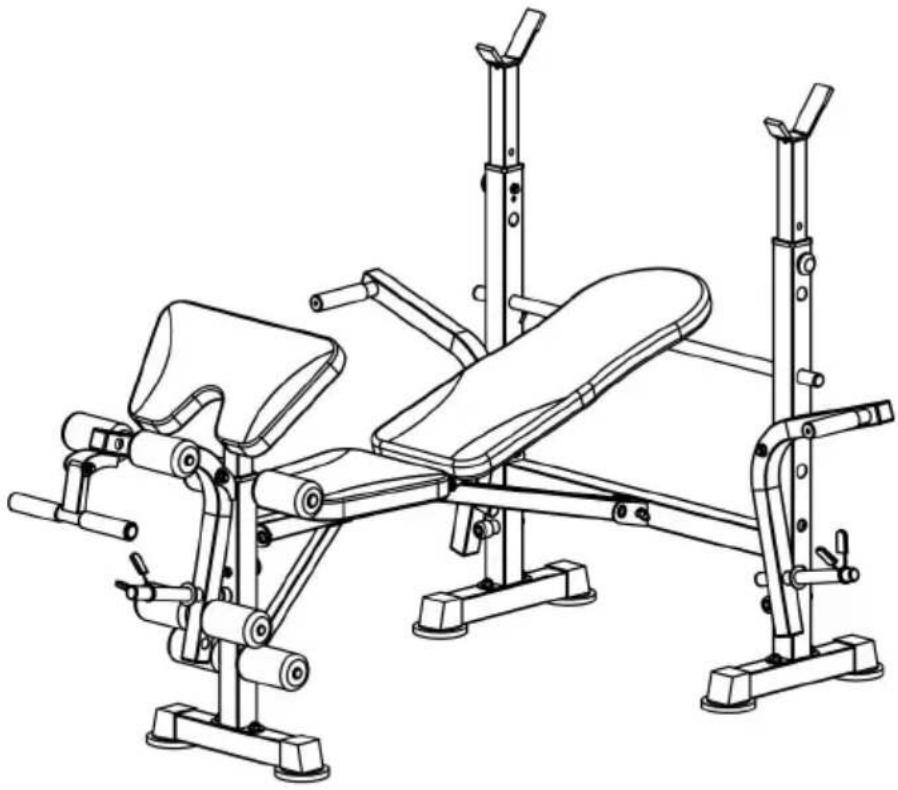

Multifunktionales Gewichtheberbett

MODELL: SJ78 10

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubiete "Sparen Sie die Hälfte", "Halber Preis" oder andere ähnliche Ausdrücke, die wir nur verwenden

stellt eine Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkz erzielen können

mit uns im Vergleich zu den großen Top-Marken und bedeutet nicht unbedingt, Abde- alle von uns angebotenen Werkzeugkategorien. Wir möchten Sie bitten, zu überprüfe sorgfältig

wenn Sie bei uns eine Bestellung aufgeben, wenn Sie tatsächlich Speichern Hälfte im Vergleich mit den Top-Großmarken.

MODELL: SJ78 10

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfäß durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbildes des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es

Technologie- oder Software-Updates für unser Produkt gibt.

Vielen Dank, dass Sie sich für dieses Produkt.

Lesen Sie vor der Anwendung bitte alle Hinweise sorgfältig durch. Die Informationen helfen Ihnen dabei, optimale Ergebnisse zu erzielen.

Operation safety

WARNUNG:

Bitte lesen Sie alle Anweisungen, bevor Sie dieses Produkt verwenden

Es liegt in der Verantwortung des Eigentümers, sicherzustellen, dass a Benutzer dieses Produkts über alle Warnungen und Vorsichtsmaßnahme informiert sind.

• Verwenden Sie es nicht, wenn Sie schwanger sind
• Konsultieren Sie Ihren Arzt, bevor Sie mit einem Trainingsprogramm beginnen.
• Lesen Sie alle Anweisungen, bevor Sie dieses Produkt verwenden.
• Halten Sie Kinder und Haustiere während der Benutzung von der Sit-Up-Bank fern. Kinder sollten das Produkt nicht ohne Aufsicht eines Erwachsenen verwenden.
• Überprüfen Sie vor jedem Gebrauch dieser Sit-Up-Bank alle Teile ur ziehen Sie sie fest.
• Reinigen Sie das Gerät nur mit feuchten Tüchern. Verwenden Sie k Reinigungsmittel. Bei Fragen wenden Sie sich bitte an den Kundendier

• Dieses Produkt sollte bei der Verwendung auf einer ebenen Fläche platziert werden.
  bei Bedarf eine Anti-Rutsch-Matte unter der Maschine.

• Bitte tragen Sie bei der Verwendung dieses Produkts geeignete Klei

• Verwenden Sie es nicht, wenn es nicht funktioniert oder Teile nicht zusammengebaut sind.

- Wenn Sie Schmerzen in der Brust, Übelkeit, Schwindel oder Kurzatmigkeit verspüren, sollten Sie das Training sofort abbrechen und Ihren Arzt konsultieren, bevor Sie fortfahren.

• Stellen Sie vor der Verwendung immer sicher, dass Ihr Produkt auf festen, harten und ebenen Oberfläche steht.
• Bewahren Sie unbenutzte Geräte außerhalb der Reichweite von Kind auf und lassen Sie niemanden

mit der Ausrüstung nicht vertraut, um sie zu verwenden. Dieses Werk ist gefährlich in den Händen

von ungeschulten Benutzern.

- Bei der Verwendung des Produkts müssen Zuschauer einen Abstand 3 Metern einhalten, um versehentliche Verletzungen zu vermeiden.

BITTE BEACHTEN SIE: Einige der in der Stückliste aufgeführten Teile und Hardwareteile können bereits vormontiert sein

oder am Gerät installiert. Lesen Sie alle Anweisungen sorgfältig durch, bevor Sie dieses Produkt in Betrieb nehmen. Bewahren Sie dieses Benutzerhandbuch zum späteren Nachschlagen auf.

Exercise Plans

1. Anfängern wird empfohlen, mit weniger Wiederholungen zu beginnen beispielsweise 5 Wiederholungen als 1 Satz und fügen Sie nach und Wiederholungen hinzu.
2. Bitte treiben Sie eine halbe Stunde vor/nach dem Essen und eine Stunde vor dem Schlafengehen keinen Sport.
3. Bitte machen Sie Trainingspläne.

Part List

No.	Description	Qty	No.	Description	Qty
01	Main Frame	1	21	Foam Roller Tube 300mm	2
02	Front Upright	1	22	Locking Pin	1
03	Right Upright	1	23	Knob Bolt	3
04	Left Upright	1	24	Foam Roller 25mm	8
05	Base Tube	3	26	Spring Clip	3
06	Rear Cross Tube	1	27	Allen Bolt (M10x65 mm)	6
07	Backrest Adjustment Tube	1	28	Carriage Bolt (M10x65 mm)	6
08	Right Butterfly	1	29	Allen Bolt (M10x120 mm)	2
09	Left Butterfly	1	30	Bolt (M8x15 mm)	2
10	Handle bar	2	31	Hex Bolt (M6x15 mm)	6
11	Adjustable Upright Tube	2	32	Allen Bolt (M10x165 mm)	1
12	Arm Curl Frame	1	33	Hex Bolt (M6x40 mm)	4
13	Backrest Supporting Tube	2	34	Allen Bolt (M8x20 mm)	4
14	Arm Curl Cushion	1	35	Allen Bolt (M8x60 mm)	1
15	Backrest Cushion	1	36	Nylon Nut (M10)	15
16	Seat Cushion	1	37	Nylon Nut (M8)	3
17	Supporting Tube	1	38	Flat Washer (M10)	24
18	Leg Developer	1	39	Flat Washer (M8)	10
19	Arm Curl Bar	1	40	Flat Washer (M6)	10
20	Foam Roller Tube 310mm	2

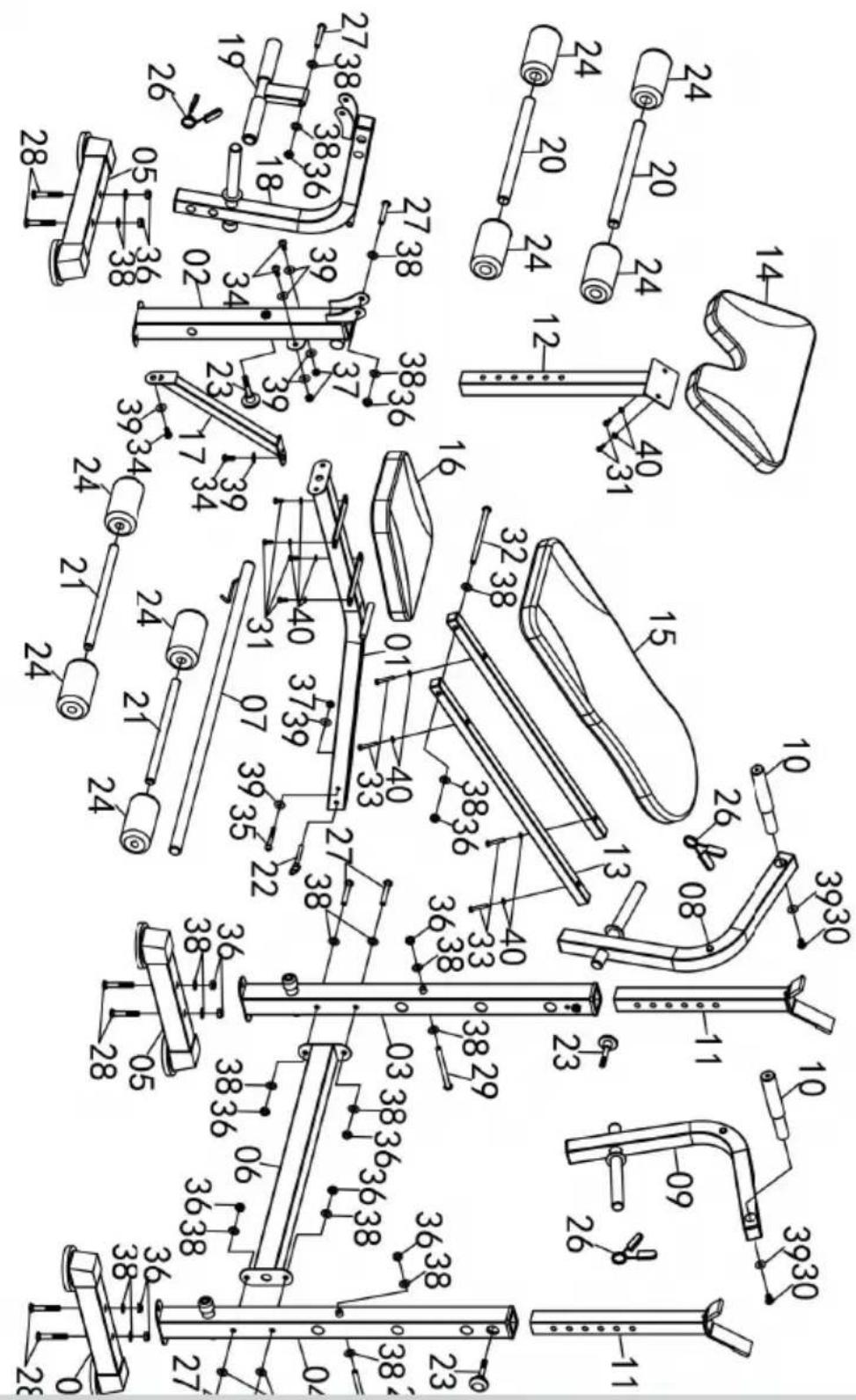

Explosionszeichnung

Bitte beachten Sie, dass nicht alle Teile und Hardware, die Sie hier

während Ihres Aufenthalts verwendet werden.

Zusammenbau der Maschine, da diese teilweise bereits vorinstalliert sind

Um eine Fehlausrichtung durch zu festes Anziehen zu vermeiden, verwenden Sie zu diesem Zeitpunkt bitte keinen Schraubenschlüssel. Durch Festziehen mit der Hand wird eine einfache Montage gewährleis. Das Anziehen mit dem Schraubenschlüssel sollte nach der Montage al Teile erfolgen, um sicherzustellen, dass alle Muttern, Schrauben und T vor der Verwendung fest sitzen.

Mit Hilfe eines Assistenten.

Assembly

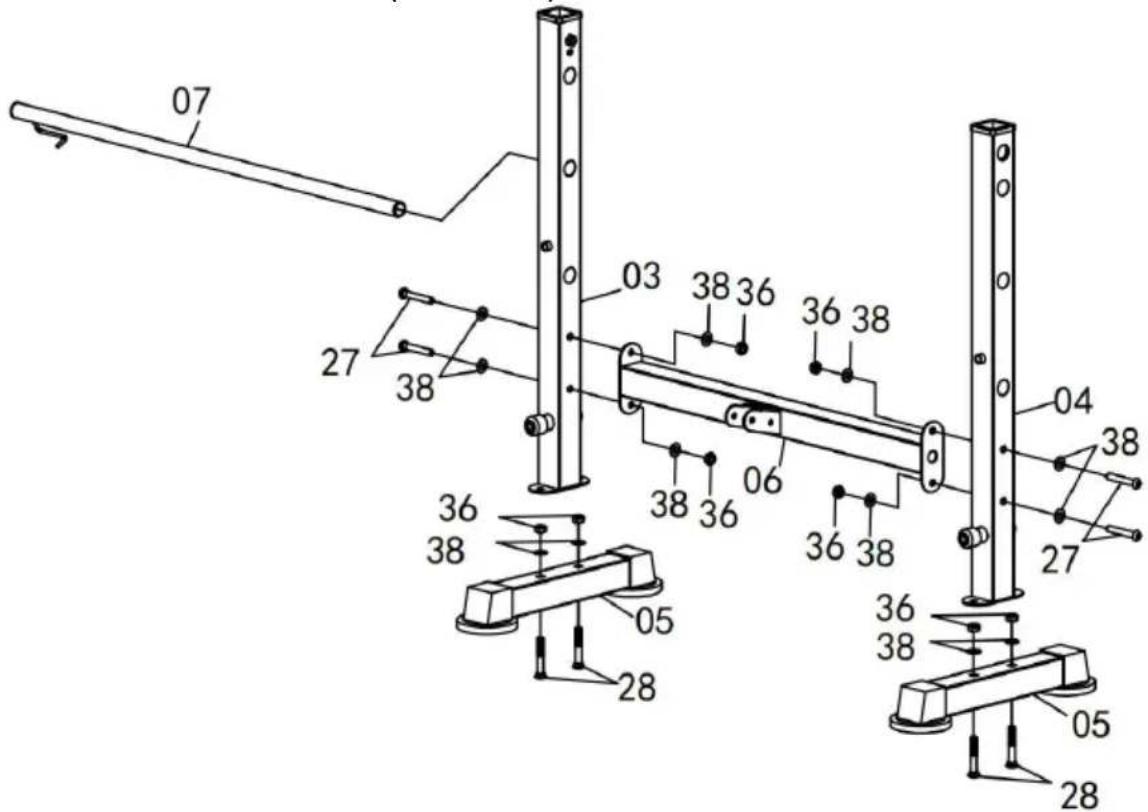

Schritt 1:

Befestigen Sie den linken Pfosten (#04) mit zwei Schlossschrauben (#: zwei Unterlegscheiben (#38) und zwei Nylonmuttern (#36) an einem Basisrohr (#05). Wiederholen Sie diesen Vorgang mit der rechten Stütz (#03).

Befestigen Sie das hintere Querrohr (#06) am linken Pfosten (#04) unsichern Sie es mit zwei Inbusschrauben (#27), vier Unterlegscheiben (# und zwei Kontermuttern (#36). Wiederholen Sie diesen Vorgang auf de anderen Seite mit der rechten Stütze (#03).

Stecken Sie das Rückenlehnen-Einstellrohr (#07) in die Öffnung des lir und rechten Pfostens (#04/#03).

07 27 38 03 38 36 36 38 04 38 36 38 36 38 27 36 38 05 28 05 28

Schritt 2:

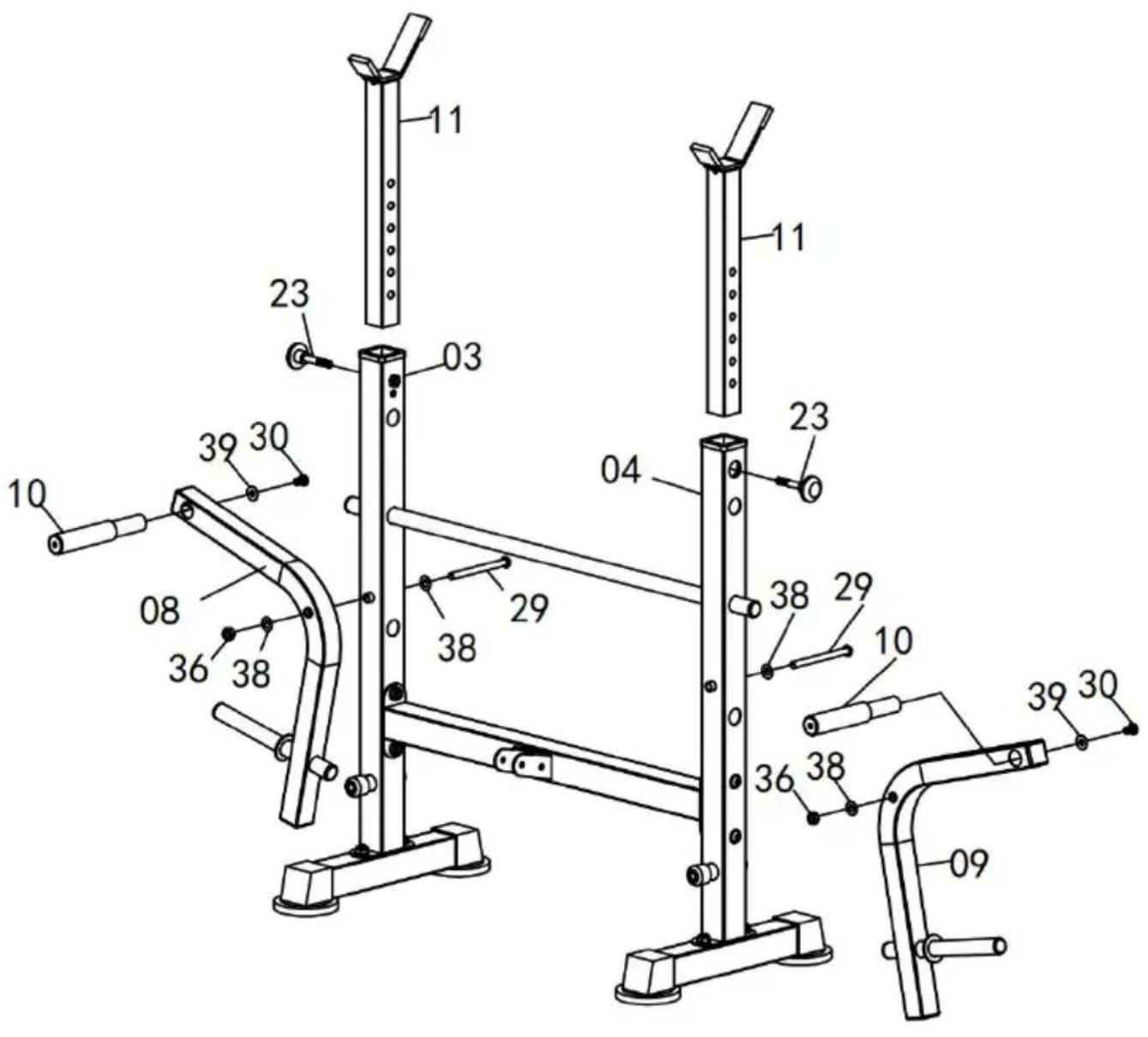

Setzen Sie die verstellbaren Pfostenrohre (#11) in den linken Pfosten und den rechten Pfosten (#03) ein und befestigen Sie sie mit zwei Knopfschrauben (#23).

Befestigen Sie den linken Butterfly (#09) am linken Pfosten (#04). Sicily Sie sie mit einer Inbusschraube (#29), zwei Unterlegscheiben (#38) un einer Kontermutter (#36). Befestigen Sie den Griff (#10) am linken Bur (#09). Sichern Sie sie mit einer Schraube (#30) und einer Unterlegscheiben (#39). Wiederholen Sie diesen Vorgang mit dem rechten Butterfly (#08)

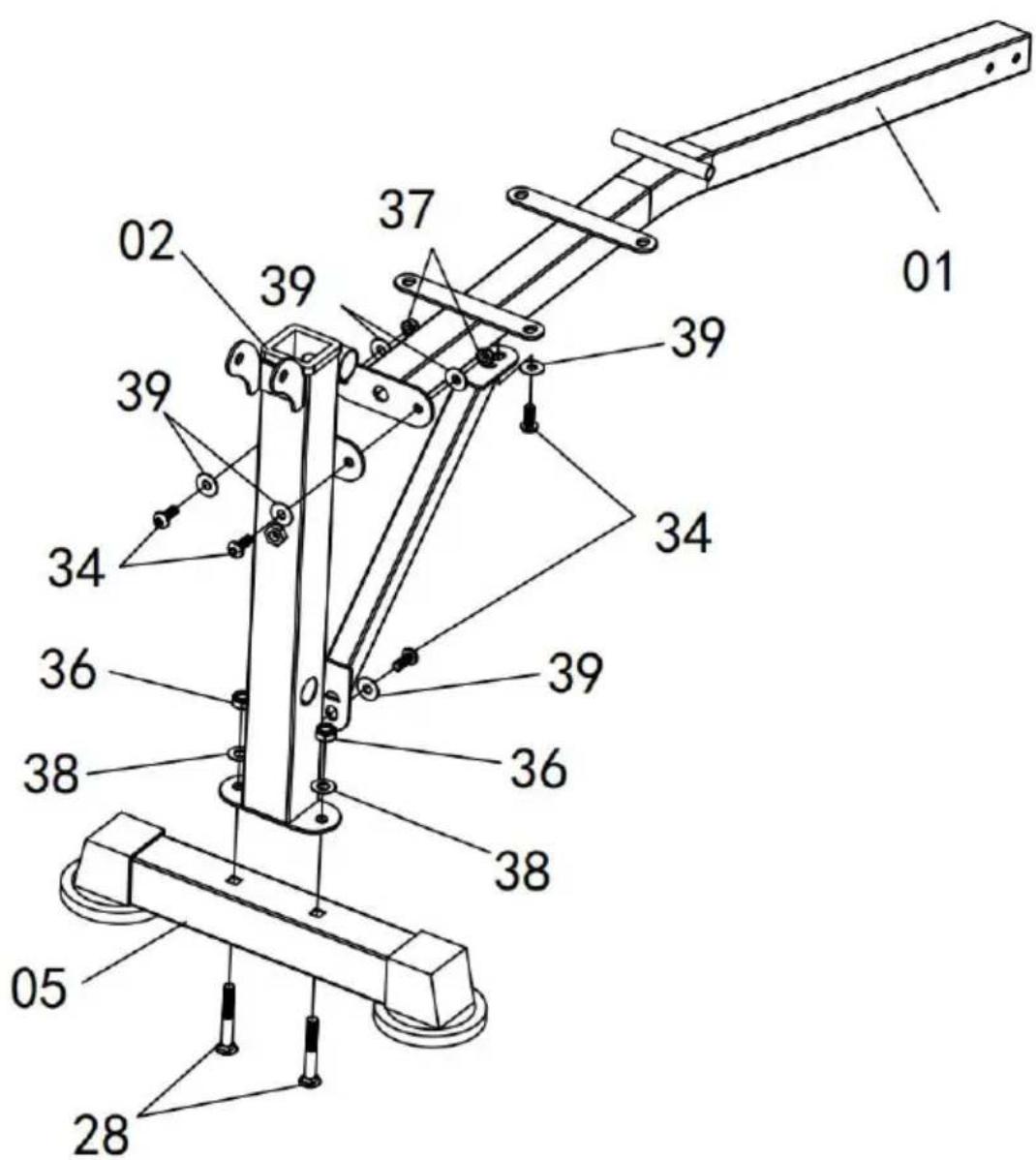

Befestigen Sie den vorderen Pfosten (#02) am Basisrohr (#05) und sie Sie ihn mit zwei Schlossschrauben (#28), zwei Unterlegscheiben (#38) zwei Nylonmuttern (#36).

Befestigen Sie den vorderen Pfosten (#02) am Hauptrahmen (#01) und sichern Sie ihn mit zwei Inbusschrauben (#34), vier Unterlegscheiben (und zwei Nylonmuttern (#37).

Befestigen Sie das Stützrohr (#17) mit zwei Inbusschrauben (#34) und

zwei Unterlegscheiben (#39) an der Unterseite des Hauptrahmens (#01 und an der Rückseite des vorderen Pfostens (#02), wie in der Abbild unten gezeigt.

01 37 02 39 39 34 36 38 39 36 38 05 28

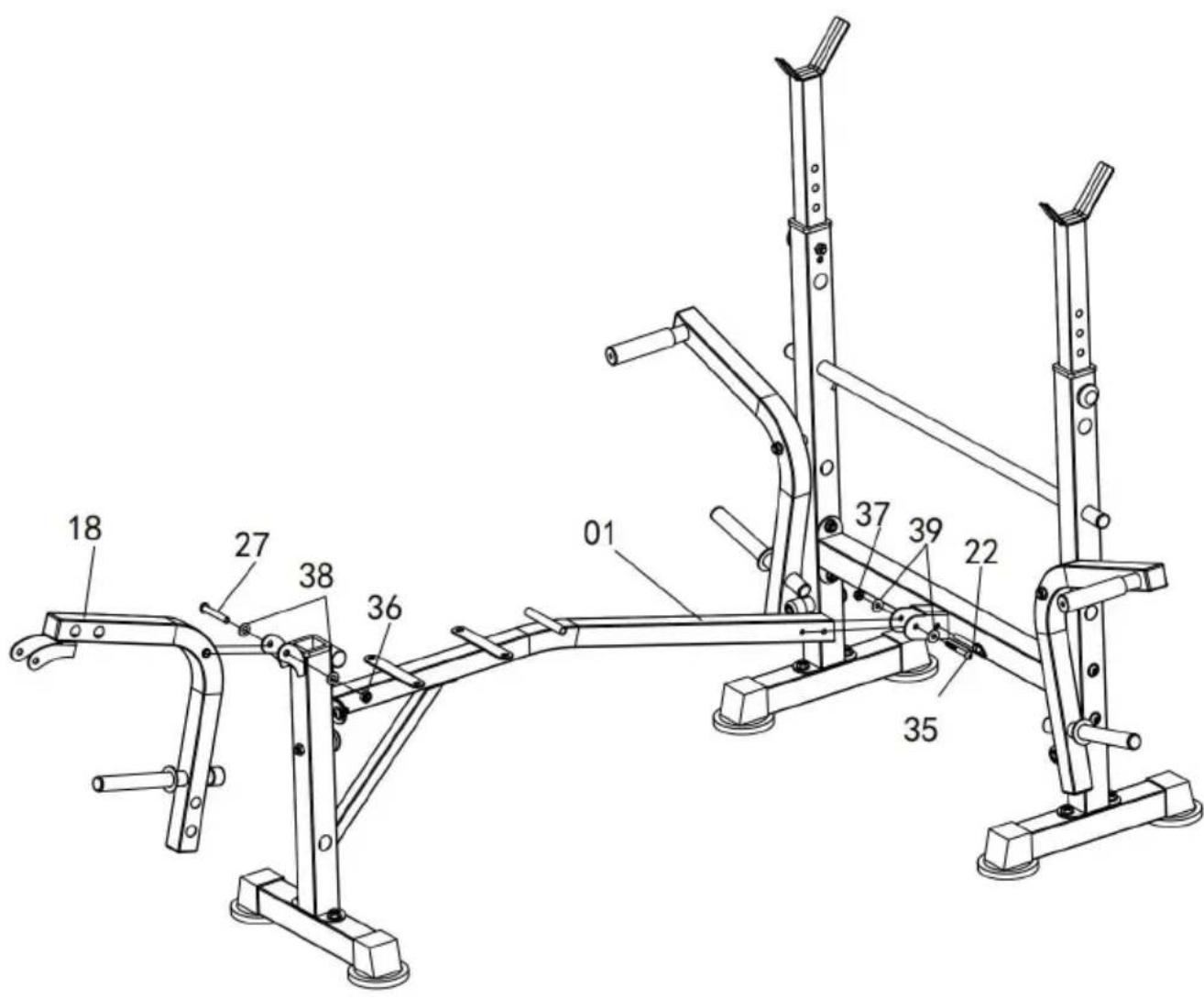

Schritt 4:

Befestigen Sie den Hauptrahmen (#01) mit einer Inbusschraube (#35), zwei Unterlegscheiben (#39) und einer Nylonmutter (#37) am hinteren Querrohr (#06). Setzen Sie dann den Sicherungsstift (#22) ein.

Befestigen Sie den Beinentwickler (#18) an der Halterung des vorderen Pfostens (#02). Befestigen Sie beide Teile mit einer Inbusschraube (#2 zwei Unterlegscheiben (#38) und einer Nylonmutter (#36).

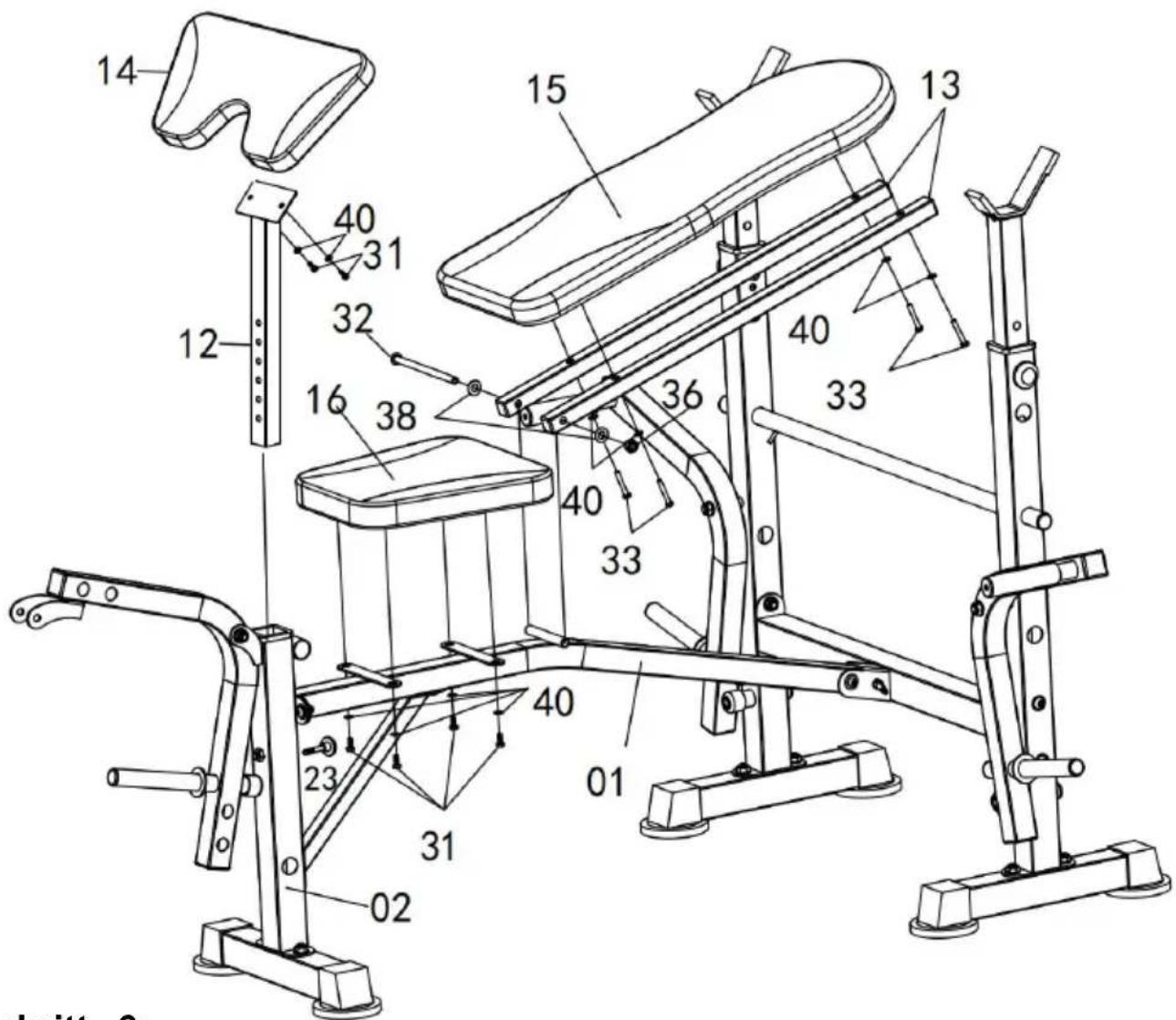

Befestigen Sie die Rückenlehnen-Stützrohre (#13) an jeder Seite der geschweißten Stange am Hauptrahmen (#01) mit einer Inbusschraube (#32), zwei Unterlegscheiben (#38) und einer Nylonmutter (36), wie in Abbildung unten gezeigt.

Befestigen Sie das Rückenpolster (#15) vorsichtig mit vier Sechskantschrauben (#33) und vier Unterlegscheiben (#40) an den

Rückenstützrohren (#13).

Befestigen Sie das Sitzkissen (#16) wie in der Abbildung gezeigt an beiden Platten am Hauptrahmen (#01). Befestigen Sie sie mit vier Sechskantschrauben (#31) und vier Unterlegscheiben (#40).

Befestigen Sie das Arm-Curl-Kissen (#14) mit zwei Sechskantschrauben (#31) und zwei Unterlegscheiben (#40) am Arm-Curl-Rahmen (#12).

Setzen Sie es dann in den vorderen Pfosten (#02) ein und befestiger es mit der Knopfschraube (#23).

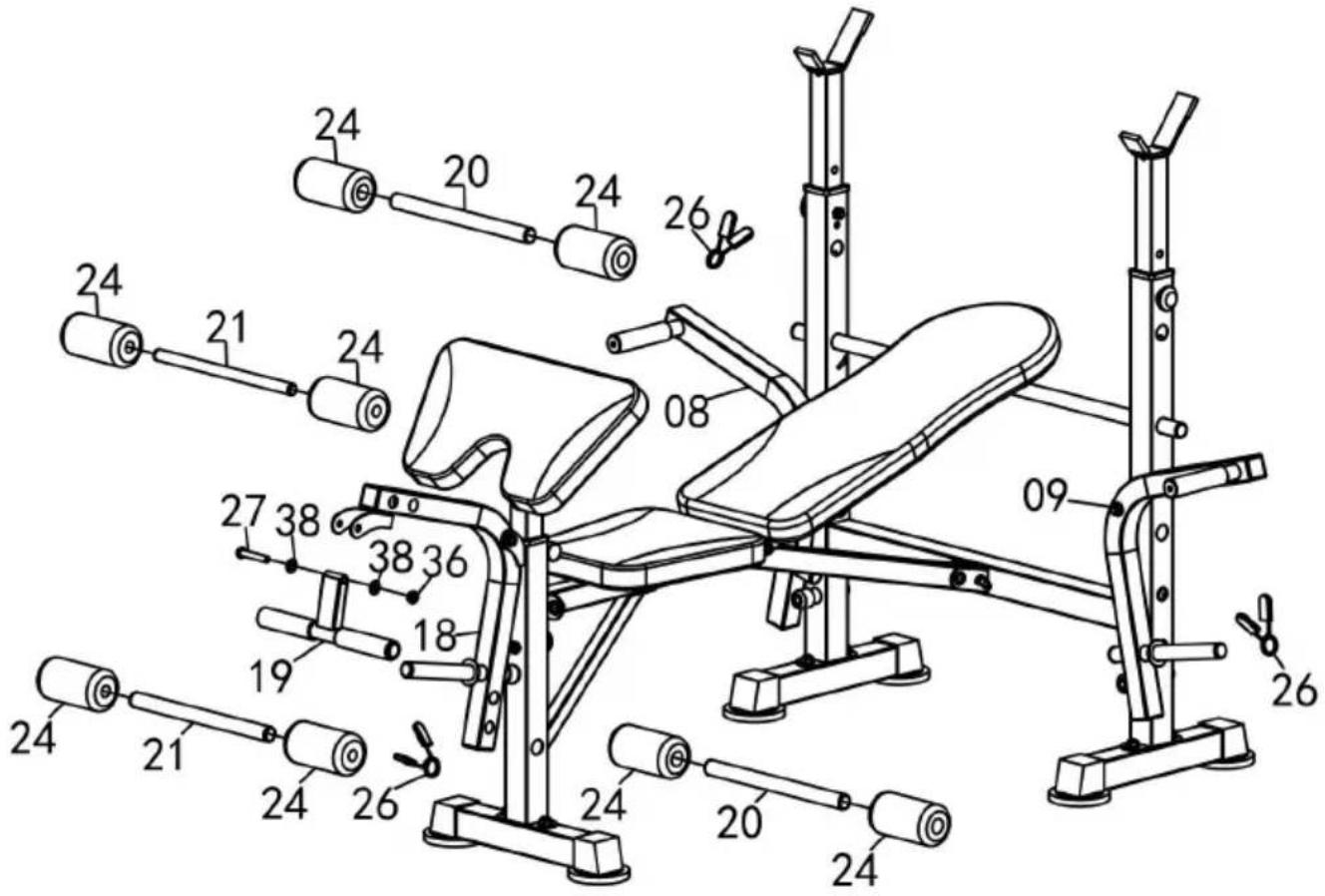

Befestigen Sie die Arm-Curl-Lenkstange (#19) mit einer Inbusschraube (#27), zwei Unterlegscheiben (#38) und einer Nylonmutter (#36) an der Halterung des Beintrainers (#18).

Stecken Sie zwei 310 mm lange Schaumstoffrollenrohre (Nr. 20) in die Öffnung des vorderen Pfostens (Nr. 02) und schieben Sie die Schaumstoffrollen (Nr. 24) auf ein Ende der 310 mm langen Schaumstoffrollenrohre (Nr. 20).

Führen Sie als nächstes zwei 300-mm-Schaumstoffrollenrohre (Nr. 21) i die Öffnung des Beinentwicklers (Nr. 18) ein und schieben Sie die Schaumstoffrollen (Nr. 24) auf ein Ende der 300-mm-Schaumstoffrollenrohre (Nr. 21). Befestigen Sie die Federklammern (#26) am Gewichtsplattenrohr des linken/rechten Butterfly (09/08) und des Butterfly (#18).

Bitte ziehen Sie zu Ihrer Sicherheit die Schraube fest und bringen Sie die entsprechende Position.

Bitte führen Sie nach Abschluss der Montage eine Sicht- und Funktionsprüfung des Geräts durch und testen Sie es.

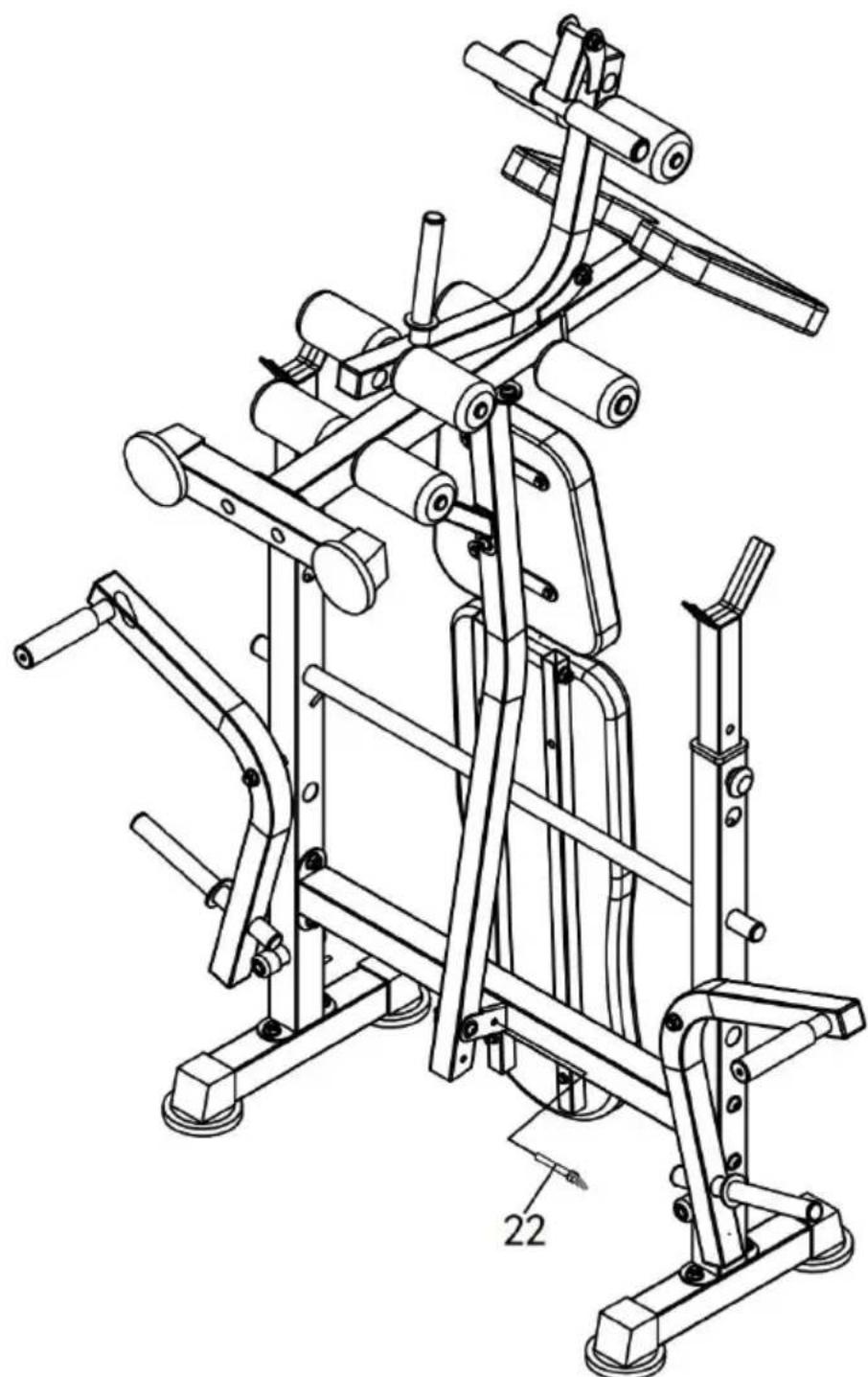

Schritt 7: Die folgende Abbildung zeigt den gefalteten Zustand des Produkts.

HINWEIS: Die maximale Gewichtskapazität für dieses Produkt beträgt 6 lbs oder 300 kg. Dieses Gerät sollte jeweils nur von einer Person verwendet werden.

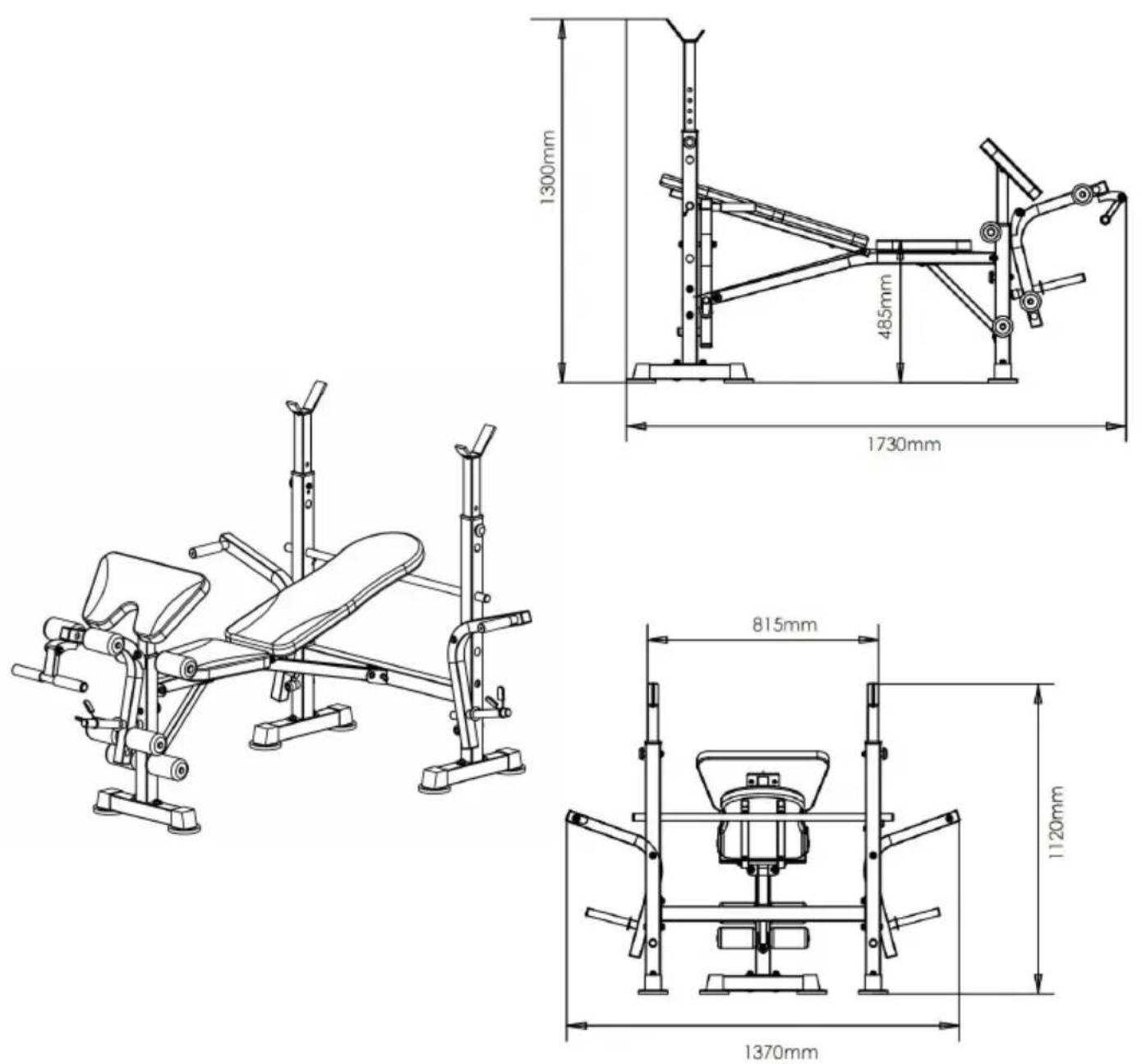

Product size chart

1. Wischen Sie die Oberfläche mit einem feuchten Baumwolltuch ab.
2. Überprüfen Sie die Schrauben regelmäßig alle 3 Monate auf Locke und ziehen Sie die Schrauben fest

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai, 200.000 CN.
