Producttype	Puntlasapparaat / Noppenlasser voor deukreparatie
Merk	Vevor
Model	PL-80M
Voeding	110V of 220V, 50/60Hz, 16A (automaat curve D of zekering aM)
Hoofdgebruik	Deuken verwijderen, noppenlassen, pucks, rimpeldraden, puntlassen en afvlakken
Instelbare functies	Automatische boog, koolstofstaaf, automatische puls, afvlakking
Vermogensregeling	Via potentiometer, draaihoek komt overeen met verschillende vermogens
Lasmodus	Automatische programmering met contactdetectie en puntgeneratie in 2 seconden
Thermische beveiliging	Automatische oververhittingsbeveiliging met tijdelijke stop en zoemer
Elektrische veiligheid	Verplichte aarding, massakabel verbonden met plaat, vermijd vochtige omgevingen
Persoonlijke bescherming	Draag beschermende kleding, lasbril, draag geen geleidende sieraden
Gebruiksomgeving	Carrosserie werkplaats, industrieel of professioneel gebruik
Kabels en aansluitingen	Massakabel, pistoolkabel met borgmoer voor gereedschap
Onderhoud	Voeding uitschakelen voor inspectie, onderhoud door een professional
Inbegrepen accessoires	Niet gespecificeerd (pistool, massaklem, verwisselbaar gereedschap)
Conformiteit	Deel 15 FCC, Europese richtlijn 2012/19/EG (AEEA)
Land van fabricage	China

Veelgestelde vragen - PL-80M Vevor

Wat is de benodigde voedingsspanning voor de Vevor PL-80M?

De PL-80M lasmachine werkt op een voeding van 110V of 220V, 50/60Hz. Het vereist een 16A automaat curve D of een 16A zekering type aM.

Hoe stel ik het lasvermogen in?

Het vermogen wordt ingesteld via de potentiometer op het paneel. Draai deze om het vermogen te verhogen of te verlagen, afhankelijk van het lastype en de plaatdikte.

Wat moet ik doen als de machine stopt en de zoemer klinkt?

Dat is het oververhittingsbeveiligingssysteem. Laat de machine een paar minuten afkoelen. Vermijd overmatig continu gebruik.

Kan ik de PL-80M gebruiken op een natte carrosserie?

Nee, het is verboden te lassen op een zeer vochtige of natte ondergrond. Zorg ervoor dat het werkgebied droog is om elektrische risico's te voorkomen.

Welke soorten gereedschap kunnen op het pistool worden bevestigd?

U kunt ronde pucks, OT-mesons, rimpeldraden, noppen of afvlakgereedschap bevestigen. Draai de moer stevig vast om het gereedschap vast te houden.

Hoe start ik automatisch lassen?

Selecteer de functie 'Koolstofstaaf' via de schakelaar. Stel het vermogen in met de potentiometer. Maak vervolgens contact tussen het gereedschap en de plaat en genereer de boog.

Welke veiligheidsmaatregelen moet ik nemen?

Draag beschermende kleding, een lasbril en verwijder alle geleidende sieraden. Zorg ervoor dat de machine correct geaard is.

Wat moet ik doen als de laskabel beschadigd is?

Gebruik geen versleten of gebroken kabel. Controleer de isolatie en aansluitingen. Vervang deze door een identieke kabel voor gebruik.

Kan ik de machine zelf repareren?

Onderhoud en reparatie moeten worden uitgevoerd door een gekwalificeerde professional. Koppel altijd de voeding los voordat u de behuizing opent.

Waar vind ik de volledige gebruiksaanwijzing?

De volledige gebruiksaanwijzing is gratis beschikbaar in PDF-formaat op notice-facile.com. U kunt deze ook downloaden van de website van Vevor.

GEBRUIKSAANWIJZING PL-80M Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en doseringen betekenen niet noodzakelijkerwijs dat ze alle categorieën gereedschappen dekken die wij aanbieden. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

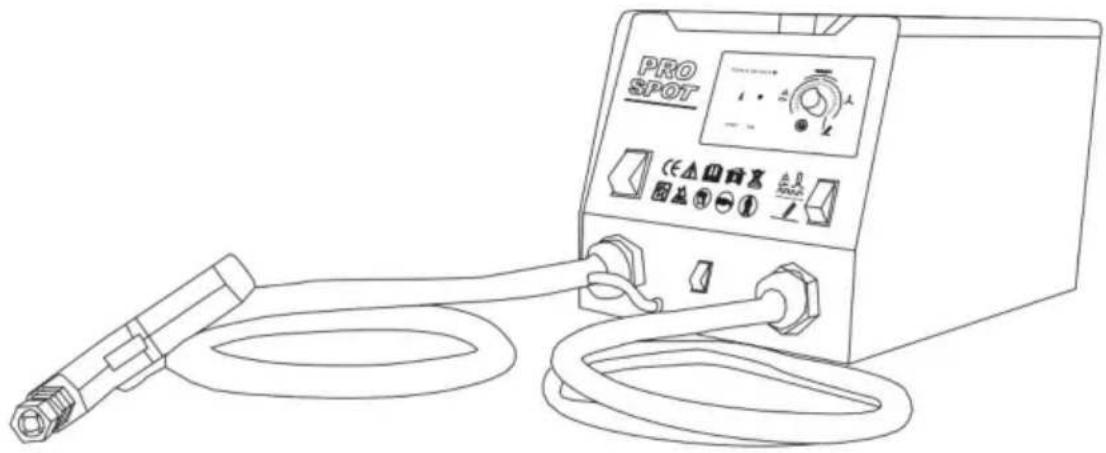

STUD LASSER

DEUKENREPARATIESET

MODEL: PL-80M

Foto's dienen uitsluitend ter referentie, de inzendingen prevaleren.

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

	Waarschuwing - Om het risico op letsel te verminderen, moet de gebruiker de volgende informatie lezen: Lees de gebruiksaanwijzing zorgvuldig door.
	Dit apparaat voldoet aan Deel 15 van de FCC-regels. Werking is onderworpen aan de volgende twee voorwaarden: (1) Dit apparaat mag geen schadelijke interferentie veroorzaken, en (2) dit apparaat moet elke ontvangen storing, met inbegrip van storing die ongewenste werking veroorzaken.
	Dit product is onderworpen aan de bepalingen van de Europese richtlijn 2012/19/EG. Het symbool met een doorgestreepte kliko door geeft aan dat het product gescheiden afval nodig heeft inzameling in de Europese Unie. Dit geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd. Producten die met dit symbool zijn gemarkeerd mag als zodanig niet bij het normale huisvuil worden weggegooid, maar moet naar een inzamelpunt voor recycling van elektrische en elektronische apparaten.

Bedankt dat u voor dit VEVOR-product hebt gekozen. Lees dit aandachtig door. Lees de gebruiksaanwijzing zorgvuldig door voordat u dit product installeert en gebruikt, en bewaar het op een veilige plaats voor toekomstige referentie. Dit product is ontworpen om de volgende handelingen uitvoeren in een carrosseriebedrijf: uitdeuken; lassen van ronde mesonplaten, OT-mesonen, golvende draad en stiften; puntlassen direct trekken; vlakmaken; verwijderen van deuken en bobbels.

Krachtige aandacht

- Zorg ervoor dat het product is aangesloten op de aarddraad en de

aarding van de stroomtoevoerleiding goed is. •

Zorg ervoor dat de werktafel is aangesloten op het aardingsapparaat. • Om te voorkomen

dat de operator de te lassen metalen onderdelen aanraakt,

gebrek aan bescherming of natte kleding

- Vermijd contact met de lasplek. • Puntlassen niet

op zeer natte of natte ondergrond. • Gebruik geen versleten

of gebroken kabel om te lassen. Controleer of de kabel

heeft isolatiedefecten of blanke koperdraad, of de verbinding los zit, of er waterlekkage is en andere onveilige factoren. • Schakel de machine uit voordat u de draad vervangt. • Schakel de machine uit en schakel de stroomtoevoer uit voordat u alle inspecties uitvoert en onderhoud..

Bescherming van ogen en lichaam:

- De operator moet beschermende kleding dragen om metaalsmelting te voorkomen spatten tijdens het lassen, zoals: leren handschoenen, leren schort, veiligheidsschoenen, maskers of veiligheidsbrillen. • Tegelijkertijd

moeten de ogen worden beschermd tijdens het polijsten en hameren. •

Draag geen ringen, horloges, sieraden en andere geleidende materialen, omdat deze het risico op ernstige brandwonden kunnen veroorzaken.

Stroomvoorziening

Als het product de stroomonderbreker activeert, controleer dan of u de juiste zekering en stroomonderbreker.

Dit product is ontworpen voor gebruik in een industriële of professionele omgeving. omgeving. In een andere omgeving kan het moeilijk zijn om ervoor te zorgen elektromagnetische compatibiliteit als gevolg van geleide storingen en straling.

Instelling

- Sluit de machine aan op een geschikte voeding. • Start de machine en zet de potentiometer aan. De eerste indicatie is

"0" en de stand-bymodus is Tool 2" ronde mesonpad. • Verschillende

modi worden geselecteerd door de potentiometer aan te passen:

Driehoeksplaat afstellen: plaatspanningslassen.
Golfdraad aanpassen: golflijnlassen, geschikt voor het buigen van vlaklassen
Afvlakking aanpassen: verwijder de bult door erop te drukken.

* Pas de koolstofstaaf aan: de koolstofstaaf krimpt (brandreductie). • Draai de potentiometer om het vermogensniveau te wijzigen in overeenstemming met betreffende de vraag.

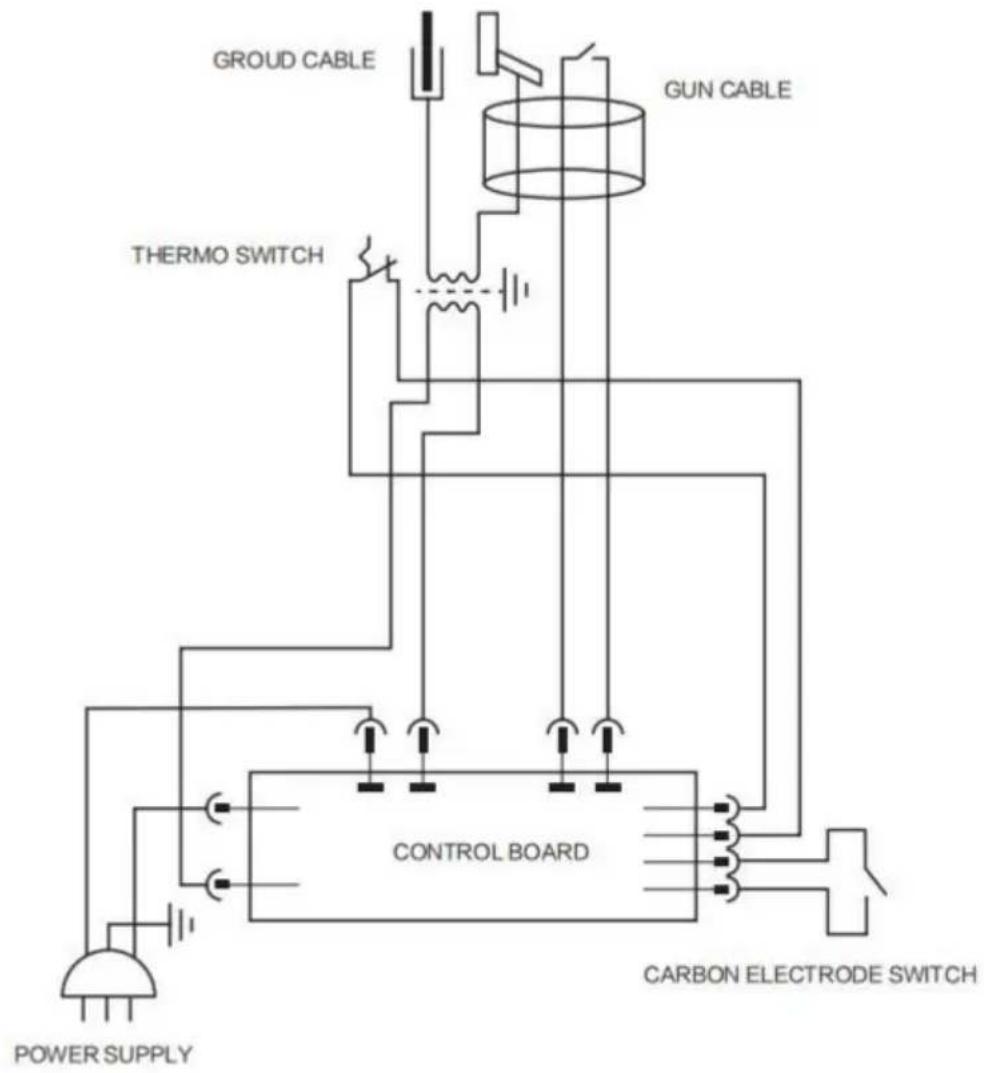

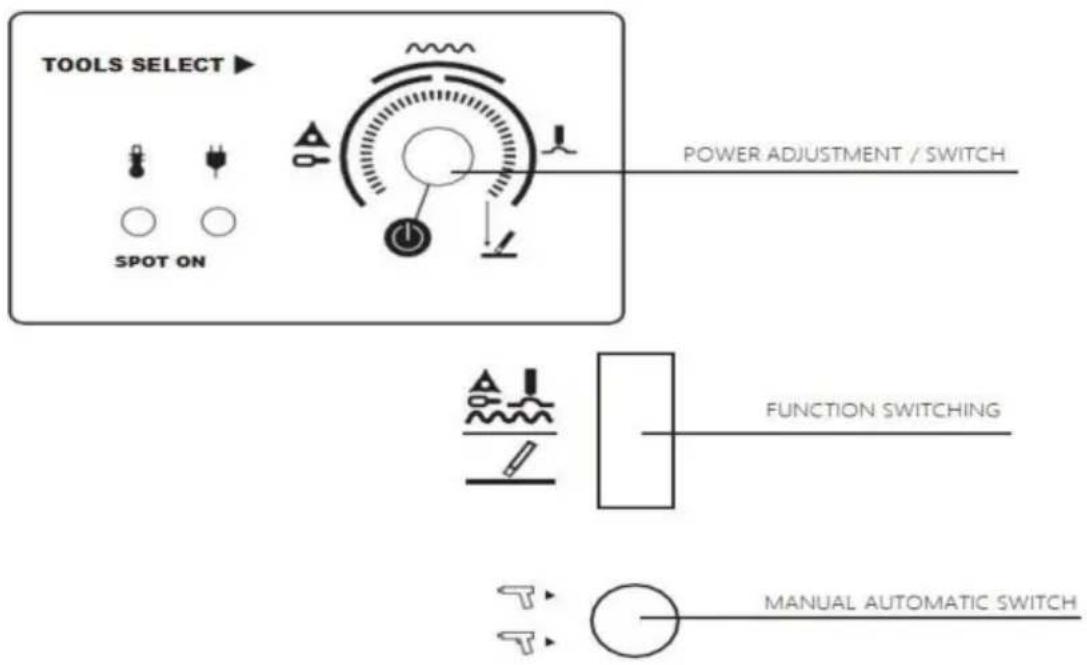

Bediening

Pas de functie "Carbon Rod" aan met de functieschakelaar op het paneel.

Potentiometer om het vermogen aan te passen, verschillende rotatiehoeken die overeenkomen met verschillende kracht.

2-Hoe te bedienen:

Volg het proces:

Sluit de aardklem van de generator aan op het te bevestigen plaatwerk.

rechtgetrokken en volg de onderstaande instructies:

Sluit het zo dicht mogelijk aan op de plaats waar gelast moet worden

Sluit het NIET aan op een ander deel van de carrosserie.

Zorg ervoor dat het metaal op de juiste manier is gestript op het verbindingspunt. • Strip het gebied waar het metaal moet worden bewerkt. • Bevestig

het vereiste gereedschap aan het uiteinde van het pistool en draai de moer stevig vast. Selecteer het gereedschap en het vermogensniveau (zie "Bediening en instellingen") op de machine

• Maak contact tussen het gereedschap op het pistool en het metaal
• Genereer uw lasboog.

PL-80M

Oververhittingsbeveiligingssysteem

Deze machine is uitgerust met een automatisch oververhittingsbeveiligingssysteem en dit systeem kan de machine automatisch stoppen met werken gedurende een bepaalde tijd. enkele minuten in het geval van overmatig gebruik van de machine. In dit geval is de de zoemer zal een (hum..... hum..... hum.....) geluid laten horen.

Deze machine is uitgerust met een automatisch pulssysteem met automatische pulsfunctie. Voor volledig contact lasgereedschap en stalen plaat, de host detecteert automatisch de stroomverbinding en genereert vervolgens binnen 2 seconden een punt, schakelt over naar de programmeerbare lasmodus, solide lassen en verbinding, kleiner punt, verminder de mate van koolzuurvorming en verbeter de werkefficiëntie.

Veiligheidsvoorschriften en algemene overwegingen

In een van de volgende omstandigheden wordt geen aansprakelijkheid aanvaard voor de schade aan het personeel of goederen veroorzaakt door het gebruik van de machine. •

De klant kan het veiligheidselement zelf wijzigen of voorkomen dat het

van het draaien-

- Het niet naleven van deze instructie. • De

productprestaties aanpassen. • Gebruik

van niet-originele onderdelen of accessoires. • De

speciale voorschriften en instellingen van het land niet naleven in waar de machine is geïnstalleerd.

Samenvatting

- Koppel de stroomtoevoer los voordat u de machinebehuizing loskoppelt. • De operator moet goed zijn opgeleid. • Het onderhoud van de

machine moet door professionals worden uitgevoerd. • De operator is verantwoordelijk voor het naleven van de beschermingsvoorschriften van de

elektrische en elektronische apparatuur (computerdisplaypaneel, radio, alarm, airbags enz.) De elektrode, lasarm en andere secundaire geleidende

fysiek kan een zeer hoge temperatuur bereiken en langdurig hoog blijven

temperatuur na de operatie, met aandacht voor het risico op brandwonden. • Regelmatig preventief onderhoud is noodzakelijk.

Gemaakt in China
