Produkttyp	Punktschweißgerät / Bolzenschweißgerät für Beulenreparatur
Marke	Vevor
Modell	PL-80M
Stromversorgung	110V oder 220V, 50/60Hz, 16A (Sicherungsautomat Charakteristik D oder Schmelzsicherung aM)
Hauptverwendung	Ausbeulen, Bolzenschweißen, Scheiben, Wellendraht, Punktschweißen und Abflachen
Einstellbare Funktionen	Automatischer Lichtbogen, Kohlenstoffstift, automatische Impuls, Abflachen
Leistungseinstellung	Über Potentiometer, Drehwinkel entsprechend verschiedenen Leistungsstufen
Schweißmodus	Automatische Programmierung mit Kontakterkennung und Punkterzeugung in 2 Sekunden
Thermischer Schutz	Automatischer Überhitzungsschutz mit vorübergehender Abschaltung und Summer
Elektrische Sicherheit	Erdung erforderlich, Massekabel an das Blech anschließen, feuchte Umgebungen vermeiden
Persönliche Schutzausrüstung	Schutzkleidung, Schweißbrille tragen, keine leitfähigen Schmuckstücke tragen
Einsatzumgebung	Karosseriewerkstatt, industrielle oder professionelle Nutzung
Kabel und Anschlüsse	Massekabel, Pistolenkabel mit Klemmmutter für Werkzeug
Wartung	Vor Inspektion Netzstecker ziehen, Wartung durch Fachpersonal
Enthaltenes Zubehör	Nicht spezifiziert (Pistole, Masseklemme, austauschbare Werkzeuge)
Konformität	FCC Teil 15, europäische Richtlinie 2012/19/EU (WEEE)
Herstellungsland	China

Häufig gestellte Fragen - PL-80M Vevor

Welche Versorgungsspannung wird für den Vevor PL-80M benötigt?

Das Schweißgerät PL-80M arbeitet mit 110V oder 220V, 50/60Hz. Es benötigt einen 16A-Sicherungsautomaten der Charakteristik D oder eine 16A-Schmelzsicherung Typ aM.

Wie stelle ich die Schweißleistung ein?

Die Leistung wird über das Potentiometer an der Frontplatte eingestellt. Drehen Sie es, um die Leistung je nach Schweißart und Blechdicke zu erhöhen oder zu verringern.

Was tun, wenn die Maschine anhält und der Summer ertönt?

Das ist der Überhitzungsschutz. Lassen Sie die Maschine einige Minuten abkühlen. Vermeiden Sie übermäßige Dauerbelastung.

Kann ich den PL-80M an einer feuchten Karosserie verwenden?

Nein, es ist verboten, auf sehr feuchtem oder nassem Boden zu punktschweißen. Stellen Sie sicher, dass der Arbeitsbereich trocken ist, um elektrische Gefahren zu vermeiden.

Welche Arten von Werkzeugen können an der Pistole befestigt werden?

Sie können runde Scheiben, OT-Scheiben, Wellendraht, Bolzen oder Abflachwerkzeuge befestigen. Ziehen Sie die Mutter fest, um das Werkzeug zu halten.

Wie starte ich eine automatische Schweißung?

Wählen Sie die Funktion 'Kohlenstoffstift' über den Schalter. Stellen Sie die Leistung mit dem Potentiometer ein. Stellen Sie dann den Kontakt zwischen Werkzeug und Blech her und erzeugen Sie den Lichtbogen.

Welche Sicherheitsvorkehrungen muss ich treffen?

Tragen Sie Schutzkleidung, eine Schweißbrille und entfernen Sie alle leitfähigen Schmuckstücke. Stellen Sie sicher, dass die Maschine ordnungsgemäß geerdet ist.

Was tun, wenn das Schweißkabel beschädigt ist?

Verwenden Sie kein abgenutztes oder gebrochenes Kabel. Überprüfen Sie die Isolierung und die Anschlüsse. Ersetzen Sie es vor der weiteren Verwendung durch ein identisches Kabel.

Kann ich die Maschine selbst reparieren?

Wartung und Reparatur sollten von qualifiziertem Fachpersonal durchgeführt werden. Ziehen Sie immer den Netzstecker, bevor Sie das Gehäuse öffnen.

Wo finde ich die vollständige Anleitung?

Die vollständige Anleitung ist kostenlos als PDF auf der Website notice-facile.com verfügbar. Sie können sie auch von der Vevor-Website herunterladen.

BEDIENUNGSANLEITUNG PL-80M Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

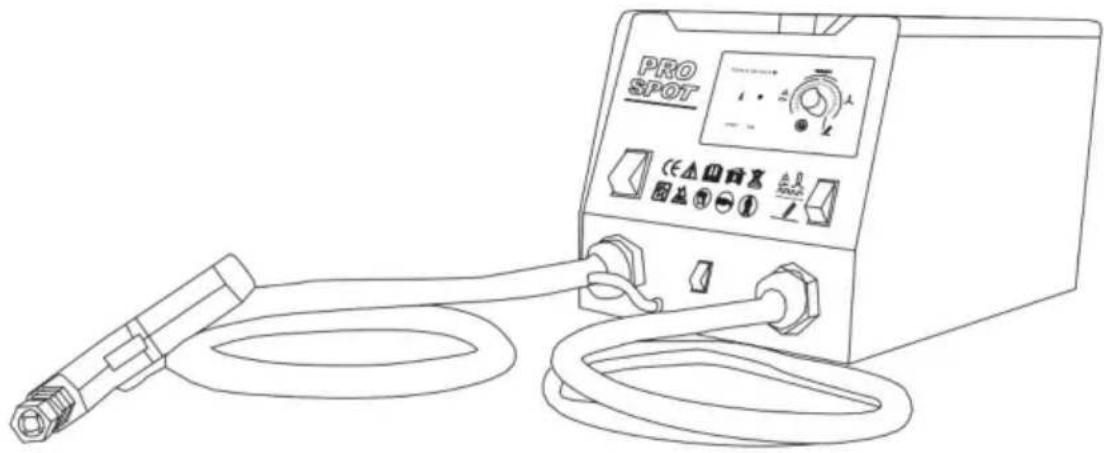

BOLZENSCHWEISSER-DENT-REPARATURSATZ

MODELL:PL-80M

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und bedeuten nicht notwendigerweise, dass sie alle von uns angebotenen Werkzeugkategorien abdecken. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

BOLZENSCHWEISSER

DENT REPAIR KIT

MODELL: PL-80M

Die Fotos dienen nur als Referenz. Die Sachlage ist maßgebend.

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

	Warnung-Um das Verletzungsrisiko zu verringern, muss der Benutzer Lesen Sie die Bedienungsanleitung sorgfältig durch.
	Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Betrieb unterliegt den folgenden beiden Bedingungen:(1) Dieses Gerät darf keine schädlichen Störungen verursachen, und (2)das Gerät muss jegliche empfangene Störungen, einschließlich Störungen, die zu unerwünschtem Betrieb führen.
	Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EG. Das Symbol einer durchgestrichenen Mülltonne durch bedeutet, dass das Produkt einer getrennten Entsorgung unterliegt Sammlung in der Europäischen Union. Dies gilt für das Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile. Produkte mit diesem dürfen nicht mit dem normalen Hausmüll entsorgt werden, sondern müssen an einer Sammelstelle für das Recycling von Elektro- und Elektronikgeräten abgegeben werde elektronische Geräte.

Vielen Dank, dass Sie sich für dieses VEVOR-Produkt entschieden haben. Bitte lesen Sie diese Lesen Sie die Bedienungsanleitung sorgfältig durch, bevor Sie das Produkt installieren und verwenden. Bewahren Sie es für spätere Bezugnahme an einem sicheren Ort auf. Dieses Produkt ist so konzipiert, in einer Karosseriewerkstatt folgende Arbeiten durchführen: Dellenziehen; Schweißen von runden Mesonpolstern, OT-Mesonen, gewellten Drähten und Bolzen; Punktschweißen Direktes Ziehen; Abflachen; Entfernen von Beulen und Dellen.

Macht Aufmerksamkeit

- Stellen Sie sicher, dass das Produkt mit dem Erdungskabel verbunden ist und Erdung der Stromleitung ist gut. • Stellen Sie sicher, dass der Arbeitstisch an das Erdungsgerät angeschlossen ist. • Um zu verhindern, dass der Bediener die zu schweißenden Metallteile im fehlender Schutz oder nasse Kleidung

- Vermeiden Sie den Kontakt mit der Schweißstelle. • Führen Sie keine Punktschweißungen auf sehr nassem oder nassem Untergrund

durch. • Verwenden Sie zum Schweißen keine abgenutzten oder beschädigten Kabel. Überprüfen Sie, ob das Kabel

ob die Isolierung defekt ist oder blanke Kupferdrähte vorhanden sind, ob die Verbindung locker ist, ob Wasser austritt oder andere Sicherheitsfaktoren vorliegen. • Schalten Sie die Maschine aus, bevor Sie den Draht austauschen. • Schalten Sie die Maschine aus und unterbrechen Sie die Stromversorgung, bevor Sie alle Inspektionen durchführ und Wartung.

Augen- und Körperschutz:

- Der Bediener sollte Schutzkleidung tragen, um Metallschmelzen zu verhindern

Spritzer beim Schweißen, wie z. B.: Lederhandschuhe, Lederschürze, Sicherheitsschuhe, Masken oder Schutzbrille. • Gleichzeitig sollten die

Augen beim Polieren geschützt werden und

Hämmern. •

Tragen Sie keine Ringe, Uhren, Schmuck oder andere leitfähige Materialien, da diese schwere Verbrennungen verursachen können.

Stromversorgung

- PL-80M; 1ph 110V oder 2ph 220V 50/60Hz, 16A Leistungsschalter, Kurve D, oder 16 A-Sicherung Typ aM.

Wenn das Produkt den Schutzschalter auslöst, überprüfen Sie bitte, ob die richtige Sicherung und Schutzschalter.

Dieses Produkt ist für den Einsatz in industriellen oder professionellen

Umgebung. In einer anderen Umgebung kann es schwierig sein, sicherzustellen,

elektromagnetische Verträglichkeit aufgrund leitungsgebundener Störungen sowie Strahlung.

Einstellung

- Schließen Sie die Maschine an eine geeignete Stromversorgung an. • Starten Sie die Maschine und schalten Sie das Potentiometer ein. Die erste Anzeige ist „0“ und der Standby-Modus ist „Tool 2“ rundes Meson-Pad. • Durch

Einstellen des Potentiometers werden verschiedene Modi ausgewählt:

Dreiecksblech anpassen: Blechspannungsschweißen. * Wellendraht anpassen: Wellenlinienschweißen, geeignet zum Biegen von Flachschweißen * Abflachung anpassen: Durch Drücken die Unebenheit beseitigen.

* Einstellen des Kohlestabs: Schrumpfen des Kohlestabs (Brandreduzierung).

- Durch Drehen des Potentiometers wird die Leistungsstufe entsprechend geändert bezüglich der Nachfrage.

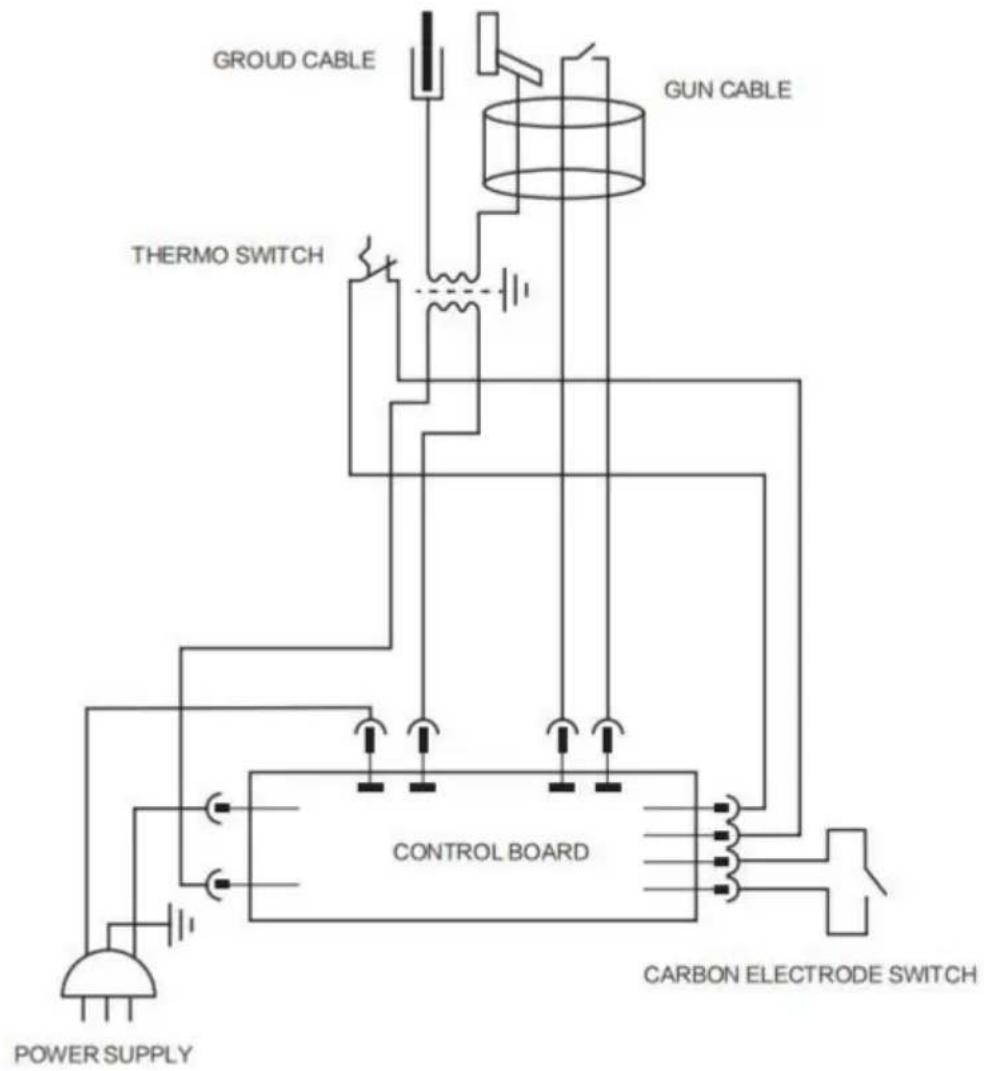

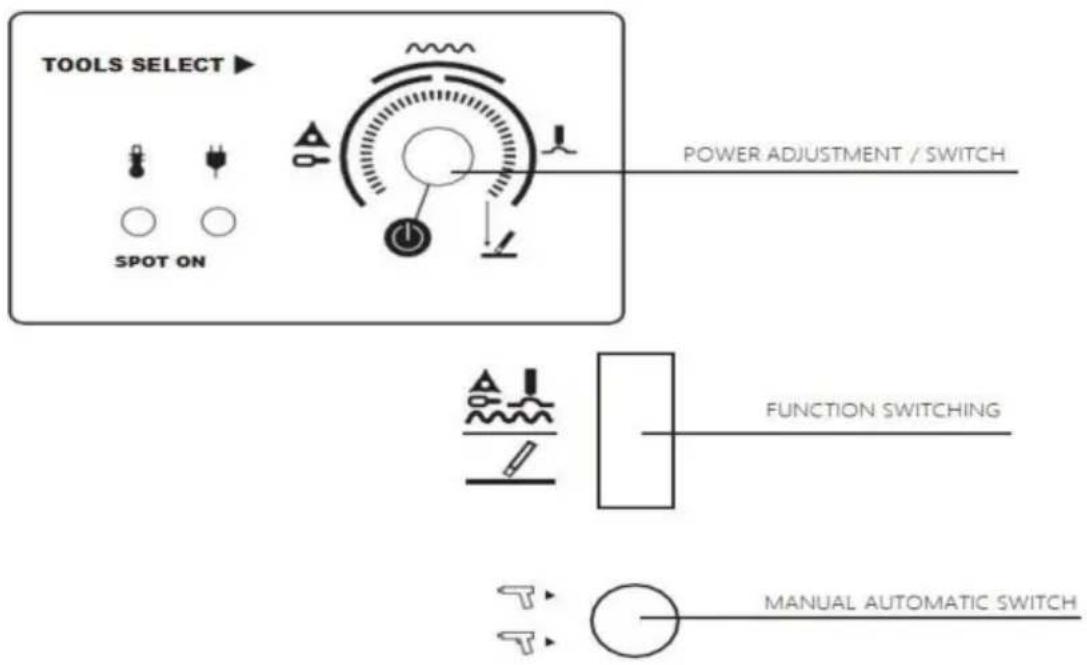

Betrieb

1-Automatischer Lichtbogen:

PL-80M

Passen Sie die „Carbon Rod“-Funktion mit dem Funktionsschalter auf dem Panel an. Potentiometer zur Einstellung der Leistung, verschiedene Drehwinkel entsprechend unterschiedliche Leistung.

2-So funktioniert es:

Befolgen Sie den Vorgang:

Verbinden Sie die Erdungsklemme des Generators mit dem zu

begradigt und folgen Sie den Anweisungen unten:

Schließen Sie es so nah wie möglich an der zu schweißenden Stelle an

Schließen Sie es NICHT an einen anderen Teil der Karosserie an.

Stellen Sie sicher, dass das Metall an der Verbindungsstelle richtig abisoliert wurde. • Entfernen Sie

die Metalloberfläche. • Setzen Sie das gewünschte Werkzeug auf das

Ende der Pistole und ziehen Sie die Mutter fest an. • Wählen Sie das Werkzeug und die Leistungsstufe

(siehe „Bedienung und Einstellung“) auf der

Maschine

• Stellen Sie den Kontakt zwischen dem Werkzeug an der Pistole und dem Metall her
• Erzeugen Sie Ihren Schweißlichtbogen.

PL-80M

Überhitzungsschutzsystem

Diese Maschine ist mit einem automatischen Überhitzungsschutz ausgestattet, der den Betrieb der

Maschine automatisch für eine

einige Minuten bei übermäßiger Nutzung der Maschine. In diesem Fall wird die

Der Summer gibt einen (summ ... summ ... summ ... summ ...) Ton von sich.

Automatisches Pulssystem

Diese Maschine ist mit einem automatischen Impulssystem mit automatischer

Pulsfunktion. Für Vollkontaktschweißwerkzeuge und Stahlplatten, der Host

erkennt automatisch die Stromverbindung, erzeugt dann einen Punkt in 2 Sekunden, wechselt

in den Programmierschweißmodus, festes Schweißen und Gelenk, kleiner

Punkt, reduzieren den Karbonatisierungsgrad und verbessern die Arbeitseffizienz.

Sicherheitsbestimmungen und allgemeine Hinweise

In den folgenden Fällen wird keine Haftung übernommen für

Schäden an Personen oder Sachen, die durch den Einsatz der Maschine verursacht

werden. • Der Kunde kann das Sicherheitselement selbst ändern oder verhindern,

vom Betrieb

abgehalten • Nichtbefolgen dieser Anweisung. •

Ändern der Produktleistung. •

Verwendung von nicht originalen Teilen oder Zubehör.

- Nichtbefolgen der speziellen Vorschriften und Einstellungen des Landes in in dem die Maschine installiert wurde.

Zusammenfassung

- Vor dem Abnehmen des Maschinengehäuses die Stromversorgung unterbrechen. • Der

Bediener muss entsprechend geschult sein. • Die

Wartung der Maschine muss von Fachkräften durchgeführt werden. • Der Bediener ist für die

Einhaltung der Schutzbestimmungen für die

elektrische und elektronische Geräte (Computer-Display, Radio, Alarmanlage, Airbags usw.) Die

Elektrode, der Schweißarm und andere sekundäre leitende

physikalische kann sehr hohe Temperatur erreichen und langfristig hoch halten

Temperatur nach dem Betrieb, wobei auf die Gefahr von Verbrennungen zu achten ist.

Regelmäßige vorbeugende Wartung muss sichergestellt werden.
