Tipo di prodotto	Saldatrice a punti / Saldatrice per perni per riparazione ammaccature
Marca	Vevor
Modello	PL-80M
Alimentazione elettrica	110V o 220V, 50/60Hz, 16A (interruttore automatico curva D o fusibile aM)
Utilizzo principale	Rimozione ammaccature, saldatura di perni, pastiglie, fili ondulati, saldatura a punti e appiattimento
Funzioni regolabili	Arco automatico, asta di carbonio, impulso automatico, appiattimento
Regolazione potenza	Tramite potenziometro, angolo di rotazione corrispondente a diverse potenze
Modalità di saldatura	Programmazione automatica con rilevamento del contatto e generazione del punto in 2 secondi
Protezione termica	Protezione automatica contro il surriscaldamento con arresto temporaneo e cicalino
Sicurezza elettrica	Messa a terra obbligatoria, cavo di massa collegato alla lamiera, evitare ambienti umidi
Protezione individuale	Indossare indumenti protettivi, occhiali da saldatura, non indossare gioielli conduttori
Ambiente d'uso	Officina di carrozzeria, uso industriale o professionale
Cavi e connessioni	Cavo di massa, cavo della pistola con dado di serraggio per utensile
Manutenzione	Scollegare l'alimentazione prima dell'ispezione, manutenzione da parte di un professionista
Accessori inclusi	Non specificato (pistola, pinza di massa, utensili intercambiabili)
Conformità	Parte 15 FCC, direttiva europea 2012/19/CE (RAEE)
Paese di fabbricazione	Cina

Domande frequenti - PL-80M Vevor

Qual è la tensione di alimentazione richiesta per il Vevor PL-80M?

La saldatrice PL-80M funziona con alimentazione da 110V o 220V, 50/60Hz. Richiede un interruttore automatico da 16A curva D o un fusibile da 16A tipo aM.

Come regolare la potenza di saldatura?

La potenza si regola tramite il potenziometro sul pannello. Ruotarlo per aumentare o diminuire la potenza in base al tipo di saldatura e allo spessore della lamiera.

Cosa fare se la macchina si ferma e suona il cicalino?

È il sistema di protezione contro il surriscaldamento. Lasciare raffreddare la macchina per alcuni minuti. Evitare un uso eccessivo continuo.

Posso usare il PL-80M su una carrozzeria bagnata?

No, è vietato saldare a punti su un pavimento molto umido o bagnato. Assicurarsi che l'area di lavoro sia asciutta per evitare rischi elettrici.

Quali tipi di utensili possono essere fissati sulla pistola?

È possibile fissare pastiglie rotonde, meson OT, fili ondulati, perni o utensili per appiattimento. Serrare saldamente il dado per mantenere l'utensile.

Come avviare una saldatura automatica?

Selezionare la funzione 'Asta di carbonio' tramite l'interruttore. Regolare la potenza con il potenziometro. Quindi, stabilire il contatto tra l'utensile e la lamiera, quindi generare l'arco.

Quali precauzioni di sicurezza devo prendere?

Indossare indumenti protettivi, occhiali da saldatura e rimuovere tutti i gioielli conduttori. Assicurarsi che la macchina sia correttamente messa a terra.

Cosa fare se il cavo di saldatura è danneggiato?

Non utilizzare un cavo usurato o rotto. Verificare l'isolamento e le connessioni. Sostituirlo con un cavo identico prima dell'uso.

Posso riparare la macchina da solo?

La manutenzione e la riparazione devono essere effettuate da un professionista qualificato. Scollegare sempre l'alimentazione prima di aprire l'involucro.

Dove trovare il manuale completo?

Il manuale completo è disponibile gratuitamente in formato PDF sul sito notice-facile.com. È possibile anche scaricarlo dal sito di Vevor.

MANUALE UTENTE PL-80M Vevor

Supporto tecnico e certificato di garanzia elettronica: www.vevor.com/support

KIT DI RIPARAZIONE AMMAZZATURE PER SALDATORE PERNI

MODELLO: PL-80M

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non necessariamente intende coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo cortesemente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

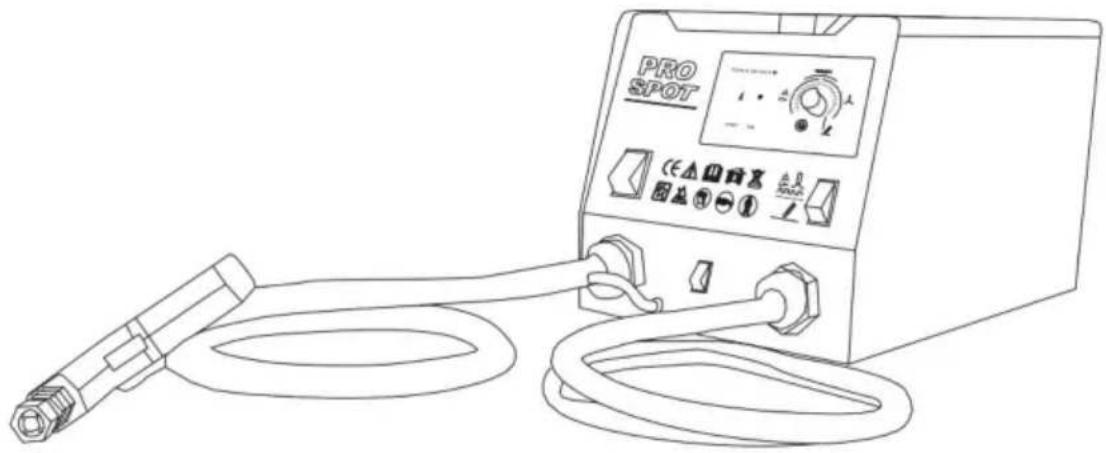

SALDATORE PER PERNI

KIT RIPARAZIONE AMMAZZATURE

MODELLO: PL-80M

Le foto sono solo a scopo illustrativo, prevale la corrispondenza in natura.

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Servizio [e-mail]

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

	Attenzione: per ridurre il rischio di lesioni, l'utente deve leggere attentamente il manuale di istruzioni.
	Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Funzionamento è soggetto alle due condizioni seguenti:(1)Questo dispositivo può non causare interferenze dannose e (2) questo dispositivo deve accettare qualsiasi interferenza ricevuta, inclusa l'interferenza che potrebbe causare un funzionamento indesiderato.
	Questo prodotto è soggetto alle disposizioni della Direttiva Europea 2012/19/CE. Il simbolo raffigurante un bidone della spazzatura barrato attraverso indica che il prodotto richiede un rifiuto separato raccolta nell'Unione Europea. Ciò vale per il prodotto e tutti gli accessori contrassegnati con questo simbolo. Prodotti contrassegnati come tale non può essere smaltito con i normali rifiuti domestici, ma devono essere portati in un punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. dispositivi elettronici.

Grazie per aver scelto questo prodotto VEVOR; ti preghiamo di leggere attentamente questo manuale di istruzioni prima di installare e utilizzare questo prodotto, e di conservarlo in un luogo sicuro per riferimento futuro. Questo prodotto è progettato per effettuare le seguenti operazioni in carrozzeria: sverniciatura di ammaccature; saldatura di pad, mesone rotondo, mesone OT, filo ondulato e prigioniero; saldatura a punti per trazione diretta; appiattimento; rimozione di ammaccature e protuberanze.

Attenzione al potere

• Assicurarsi che il prodotto sia collegato al filo di terra e che

la linea di alimentazione elettrica di messa a

terra sia buona. • Assicurarsi che il tavolo di lavoro sia collegato al dispositivo di messa a

terra. • Per evitare che l'operatore tocchi le parti metalliche da saldare in

assenza di protezione o con indumenti bagnati

- Evitare il contatto con il punto di saldatura. • Non

effettuare saldature a punti su terreni molto umidi o bagnati.

Non utilizzare cavi usurati o rotti per la saldatura. Controllare se il cavo

presenta difetti di isolamento o filo di rame nudo, se la connessione è allentata, se presenta perdite d'acqua e altri fattori non sicuri. • Spegnere la macchina prima di sostituire il filo. • Spegnere la macchina e interrompere l'alimentazione prima di qualsiasi ispezione e manutenzione.

Protezione degli occhi e del corpo:

- L'operatore deve indossare indumenti protettivi per evitare schizzi di metallo fuso durante la saldatura, come: guanti di pelle, grembiule di pelle, scarpe antinfortunistiche, maschere o occhiali protettivi. Allo stesso tempo, gli occhi devono essere protetti durante la lucidatura e la martellatura.

- Non indossare anelli, orologi, gioielli e altri materiali conduttivi, perché rischiano di provocare gravi ustioni.

Alimentazione elettrica

- PL-80M; 1ph 110V o 2ph 220V 50/60Hz, interruttore automatico 16A, curva D, oppure fusibile da 16 A tipo aM.

Se il prodotto fa scattare l'interruttore automatico, verificare se si utilizza il corretto fusibile e interruttore automatico.

Questo prodotto è progettato per essere utilizzato in ambito industriale o professionale. In un ambiente diverso, può essere difficile garantire la compatibilità elettromagnetica a causa di disturbi condotti e radiazioni.

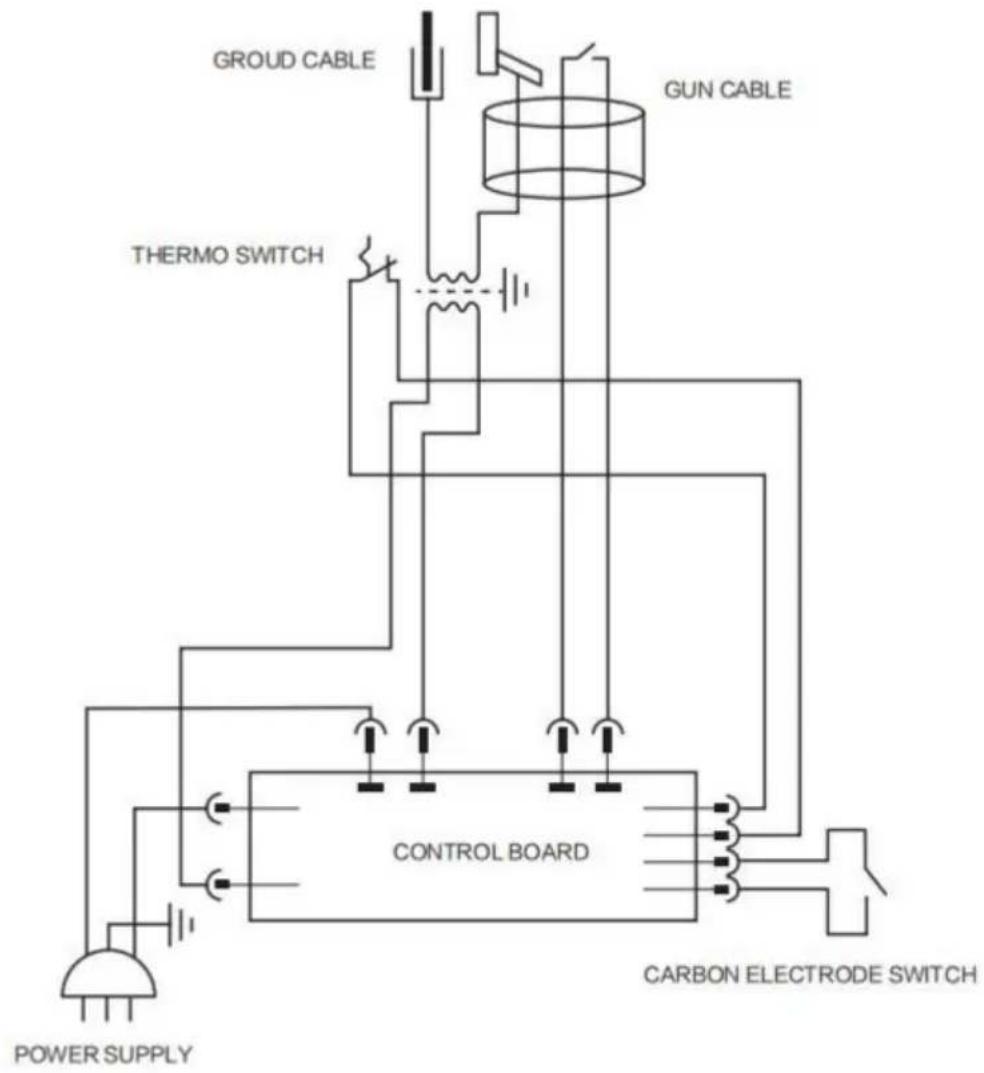

Collocamento

- Collegare la macchina a un'alimentazione elettrica appropriata. • Avviare la macchina e accendere il potenziometro. L'indicazione iniziale è "0" e la modalità standby è il pad mesone rotondo da 2". • Le diverse modalità vengono selezionate regolando il potenziometro: * Regolare la piastra triangolare: saldatura della tensione della lamiera. * Regolare il filo ondulato: saldatura a linea ondulata, adatta per la saldatura piana di piegatura. * Regolare l'appiattimento: rimuovere la protuberanza premendo.

* Regolare l'asta di carbonio: restringimento dell'asta di carbonio (riduzione del fuoco). • Ruotare il potenziometro per modificare il livello di potenza in base alla domanda.

Operazione

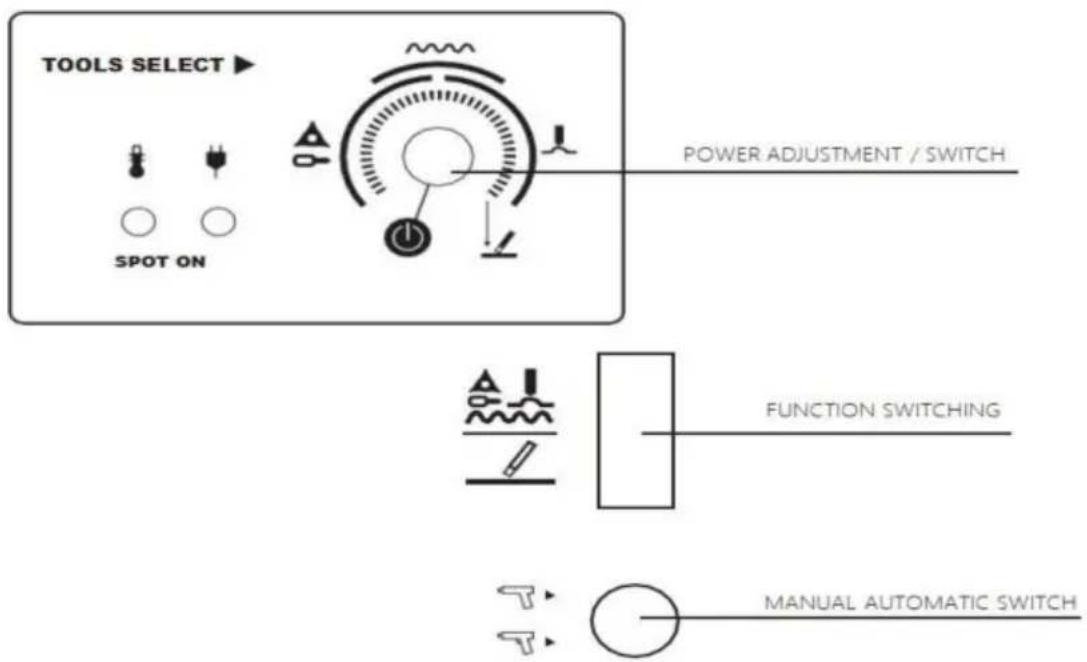

1-Arco automatico:

PL-80M

Regolare la funzione "Carbon Rod" tramite l'interruttore di funzione sul pannello.

Potenziometro per regolare la potenza, diverso angolo di rotazione corrispondente a potenza diversa.

2-Come operare:

Segui il processo:

Collegare il morsetto di terra del generatore alla lamiera da raddrizzare e seguire le istruzioni sottostanti:

Collegarlo il più vicino possibile al punto da saldare

Non collegarlo a una parte diversa della carrozzeria dell'auto.

Assicurarsi che il metallo sia stato correttamente spogliato nel punto di collegamento.

- Spogliare l'area in cui il metallo deve essere lavorato.

Collegare l'utensile richiesto all'estremità della pistola, serrando saldamente il dado.

Selezionare l'utensile e il livello di potenza (vedere "Funzionamento e impostazione") sulla macchina.

- Creare un contatto tra l'utensile sulla pistola e il metallo.

- Generare l'arco di saldatura.

PL-80M

Sistema di protezione dal surriscaldamento

Questa macchina è dotata di un sistema automatico di protezione dal surriscaldamento, che può interrompere automaticamente il funzionamento della macchina per alcuni minuti in caso di uso eccessivo. In questo caso, il cicalino emetterà un suono (hum..... hum..... hum.....).

Sistema di impulsi automatico

Questa macchina è dotata di un sistema di impulsi automatico con

funzione impulso. Per utensili di saldatura a contatto completo e piastra in acciaio, l'host rileva automaticamente il collegamento di potenza, quindi genera un punto in 2 secondi, passa alla modalità di saldatura di programmazione, saldatura solida e giunto, punto più piccolo, riduce il grado di carbonatazione e migliora l'efficienza del lavoro.

Norme di sicurezza e considerazioni generali

In nessuna delle seguenti circostanze, nessuna responsabilità sarà assunta per i danni al personale o ai beni causati dall'uso della macchina. • Il cliente può modificare autonomamente l'elemento di sicurezza o impedirne l'esecuzione.

• Mancato rispetto di queste istruzioni. • Modificare le prestazioni del prodotto. • Utilizzo di parti o accessori non originali. • Non rispettare le normative e le impostazioni speciali del paese in cui è stata installata la macchina.

Riepilogo

- Scollegare l'alimentazione elettrica prima di scollegare la scocca della macchina.

L'operatore deve essere adeguatamente formato.

La manutenzione della macchina deve essere eseguita da professionisti. • L'operatore ha la responsabilità di rispettare la protezione delle

apparecchiature elettriche ed elettroniche (pannello di visualizzazione del computer, radio, allarme, airbag ecc.). L'elettrodo, il braccio di saldatura e altri conduttori secondari possono raggiungere temperature molto elevate e mantenerle elevate a lungo termine dopo l'operazione, prestando attenzione al rischio di ustioni. • Necessità di garantire una regolare manutenzione preventiva.
