INSTRUKCJA OBSŁUGI PL-80M Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

ZESTAW DO NAPRAWY WGNIECEŃ STUD WELDER

MODEL:PL-80M

Nadal staramy się oferować Państwu narzę dzia w konkurencyjnych cenach. „Oszczę dź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczę dności, jakie możesz uzyskać kupując u nas określone narzę dzia w porównaniu z głównymi markami i niekoniecznie oznaczają one obję cie wszystkich kategorii narzę dzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczę dzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

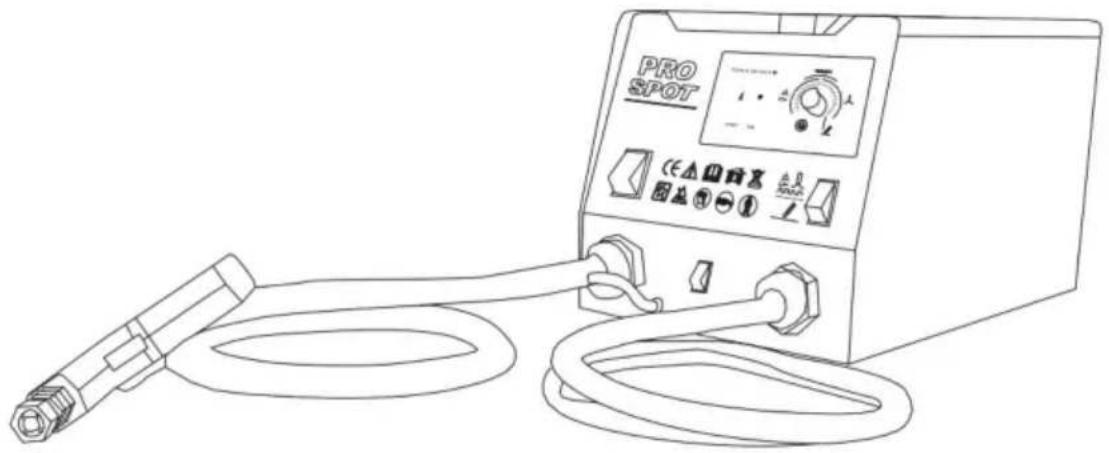

SPAWARKA DO SZPILEK

ZESTAW DO NAPRAWY WGNIECEŃ

MODEL: PL-80M

Zdję cia mają charakter poglądowy, obowiązują ich oryginalne wersje.

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Obsługa [e-mail]

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu bę dzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

	Ostrzeżenie - aby zmniejszyć ryzyko obrażeń, użytkownik musi przeczytaćPrzeczytaj uważnie instrukcję obsługi.
	To urządzenie jest zgodne z części 15 przepisów FCC. Działanie podlega nastę pującym dwóm warunkom: (1) To urządzenie może nie powodować szkodliwych zakłóceń i (2) to urządzenie musi akceptować wszelkie otrzymane zakłócenia, w tym zakłócenia, które mogą powodować niepożądane działanie.
	Niniejszy produkt podlega postanowieniom Dyrektywy Europejskiej 2012/19/WE. Symbol przedstawiający przekreślony kosz na śmieci przez wskazuje, że produkt wymaga oddzielnego składowania zbiórka w Unii Europejskiej. Dotyczy produktu i wszystkie akcesoria oznaczone tym symbolem. Produkty oznaczone w związku z tym nie można go wyrzucać razem z normalnymi odpadami domowymi, a należy oddać do punktu zbiórki odpadów elektrycznych i elektronicznych przeznaczonych do recykling urządzenia elektroniczne.

Dzię kujemy za wybranie produktu VEVOR. Prosimy o zapoznanie się z treścią niniejszego dokumentu. przed zainstalowaniem i użyciem tego produktu należy dokładnie zapoznać się z instrukcją obsługi, przechowuj w bezpiecznym miejscu do wykorzystania w przyszłości. Ten produkt jest przeznaczony do wykonywać nastę pujące czynności w warsztacie blacharskim: usuwanie wgnieceń; spawanie okrągłych podkładek mezonowych, mezonów OT, drutu falistego i kołków; spawanie punktowe bezpośrednie ciągnię cie, spłaszczanie, usuwanie nierówności i wgnieceń.

Moc uwagi

- Upewnij się, że produkt jest podłączony do przewodu uziemiającego i

uziemienie przewodu zasilającego jest prawidłowe.

- Upewnij się, że stół roboczy jest podłączony do urządzenia uziemiającego. • Aby zapobiec

dotknię ciu przez operatora metalowych części przeznaczonych do spawania,

brak ochrony lub mokre ubranie

- Unikaj kontaktu z miejscem spawania. • Nie wykonuj

spawania punktowego na bardzo mokrym lub mokrym podłożu.

Nie używaj zużytego lub uszkodzonego kabla do spawania. Sprawdź, czy kabel

ma wady izolacji lub odsłonię ty przewód miedziany, czy połączenie jest luźne, czy wystę puje wyciek wody i inne niebezpieczne czynniki. • Wyłącz maszynę przed wymianą przewodu. • Wyłącz maszynę i odłącz zasilanie przed każdą kontrolą

i konserwacja..

Ochrona oczu i ciała:

- Operator powinien nosić odzież ochronną, aby zapobiec stopieniu się metalu.

rozpryskiwania podczas spawania, takie jak: rę kawice skórzane, fartuch skórzany, obuwie robocze, maski lub okulary ochronne. • Jednocześnie

podczas polerowania i spawania należy chronić oczy.

młotkowanie. •

Nie należy nosić pierścionków, zegarków, biżuterii ani innych materiałów przewodzących prąd, gdyż mogą one powodować poważne oparzenia.

Zasilacz

- PL-80M; 1 faza 110 V lub 2 fazy 220 V 50/60 Hz, wyłącznik automatyczny 16 A, krzywa D lub Bezpiecznik 16 A typu aM.

Jeżeli produkt uruchomi wyłącznik obwodu, należy sprawdzić, czy zastosowano właściwy wyłącznik. bezpiecznik i wyłącznik automatyczny.

Produkt ten jest przeznaczony do użytku przemysłowego lub profesjonalnego.

środowisko. W innym środowisku może być trudno zapewnić

kompatybilność elektromagnetyczna ze względu du na zaburzenia przewodzone, jak również promieniowanie.

Ustawienie

- Podłącz maszynę do odpowiedniego źródła zasilania. • Uruchom maszynę

i włącz potencjometr. Początkowe wskazanie to

„0” i tryb gotowości to narzę dzie 2" okrągła podkładka mezonowa. • Różne

tryby wybiera się poprzez regulację potencjometru:

* Regulacja płyty trójkątnej: spawanie naciągowe blachy.

* Regulacja drutu falowego: spawanie linią falową, odpowiednie do gię cia spawania płaskiego *

Dostosuj spłaszczenie: usuń wypukłość poprzez naciśnię cie.

* Regulacja prę ta wę głowego: kurczenie się prę ta wę głowego (redukcja ognia). • Obrót potencjometru powoduje zmianę poziomu mocy zgodnie z odnośnie popytu.

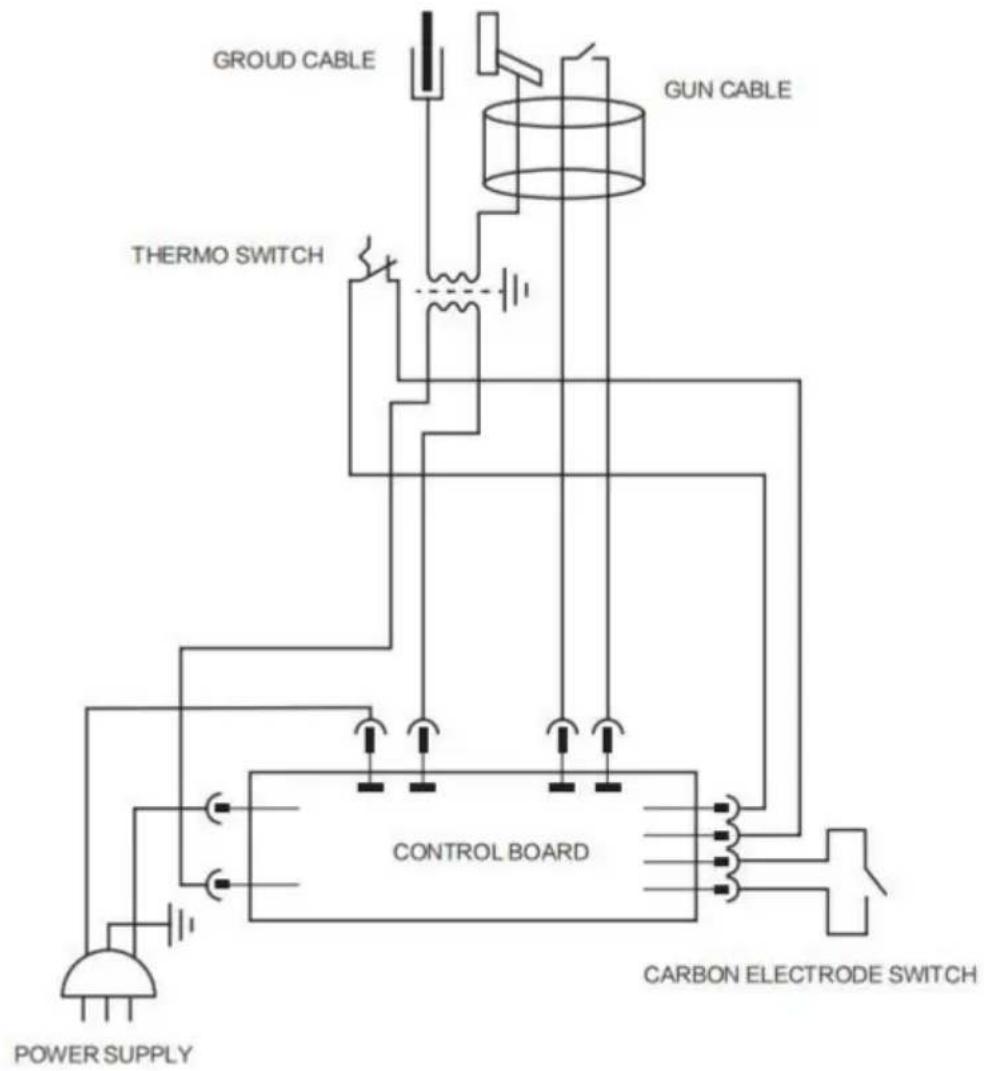

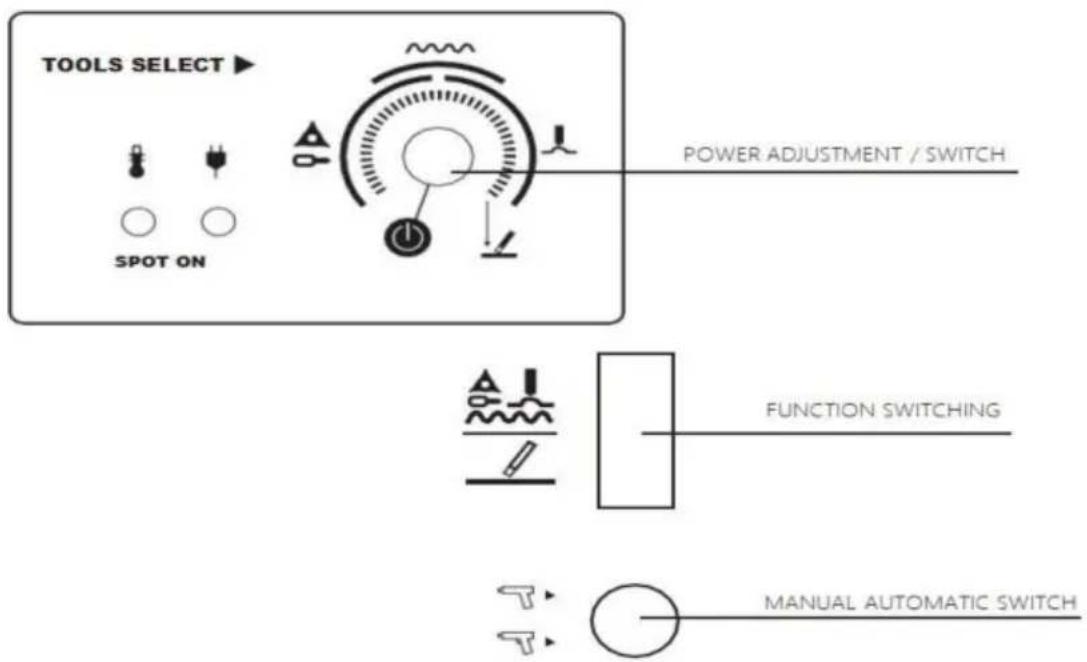

Działanie

1-Łuk automatyczny:

PL-80M

Funkcję „Prę t wę głowy” można regulować za pomocą przełącznika funkcji na panelu. Potencjometr do regulacji mocy, różny kąt obrotu odpowiadający różna moc.

2-Jak obsługiwać:

Postę puj zgodnie z procesem:

Podłącz zacisk uziemiający generatora do blachy, która ma być wyprostuj i postę puj zgodnie z poniższymi instrukcjami:

Podłącz go jak najbliżej miejsca spawania.

NIE podłączaj go do innej części nadwozia samochodu.

Upewnij się, że metal został prawidłowo usunię ty w miejscu połączenia. • Usuń

powłokę z obszaru, w którym metal bę dzie obrabiany.

Zamocuj wymagane narzę dzie na końcu pistoletu, mocno dokrę cając nakrę tkę . •

Wybierz narzę dzie i poziom mocy (patrz „Obsługa i ustawienia") na maszyna

• Nawiąż kontakt pamię dzy narzę dziem na pistolecie a metalem
• Wygeneruj łuk spawalniczy.

PL-80M

System ochrony przed przegrzaniem

Maszyna jest wyposażona w automatyczny system ochrony przed przegrzaniem, który może automatycznie zatrzymać pracę maszyny na określony czas.

kilka minut w przypadku nadmiernego użytkowania maszyny. W takim przypadku brzę czyk wyda dźwię k (hum..... hum..... hum.....).

Automatyczny system pulsacyjny

Maszyna ta wyposażona jest w automatyczny system pulsacyjny z automatycznym

funkcja impulsowa. W przypadku narzę dzi do spawania pełnokontaktowego i blach stalowych, host

automatycznie wykrywa łącze zasilania, a następnie generuje punkt w ciągu 2 sekund, zmienia

tryb programowania spawania, solidne spawanie i łączenie, mniejsze

punkt, zmniejszyć stopień nasycenia dwutlenkiem wę gla i poprawić wydajność pracy.

Przepisy bezpieczeństwa i ogólne rozważania

W żadnej z nastę pujących okoliczności nie ponosi się odpowiedzialności za:

szkody osobowe lub materialne spowodowane użytkowaniem maszyny. • Klient może

samodzielnie dokonać modyfikacji elementu zabezpieczającego lub uniemożliwić jego działanie.

z uruchomienia ·

- Nieprzestrzeganie tej instrukcji. • Modyfikowanie

działania produktu. • Stosowanie

nieoryginalnych części lub akcesoriów.

Nieprzestrzeganie specjalnych przepisów i ustawień obowiązujących w danym kraju.

w którym maszyna została zainstalowana.

Streszczenie

- Przed odłączeniem obudowy maszyny należy odłączyć zasilanie. • Operator musi być odpowiednio przeszkolony. • Konserwację maszyny

muszą wykonywać profesjonaliści. • Operator ma obowiązek przestrzegania przepisów dotyczących ochrony

sprzę t elektryczny i elektroniczny (panel wyświetlacza komputera, radio, alarm, poduszki powietrzne itp.) Elektroda, ramię spawalnicze i inne przewodzące elementy wtórne fizyczne mogą osiągnąć bardzo wysoką temperaturę i utrzymywać ją przez długi czas temperaturę po zabiegu, zwracając uwagę na ryzyko oparzeń. • Należy zapewnić regularną konserwację zapobiegawczą.

Wyprodukowano w Chinach
