BRUKSANVISNING PL-80M Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

REPARATIONSSATS FÖR DUBBSVETSBUCK

MODELL: PL-80M

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara halva", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och doser behöver inte nödvändigtvis täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

DUBBELSVETSARE

REPARATIONSSATS FÖR bucklor

MODELL: PL-80M

Foton är endast för referens, natura råder.

BEHÖVER HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

[e-mail]

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

	Varning - För att minska risken för skada måste användaren läsa bruksanvisningen noggrant.
	Denna enhet uppfyller del 15 av FCC-reglerna. Drift är föremål för följande två villkor:(1)Denna enhet kan inte orsaka skadliga störningar, och (2)denna enhet måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oönskad funktion.
	Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EG. Symbolen som visar en softunna korsad genom indikerar att produkten kräver separat avfall insamling i Europeiska unionen. Detta gäller produkten och alla tillbehör märkta med denna symbol. Produkter märkta får som sådan inte slängas med vanligt hushållsavfall, men måste lämnas till en insamlingsplats för återvinning av elektriska och elektroniska apparater.

Tack för att du valde denna VEVOR-produkt; snälla läs detta bruksanvisningen noggrant innan du installerar och använder denna produkt, och förvara den på en säker plats för framtida referens. Denna produkt är designad för att utföra följande operationer i en bilkarosseriverkstad: buckladragning; svetsning av rund mesondyna, OT-meson, vägig tråd och bult; punktsvetsning direkt dragning; tillplattning; borttagning av stötar och bucklor.

Power Attention

- Se till att produkten är ansluten till jordledningen och

jordning av strömförsörjningsledningen är

bra. • Se till att arbetsbordet är anslutet till jordningsenheten. • För att förhindra

att operatören rör vid metalldelarna som ska svetsas i

avsaknad av skydd eller våta kläder

- Undvik kontakt med svetsplatsen. • Punktsvets

inte på mycket vått eller vått underlag. • Använd inte

sliten eller trasig kabel för svetsning. Kontrollera om kabeln

har isoleringsdefekter eller blank koppartråd, om anslutningen är lös, om den har vattenläcka

och andra osäkra faktorer. • Stäng av maskinen innan du byter

kabel. • Stäng av maskinen och bryt strömförsörjningen före

all inspektion

och underhåll..

Ögon- och kroppsskydd:

- Operatören bör bära skyddskläder för att förhindra metallsmältning

stänk vid svetsning, såsom: läderhandskar, läderförkläde, skyddsskor, masker eller

skyddsglasögon. • Samtidigt ska

ögonen skyddas vid polering och

hamring. • Bär

inte ringar, klockor, smycken och andra ledande material, eftersom de riskerar att

orsaka allvarliga brännskador.

Strömförsörjning

- PL-80M; 1ph 110V eller 2ph 220V 50/60Hz, 16A strömbrytare, kurva D, eller 16 A säkring aM typ.

Om produkten löser ut strömbrytaren, kontrollera om du använder rätt säkring och strömbrytare.

Denna produkt är designad för att användas i en industri eller professionell miljö.l en annan miljö kan det vara svårt att säkerställa

elektromagnetisk kompatibilitet på grund av ledningsstörningar samt strålning.

Miljö

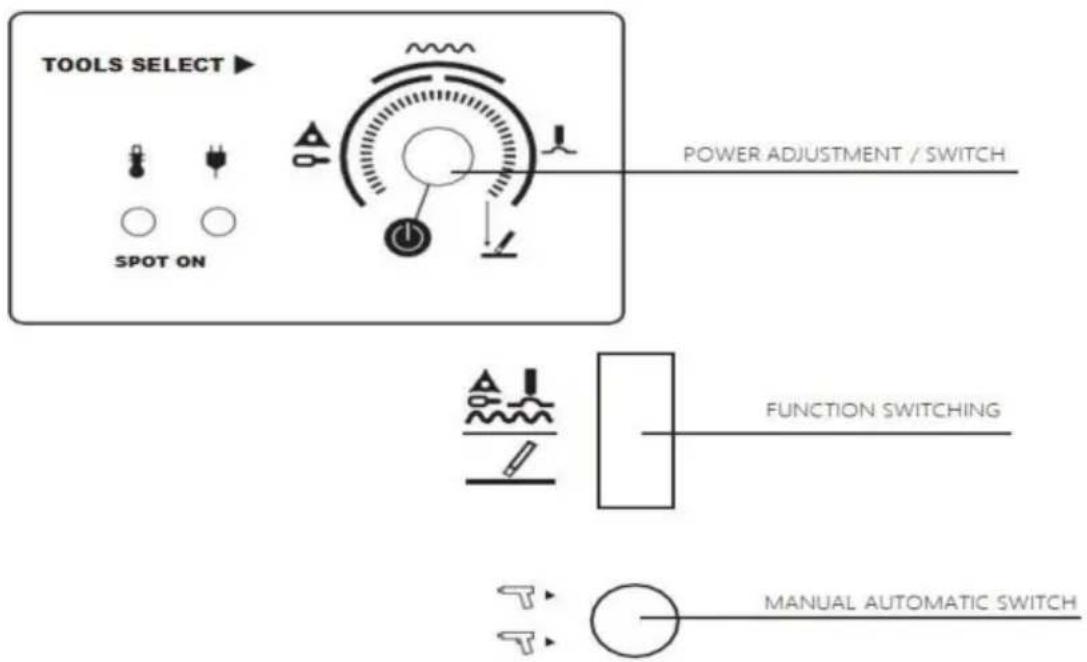

- Anslut maskinen till en lämplig strömkälla. • Starta maskinen och

slå på potentiometern. Den första indikationen är

"0" och standbyläget är Tool 2" rund mesonplatta. • Olika lägen

väljs genom att justera potentiometern:

Justera triangelplattan: plåtspänningssvetsning.

* Justera vågtråd: våglinjesvetsning, lämplig för böjning av platt svetsning

Justera tillplattning: ta bort bulan genom att trycka.

* Justera kolstaven: kolstaven krymper (brandreducing). • Vrid potentiometern för att ändra effektnivån i enlighet med angående efterfrågan.

Drift

1-automatisk båge:

PL-80M

Justera "Carbon Rod"-funktionen med funktionsomkopplaren på panelen. Potentiometer för att justera effekt, annan rotationsvinkel motsvarande annan kraft.

2-Hur man fungerar:

Följ processen:

Anslut generatorns jordklämma till den plåt som ska vara rätat ut och följ instruktionerna nedan:

Anslut den så nära platsen som ska svetsas som möjligt

Anslut den INTE till en annan del av bilens kaross.

Se till att metallen har tagits bort ordentligt vid anslutningspunkten. • Skala av området där metallen ska bearbetas. • Fäst det nödvändiga

verktyget i änden av pistolen och dra åt muttern ordentligt. • Välj verktyg och effektnivå (se "Drift och inställning") på

maskin

• Få kontakt mellan verktyget på pistolen och metallen
• Generera din svetsbåge.

PL-80M

Överhettningsskyddssystem

Denna maskin är utrustad med ett automatiskt överhettningsskydd, och detta system kan automatiskt stoppa maskinen från att fungera under en tid några minuter vid överdriven användning av maskinen. I det här fallet summern kommer att avge (brum..... hum..... hum..... ) ljud.

Automatiskt pulssystem

Denna maskin är utrustad med ett automatiskt pulssystem med automatik pulsfunktion. För full kontakt svetsverktyg och stålplåt, värden känner automatiskt av kraftlänken, genererar sedan en punkt på 2 sekunder, byter till programmeringsläge för svetsning, solid svetsning och fog, mindre punkt, minska graden av kolsyra och förbättra arbetseffektiviteten.

Säkerhetsföreskrifter och allmänna överväganden

Under någon av följande omständigheter ska inget ansvar bäras för skada på personal eller gods som orsakats av användningen av maskinen. •

Kunden kan modifiera säkerhetselementet själv eller förhindra det från att köra · •

Underlåtenhet att följa denna instruktion. •

Ändra produktens prestanda. •

Användning av icke originaldelar eller tillbehör. •

Följ inte landets särskilda regler och inställningar i som maskinen installerades.

Sammanfattning

- Koppla bort strömförsörjningen innan du kopplar bort maskinskalet. • Operatören måste ha rätt utbildning. • Underhåll av maskinen

måste utföras av fackmän. • Operatören har ansvaret att följa skyddet av

elektrisk och elektronisk utrustning (datordisplaypanel, radio, larm, krockkuddar etc.) Elektroden, svetsarmen och andra sekundära ledningar

fysisk kan nå mycket hög temperatur och bibehålla långvarig hög temperatur efter operationen, var uppmärksam på risken för brännskador.

Behov av att säkerställa regelbundet förebyggande underhåll.
