GEBRUIKSAANWIJZING SJ7821 Vevor

Multifunctioneel gewichthefbed

MODEL: SJ78 21

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen leveren.

"Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die alleen door worden gebruikt geeft een schatting van de besparingen die u kunt behalen door bepaalde gereedscha te kopen

bij ons vergeleken met de grote topmerken en betekent niet per se dat omslag alle categorieën van tools die wij aanbieden. U wordt vriendelijk verzocht om te veri voorzichtig

wanneer u een bestelling bij ons plaatst, als u daadwerkelijk Besparing Half in vergelijking met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef dat we u niet opnieuw zullen informeren als er technologie- of

software-updates voor ons product zijn .

Hartelijk dank dat u hiervoor heeft gekozen product.

Lees de volledige instructies aandachtig door voordat u het product gebruikt. Deze informatie helpt u om de best mogelijke resultaten te behalen.

Operation safety

WAARSCHUWING:

Lees alle instructies voordat u dit product gebruikt

Het is de verantwoordelijkheid van de eigenaar om ervoor te zorgen dat alle gebruikers van dit product volledig op de hoogte zijn alle waarschuwingen en voorzorgsmaatregelen.

-Gebruik het niet als u zwanger bent

·Raadpleeg uw arts voordat u met een trainingsprogramma begint.

·Lees alle instructies voordat u dit product gebruikt.

·Houd kinderen en huisdieren uit de buurt van de sit-up bank terwijl gebruik is. Kinderen mogen het product niet gebruiken zonder toezicht een volwassene.

- Controleer en draai alle onderdelen iedere keer goed vast voordat u sit-up bank gebruikt.

-Maak dit apparaat alleen schoon met vochtige doekjes. Gebruik geen reinigingsmiddelen. Neem contact op met de klantenservice als u vrag heeft.

·Dit product moet op een vlakke ondergrond worden geplaatst tijdens gebruik. Plaats een

Indien nodig een antislipmat onder de machine leggen.

·Draag geschikte kleding wanneer u dit product gebruikt.

-Gebruik het niet als het niet functioneel is of als onderdelen niet go gemonteerd zijn.

- Als u pijn op de borst, misselijkheid, duizeligheid of kortademigheid ervaart, moet u onmiddellijk stoppen met trainen en uw arts raadplege voordat u verdergaat.

• Zorg er vóór gebruik altijd voor dat het product op een stevige, har vlakke ondergrond staat.
• Berg ongebruikte apparatuur op buiten bereik van kinderen en laat niemand deze gebruiken.

onbekend met de apparatuur om het te gebruiken. Dit gereedschap is gevaarlijk in de handen

van ongetrainde gebruikers.

- Bij gebruik van het product moet het publiek een afstand van 3 m aanhouden om onbedoeld letsel te voorkomen.

1. Beginners wordt aangeraden om te beginnen met minder herhalinge bijvoorbeeld 5 herhalingen als 1 set en voeg gaandeweg herhalingen
2. Sport niet een half uur voor/na de maaltijd en niet een uur voor slapengaan.
3. Maak een trainingsschema.

Part List

No	Description	Qty	No	Description	Qty
01	Front Base Tube	1	21	End Cap 38x38mm	1
02	Front Upright	1	22	Backrest Cushion	1
03	Main Frame	1	23	End Cap 19mm	8
04	Rear Base Tube	2	24	End Cap 25x25mm	4
05	Rear Upright	2	25	End Cap 33.4x33.4mm	4
06	Rear Cross Tube	1	26	Knob M8	1
07	Leg Extension	1	27	Carriage Bolt M8x85mm	1
08	Weight Plate Post	1	28	Allen Bolt M10x165 mm	1
09	Knob Bolt M8x45mm	1	29	Allen Bolt M10x55mm	2
10	Backrest Supporting Tube	2	30	Allen Bolt M8x55 m	1
11	Backrest Adjustable Tube	1	31	Carriage Bolt M8x50mm	8
12	Front Upright Adjustable Tube	1	32	Allen Bolt M8x40 mm	4
13	Foam Tube	3	33	Allen Bolt M8x15 mm	4
14L	Left Safety Hook	1	34	Flat Washer M8	18
14R	Right Safety Hook	1	35	Nylon Nut M8	9
15	Square End Cap 38x38mm	6	36	Flat Washer M10	6
16	Foam	6	37	Nylon Nut M10	3
17	Spring Clip	1	38	Flat Washer M6	2
18	End Cap 25mm	1	39	Nylon Nut M6	2
19	Bumper	1	40	Lock Pin Φ8x55mm	1
20	Seat Cushion	1

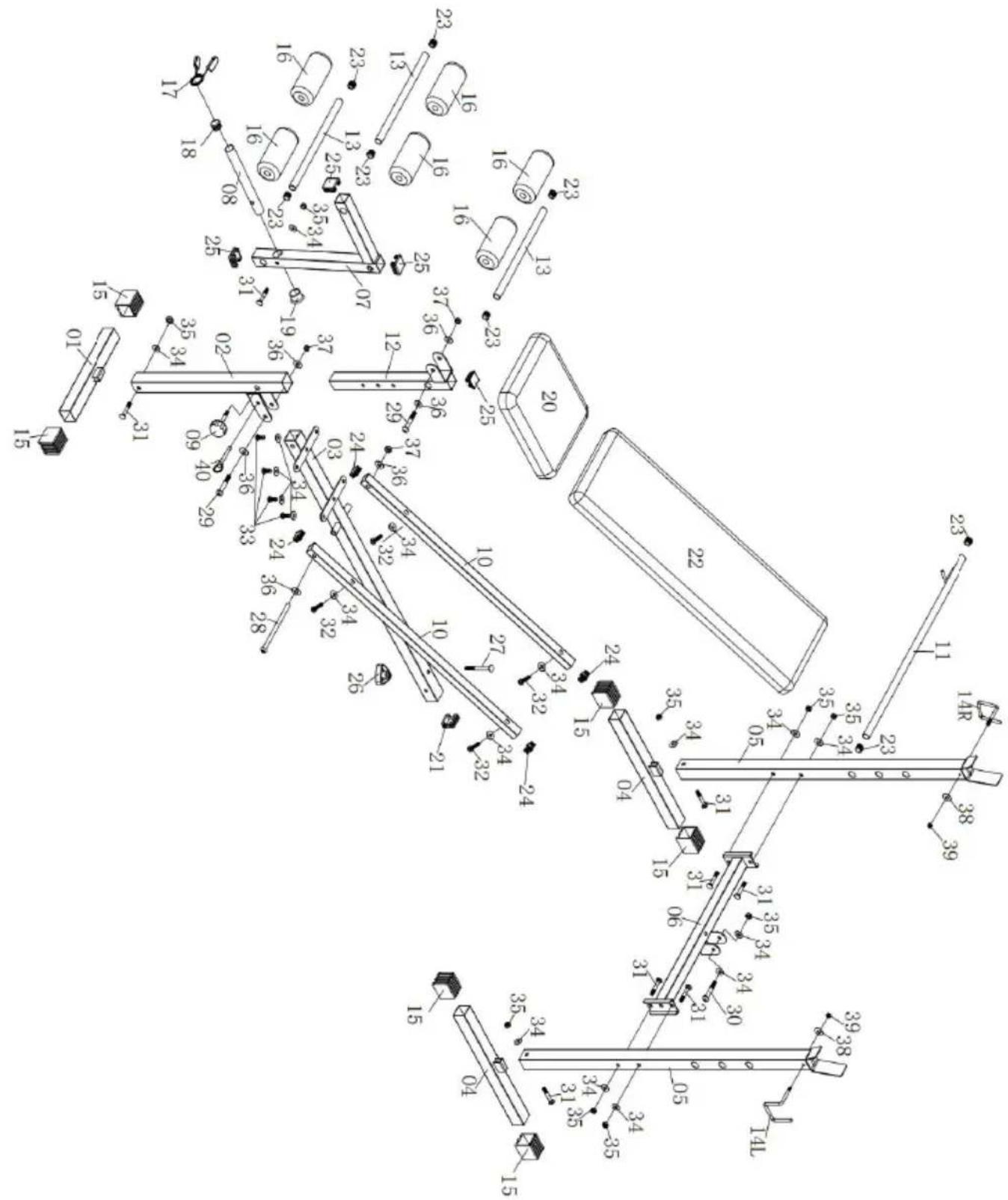

Explosietekening

Houd er rekening mee dat niet alle onderdelen en hardware die u hi

worden gebruikt terwijl u het monteren van de machine, omdat sommige hiervan al voorgeïnstalleerd zijn.

OPMERKING: Om verkeerde uitlijning door te strak aandraaien te voorkomen, raden wij u aan om op dit moment geen sleutel te gebri Door het voorlopig met de hand vast te draaien, verloopt de montage gemakkelijker.

Draai de sleutel pas vast nadat alle onderdelen zijn gemonteerd. Zo zeker dat alle moeren, bouten en onderdelen goed vastzitten voordat gebruikt.

Met hulp van een assistent.

Assembly

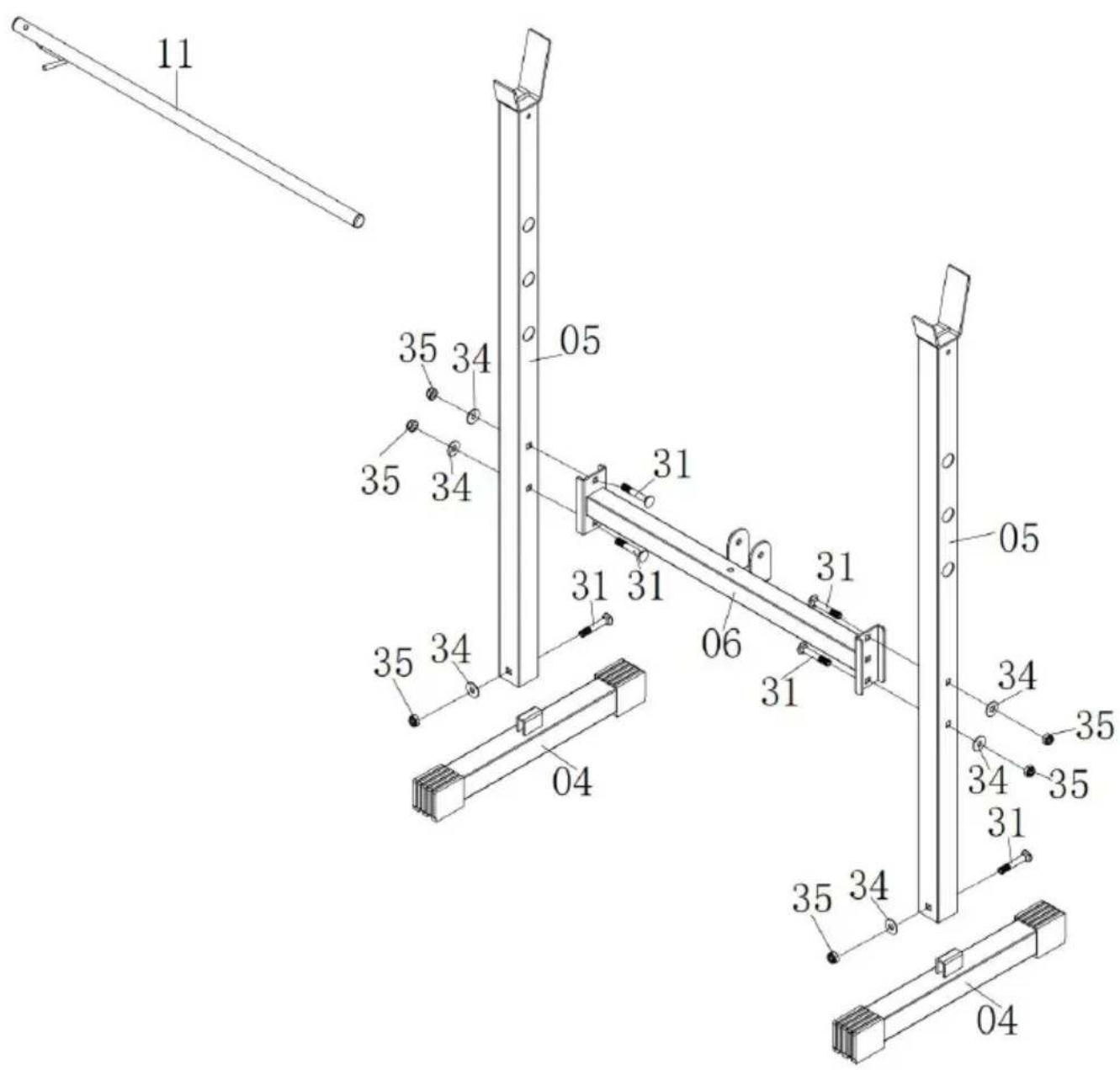

Stap 1:

A) Bevestig twee achterste staanders (05) aan twee achterste basisbui (04) in totaal met twee wagenbouten (31),
twee platte ringen (34) en twee nylon moeren (35).
B) Bevestig de achterste dwarsbuis (06) aan de achterste staanders (bevestig met in totaal vier wagenbouten (31),
vier vlakke ringen (34) en vier nylon moeren (35).
C) Plaats de verstelbare buis voor de rugleuning (11) in beide achter staanders (05),

11 35 34 05 35 34 31 31 31 35 34 06 31 05 34 35 34 35 35 31 35 34 04 04

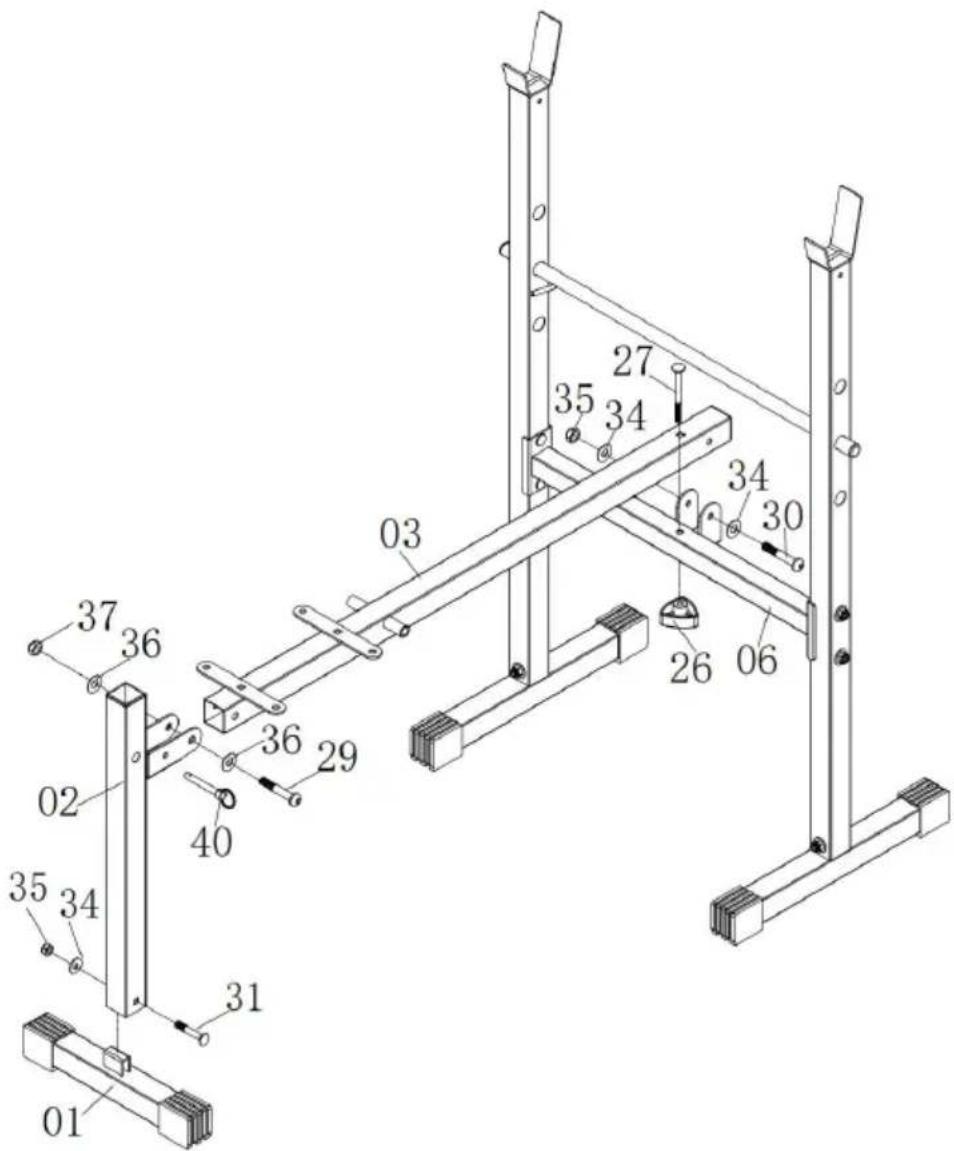

Stap 2:

A) Bevestig de voorste staander (02) aan de voorste basisbuis (01) r behulp van één wagenbout (31), één platte

Ring (34) en één nylon moer (35)

B) Bevestig de voorkant van het hoofdframe (03) aan de voorste staat (02) met behulp van één inbusbout (29), twee platte bouten (29) en platte bouten (29).

Sluitringen (26) en één nylon moer (37), plaats vervolgens de borgper Bevestig de andere kant van de hoofdas

Frame (03) aan de achterste dwarsbuis (06) met behulp van één inb

(30), twee platte ringen (34) en één

Nylonmoer (35) vanaf de zijkant, vastzetten met één wagenbout (27) knop (26) vanaf de bovenkant.

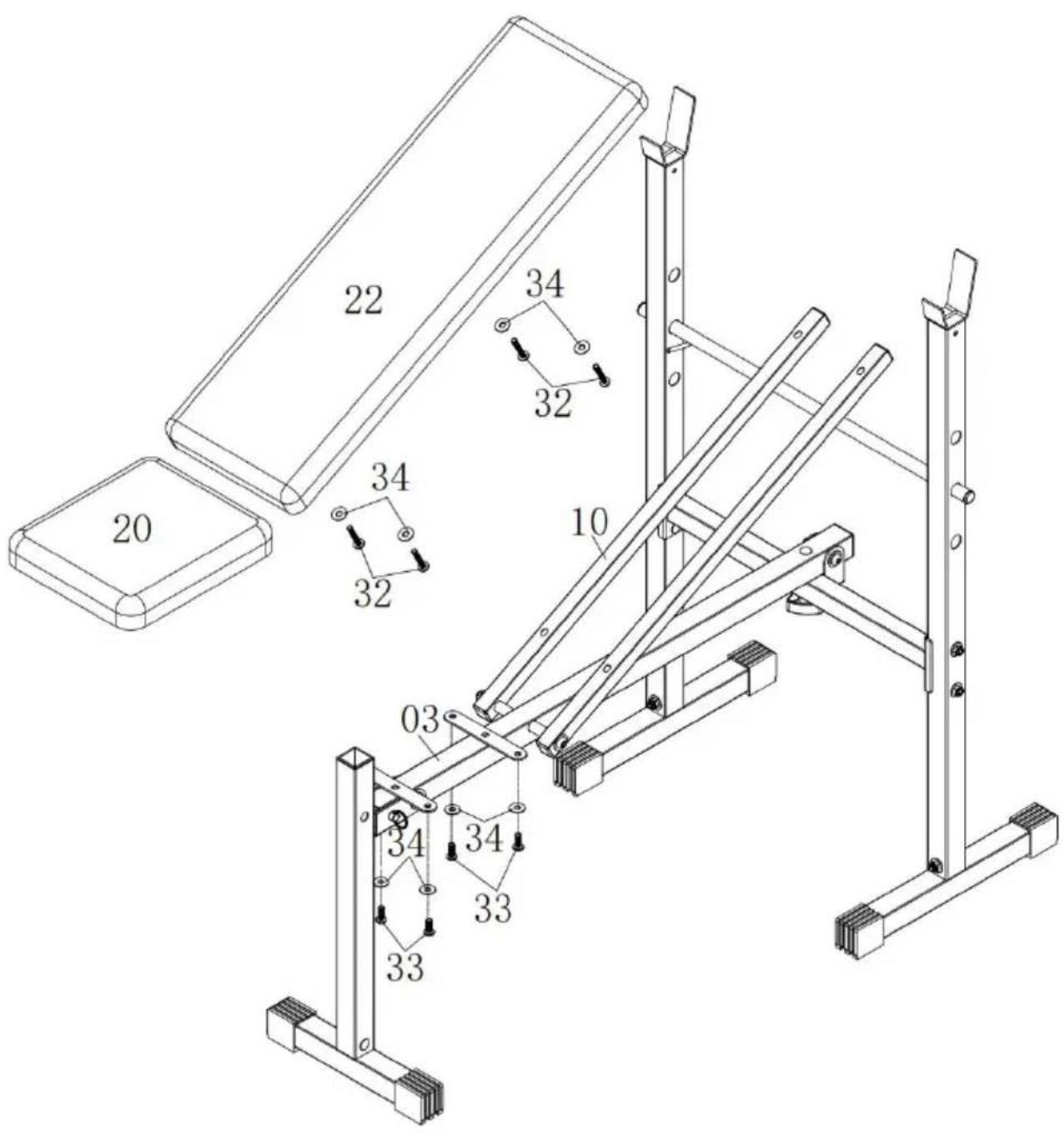

Bevestig het zitkussen (41) aan het hoofdframe (08) met behulp van inbusbouten (33) en vier platte bouten.

Ringen (34).

Bevestig het rugleuningkussen (42) aan de ondersteunende buizen van rugleuning (10) met behulp van vier inbusbouten.

(38) en vier vlakke ringen (34).

20 22 34 32 34 32 10 03 34 34 33 33

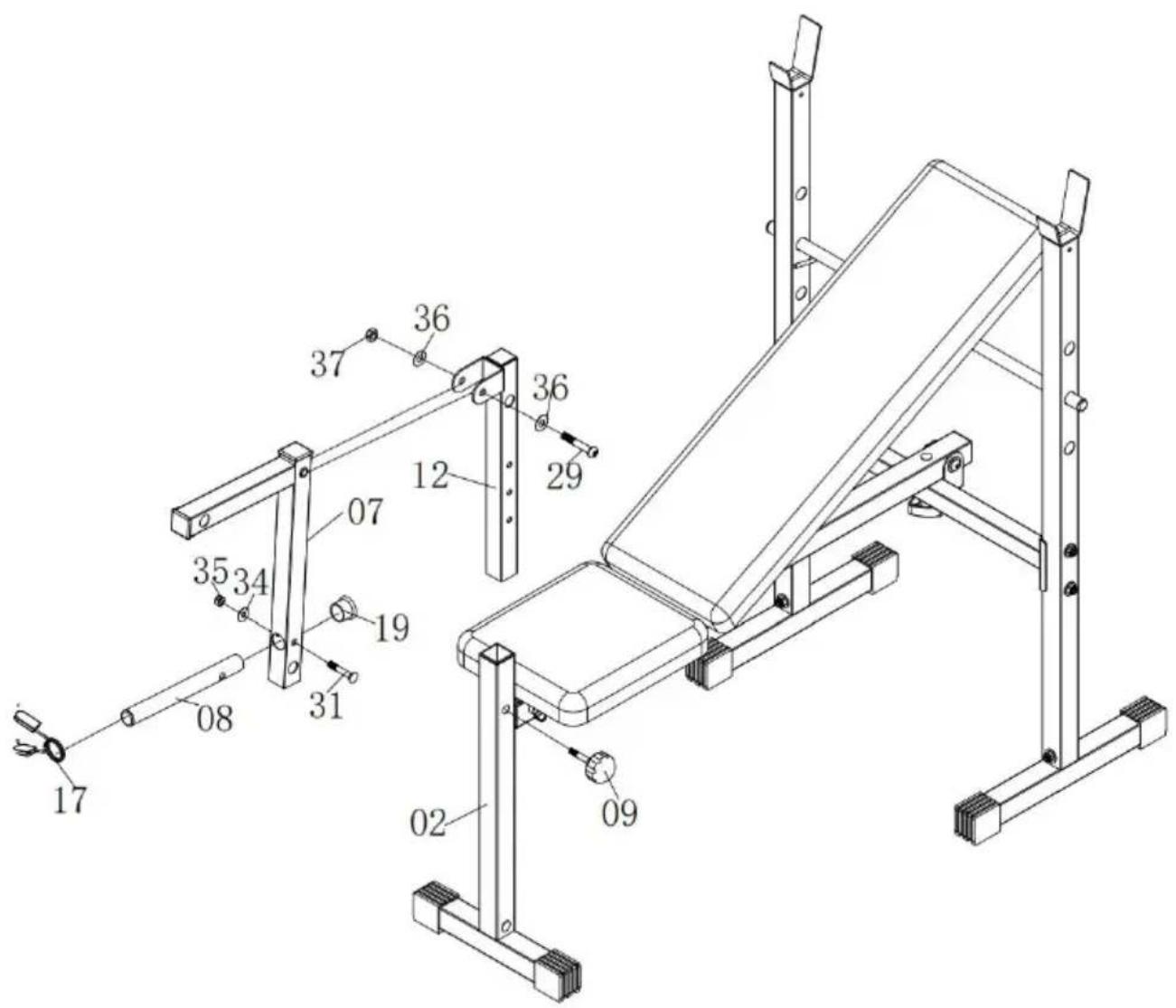

Stap 4:

A) Bevestig de verstelbare voorste staanderbuis (12) aan de voorste staander (02). Nadat u de juiste gatpositie hebt geselecteerd, vergrend deze met de knopbout (09).

B ) Bevestig de beenverlenging (07) aan de voorste verstelbare buis met behulp van één inbusbout (29), twee platte ringen (36) en één roer (37).

Schuif de gewichtsplaatpaal (08) op de beenverlenging (07) met behulj

van één wagenbout (31), één platte ring (34) en één nylon moer (35) installeer de veerclip (17).

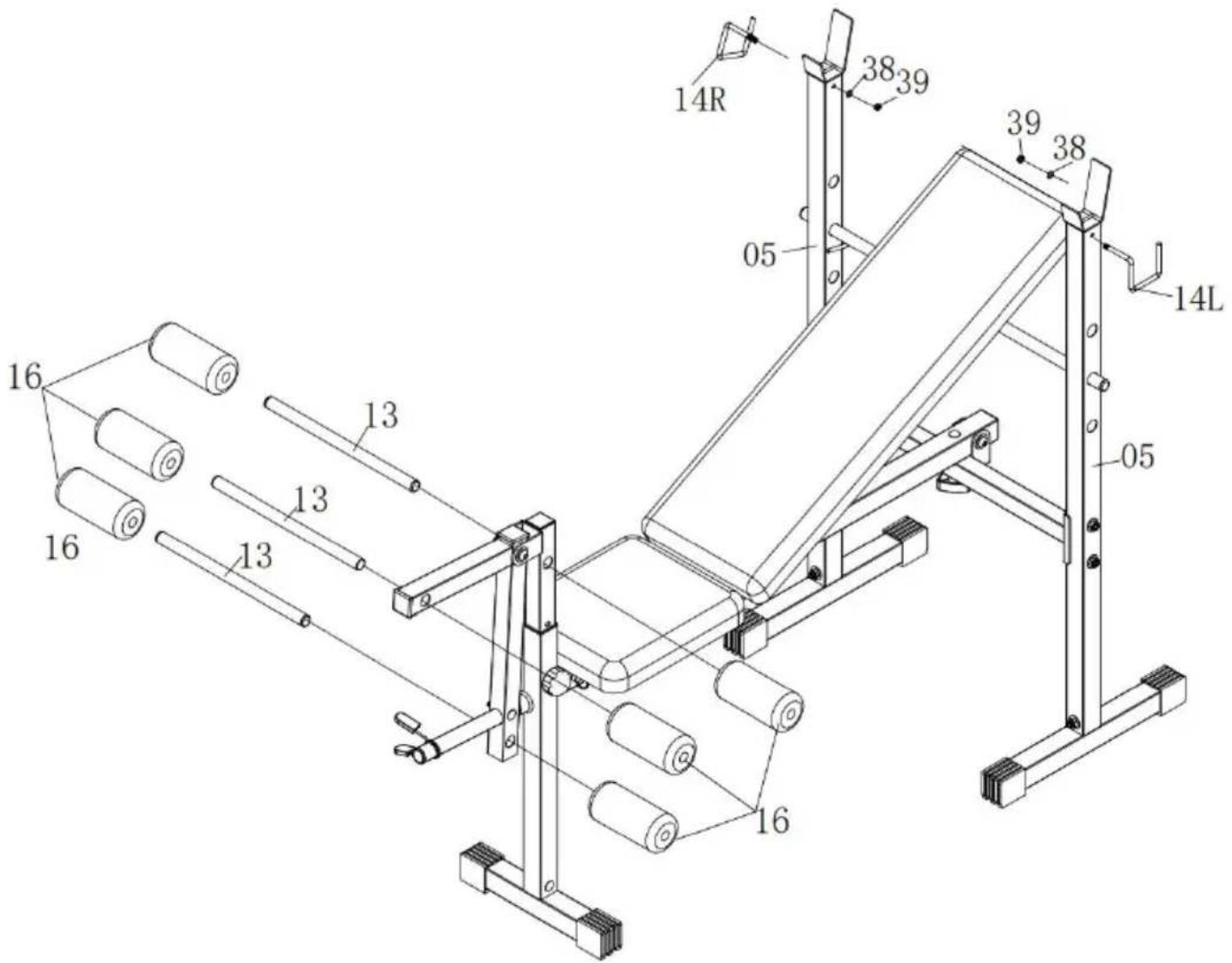

A) Schuif twee schuimbuizen (13) naar de beenstrekker (07), één schuimbuis (13) naar de voorste rechtopstaande

Verstelbare buis (12) en schuif zes schuimen (16) in elke schuimbuis B) Bevestig de linker veiligheidshaak (14L) en de rechter veiligheidshaak (14R) aan de achterste staanders (05) met behulp van één platte haaf

Ring (38) en nylon moer (39).

Voor uw veiligheid, draai de schroef vast en stel deze in op de juist positie.

Controleer en test het apparaat visueel en functioneel nadat de monta voltooid.

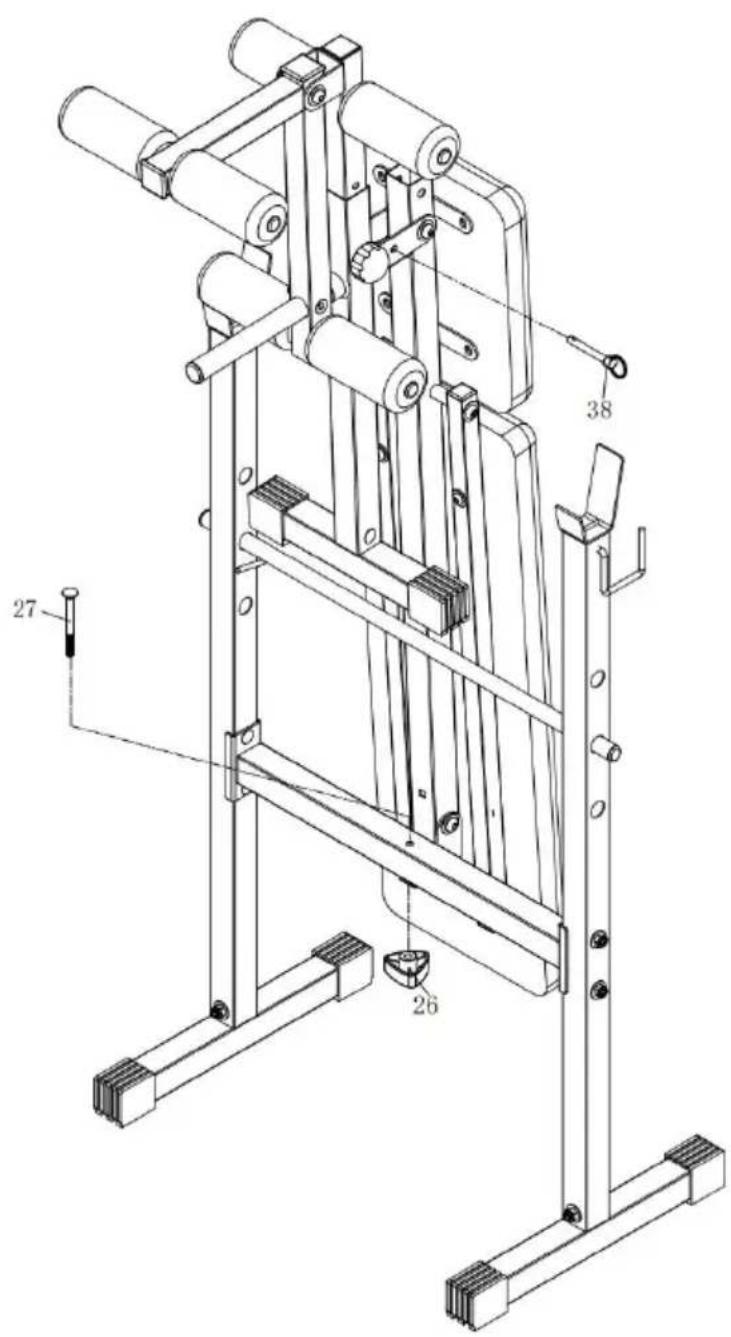

Stap 6: De volgende afbeelding toont de gevouwen toestand van het product

OPMERKING : Het maximale draagvermogen voor dit product is 380 172 kg. Slechts één persoon mag dit stuk apparatuur tegelijk gebruik

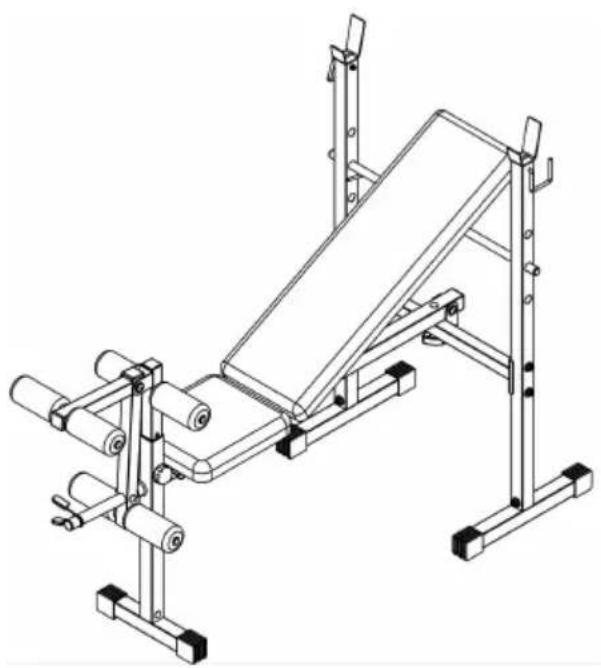

Product size chart

1. Veeg het oppervlak af met een natte katoenen doek.
2. Controleer de schroeven regelmatig, elke 3 maanden, op losdraaien

vastdraaien van de schroeven
