INSTRUKCJA OBSŁUGI SJ7821 Vevor
Techniczny Wsparcie i certyfikat e-gwarancji
Wielofunkcyjne łożko do podnoszenia ciężarów
MODELE: SJ78 21
Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub jakiekolwiek inne podobne wyrażenia używane wyłącznie przez nas
przedstawia szacunkowe oszczędności, jakie możesz uzyskać kupując określone narzędzia
z nami w porównaniu do głównych, najlepszych marek i niekoniecznie oznacza to okł wszystkie kategorie narzędzi oferowanych przez nas. Przypominamy o sprawdzeniu ostrożnie
gdy składasz u nas zamówienie, jeśli faktycznie Oszczędność Połowa w porównaniu z wiodącymi markami.
VEVOR®
TOUGH TOOLS, HALF PRICE
Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:
Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support
To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponowni jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje
technologiczne lub oprogramowania.
Dziękujemy bardzo za wybranie tego produkt.
Przed użyciem należy przeczytać całą instrukcję. Zawarte w niej informacje pomogą w osiągnięciu najlepszych możliwych rezultatów.
Operation safety
OSTRZEŻENIE:
Przed użyciem tego produktu należy przeczytać wszystkie instrukcje.
Właściciel jest odpowiedzialny za to, aby wszyscy użytkownicy tego produktu byli w pełni świadomi wszystkich ostrzeżeń i środków ostrożności.
- Nie stosować w ciąży.
- Przed rozpoczęciem jakiegokolwiek programu ćwiczeń skonsultuj się z lekarzem.
- Przed użyciem produktu należy przeczytać całą instrukcję.
- Trzymaj dzieci i zwierzęta domowe z dala od ławki do ćwiczeń fizycą podczas jej użytkowania. Dzieci nie powinny używać produktu bez nad osoby dorosłej.
·Za każdym razem przed użyciem ławki do ćwiczeń sprawdź i dokręć wszystkie części.
·Należy czyścić to urządzenie wyłącznie za pomocą wilgotnych ścierecz Nie należy używać żadnych
środki czyszczące. Jeśli masz jakiekolwiek pytania, skontaktuj się z obsługą klienta.
- Podczas używania produkt należy umieścić na płaskiej
powierzchni.Umieść
mata antypoślizgowa pod maszyną, jeśli to konieczne.
- Podczas korzystania z produktu należy nosić odpowiednią odzież.
-Nie używaj urządzenia, jeśli nie działa prawidłowo lub jego części nie prawidłowo zmontowane.
- Jeśli odczuwasz ból w klatce piersiowej, nudności, zawroty głowy lub
uczucie duszności, natychmiast przerwij ćwiczenia i skonsultuj się z lekarzem przed kontynuacją.
- Przed użyciem należy zawsze upewnić się, że produkt jest umieszczona stabilnej, twardej i płaskiej powierzchni.
- Przechowuj nieużywany sprzęt w miejscu niedostępnym dla dzieci i pozwalaj nikomu
nieznajomość sprzętu do jego użycia. To narzędzie jest niebezpieczne rękach
nieprzeszkolonych użytkowników.
Podczas korzystania z produktu osoby postronne powinny zachować odległość co najmniej 3 metrów, aby uniknąć przypadkowych obrażeń.
- Początkującym zaleca się rozpoczęcie od mniejszej liczby powtórzeń np. 5 powtórzeń w 1 serii i dodawaj powtórzenia w miarę postępów.
- Prosimy nie ćwiczyć na pół godziny przed/po posiłku i na 1 godzi przed snem.
- Proszę o zaplanowanie ćwiczeń.
Part List
| No | Description | Qty | No | Description | Qty |
| 01 | Front Base Tube | 1 | 21 | End Cap 38x38mm | 1 |
| 02 | Front Upright | 1 | 22 | Backrest Cushion | 1 |
| 03 | Main Frame | 1 | 23 | End Cap 19mm | 8 |
| 04 | Rear Base Tube | 2 | 24 | End Cap 25x25mm | 4 |
| 05 | Rear Upright | 2 | 25 | End Cap 33.4x33.4mm | 4 |
| 06 | Rear Cross Tube | 1 | 26 | Knob M8 | 1 |
| 07 | Leg Extension | 1 | 27 | Carriage Bolt M8x85mm | 1 |
| 08 | Weight Plate Post | 1 | 28 | Allen Bolt M10x165 mm | 1 |
| 09 | Knob Bolt M8x45mm | 1 | 29 | Allen Bolt M10x55mm | 2 |
| 10 | Backrest Supporting Tube | 2 | 30 | Allen Bolt M8x55 m | 1 |
| 11 | Backrest Adjustable Tube | 1 | 31 | Carriage Bolt M8x50mm | 8 |
| 12 | Front Upright Adjustable Tube | 1 | 32 | Allen Bolt M8x40 mm | 4 |
| 13 | Foam Tube | 3 | 33 | Allen Bolt M8x15 mm | 4 |
| 14L | Left Safety Hook | 1 | 34 | Flat Washer M8 | 18 |
| 14R | Right Safety Hook | 1 | 35 | Nylon Nut M8 | 9 |
| 15 | Square End Cap 38x38mm | 6 | 36 | Flat Washer M10 | 6 |
| 16 | Foam | 6 | 37 | Nylon Nut M10 | 3 |
| 17 | Spring Clip | 1 | 38 | Flat Washer M6 | 2 |
| 18 | End Cap 25mm | 1 | 39 | Nylon Nut M6 | 2 |
| 19 | Bumper | 1 | 40 | Lock Pin Φ8x55mm | 1 |
| 20 | Seat Cushion | 1 |
Schemat wybuchowy
Należy pamiętać, że nie wszystkie części i elementy wyposażenia, które
widzisz tutaj, będą używane podczas Twojego pobytu.
montażu maszyny, ponieważ niektóre z nich są już zainstalowane fabrycznie.
NOTATKA: Aby uniknąć rozbieżności spowodowanej zbyt mocnym dokręceniem, w tym momencie nie należy używać klucza.
Na razie dokręcanie ręczne ułatwi montaż.
Dokręcenie kluczem francuskim należy wykonać po zmontowaniu wszystkich części, aby mieć pewność, że wszystkie nakrętki, śruby i c są mocno dokręcone przed użyciem.
Z pomocą asystenta.
Assembly

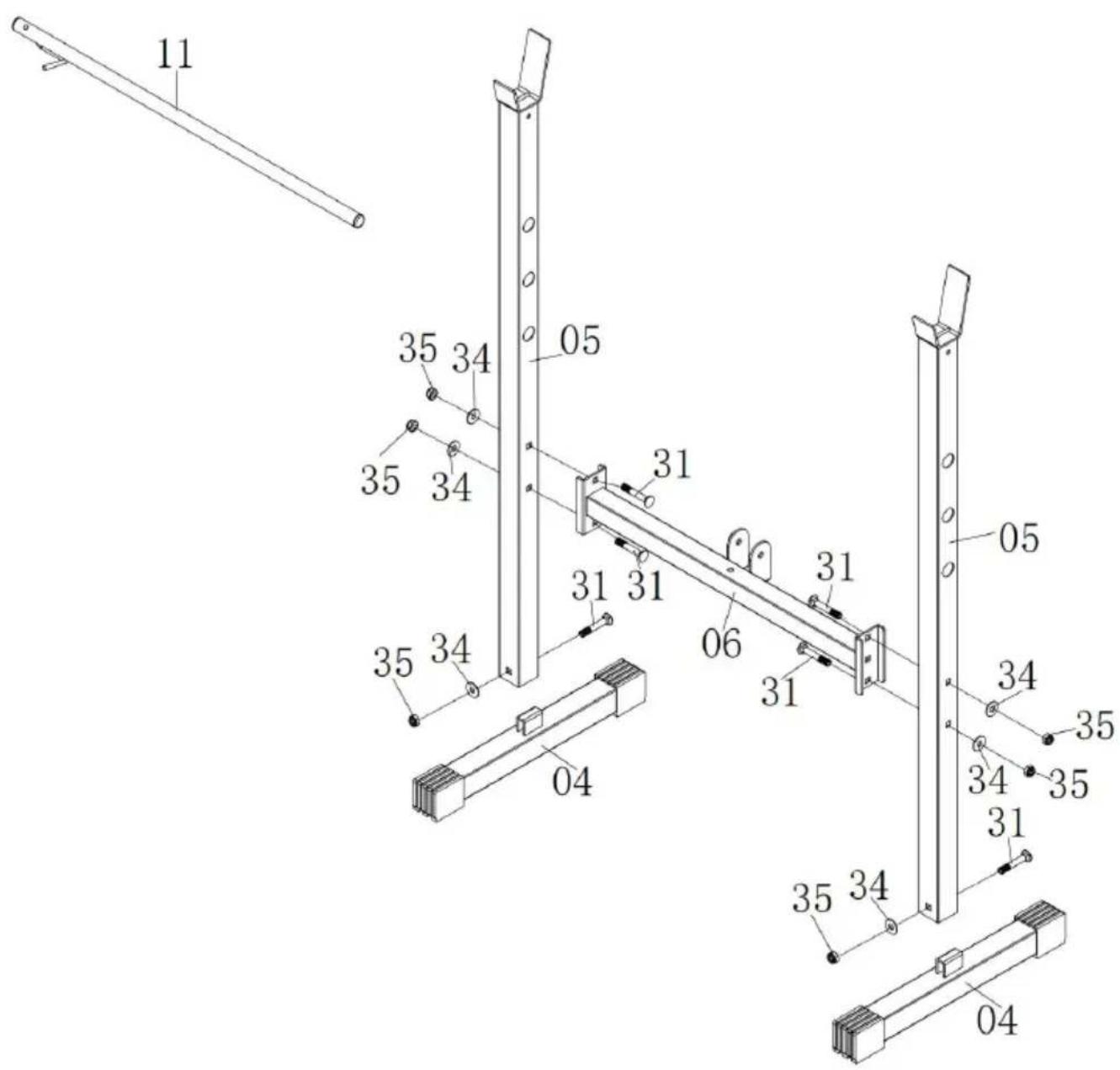

Krok 1:
A) Przymocuj dwa tylne słupki (05) do dwóch tylnych rur podstawy (C łącznie za pomocą dwóch śrub nośnych (31),
dwie podkładki płaskie (34) i dwie nakrętki nylonowe (35).
B) Przymocuj tylną rurę poprzeczną (06) do tylnych słupków (05), zabezpiecz łącznie czterema śrubami podwoziowymi (31),
cztery podkładki płaskie (34) i cztery nakrętki nylonowe (35).
C) Włóż regulowaną rurę oparcia (11) do obu tylnych słupków (05),


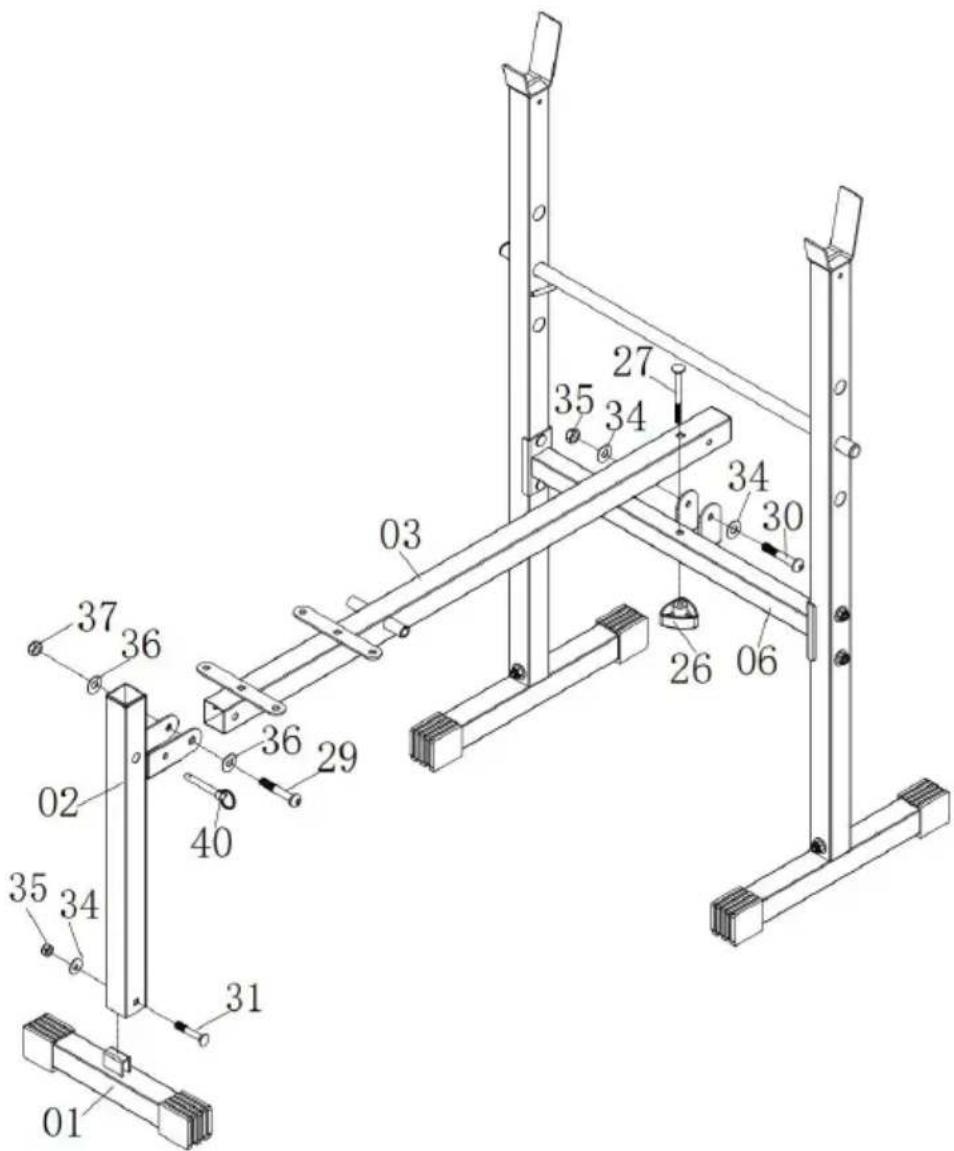

A) Przymocuj przedni słupek (02) do przedniej rury podstawy (01) za pomocą jednej śruby podporowej (31), jednego płaskiego wkręta Podkładka (34) i jedna nakrętka nylonowa (35)
B) Przymocuj przednią stronę ramy głównej (03) do przedniego słupka za pomocą jednej śruby imbusowej (29), dwóch śrub płaskich Podkładki (26) i jedna nakrętka nylonowa (37), następnie włóż sworzeń blokujący (40). Zamocuj drugą stronę głównego Ramę (03) do tylnej rury poprzecznej (06) za pomocą jednej śruby imbusowej (30), dwóch podkładek płaskich (34) i jednej śruby
Nakrętkę nylonową (35) z boku, zabezpiecz jedną śrubą zamkową (27), pokrętłem (26) od góry.

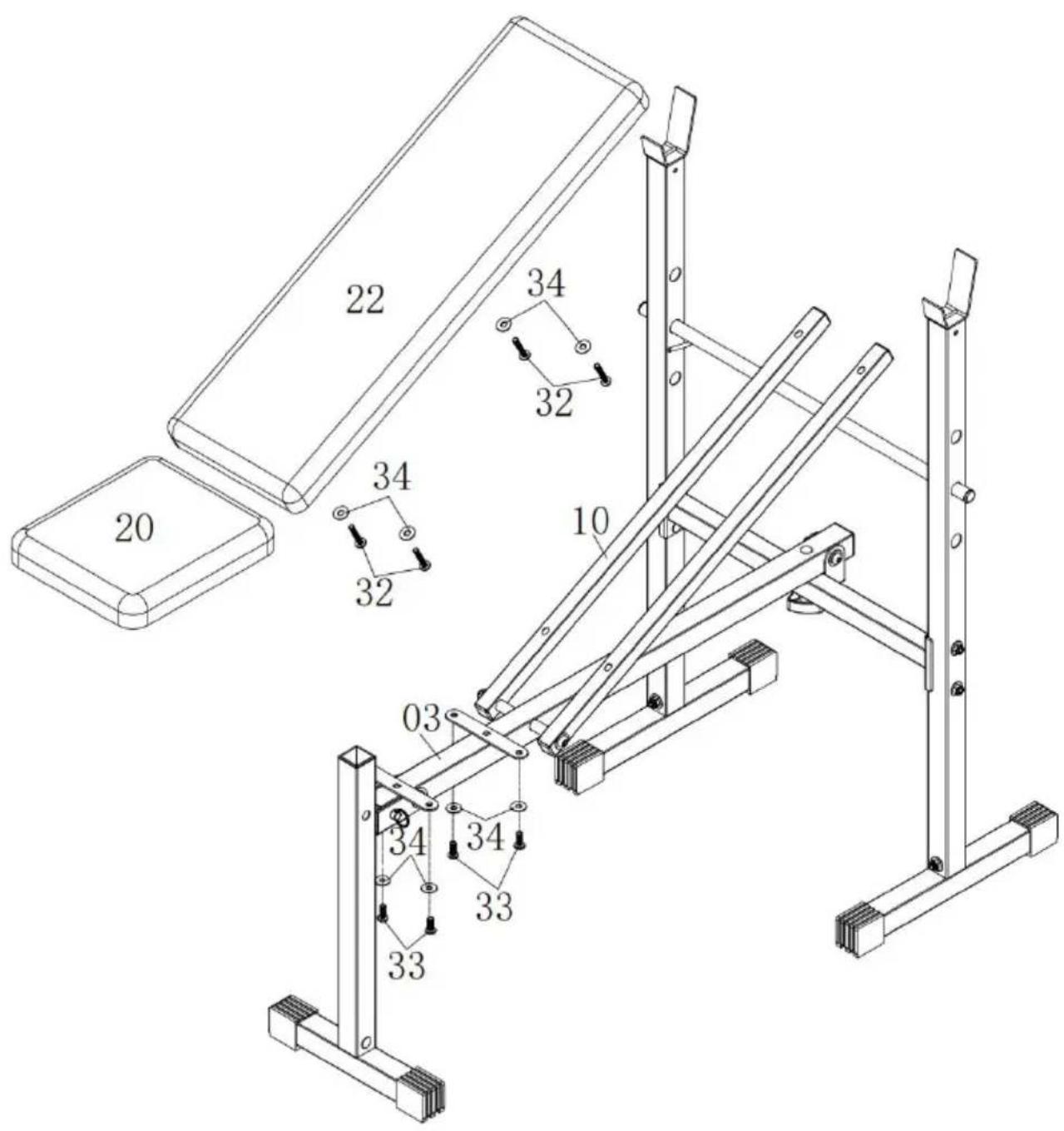

Przymocuj poduszkę siedziska (41) do ramy głównej (08) za pomocą czterech śrub imbusowych (33) i czterech płaskich śrub Podkładki (34).
Przymocuj poduszkę oparcia (42) do rur podtrzymujących oparcie (10) pomocą czterech śrub imbusowych (37) i cztery podkładki płaskie (34).


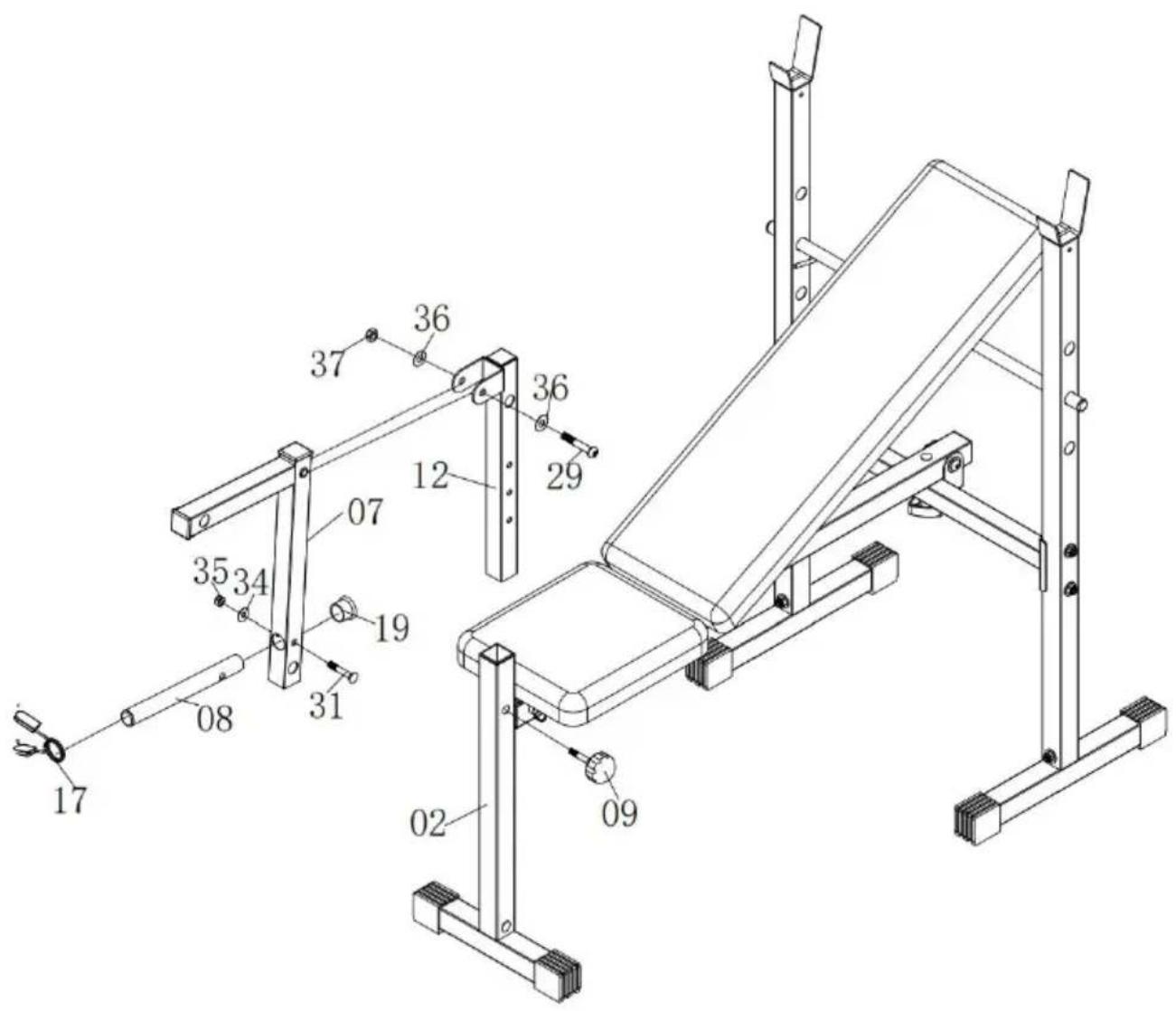

A) Przymocuj regulowaną rurę przedniego słupka (12) do przedniego słupka (02), po wybraniu odpowiedniego położenia otworu zablokuj ją z pomocą pokrętła (09).
B ) Przymocuj przedłużenie nogi (07) do regulowanej rury przedniej kolumny (12) za pomocą jednej śruby imbusowej (29), dwóch podkłade płaskich (36) i jednej nakrętki nylonowej (37).
Przesuń słupek talerza ciężarka (08) do przedłużenia nogi (07) za por
jednej śruby podsadzkowej (31), jednej podkładki płaskiej (34) i jednej nakrętki nylonowej (35), a następnie zamontuj zacisk sprężynowy (17).

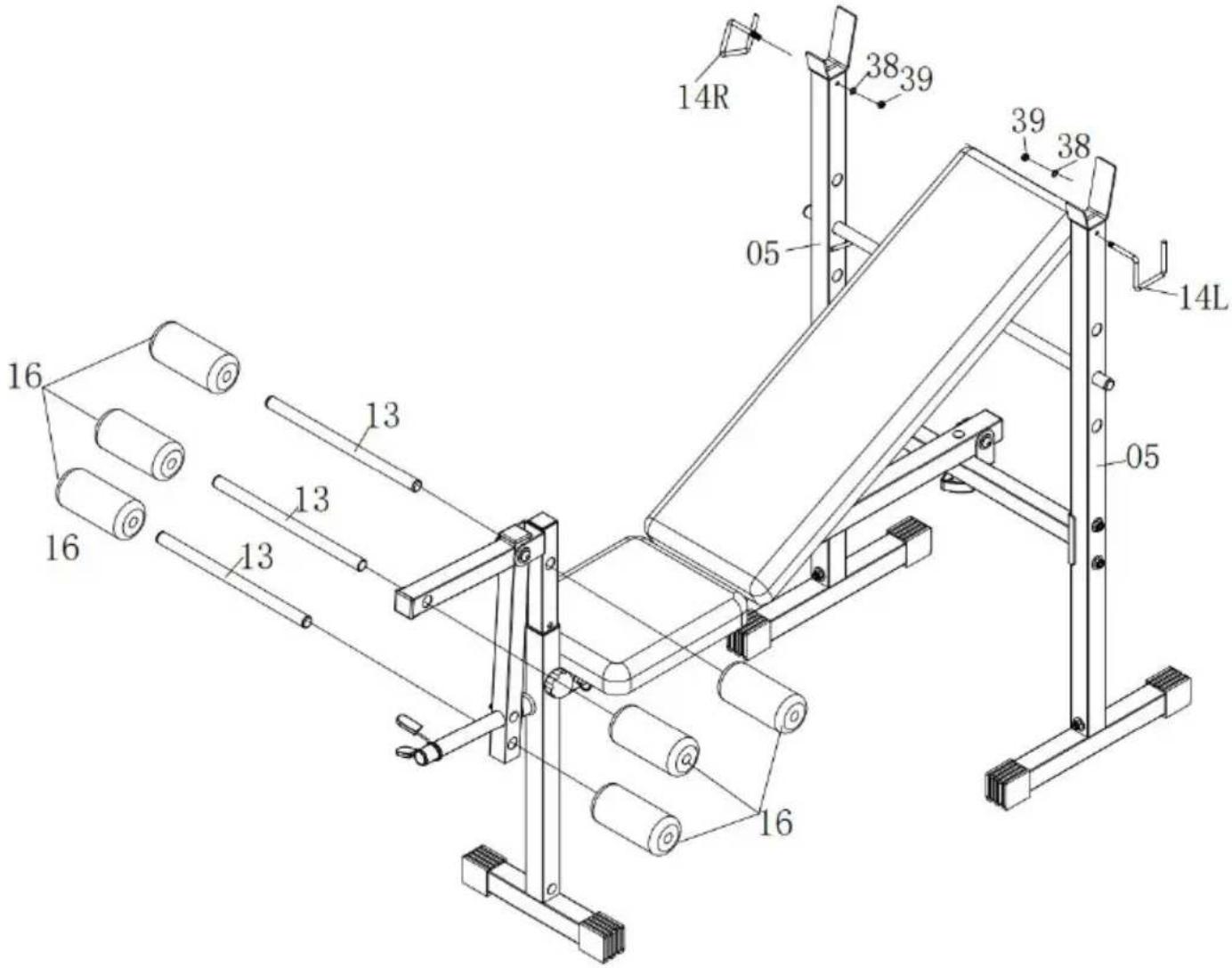

A) Przesuń dwie rurki piankowe (13) do przedłużenia nogi (07), jedną piankową (13) do przedniego słupka
Regulowana rurka (12) i nasuń sześć pianek (16) na każdą rurkę pia (13)
B) Przymocuj lewy hak bezpieczeństwa (14L) i prawy hak bezpieczeństwa
(14R) do tylnych słupków (05) za pomocą jednego płaskiego haka. Podkładka (38) i nakrętka nylonowa (39).
Ze względów bezpieczeństwa dokręć śrubę i ustaw ją w odpowiedniej pozycji.
Po zakończeniu montażu należy przeprowadzić kontrolę wizualną i funkcjonalną oraz przetestować urządzenie.

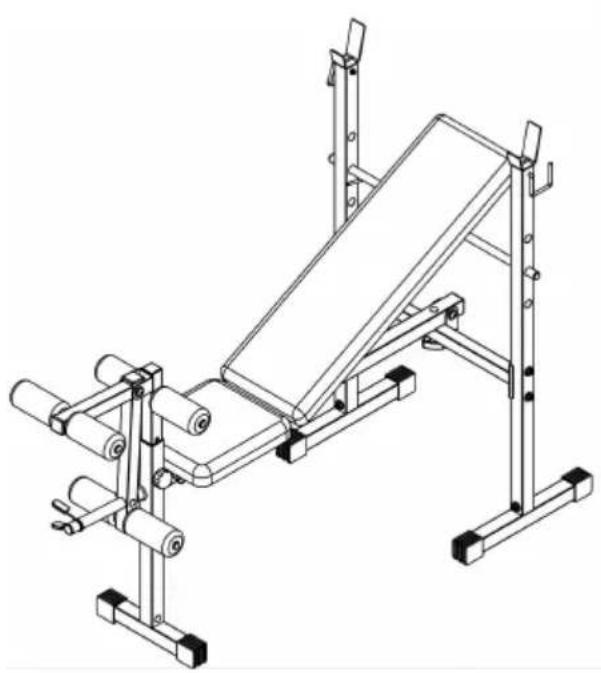

Krok 6: Na poniższym rysunku przedstawiono złożony stan produktu.
NOTATKA : Maksymalna nośność tego produktu wynosi 380 funtów lu 172 kg. Tylko jedna osoba powinna używać tego urządzenia w tym s czasie.
Product size chart
-
Przetrzyj powierzchnię wilgotną bawełnianą ściereczką.
-
Regularnie co 3 miesiące sprawdzaj, czy śruby się nie poluzowały, dokręcaj je.
Producent: Shanghaimuxinmuyeyouxiangongsi
Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Szanghaj 200000 CN.
Importowane do AUS: SIHAO PTY LTD. 1 ROKEVA
STREETEASTWOOD
NSW 2122 Australia
Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anar Miejsce, Rancho Cucamonga, CA 91730
