BEDIENUNGSANLEITUNG SJ7821 Vevor

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR®

TOUGH TOOLS, HALF PRICE

Technisch Support und E-Garantie-Zertifikat

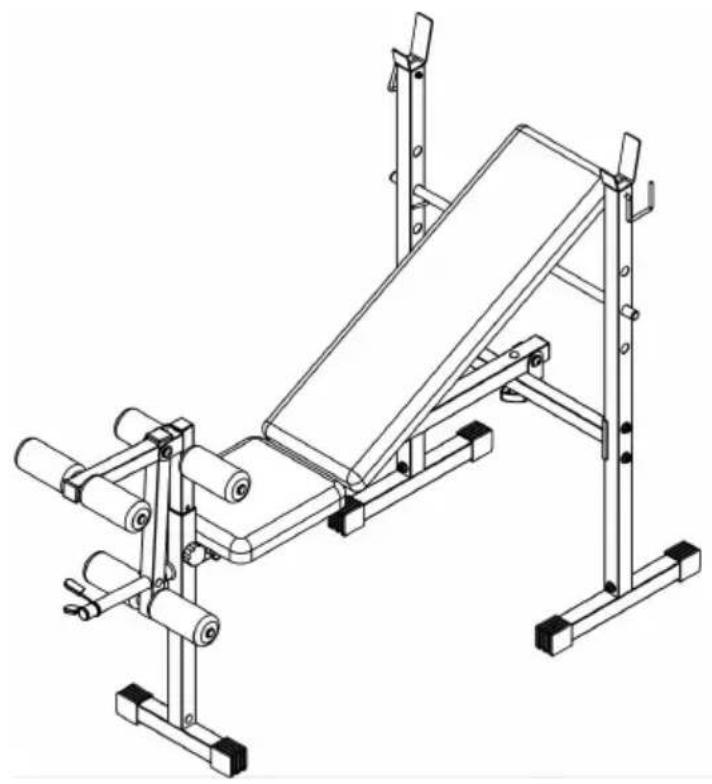

Multifunktionales Gewichtheberbett

MODELL: SJ78 21

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubiete "Sparen Sie die Hälfte", "Halber Preis" oder andere ähnliche Ausdrücke, die wir nur verwenden

stellt eine Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkz erzielen können

mit uns im Vergleich zu den großen Top-Marken und bedeutet nicht unbedingt, Abde- alle von uns angebotenen Werkzeugkategorien. Wir möchten Sie bitten, zu überprüfe sorgfältig

wenn Sie bei uns eine Bestellung aufgeben, wenn Sie tatsächlich Speichern Hälfte im Vergleich mit den Top-Großmarken.

MODELL: SJ78 21

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfäß durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbildes des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es

Technologie- oder Software-Updates für unser Produkt gibt.

Vielen Dank, dass Sie sich für dieses Produkt.

Lesen Sie vor der Anwendung bitte alle Hinweise sorgfältig durch. Die Informationen helfen Ihnen dabei, optimale Ergebnisse zu erzielen.

Operation safety

WARNUNG:

Bitte lesen Sie alle Anweisungen, bevor Sie dieses Produkt verwenden

Es liegt in der Verantwortung des Eigentümers, sicherzustellen, dass a Benutzer dieses Produkts über alle Warnungen und Vorsichtsmaßnahme informiert sind.

• Verwenden Sie es nicht, wenn Sie schwanger sind
• Konsultieren Sie Ihren Arzt, bevor Sie mit einem Trainingsprogramm beginnen.
• Lesen Sie alle Anweisungen, bevor Sie dieses Produkt verwenden.
• Halten Sie Kinder und Haustiere während der Benutzung von der Sit-Up-Bank fern. Kinder sollten das Produkt nicht ohne Aufsicht eines Erwachsenen verwenden.
• Überprüfen Sie vor jedem Gebrauch dieser Sit-Up-Bank alle Teile ur ziehen Sie sie fest.
• Reinigen Sie das Gerät nur mit feuchten Tüchern. Verwenden Sie k Reinigungsmittel. Bei Fragen wenden Sie sich bitte an den Kundendier

• Dieses Produkt sollte bei der Verwendung auf einer ebenen Fläche platziert werden.
  bei Bedarf eine Anti-Rutsch-Matte unter der Maschine.

• Bitte tragen Sie bei der Verwendung dieses Produkts geeignete Klei

• Verwenden Sie es nicht, wenn es nicht funktioniert oder Teile nicht zusammengebaut sind.

- Wenn Sie Schmerzen in der Brust, Übelkeit, Schwindel oder Kurzatmigkeit verspüren, sollten Sie das Training sofort abbrechen und Ihren Arzt konsultieren, bevor Sie fortfahren.

• Stellen Sie vor der Verwendung immer sicher, dass Ihr Produkt auf festen, harten und ebenen Oberfläche steht.
  · Bewahren Sie unbenutzte Geräte außerhalb der Reichweite von Kind auf und lassen Sie niemanden

mit der Ausrüstung nicht vertraut, um sie zu verwenden. Dieses Werk ist gefährlich in den Händen

von ungeschulten Benutzern.

- Bei der Verwendung des Produkts müssen Zuschauer einen Abstand 3 Metern einhalten, um versehentliche Verletzungen zu vermeiden.

1. Anfängern wird empfohlen, mit weniger Wiederholungen zu beginnen beispielsweise 5 Wiederholungen als 1 Satz und fügen Sie nach und Wiederholungen hinzu.
2. Bitte treiben Sie eine halbe Stunde vor/nach dem Essen und eine Stunde vor dem Schlafengehen keinen Sport.
3. Bitte machen Sie Trainingspläne.

Part List

No	Description	Qty	No	Description	Qty
01	Front Base Tube	1	21	End Cap 38x38mm	1
02	Front Upright	1	22	Backrest Cushion	1
03	Main Frame	1	23	End Cap 19mm	8
04	Rear Base Tube	2	24	End Cap 25x25mm	4
05	Rear Upright	2	25	End Cap 33.4x33.4mm	4
06	Rear Cross Tube	1	26	Knob M8	1
07	Leg Extension	1	27	Carriage Bolt M8x85mm	1
08	Weight Plate Post	1	28	Allen Bolt M10x165 mm	1
09	Knob Bolt M8x45mm	1	29	Allen Bolt M10x55mm	2
10	Backrest Supporting Tube	2	30	Allen Bolt M8x55 m	1
11	Backrest Adjustable Tube	1	31	Carriage Bolt M8x50mm	8
12	Front Upright Adjustable Tube	1	32	Allen Bolt M8x40 mm	4
13	Foam Tube	3	33	Allen Bolt M8x15 mm	4
14L	Left Safety Hook	1	34	Flat Washer M8	18
14R	Right Safety Hook	1	35	Nylon Nut M8	9
15	Square End Cap 38x38mm	6	36	Flat Washer M10	6
16	Foam	6	37	Nylon Nut M10	3
17	Spring Clip	1	38	Flat Washer M6	2
18	End Cap 25mm	1	39	Nylon Nut M6	2
19	Bumper	1	40	Lock Pin Φ8x55mm	1
20	Seat Cushion	1

Explosionszeichnung

Bitte beachten Sie, dass nicht alle Teile und Hardware, die Sie hier

während Ihres Aufenthalts verwendet werden.

Zusammenbau der Maschine, da diese teilweise bereits vorinstalliert sind.

NOTIZ: Um eine Fehlausrichtung durch zu festes Anziehen zu vermeid verwenden Sie zu diesem Zeitpunkt bitte keinen Schraubenschlüssel. Durch Festziehen mit der Hand wird eine einfache Montage gewährleis. Das Anziehen mit dem Schraubenschlüssel sollte nach der Montage al Teile erfolgen, um sicherzustellen, dass alle Muttern, Schrauben und T vor der Verwendung fest sitzen. Mit Hilfe eines Assistenten.

Assembly

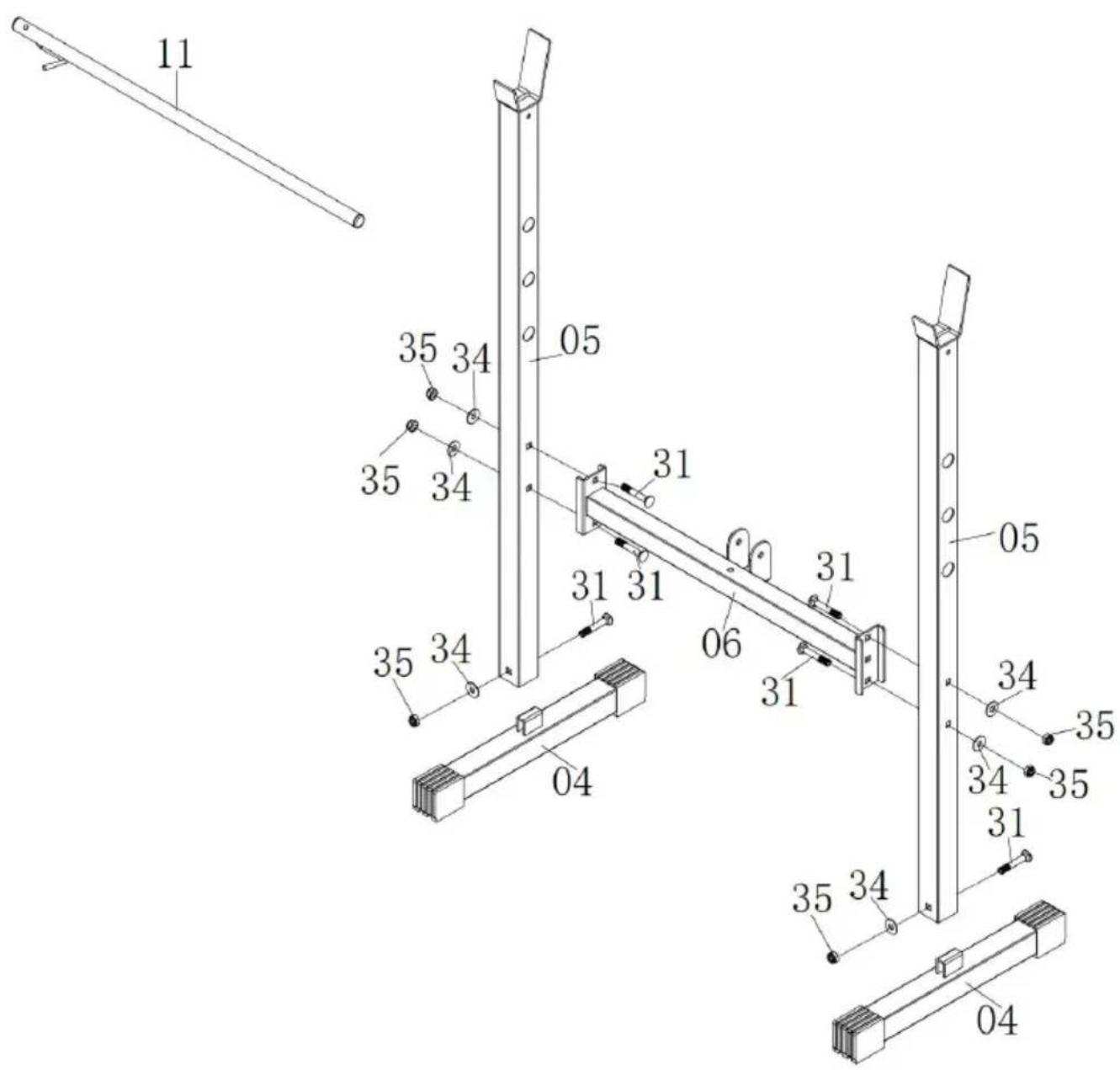

Schritt 1:

A) Befestigen Sie zwei hintere Pfosten (05) an zwei hinteren Basisroh (04) mit insgesamt zwei Schlossschrauben (31).
zwei flache Unterlegscheiben (34) und zwei Nylonmuttern (35).
B) Befestigen Sie das hintere Querrohr (06) an den hinteren Pfosten und befestigen Sie es mit insgesamt vier Schlossschrauben (31).
vier Unterlegscheiben (34) und vier Nylonmuttern (35).
C) Stecken Sie das verstellbare Rückenlehnenrohr (11) in die beiden hinteren Pfosten (05).

11 35 34 05 35 34 31 31 31 35 34 06 31 05 34 35 34 35 35 31 35 34 04 04

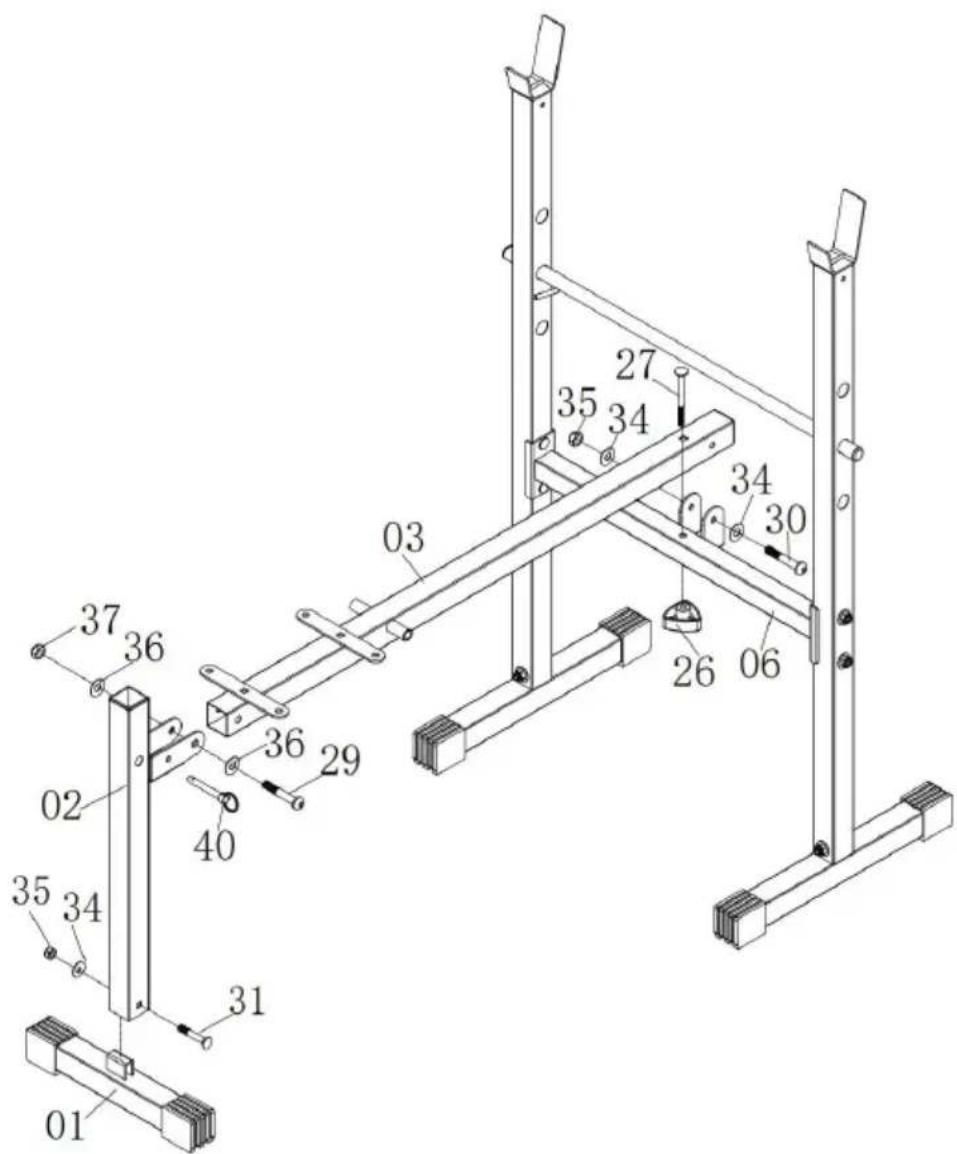

Schritt 2:

A) Befestigen Sie den vorderen Pfosten (02) am vorderen Basisrohr (1) mit Hilfe einer Schlossschraube (31), einer

Unterlegscheibe (34) und eine Nylonmutter (35)

B) Befestigen Sie die Vorderseite des Hauptrahmens (03) mit einer Inbusschraube (29), zwei Flachkopfschrauben

Unterlegscheiben (26) und eine Nylonmutter (37), dann den

Sicherungsstift (40) einsetzen. Befestigen Sie die andere Seite des Ha Rahmen (03) an das hintere Querrohr (06) mit einer Inbusschraube (3 zwei Unterlegscheiben (34) und einer

Nylonmutter (35) von der Seite, mit einem Schlossbolzen (27) und ein Knopf (26) von oben sichern.

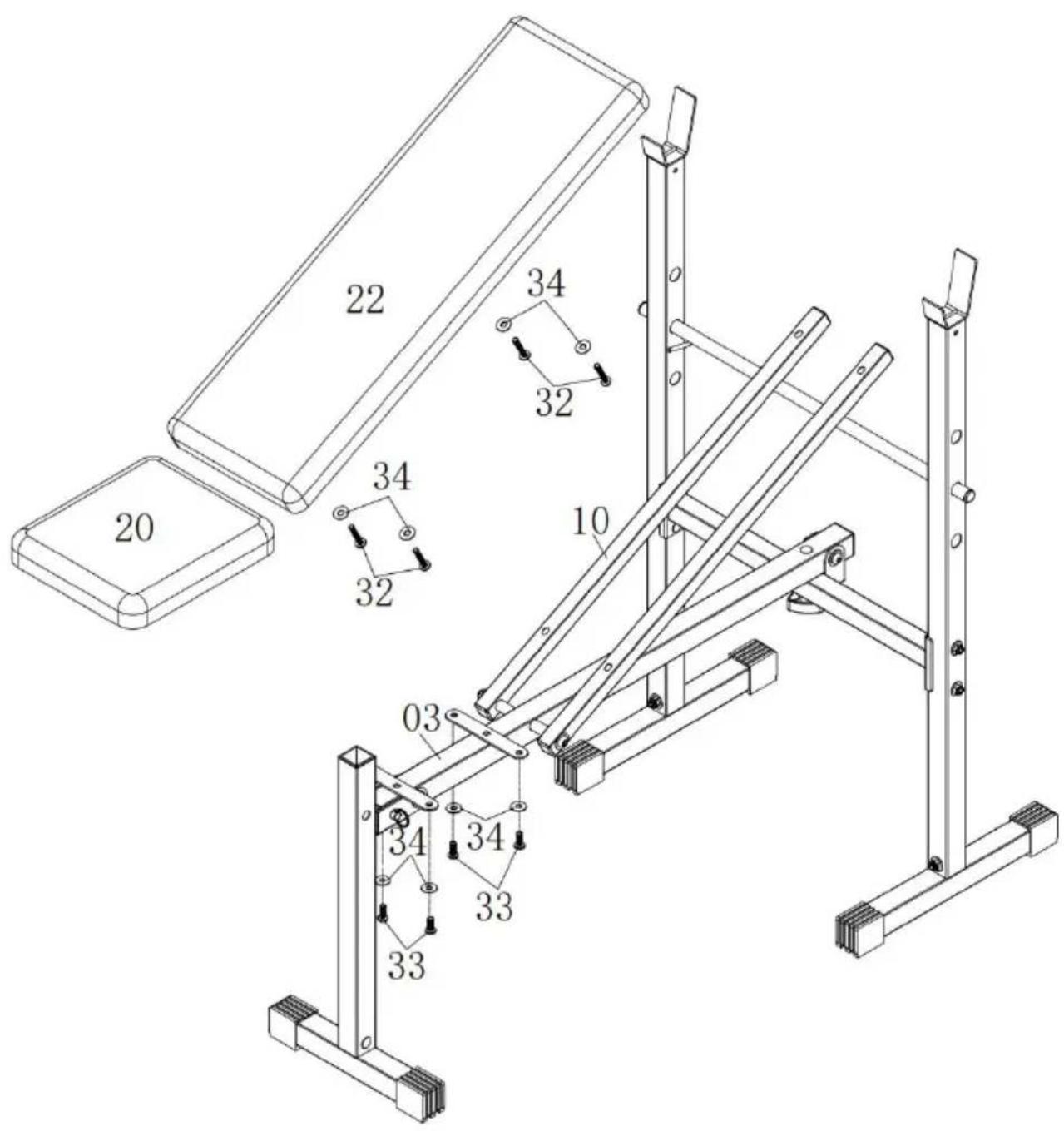

Befestigen Sie das Sitzpolster (41) mit vier Inbusschrauben (33) und Flachkopfschrauben (36) am Hauptrahmen (08).

Unterlegscheiben (34).

Befestigen Sie das Rückenpolster (42) mit vier Inbusschrauben an den Rückenstützrohren (10).

(34) und vier Unterlegscheiben (34).

20 22 34 32 34 32 10 03 34 34 33 33

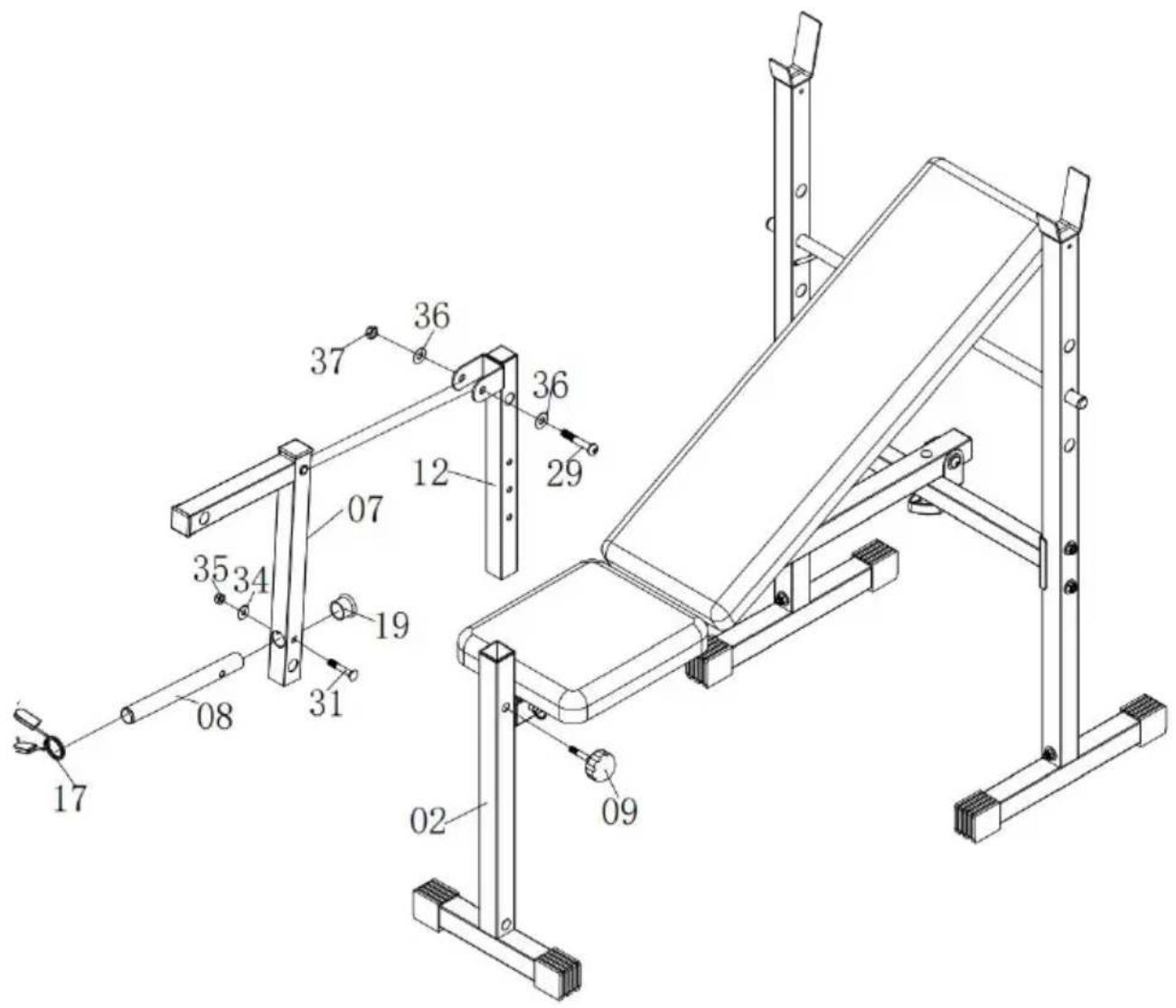

Schritt 4:

A) Befestigen Sie das verstellbare vordere Pfostenrohr (12) am vordere Pfosten (02). Wählen Sie die entsprechende Lochposition aus und verriegeln Sie es mit dem Knopfbolzen (09).

B ) Befestigen Sie die Beinverlängerung (07) mit einer Inbusschraube zwei Unterlegscheiben (36) und einer Nylonmutter (37) am vorderen aufrechten verstellbaren Rohr (12).

Schieben Sie den Hantelscheibenpfosten (08) mit Hilfe einer

Schlossschraube (31), einer Unterlegscheibe (34) und einer Nylonmutter (35) zur Beinstreckerstange (07) und montieren Sie die Federklammer (17).

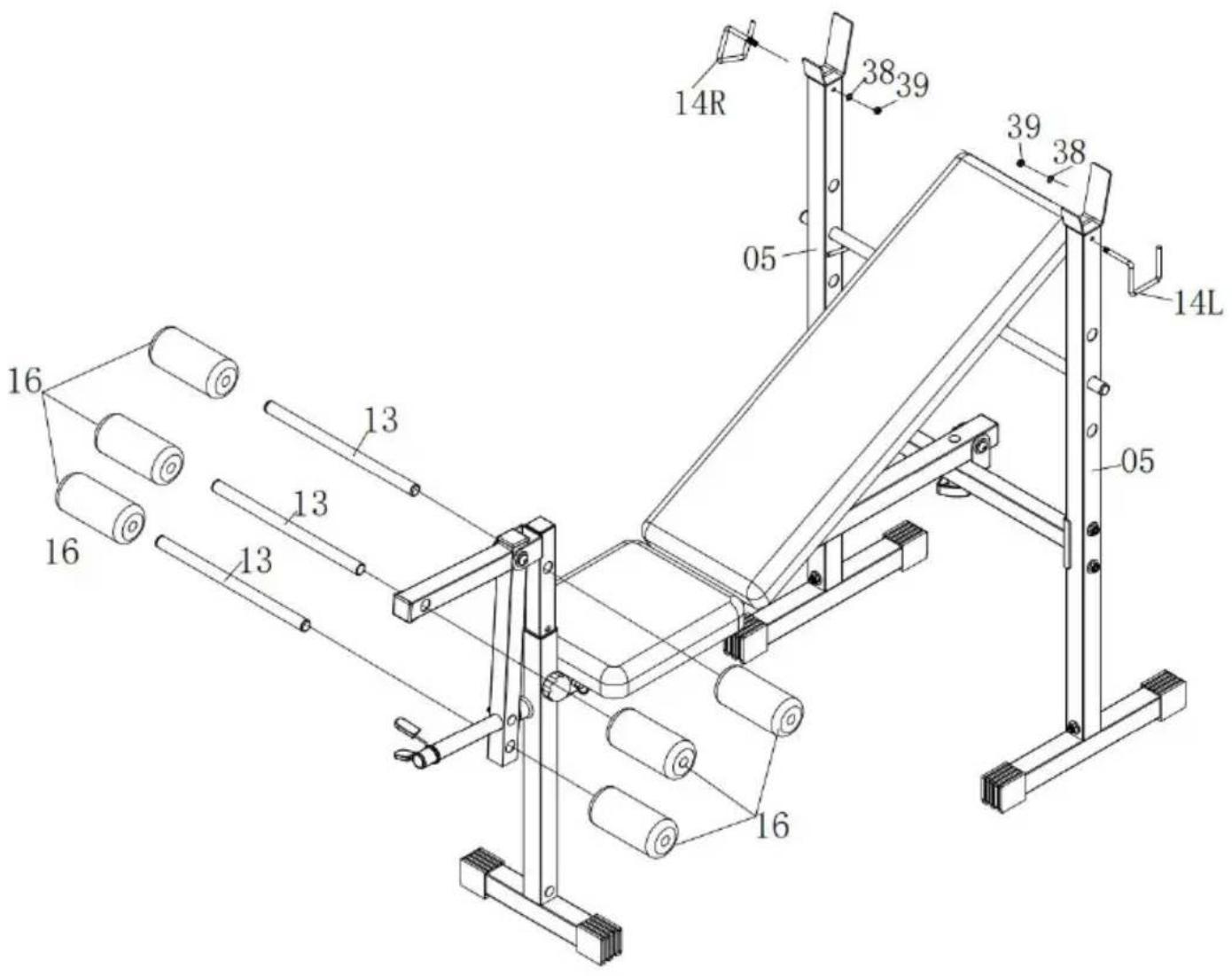

A) Schieben Sie zwei Schaumstoffrohre (13) zur Beinverlängerung (07), ein Schaumstoffrohr (13) zum vorderen Pfosten Verstellbares Rohr (12) und schieben Sie sechs Schaumstoffe (16) auf jedes Schaumstoffrohr (13)

B) Befestigen Sie den linken Sicherheitshaken (14L) und den rechten Sicherheitshaken (14R) mit einem flachen Unterlegscheibe (38) und Nylonmutter (39).

Bitte ziehen Sie zu Ihrer Sicherheit die Schraube fest und bringen Sie die entsprechende Position.

Bitte führen Sie nach Abschluss der Montage eine Sicht- und

Funktionsprüfung des Geräts durch und testen Sie es.

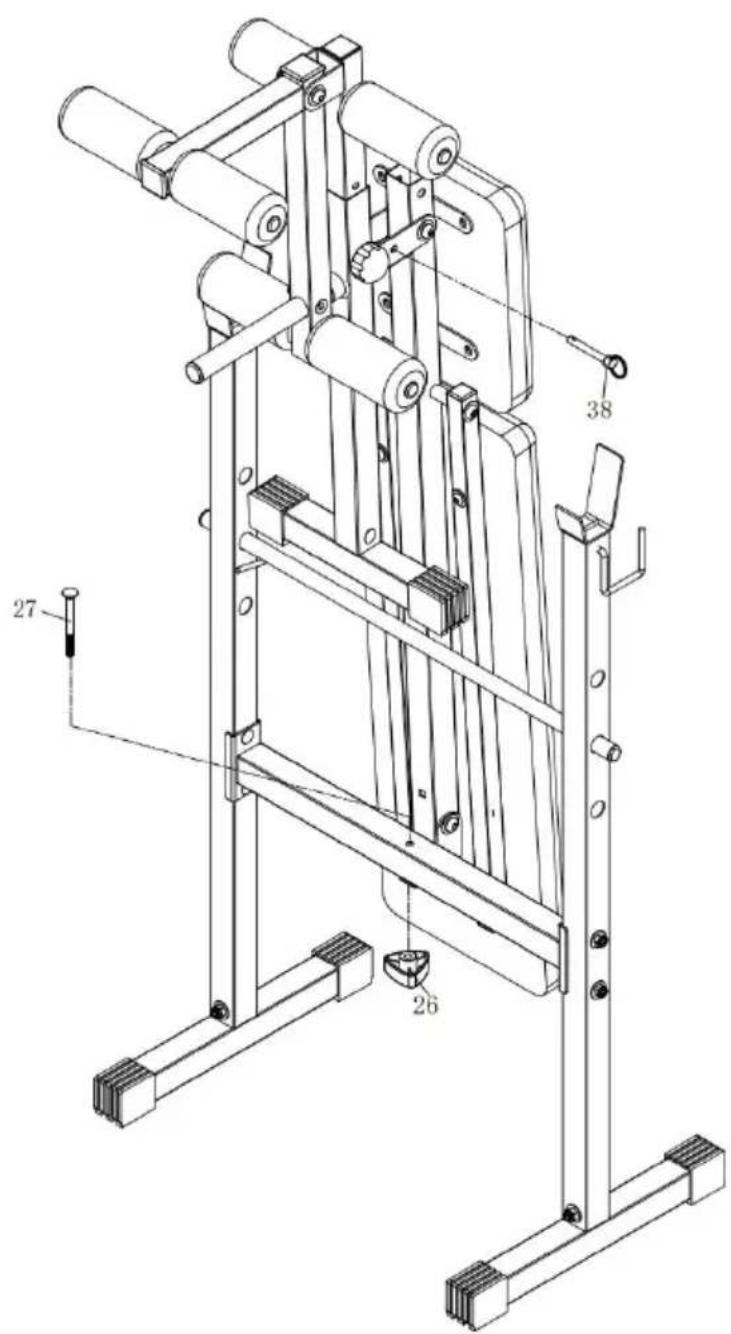

Schritt 6: Die folgende Abbildung zeigt den gefalteten Zustand des Produkts

NOTIZ : Die maximale Gewichtskapazität für dieses Produkt beträgt 38 lbs oder 172 kg. Dieses Gerät sollte jeweils nur von einer Person verwendet werden.

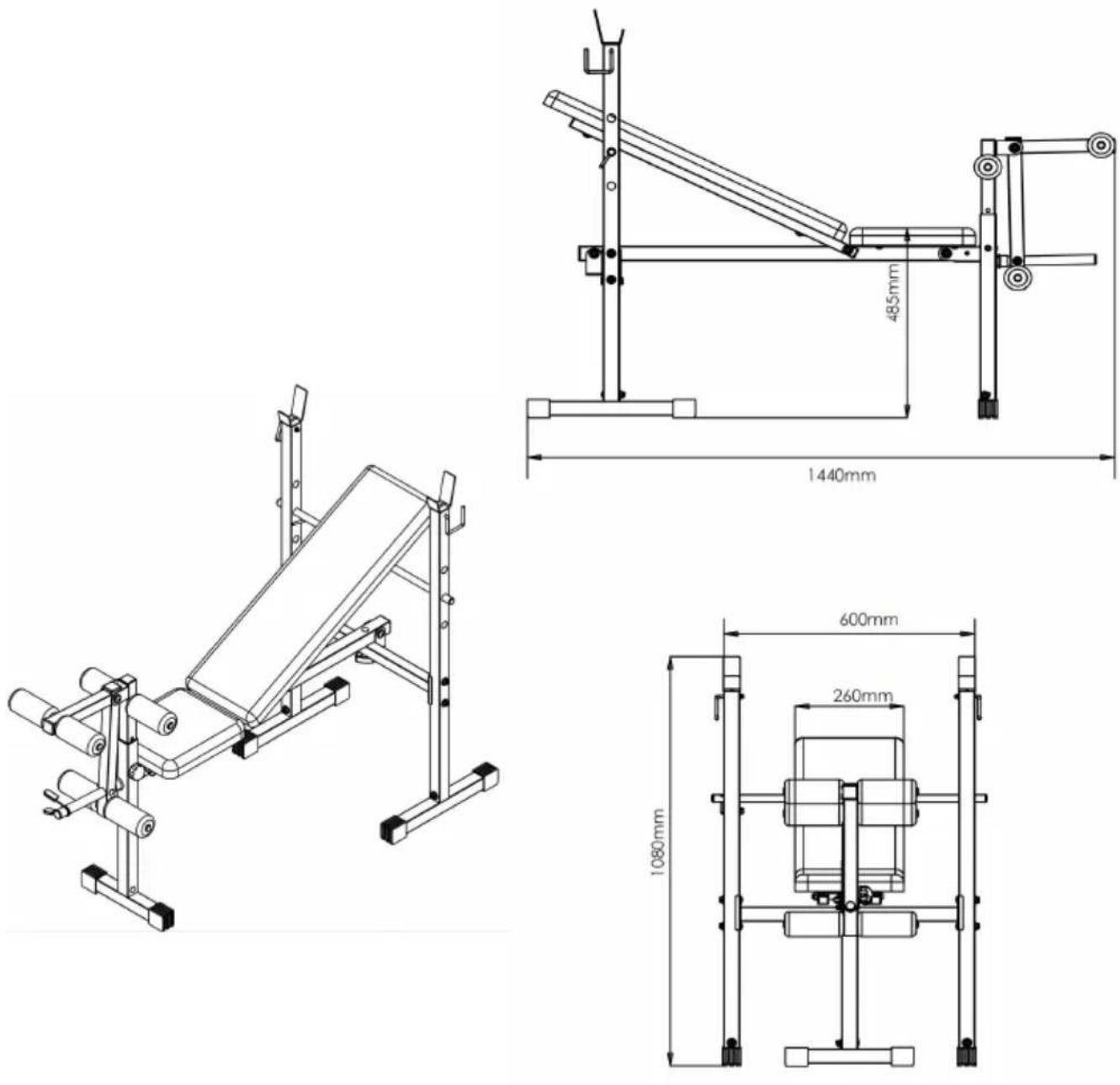

Product size chart

1. Wischen Sie die Oberfläche mit einem feuchten Baumwolltuch ab.

2. Überprüfen Sie die Schrauben regelmäßig alle 3 Monate auf Locke und ziehen Sie die Schrauben fest

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai, 200.000 CN.

Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA

STREETEASTWOOD

NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anal Ort, Rancho Cucamonga, CA 91730
