GEBRUIKSAANWIJZING SJ7820 Vevor

Basisbetaling Gewichthefbed

MODEL: SJ7820

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen leveren.

"Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die alleen door worden gebruikt geeft een schatting van de besparingen die u kunt behalen door bepaalde gereedscha te kopen

bij ons vergeleken met de grote topmerken en betekent niet per se dat omslag alle categorieën van tools die wij aanbieden. U wordt vriendelijk verzocht om te veri voorzichtig

wanneer u een bestelling bij ons plaatst, als u daadwerkelijk Besparing Half in vergelijking met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef dat we u niet opnieuw zullen informeren als er technologie- of

software-updates voor ons product zijn .

Hartelijk dank dat u hiervoor heeft gekozen product.

Lees de volledige instructies aandachtig door voordat u het product gebruikt. Deze informatie helpt u om de best mogelijke resultaten te behalen.

Operation safety

WAARSCHUWING:

Lees alle instructies voordat u dit product gebruikt

Het is de verantwoordelijkheid van de eigenaar om ervoor te zorgen dat alle gebruikers van dit product volledig op de hoogte zijn alle waarschuwingen en voorzorgsmaatregelen.

-Gebruik het niet als u zwanger bent

·Raadpleeg uw arts voordat u met een trainingsprogramma begint.

·Lees alle instructies voordat u dit product gebruikt.

·Houd kinderen en huisdieren uit de buurt van de sit-up bank terwijl gebruik is. Kinderen mogen het product niet gebruiken zonder toezicht een volwassene.

- Controleer en draai alle onderdelen iedere keer goed vast voordat u sit-up bank gebruikt.

-Maak dit apparaat alleen schoon met vochtige doekjes. Gebruik geen reinigingsmiddelen. Neem contact op met de klantenservice als u vrag heeft.

·Dit product moet op een vlakke ondergrond worden geplaatst tijdens gebruik. Plaats een

Indien nodig een antislipmat onder de machine leggen.

·Draag geschikte kleding wanneer u dit product gebruikt.

-Gebruik het niet als het niet functioneel is of als onderdelen niet go gemonteerd zijn.

- Als u pijn op de borst, misselijkheid, duizeligheid of kortademigheid ervaart, moet u onmiddellijk stoppen met trainen en uw arts raadplege voordat u verdergaat.

·Zorg er vóór gebruik altijd voor dat het product op een stevige, har vlakke ondergrond staat.
- Berg ongebruikte apparatuur op buiten bereik van kinderen en laat niemand deze gebruiken.

onbekend met de apparatuur om het te gebruiken. Dit gereedschap is gevaarlijk in de handen

van ongetrainde gebruikers.

- Bij gebruik van het product moet het publiek een afstand van 3 m aanhouden om onbedoeld letsel te voorkomen.

1. Beginners wordt aangeraden om te beginnen met minder herhalinge bijvoorbeeld 5 herhalingen als 1 set en voeg gaandeweg herhalingen
2. Sport niet een half uur voor/na de maaltijd en niet een uur voor slapengaan.
3. Maak een trainingsschema.

Part List

No	Description	Qty	No	Description	Qty
01	Rear Base Tube	2	19	Foam Grip	2
02	Rear Upright	2	20	Lock Pin Φ10x65mm	4
03	Rear Cross Tube	1	21	Lock Pin Φ8x65mm	2
04	Adjustable Upright Tube	2	22	Allen Bolt M10x65mm	6
05	Main Frame Supporting Tube	1	23	Allen Bolt M10x165 m	2
06	Handle Bar	2	24	Allen Bolt M8x40 m	8
07	Weight Rest	2	25	Flat Washer M8	18
08	Main Frame	1	26	Allen Bolt M8x20 mm	4
09	Front Upright	1	27	Flat Washer M10	20
10	Front Base Tube	1	28	Nylon Nut M10	12
11	Backrest Supporting Tube	2	29	Carriage Bolt M10x65mm	4
12	Backrest Adjustable Tube	1	30	Allen Bolt M8x55mm	2
13	Adjustable Piece	1	31	Nylon Nut M8	4
14	Round End Cap 50mm	2	32	Carriage Bolt M8x65mm	2
15	End Cap 38x38mm	2	33	Rope	2
16	End Cap 25x25mm	8	34	Seat Cushion	1
17	Square End Cap 50x50mm	4	35	Backrest Cushion	1
18	Spacer	2	36	Round End Ca 25mm	2

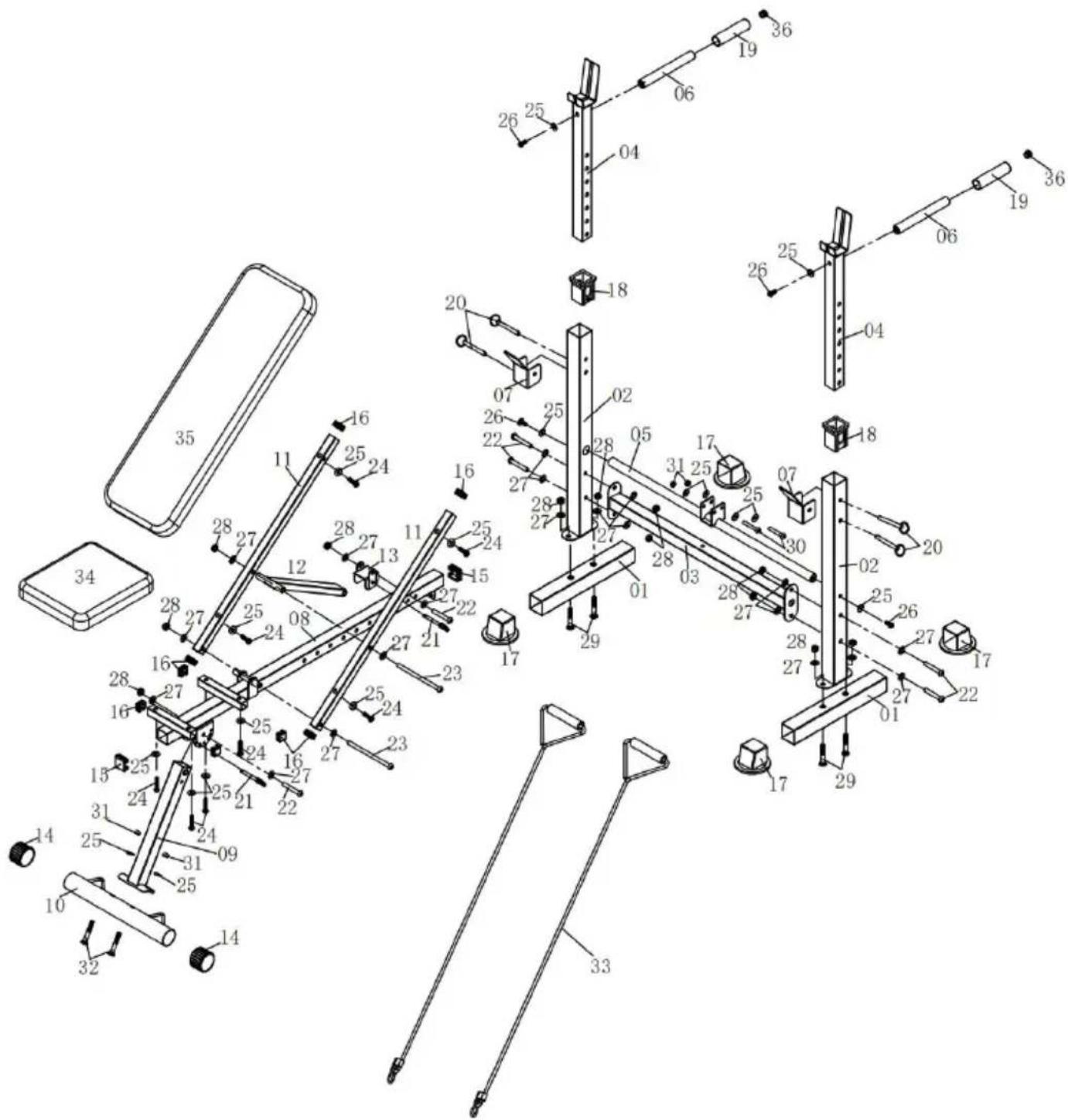

Explosietekening

Houd er rekening mee dat niet alle onderdelen en hardware die u hi worden gebruikt terwijl u

het monteren van de machine, omdat sommige hiervan al voorgeïnstalleerd zijn.

LET OP: Om verkeerde uitlijning door te strak aandraaien te voorkom mag u op dit moment geen sleutel gebruiken.

Door het voorlopig met de hand vast te draaien, verloopt de montage gemakkelijker.

Draai de sleutel pas vast nadat alle onderdelen zijn gemonteerd. Zo zeker dat alle moeren, bouten en onderdelen goed vastzitten voordat

gebruikt.

Met hulp van een assistent.

Assembly

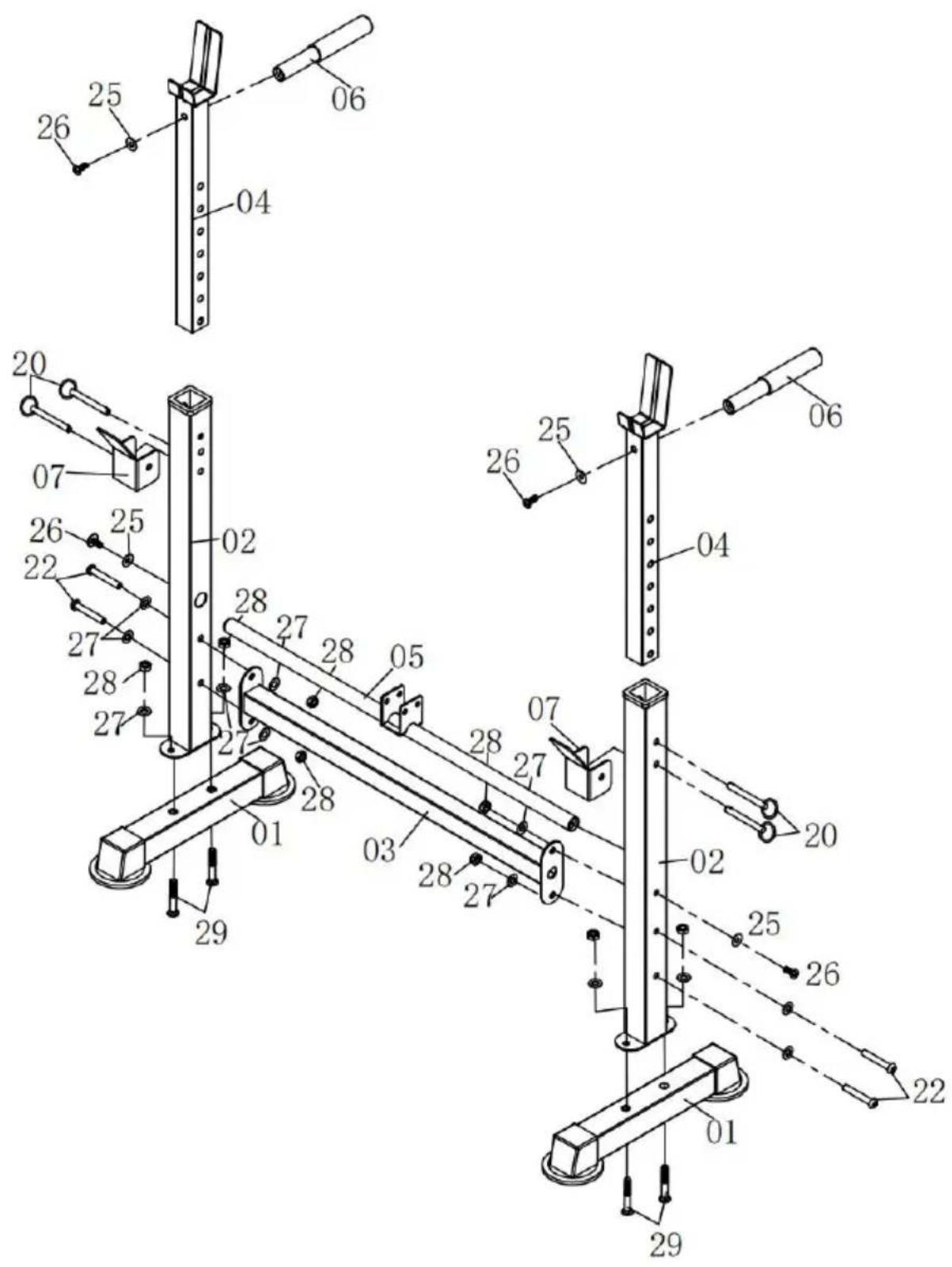

Stap 1:

A) Bevestig twee achterste staanders (02) aan twee achterste basisbui (01) in totaal met vier wagenbouten (29),
vier platte ringen (27) en vier nylon moeren (28).
B) Plaats de hoofdframe-ondersteuningsbuis (05) in het gat van de tw achterste staanders (02) en zet ze vast met
met behulp van twee inbusbouten (26) en twee platte ringen (25) var buitenaf.
C) Bevestig de achterste dwarsbuis (03) aan de achterste staanders (bevestig met in totaal vier inbusbouten (22),
acht vlakke ringen (27) en vier nylon moeren (28).
D) Plaats de verstelbare staanderbuizen (04) in de achterste staanders (02), kies het juiste gat
positie en plaats vervolgens de borgpen (20), bevestig de gewichtssteu (07) aan de achterste staanders (02) en plaats vervolgens de borgper Bevestig de handgreep (06) aan de verstelbare staanderbuizen (04) m behulp van één inbusbout (26) en één platte ring (25). Herhaal dit p aan de andere kant.

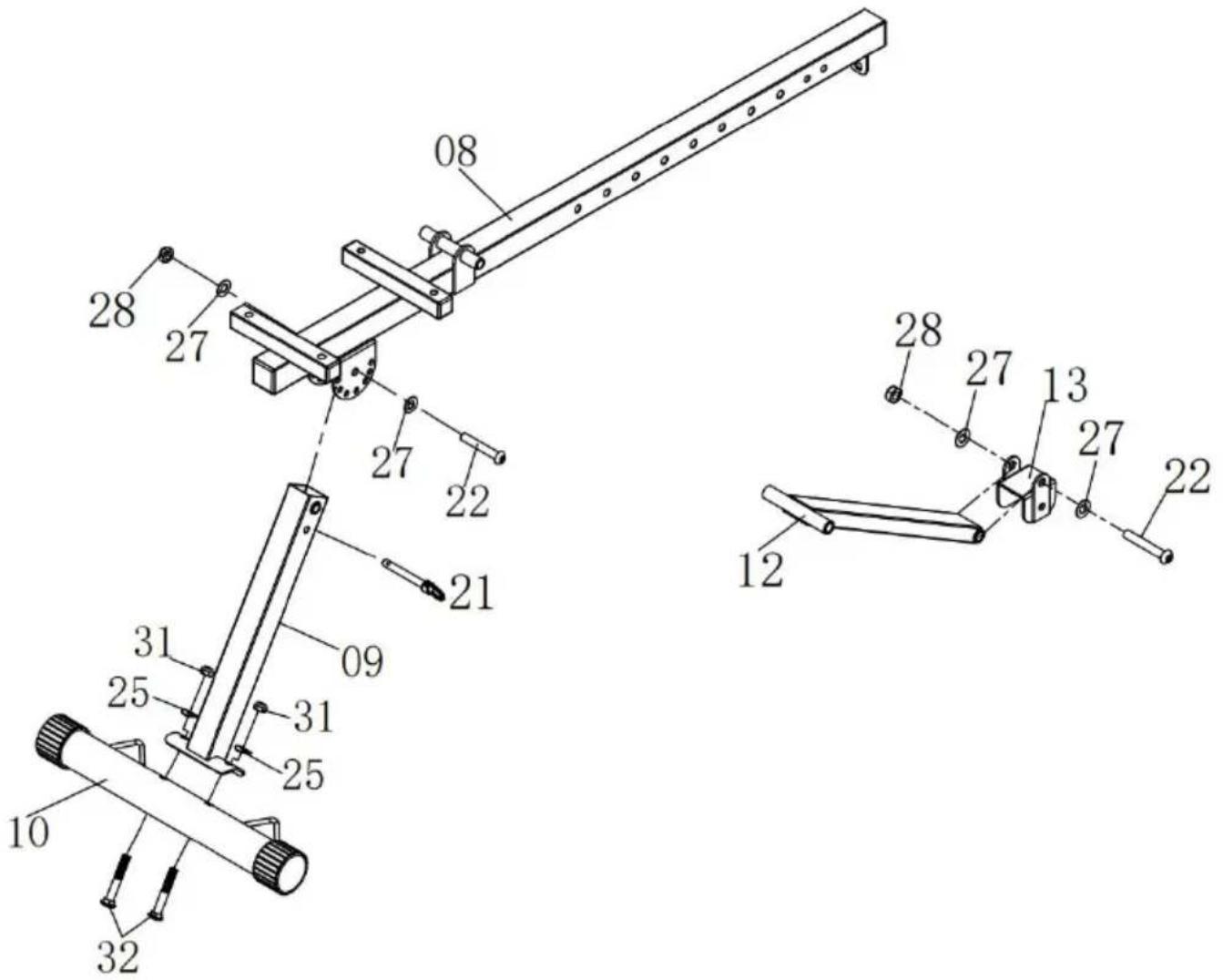

A) Bevestig de voorste staander (09) aan de voorste basisbuis (10) r behulp van twee wagenbouten (32), twee platte ringen (25) en twee moeren (31). Bevestig de voorste staander (09) aan de voorkant van hoofdframe (08) met behulp van één inbusbout (22), twee platte ringen en één nylon moer (28), en plaats vervolgens de borgpen (21)
B) Plaats de verstelbare buis van de rugleuning (12) in het verstelbar (13) met behulp van één inbusbout (22), twee platte ringen (27) en één nylon moer (28).

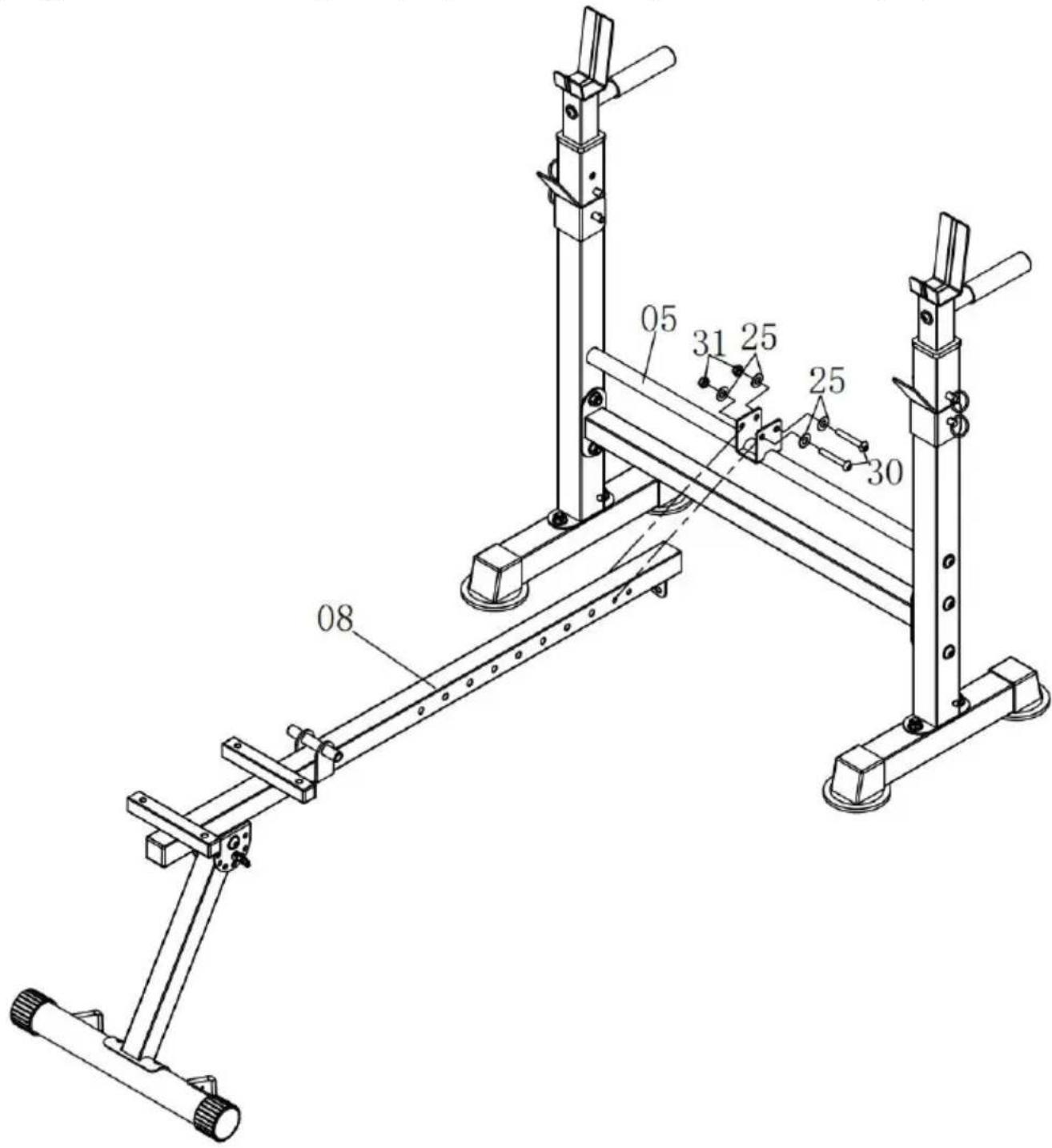

Bevestig de achterkant van het hoofdframe (08) aan de hoofdframe-ondersteuningsbuis (05) met behulp van twee inbusbouten. (36), vier vlakke ringen (25) en twee nylon moeren (31).

05 31 25 25 30 08

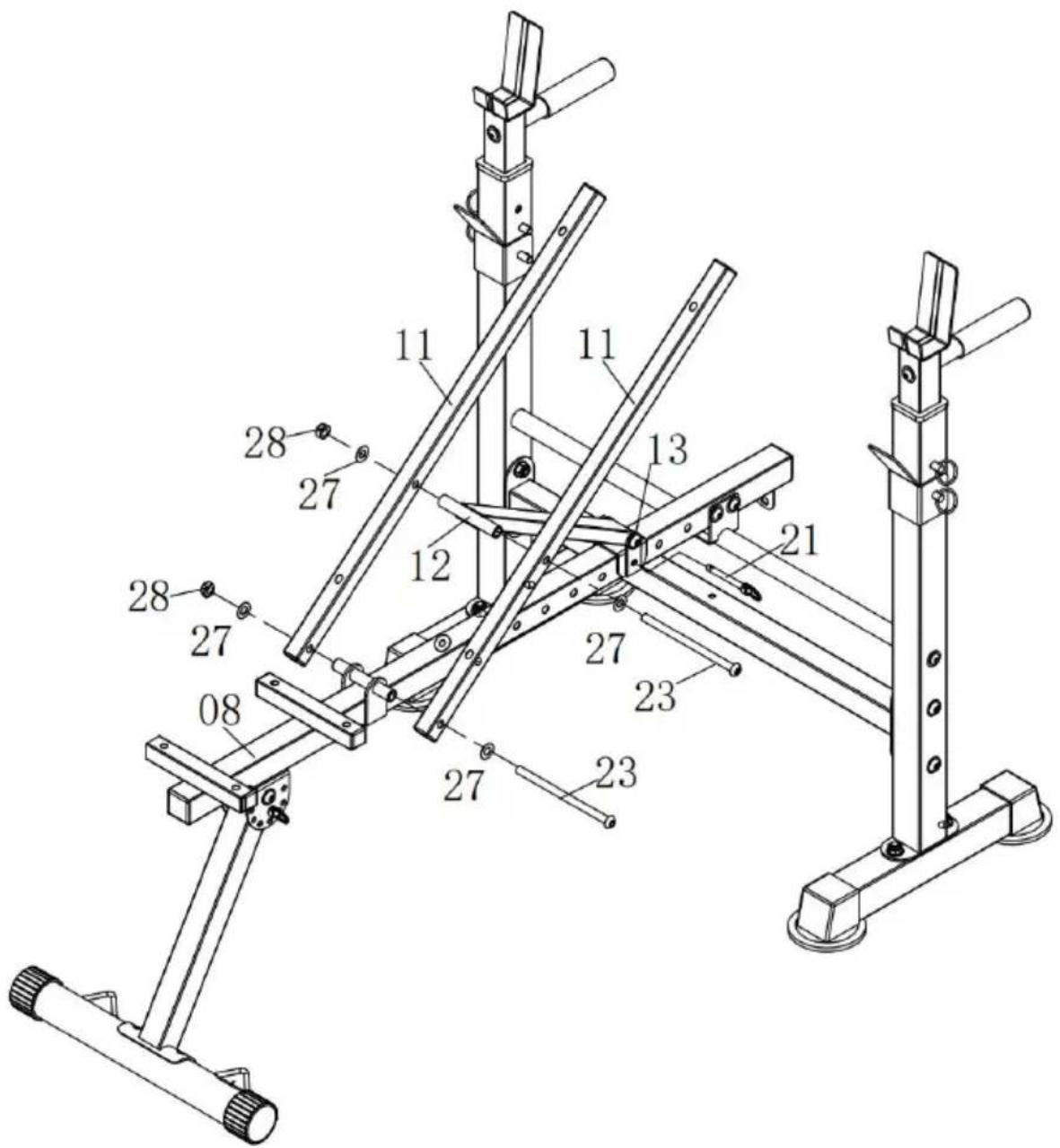

Stap 4:

Bevestig twee ondersteunende buizen voor de rugleuning (11) aan de gelaste stang van het hoofdframe (08) en zet deze vast met één inbusbout (23), twee platte ringen (27) en één nylon moer (28). Plaats de verstelbare rugleuningbuis (12) in het midden van de rugleuningsteunbuizen (11) en plaats één inbusbout (23), twee platte ringen (27) en één nylon moer (28) om deze vast te zetten. Bevestig het verstelbare stuk (13) aan het gat van het hoofdframe (0 behulp van de borgpen (21))

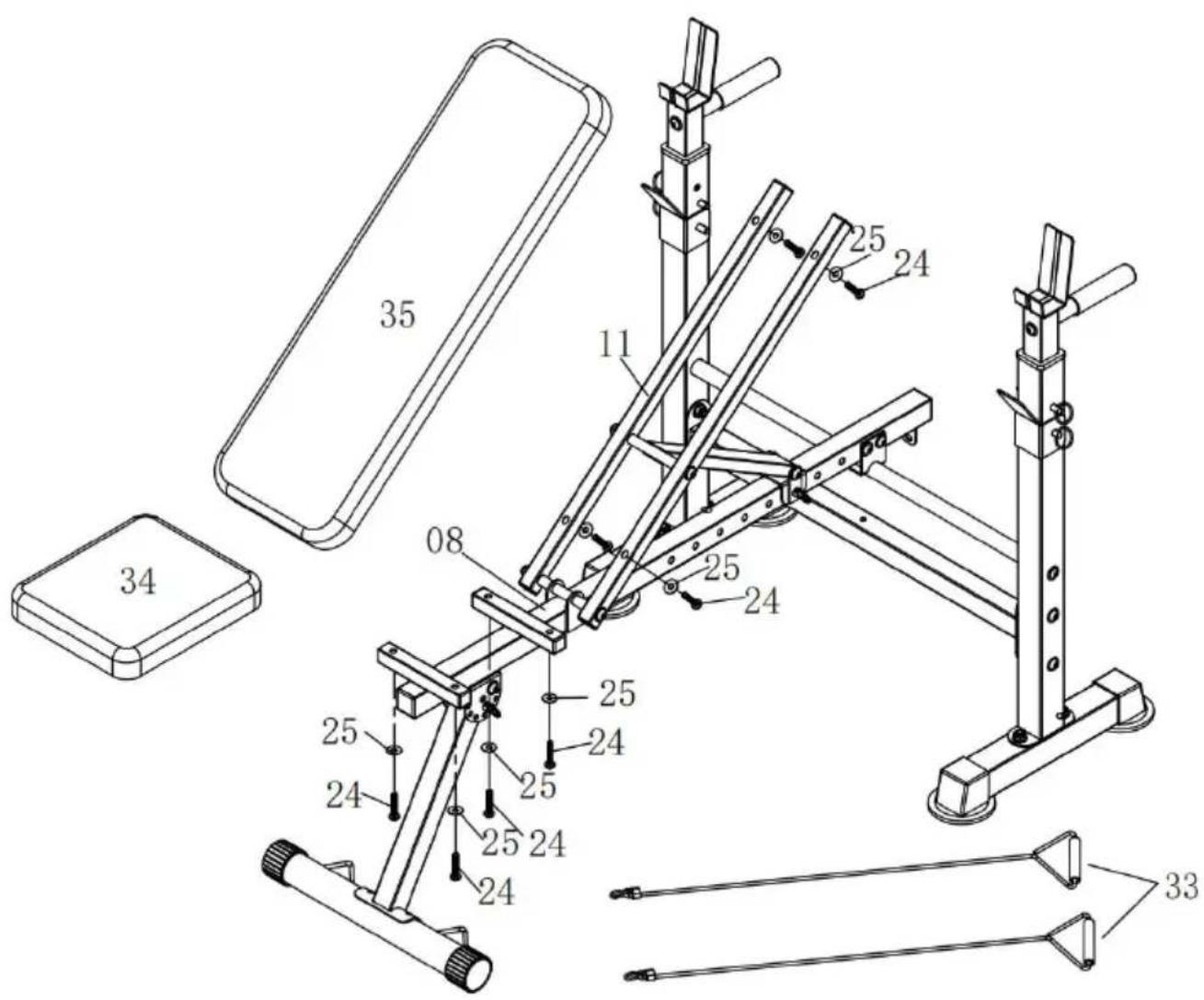

Bevestig het zitkussen (34) aan het hoofdframe (08) met behulp van inbusbouten (24) en vier platte ringen (25).

Bevestig het rugleuningkussen (35) aan de ondersteunende buizen van rugleuning (11) met behulp van vier inbusbouten (24) en vier platte ri (25).

Bevestig twee touwen (33) aan de voorste basisbuis (10).

35 11 25 24 08 25 24 25 24 25 24 24 33 34

HET MONTAGEPROCES IS NU VOLTOOID.

Voor uw veiligheid, draai de schroef vast en stel deze in op de juist positie.

Controleer en test het apparaat visueel en functioneel nadat de monta voltooid.

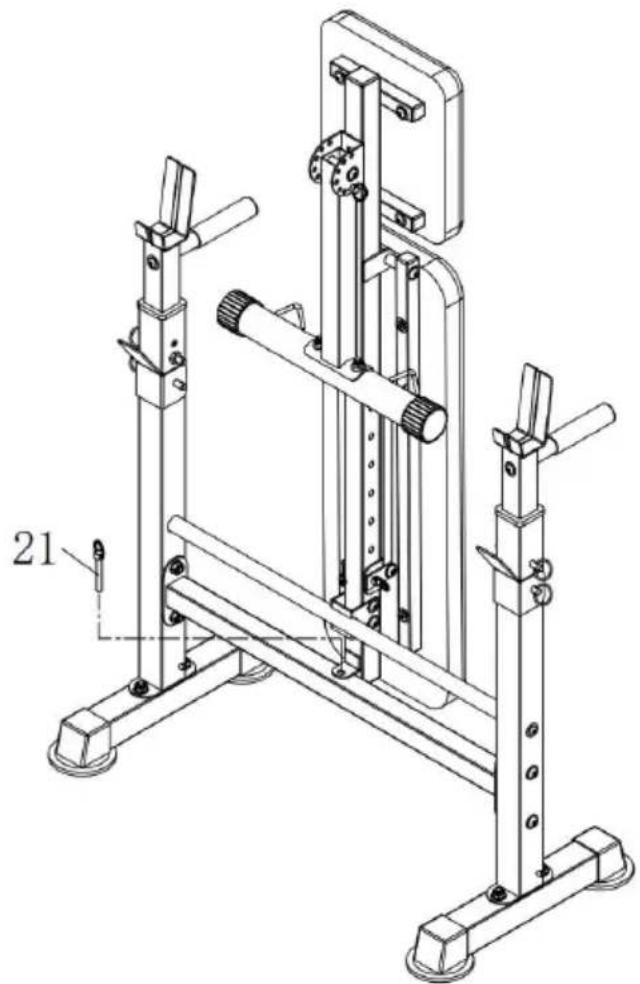

Stap 6: De volgende afbeelding toont de opgevouwen toestand van h product, dat vergrendeld kan worden door grendel 21 na vouwen

OPMERKING : Het maximale draagvermogen voor dit product is 600272 kg. Slechts één persoon mag dit stuk apparatuur tegelijk gebruikel

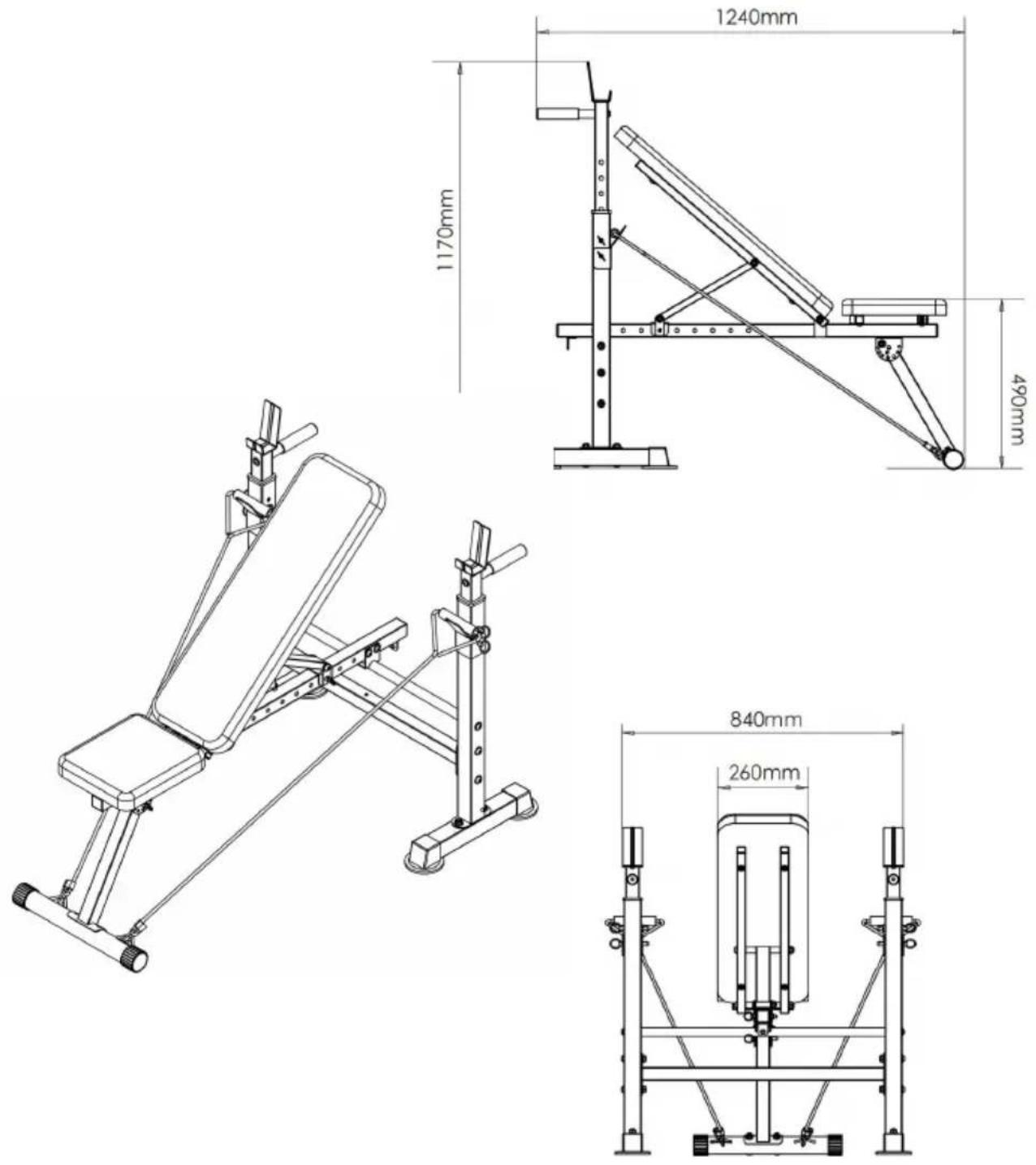

Product size chart

1. Veeg het oppervlak af met een natte katoenen doek.
2. Controleer de schroeven regelmatig, elke 3 maanden, op losdraaien vastdraaien van de schroeven
