Grundzahlung Gewichtheberbett

MODELL: SJ7820

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubiete "Sparen Sie die Hälfte", "Halber Preis" oder andere ähnliche Ausdrücke, die wir nur verwenden

stellt eine Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkz erzielen können

mit uns im Vergleich zu den großen Top-Marken und bedeutet nicht unbedingt, Abde- alle von uns angebotenen Werkzeugkategorien. Wir möchten Sie bitten, zu überprüfe sorgfältig

wenn Sie bei uns eine Bestellung aufgeben, wenn Sie tatsächlich Speichern Hälfte im Vergleich mit den Top-Großmarken.

MODELL: SJ7820

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfäß durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbildes des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es

Technologie- oder Software-Updates für unser Produkt gibt.

Vielen Dank, dass Sie sich für dieses Produkt.

Lesen Sie vor der Anwendung bitte alle Hinweise sorgfältig durch. Die Informationen helfen Ihnen dabei, optimale Ergebnisse zu erzielen.

Operation safety

WARNUNG:

Bitte lesen Sie alle Anweisungen, bevor Sie dieses Produkt verwenden

Es liegt in der Verantwortung des Eigentümers, sicherzustellen, dass a Benutzer dieses Produkts über alle Warnungen und Vorsichtsmaßnahme informiert sind.

• Verwenden Sie es nicht, wenn Sie schwanger sind
• Konsultieren Sie Ihren Arzt, bevor Sie mit einem Trainingsprogramm beginnen.
• Lesen Sie alle Anweisungen, bevor Sie dieses Produkt verwenden.
• Halten Sie Kinder und Haustiere während der Benutzung von der Sit-Up-Bank fern. Kinder sollten das Produkt nicht ohne Aufsicht eines Erwachsenen verwenden.
• Überprüfen Sie vor jedem Gebrauch dieser Sit-Up-Bank alle Teile ur ziehen Sie sie fest.
• Reinigen Sie das Gerät nur mit feuchten Tüchern. Verwenden Sie k Reinigungsmittel. Bei Fragen wenden Sie sich bitte an den Kundendier

• Dieses Produkt sollte bei der Verwendung auf einer ebenen Fläche platziert werden.
  bei Bedarf eine Anti-Rutsch-Matte unter der Maschine.

• Bitte tragen Sie bei der Verwendung dieses Produkts geeignete Klei

• Verwenden Sie es nicht, wenn es nicht funktioniert oder Teile nicht zusammengebaut sind.

- Wenn Sie Schmerzen in der Brust, Übelkeit, Schwindel oder Kurzatmigkeit verspüren, sollten Sie das Training sofort abbrechen und Ihren Arzt konsultieren, bevor Sie fortfahren.

• Stellen Sie vor der Verwendung immer sicher, dass Ihr Produkt auf festen, harten und ebenen Oberfläche steht.
  · Bewahren Sie unbenutzte Geräte außerhalb der Reichweite von Kind auf und lassen Sie niemanden

mit der Ausrüstung nicht vertraut, um sie zu verwenden. Dieses Werk ist gefährlich in den Händen

von ungeschulten Benutzern.

- Bei der Verwendung des Produkts müssen Zuschauer einen Abstand 3 Metern einhalten, um versehentliche Verletzungen zu vermeiden.

1. Anfängern wird empfohlen, mit weniger Wiederholungen zu beginnen beispielsweise 5 Wiederholungen als 1 Satz und fügen Sie nach und Wiederholungen hinzu.
2. Bitte treiben Sie eine halbe Stunde vor/nach dem Essen und eine Stunde vor dem Schlafengehen keinen Sport.
3. Bitte machen Sie Trainingspläne.

Part List

No	Description	Qty	No	Description	Qty
01	Rear Base Tube	2	19	Foam Grip	2
02	Rear Upright	2	20	Lock Pin Φ10x65mm	4
03	Rear Cross Tube	1	21	Lock Pin Φ8x65mm	2
04	Adjustable Upright Tube	2	22	Allen Bolt M10x65mm	6
05	Main Frame Supporting Tube	1	23	Allen Bolt M10x165 m	2
06	Handle Bar	2	24	Allen Bolt M8x40 m	8
07	Weight Rest	2	25	Flat Washer M8	18
08	Main Frame	1	26	Allen Bolt M8x20 mm	4
09	Front Upright	1	27	Flat Washer M10	20
10	Front Base Tube	1	28	Nylon Nut M10	12
11	Backrest Supporting Tube	2	29	Carriage Bolt M10x65mm	4
12	Backrest Adjustable Tube	1	30	Allen Bolt M8x55mm	2
13	Adjustable Piece	1	31	Nylon Nut M8	4
14	Round End Cap 50mm	2	32	Carriage Bolt M8x65mm	2
15	End Cap 38x38mm	2	33	Rope	2
16	End Cap 25x25mm	8	34	Seat Cushion	1
17	Square End Cap 50x50mm	4	35	Backrest Cushion	1
18	Spacer	2	36	Round End Ca 25mm	2

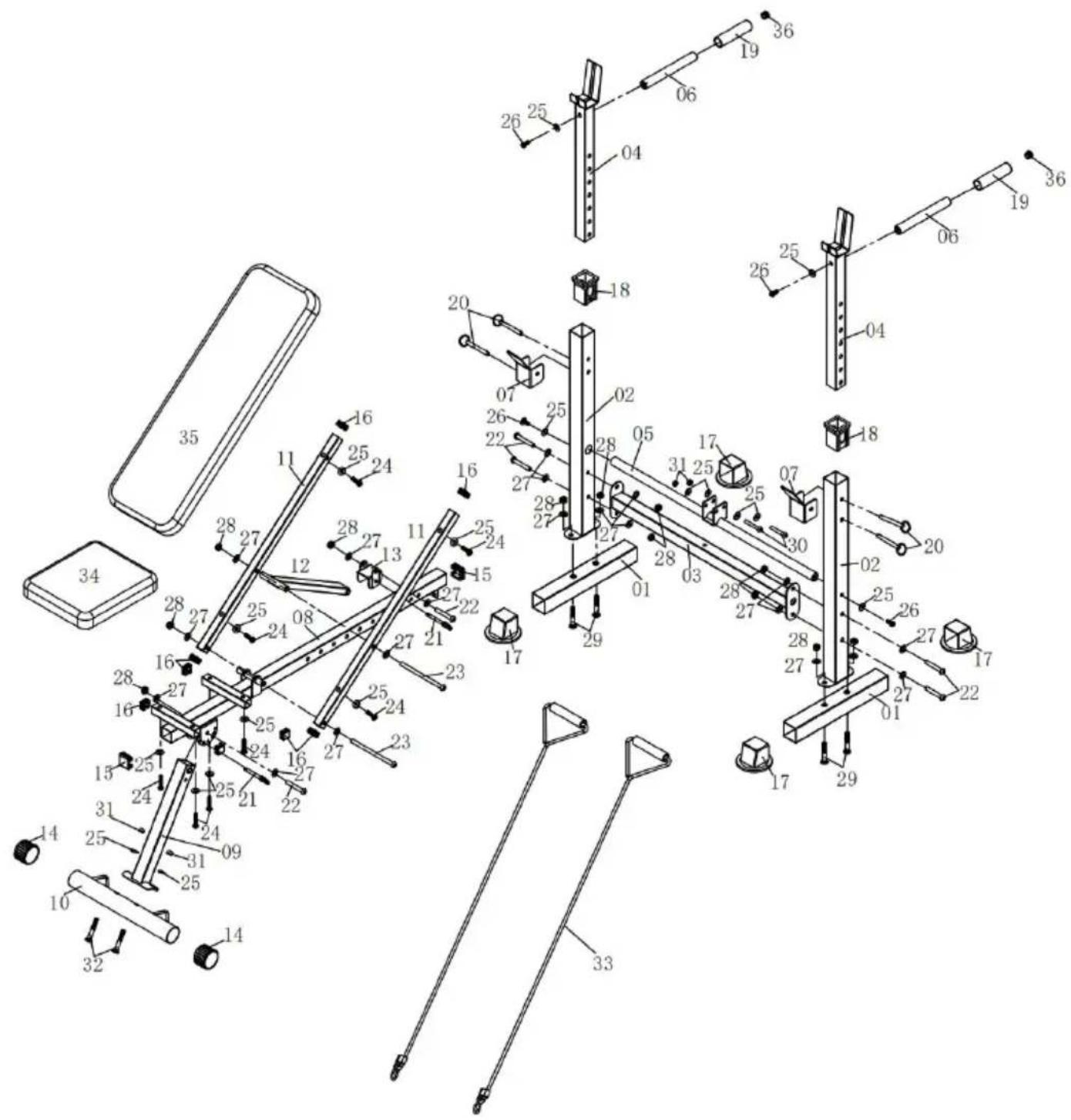

Explosionszeichnung

Bitte beachten Sie, dass nicht alle Teile und Hardware, die Sie hier während Ihres Aufenthalts verwendet werden.

Zusammenbau der Maschine, da diese teilweise bereits vorinstalliert sin

HINWEIS: Um eine Fehlausrichtung durch zu festes Anziehen zu vermeiden, verwenden Sie jetzt bitte keinen Schraubenschlüssel.

Durch Festziehen mit der Hand wird eine einfache Montage gewährleis. Das Anziehen mit dem Schraubenschlüssel sollte nach der Montage al Teile erfolgen, um sicherzustellen, dass alle Muttern, Schrauben und T vor der Verwendung fest sitzen.

Mit Hilfe eines Assistenten.

Assembly

Schritt 1:

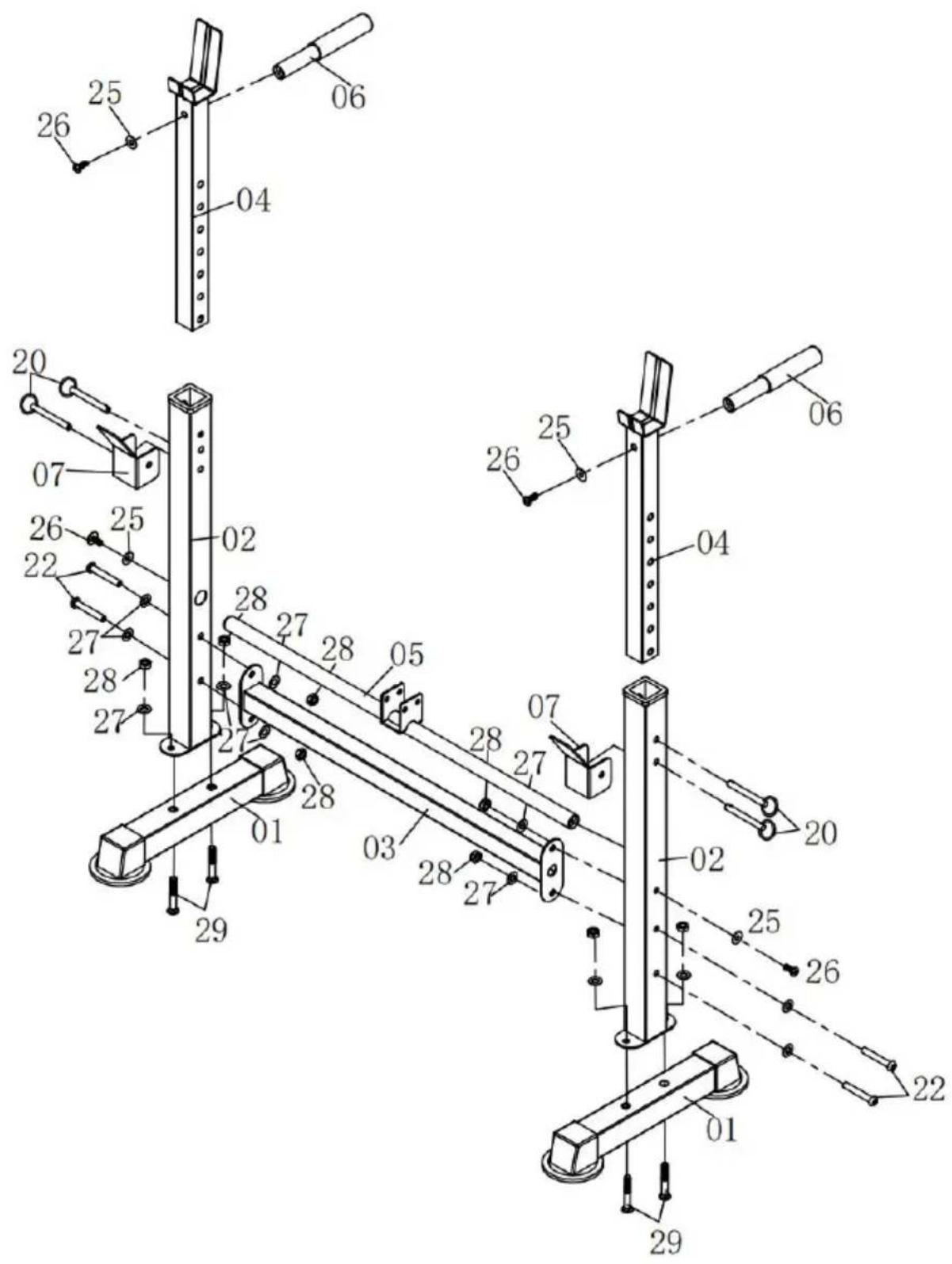

A) Befestigen Sie zwei hintere Pfosten (02) an zwei hinteren Basisroh (01) mit insgesamt vier Schlossschrauben (29).

vier Unterlegscheiben (27) und vier Nylonmuttern (28).

B) Stecken Sie das Hauptrahmenstützrohr (05) in die Öffnung der bei hinteren Pfosten (02) und sichern Sie sie mit

mit zwei Inbusschrauben (26) und zwei Unterlegscheiben (25) von auß

C) Befestigen Sie das hintere Querrohr (03) an den hinteren Pfosten und befestigen Sie es mit insgesamt vier Inbusschrauben (22).

acht Unterlegscheiben (27) und vier Nylonmuttern (28).

D) Stecken Sie die verstellbaren Pfostenrohre (04) in die hinteren Pfo: (02), wählen Sie das entsprechende Loch

Positionieren Sie dann den Verriegelungsstift (20), befestigen Sie die Gewichtsablage (07) an den hinteren Pfosten (02) und stecken Sie da den Verriegelungsstift (20) ein. Befestigen Sie die Griffstange (06) mit Inbusschraube (26) und einer Unterlegscheibe (25) an den verstellbarer Pfostenrohren (04). Wiederholen Sie diesen Vorgang auf der anderen Seite.

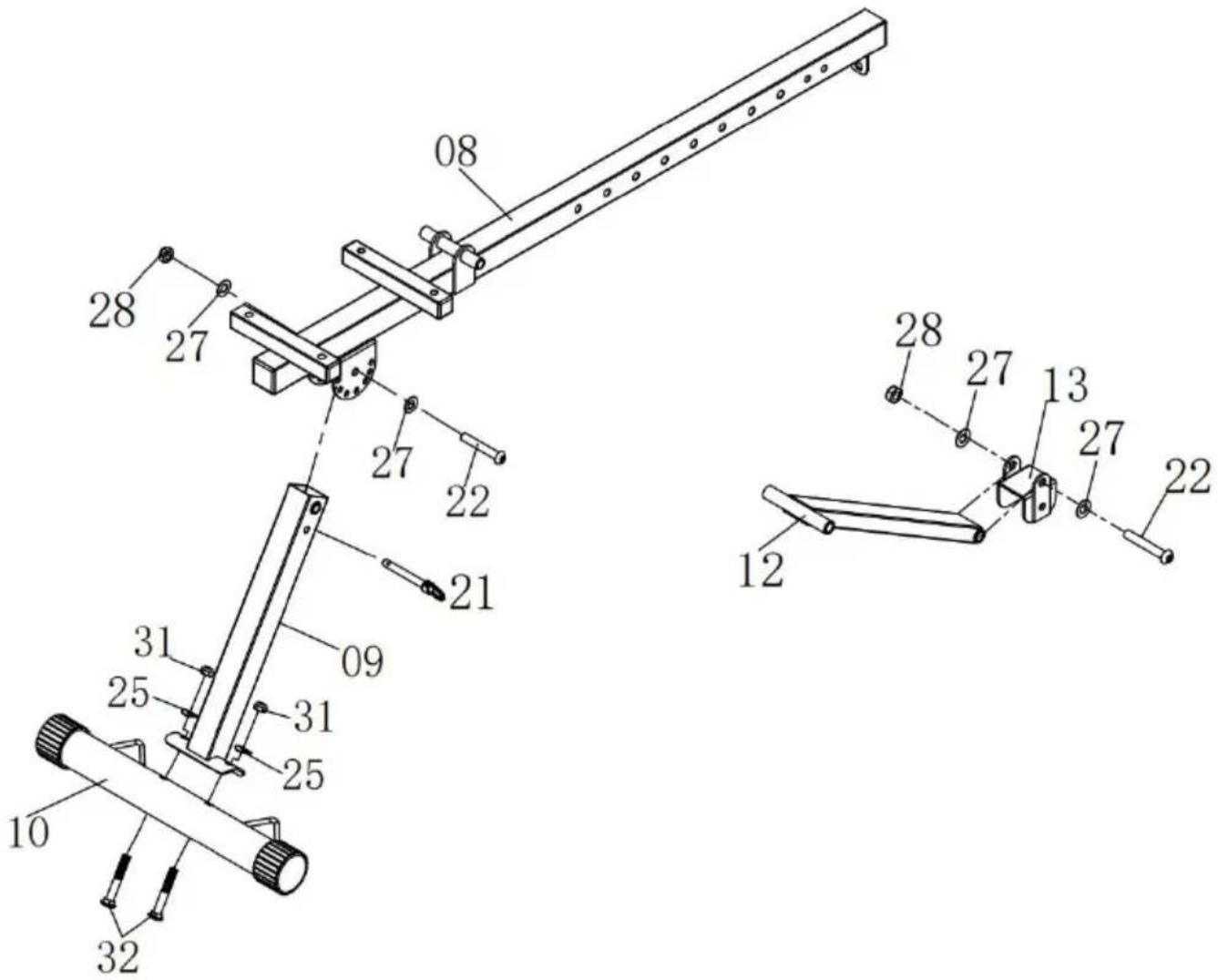

A) Befestigen Sie den vorderen Pfosten (09) mit zwei Schlossschraube (32), zwei Unterlegscheiben (25) und zwei Nylonmuttern (31) am vorde Basisrohr (10). Befestigen Sie den vorderen Pfosten (09) mit einer Inbusschraube (22), zwei Unterlegscheiben (27) und einer Nylonmutter an der Vorderseite des Hauptrahmens (08) und stecken Sie dann den Verriegelungsstift (21) ein.
B) Stecken Sie das verstellbare Rückenlehnenrohr (12) mit einer Inbusschraube (22) in das verstellbare Teil (13).

zwei flache Unterlegscheiben (27) und eine Nylonmutter (28).

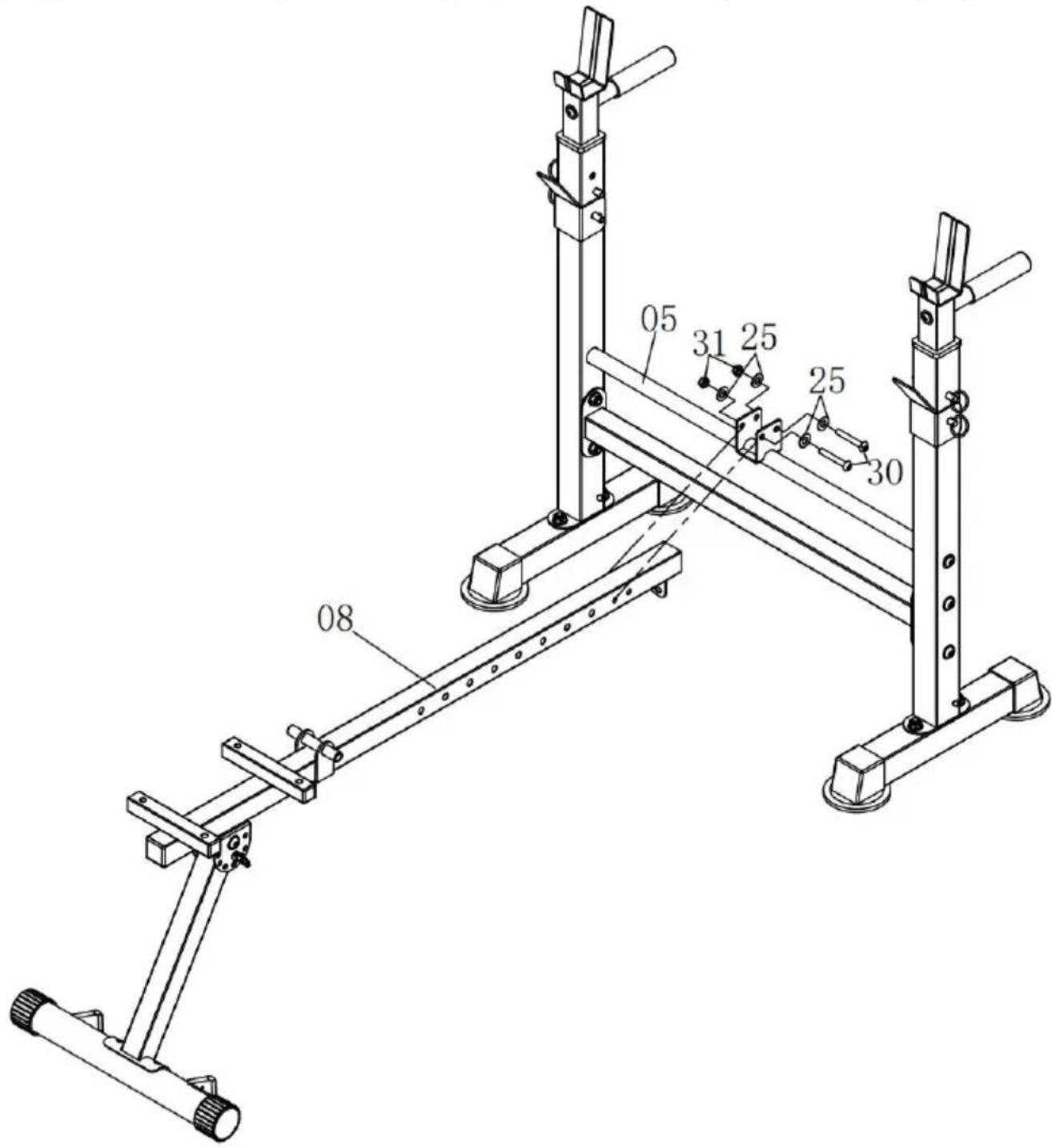

Befestigen Sie die Rückseite des Hauptrahmens (08) mit zwei Inbusschrauben am Hauptrahmenstützrohr (05).

(32), vier Unterlegscheiben (25) und zwei Nylonmuttern (31).

05 31 25 25 30 08

Schritt 4:

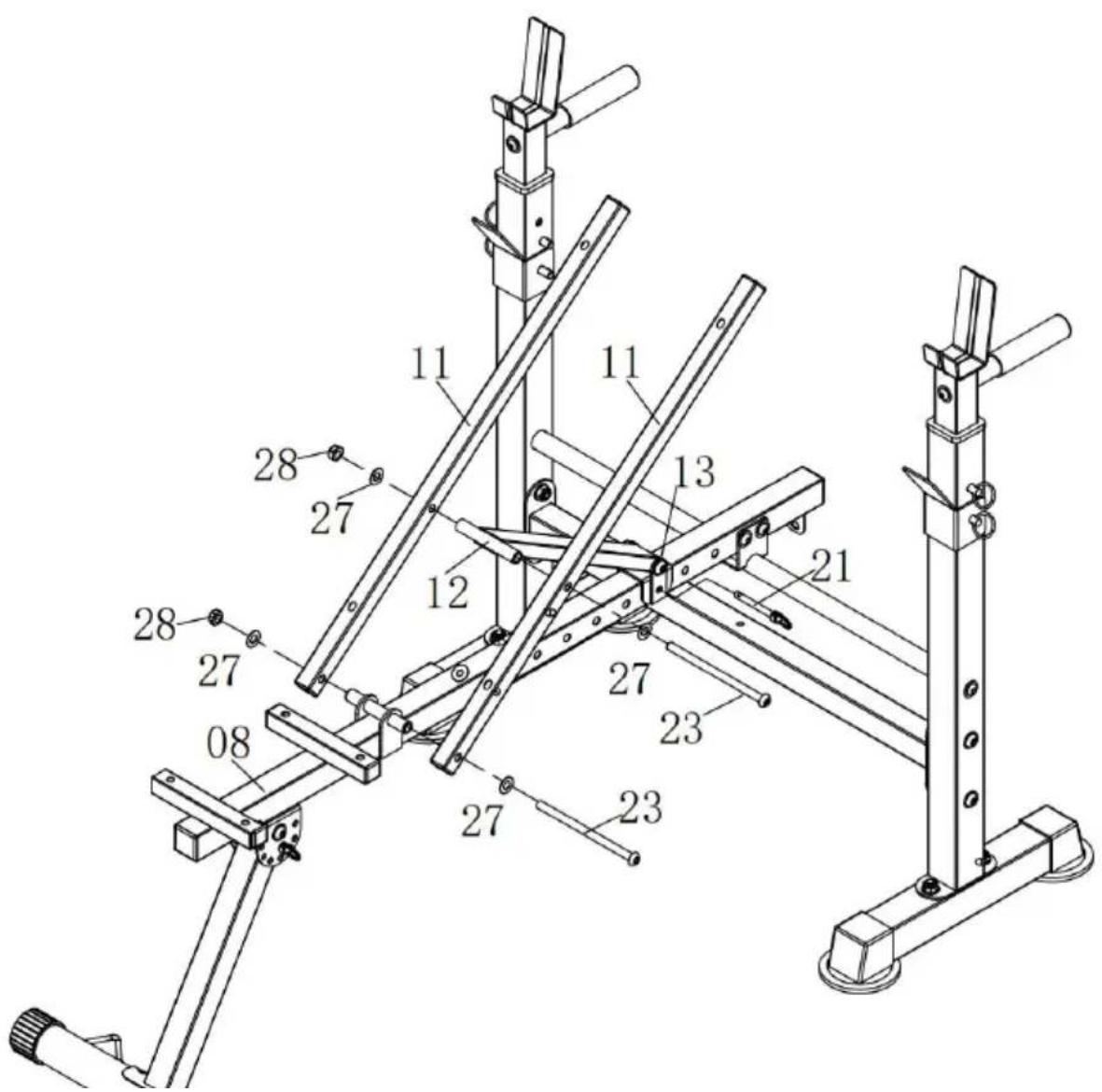

Befestigen Sie zwei Rückenlehnenstützrohre (11) an der geschweißten Stange des Hauptrahmens (08) und sichern Sie sie mit eine Inbusschraube (23), zwei Unterlegscheiben (27) und eine Nylonmutter (28).

Platzieren Sie das verstellbare Rückenlehnenrohr (12) in der Mitte der Rückenlehnenstützrohre (11) und setzen Sie zur Befestigung eine Inbusschraube (23), zwei Unterlegscheiben (27) und eine Nylonmutter (ein.

Befestigen Sie das verstellbare Teil (13) mit dem Sicherungsstift (21) Öffnung des Hauptrahmens (08).

Befestigen Sie das Sitzkissen (34) mit vier Inbusschrauben (24) und v Unterlegscheiben (25) am Hauptrahmen (08).

Befestigen Sie das Rückenpolster (35) mit vier Inbusschrauben (24) ur vier Unterlegscheiben (25) an den Rückenstützrohren (11).

Befestigen Sie zwei Seile (33) am vorderen Basisrohr (10).

35 11 25 24 25 24 08 25 24 25 24 25 24 24 33 34

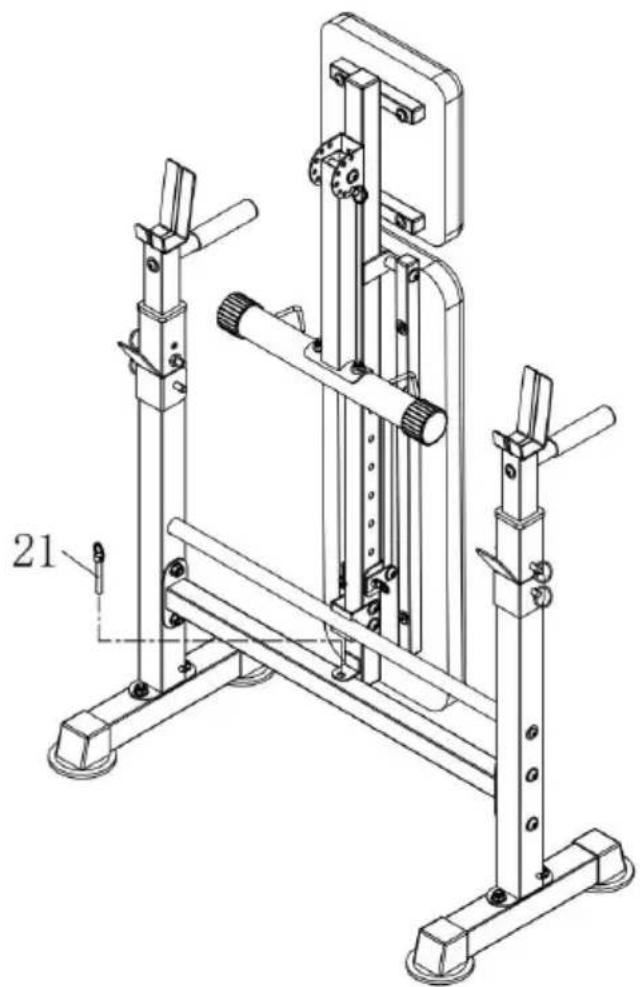

DER MONTAGEVORGANG IST JETZT ABGESCHLOSSEN.

Bitte ziehen Sie zu Ihrer Sicherheit die Schraube fest und bringen Sie die entsprechende Position.

Bitte führen Sie nach Abschluss der Montage eine Sicht- und Funktionsprüfung des Geräts durch und testen Sie es.

Schritt 6: Die folgende Abbildung zeigt den gefalteten Zustand des Produkts, der verriegelt werden kann durch Riegel 21 nach dem Einklappen

NOTIZ : Die maximale Gewichtskapazität für dieses Produkt beträgt 60 lbs oder 272 kg. Dieses Gerät sollte jeweils nur von einer Person verwendet werden.

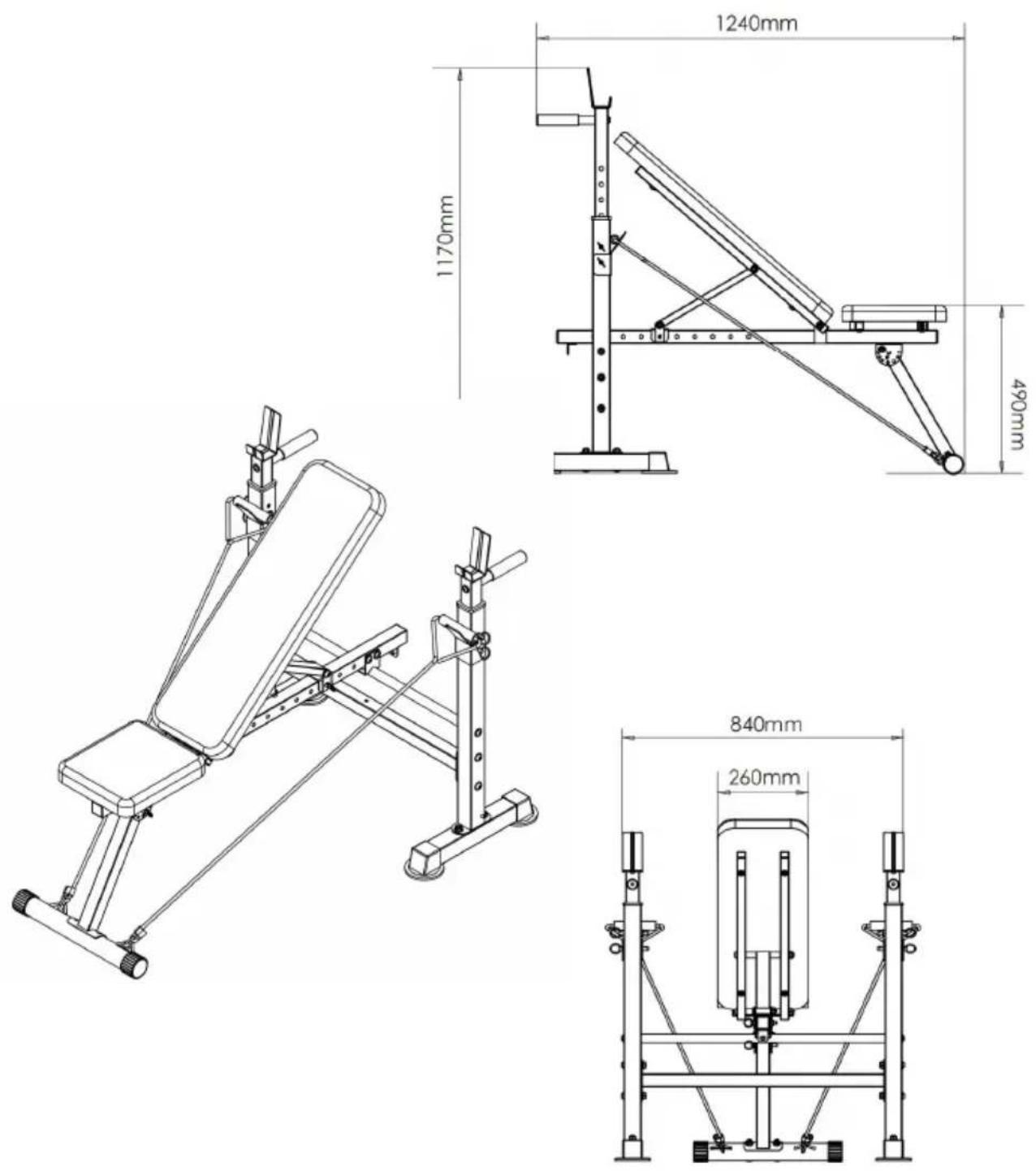

Product size chart

1. Wischen Sie die Oberfläche mit einem feuchten Baumwolltuch ab.
2. Überprüfen Sie die Schrauben regelmäßig alle 3 Monate auf Locke und ziehen Sie die Schrauben fest

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai, 200.000 CN.

Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA

STREETEASTWOOD

NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anal Ort, Rancho Cucamonga, CA 91730
