Producttype	Elektrische betonstaalbuigmachine
Merk	Vevor
Model	RN-22
Voeding	AC 220-240V 50Hz of AC 120V 60Hz (afhankelijk van versie)
Vermogen	1500 W
Brutogewicht	33,6 kg
Nettogewicht	20,8 kg
Maximale diameter betonstaal	20 mm
Minimale diameter betonstaal	6 mm
Buigsnelheid	≤ 4 seconden
Type hydraulische olie	Olie ISO VG46 (bijv. Shell Tellus 46)
Inhoud olietank	Vullen tot aan de rand van het dopgat
Belangrijkste functies	Buigen van stalen betonstaal
Onderhoud en reiniging	Dagelijkse reiniging, controle van het oliepeil, jaarlijkse olieverversing, vervanging van koolborstels elke 200 uur
Veiligheid	Draag veiligheidsbril, handschoenen, houd bezoekers op afstand, stekker uittrekken voor onderhoud
Onderdelen en repareerbaarheid	Koolborstels, buigblokken, bouten, afdichtingen
Algemene informatie	Elektronische garantie op www.vevor.com/support

Veelgestelde vragen - RN-22 Vevor

Wat is de maximale diameter betonstaal die de RN-22 kan buigen?

De maximale diameter is 20 mm voor stalen betonstaal.

Welke hydraulische olie gebruiken en hoe het peil controleren?

Gebruik een hydraulische olie van kwaliteit ISO VG46 (bijv. Shell Tellus 46). Om het peil te controleren, verwijder de oliedop bij koude en zorg dat de olie tot aan de bodem van het dopgat komt.

Hoe koolborstels vervangen?

Haal de stekker uit het apparaat, schroef de dopjes van de borstels los, verwijder versleten borstels (minder dan 6 mm) en vervang door nieuwe. Controleer elke twee maanden of elke 200 uur gebruik.

Hoe lucht uit het hydraulische systeem verwijderen na een olieverversing?

Na het vullen met olie, kantel de buigmachine voorzichtig in beide richtingen en zet hem dan weer horizontaal. Herhaal totdat alle luchtbellen zijn verwijderd.

Wat is de voedingsspanning van de RN-22?

Er zijn twee versies: AC 220-240V 50Hz en AC 120V 60Hz. Controleer het typeplaatje.

Hoe het apparaat opwarmen bij koud weer?

Bedien de trekker om de zuiger uit te schuiven en laat los, herhaal 15 tot 20 keer gedurende 30 tot 60 seconden zodat de olie de juiste viscositeit bereikt.

Welke veiligheidsmaatregelen zijn essentieel?

Draag altijd een veiligheidsbril en handschoenen. Houd bezoekers op afstand, haal de stekker uit het gereedschap voor onderhoud en gebruik het apparaat niet in de regen.

Hoe vaak moet de hydraulische olie worden ververst?

De olie moet minstens één keer per jaar worden ververst, of vaker als deze vuil lijkt. Volg de volledige verversingsprocedure.

Wat te doen als het buigvermogen afneemt?

Controleer eerst het oliepeil en de staat van de koolborstels. Als de motor oververhit raakt, laat het apparaat dan afkoelen. Zorg dat de spanning correct is.

Hoe de aanslag instellen voor een herbruikbare buighoek?

Maak bij de eerste buiging een markering op de verstelbare dop op de gewenste hoek. Draai bij volgende buigingen de aanslag tot aan die markering om dezelfde hoek te herhalen.

GEBRUIKSAANWIJZING RN-22 Vevor

We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden. Bespaar de helft, 'Halve prijs' of andere soortgelijke uitdrukkingen die door ons worden gebruikt, vertegenwoordigen slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat ze alle categorieën van aangeboden gereedschappen dekken. Wij verzoeken u vriendelijk om bij het plaatsen van een bestelling bij ons goed na te gaan of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

ELEKTRISCHE WAPENINGSBUIGER

Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op: Technische

ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van de gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw zullen informeren als er technologie- of software-updates zijn voor ons product.

VEILIGHEIDSINSTRUCTIES

Gebruik

Gebruik NRB-22 NRB-25 RB-16 RN-22 NRB-32 wapeningsbuiger op beton

Alleen wapeningsstaven.

Beperk het gebruik tot de aangewezen materialen

Gebruik de machine niet om zeer harde wapening te buigen. De harde wapening kan breken

en zal ook het gereedschap beschadigen. Probeer geen wapeningsstaven te buigen.

Harder, dikker of dunner dan gespecificeerd

Gebruik oogbescherming

Draag tijdens het rijden een veiligheidsbril, een veiligheidsbril met zijschermen of een gelaatsscherm.

met behulp van buiger.

Zorg voor veiligheidsbarrières

Plaats veiligheidsschermen om collega's te beschermen tegen mogelijke rondvliegende uiteinden. Plaats

veiligheidsschermen onder de wapening bij het werken op hoge plaatsen.

Bescherm uzelf tegen elektrische schokken

Om mogelijke elektrische schokken te voorkomen, mag u de snijder niet hanteren met natte handen of

gebruik de snijder niet in de regen of op vochtige plaatsen. Houd rekening met alle elektriciteitsleidingen, elektrische

circuits en andere gevaren waarmee contact kan worden gemaakt, vooral als dat het geval is

onder het oppervlak of anderszins aan het zicht onttrokken.

Koppel het gereedschap los

Koppel de snijder los van het stopcontact wanneer deze niet in gebruik is en vóór reiniging, afstelling

of onderhoud. Haal de stekker niet uit het stopcontact door aan het snoer te trekken.

Controleer altijd of de schakelaar op UIT staat voordat u de stekker in het stopcontact steekt.

Pas op voor het milieu

Gebruik de snijder niet in de aanwezigheid van brandbare materialen (bijv. verf,

verdunner, aardolieproducten, lijmen).

Gebruik de snijder niet in een goed verlichte en vrij van obstakels ruimte. De exploitant moet te allen tijde aandacht hebben voor de frees, wapening en omgeving.

Draag geschikte kleding

Draag geen losse kleding, bungelende voorwerpen of sieraden. Houd lang haar in bedwang. Het gebruik van een veiligheidshelm en laarzen met rubberen zolen wordt aanbevolen. Als er veiligheidshandschoenen worden gedragen, let er dan vooral op dat de handschoenen niet bekneld raken in bewegende delen.

Houd bezoekers op afstand

Houd alle bezoekers op een veilige afstand van de werkplek om bescherming te bieden en afleiding van de operator te voorkomen.

Onderhoud de snijder met zorg

Inspecteer de frees voor elke toepassing. Defecte of losse messenblokken kunnen resulteren in persoonlijk letsel. Houd het handvat droog, schoon en vrij van olie en/of vet. Houd behuizing en zuiger vrij van vuil en ijzervijlsel. Controleer dat er geen schroeven of bouten los zitten of ontbreken. Volg de instructie voor onderhoud. Inspecteer de schakelaar, het snoer, de stekker en eventuele verlengkabels regelmatig.

Zorgvuldig bewaren

Wanneer u de buigmachine en accessoires niet gebruikt, bewaart u ze op een droge plaats die niet toegankelijk is voor onbevoegden.

PARAMETERLIJST

	NRB-22 NR	B-25 RB-16Model		RN-22 NR	B-32
Wattage(W)	1500	1500	1000 1500		2000
GW (kg)	21.38		11.73 33.6	2022.94
NW (kg)	22.2	23.65	12.23	20.8	34.6
Snijnsnelheid	y4s	y4s	y4s	y4s	y5s
Maximale wapening	22 mm 25	mm 16 mm	20 mm 32 mm
Min wapening	12 mm 10	mm 6 mm		6 mm 20	mm

Opmerking: Er zijn twee versies van de spanning van het bovenstaande productmodel, respectievelijk AC220-240V 50Hz en 120V 60Hz, zie het typeplaatje voor informatie over het product.

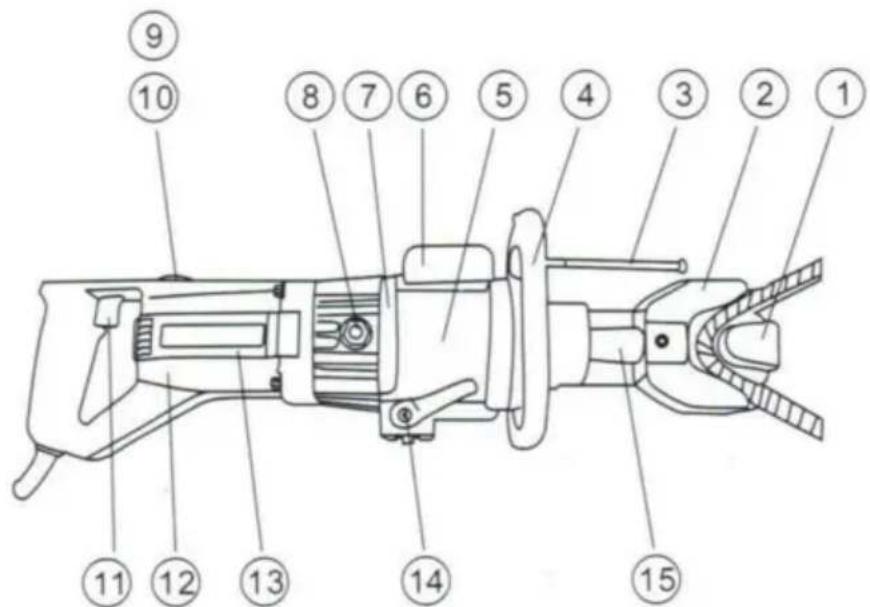

ONDERDELEN EN SPECIFICATIES

NEE.		NEE.DEEL NAADMEEL NAAM
1	Hoofd	9	Koolborstelhouder
2	Buig blokken	10	Koolborstel
3	Verstelbare stop	11	Schakelaar
4	Zijhandgreep (afneembaar)	12	Plastic故居
5	Cilinder	13	Motor
6	Olie geval	14	Schakelaar
7	Pomp geval	15	buigende zuiger
8	Olie-plug

INSTRUCTIES

Let op: Geeft gevaar aan dat kan leiden tot licht persoonlijk letsel en/of productschade.

Zorg: Geeft gevaar aan dat tot productschade zal leiden.

Controles voor gebruik

1. Controleer het oliepeil.
2. Controleer de staat van de buigblokken en of de bouten van de buigblokken goed vastzitten.
3. Controleer of de stroombron geschikt is voor de buigmachine.

LET OP: als de spanning te hoog is, zal de motor doorbranden. Als de spanning te laag is

Er wordt weinig of onvoldoende stroom gegenereerd. Gebruik nooit gelijkstroom.

1. Controleer of de voeding goed is geaard.

LET OP: Het niet aarden van de stroomvoorziening kan leiden tot een elektrische schok voor de exploitant.

1. Controleer of het snoer onbeschadigd is en of de stekker niet los zit.

Als er een verlengsnoer wordt gebruikt, zorg er dan voor dat deze onbeschadigd is en de juiste dikte heeft voor de lengte. Zie onderstaande tabel.

Kabellengte	110/115V	230V
	Kabelgrootte (AWG)	Nominale diameter
Tot 10 m (33 ft)	16	1,0 mm²
Tot 15 m (50 ft)	14	1,25 mm²
Tot 30 meter (100 voet)	10	1,5 mm²

1. Zorg ervoor dat de schakelaarvergrendeling UIT staat voordat u de stekker in het stopcontact steekt.

Opwarmen

Bij koud weer moet u de unit gedurende 30 tot 60 seconden opwarmen, zodat de hydraulische olie de juiste viscositeit bereikt. Haal de trekkerschakelaar over om de zuiger uit te schuiven en de last los te koppelen wanneer deze de volledige slag heeft bereikt. Herhaal dit 15 tot 20 keer.

Aanpassing van de stop

De verstelbare stopfunctie houdt de wapening gedurende 30-60 seconden in de opwarmeenheid bij koud weer, zodat de hydraulische olie de juiste temperatuur bereikt.

viscositeit. Trek aan de trekkerschakelaar om de zuiger uit te schuiven en de last los te koppelen wanneer dat het geval is

zijn volledige slag heeft bereikt, herhaal dit 15-20 keer.

Wanneer u voor de eerste keer buigt, kunt u een markering aanbrengen op de positioneringsschroef volgens de buighoek, zodat u dezelfde buighoek de volgende keer kunt instellen.

schroef volgens de buighoek, zodat u dezelfde buighoek de volgende keer kunt instellen.

hoek de volgende keer.

AANDACHTSPUNTEN

1. Dek de ventilatieopeningen niet af. LET OP: Als de openingen worden afgedekt, zal de motor oververhit raken en doorbranden.
2. Als de temperatuur van de hydraulische olie de 70°C (158°F) overschrijdt, zal het vermogen afnemen. Laat het apparaat afkoelen voordat u het weer in gebruik neemt. (Wees bijzonder voorzichtig in de zomer, wanneer het aluminium pomphuis sneller opwarmt.)
3. Als er een vermogensdaling wordt waargenomen en de motor ongewoon heet is, controleer dan de koolborstels.
4. Trek aan onderdeel #14 (klep) om de buigzuiger volledig terug te laten keren na elke buiging.

ONDERHOUD

REINIGEN

Maak de buigmachine dagelijks schoon, bij voorkeur direct na gebruik.

LET OP: Draag handschoenen om de handen te beschermen tegen metaalsplinters. Gebruik geen perslucht: bij het stralen met perslucht kunnen metaalvijlsel en/of stof in de ogen en ademhalingswegen binnendringen.

1. Koppel het apparaat los van de stroomvoorziening.
2. Veeg of borstel al het vuil en metaalvijlsel weg. Besteed bijzondere aandacht aan de onderste helft van de zuiger, waar vuil zich gemakkelijk ophoopt.

Controle van het oliepeil

Omdat de buigmachine hydraulisch wordt bediend, moet het oliepeil met regelmatige tussenpozen worden gecontroleerd, bij voorkeur elke dag. Als het oliepeil niet op het juiste niveau is, resulteert dit in een drukval en verlies van buigkracht.

Let op: Hydraulische olie is licht ontvlambaar. Uit de buurt houden van vonken en naakte vlam. Niet roken.

Let op: Hydraulische olie kan irritatie aan de ogen en de huid veroorzaken. Als het wordt ingenomen, kan het diarree en braken veroorzaken.

Bij oogcontact minimaal 15 minuten met schoon water spoelen en een arts raadplegen.

In geval van huidcontact, grondig wassen met zeep en water.

Bij inslikken onmiddellijk een arts raadplegen. Niet opzettelijk braken opwekken.

1. Pas de stop aan en maak drie of vier sneden, waarbij u precies noteert op welk punt de wapening feitelijk breekt.
2. Knijp een kort stuk wapening in en stop net voordat het afbreekt. Koppel het apparaat los van de stroombron.
3. Draai de unit, terwijl de gedeeltelijk afgesneden wapening op zijn plaats zit, zodat de olieplug zich boven bevindt. (Als het apparaat heet is, laat het dan afkoelen.)
4. Verwijder de olieplug en afdichtingsring (pakking).

Let op: Verwijder de olieplug nooit als de unit heet is, anders spuit er olie uit. 6. Controleer of de olie gelijk staat met de onderkant van het pluggat. (Dat wil zeggen dat de pompbehuizing vol is tot aan de rand). Als het oliepeil te laag is, vul dan hydraulische olie van gewicht 20 met anti-schuim en anti-slijtage eigenschappen. (ISO-viscositeitsklasse VG46. Bijv. Shell olie Tellus 46, Mobil olie DTE-25 of Esso Uni Power SQ46.)

1. Haal na het bijvullen de lucht uit het systeem. Kantel de frees voorzichtig in de lengte en zet hem weer horizontaal. Vul hem weer bij en kantel hem in de tegenovergestelde richting. Herhaal dit proces totdat alle lucht is afgezogen.

LET OP: De machine kan niet goed functioneren als de olie luchtbellen bevat.

1. Vervang de afdichtingsring (pakking) en plug. Sluit de snijder aan op de stroombron en serveer wapening volledig.

Olie vervanging

De hydraulische olie moet minstens een keer per jaar worden ververst, maar eerder als deze er vies uitziet.

1. Koppel het apparaat los van de stroombron. Verwijder de olieplug en pakking. Draai

buigmachine. De olie overdoen en in een geschikte opvangbak laten lopen. Wanneer de olie ophoudt, laat het water weglopen en kantel het apparaat naar achteren, zodat de olie die in het zuigerhuis zit, kan weglopen. Wanneer de behuizing leeg is, kantelt u de eenheid in de tegenovergestelde richting om de behuizing leeg te maken en resten in het pomphuis te verwijderen.

1. Vul het apparaat langzaam met verse olie, terwijl het afvoergat bovenaan zit. Stekker vervangen en lichtjes aanspannen. Sluit het apparaat aan op de stroombron en beweeg de zuiger twee of drie keer vooruit. Haal de stekker uit het stopcontact en verwijder de olieplug. Vul het oliepeil bij en vervang het plug. 3. Volg ten slotte de procedure voor het controleren van het oliepeil. (Stappen 2~8.)

Opmerking: Voer hydraulische olie af in overeenstemming met de plaatselijke regelgeving. Niet in de zee, rivier, meer of afvoeren gieten.

Vastheid van de bout

Controleer een keer per week of na elke 500 zaagsneden of alle bouten goed vastzitten, vooral de bouten waarmee de behuizing aan de cilinder is bevestigd. Losse bouten leiden tot vermogensverlies.

Koolborstels

Inspecteer de twee koolborstels minimaal een keer per twee maanden. (normaal

De levensduur van de borstel bedraagt 200 uur.

Zorg: Versleten borstels leiden tot vermogensverlies en kunnen ervoor zorgen dat de motor heet wordt en onherstelbare schade aan de commutator van het anker veroorzaken.

1. Koppel het apparaat los.
2. Schroef beide borstelkappen los en trek de koolborstels eruit.
3. Vervang de borstels als ze korter dan 6 cm zijn.

Fabrikant: Shanghai Xinmuye Youxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai 200000 CN.

Geïmporteerd door AUS: SIHAO PTY LTD. 1 ROKEVA STREET EASTWOOD NSW 2122 Australië

Geïmporteerd in de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Plaats, Rancho Cucamonga, CA 91730

Technische ondersteuning en e
