Tipo di prodotto	Piegatrice elettrica per barre d'armatura
Marca	Vevor
Modello	RN-22
Alimentazione	AC 220-240V 50Hz o AC 120V 60Hz (a seconda della versione)
Potenza	1500 W
Peso lordo	33,6 kg
Peso netto	20,8 kg
Diametro massimo della barra d'armatura	20 mm
Diametro minimo della barra d'armatura	6 mm
Velocità di piegatura	≤ 4 secondi
Tipo di olio idraulico	Olio ISO VG46 (es. Shell Tellus 46)
Capacità del serbatoio dell'olio	Riempire fino al bordo del foro del tappo
Funzioni principali	Piegatura di barre d'armatura in acciaio
Manutenzione e pulizia	Pulizia quotidiana, controllo del livello dell'olio, cambio olio annuale, sostituzione delle spazzole di carbone ogni 200 ore
Sicurezza	Indossare occhiali di sicurezza, guanti, tenere lontani gli astanti, scollegare prima della manutenzione
Ricambi e riparabilità	Spazzole di carbone, blocchetti di piegatura, bulloni, guarnizioni
Informazioni generali	Garanzia elettronica su www.vevor.com/support

Domande frequenti - RN-22 Vevor

Qual è il diametro massimo della barra d'armatura che può piegare il RN-22 ?

Il diametro massimo è di 20 mm per le barre d'armatura in acciaio.

Quale olio idraulico utilizzare e come controllare il livello ?

Utilizzare un olio idraulico di grado ISO VG46 (es. Shell Tellus 46). Per controllare il livello, rimuovere il tappo dell'olio a freddo e assicurarsi che l'olio raggiunga il fondo del foro del tappo.

Come cambiare le spazzole di carbone ?

Scollegare l'apparecchio, svitare i cappucci delle spazzole, rimuovere le spazzole usurate (meno di 6 mm) e sostituirle con nuove. Controllare ogni due mesi o ogni 200 ore di utilizzo.

Come spurgare l'aria dal sistema idraulico dopo un cambio olio ?

Dopo aver riempito d'olio, inclinare delicatamente la piegatrice in entrambi i sensi, poi riportarla in orizzontale. Ripetere fino a quando tutte le bolle d'aria non vengono espulse.

Qual è la tensione di alimentazione del RN-22 ?

Esistono due versioni: AC 220-240V 50Hz e AC 120V 60Hz. Controllare la targhetta.

Come riscaldare l'apparecchio con tempo freddo ?

Azionare il grilletto per estendere il pistone e rilasciarlo, ripetere 15-20 volte per 30-60 secondi affinché l'olio raggiunga la giusta viscosità.

Quali precauzioni di sicurezza sono essenziali ?

Indossare sempre occhiali di sicurezza e guanti. Tenere lontani gli astanti, scollegare l'utensile prima di qualsiasi manutenzione e non utilizzare l'apparecchio sotto la pioggia.

Con quale frequenza cambiare l'olio idraulico ?

L'olio deve essere cambiato almeno una volta all'anno, o più spesso se appare sporco. Seguire la procedura di cambio olio completa.

Cosa fare se la potenza di piegatura diminuisce ?

Controllare prima il livello dell'olio e lo stato delle spazzole di carbone. Se il motore si surriscalda, lasciare raffreddare l'apparecchio. Assicurarsi che la tensione sia corretta.

Come regolare il finecorsa per un angolo di piegatura ripetibile ?

Alla prima piegatura, fare un segno sul tappo regolabile all'angolo desiderato. Per le piegature successive, avvitare il finecorsa fino a quel segno per riprodurre lo stesso angolo.

MANUALE UTENTE RN-22 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

PIEGATRICE ELETTRICA PER BARRE D'ACCIAIO

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile utilizzata da noi rappresenta solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

PIEGATRICE ELETTRICA PER BARRE D'ACCIAIO

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.

ISTRUZIONI DI SICUREZZA

Utilizzo

Utilizzare la piegatrice per armature NRB-22 NRB-25 RB-16 RN-22 NRB-32 su calcestruzzo solo barre d'armatura.

Limitare l'uso ai materiali designati

Non utilizzare la macchina per piegare armature molto dure. Le armature dure potrebbero rompersi e danneggeranno anche lo strumento. Non tentare di piegare le armature.

Più duro, più spesso o più sottile di quelli specificati

Utilizzare una protezione per gli occhi

Indossare occhiali di sicurezza, occhiali di sicurezza con protezioni laterali o una visiera durante l'uso della piegatrice.

Fornire barriere di sicurezza

Erigere schermi di sicurezza per proteggere i colleghi da possibili estremità volanti. Posizionare uno schermo di sicurezza fatto di armatura quando si lavora in luoghi alti.

Protezione contro le scosse elettriche

Per evitare possibili scosse elettriche, non maneggiare la taglierina con le mani bagnate o utilizzare la taglierina sotto la pioggia o in luoghi umidi. Essere consapevoli di tutte le linee elettriche, circuiti e altri pericoli a cui si può venire in contatto, soprattutto quelli che sono sulla superficie o altrimenti nascosti alla vista.

Scollegare lo strumento

Scollegare la taglierina dalla presa quando non in uso e prima di pulire, regolare o effettuare la manutenzione. Non scollegare la spina dalla presa tirando il cordone. Controllare sempre che il blocco dell'interruttore sia su OFF prima di collegarlo.

Attenzione all'ambiente

Non utilizzare la taglierina in presenza di materiali infiammabili (es. vernici, diluenti, prodotti petroliferi, adesivi).

Non utilizzare la taglierina in un luogo poco illuminato e privo di ostacoli. L'operatore deve avere sempre una visuale libera della taglierina, dell'armatura e dell'area circostante.

Indossare un abbigliamento adeguato

Non indossare abiti larghi, oggetti pendenti o gioielli. Trattenere i capelli lunghi.

Si consiglia l'uso del casco di sicurezza e degli stivali con la suola in gomma. Se si indossano guanti di sicurezza, prestare particolare attenzione a che i guanti non si sporchino o si intrappolino nelle parti in movimento.

Tieni lontani i visitatori

Mantenere tutti i visitatori a distanza di sicurezza dall'area di lavoro per proteggerli e per evitare distrazioni dell'operatore.

Mantenere la taglierina con cura.

Ispezionare la taglierina prima di ogni applicazione. I blocchi coltelli difettosi o allentati potrebbero provocare lesioni personali. Mantenere la maniglia asciutta, pulita e priva di olio e/o grasso. Mantenere l'alloggiamento e il pistone liberi da sporco e limatura di ferro. Controllare che non ci siano viti o bulloni allentati o mancanti. Seguire le istruzioni per la manutenzione. Ispezionare regolarmente l'interruttore, il cavo, la spina e qualsiasi prolunga a intervalli regolari.

Conservare con cura.

Quando non in uso, conservare la piegatrice e gli accessori in un luogo asciutto dove non sia possibile l'accesso da parte di persone non autorizzate.

ELENCO PARAMETRI

	NRB-22 NR	B-25	RB-16	Modello	RN-22	NRB-32
Potenza (W)		15001500		1000 1500		2000
GW (kg)	21.38	22.94		11.73 33.6	20
NO (kg)	22.2	23.65		12.23	20.8	34.6
Velocità di taglio	y4s	y4s		y4s	y4s	y5s
Armatura massima	22 mm 25 mm	16 mm 20 mm		32 mm
Armatura minima	12mm10mm	6mm			6mm20mm

Nota: sono disponibili due versioni della tensione del modello di prodotto sopraindicato, rispettivamente AC220-240V 50Hz e 120V 60Hz. Consultare la targhetta dati per informazioni sul prodotto.

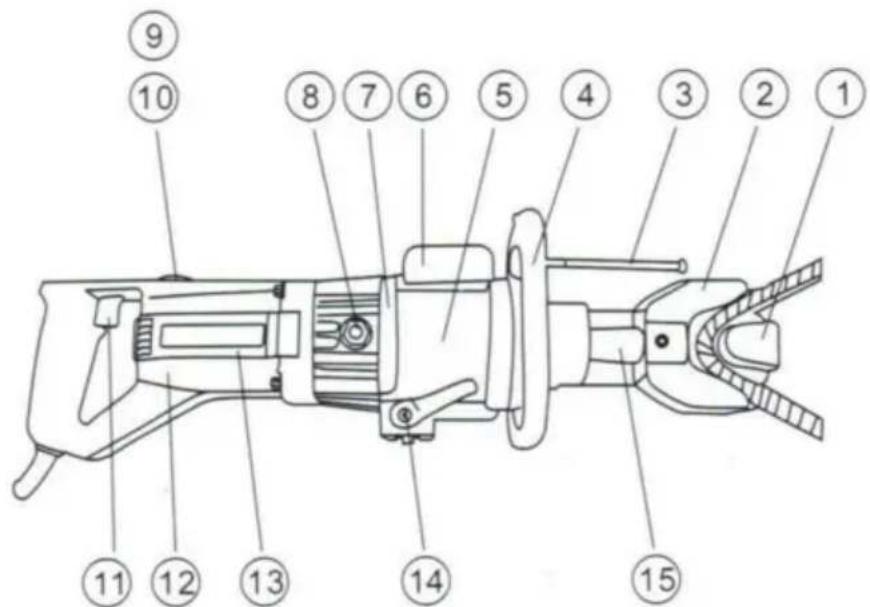

PARTI SPECIFICHE

NO.	NOME DELLE PARTI	NO.	NOME DELLE PARTI
1	Testa	9	Portaspazzole in carbone
2	Piegare i blocchi	10	Spazzola di carbone
3	Tappo regolabile	11	Interruttore
4	Maniglia laterale (staccabile)	12	Casa in plastica
5	Cilindro	13	Il motore
6	Casò dell'olio	14	Interruttore
7	Custodia della pompa	15	pistone piegabile
8	Tappo dell'olio

ISTRUZIONI

Attenzione: indica un pericolo che potrebbe provocare lesioni personali minori e/o danni al prodotto.

Cura: indica un pericolo che potrebbe causare danni al prodotto.

Controlli pre-utilizzo

1. Controllare il livello dell'olio. 2. Controllare le condizioni dei blocchi di piegatura e il serraggio dei relativi bulloni. 3. Verificare che la fonte di alimentazione sia adatta alla piegatrice.

ATTENZIONE: se la tensione è troppo alta, il motore si brucerà. Se la tensione è troppo bassa, verrà generata un'energia insufficiente. Non utilizzare mai alimentazione CC.

1. Verificare che l'alimentazione sia correttamente messa a terra.

ATTENZIONE: La mancata messa a terra dell'alimentazione può provocare scosse elettriche all'operatore.

1. Verificare che il cavo non sia danneggiato e che la spina non sia allentata.

Se si deve utilizzare un cavo di prolunga, assicurarsi che non sia danneggiato e che abbia lo spessore corretto per la lunghezza. Vedere la tabella seguente.

Lunghezza del cavo	110/115 V	230 V
	Dimensioni del cavo (AWG)	Diametro nominale
Fino a 10 m (33 piedi)	16	1,0 mm²
Fino a 15 m (50 piedi)	14	1,25 mm²
Fino a 30 m (100 piedi)	10	1,5 mm²

1. Prima di collegarlo, assicurarsi che il blocco dell'interruttore sia disattivato.

Riscaldamento

In climi freddi, riscaldare l'unità per 30~60 secondi in modo che l'olio idraulico raggiunga la viscosità corretta. Tirare l'interruttore a grilletto per estendere il pistone e rilasciarlo quando ha raggiunto la corsa completa. Ripetere 15~20 volte.

Regolazione del fermo

La funzione di arresto regolabile serve per mantenere l'armatura nell'unità di riscaldamento per climi freddi per 30-60 secondi in modo che l'olio idraulico raggiunga la viscosità corretta. Tirare l'interruttore a grilletto per estendere il pistone e rilasciarlo quando ha raggiunto la corsa completa; ripetere 15-20 volte.

Quando si piega per la prima volta, è possibile lasciare un segno nel punto di posizionamento avvitando in base all'angolo di piegatura, in modo da poter piegare lo stesso angolo la prossima volta.

PUNTI DI ATTENZIONE

1. Non coprire le prese d'aria.

ATTENZIONE: se le prese d'aria sono coperte, il motore si surriscalderà e potrebbe bruciarsi. 2. Se la temperatura dell'olio idraulico supera i 70°C (158°F), la potenza diminuirà. Lasciare raffreddare l'unità prima di riprendere il funzionamento. (Prestare particolare attenzione in estate, quando il corpo della pompa in alluminio si riscalda più velocemente.) 3. Se si osserva un calo di potenza e il motore è insolitamente caldo, controllare le spazzole di carbone. 4. Tirare la valvola della parte n. 14 per far ritornare completamente indietro il pistone di piegatura, dopo ogni piegatura.

MANUTENZIONE

PULIZIA

Pulire la piegatrice ogni giorno, preferibilmente subito dopo l'uso.

ATTENZIONE: indossare guanti per proteggere le mani dalle schegge metalliche. Non usare una pistola ad aria compressa: il getto d'aria può causare l'ingresso di limatura metallica e/o polvere negli occhi e nel sistema respiratorio.

1. Scollegare l'unità. 2. Pulire o spazzolare via tutto lo sporco e la limatura metallica. Prestare particolare attenzione alla metà inferiore del pistone, dove si accumula più facilmente lo sporco.

Controllo del livello dell'olio

Poiché la piegatrice è azionata idraulicamente, è necessario controllare il livello dell'olio a intervalli frequenti, preferibilmente ogni giorno. La mancata manutenzione dell'olio al livello adeguato provoca un calo di pressione e una perdita di potenza di piegatura.

Attenzione: l'olio idraulico è altamente infiammabile. Tenere lontano da scintille e fiamme nude. Non fumare.

Attenzione: l'olio idraulico può causare infiammazioni agli occhi e alla pelle. Se ingerito, può causare diarrea e vomito.

In caso di contatto con gli occhi, sciacquare con acqua pulita per almeno 15 minuti e consultare un medico. In caso di contatto con la pelle, lavare abbondantemente con sapone e acqua.

In caso di ingestione, consultare immediatamente un medico. Non indurre deliberatamente il vomito.

1. L'olio deve essere caldo ma non bollente. Riscaldare l'unità se fa freddo. 2. Regolare il tappo ed eseguire tre o quattro tagli, annotando esattamente in quale punto l'armatura si sta effettivamente rompendo. 3. Pizzicare un breve pezzo di armatura, fermandosi appena prima che si rompa. Scollegare l'unità dalla fonte di alimentazione. 4. Con l'armatura parzialmente tagliata in posizione, capovolgere l'unità in modo che il tappo dell'olio sia in alto. (Se l'unità è calda, lasciarla raffreddare.) 5. Rimuovere il tappo dell'olio e la rondella di tenuta (guarnizione).

Attenzione: non rimuovere mai il tappo dell'olio quando l'unità è calda, altrimenti l'olio fuoriuscirà.

6. Controllare che l'olio sia a livello con il fondo del foro del tappo (ovvero la custodia della pompa è piena fino all'orlo). Se il livello dell'olio è troppo basso, rabboccare con olio idraulico da 20 pesi con proprietà antischiuma e antiabrasione (grado di viscosità ISO VG46, es. Shell Oil Tellus 46, Mobil Oil DTE-25 o Esso Uni Power SQ46). 7. Dopo il rabbocco, estrarre l'aria dall'impianto. Inclinare delicatamente la taglierina nel senso della lunghezza e riportarla in posizione piana. Rabboccare nuovamente e inclinarla nella direzione opposta. Ripetere questo processo fino a quando tutta l'aria non sarà stata estratta.

ATTENZIONE: la piegatrice non può funzionare correttamente se l'olio contiene bolle d'aria.

1. Sostituire la rondella di tenuta (guarnizione) e il tappo. Collegare la taglierina alla fonte di alimentazione e servire completamente l'armatura.

Cambio olio

L'olio idraulico deve essere cambiato almeno una volta all'anno, anche se appare pulito.

1. Scollegare l'unità dalla fonte di alimentazione. Rimuovere il tappo dell'olio e la guarnizione. Girare

la piegatrice. Scaricare l'olio in un recipiente adatto. Quando l'olio cessa di defluire, inclinare l'unità all'indietro in modo che l'olio intrappolato nell'alloggiamento del pistone possa defluire. Quando l'alloggiamento è vuoto, inclinare l'unità nella direzione opposta per svuotare i residui nel corso della pompa. 2. Con il foro di scarico rivolto verso l'alto, riempire lentamente l'unità con olio fresco. Sostituire la spina e stringere leggermente. Collegare l'unità alla fonte di alimentazione e far avanzare il pistone due o tre volte. Scollegare l'unità e rimuovere il tappo dell'olio. Rabboccare il livello dell'olio e sostituire il tappo. 3. Infine, seguire la procedura per il controllo del livello dell'olio. (Passi 2~8.)

Nota: smaltire l'olio idraulico in conformità alle normative locali. Non versare nel mare, fiume, lago o nelle fognature.

Tenuta dei bulloni

Una volta alla settimana o ogni 500 tagli, controllare il serraggio di tutti i bulloni, in particolare quelli che fissano l'alloggiamento al cilindro. Bulloni allentati possono causare una perdita di potenza.

Spazzole di carbone

Ispezionare le due spazzole di carbone almeno una volta ogni due mesi. (La durata normale della spazzola è di 200 ore.)

Attenzione: le spazzole usurate provocano una perdita di potenza e fanno surriscaldare il motore, danneggiando irreparabilmente il commutatore dell'indotto.

1. Scollegare l'unità. 2. Svitare entrambi i cappucci delle spazzole ed estrarre le spazzole di carbone. 3. Sostituire le spazzole se di lunghezza inferiore a 6 cm.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importato negli Stati Uniti: Sanven Technology Ltd. Suite 250, 9166 Anaheim Luogo, Rancho Cucamonga, CA 91730

REP. DEL

REGNO UNITO

REP.CE

YH CONSULENZA LIMITATA. C/O YH Consulting
