Produkttyp	Elektrisk armeringsbockare
Märke	Vevor
Modell	RN-22
Strömförsörjning	AC 220-240V 50Hz eller AC 120V 60Hz (beroende på version)
Effekt	1500 W
Bruttovikt	33,6 kg
Nettovikt	20,8 kg
Maximal armeringsdiameter	20 mm
Minimal armeringsdiameter	6 mm
Bockningshastighet	≤ 4 sekunder
Typ av hydraulolja	Hydraulolja ISO VG46 (t.ex. Shell Tellus 46)
Oljetankens kapacitet	Fyll till kanten av propphålet
Huvudfunktioner	Bockning av stål armeringsjärn
Underhåll och rengöring	Daglig rengöring, kontroll av oljenivå, årligt oljebyte, byte av kolborstar var 200:e timme
Säkerhet	Använd skyddsglasögon, handskar, håll besökare på avstånd, koppla bort före underhåll
Reservdelar och reparerbarhet	Kolborstar, bockningsblock, bultar, tätningar
Allmän information	Elektronisk garanti på www.vevor.com/support

Vanliga frågor - RN-22 Vevor

Vilken är den maximala armeringsdiametern som RN-22 kan bocka?

Den maximala diametern är 20 mm för stål armeringsjärn.

Vilken hydraulolja ska användas och hur kontrollerar man nivån?

Använd en hydraulolja av klass ISO VG46 (t.ex. Shell Tellus 46). För att kontrollera nivån, ta bort oljepluggen när den är kall och se till att oljan når botten av propphålet.

Hur byter man kolborstarna?

Koppla bort apparaten, skruva loss borstlocken, ta bort slitna borstar (mindre än 6 mm) och ersätt med nya. Kontrollera var andra månad eller var 200:e timme användning.

Hur luftar man hydraulsystemet efter ett oljebyte?

Efter att ha fyllt på olja, luta försiktigt bockaren åt båda hållen, ställ den sedan horisontellt. Upprepa tills alla luftbubblor är borta.

Vilken är strömförsörjningsspänningen för RN-22?

Det finns två versioner: AC 220-240V 50Hz och AC 120V 60Hz. Kontrollera typskylten.

Hur värmer man upp apparaten i kallt väder?

Tryck på avtryckaren för att förlänga kolven och släpp den, upprepa 15–20 gånger under 30–60 sekunder så att oljan når rätt viskositet.

Vilka säkerhetsåtgärder är viktiga?

Använd alltid skyddsglasögon och handskar. Håll besökare på avstånd, koppla bort verktyget före underhåll och använd inte apparaten i regn.

Hur ofta ska hydrauloljan bytas?

Oljan ska bytas minst en gång om året, eller oftare om den ser smutsig ut. Följ fullständig tömningsprocedur.

Vad gör man om bockningskraften minskar?

Kontrollera först oljenivån och kolborstarnas skick. Om motorn överhettas, låt apparaten svalna. Se till att spänningen är korrekt.

Hur ställer man in stoppet för upprepad bockningsvinkel?

Vid första bockningen, gör ett märke på den justerbara proppen vid önskad vinkel. Vid efterföljande bockningar, skruva stoppet till detta märke för att upprepa samma vinkel.

BRUKSANVISNING RN-22 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

ELEKTRISK ARMERINGSBOJARE

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att tacka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

ELEKTRISK ARMERINGSBOJARE

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik- eller mjukvaruuppdateringar på vår produkt.

SÄKERHETSINSTRUKTIONER

Användande

Använd NRB-22 NRB-25 RB-16 RN-22 NRB-32 armeringsjärnsbockare på betong

endast förstärkningsstänger.

Begränsa användningen till avsett material

Använd inte maskinen för att böja mycket hårt armeringsjärn. Det hårda armeringsjärnet kan gå sönder och komma också att skada verktyget. Försök inte att böja armeringsjärn.

Hårdare, tjockare eller tunnare än de specificerade

Använd ögonskydd

Använd skyddsglasögon, skyddsglasögon med sidoskydd eller ansiktsskydd under tiden du använder böjaren.

Tillhandahåll säkerhetsbarriärer

Sätt upp säkerhetsskärmar för att skydda medarbetare från eventuella flygande delar. Placera säkerhetsskärm under armeringsjärnet vid arbete på höga ställen.

Skydd mot elektrisk stöt

För att undvika eventuell elektrisk stöt, hantera inte skäraren med våta händer eller använd kutter i regn eller fuktiga platser. Var uppmärksam på alla kraftledningar, elektriska kretsar och andra faror som kan komma i kontakt med, särskilt de som är under ytan eller på annat sätt dolda från synen.

Koppla bort verktyget

Koppla bort fräsen från uttaget när den inte används och före rengöring, justering eller service. Dra inte ut kontakten ur uttaget genom att dra i

sladden. Kontrollera alltid att strömbrytaren låser sig i OFF innan du ansluter den.

Akta dig för miljön

Använd inte skäraren i närvaro av brandfarliga material (t.ex. färg,

thinner, petroleumprodukter, lim).

Använd inte kniven i en eventuellt upplyst och fri från hinder. Operatören ska hela tiden ha fri sikt över fräsen, armeringsjärnet och omgivande område.

Bär ordentliga kläder

Bär inte sittande kläder, dinglande föremål eller smycken. Begränsa långt hår. Användning av skyddshjälm och gummistövlar rekommenderas. Om skyddshandskar bärs, var särskilt försiktig så att handskar inte fastnar i rörliga delar.

Håll besökare borta

Håll alla besökare på säkert avstånd från arbetsområdet för deras eget skydd och för att förhindra distraktion av operatören.

Underhåll skäraren med omsorg

Inspektera fräsen före varje applicering. Felaktiga eller lösa kutterblock kan resultera i personskada. Håll handtaget torrt, rent och fritt från olja och/eller fett. Håll hus och kolv fria från smuts och järnspån. Kontrollera att inga skruvar eller bultar är lösa eller saknas. Följ instruktioner för underhåll. Inspektera strömbrytare, sladd, kontakt och eventuell förlängningskabel regelbundet.

Förvara försiktigt

När den inte används, förvara bockaren och tillbehören på en torr plats där de inte kan nås av obehöriga.

PARAMETERLISTA

	NRB-22	NRB-25	RB-16	Modell	RN-22	NRB-32
Watt(W)	1500	1500	1000	1500		2000
GW (kg)	21.38	22,94	11,73	33,6	20
NW (kg)	22.2	23.65	12.23		20.8	34,6
Skärhastighet	ŷ4s	ŷ4s	ŷ4s		ŷ4s	ŷ5s
Max armeringsjärn	22mm 25mm	16mm 20mm	32mm
Min armeringsjärn	12mm 10mm	6mm			6 mm 20	mm

Obs: Det finns två versioner av spänningen för ovanstående produktmodell, respektive AC220-240V 50Hz och 120V 60Hz, se namnskylten för information om produkten.

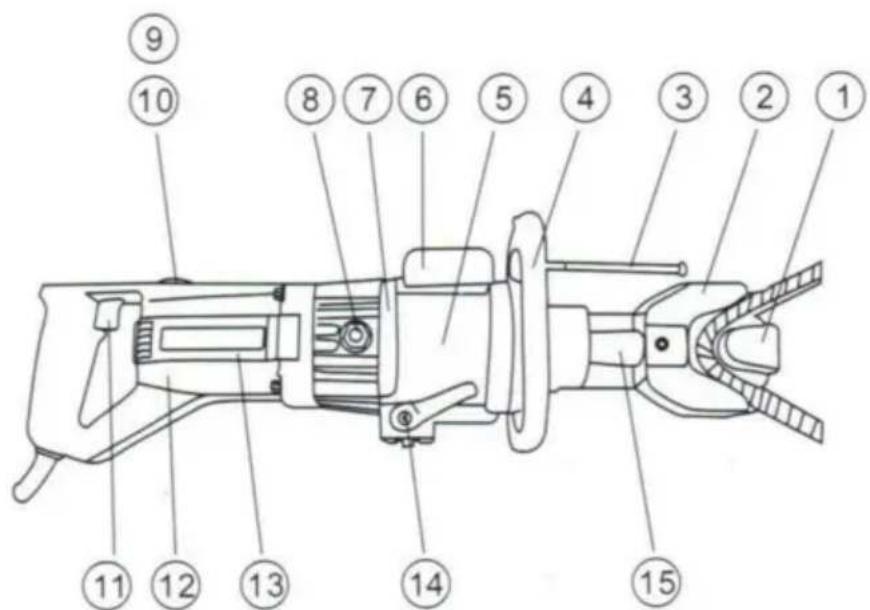

DELAR OCH SPECIFIKATIONER

NEJ.	DELARENS NAMN NEJ.		DELARENS NAMN
1	Huvud	9	Hållare für kolborste
2	Böj block	10	Kolborste
3	Justerbar propp	11	Växla
4	Sidohandtag (avtagbart)	12	Plasthus
5	Cylinder	13	Motor
6	Oljelåda	14	Växla
7	Pumphus	15	böjande kolv
8	Oljeplugg

INSTRUKTIONER

Varning: Indikerar fara som kan resultera i mindre personskada och/eller produktskada.

Skötsel: Indikerar fara som kan resultera i produktskador.

Kontroller före användning

1. Kontrollera oljenivån. 2. Kontrollera tillståndet på bockblocken och åtdragningen av bockblocksbultarna. 3. Kontrollera att strömkällan stämmer överens med bäraren.

OBS: Om spänningen är för hög kan motorn brinna ut. Om spänningen är för låg genereras otillräcklig effekt. Använd aldrig likström. 4. Kontrollera att strömförsörjningen är ordentligt jordad.

VARNING: Om strömförsörjningen inte är jordad kan det leda till elektriska stötar för operatören. 5. Kontrollera att sladden är oskadad och att kontakten inte är trasig.

Om en förlängningskabel ska användas, se till att den är oskadad och att den har rätt tjocklek för längden. Se tabellen nedan.

Kabelländg	110/115V	230V
	Kabelstorlek (AWG)	Nomibal diameter
Upp till 10 m (33 fot)	16	1,0 mm²
Upp till 15 m (50 fot)	14	1,25 mm²
Upp till 30 m (100 fot)	10	1,5 mm²

1. Innan du ansluter, se till att strömbrytaren är AV.

Uppvärmning

Vid kallt väder, värm upp enheten i 30–60 sekunder så att hydrauloljan får rätt viskositet. Dra i avtryckaren för att förlänga kolven och släpp när den har nått sitt fulla slag. Upprepa 15–20 gånger.

Stopparjustering

Den justerbara stoppfunktionen för att bibehålla armeringsjärnet i kallt väder. Värm upp aggregatet i 30–60 sekunder så att hydrauloljan får rätt viskositet. Dra i avtryckaren för att förlänga kolven och släpp när den har nått sitt fulla slag. Upprepa 15–20 gånger.

När du böjer för första gången kan du göra ett märke vid positioneringsskruven enligt böjningsvinkeln, så att du kan böja samma vinkel nästa gång.

OBS!

1. Täck inte luftventilerna.

SKÖTSEL: Om enheten överhettas kan motorn brinna ut. 2. Om hydrauloljan överstiger 70 °C (158 °F) i temperatur, sjunker effekten. Låt enheten svalna innan du återupptar driften. (Var särskilt försiktig på sommaren, eftersom pumphuset i aluminium värms upp snabbare.) 3. Om ett effektfall observeras och motorn är ovanligt varm, kontrollera kolborstarna. 4. Dra i #14-delventilen för att få den böjda kolven att gå tillbaka helt efter varje böjning.

UNDERHÅLL

RENGÖRING

Rengör böjen varje dag, helst direkt efter användning.

VARNING: Använd handskar för att skydda händerna från metallspån. Använd inte en luftpistol: sprängning med luft kan orsaka att metallspån och/eller damm tränger in i ögon och andningsorgan.

1. Koppla bort enheten.
2. Torka eller borsta bort all smuts och metallspån. Var särskilt uppmärksam på den nedre halvan av kolven, där smuts lättare samlas.

Oljenivåkontroll

Eftersom bjaren är hydrauliskt manövrerad måste oljenivån kontrolleras vid frekventa intervaller, helst varje dag. Misslyckande med att underhålla oljan vid rätt nivå resulterar i ett tryckfall och förlust av bokraft.

Varning: Hydraulolja är mycket brandfarligt. Håll dig borta från gnistor och öppen låga. Rök inte.

Varning: Hydraulolja kan orsaka inflammation i ögon och hud. Om intas, kommer det att orsaka diarré och kräkningar.

Vid ögonkontakt, skölj i rent vatten i minst 15 minuter och konsultera en läkare. Vid hudkontakt, tvätta noggrant med tvål och vatten.

Vid förtäring, kontakta omedelbart en läkare. Gör det inte medvetet inducera spya.

1. Oljan ska vara varm men inte varm. Värm upp enheten om den är kall.
2. Justera proppen och gör tre eller fyra snitt, notera exakt vid vilken tidpunkt armeringsjärnet faktiskt går sönder.
3. Nyp en kort bit av armeringsjärnet och stanna precis innan det går av. Koppla ur enheten från strömkällan.
4. Med delvis avskuret armeringsjärn på plats, vänd enheten så att oljepluggen sitter överst. (Om enheten är varm, låt den svalna.)
5. Ta bort oljepluggen och tätningsbrickan (förpackning)

Varning: Ta aldrig bort oljepluggen när enheten är varm, annars sprutar olja ut.

6. Kontrollera att oljan är i nivå med botten av plugghålet (dvs. pumphuset är fullt till brädden). Om oljenivån är för låg, fyll på med 20-vikts hydraulolja med anti-skum och anti-nötningsegenskaper (ISO-viskositetsgrad VG46, t.ex. Shell Tellus 46, Mobil DTE-25 eller Esso Uni Power SQ46). 7. Ta ut luft ur systemet efter påfyllning. Luta försiktigt kniven på längden och återställ den till ett plant läge. Fyll på igen och luta i motsatt riktning. Upprepa denna process tills all luft har dragits ut.

SKÖTSEL: Bändaren kan inte fungera korrekt om oljan innehåller luftbubblor.

1. Byt ut tätningsbricka (packning) och plugg. Anslut fräsen till strömkällan och helt tjäna armeringsjärn.

Oljebyte

Hydrauloljan bör bytas minst en gång om året, eller tidigare om den verkar smutsig.

1. Koppla bort enheten från strömkällan. Ta bort oljepluggen och packningen. Vrid

över och töm oljan i ett lämpligt kärl. När oljan upphör

att tömma ut, luta enheten bakåt så att oljan som fastnat i kolvhuset kan rinna

ut. När huset är tomt, luta enheten i motsatt riktning för att tömma

resterna i pumphuset.

1. Med dräneringshålet överst, fyll långsamt enheten med färsk olja. Byt ut kontakter

och dra åt lätt. Anslut enheten till strömkällan och för fram kolven två

eller tre gånger. Koppla ur enheten och ta bort oljepluggen. Fyll på oljenivån och byt ut

pluggen.

1. Slutligen, följ proceduren för kontroll av oljenivån (steg 2–8).

håll i havet, floden, sjön eller avloppet.

Bulttäthet

En gång i veckan eller efter var 500:e snitt, kontrollera att alla bultar är

åtdragna, särskilt de som fäster huset vid cylindern. Lösa bultar blir resultatet

i en förlust av makt.

Kolborstar

Inspektera de två kolborstarna minst en gång varannan månad. (Vanligt

borstens livslängd är 200 timmar.)

Skötsel: Slitna borstar kommer att resultera i strömavbrott, vilket gör att motorn blir varm

och irreparabelt skada ankarets kommutator.

1. Koppla bort enheten
2. Skruva av båda borstkåporna och dra ut kolborstarna.
3. Byt ut borstar om de är mindre än 6 cm i längd.

Tillverkare: Shanghaiuxinmuyeyouxianggsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai

200000 CN.
