| Rodzaj produktu | Elektryczna giętarka do zbrojenia |
| Marka | Vevor |
| Model | RN-22 |
| Zasilanie | AC 220-240V 50Hz lub AC 120V 60Hz (w zależności od wersji) |
| Moc | 1500 W |
| Waga brutto | 33,6 kg |
| Waga netto | 20,8 kg |
| Maksymalna średnica pręta zbrojeniowego | 20 mm |
| Minimalna średnica pręta zbrojeniowego | 6 mm |
| Prędkość gięcia | ≤ 4 sekundy |
| Rodzaj oleju hydraulicznego | Olej ISO VG46 (np. Shell Tellus 46) |
| Pojemność zbiornika oleju | Napełnić do poziomu dolnej krawędzi otworu wlewu |
| Główne funkcje | Gięcie prętów zbrojeniowych ze stali |
| Konserwacja i czyszczenie | Codzienne czyszczenie, sprawdzanie poziomu oleju, coroczna wymiana oleju, wymiana szczotek węglowych co 200 godzin |
| Bezpieczeństwo | Noszenie okularów ochronnych, rękawic, trzymanie osób postronnych z dala, odłączanie przed konserwacją |
| Części zamienne i naprawialność | Szczotki węglowe, bloki gięcia, śruby, uszczelki |
| Informacje ogólne | Gwarancja elektroniczna na www.vevor.com/support |
Często zadawane pytania - RN-22 Vevor
Pytania użytkowników dotyczące RN-22 Vevor
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Narzędzie elektryczne w formacie PDF za darmo! Znajdź swoją instrukcję RN-22 - Vevor i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. RN-22 marki Vevor.
INSTRUKCJA OBSŁUGI RN-22 Vevor
Wsparcie techniczne i certyfikat e-gwarancji: www.vevor.com/support
ELEKTRYCZNA GIĘTARKA DO PRĘTÓW ZBROJNYCH
Dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie. „Zaoszczędź połowę”, „połowa ceny” lub inne podobne wyrażenia używane przez nas przy opisach są jedynie szacunkową oszczędnością, jaką możesz zyskać, kupując u nas określone narzędzia w porównaniu z głównymi najlepszymi markami i niekoniecznie oznaczają uwzględnienie wszystkich kategorii tych narzędzi. Przypominamy, aby podczas składania zamówienia u nas dokładnie sprawdzić, czy faktycznie oszczędzasz połowę w porównaniu z czołowymi markami.
VEVOR®
TOUGH TOOLS, HALF PRICE
ELEKTRYCZNA GIĘTARKA DO PRĘTÓW ZBROJNYCH
Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Prosimy o kontakt: Wsparcie
techniczne i certyfikat e-gwarancji: www.vevor.com/support
To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Prosimy wybaczyć nam, że nie będziemy ponownie informować Państwa, jeśli pojawią się jakieś aktualizacje technologii lub oprogramowania naszego produktu.
INSTRUKCJE BEZPIECZEŃSTWA
Stosowanie
Użyj giętarki do prętów zbrojeniowych NRB-22, NRB-25, RB-16, RN-22, NRB-32 na betonie
tylko pręty wzmacniające.
Ogranicz użycie do wyznaczonych materiałów
Nie używaj maszyny do zginania bardzo twardych prętów zbrojeniowych. Twarde pręty zbrojeniowe mogą pęknąć i spowodować ryzyko uszkodzenia narzędzia. Nie zginaj prętów zbrojeniowych.
Twardsze, grubsze lub cieńsze niż określone
Stosuj ochronę oczu
Podczas pracy noś okulary ochronne, okulary ochronne z osłonami bocznymi lub osłonę twarzy za pomocą bendera.
Zapewnij bariery ochronne
Ustaw ekrany bezpieczeństwa, aby chronić współpracowników przed latającymi końcami. Miejsce osłony zabezpiecz pod prętem zbrojeniowym podczas pracy na wysokościach.
Ochrona przed porażeniem prądem
Aby uniknąć możliwego porażenia prądem, nie obsługuj przecinarki mokrymi rękami lub
używaj przecinarki w deszczu lub wilgotnych warunkach. Uważaj na wszystkie linie energetyczne, elektryczne
obwody elektryczne i inne zagrożenia, z którymi możesz się zetknąć, szczególnie te, z którymi możesz się zetknąć
pod powierzchnią lub w inny sposób ukryte przed wzrokiem.
Odłącz narzędzie
Odłącz przecinarkę od gniazdka, gdy nie jest używana oraz podczas czyszczenia, regulacji lub
serwisowania. Nie odłączaj wtyczki od gniazdka ciągnąc za
sznur. Przed podłączeniem zawsze sprawdź, czy przycisk jest wyłączony.
Uważaj na środowisko
Nie używaj przecinarki w obecności materiałów łatwopalnych (np. farby,
rozcieńczalnik, produkty naftowe, kleje).
Nie używaj przecinarki w dobrze oświetlonym i wolnym od przeszkód miejscu. Operator powinien mieć niezakłócony widok na frez, pręt zbrojeniowy i obszar otaczający.
Noś odpowiednią odzież
Nie noś luźnych ubrań, zwisających przedmiotów ani biżuterii. Powstrzymaj długie włosy. Zaleca się używanie kasku ochronnego i butów na gumowej podeszwie. Jeśli założone są rękawice ochronne, należy zachować szczególną ostrożność, aby rękawice nie zostały złapane przez ruchome części.
Trzymaj gości z daleka
Trzymaj wszystkich gości w bezpiecznej odległości od pracy, chroń i zapobiegaj rozpraszaniu uwagi operatora.
Ostrożnie konserwuj przecinarkę
Przed każdym zastosowaniem sprawdź nóż. Mogą to być uszkodzone lub luźne bloki tnące, co może spowodować obrażenia ciała. Trzymaj uchwyt suchy, czysty i wolny od oleju i/lub smaru. Utrzymuj obudowę i tłok w stanie wolnym od brudu i opiłków żelaza. Sprawdź, czy nity lub śruby są poluzowane lub ich brakuje. Poniższa instrukcja dotyczy konserwacji. Regularnie sprawdzaj przyłącznik, przewód, wtyczkę i przyrząd w regularnych odstępach czasu.
Przechowuj ostrożnie
Jeśli nie używasz giętarki i akcesoriów, przechowuj je w suchym miejscu, niedostępnym dla osób nieupoważnionych.
LISTA PARAMETRÓW
| Model | NRB-22 NR | B-25 RB-16 | RN-22 NR | B-32 | |
| Moc (W) | 1500 | 1500 | 1000 | 1500 | 2000 |
| GW (kg) | 21.38 | 11.73 | 2022.94 | 33,6 | |
| NW (kg) | 22.2 | 23.65 | 12.23 | 20.8 | 34,6 |
| Prędkość噤ca | 4s 5s | 4s | 4s | 4s | |
| Maks. zbrojenie 2 | 2 mm 25 mm | 16 mm 20 mm | 32 mm | ||
| Minimalne zbrojenie | 12 mm 10 | mm 6 mm | 6mm 20mm |
Uwaga: Istnieją dwie wersje napięcia powyższego modelu produktu, odpowiednio, AC220-240V 50 Hz i 120 V 60 Hz, patrz tabliczka znamionowa informacja o produkcie.

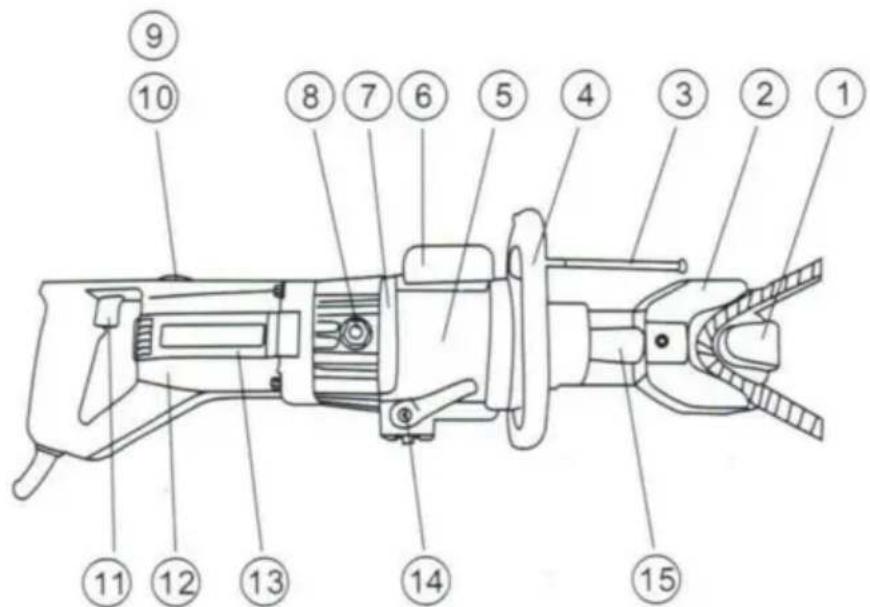

CZĘŚCI I SPECYFIKACJE
| NIE. | NIE.NAZWA CZEŚCINAZWA CZEŚCI | |
| 1 | Głowа | 9 |
| 2 | Zginać bloki | 10 |
| 3 | Regulowany stoper | 11 |
| 4 | Uchwyt boczny (odpinany) | 12 |
| 5 | Cylinder | 13 |
| 6 | Skrzynka na olej | 14 |
| 7 | Obudowa pompy | 15 |
| 8 | Korek oleju |
INSTRUKCJE
Przestroga: Oznacza zagrożenia, które mogą skutkować drobnymi obrażeniami ciała i/lub uszkodzeniem produktu.
Pielęgnacja: Wskazuje zagrożenia, które spowodują uszkodzenie produktu.
Kontrole przed użyciem
1. Sprawdź poziom oleju. 2. Sprawdź stan bloków gnących i dokręć śruby bloku gnącego. 3. Sprawdź, czy źródło zasilania jest odpowiednie dla giętarki.
UWAGA: Jeśli napięcie jest zbyt wysokie, silnik się spali. Jeśli napięcie jest zbyt niskie, wygenerowana zostanie niska, niewystarczająca moc. Nigdy nie używaj zasilania prądem stałym.
Wygenerowana zostanie niska, niewystarczająca moc. Nigdy nie używaj zasilania prądem stałym.
4. Sprawdź, czy zasilacz jest prawidłowo uziemiony.
UWAGA: Brak uziemienia zasilania może spowodować porażenie prądem
operatora.
- Sprawdź, czy przewód nie jest uszkodzony i czy wtyczka nie jest luźna.
Jeśli ma być używany przedłużacz, należy upewnić się, że nie jest uszkodzony
i że jego grubość jest właściwa dla danej długości. Patrz tabela poniżej.
| Długosc kabla | 110/115 V | 230 V |
| Rozmiar kabla (AWG) | Średnica nominalna | |
| Do 10 m (33 stop) | 16 | 1,0 mm² |
| Do 15 m (50 stop) | 14 | 1,25 mm² |
| Do 30 m (100 stop) | 10 | 1,5 mm² |
- Przed podłączeniem upewnij się, że blokada przycisku jest wyłączona.
Rozgrzewka
W zimne dni rozgrzewaj urządzenie przez 30 ~ 60 sekund, aby olej hydrauliczny osiągnął odpowiednią lepkość. Pociągnij spust, aby wysunąć tłok i zwolnij, gdy osiągnie pełny skok. Powtórz 15 ~ 20 razy.
Regulacja stopera
Funkcja regulowanego ogranicznika utrzymującego zbrojenie w urządzeniu rozgrzewającym w niskich temperaturach przy 30-60 sekund, tak aby olej hydrauliczny osiągnął odpowiednią lepkość. Pociągnij spust - przycisk, aby wysunąć tłok i zwolnij, gdy osiągnie pełny skok, powtórz 15-20 razy.
Podczas pierwszego zginania zaznaczyć położenie, przykręcić zgodnie z kątem zgięcia, aby przy następnym razie kąt był taki sam.
PUNKTY UWAGI
- Nie zakrywaj otworów wentylacyjnych. OSTROŻNIE: Jeśli zdarzenia dostaną objęte ubezpieczeniem, silnik przegrzeje się i może się spalić. 2. Jeśli temperatura oleju hydraulicznego przekroczy 70°C (158°F), moc spadnie. Przed wznowieniem pracy poczekaj, aż urządzenie ostygnie. (Zachowaj szczególną ostrożność latem, kiedy aluminiowa obudowa pompy nagrzewa się szybciej.)
- Jeżeli zaobserwujesz spadek mocy i silnik będzie wyjątkowo gorący, sprawdź szczotki węglowe.
- Pociągnij zawór zwrotny nr 14, aby tłok mógł powrócić całkowicie po każdym zgięciu.
KONSERWACJA I CZYSZCZENIE
Czyść giętarkę codziennie, najlepiej bezpośrednio po użyciu.
UWAGA: Nosić rękawice w celu ochrony dłoni przed opiłkami metalu. Nie używać pistoletu pneumatycznego: piaskowanie powietrzem spowoduje rozpylenie opiłków metalu i/lub kurzu, co może dostać się do oczu i układu oddechowego.
1. Odłącz urządzenie. 2. Wytrzyj lub wyszczotkuj wszelki brud i metalowe opiłki. Zwróć szczególną uwagę na wolną połowę tłoka, gdzie łatwiej gromadzi się brud.
Kontrola poziomu oleju
Ponieważ giętarka jest napędzana hydraulicznie, należy sprawdzać poziom oleju często, najlepiej codziennie. Zaniechanie utrzymywania prawidłowego poziomu oleju powoduje spadek ciśnienia i utratę siły zginania.
Uwaga: Olej hydrauliczny jest wysoce łatwopalny. Trzymać z dala od iskier i nagiego płomienia. Nie palić.
Uwaga: Olej hydrauliczny może powodować zapalenie oczu i skóry. W przypadku kontaktu przemyć dużą ilością wody i zasięgnąć porady lekarza.
Połknięcie powoduje biegunkę i wymioty.
W przypadku dostania się do oczu, płukać czystą wodą przez co najmniej 15 minut, skonsultuj się z lekarzem. W przypadku kontaktu ze skórą dokładnie umyć mydłem i wodą.
W przypadku połknięcia natychmiast zasięgnąć porady lekarza. Nie rób tego celowo, nie wywołuj wymiotów.
- Olej powinien być ciepły, ale nie gorący. Rozgrzej urządzenie, jeśli jest zimne.
- Wyreguluj zatyczkę i wykonaj trzy lub cztery nacięcia, dokładnie zaznaczając, w którym miejscu zbrojenie faktycznie pęka.
- Ściśnij krótki kawałek pręta zbrojeniowego, zatrzymując się przed zerwaniem. Oczyść źródło zasilania.
- Po założeniu częściowo odciętego pręta zbrojeniowego obróć urządzenie tak, aby korek oleju był odsłonięty najwyżej. (Jeśli urządzenie jest gorące, poczekaj, aż ostygnie.)
- Wymontować korek wlewu oleju i podkładkę uszczelniającą (uszczelnienie).
Przestroga: Nigdy nie wyjmuj korka oleju, gdy urządzenie jest gorące, gdyż może wytrysnąć olej. 6. Sprawdź, czy poziom oleju sięga dna otworu korka (tj. obudowa pompy jest pełna po brzegi). Jeśli poziom oleju jest za niski, uzupełnij olejem hydraulicznym o właściwościach przeciwzużyciowych i zapobiegających ścieraniu (stopień lepkości ISO VG46, np. olej Shell Tellus 46, olej Mobil DTE-25 lub Esso Uni Power SQ46). 7. Po uzupełnieniu odpowietrzyć instalację. Delikatnie przechylić nóż wzdłuż i ustawić go ponownie w pozycji poziomej. Ponownie doładuj i przechyl w przeciwnym kierunku. Powtarzaj ten proces, aż całe powietrze zostanie usunięte.
Pielęgnacja: Giętarka nie będzie działać prawidłowo, jeśli olej zawiera pęcherzyki powietrza. 8. Wymień podkładkę uszczelniającą (uszczelnienie) i korek. Podłącz przecinarkę do źródła zasilania i całkowicie obrób zbrojenie.
Wymiana oleju
Olej hydrauliczny należy wymieniać przynajmniej raz w roku, a nawet wcześniej, jeśli wydaje się brudny.
- Odłącz urządzenie od źródła zasilania. Wyjmij korek oleju i uszczelnienie. Obróć
giętarkę. Przelej i spuść olej do odpowiedniego pojemnika. Gdy olej przestanie się wydobywać, przechyl giętarkę do tyłu, aby olej uwięziony w obudowie tłoka spłynął na zewnątrz. Gdy obudowa jest pusta, przechyl urządzenie w przeciwnym kierunku, aby opróżnić pozostałości w obudowie pompy.
- Trzymając otwór spustowy skierowany do góry, powoli napełnij urządzenie świeżym olejem. Wymień wtyczkę i lekko dokręć. Podłącz urządzenie do źródła zasilania i naciśnij drugi tłok lub trzy razy. Odłącz urządzenie i wyjmij korek oleju. Uzupełnij poziom oleju i wymień wtyczkę.
- Na koniec wykonaj procedurę sprawdzania poziomu oleju. (Kroki 2-8.) Uwaga: Olej hydrauliczny należy utylizować zgodnie z lokalnymi przepisami. Nie wolno wylewać do morza, rzeki, jeziora lub ścieków.
Szczelność śrub
Raz na tydzień lub co 500 cięć należy sprawdzić dokręcenie wszystkich śrub, szczególnie tych mocujących obudowę do cylindra. Skutkiem tego będą luźne śruby w utracie mocy.
Szczotki węglowe
Sprawdzaj obie szczotki węglowe przynajmniej raz na dwa miesiące. (Normalna żywotność szczotek wynosi 200 godzin.)
Pielęgnacja: Zużyte szczotki powodują utratę mocy i nagrzewanie się silnika i nieodwracalnie uszkadzają komutator twornika.
- Odłącz urządzenie
- Odkręć obie nasadki szczotek i wymień szczotki węglowe. 3. Wymień szczotki, jeśli są krótsze niż 6 cm.
Producent: Shanghaiuxinmuyeyouxiangongsi
Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.
Import do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD
Nowa Południowa Walia 2122 Australia
Import do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim
