GEBRUIKSAANWIJZING JBSF-320E Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.

"Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting weer van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

Dakventilatie

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e- garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor.

Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

BELANGRIJKE VEILIGHEIDSMAATREGELEN

WAARSCHUWING:

Lees en begrijp deze volledige handleiding voordat u dit apparaat bedient of onderhoudt. product. Het niet opvolgen van deze waarschuwingen en instructies kan leiden tot persoonlijk letsel of schade aan waardevolle eigendommen. Vermijd dat kinderen de product. En dit product is geen speelgoed. Laat kinderen niet spelen.

CORRECTE VERWIJDERING:

Dit product valt onder de bepalingen van de Europese richtlijn 2014/30/EU.

Het symbool met een doorgestreepte afvalbak geeft aan dat de

product vereist aparte afvalinzameling in de Europese Unie. Dit

geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd.

Producten die als zodanig zijn gemarkeerd, mogen niet met het normale huishoudelijke afval worden weggegooid.

afval, maar moet naar een inzamelpunt voor recycling van elektrische en elektronische apparaten.

FCC-INFORMATIE

VOORZICHTIGHEID:

Wijzigingen of aanpassingen die niet uitdrukkelijk door de verantwoordelijke partij zijn goedgekeurd naleving hiervan kan de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig maken! Dit apparaat voldoet aan Deel 15B van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden:

1) Dit product kan schadelijke interferentie veroorzaken.
2) Dit product moet alle ontvangen interferentie accepteren, inclusief
storingen die een ongewenste werking kunnen veroorzaken.

WAARSCHUWING:

Wijzigingen of aanpassingen aan dit product die niet uitdrukkelijk door de partij die verantwoordelijk is voor naleving, kan de bevoegdheid van de gebruiker om te werken ongeldig verklaren het product.

Let op: Dit product is getest en voldoet aan de limieten voor een

Digitaal apparaat van klasse B volgens Deel 15B van de FCC-regels. Deze limieten zijn ontworpen om redelijke bescherming te bieden tegen schadelijke interferentie in een residentiële installatie.

Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen, en

indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, kan dit leiden tot schadelijke interferentie van radiocommunicatie. Er is echter geen

garanderen dat er in een bepaalde installatie geen storingen zullen optreden.

Als dit product schadelijke interferentie veroorzaakt aan radio of televisie

ontvangst, die kan worden bepaald door het product uit en aan te zetten, de

De gebruiker wordt aangemoedigd om te proberen de interferentie door een of meer van de volgende maatregelen. •

Heroriënteer of verplaats de ontvangstantenne. • Vergroot

de afstand tussen het product en de ontvanger. • Sluit het product aan op

een stopcontact op een ander circuit dan dat waarop

De ontvanger is aangesloten.

- Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

WAARSCHUWING	Geeft een gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot de dood of ernstig letsel.
GEVAAR	Geeft een gevaarlijke situatie aan die, indien niet vermeden, zal resulteren in de dood of ernstig letsel.
AUTORITEIT	Geeft een gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot licht tot matig letsel.
AANDACHT	Het symbool geeft aan dat de gebruiker een hoge prijs moet betalen let op de tekening om de situatie te laten zien opgemerkt. En de linker afbeelding toont: "Wees voorzichtig met elektrisch schok."

CERTIFICAAT

Dit apparaat voldoet aan Deel 15 van de FCC-regels.

De exploitatie is onderworpen aan twee voorwaarden:

(1) Dit apparaat mag geen schadelijke interferentie veroorzaken.
(2) Dit apparaat moet alle ontvangen interferentie accepteren,
inclusief interferentie die ongewenste effecten kan veroorzaken
operatie.

WAARSCHUWING:

Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties geleverd bij deze elektrische apparaten. Het niet opvolgen van alle instructies onderstaande kan leiden tot een elektrische schok, brand en/of ernstig letsel. Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.

WAARSCHUWING:

Onjuiste bediening kan persoonlijk letsel veroorzaken. Onjuiste bediening kan schade aan de machine veroorzaken. Onjuiste bediening kan andere

EVAAR:

Gebruik geen voeding die niet voldoet aan de nominale spanning. Het gebruik van Niet-conforme voedingen kunnen brand of elektrische schokken veroorzaken.

VOORZICHTIGHEID:

1. Koppel de ventilator los wanneer u van de ene naar de andere locatie gaat.
2. Als de machine rook, geur, motorgeluid en andere abnormale geluiden produceert, omstandigheden, gebruik het dan niet. Het kan brand of een elektrische schok veroorzaken.
3. Demonteer, repareer of herstel de machine niet tijdens gebruik. Doe dit
   kan leiden tot brand, elektrische schokken en persoonlijk letsel.

4. Als het apparaat gedurende langere tijd niet wordt gebruikt, koppelt u de adapter los van het stroomnet. het stopcontact.

5. Steek nooit uw vingers, potloden of andere voorwerpen door de kap als de ventilator draait.

6. Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder en personen met verminderde fysieke, sensorische of mentale vermogens of gebrek aan ervaring en kennis als ze toezicht of instructies hebben gekregen over het gebruik van het apparaat op een veilige manier en de betrokken gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen worden uitgevoerd zonder toezicht.
7. Koppel de ventilator los wanneer u roosters verwijdert voor reiniging. Laat de ventilator niet onbeheerd draaien.

ÿ.Productbeschrijving

Controleer of het product beschadigd is of dat er accessoires ontbreken.

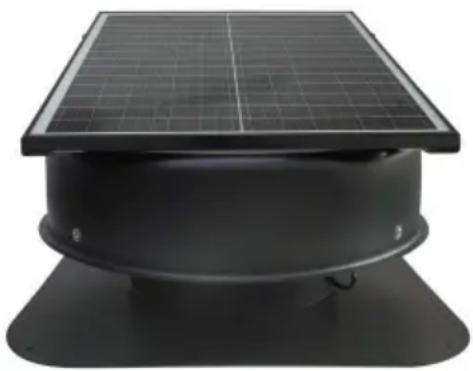

1.JBSF-350F

De temperatuurregelwaarde en de vochtigheidsregelwaarde kunnen worden aangepast. Als de binnentemperatuur en de vochtigheidsgraad één waarde boven de ingestelde waarde liggen, wordt de ventilator geopend.

Indicatielampje: 1.

Het groene LED-lampje brandt langdurig, ongeacht of het apparaat op zonne-energie of een adapter werkt;

	2. Wanneer de rook binnenshuis de rookmelderalarm, het groene LED-lampje knippert en de motor wordt gedwongen te stoppen.3.Noch de zonne-energie, noch de adapter worden van stroom voorzien en de LED's zijn uit;
1 x Afstandsbediening1 x Stroomadapter	6 x technische schroeven2 x Spanten/Ballen

2.JBSF-320G

1 x Zonneventilator 2 x Spanten/Ballen

1 x Afstandsbediening 1 x Stroomadapter

6 x technische schroeven

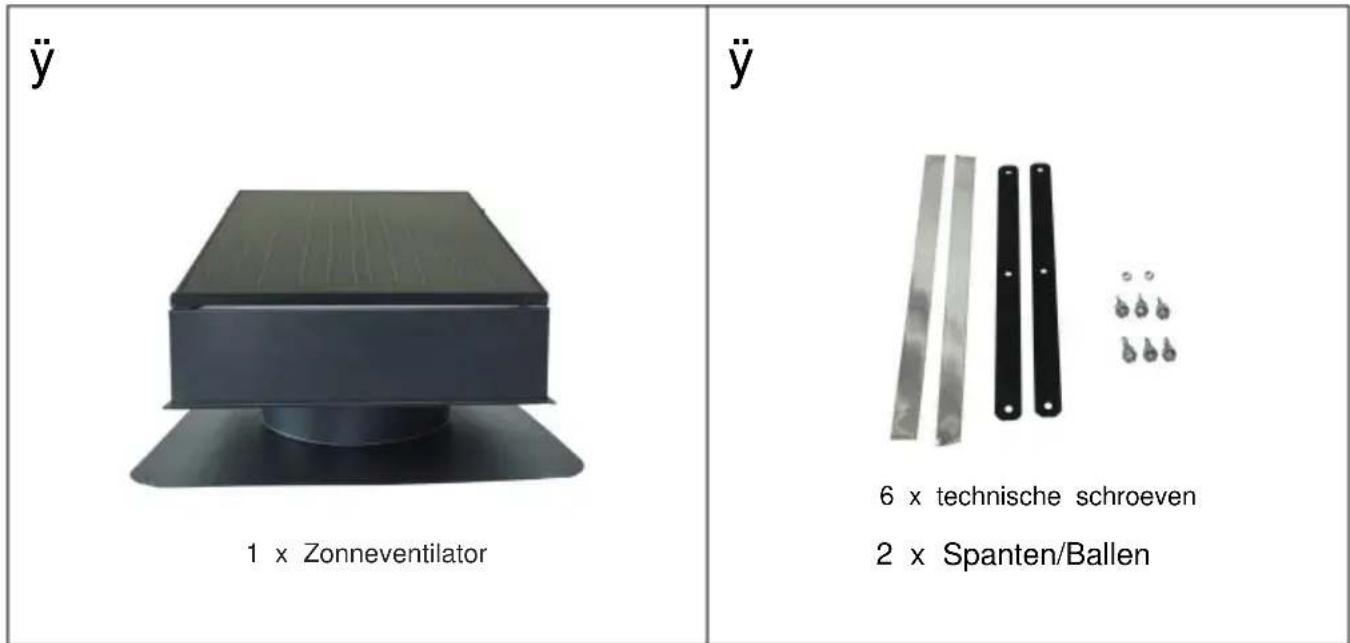

3.JBSF-320E

ÿ 1 x Zonneventilator ÿ 6 x technische schroeven 2 x Spanten/Ballen

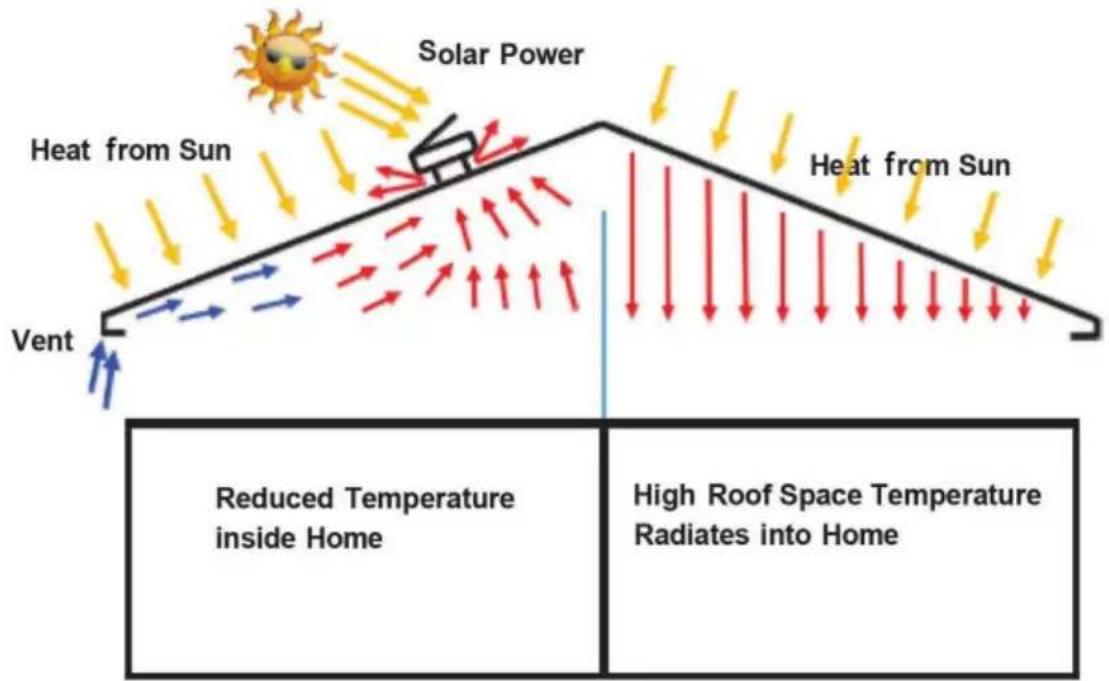

Een zonne-dakventilator kan op verschillende manieren uw huis koel houden en comfortabel.

Het ontwerp omvat de volgende kenmerken:

- Het houdt uw huis koeler in de zomer door 20 keer meer lucht af te zuigen dan een Whirly Bird.

Het is op zonne-energie, dus er zijn geen gebruikskosten. • Het

vermindert de behoefte aan airconditioning, wat de energierekening verlaagt. • Het

is eenvoudig te installeren en is compatibel met dakpannen, metaal en platte daken. •

Het vermindert de luchtvochtigheid en bevordert de luchtstroom, wat de temperatuur kan verlagen tot 30ÿF. •

Het vermindert condensvorming in uw dak. • Het heeft een

borstelloze DC-motor voor een stille werking. • Voor elk onderdeel

wordt hoogwaardig materiaal gebruikt om een lange levensduur te garanderen. • In de

koudere maanden voorkomt de thermostaatregeling warmteverlies en houdt

de plaats warm. • De

ventilator is corrosiebestendig en geschikt voor kustgebieden.

Model	JBSF-320E
Motor	DC 15V 35W
ZonnepaneelUitvoer	35 Watt, 15 VDC
UitlaatluchtVolume	~2200 m3/u

Let op: De ventilator heeft temperatuurregeling. Hij gaat aan als de temperatuur is gedaald. y26'y en schakelt uit wanneer de temperatuur y26°C is.

	AAN/UIT Om het apparaat in/uit te schakelen, wordt high-end ingeschakeld de standaard.
	ZACHT
	LAAG

	MEDIUM
	HOOGTE
	"GEFORCEERDE START" Druk op deze knop om op elk gewenst moment te starten temperatuur.

Timerknoppen:

	Als u op 1H drukt, wordt het apparaat na 1 uur uitgeschakeld.
	Als u op 2H drukt, wordt het apparaat na 2 uur uitgeschakeld.
	Als u op 4H drukt, wordt het apparaat na 4 uur uitgeschakeld.
	Als u op 8H drukt, wordt het apparaat na 8 uur uitgeschakeld.

Opmerking:

1. Bewaar de afstandsbediening buiten direct zonlicht.
2. Vergeet niet de beschermfolie te verwijderen voordat u de afstandsbediening kunt gebruiken.
3. Houd tijdens het koppelen een willekeurige knop 10 seconden ingedrukt.

ÿ.Installatiehandleiding

ÿ JBSF-320E

• De ventilator draait als de kamertemperatuur boven de 26^ / 78,8^ is en stopt wanneer het onder de 78,8^ / 26^ is. Zorg ervoor dat de thermostaat is aangesloten vóór de installatie.

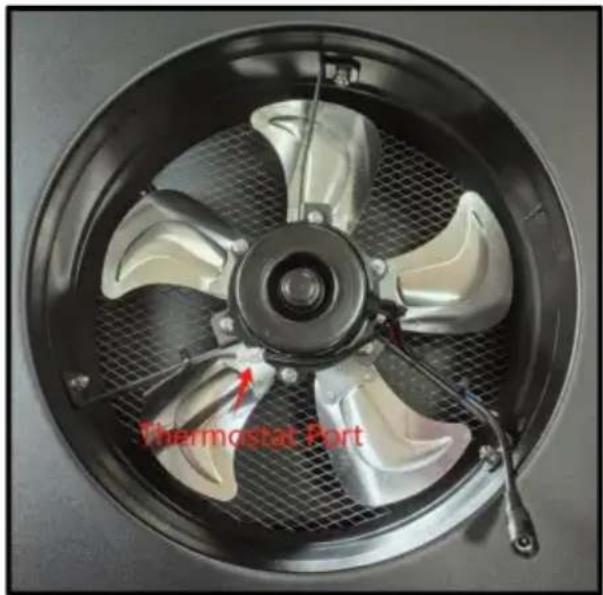

• De witte is de poort van de thermostaat. Als u wilt dat deze onder 78,8°F/26°C, dan moet u de stekker eruit trekken.

Thermostat Port

Lees deze installatiehandleiding zorgvuldig door om de zonne-dakventilator te installeren. Afhankelijk van het daktype kunt u de installatiestappen volgen voor het beste resultaat. Aluminiumlegering basisplaat, zacht, kan worden gevormd volgens verschillende dakvormen voor waterdichtingswerkzaamheden. Zorg ervoor dat het werkgebied droog is voordat u het installeert. Installeer het niet tijdens of na regen.

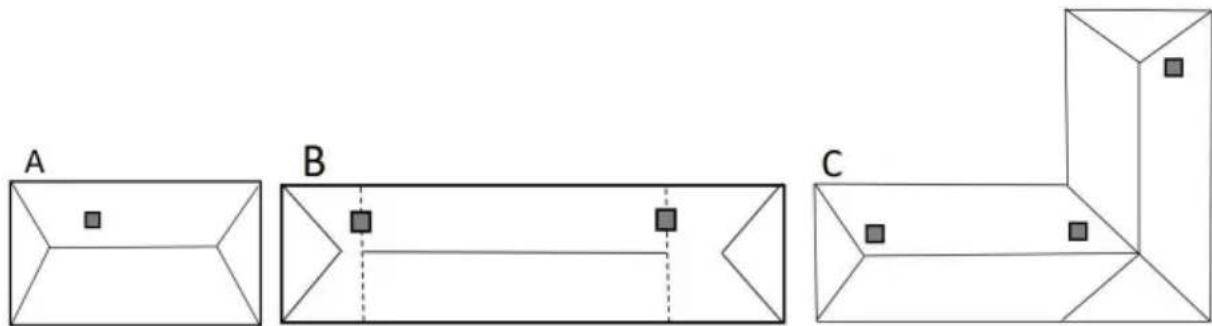

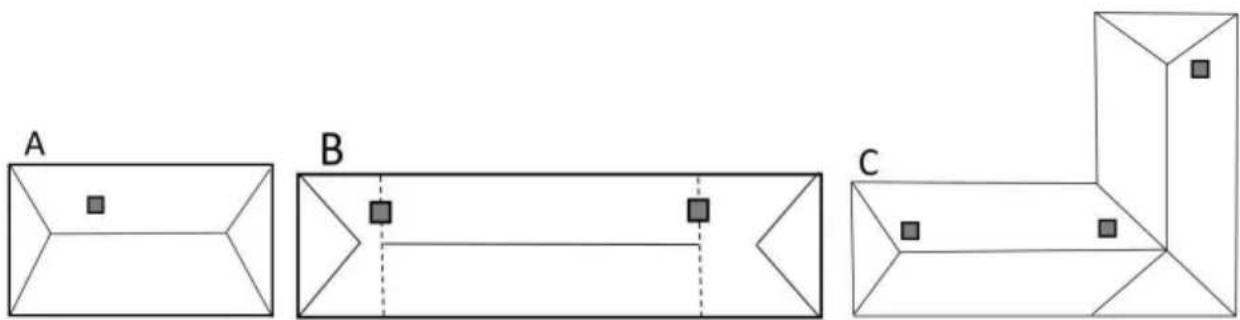

Bestudeer de afbeelding om te bepalen hoeveel zonne-dakventilatoren u nodig hebt en waar u ze voor uw huis of bedrijf moet installeren. Om te bepalen waar u de ventilator moet plaatsen, moet u rekening houden met schaduw op het dak in de middag tijdens de warmere maanden. Een goed geplaatste ventilator moet ervoor zorgen dat het zonnepaneel zonlicht ontvangt van het zuiden (noorden voor het zuidelijk halfrond) en westen tijdens de warmere maanden.

A - 1x zonneventilator tot 1.000 vierkante voet ruimte

B - 2x zonneventilatoren tot 2.000 vierkante voet ruimte

C - 3x zonneventilatoren tot 3.000 vierkante voet ruimte

Let op: Schaduw heeft invloed op de prestaties van de ventilator. Het aantal benodigde ventilatoren kan variëren, afhankelijk van de situatie.

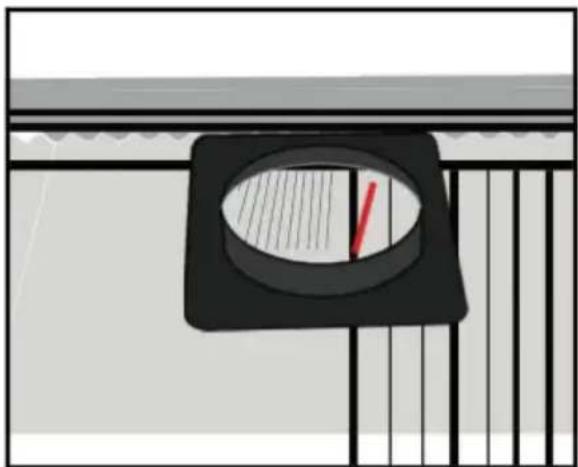

STAP 2

Verwijder 2 nokafdekkingschroeven en schuif de bovenrand van de loods eronder zoals weergegeven in de afbeelding. Het is belangrijk om de lashing zo te positioneren dat deze geen dakschroeven bedekt.

De dakschroeven die van boven naar beneden over het dak lopen, bevinden zich waar de spanten zich bevinden. Markeer na het positioneren een cirkel op de binnenrand van de loods.

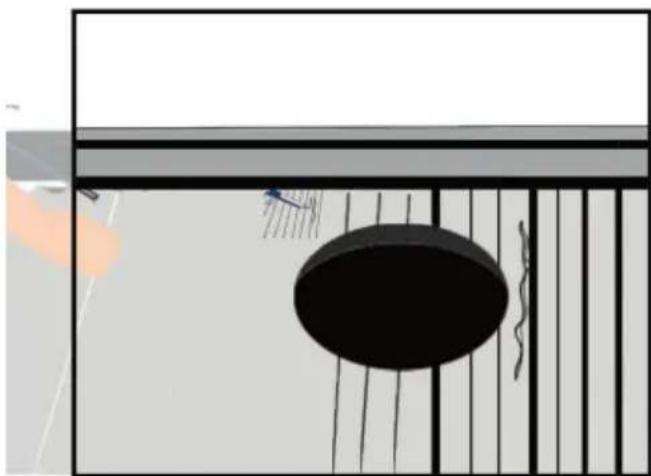

Volg de cirkel die op het dak is gemarkeerd en snijd een opening in het dak zoals afgebeeld met behulp van een metaalzaag of blikschaar. Als er folie onder de metalen platen zit, snijd dan een kruis in de folie en vouw de hoeken terug.

Let op: zorg ervoor dat u niet in de latten/spanten onder de dakplaat snijdt bij het snijden.

STAP 4

Schuif de loodslabben terug onder de dakbedekking en plaats de 2 nokbedekkingen terug. schroeven door de loods en buig de randen van de loods naar beneden de linker- en rechterkant om een strakke pasvorm met het dak te creërengebruik een blikschaar Snijd vervolgens inkepingen in de onderkant van de loods om de golvingen van het dak te pass en buig de inkepingen naar beneden. Breng vervolgens siliconenlijm aan op de onderkant en buitenkant van de randen. Gebruik daarna siliconenlijm aan de onderkant en buiten het onderste gedeelte van de loods.

Let op: Breng geen siliconen aan in de gleuven aan de onderkant van de loodslab.

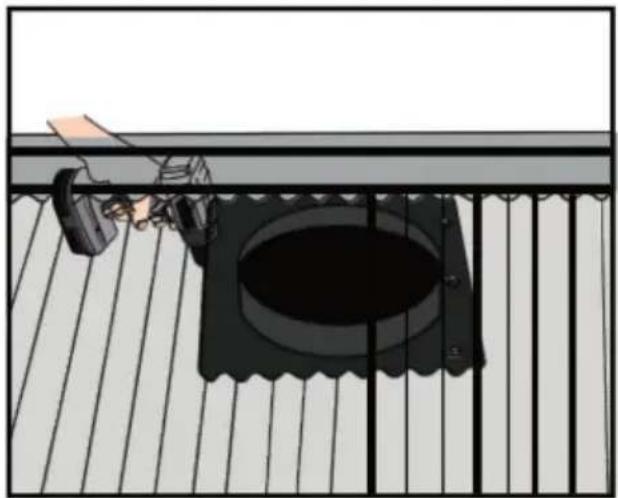

STAP 5

Gebruik, zoals in de afbeelding is weergegeven, minimaal 8 en maximaal 12 technische schroeven of dakschroeven met rubberen afdichtingen langs de linker-, rechter- en onderkant van de loodslabben om het dak vast te zetten.

Let op: Technische schroeven en dakschroeven zijn niet inbegrepen.

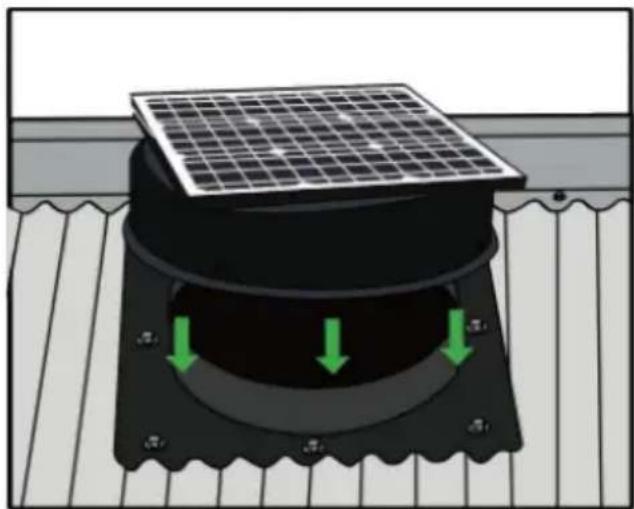

STAP 6

Plaats het hoofdgedeelte van de ventilator over de flits zoals hieronder getoond. Draai het hoofdgedeelte van de ventilator naar links of rechts om de gewenste richting voor het zonnepaneel te kiezen.

Tip: Plaats het zonnepaneel tussen het zuiden (noorden op het zuidelijk halfrond) en het westen, zodat u optimaal gebruik kunt maken van de zon in de warmere maanden.

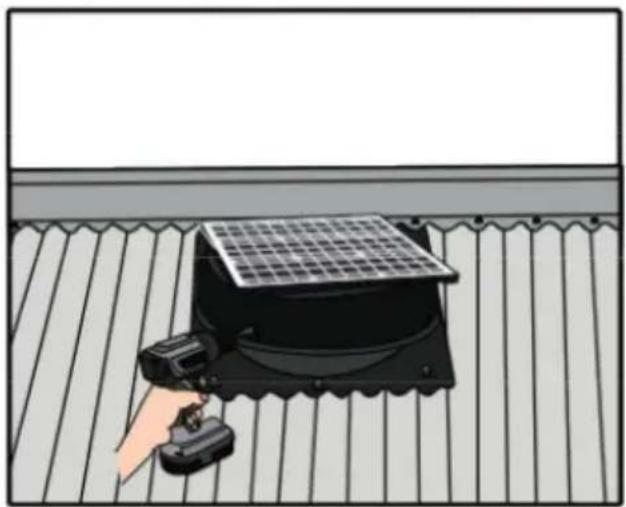

STAP 7

Draai met een elektrische schroevendraaier minimaal 4 kleine technische schroeven door de voorgeboorde gaten in het hoofdlichaam van de ventilator in de loods, zoals afgebeeld onderstaand.

Tip: Het kan zijn dat u de bovenste technische schroef niet op zijn plaats krijgt, omdat de dakhoek kan dit voorkomen. In dit geval kunt u de tech schroef in een andere gedeelte waar het hoofdgedeelte over de loods zit.

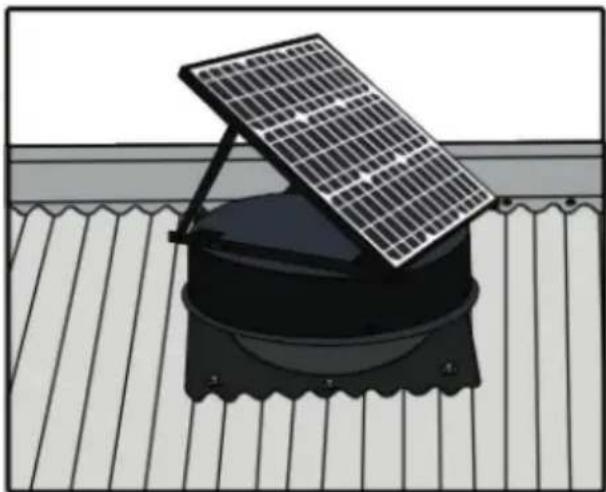

STAP 8

U kunt nu de hoek van het zonnepaneel aanpassen om maximaal zonlicht te ontvangen vooral tijdens het middaguur in de warmere maanden, zoals te zien is in de afbeelding. Omdat de helling van veel daken al een goede hoek heeft voor de zomerzon, kunt u het paneel misschien gewoon in de onderste stand laten staan, omdat het geleverd vanuit de fabriek, zonder dat er iets aan gedaan wordt.

Om de hoek van de zonnepanelen aan te passen, hoeft u alleen maar de 2 armen in de juiste I te zetten en de schroeven vast te draaien.

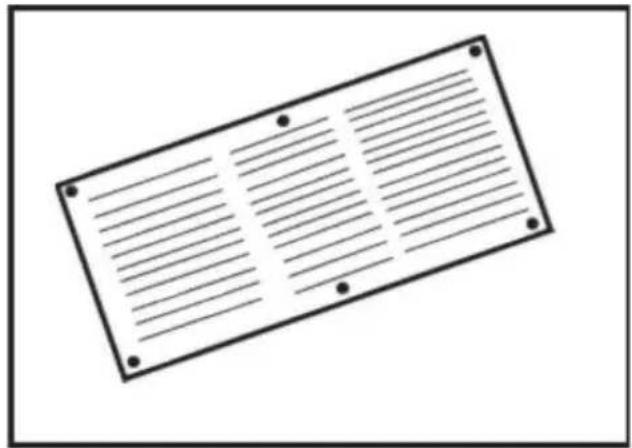

Let

op: Een installatieoptie is om de ventilator onder de dakrandventilatieopeningen te monteren aan de kant van het huis die 's middags koel is. Hierdoor kan de koelere buitenlucht naar binnen stromen.

worden in de dakruimte getrokken. Deze zijn vooral nodig als het dak folie onder de tegels heeft, maar hoe dan ook, dakrandventilatieopeningen zullen de luchtstroom verbeteren.

Bestudeer de afbeelding om te bepalen hoeveel zonne-dakventilatoren u nodig hebt en waar u ze voor uw huis of bedrijf moet installeren. Om te bepalen waar u de ventilator moet plaatsen, moet u rekening houden met schaduw op het dak in de middag tijdens de warmere maanden. Een goed geplaatste ventilator moet ervoor zorgen dat het zonnepaneel zonlicht ontvangt van het zuiden (noorden voor het zuidelijk halfrond) en westen tijdens de warmere maanden.

A - 1x zonneventilator tot 1.000 sqft plaats B -

2x zonneventilatoren tot 2.000 sqft plaats C - 3x

zonneventilatoren tot 3.000 sqft plaats Let op:

Schaduw heeft invloed op de prestaties van de ventilator. Het aantal benodigde ventilatoren kan variëren, afhankelijk van de situatie.

STAP 2

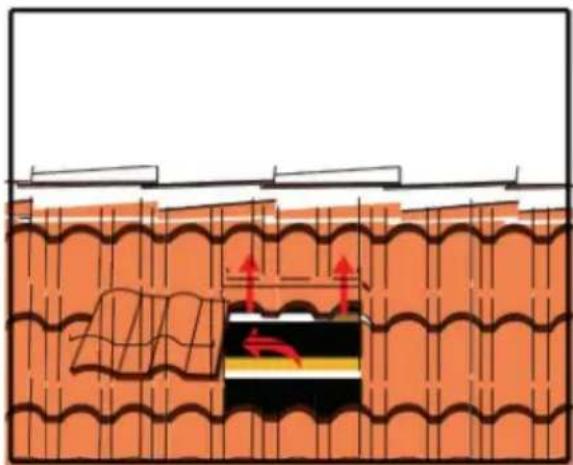

Verwijder de derde tegel, aftellend, van de nokafdekking (bovenkant van het dak) zoals weergegeven in de afbeelding. Verwijder één complete tegel van het dak. U kunt de tegel ook direct boven de verwijderde tegel iets omhoog duwen om de opening groter te maken, indien nodig.

Zorg ervoor dat u deze verwijderde tegel weggooit. Laat hem niet op het dak liggen.

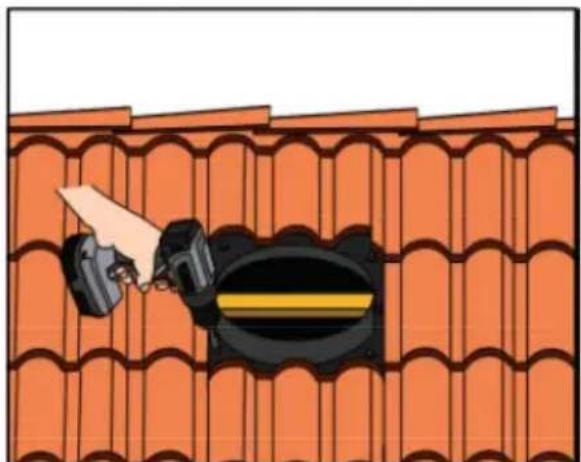

STAP 3

Til de tegels boven de tegelopening, schuif de bies op zijn plaats zoals hier getoond, en duw de tegels vervolgens terug naar beneden. Dit zal de bies vormen naar de tegels.

Plaats minimaal één rafter/latten strap (2 meegeleverd) zoals afgebeeld. De strap vouwt over de ronde rand op de loods en kan door de rafter/latten strap in de rafter of lat worden geschroefd of genageld.

Let op: De spanten lopen van de bovenkant van het dak tot aan de gevel en de latten lopen dwars over het dak, direct onder de dakpannen.

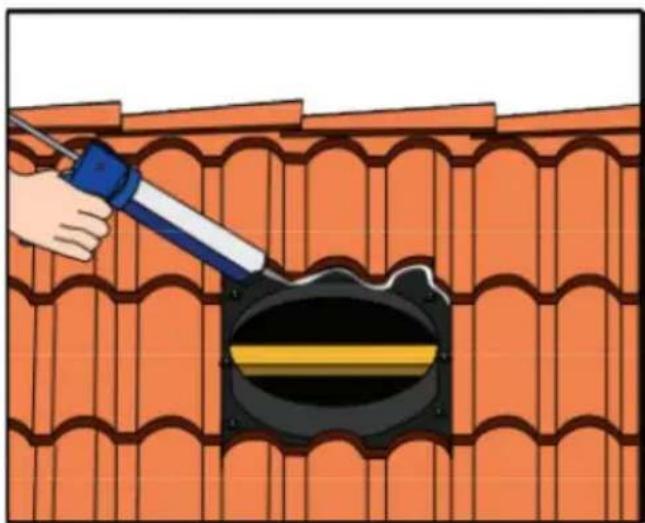

STAP 5

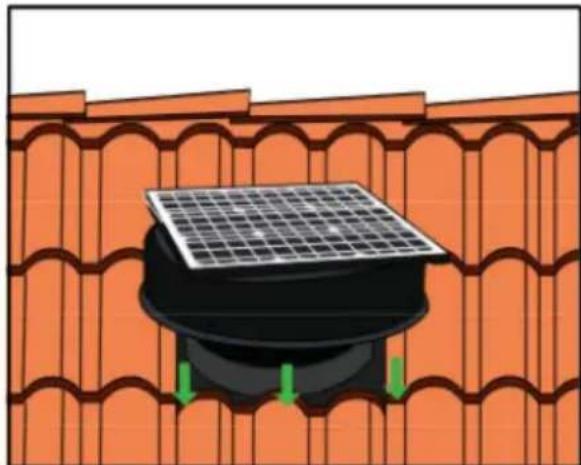

Zodra de loodslabben zijn geplaatst, brengt u een rups transparante siliconenkit aan op de bovenkant van de loodslabben die aansluiten op de bovenste tegels.

Plaats het hoofdgedeelte van de ventilator over de flits zoals hieronder getoond. Draai het hoofdgedeelte van de ventilator naar links of rechts om de gewenste richting voor het zonnepaneel te kiezen.

Tip: Plaats het zonnepaneel tussen de zuidkant (noord voor de zuidkant) halfrond) en het westen om het beste bij de zon te passen in de warmere maanden.

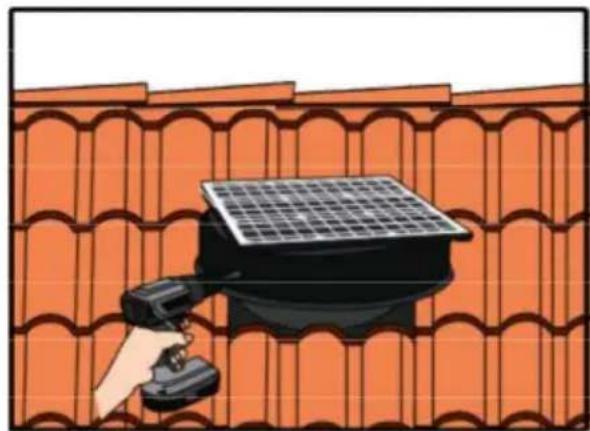

STAP 7

Zoals in de afbeelding is weergegeven, schroeft u met een elektrische schroevendraaier minimaal 4 kleine technische schroeven door de voorgeboorde gaten in het hoofdlichaam van de ventilator door het lood heen.

Tip: Het kan zijn dat u de bovenste technische schroef niet op zijn plaats krijgt vanwege de hoek van het dak. kan dit voorkomen. In dit geval kunt u de tech-schroef eenvoudig indraaien een ander gedeelte waar het hoofdgedeelte over de loods zit.

STAP 8

U kunt nu de hoek van het zonnepaneel aanpassen om maximaal zonlicht te ontvangen vooral tijdens het middaguur in de warmere maanden, zoals te zien is in de afbeelding. Omdat de helling van veel daken al een goede hoek heeft voor de zomerzon,

U kunt het paneel mogelijk gewoon in de neerwaartse positie laten staan, zoals het door de fabriek wordt geleverd, zonder iets te doen. Om de hoek van de zonnepanelen omho te verstellen, hoeft u alleen maar de 2 armen in de juiste hoek te verstellen en de schroeven.

STAP 9

Nu de primaire installatie is voltooid, kunt u de flexibele loods naar uw tegels vormen en het onderste gedeelte naar beneden buigen zodat water op de tegels eronder kan lopen. Breng vervolgens een kraal siliconen aan langs de linker- en rechterkant van de loods en uw klus is voltooid.

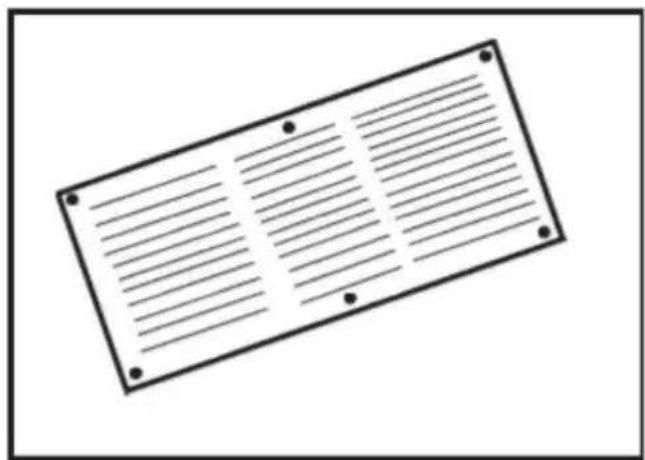

Let

op: Een installatieoptie is om de ventilator onder de dakrandventilatieopeningen te plaatsen aan de zijkant van het huis die 's middags koel is. Hierdoor kan de koelere buitenlucht in de dakruimte worden gezogen. Deze zijn vooral vereist als het dak folie onder de tegels heeft, maar hoe dan ook, dakrandventilatieopeningen verbeteren de luchtstroom.
