Merk	Vevor
Model	GX-08-200
Productsoort	Inline kanaalventilator
Voedingsspanning	220-240 V ~ 50 Hz
Nominaal vermogen	150 W
Kanaalgrootte	200 mm
Lengte van het netsnoer	1,6 m
Bedrijfstemperatuur	-10 tot 45 °C
Variabele snelheid	Ja, continue regeling met draaiknop
Luchtdebiet	Niet gespecificeerd (schatting: ~800-1000 m³/u)
Geluidsniveau	Variabel afhankelijk van snelheid; een licht motorgeluid is normaal bij lage snelheid
Installatie	Wand, kanaal of ophanging met touw
Materiaal behuizing	Kunststof en metaal
Onderhoud	Regelmatig reinigen van de bladen en de turbine met een vochtige doek
Veiligheid	Overspanningsbeveiliging, niet gebruiken bij een raam, uitschakelen voor reiniging
Gewicht	Ongeveer 2,5 kg
Afmetingen (L x B x H)	Ongeveer 250 x 250 x 200 mm
Garantie	Elektronische garantie via www.vevor.com/support
Inbegrepen accessoires	Montagebeugel, schroeven, pluggen, ring, touw (afhankelijk van versie)
Repareerbaarheid	Reserveonderdelen niet gespecificeerd; neem contact op met de klantenservice voor vervanging

Veelgestelde vragen - GX-08-200 Vevor

Hoe installeer ik de GX-08-200 Vevor ventilator?

Bevestig eerst de montagebeugel aan de muur of het plafond door 4 gaten te boren. Plaats de pluggen en schroef de beugel vast. Schuif vervolgens de motorbehuizing in de beugel, waarbij u de luchtstroompijlen uitlijnt. Draai de plastic klemmen vast en sluit indien nodig het kanaal aan. Sluit de voeding aan en controleer de werking.

Wat is de vereiste voedingsspanning?

De ventilator werkt op een spanning van 220-240 V AC bij 50 Hz. Gebruik geen niet-conforme voeding om brand- of elektrische schokrisico's te voorkomen.

Hoe maak ik de ventilator schoon?

Haal eerst de stekker uit het stopcontact. Verwijder de motorbehuizing uit de beugel. Gebruik een vochtige doek om de turbine en de bladen te reinigen. Voorkom dat er water in de motor komt. Gebruik geen agressieve chemicaliën.

De ventilator maakt geluid tijdens het gebruik, is dat normaal?

Een licht motorgeluid is normaal, vooral bij lage snelheid. Als het geluid overmatig of abnormaal is, controleer dan of de bladen niet verstopt zijn of dat de installatie stabiel is. Als het probleem aanhoudt, neem dan contact op met de technische ondersteuning.

Kan ik deze ventilator in een raam gebruiken?

Nee, gebruik de ventilator NIET in een raam. Regen kan een elektrisch risico opleveren. Het apparaat is ontworpen voor installatie binnenshuis of in een kanaal.

Hoe stel ik de snelheid van de ventilator in?

De snelheid wordt ingesteld met een draaiknop op de behuizing. Draai deze om de snelheid continu te verhogen of te verlagen, van hoog naar laag.

Wat moet ik doen als de ventilator niet werkt?

Controleer eerst de stroomvoorziening en of het stopcontact werkt. Zorg ervoor dat het snoer niet beschadigd is. Als het apparaat rook of een vreemde geur afgeeft, haal dan onmiddellijk de stekker eruit en neem contact op met de klantenservice.

Kan deze ventilator in een badkamer worden gebruikt?

Dit model is niet specifiek ontworpen voor vochtige omgevingen. Vermijd installatie in een zeer vochtige ruimte zonder passende bescherming. Raadpleeg de veiligheidsvoorschriften in de handleiding.

Wat is de lengte van het netsnoer?

Het netsnoer is 1,6 meter lang. Als u een verlengsnoer nodig hebt, gebruik dan een snoer dat geschikt is voor het vermogen van het apparaat (150 W).

Hoe krijg ik garantieservice?

Registreer uw product en download het elektronische garantiecertificaat op de website www.vevor.com/support. Neem voor technische vragen contact op met de ondersteuning via deze site.

GEBRUIKSAANWIJZING GX-08-200 Vevor

We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden.

'Bespaar de helft', 'Halve prijs' of andere soortgelijke uitdrukkingen die door ons worden gebruikt vertegenwoordigen slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat ze alle categorieën van aangeboden gereedschappen dekken. door ons. Wij verzoeken u vriendelijk om bij het plaatsen van een bestelling bij ons goed na te gaan of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw zullen informeren als er technologie- of software-updates zijn voor ons product.

INHOUD

ÿ.VEILIGHEIDSMAATREGELEN
ÿ.PRODUCTBESCHRIJVING
ÿ.INSTALLATIE
ÿ.AFMETINGEN EN SPECIFICATIE
ÿ.AANZETTEN EN INSTALLEREN
ÿ.REINIGING
ÿ.PROGRAMMEREN

ÿ.Veelgestelde vragen ÿ.LET OP

VEILIGHEIDSMAATREGELEN

\	Onjuiste bediening kan persoonlijk letsel veroorzaken. Onjuiste bediening kan schade aan de machine veroorzaken. Onjuiste bediening kan ertoe leiden dat anderen schade ondervinden.
	Het symbool geeft aan dat de gebruiker er veel aandacht aan moet besteden en dat de tekening de situatie toont waarop moet worden en de linkerfiguur toont "Wees voorzichtig met elektrische schokken"
	Koppel de ventilator los wanneer u van de ene locatie naar de andere gaat.
	Gebruik geen voeding die niet aan de nominale spanning voldoet. Het gebruik van niet-conforme voedingen kan brand of een elektrische schok veroorzaken.
	Als de machine rook, geur, motorgeluid en andere abnormale omstandigheden afgeeft, gebruik deze dan niet. Het kanbrand of een elektrische schok veroorzaken.
	Demonteer, repareer of corrigeer de machine niet tijdens gebruik.Als u dit wel doet, kan dit leiden tot brand, elektrische schokken en persoonlijk letsel.
	WEES VOORZICHTIG
	Gebruik de ventilator NIET in een raam. Regen kan een elektrisch gevaar veroorzaken.
	Beschadig het originele netsnoer niet en verander het niet op willekeurige wijze, en buig het netsnoer niet, trek er met kracht aan, bind het vast of druk het niet onder zware voorwerpen. Dit zal het netsnoer beschadigen en elektrische lekkage, brand of elektrische schokken veroorzaken.
	Als de machine langere tijd niet wordt gebruikt, haal dan de stekker uit het stopcontact
	Als het netsnoer beschadigd is, neem dan contact op met uw plaatselijke servicecentrum of een gekwalificeerde elektricien om een geschikt vervangend snoer te installeren om letsel of schade te voorkomen.
	Steek nooit vingers, potloden of andere voorwerpen door de beschermkap terwijl de ventilator draait.
	Wanneer het netsnoer uit het stopcontact wordt gehaald, moet de stekker uit het stopcontact worden getrokken. Trek niet aan het netsnoer om met kracht aan de draad te trekken. Dit kan schade aan de draad veroorzaken en tot lekkage of elektrische schokken leiden.
	Koppel tijdens het reinigen de voeding los.

Merk	VEVOR
Model	GX-04-100 GX	-06-150 GX-08-200
Spanning	220-240V 220	-240V 220-240V
Frequentie	50 Hz	50 Hz	50 Hz
Stroom	36 W	67 W 150	W
Kanaalgrootte	ÿ100/ÿ125 ÿ150/ÿ160 ÿ200
Lengte netsnoer	1,6 miljoen	1,6 miljoen	1,6 miljoen
Omgevingstemperatuur tijdens gebruik	-10~ 45 ÿ -10~ 45 ÿ -10~ 45		ÿ

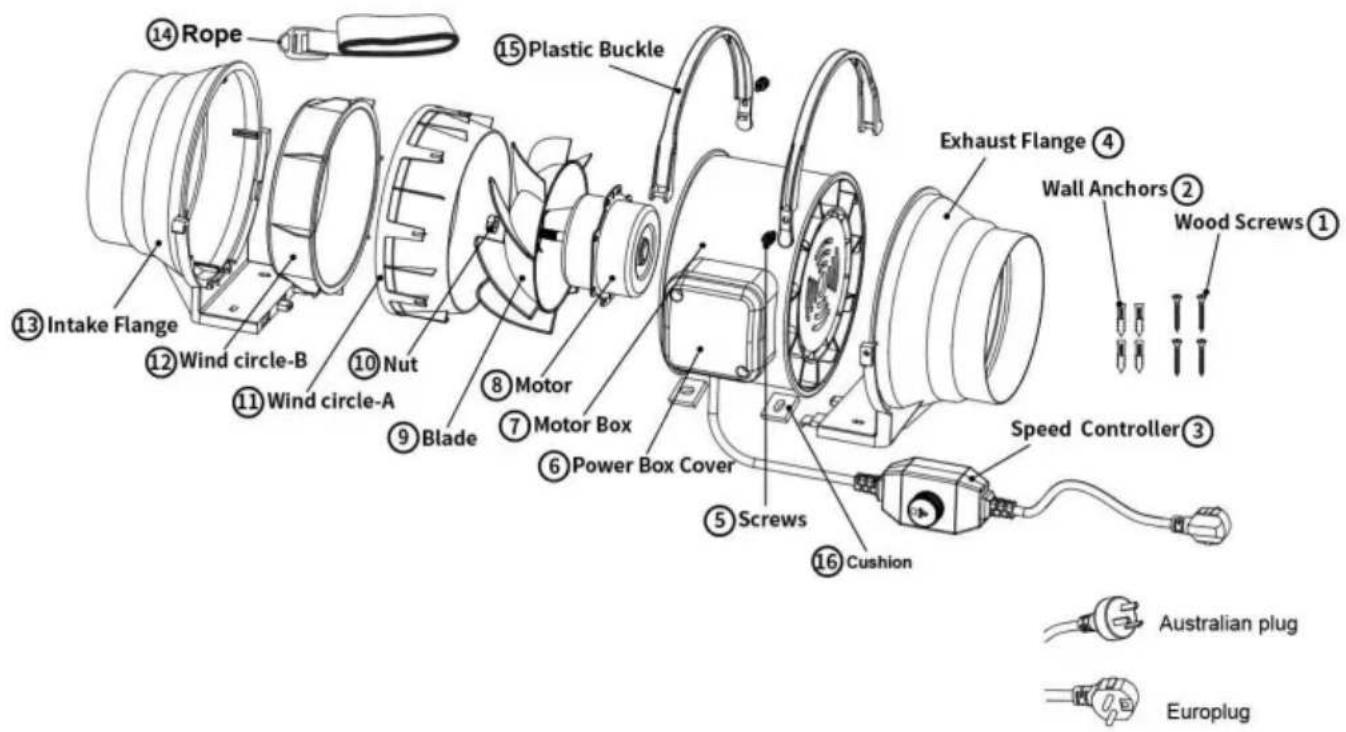

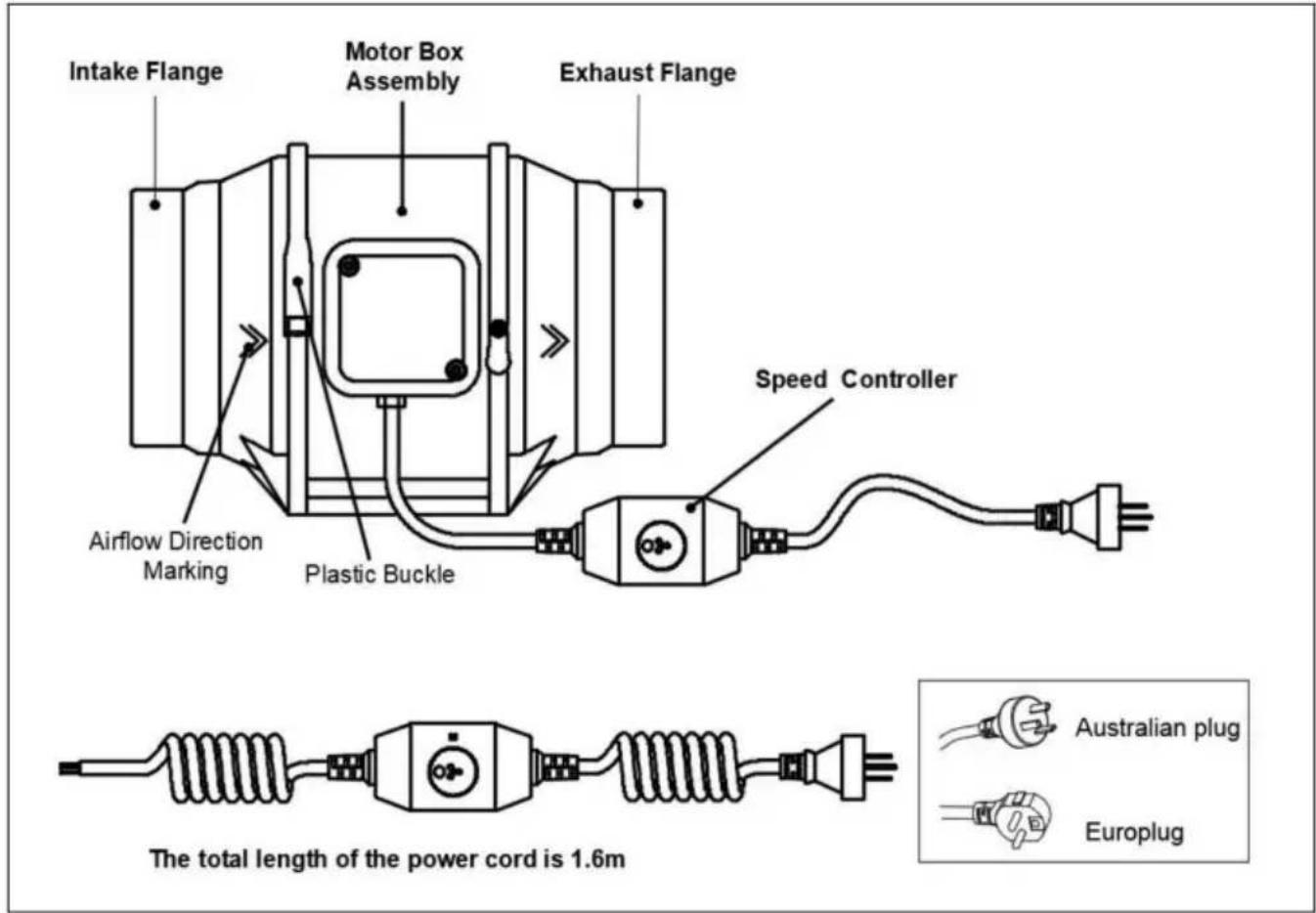

PRODUCTSTRUCTUURDIAGRAM

* TIPS! Bereid gereedschap van tevoren voor:

Kruisschroevendraaier, hamer

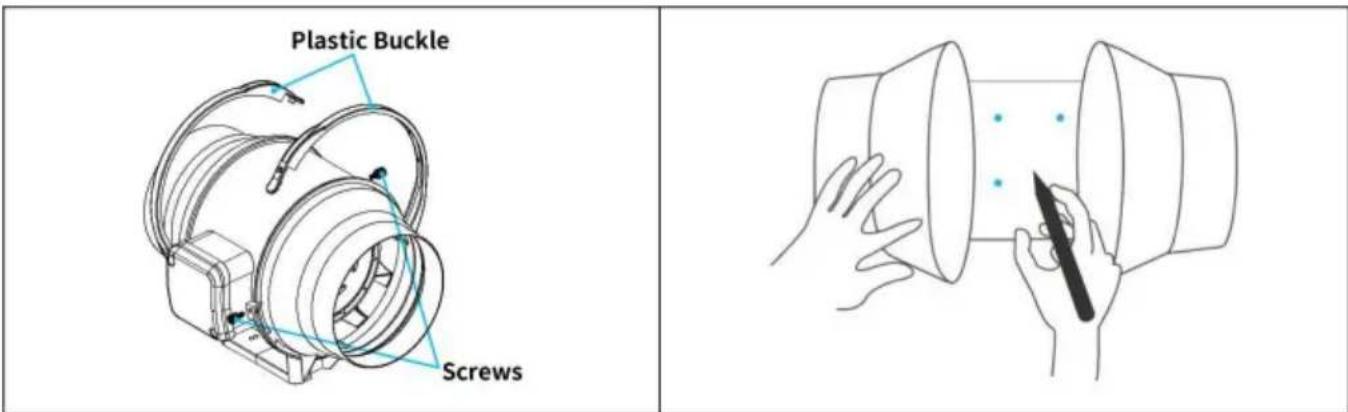

Schroef de plastic gesp los en maak deze los met een kruiskopschroevendraaier. Zie (Fig.1.)

Verwijder de motorkastconstructie van de flensbeugel. Zie de (Fig.2.)

1. Gebruik de flensbeugel om de gewenste ventilatorpositie in te stellen. Markeer de vier montagegaten. Zie (Fig.3.)

4.Boor vier gaten op de gemarkeerde locaties. Zorg ervoor dat uw montagegebied structureel gezond is en vrij van obstakels. Zie de (Fig.4.)

Als u op iets anders dan een houten steun of stijl monteert, steekt u de meegeleverde vier muurpluggen in de geboorde montagegaten.

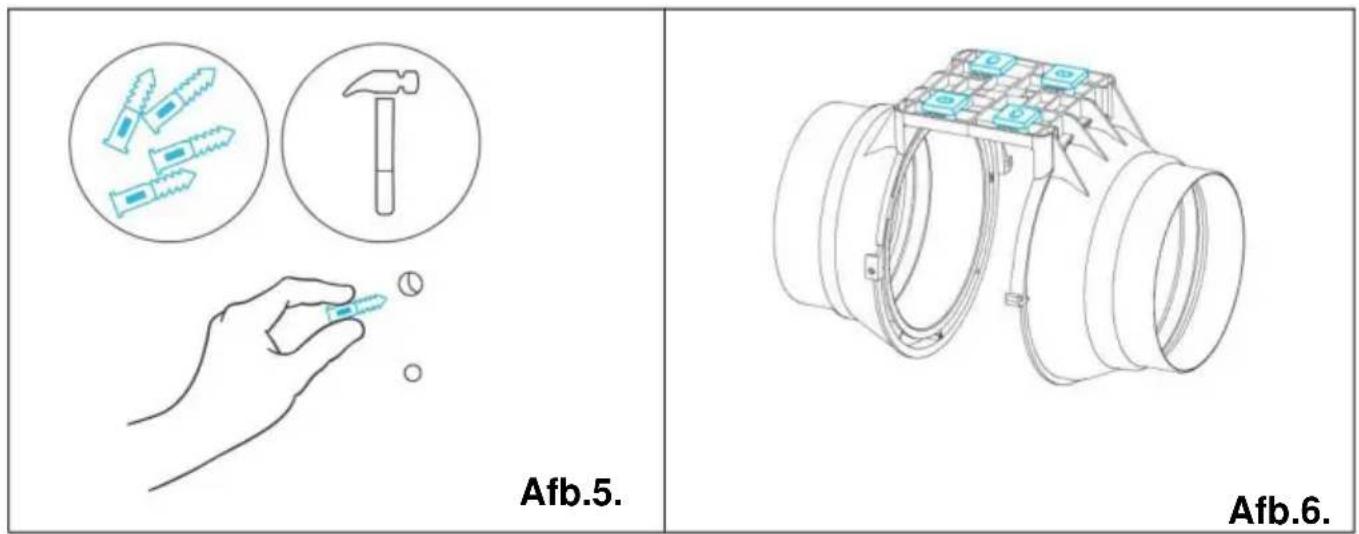

Mogelijk moet u een hamer gebruiken om ze door de gaten vast te zetten. Zie (Afb.5.)

Plak het kussen op de flensbeugel om ervoor te zorgen dat het gat van het kussen op één lijn ligt met het gat van de flensbeugel. Zie de (Afb.6.)

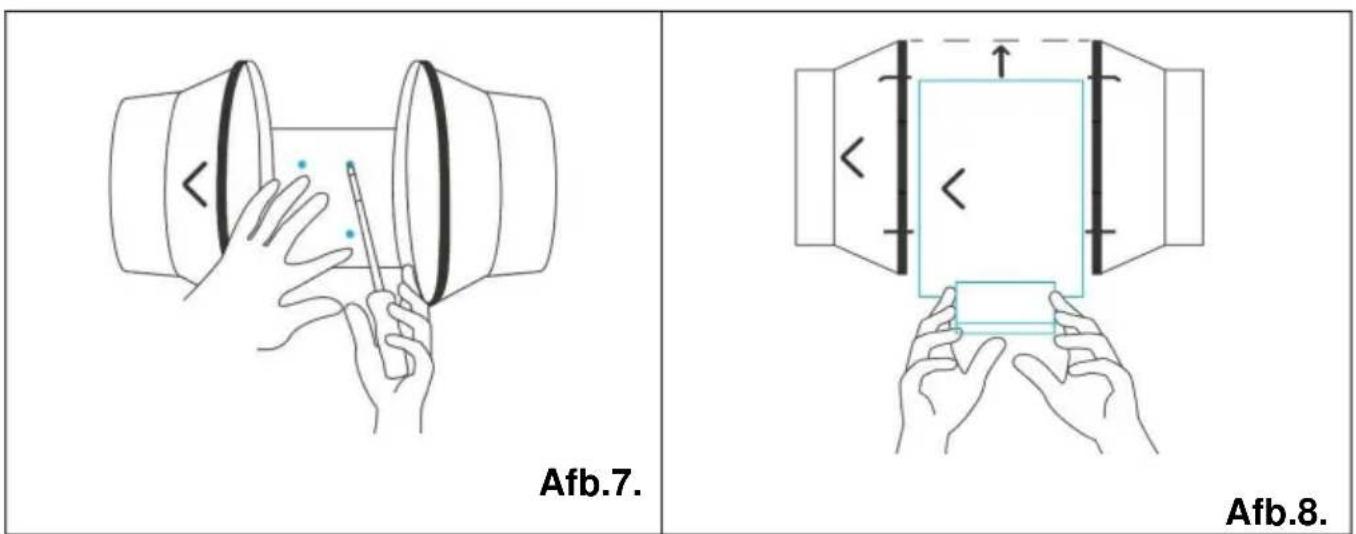

Lijn de gaten van de flensbeugel uit met de muurpluggen. Draai vier houtschroeven in met een schroevendraaier of boor om de

flensbeugel vast te zetten. Zorg ervoor dat de luchtstroompijl in de gewenste richting wijst. Zie (Fig. 7.)

Schuif de motorkast terug in de flensbeugel en zorg ervoor dat de luchtstroompijl in dezelfde richting wijst als de pijl op de flensbeugel. Zie de (Fig.8.)

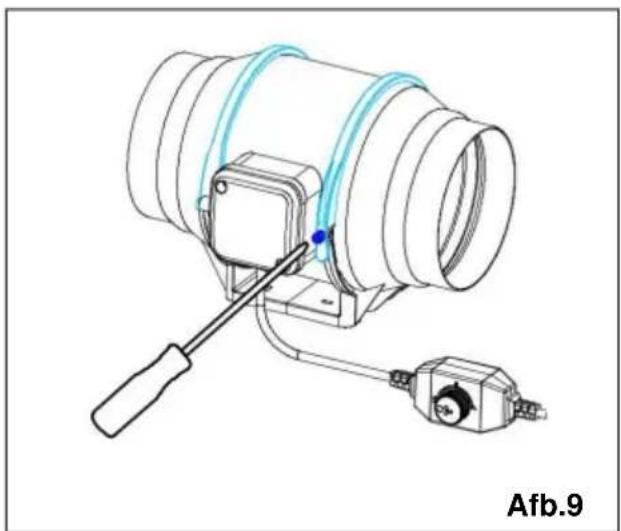

1. Plaats de plastic klemmen terug op de flenzen en draai de schroeven weer vast om de motorkast vast te zetten. Zie de (Afb.9.)

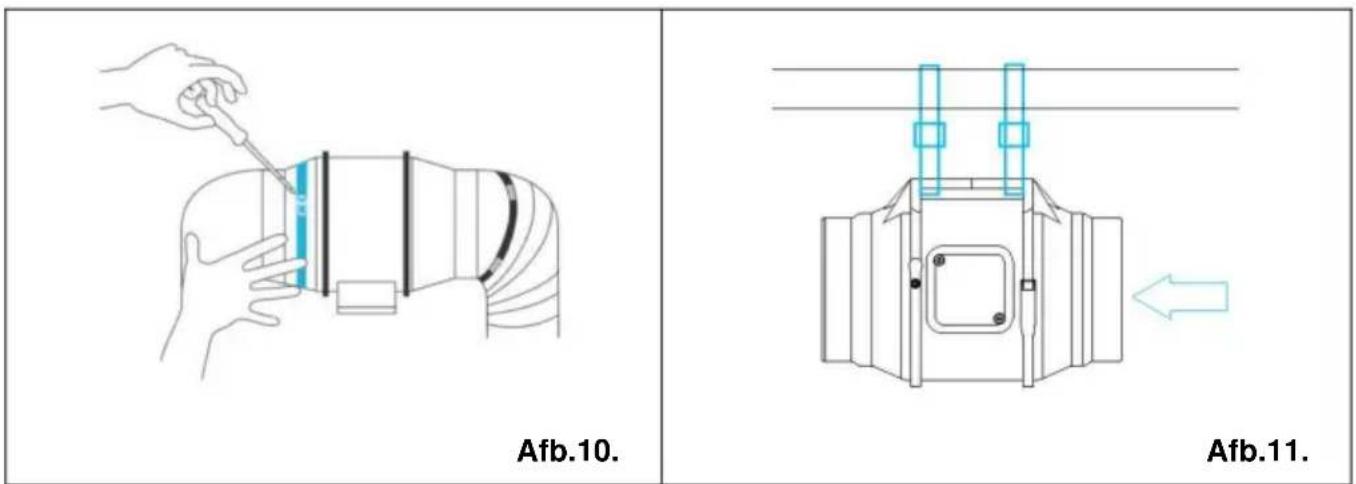

Als u kanalen installeert, koop dan een geschikt kanaal en kanaalklem en bevestig deze aan beide uiteinden van de ventilator om een goede afdichting te garanderen. Draai tenslotte de luchtkanaalklem vast met een schroevendraaier. Zie (Fig. 10.)

Bij installatie met touwhangers wikkelt u de kabels rond de flenzen en trekt u het touw strak om de ventilator vast te zetten. Zie (Afb.11.)

Sluit het netsnoer aan, zet de schakelaar aan om te controleren of de ventilator draait en voltooi vervolgens de installatie.

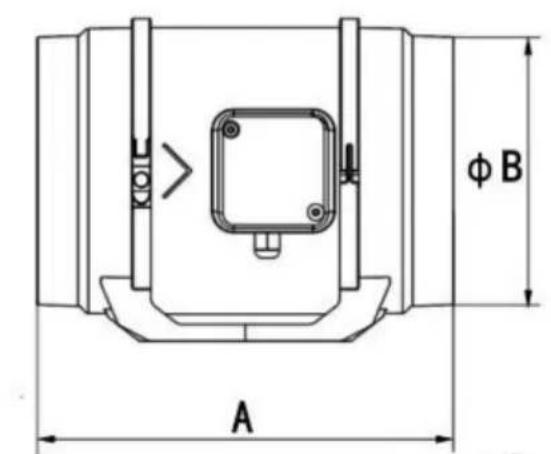

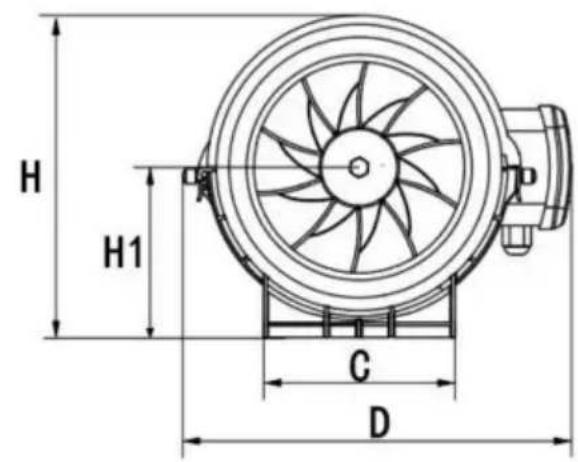

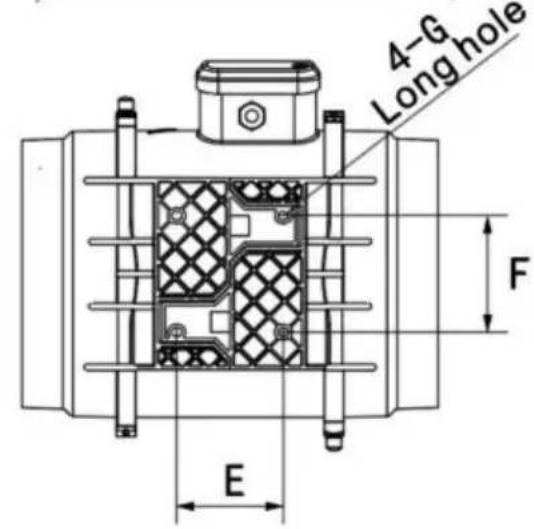

Dimensie

1. Afmeting

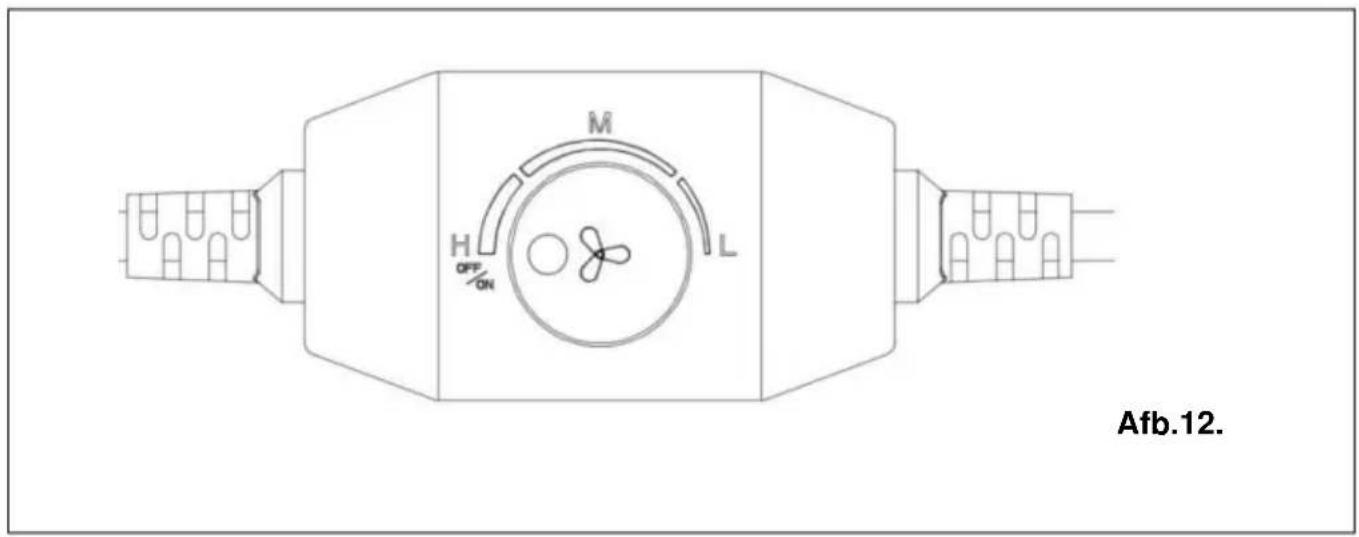

De controller heeft een knop en de ventilatorsnelheid is traploos. Draai aan de knop

om de windsnelheid aan te passen van de hoogste naar de laagste, en selecteer de gewens windsnelheid. Zie de (Fig.12.)

Tip: Een licht motorgeluid is normaal bij lage snelheid

ONDERHOUD

1. Jaarlijks is regelmatig onderhoud nodig. Schakel de ventilator uit voordat u

onderhoudswerkzaamheden uitvoert. 2. Gebruik GEEN chemicaliën zoals benzine, benzeen en

verdunningsmiddelen om de ventilator af te vegen. 3. Laat GEEN water in de motor en elektrische onderdelen komen, en laat de plastic onderdelen met een temperatuur in het water samen

1. Dit apparaat kan worden gebruikt door kinderen van 12 jaar en ouder en door personen met verminderde fysieke, zintuiglijke of mentale vermogens of een gebrek aan ervaring en kennis, als ze onder toezicht staan of instructies hebben gekregen over het gebruik van het apparaat op een veilige manier en het apparaat begrijpen. de mogelijke gevaren Kinderen mogen niet met het apparaat spelen.

Schoonmaken en gebruikersonderhoud mag niet door kinderen zonder toezicht worden uitgevoerd.

1. Als de voedingskabel beschadigd is, moet deze, om gevaar te voorkomen, worden vervangen door de fabriek, de onderhoudsafdeling of gekwalificeerde professionals.

SCHOONMAAK

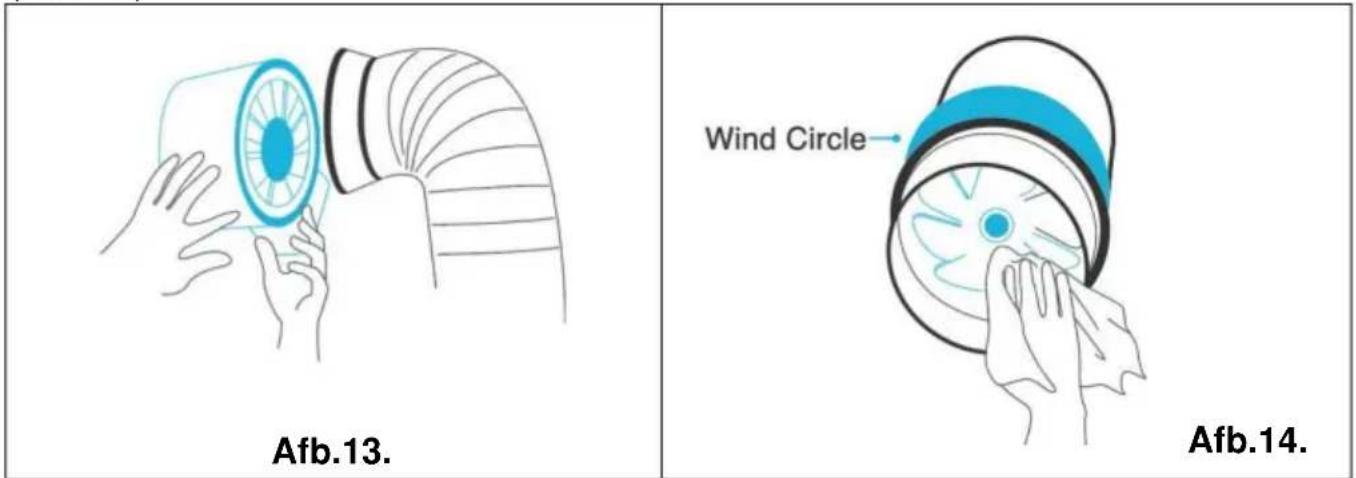

Stap 1:

Verwijder de motorbox van de montageflens. (Zie installatiestappen 1 voor informatie over het monteren en installeren van de motorkast om te leren hoe u de motorkast verwijdert).

Stap 2:

Gebruik een vochtige doek om stof en vuil van de waaier en ventilatorbladen te verwijderen. Verwijder de windcirkel tussen de motorkast en de ingangsflens. (Afb.14.)

Stap 3:

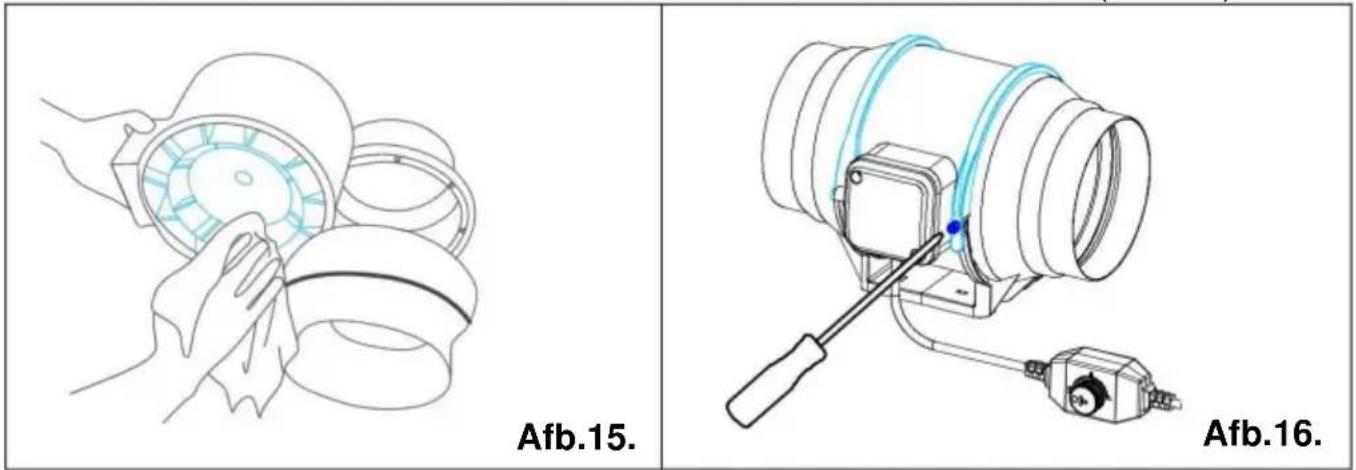

Maak de statorschoepen aan het andere uiteinde vrij van stof en vuil. Reinig het gebied binnen de uitlaat- en uitlaatflenzen. (Afb.15.)

Stap 4:

Bevestig de motorkast op de montageflenzen. Raadpleeg installatiestappen 2-3 voor meer informatie over het flenzen. Zet de motorkast vast. (Afb.16.)

AANDACHT

Dit product valt onder de bepalingen van Europa en Richtlijn 2012/19/EG. Het symbool met een doorgestreepte afvalcontainer geeft aan dat het product in de Europese Unie een aparte afvalinzameling vereist. Dit geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd.

Producten die als zodanig zijn gemarkeerd, mogen niet bij het normale huisvuil worden weggegooid, maar moeten worden ingeleverd bij een inzamelpunt voor recycling van elektrische en elektronische apparaten.

ROKEVA STREETEASTWOOD NSW 2122 Australië Geïmporteerd in de VS: Sanven

Technology Ltd. Suite

Preston, Verenigd Koninkrijk

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Linkenheim-Hochstetten, Duitsland

Gemaakt in China
