MANUALE UTENTE GX-08-200 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

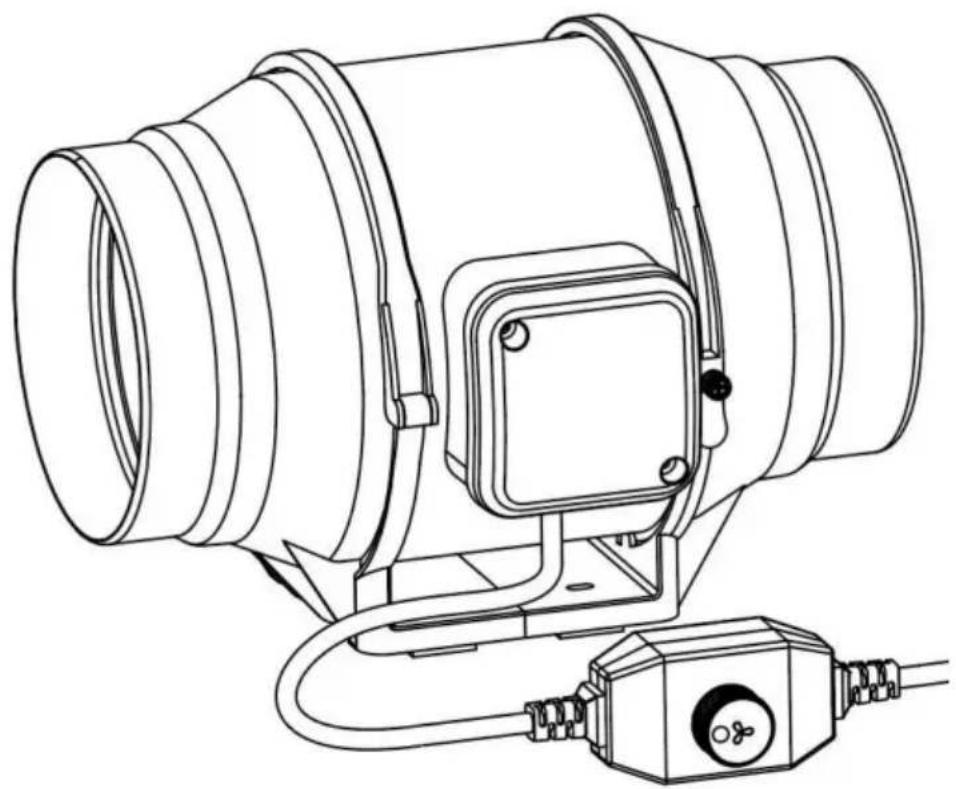

VENTILATORE

MANUALE D'USO

MODELLO: GX-04-100/GX-06-150/GX-08-200

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro pr

CONTENUTI

ÿ.PRECAUZIONI DI SICUREZZA

ÿ.DESCRIZIONE DEL PRODOTTO

ÿ.INSTALLAZIONE

ÿ.DIMENSIONE E SPECIFICHE

ÿ.ALIMENTAZIONE E CONFIGURAZIONE

ÿ.PULIZIA

ÿ.PROGRAMMAZIONE

ÿ.FAQ

ÿ.ATTENZIONI

MISURE DI SICUREZZA

/	Un funzionamento improprio può causare lesioni personali.Un funzionamento improprio può causare danni alla macchina.Un funzionamento improprio può causare danni ad altri.
	Il simbolo indica che l'utente deve prestare molta attenzione e prestare attenzione al disegno che mostra la situazione da notare la figura a sinistra mostra "Fare attenzione alle scosse elettriche"
	Scollegare la ventola quando ci si sposta da un luogo all'altro.
	Non utilizzare un alimentatore che non soddisfi la tensione nominale.L'utilizzo di alimentatori non conformi può provocare incendi o scosse elettriche.
	Se la macchina emette fumo, odori, rumore del motore e altre condizioni anomale, non utilizzarla. Esso può
	causare incendi o scosse elettriche.
	Non smontare, riparare o rettificare la macchina durante l'uso.Ciò potrebbe provocare incendi o scosse elettriche e lesioni personali.
	STAI ATTENTO
	NON utilizzare il ventilatore in una finestra. La pioggia può creare un pericolo elettrico.
	Non danneggiare o modificare arbitrariamente il cavo di alimentazione originale e non piegare, tirare con forza, legare o premere il cavo di alimentazione sotto oggetti pesanti. Ciò danneggerebbe il cavo di alimentazione, causando incendi di dispersione elettrica o scosse elettriche.
	Se la macchina non viene utilizzata per un lungo periodo, scollegare il cavo di alimentazione dalla presa
	Se il cavo di alimentazione è danneggiato, contattare il centro di assistenza locale o un elettricista qualificato per installare un cavo sostitutivo appropriato per evitare lesioni o danni
	Non inserire mai dita, matite o qualsiasi altro oggetto attraverso la protezione quando la ventola è in funzione.
	Quando il cavo di alimentazione è scollegato dalla presa, la spina deve essere staccata. Non tirare il cavo di alimentazione con forza, ciò potrebbe causare danni al cavo e causare perdite o scosse elettriche.
	Si prega di scollegare l'alimentazione durante la pulizia.

DESCRIZIONE DEL PRODOTTO

PARAMETRO TECNICO

Marca	VEVORE
Modello	GX-04-100 GX	-06-150 GX-08-200
Voltaggio	220-240 V 220	-240 V 220-240 V
Frequenza	50 Hz	50 Hz 50 Hz
Energia	36 W	67 W. 150 W
Dimensioni del condotto	ÿ100/ÿ125 ù150/ÿ160 ù200
Lunghezza del cavo di alimentazione	1,6 M 1,6 M		1,6 M
Temperatura ambiente di lavoro -10~	45 ù -10~ 45 ù -10~ 45 ù

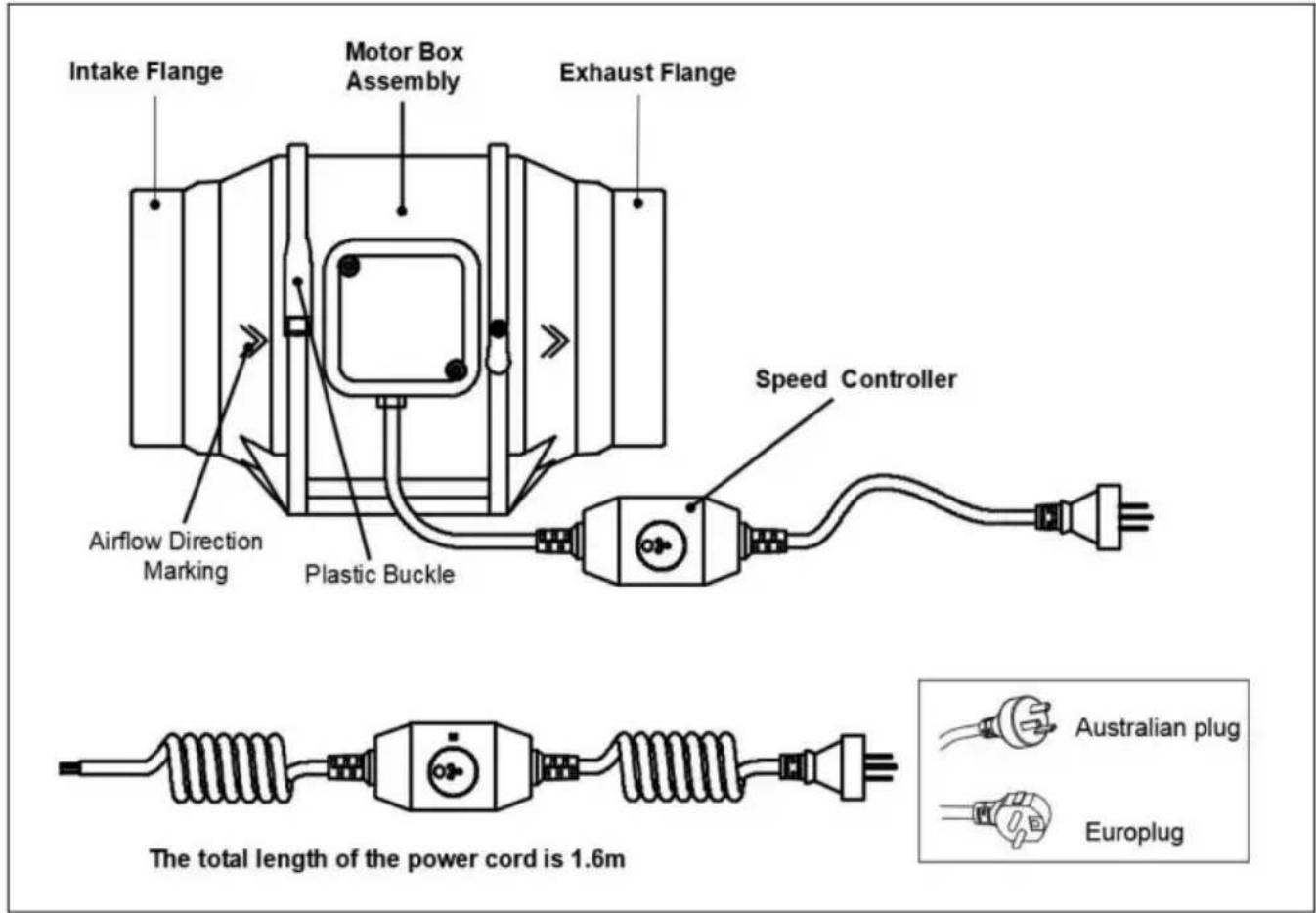

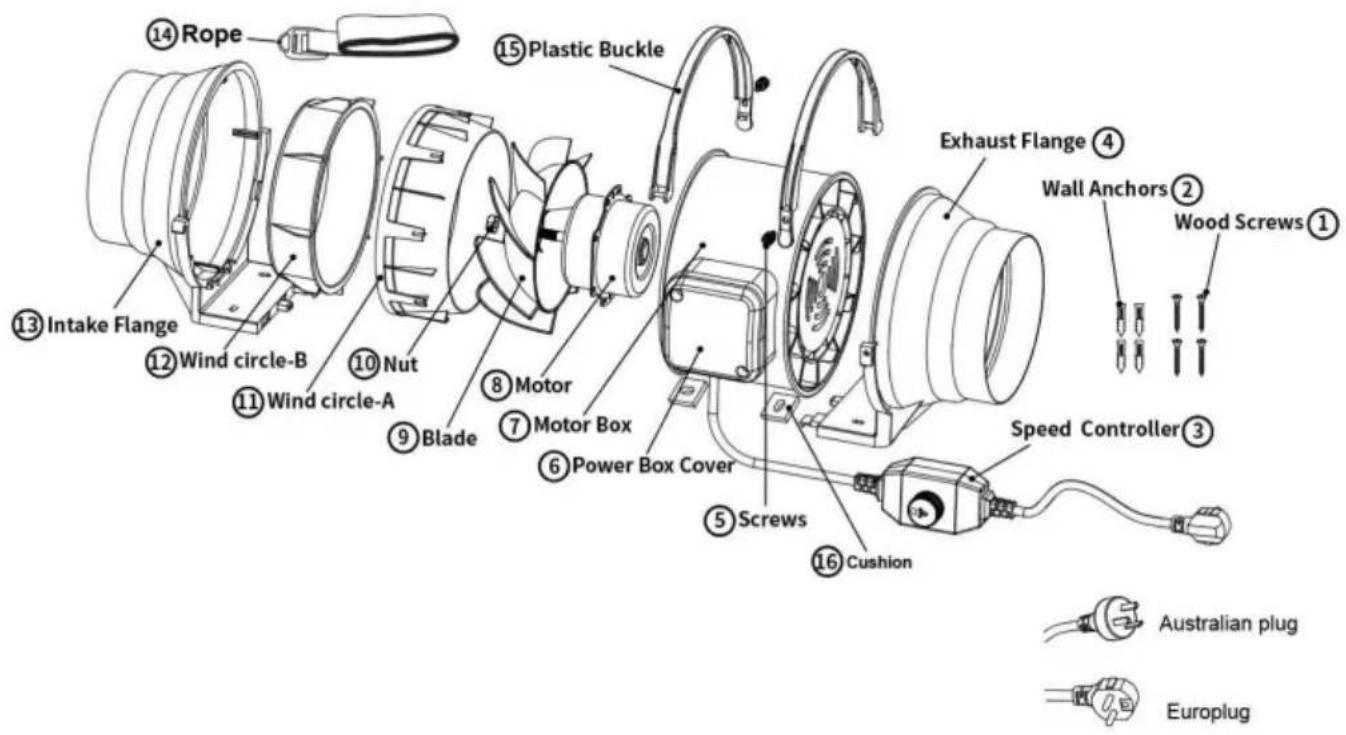

SCHEMA STRUTTURA DEL PRODOTTO

SUGGERIMENTI! Preparare gli strumenti in anticipo:

Cacciavite a croce, martello

Metodo di installazione:

Passo 1:

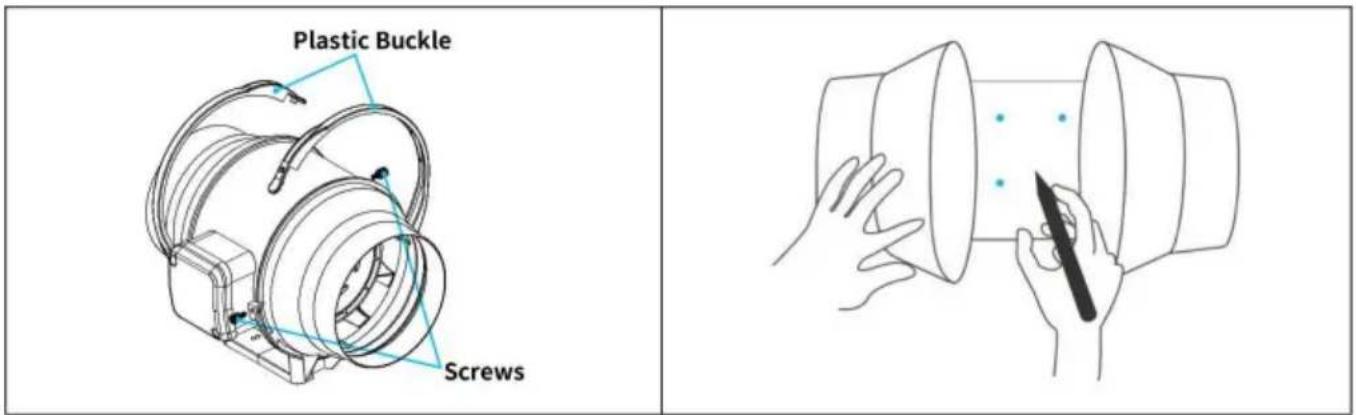

Svitare e allentare la fibbia in plastica utilizzando un cacciavite Phillips Vedere la (Fig.1.)

Rimuovere il gruppo della scatola motore dalla staffa della flangia. Vedere la (Fig.2.)

1. Utilizzare la staffa flangiata per impostare la posizione della ventola desiderata. Contrassegnare i quattro fori di montaggio. Vedere la (Fig.3.)
2. Praticare quattro fori nelle posizioni contrassegnate. Assicurarsi che l'area di montaggio sia strutturalmente solida e priva di ostruzioni. Vedere la (Fig.4.)

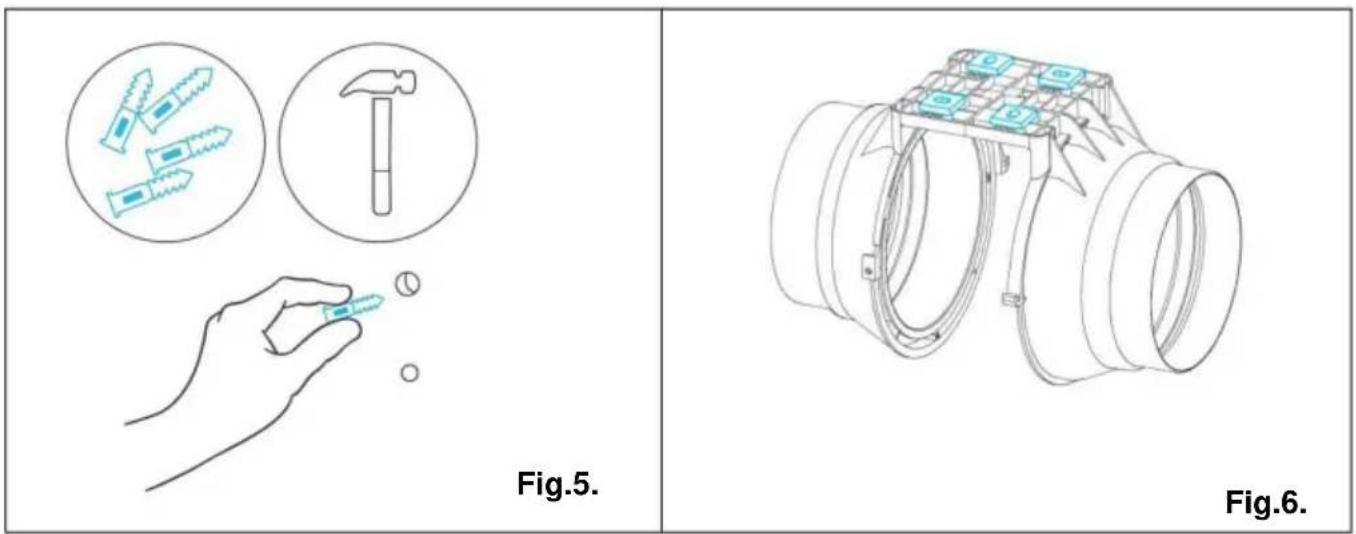

2: se si sta effettuando il montaggio su qualcosa di diverso da un supporto in legno o da un montante, inserire i quattro tasselli a muro inclusi nei fori di montaggio praticati.

Potrebbe essere necessario utilizzare un martello per fissarli attraverso i fori. Vedere la (Fig.5.)

Incollare il cuscino sulla staffa della flangia per garantire che il foro del cuscino sia allineato con il foro della staffa della flangia. Vedere la (Fig.6.)

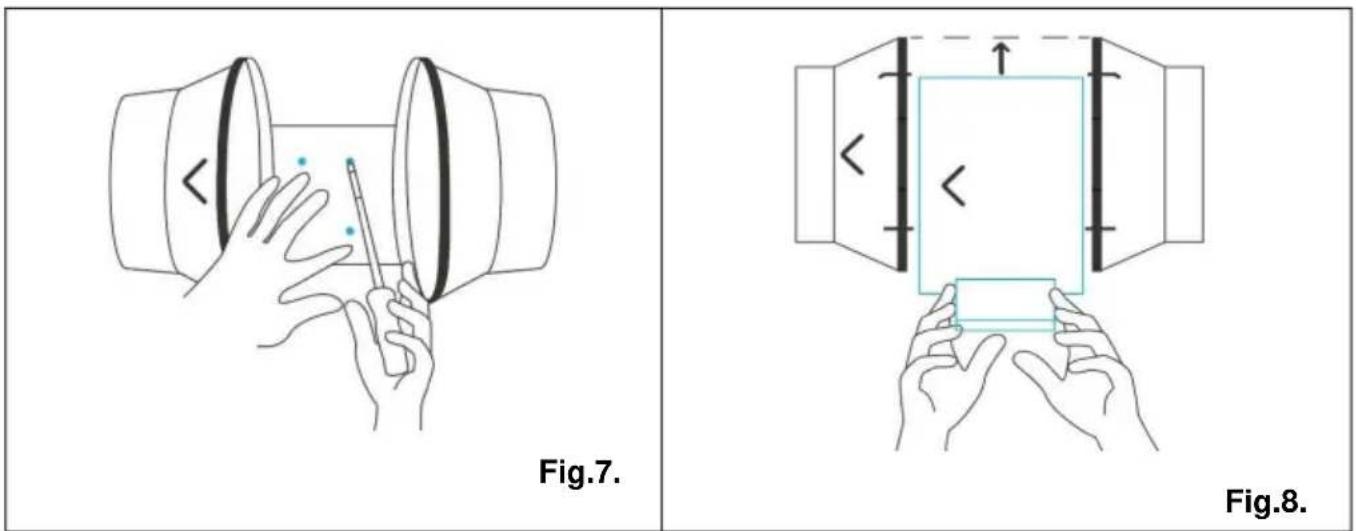

Allineare i fori della staffa flangiata con i tasselli a muro. Avvitare quattro viti da legno con un cacciavite o un trapano per fissare la staffa della flangia. Assicurarsi che la freccia del flusso d'aria punti nella direzione desiderata. Vedere (Fig.7.)

Far scorrere nuovamente la scatola del motore nella staffa della flangia, assicurandosi che la freccia del flusso d'aria punti nella stessa direzione della freccia della staffa della flangia. Vedere (Fig.8.)

Fig.5. Fig.6.

Fig.7. Fig.8.

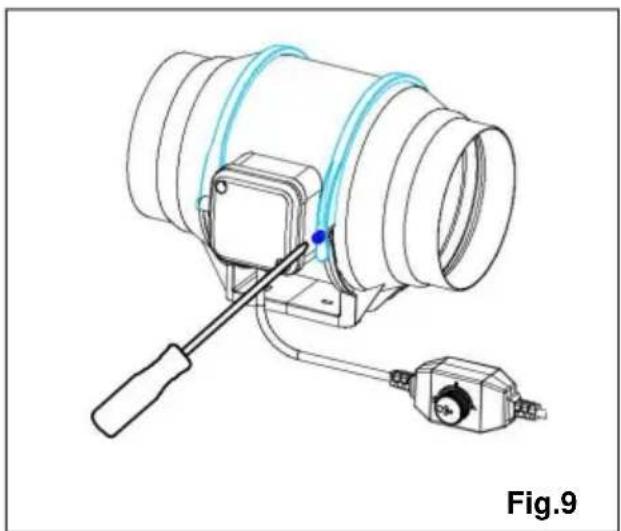

1. Riposizionare i morsetti di plastica sulle flange e serrare nuovamente le viti per fissare la scatola del motore. Vedere la (Fig.9.)

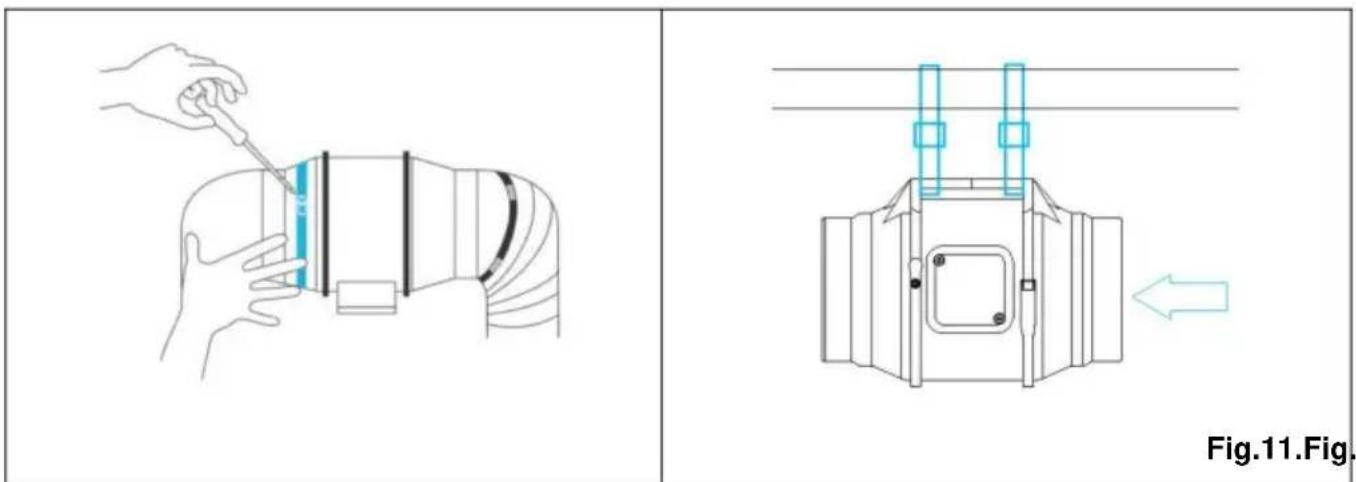

Se si installa un condotto, acquistare un condotto adatto e una fascetta per condotto e fissarlo a entrambe le estremità della ventola per garantire una tenuta ermetica. Infine serrare la fascetta del condotto dell'aria con un cacciavite. Vedere la (Fig.10.)

Se si esegue l'installazione con ganci per funi, avvolgere le funi attorno alle flange e stringere la fune per fissare la ventola. Vedere la (Fig.11.)

Collegare il cavo di alimentazione, accendere l'interruttore per verificare se la ventola è in funzione, quindi completare l'installazione.

Fig.11.Fig.

Fig.11.Fig.10.

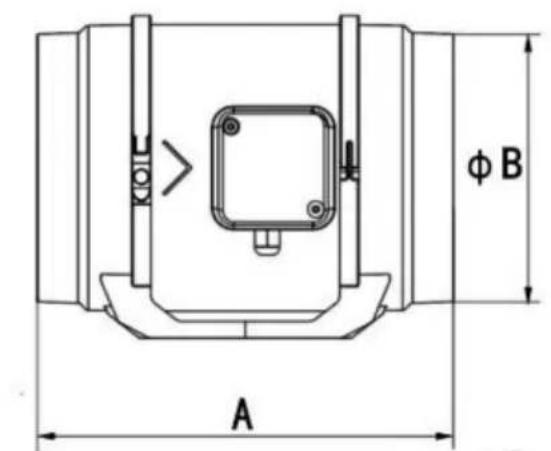

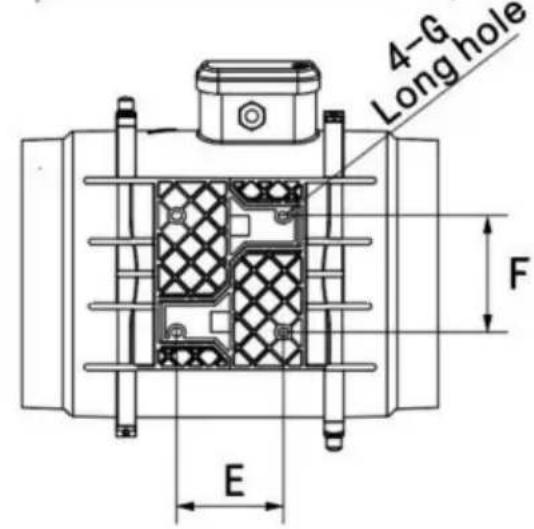

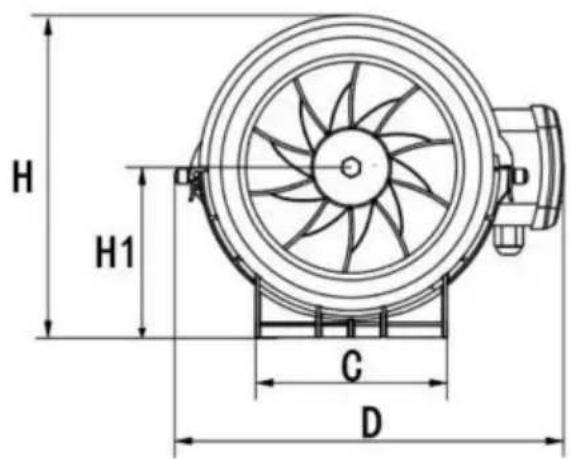

Dimensione

1. Dimensione


φ B A

H H1 C D

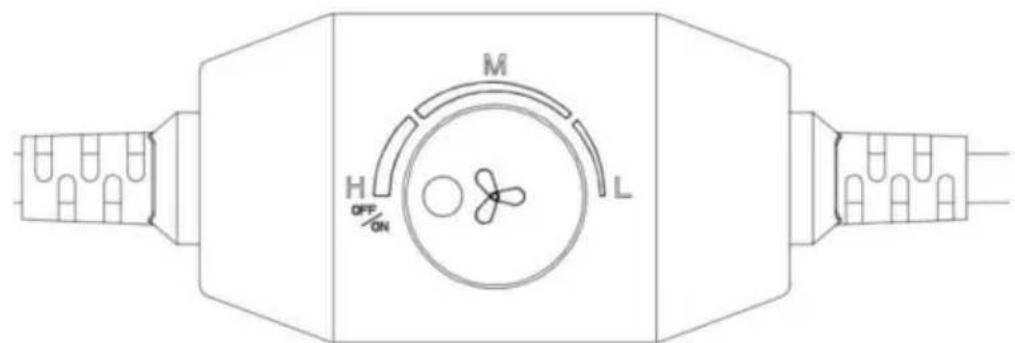

velocità Il controller ha un pulsante e la velocità della ventola è continua. Ruotare il pulsar

per regolare la velocità del vento dalla più alta alla più bassa e selezionare la velocità del vento necessaria. Vedere la (Fig.12.)

Suggerimento: un leggero rumore del motore è normale quando si funziona a bassa velocità

MANUTENZIONE

1. Ogni anno è necessaria una manutenzione regolare. Spegnere prima della manutenzione
2. NON

utilizzare prodotti chimici come benzina, benzene e diluenti per pulire la ventola 3. NON lasciare che l'acqua entri

nel motore e nelle parti elettriche e far sì che le parti in plastica si immergano nell'acqua con una temperatura superiore a 60 ÿ.

1. Questo apparecchio può essere utilizzato da bambini di età pari o superiore a 12 anni e da persone con ridotte capacità fisiche, sensoriali o mentali o con mancanza di esperienza e conoscenza se hanno ricevuto supervisione o istruzioni relative all'uso dell'apparecchio in modo sicuro e hanno compreso i pericoli connessi I bambini non devono giocare con l'apparecchio.

La manutenzione pulita e da parte dell'utente non deve essere eseguita da bambini senza supervisione.

1. Se la linea elettrica è danneggiata, per evitare pericoli, deve essere sostituita dalla fabbrica, dal suo reparto di manutenzione o da professionisti qualificati.

PULIZIA

Passaggio

1: rimuovere la scatola del motore dalla flangia di montaggio. (Fare riferimento alla fase 1 dell'installazione per sapere come procedere alla sezione di installazione del montaggio per sapere come rimuovere la scatola del motore).

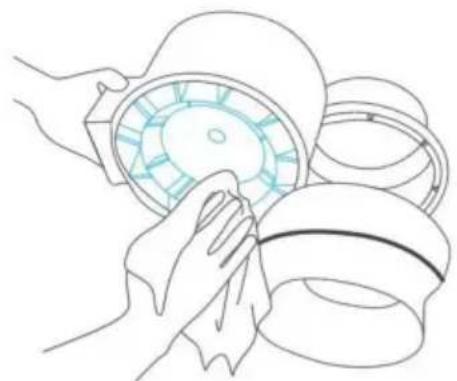

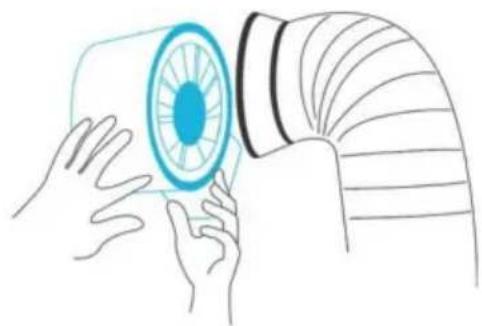

Passaggio 2: utilizzare un panno umido per pulire la girante e le pale del ventilatore da polvere e detriti. Rimuovere il cerchio del vento tra la scatola del motore e la flangia di ingresso. (Fig.14.)

Passaggio 3: pulire le pale dello statore da polvere e detriti sull'estremità opposta. Pulire l'area all'interno delle flange di uscita e scarico. (Fig.15.)

Passo 4:

Fissare la scatola del motore sulle flange di montaggio. Fare riferimento ai passaggi 2-3 dell'installazione per imparare come montare le flange. Fissare la scatola del motore. (Fig.16.)

Questo prodotto è soggetto alle disposizioni della Direttiva Europea 2012/19/CE. Il simbolo del bidone della spazzatura barrato indica che nell'Unione Europea il prodotto richiede la raccolta differenziata dei rifiuti. Ciò vale per il prodotto e tutti gli accessori contrassegnati da questo simbolo.

I prodotti contrassegnati come tali non possono essere smaltiti con i normali rifiuti domestici, ma devono essere portati in un punto di raccolta per il riciclaggio di dispositivi elettrici ed elettronici.

Produttore: Shanghaimuxinmuyeyouxiangongsi Indirizzo:

Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai Importato negli Stati

Uniti: SIHAO PTY LTD.1 ROKEVA STREETEASTWOOD NSW 2122 Australia Importato negli Stati

Uniti: Sanven Technology Ltd. Suite 250,9166 Anaheim Place,Rancho Cucamonga,CA91730

REP. DEL REGNO UNITO

Gruppo Pooledas Ltd

Unità 5 Casa Albert Edward, I Padiglioni

Preston, Regno Unito

REP.CE

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support
