INSTRUKCJA OBSŁUGI GX-08-200 Vevor

Wsparcie techniczne i certyfikat e-gwarancji

Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie. „Zaoszczędź o połowę”, „o połowę ceny” lub inne podobne wyrażenia używane przez nas przedstawiają jedynie szacunkową oszczędność, jaką możesz zyskać kupując u nas określone narzędzia w porównaniu z głównymi najlepszymi markami i niekoniecznie oznaczają uwzględnienie wszystkich kategorii oferowanych narzędzi przez nas. Przypominamy, aby podczas składania zamówienia u nas dokładnie sprawdzić, czy faktycznie oszczędzasz połowę w porównaniu z czołowymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Prosimy o kontakt:

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Proszę wybaczyć nam, że nie będziemy ponownie informować Państwa, jeśli pojawią się jakieś aktualizacje technologii lub oprogramowania naszego produktu.

ZAWARTOŚĆ

.ŚRODKI OSTROŻNOŚCI

.OPIS PRODUKTU

.MONTAŻ

.WYMIAR I SPECYFIKACJA

.ZASILANIE I KONFIGURACJA

.CZYSZCZENIE

.PROGRAMOWANIE

.FAQ

.UWAGI

ŚRODKI OSTROŻNOŚCI

()	Niewłaściwa obsługa może spowodować obrażenia ciała.Nieprawidłowa obsługa może spowodować uszkodzenie maszyny.Niewłaściwa obsługa może spowodować uszkodzenie obiektu przez innych.
	Symbol wskazuje, że użytkownik powinien zwrócić szczególną uwagę i zwrócić uwagę na rysunek przedstawiający sytuację, na którą należy zwrócić uwagę, a rysunek po lewej stronie przedstawia „Uważaj na porażenie prądem”
	Odłącz wentylator podczas przenoszenia z jednego miejsca do drugiego.
	Nie używaj zasilacza, który nie spełnia napięcia znamionowego.Używanie niezgodnych zasilaczy może spowodować pożar lub porażenie prądem.
	Jeśli urządzenie emituje dym, zapach, hałas silnika i inne nietypowe warunki, nie używaj go. Może
	spowodować pożar lub porażenie prądem.
	Nie demontuj, nie naprawiaj ani nie naprawiaj urządzenia podczas użytkowania. Może to spowodować pożar lub porażenie prądem, a także obrażenia ciała.
	BĄDŹ OSTROŻNY
	NIE używaj wentylatora w oknie. Deszcz może spowodować zagrożenie porażeniem elektrycznym.
	Nie niszcz ani nie zmieniaj samowolnie oryginalnego przewodu zasilającego, nie zginaj, nie ciągnij na siłę, nie związanuj ani nie naciskaj przewodu zasilającego ciężkimi przedmiotami. Spowoduje to uszkodzenie przewodu zasilającego, powodując upływ prądu, pożar lub porażenie prądem
	Jeśli urządzenie nie będzie używane przez dłuższy czas, należy odłączyć przewód zasilający od gniazdka
	Jeśli przewód zasilający jest uszkodzony, skontaktuj się z lokalnym centrum serwisowym lub wykwalifikowanym elektrykiem, aby zainstalować odpowiedni przewód zamienny, aby zapobiec obrażeniom lub uszkodzeniom
	Nigdy nie wkładaj palców, ołówków ani żadnych innych przedmiotów przez osłone, gdy pracuje wentylator.
	Po odłączeniu przewodu zasilającego od gniazdka należy wyjąć wtyczkę. Nie ciągnij za przewód zasilający, aby na siłę pociągnąć za przewód, ponieważ może to spowodować uszkodzenie przewodu i doprowadzić do wycieku lub porażenia prądem.
	Podczas czyszczenia należy odłączyć zasilanie.

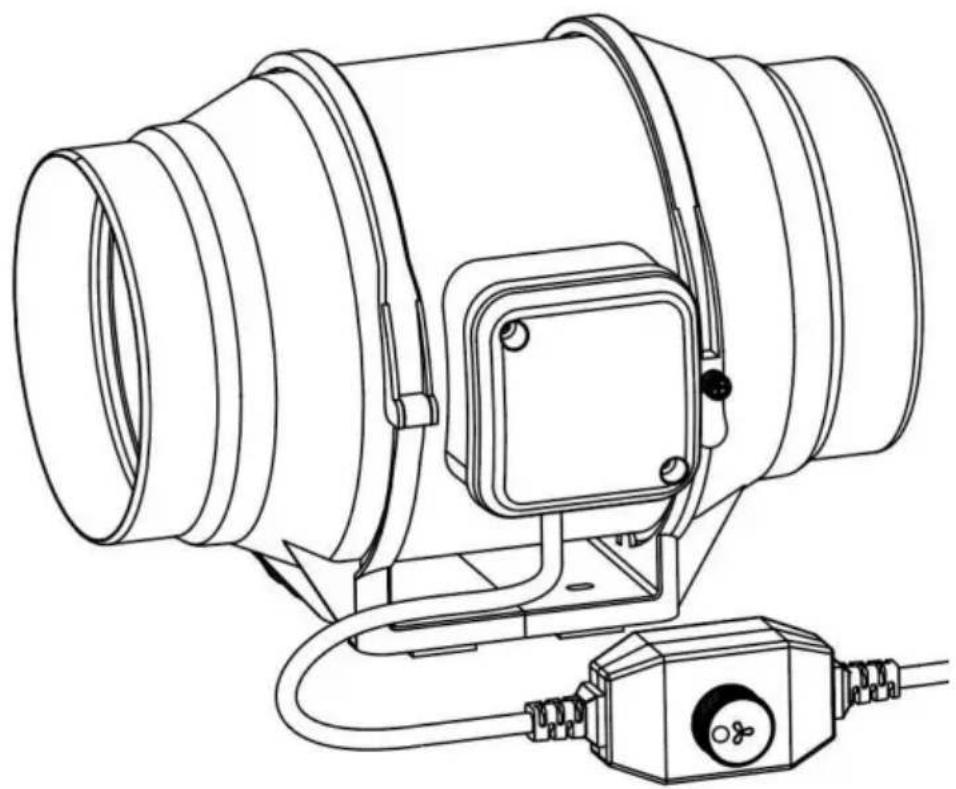

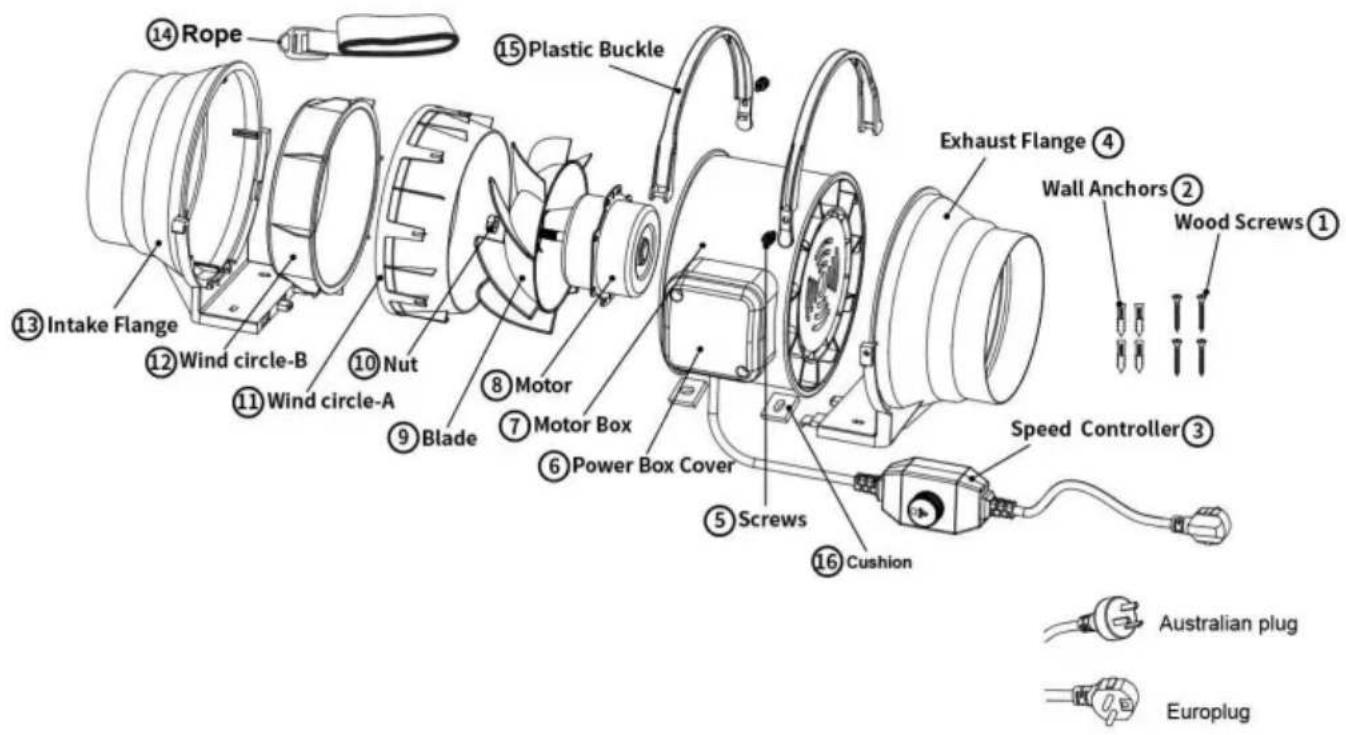

OPIS PRODUKTU

PARAMETR TECHNICZNY

Marka	VEVOR
Model	GX-04-100 GX-06-150 GX-08-200
Napięcie	220-240 V 220-240 V 220-240 V
Częstotliwość	50 Hz	50 Hz 50 Hz
Moc	36 W	67 W 150 W
Rozmiar kanału	100/ 125 150/ 160 200
Długość przewodu zasilającego	1,6 mln 1,6 mln		1,6 mln
Robocza temperatura otoczenia -10 ~ 45 °C -10 ~ 45 °C -10 ~ 45 °C

WSKAZÓWKI! Przygotuj narzędzia wcześniej:

Śrubokręt krzyżowy, młotek

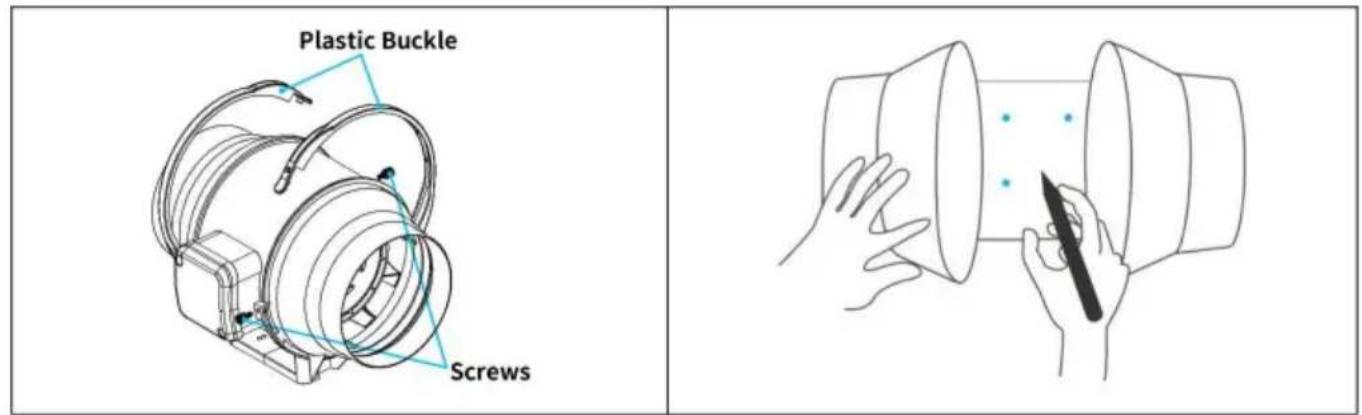

Odkręć i poluzuj plastikową klamrę za pomocą śrubokręta krzyżakowego. Patrz (Rys.1.)

Wymontuj zespół skrzynki silnika ze wspornika kołnierzowego. Zobacz (Rys.2.)

1. Użyj wspornika kołnierzowego, aby ustawić żądaną pozycję wentylatora. Zaznacz cztery otwory montażowe. Patrz (Rys.3.)

2. Wywierć cztery otwory w zaznaczonych miejscach. Upewnij się, że miejsce montażu jest solidne i wolne od przeszkód. Zobacz (Rys. 4.)

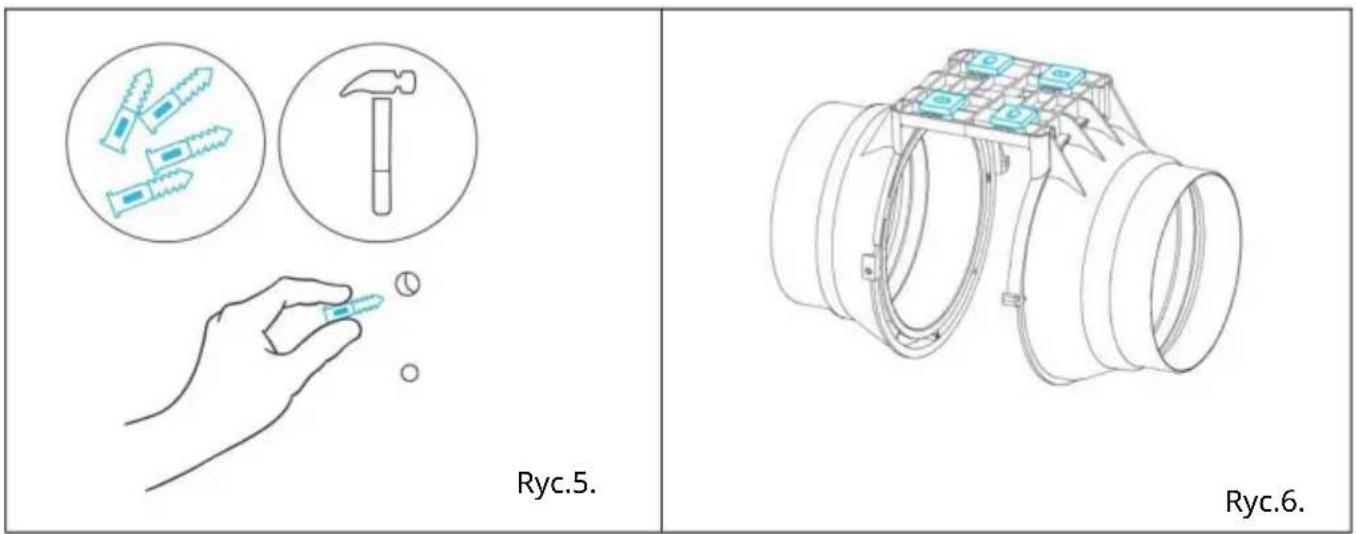

Jeśli montujesz na czymkolwiek innym niż drewniany wspornik lub kołek, włóż cztery dołączone kotwy ścienne do wywierconych otworów montażowych.

Może być konieczne użycie młotka, aby zabezpieczyć je w otworach. Zobacz (ryc. 5.)

Wklej poduszkę na wspornik kołnierza, aby upewnić się, że otwór poduszki jest wyrównany z otworem wspornika kołnierza. Zobacz (ryc. 6.)

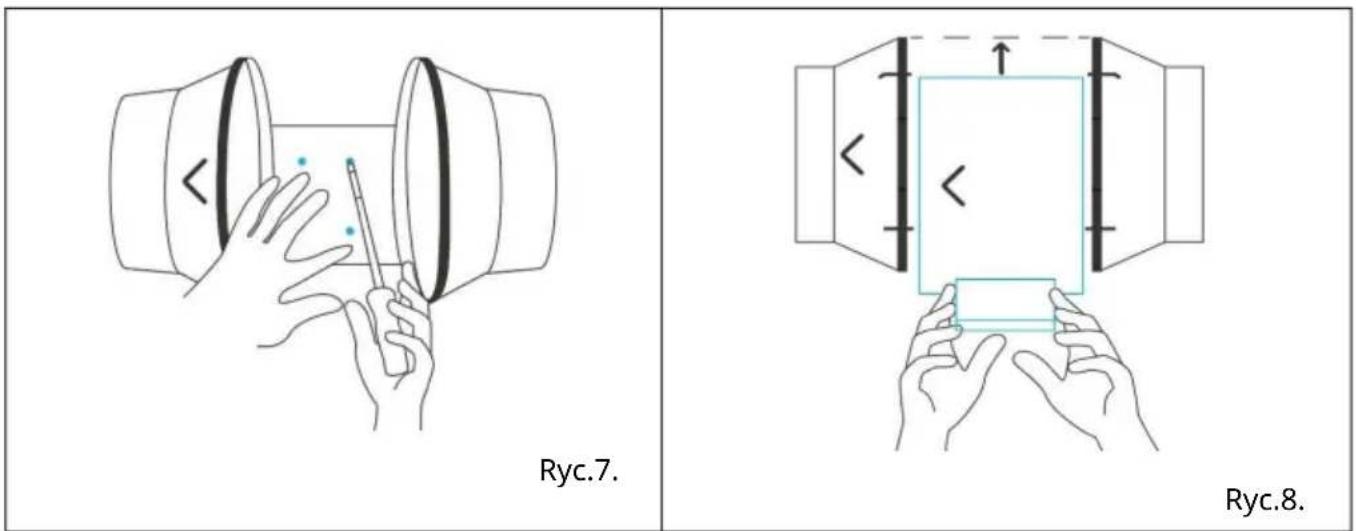

Wyrównaj otwory wspornika kołnierza z kotwami ściennymi. Wkręć cztery wkręty do drewna za pomocą śrubokręta lub wiertarki, aby zabezpieczyć wspornik kołnierza. Upewnij się, że strzałka przepływu powietrza jest skierowana w żądanym kierunku. Zobacz (rys.7.)

Wsuń obudowę silnika z powrotem do wspornika kołnierza, upewniając się, że strzałka przepływu powietrza jest skierowana w tym samym kierunku, co strzałka na wsporniku kołnierza. Zobacz (Rys.8.)

Ryc.5. Ryc.6.

Ryc.7. Ryc.8.

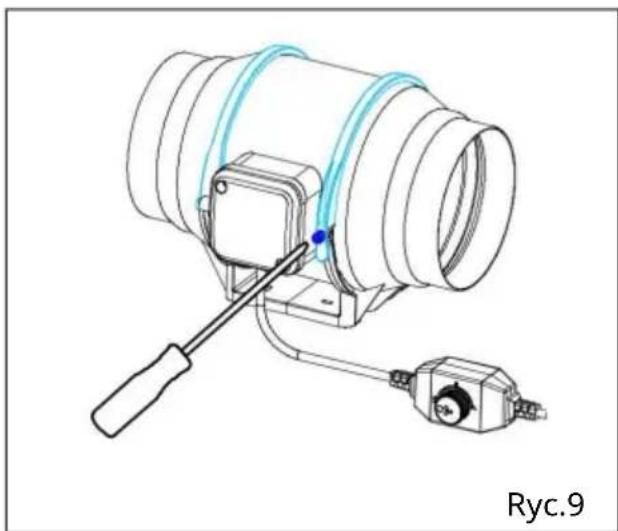

1. Umieść plastikowe zaciski z powrotem na kołnierzach i dokręć śruby, aby zabezpieczyć skrzynkę silnika. Zobacz (ryc. 9.)

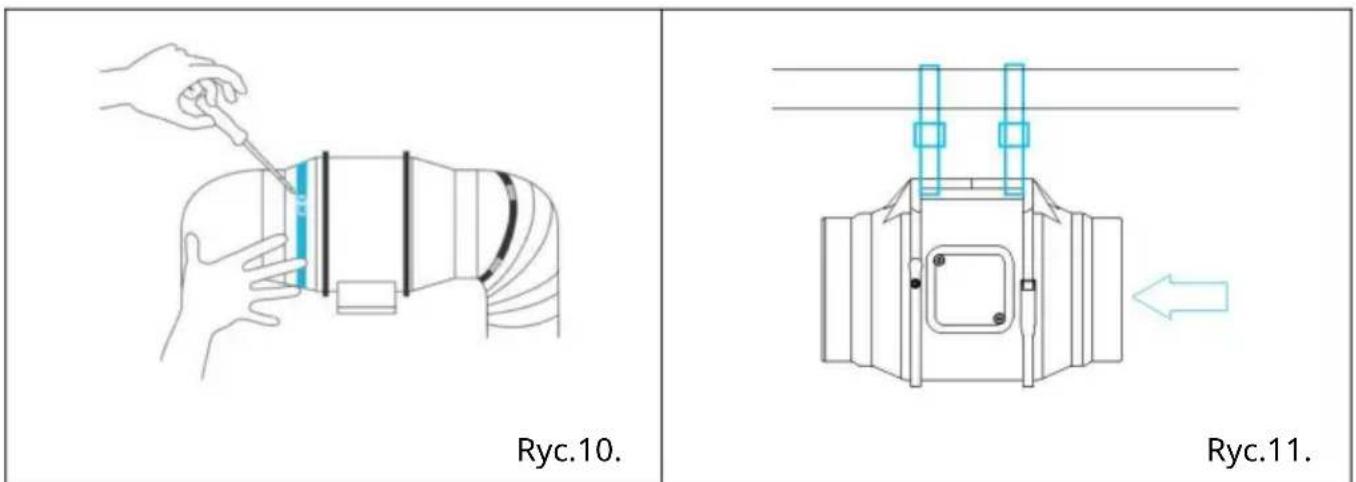

Jeśli instalujesz kanały, kup odpowiedni kanał i obejmę kanałową i przymocuj je do obu końców wentylatora, aby zapewnić szczelność. Na koniec dokręć obejmę kanału powietrznego za pomocą śrubokręta. Patrz (Rys.10.)

W przypadku montażu za pomocą wieszaków linowych owinąć liny wokół kołnierzy i zacisnąć linę, aby zabezpieczyć wentylator. Patrz (Rys. 11.)

Podłącz przewód zasilający, włącz przełącznik, aby sprawdzić, czy wentylator działa, a następnie zakończ instalację.

Ryc.10. Ryc.11.

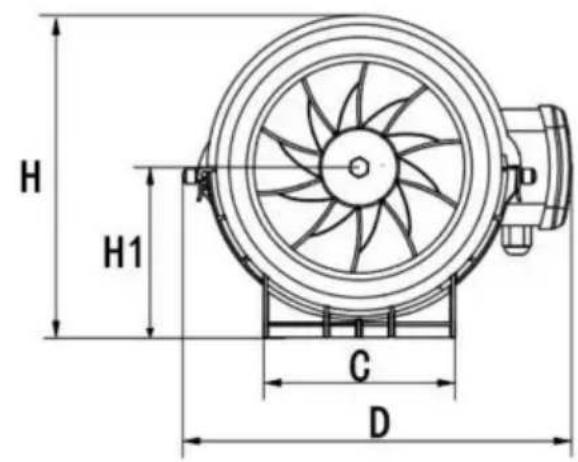

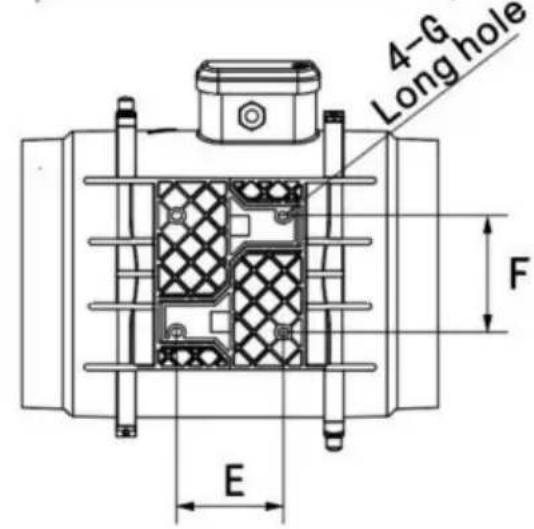

Wymiar

1.Wymiar

φ B A

H H1 C D

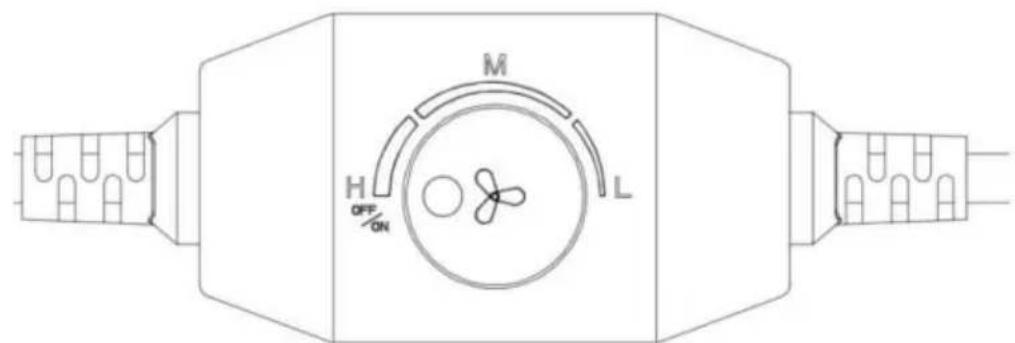

prędkości Sterownik posiada przycisk, a prędkość wentylatora jest płynna. Obróć przy

aby wyregulować prędkość wiatru od najwyższej do najniższej i wybrać potrzebną prędkość wiatru. Zobacz (Rys. 12.)

Wskazówka: Lekki dźwięk silnika jest zjawiskiem normalnym podczas pracy z niską prędkością

KONSERWACJA

1. Co roku konieczna jest regularna konserwacja. Przed konserwacją należy wyłączyć zasilanie. 2.

Do wycierania wentylatora NIE używać środków chemicznych, takich jak benzyna, benzen i rozcieńczalnik. 3.

NIE WOLNO dopuszczać wody do silnika i części elektrycznych oraz sprawić, aby plastikowe części wtopiły się w wodę o określonej temperaturze. wyższa niż 60 °C.

1. To urządzenie może być używane przez dzieci w wieku 12 lat i starsze oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych lub nieposiadające doświadczenia i wiedzy, jeśli znajdują się pod nadzorem lub zostały poinstruowane na temat bezpiecznego korzystania z urządzenia i rozumieją związane z tym zagrożenia Dzieciom nie wolno bawić się urządzeniem.

Czyszczenie i konserwacja przez użytkownika nie mogą być wykonywane przez dzieci bez nadzoru.

1. Jeśli linia zasilająca jest uszkodzona, aby uniknąć niebezpieczeństwa, powinna zostać wymieniona przez fabrykę, dział konserwacji lub wykwalifikowany personel.

CZYSZCZENIE

Krok 1:

Zdejmij skrzynkę silnika z kołnierza montażowego. (Patrz kroki instalacji 1, aby dowiedzieć się, jak zamontować sekcję dotyczącą instalacji i dowiedzieć się, jak zdjąć skrzynkę silnika).

Krok 2:

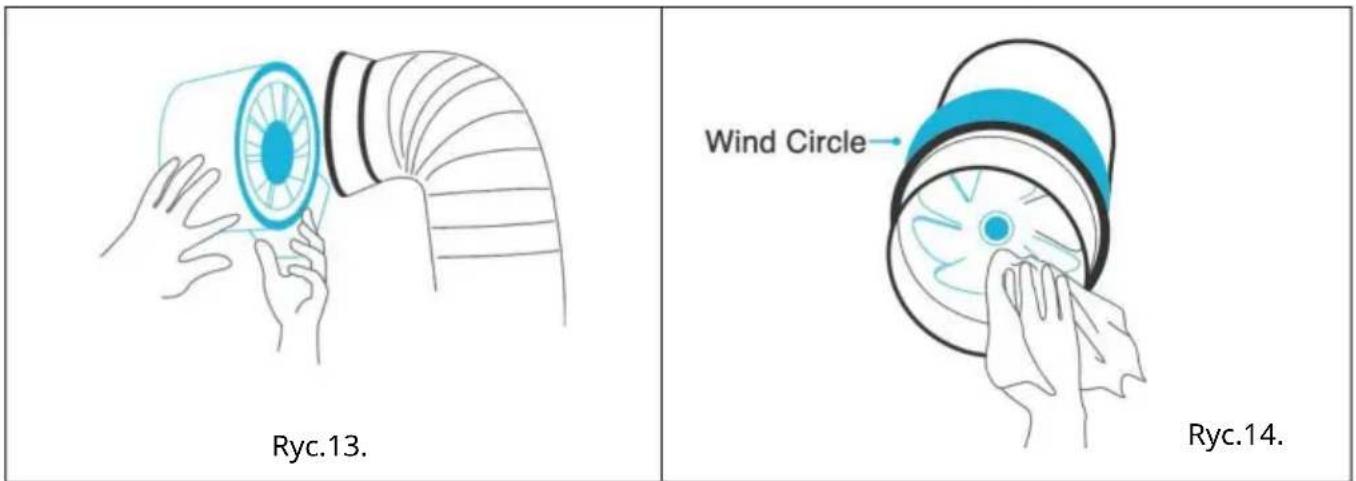

Za pomocą wilgotnej szmatki oczyść wirnik i łopatki wentylatora z kurzu i zanieczyszczeń. Zdjąć okrąg wiatrowy pomiędzy skrzynką silnika a kołnierzem wejściowym. (Rys. 14.)

Ryc.13. Wind Circle Ryc.14.

Krok 3:

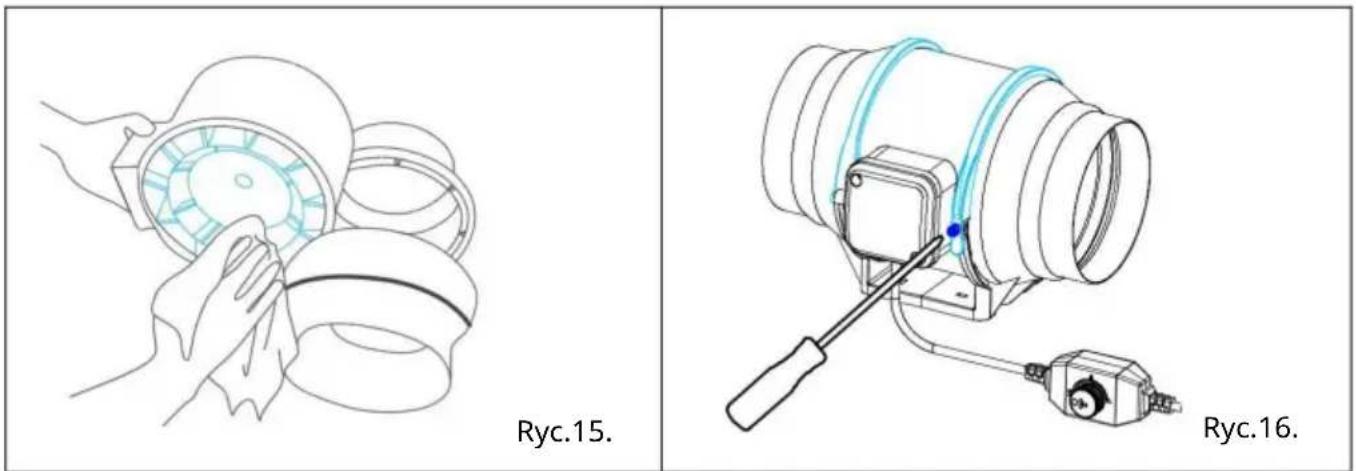

Oczyść łopatki stojana z kurzu i zanieczyszczeń po przeciwnnej stronie. Oczyścić obszar wewnątrz kołnierzy wyjściowych i wydechowych. (Rys. 15.)

Krok 4:

Zamocuj skrzynkę silnika na kołnierzach montażowych. Zapoznaj się z krokami montażu 2-3, aby dowiedzieć się, jak zamontować kołnierze. Zabezpiecz skrzynkę silnika. (Rys. 16.)

Ryc.15. Ryc.16.

UPRZEJMOŚCI

Ten produkt podlega europejskim przepisom dyrektywy 2012/19/WE. Symbol przekreślonego kosza na śmieci oznacza, że produkt wymaga selektywnej zbiórki śmieci na terenie Unii Europejskiej. Dotyczy to produktu i wszystkich akcesoriów oznaczonych tym symbolem.

Produktów oznaczonych jako takie nie można wyrzucać razem ze zwykłymi odpadami domowymi, lecz należy je oddać do punktu zbiórki w celu recyklingu urządzeń elektrycznych i elektronicznych.

REPUBLIKA

Wielkiej Brytanii

REPREZENT KE

Pooledas Group Ltd

Jednostka 5 Albert Edward House, pawilony

Preston, Wielka Brytania

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Linkenheim-Hochstetten, Niemcy

Wyprodukowano w Chinach
