BRUKSANVISNING JBSF-320E Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

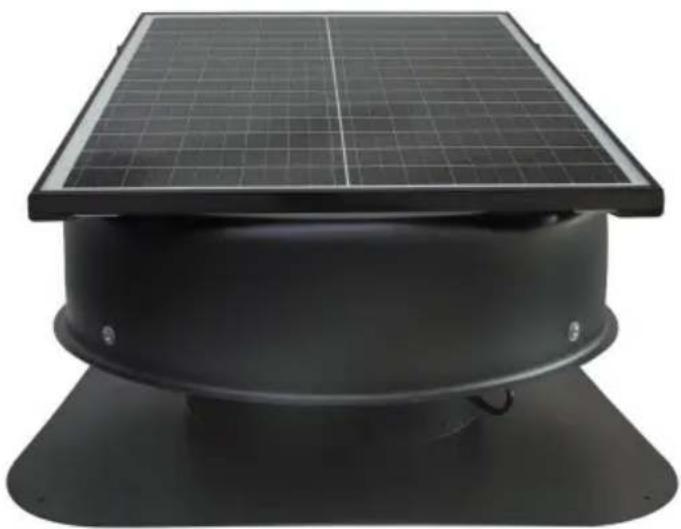

Takventil

Modell: JBSF-350F/JBSF-320G/JBSF-320E

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara halva", "halva priset" eller andra liknande uttryck som används av oss representerar endast en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns om att noggrant kontrollera när du gör en beställning hos oss om du verkligen sparar hälften i jämförelse med de främsta varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

Takventil

Modell: JBSF-350F/JBSF-320G/JBSF-320E

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig ig om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

VIKTIGA SÄKERHETSÅTGÄRDER

WARNING:

Läs och förstå hela denna bruksanvisning innan du använder eller servar denna produkt. Underlåtenhet att följa dessa varningar och instruktioner kan orsaka personskada eller skada på värdefull egendom. Undvik att barn använder produkt. Och den här produkten är inte en leksak. Låt inte barn leka.

KORREKT AVFALLSHANTERING:

Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2014/30/EU.

Symbolen som visar en papperskorg med hjul korsad indikerar att

Produkten kräver separat sophämtning i EU. Detta

gäller för produkten och alla tillbehör märkta med denna symbol.

Produkter märkta som sådana får inte kasseras med normala inhemska avfall, men måste lämnas till en insamlingsplats för återvinning av el och elektroniska apparater.

FCC-INFORMATION

FÖRSIKTIGHET:

Ändringar eller modifieringar som inte uttryckligen godkänts av den ansvariga parten för överensstämmelse kan det ogiltigförklara användarens behörighet att använda utrustningen!

Denna enhet uppfyller del 15B av FCC-reglerna. Drift är föremål

till följande två villkor:

1) Denna produkt kan orsaka skadliga störningar.
2) Denna produkt måste acceptera alla mottagna störningar, inklusive
störningar som kan orsaka oönskad funktion.

WARNING:

Ändringar eller modifieringar av denna produkt som inte uttryckligen godkänts av part.ansvarig för efterlevnad kan ogiltigförklara användarens behörighet att använda produkten.

Obs: Denna produkt har testats och befunnits följa gränserna för a

Klass B digital enhet i enlighet med del 15B av FCC-reglerna, dessa gränser är utformade för att ge rimligt skydd mot skadlig störning i en bostadsanläggning.

Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och om den inte installeras och används i enlighet med instruktionerna, kan orsaka skadliga störningar på radiokommunikation. Det finns dock ingen garantera att störningar inte kommer att inträffa i en viss installation.

Om denna produkt orsakar skadliga störningar på radio eller TV mottagning, vilket kan bestämmas genom att stänga av och på produkten användaren uppmuntras att försöka korrigera störningen av en eller flera av de följande åtgärder. • Rikta

om eller flytta mottagningsantennen. • Öka avståndet

mellan produkten och mottagaren. • Anslut produkten till ett uttag på en annan krets än den till vilken mottagaren är ansluten.

- Kontakta återförsäljaren eller en erfaren radio-/TV-tekniker för hjälp.

VARNING	Indikerar en farlig situation som, om den inte undviks, kan resultera i dödsfall eller allvarlig skada.
FARA	Indikerar en farlig situation som, om den inte undviks, kommer att göra det leda till dödsfall eller allvarlig skada.
MYNDIGHET	Indikerar en farlig situation som, om den inte undviks, kan resultera i mindre eller måttlig skada.
UPPMÄRKSAMHET	Symbolen indikerar att användaren ska betala bra uppmärksamma ritningen för att visa situationen noterade. Och den vänstra bilden visar: "Var försiktig med elektriska chock."

CERTIFIKAT

Denna enhet uppfyller del 15 av FCC-reglerna.

Driften är föremål för två villkor:

(1) Denna enhet får inte orsaka skadliga störningar.

(2) Denna enhet måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oönskade drift.

WARNING:

Läs alla säkerhetsvarningar, instruktioner, illustrationer och specifikationer levereras med dessa elektriska apparater. Underlåtenhet att följa alla instruktioner nedan kan resultera i elektriska stötar, brand och/eller allvarliga skador. Spara alla varningar och instruktioner för framtida referens.

WARNING:

Felaktig användning kan orsaka personskada. Felaktig användning kan orsaka skador på maskinen. Felaktig användning kan orsaka annat

ARA:

Använd inte en strömkälla som inte uppfyller märkspänningen. Användningen av strömförsörjning som inte uppfyller kraven kan orsaka brand eller elektriska stötar.

FÖRSIKTIGHET:

1. Koppla bort fläkten när du flyttar från en plats till en annan.
2. Om maskinen avger rök, lukt, motorljud och annat onormalt
   villkor, använd den inte. Det kan orsaka brand eller elektriska stötar.
3. Ta inte isär, reparera eller korrigera maskinen under användning. Gör så
   kan leda till brand eller elektriska stötar och personskador.

4. Om maskinen inte används under en längre tid, koppla ur adaptern från uttaget.

5. Stick aldrig in fingrar, pennor eller något annat föremål genom skyddet när fläkten är igå

6. Denna apparat kan användas av barn från 8 år och uppåt och personer med nedsatt fysisk, sensorisk eller mental förmåga eller bristande erfarenhet och kunskap om de har fått övervakning eller instruktioner angående användningen av apparaten på ett säkert sätt och förstår de risker som är involverade. Barn får inte leka med apparaten. Rengöring och användarunderhåll får inte utföras av barn utan uppsikt.
7. Koppla bort fläkten när du tar bort galler för rengöring. Lämna inte fläkten igång utan uppsikt.

ÿ.Produktbeskrivning

Kontrollera om produkten verkar skadad eller om tillbehör saknas.

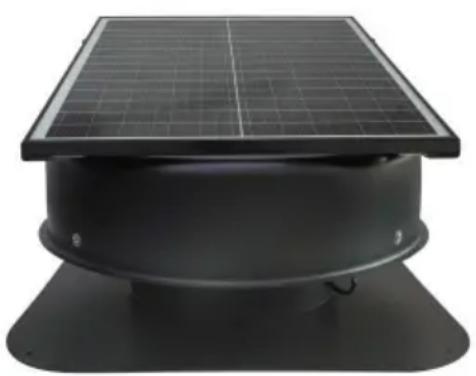

1.JBSF-350F

ÿ

Temperaturregleringsvärde och fuktighetskontrollvärde kan justeras, inomhustemperatur och luftfuktighet av valfritt värde över det inställda värdet som ska öppna fläkten.

Indikatorlampa:

1.Oavsett om det är solenergi eller adapterdrivet, lyser LED grönt ljus under en lång tid;

	2. När inomhusröken gör att röksensorlarm, den gröna LED-lampan blinkar och motorn tvingas stanna.3. Varken solenergin eller adaptern drivs och lysdioderna är släckta;
1 x Fjärrkontroll1 x strömadapter	6 x tekniska skruvar2 x takbjälkar/läkt

2.JBSF-320G

1 x solfläkt

1 x Fjärrkontroll 1 x Strömadapter

6 x tekniska skruvar2 x takbjälkar/läkt

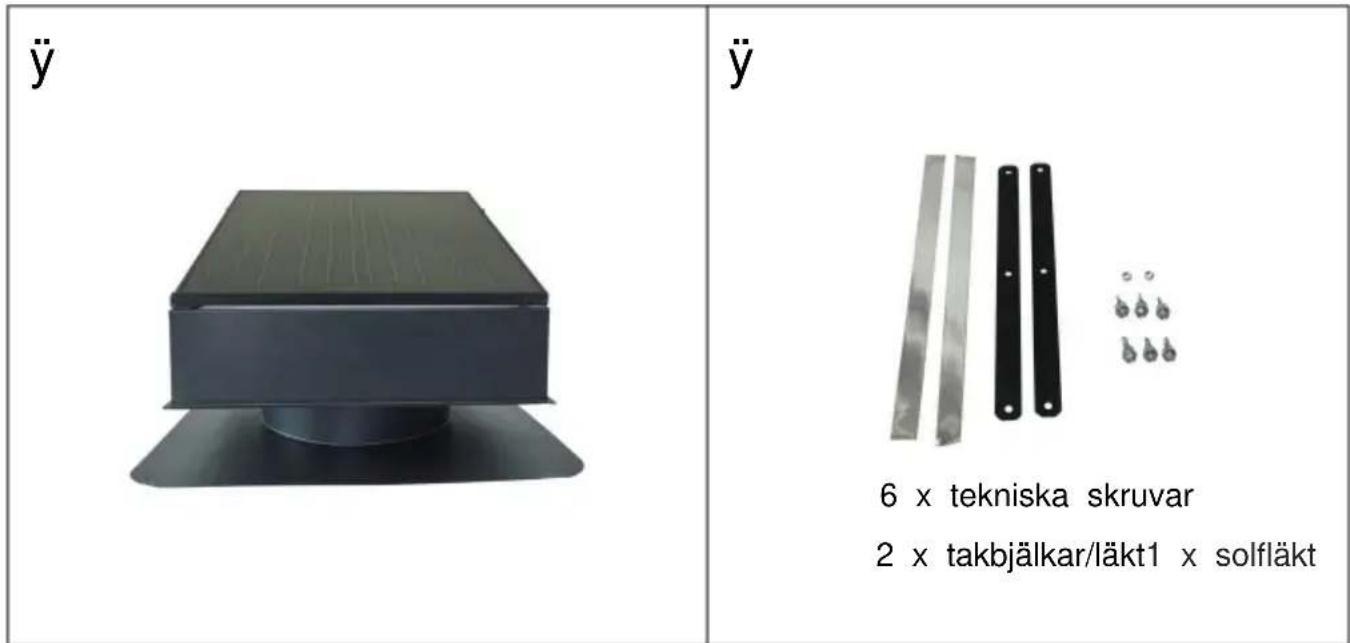

3.JBSF-320E

ÿ ÿ 6 x tekniska skruvar 2 x takbjälkar/läkt1 x solfläkt

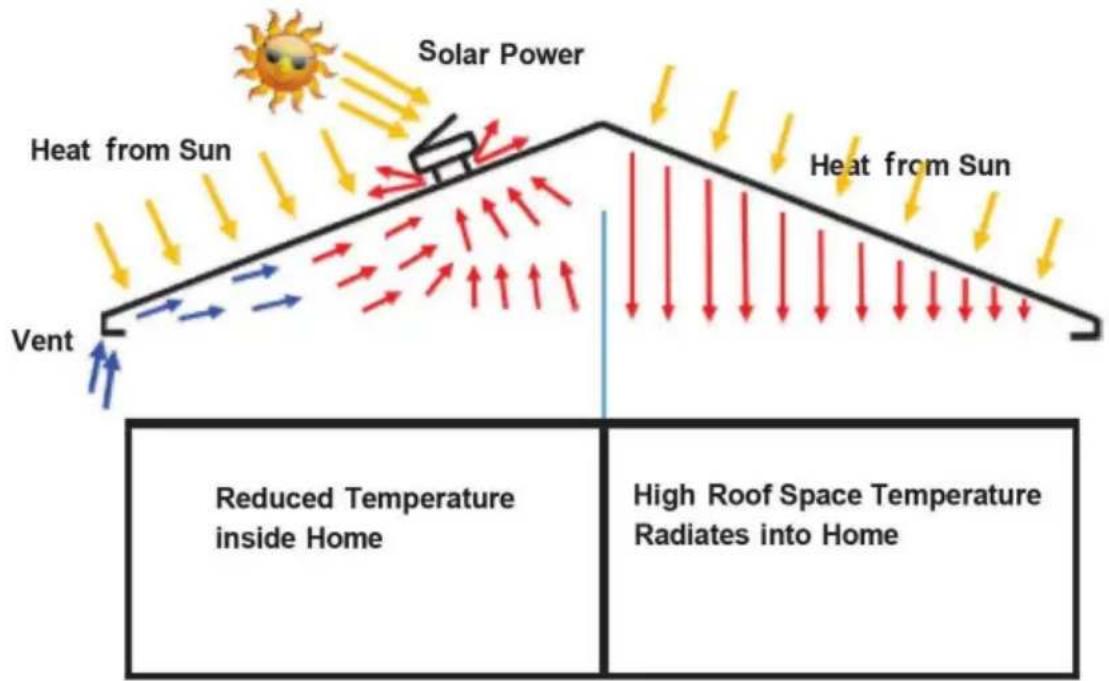

Solar takfläkt fungerar på flera sätt för att hålla din plats sval och bekväma.

Dess design inkluderar följande funktioner:

- Det håller ditt hem svalare på sommaren genom att dra ut 20 gånger mer luft än en Whirly Bird.

Den är soldriven, så det finns ingen driftskostnad. • Det

minskar behovet av luftkonditionering, vilket minskar energikostnaderna. • Den

är lätt att installera och är kompatibel med tegel, metall och platta tak. • Det minskar luftfuktigheten och främjar luftflödet, vilket kan sänka temperaturen med upp till 30ÿF.

- Det minskar kondensbildning i ditt tak. • Den har en

borstlös likströmsmotor för tyst drift. • Högkvalitativt material

används för varje del för att säkerställa lång livslängd. • Under de kallare månaderna förhindrar termostatkontrollen värmeförlust och håller

platsen varm. •

Fläkten är korrosionsbeständig och lämplig för kustområden.

Obs: Fläkten har temperaturkontroll. Den tänds när temperaturen är y26'ÿ och stängs av när temperaturen är y26°C.

	PÅ / AV För att slå på/stänga av enheten aktiveras avancerade funktioner standard.
	MJUK
	LÅG

	MEDIUM
	HÖJD
	" FORCE START " Tryck på denna knapp för att starta vilken som helst temperatur.

Timerknappar:

	Om du trycker på 1H stängs enheten av efter 1 timme.
	Om du trycker på 2H stängs enheten av efter 2 timmar.
	Om du trycker på 4H stängs enheten av efter 4 timmar.
	Om du trycker på 8H stängs enheten av efter 8 timmar.

Notera:

1. Förvara fjärrkontrollen borta från direkt solljus..
2. Kom ihåg att ta bort blockeringsfilmen för att använda fjärrkontrollen.
3. När du parar, tryck och håll ned valfri knapp i 10 sekunder.

ÿ.Installationsguide

ÿ JBSF-320E

• Fläkten går när rumstemperaturen är över 78,8°F/26°C och stannar när det är under 78,8°F/26°C. Se till att termostaten är ansluten före installationen.

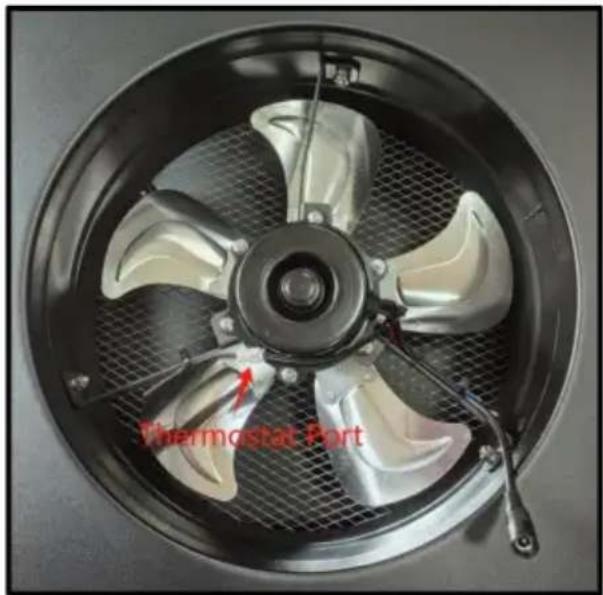

• Den vita är termostatens port. Om du vill att den ska fungera under 78.8°F/26°C, du måste koppla bort den.

Thermostat Port

Läs denna installationsguide noggrant för att installera solfläkten. Beroende på taktyp kan du följa installationssteg för bästa resultat. Grundplatta av aluminiumlegering, mjuk, kan formas enligt olika takformer för vattentätningsarbete. Se till att arbetsområdet är torrt innan du installerar. Installera inte under eller efter regn.

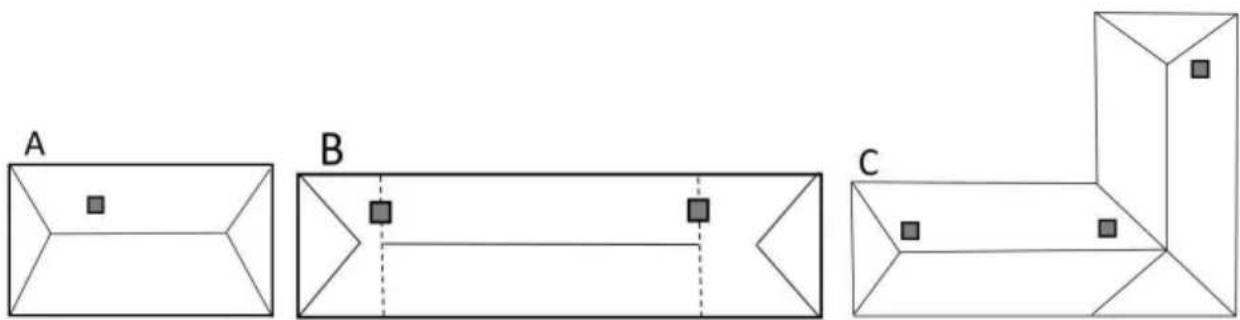

Studera figuren för att bedöma hur många solfläktar du behöver och var du ska installera dem för ditt hem eller företag. För att ta reda på var du ska placera fläkten måste du överväga vilken eftermiddagsskugga som helst på taket under de varmare månaderna. En välplacerad fläkt bör tillåta solpanelen att ta emot sol från söder (norr för södra halvklotet) och väster under de varmare månaderna.

A - 1x solfläkt upp till 1 000 kvm plats

B - 2x solfläktar upp till 2 000 kvm plats

C - 3x solfläktar upp till 3 000 kvm plats

Obs: Skugga påverkar fläktens prestanda. Antalet fläktar som behövs kan variera beroende på situationen.

STEG 2

Ta bort 2 skruvar för nockskydd och skjut upp överkanten av beslaget under den enligt bilden. Det är viktigt att placera surrningen så att den inte täcker några takskruvar. Takskruvarna som löper från toppen till botten av taket är där takbjälken sitter. När du har placerat den, markera en cirkel på insidan av blinkningen.

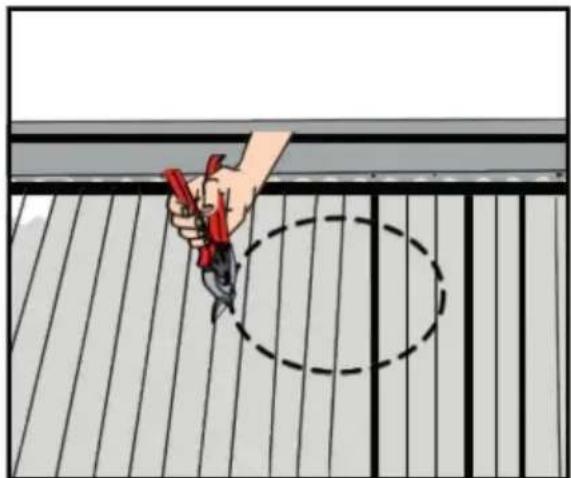

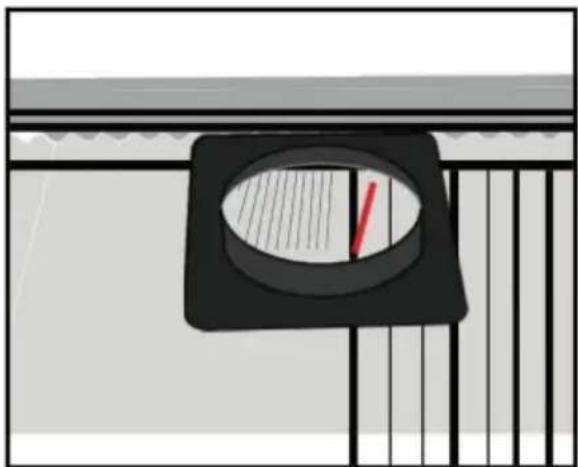

Följ cirkeln markerad på taket och skär en öppning i taket enligt bilden med hjälp av en metall eller plåtsax. Om det finns någon folie under plåtarna, skär ett kryss i folien och vik tillbaka hörnen.

Obs: Var noga med att inte skära i några läktar/balkar under takplåten vid skärning.

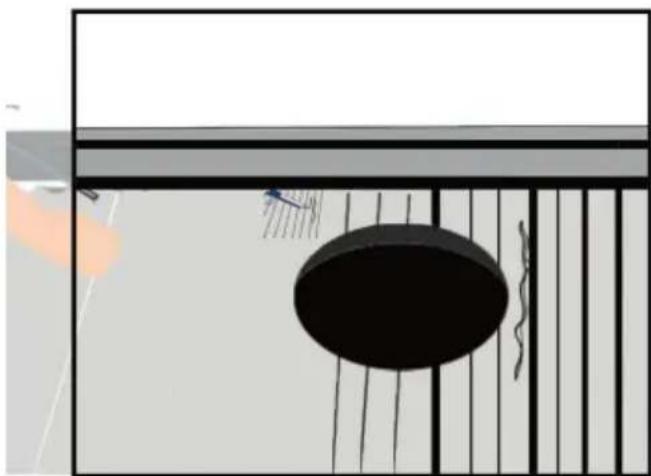

STEG 4

Skjut tillbaka blinkningen under taklocket, sätt tillbaka de 2 nockskydden skruvar igenom beslaget och böj kanterna på beslaget nedåt vänster och höger sida för att skapa en tät passform med taketvänd plåtklipp Bredvid skära skåror i beslagets botten för att passa takets korrugeringar och böj ner skårorna. Applicera sedan silikon bunden till kanternas undersida och utsida. Efter detta, använd silikon limmad på undersidan och utanför den nedre delen av blinkningen.

Notera: Applicera inte silikon på dalarna i botten av beslaget.

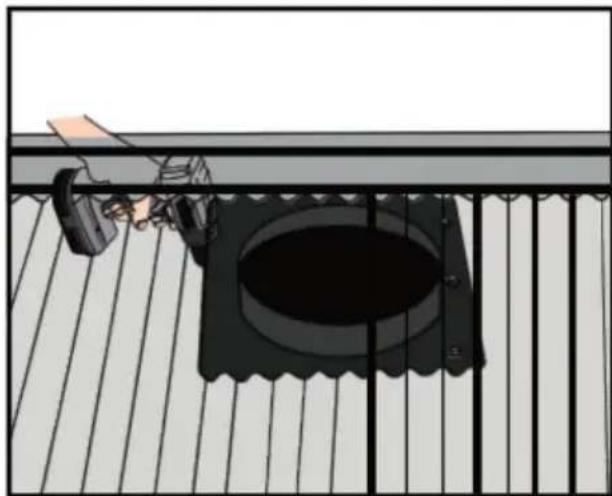

STEG 5

Som visas i figuren här, använd minst 8 och högst 12 tekniska skruvar eller takskruvar med gummitätningar längs vänster, höger och botten av beslaget för att säkra taket.

Obs: Tekniska skruvar och takskruvar ingår inte.

STEG 6

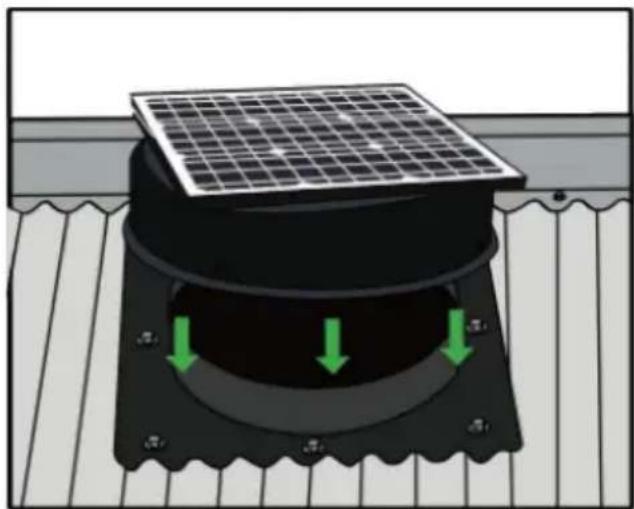

Placera fläktens huvuddel över blinkningen enligt bilden nedan. Vrid fläktens huvuddel åt vänster eller höger för att passa den riktning som krävs för solpanelen.

Tips: Placera solpanelen mellan söder (norr för södra halvklotet) och väster så att den passar solen bäst under varmare månader.

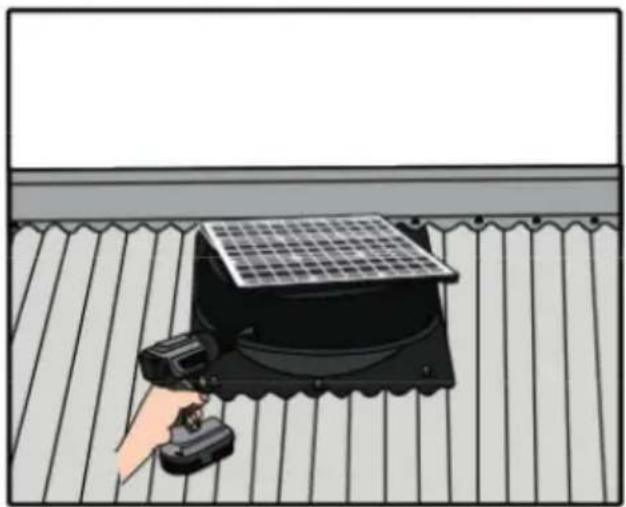

STEG 7

Använd en eldriven skruvmejsel och skruva igenom minst fyra små tekniska skruvar de förborrade hålen i fläktens huvudkropp in i blinkningen, som visas nedan.

Tips: Du kanske inte får den övre tekniska skruven på plats, eftersom takvinkeln kan göra det förhindra detta. I det här fallet kan du skruva fast den tekniska skruven i en annan sektion där huvuddelen är över blinkningen.

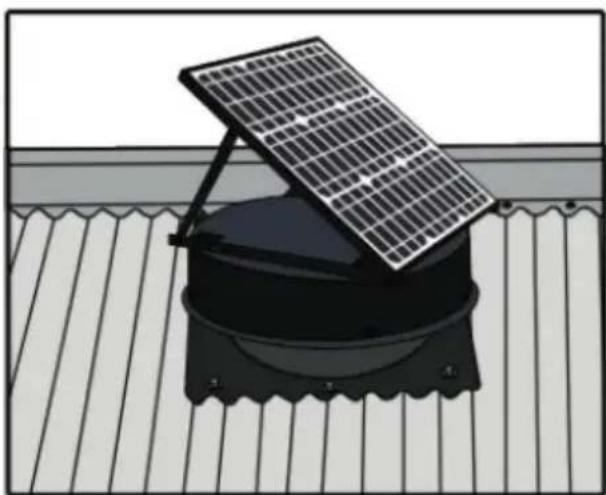

STEG 8

Du kan nu justera vinkeln på solpanelen för att få maximal sol

speciellt under middagen av de varmare månaderna som visas i figuren.

Eftersom lutningen på många tak redan är i en bra vinkel för sommarsolen, kanske du bara kan lämna panelen i nedsänkt läge som den är levereras från fabriken, utan att göra något.

För att justera vinkeln på solpanelerna uppåt, justera bara de 2 armarna till rätt vinkel och dra å skruvarna.

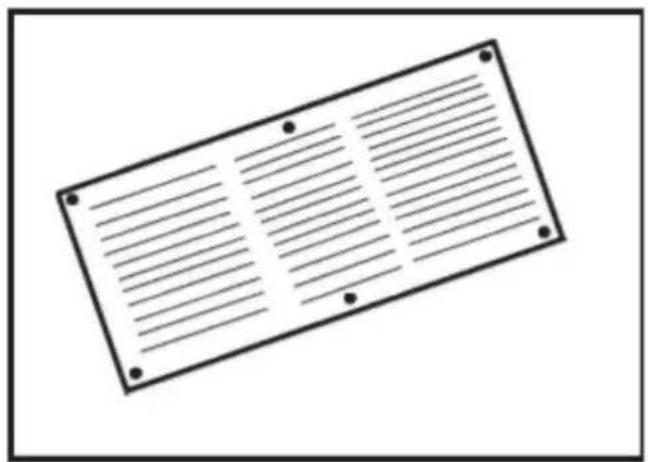

Obs:

Ett installationsalternativ är att montera fläkten under takventilerna på den sida av huset som är sval på eftermiddagen. Detta gör att den svalare utomhusluften kan

dras in i takutrymmet. Dessa krävs särskilt när taket har folie under tegelpannorna, men oavsett takfotsventiler förbättrar luftflödet.

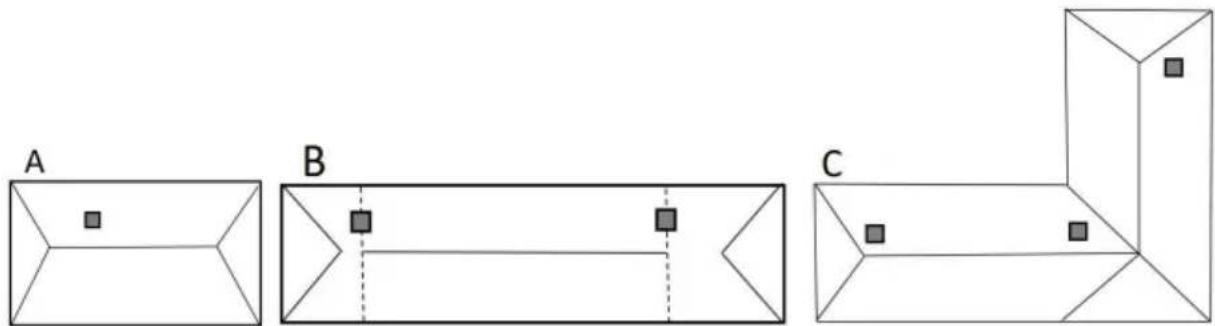

Studera figuren för att bedöma hur många solfläktar du behöver och var du ska installera dem föditt hem eller företag. För att ta reda på var du ska placera fläkten måste du överväga vilken eftermiddagsskugga som helst på taket under de varmare månaderna. En välplacerad fläkt bör tillåta solpanelen att ta emot sol från söder (norr för södra halvklotet) och väster under de varmare månaderna.

A - 1x solfläkt upp till 1 000 kvm plats B - 2x

solfläktar upp till 2 000 kvm plats C - 3x solfläktar

upp till 3 000 kvm plats Obs: Skugga kommer att

påverka fläktens prestanda. Antalet fläktar som behövs kan variera beroende på situationen.

STEG 2

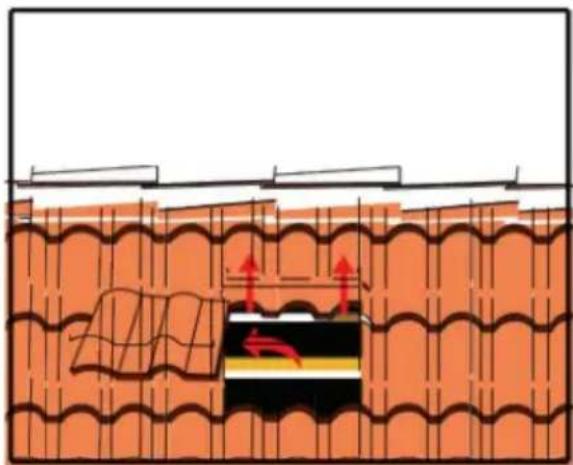

Ta bort den tredje tegelplattan som räknar ner från nockkåpan (toppen av taket) som visas i figuren. Ta bort en hel tegelplatta från taket. Du kan också trycka plattan direkt ovanför den borttagna plattan något uppåt för att göra öppningen större om det behövs.

Se till att du kasserar den här borttagna brickan. Lämna den inte på taket.

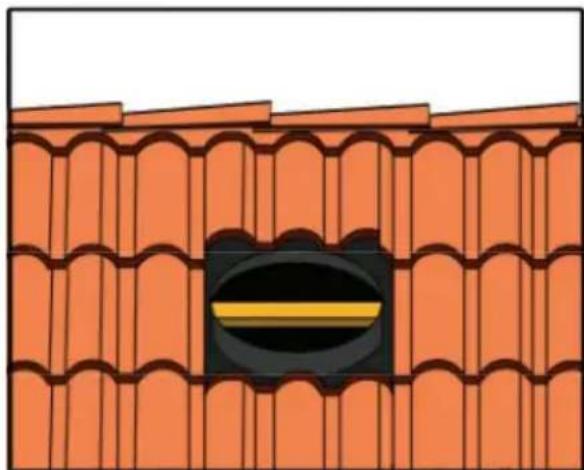

STEG 3

Lyft brickorna ovanför kakelöppningen, skjut in belysningen på plats som visas här och tryck sedan tillbaka brickorna. Detta kommer att forma den blinkande till brickorna.

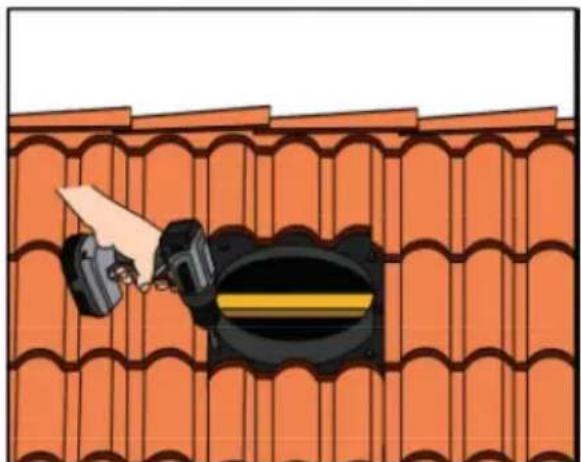

Montera minst en takstolsrem (2 medföljer) enligt bilden. Remmen viks över den cirkulära åsen på inslaget och den kan antingen skruvas eller spikas genom takbjälken/läktremmen in i takbjälken eller läkten.

Obs: Takbjälkar löper från toppen av taket ner till ansiktsbehandlingen och läkten löper över taket direkt under tegelpannorna.

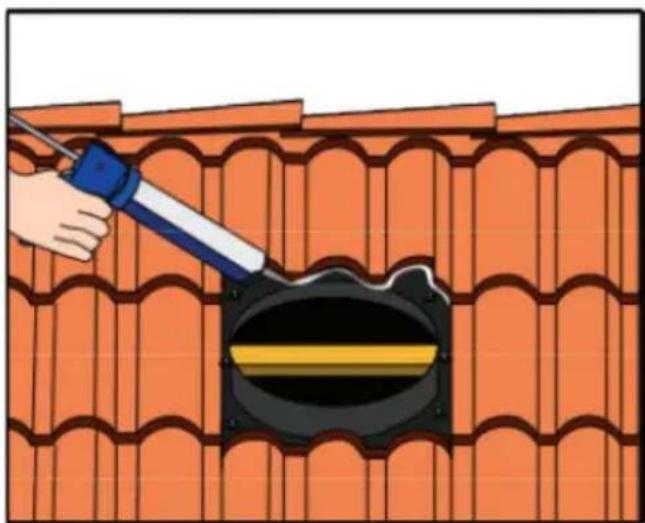

STEG 5

När beslaget är färdigt, kör en sträng av klar silikon längs toppen av beslaget som förenas me de övre plattorna.

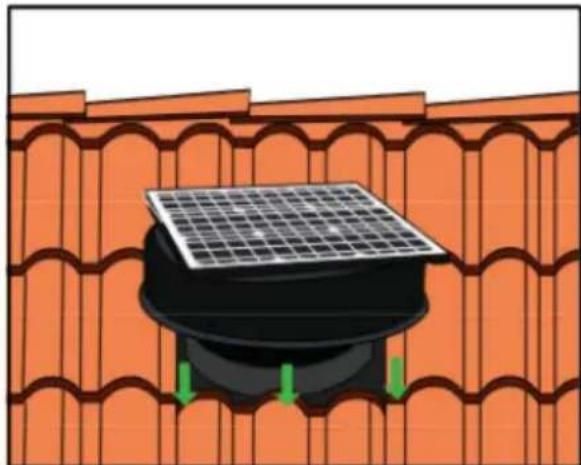

Placera fläktens huvuddel över blinkningen enligt bilden nedan. Vrid fläktens huvuddel åt vänster eller höger för att passa den riktning som krävs för solpanelen.

Tips: Placera solpanelen mellan söder (norr för södra halvklotet) och västerut för att bäst passa solen under varmare månader.

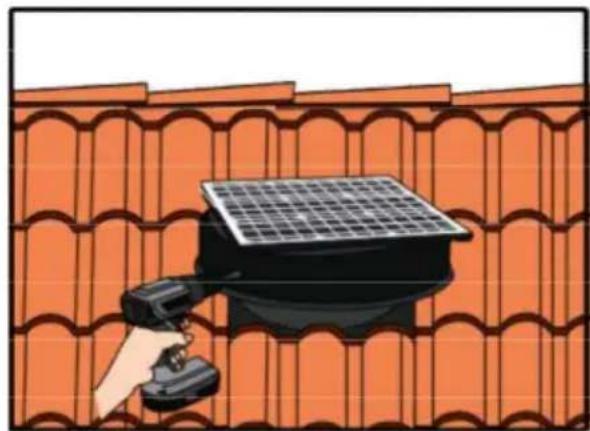

STEG 7

Som visas i bilden, skruva minst 4 med en motordriven skruvmejsel små tekniska skruvar genom de förborrade hålen i fläktens huvudkropp genom in i blinkandet.

Tips: Du kanske inte får den översta tekniska skruven på plats som takets vinkel kan förhindra detta. I det här fallet kan du helt enkelt skruva in den tekniska skruven en annan sektion där huvuddelen är över blinkningen.

STEG 8

Du kan nu justera vinkeln på solpanelen för att få maximal sol särskilt under middagen av de varmare månaderna som visas i figuren. Eftersom lutningen på många tak redan är i bra vinkel för sommarsolen,

du kanske bara kan lämna panelen i nedre läge när den levereras från fabriken, utan att göra något. För att justera vinkeln på solpanelerna uppåt, justera bara de två armarna till rätt vinkel och dra åt skruvar.

STEG 9

Nu när den primära installationen är klar kan du gjuta den flexibla beslaget så att den passar dina plattor och böja ned den nedre delen så att vatten kan rinna av på plattorna nedan. Kör sen en pärla silikon längs vänster och höger sida av blinkningen och ditt jobb är klart.

Obs:

Ett installationsalternativ är att montera fläkten under takventilerna på sidan av huset som är svalt på eftermiddagen. Detta gör att den kallare utomhusluften kan dras in i takutrymmet. Dessa krävs särskilt när taket har folie under tegelpannorna, men oavsett takfotsventiler förbättrar luftflödet.
