GX-04-100 - Fläkt Vevor - Gratis bruksanvisning och manual

Produkttyp	Kanalfläkt
Märke	Vevor
Modell	GX-04-100
Nominell spänning	220-240 V
Frekvens	50 Hz
Effekt	36 W
Kanalstorlek	100/125 mm
Strömkabelns längd	1,6 m
Arbetstemperatur	-10 till 45 °C
Hastighetsinställning	Kontinuerlig variering med knapp
Höljematerial	Plast
Installationstyp	Vägg, tak eller med upphängningsbyglar
Medföljande tillbehör	Flänsfäste, skruvar, pluggar, dyna
Underhåll	Regelbunden rengöring med fuktig trasa; använd inte kemiska produkter
Säkerhet	Koppla bort före underhåll; använd inte i fönster; sätt inte in föremål
Reparerbarhet	Skadad sladd måste bytas ut av en kvalificerad yrkesperson
Certifieringar	CE, WEEE (direktiv 2012/19/EU)
Användning	Endast inomhus

Vanliga frågor - GX-04-100 Vevor

Vilka är installationsstegen för Vevor GX-04-100 fläkten?

Installationen omfattar: skruva loss plastöglan, ta bort motorhuset från fästet, markera och borra 4 hål, fäst fästet med pluggar och skruvar, placera huset i enlighet med luftflödespilen och sätt tillbaka klämmorna. För installation med kanal, fäst en slangklämma.

Hur justerar jag fläktens hastighet?

Hastigheten är kontinuerligt justerbar med en knapp. Vrid knappen för att växla från högsta till lägsta hastighet efter behov.

Fläkten låter från motorn vid låg hastighet, är det normalt?

Ja, ett lätt motorljud är normalt vid drift på låg hastighet.

Hur rengör jag fläkten?

Koppla bort enheten. Ta bort motorhuset från flänsen, använd sedan en fuktig trasa för att rengöra turbinen, bladen och statorbladen. Låt inte vatten tränga in i motorn och använd inte kemiska produkter.

Kan jag använda fläkten i ett fönster?

Nej, det rekommenderas inte att använda fläkten i ett fönster eftersom regn kan skapa en elektrisk risk.

Vad gör jag om strömkabeln är skadad?

Om sladden är skadad, kontakta ett lokalt servicecenter eller en kvalificerad elektriker för att installera en lämplig ersättningssladd. Använd den inte.

Kan fläkten installeras i taket?

Ja, flänsfästet kan fästas i taket. Se till att monteringsytan är konstruktionsmässigt stabil och att luftflödespilen pekar i önskad riktning.

Vilka är de viktiga säkerhetsvarningarna?

Koppla bort fläkten vid förflyttning eller rengöring. Använd inte en icke-konform strömkälla, sätt inte in föremål i skyddet och plocka inte isär enheten under drift. Vid rök eller lukt, stoppa användningen.

Vilken strömspänning krävs?

Fläkten kräver en spänning på 220-240 V med en frekvens på 50 Hz. Användning av en icke-konform strömkälla kan orsaka brand eller elektrisk stöt.

Hur underhåller jag fläkten på lång sikt?

Regelbundet underhåll behövs varje år. Rengör bladen och höljet med en fuktig trasa. Kontrollera sladden och fästena. Om enheten inte används under en längre tid, koppla bort den.

BRUKSANVISNING GX-04-100 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

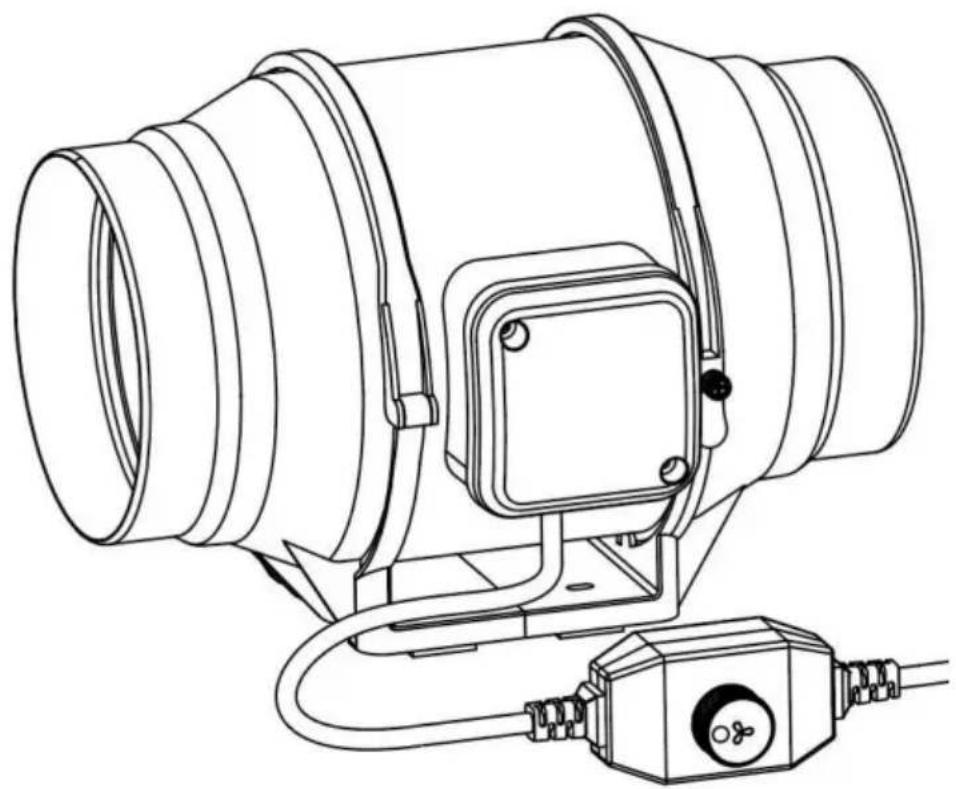

VENTILATIONS FLÄKT

ANVÄNDARMANUAL

MODELL: GX-04-100/GX-06-150/GX-08-200

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk

support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

INNEHÅLL

ÿ.SÄKERHETSÄTGÄRDER

ÿ.PRODUKTBESKRIVNING

ÿ.INSTALLATION

ÿ.DIMENSION OCH SPECIFIKATION

ÿ.STRÖM OCH INSTÄLLNING

ÿ.RENGÖRING

ÿ.PROGRAMMERING

ÿ.FAQ

ÿ.OBS

SÄKERHETSÅTGÄRDER

\	Felaktig användning kan orsaka personskada.Felaktig användning kan orsaka skador på maskinen.Felaktig användning kan leda till att andra kommer till skada.
	Symbolen indikerar att användaren bör vara mycket uppmärksam på och vara uppmärksam på ritningen visar situationen som ska noteras, och den vänstra bilden visar "Var försiktig med elektriska stötar"
	Koppla bort fläkten när du flyttar från en plats till en annan.
	Använd inte en strömkälla som inte uppfyller märkspänningen.Användning av icke-kompatibla nätaggregat kan orsaka brand eller elektriska stötar.
	Om maskinen avger rök, lukt, motorljud och andra onormala förhållanden, använd den inte. Det kanorsaka brand eller elektriska stötar.
	Ta inte isär, reparera eller åtgärda maskinen under användning. Om du gör det kan det leda till brand eller elektriska stötar och personskador.
	VAR FÖRSIKTIG
	ANVÄND INTE fläkten i ett fönster. Regn kan skapa en elektrisk fara.
	Skada inte eller byt inte godtyckligt den ursprungliga nätsladden, och böja inte, dra, bind eller tryck inte på nätsladden under tunga föremål. Detta kommer att skada nätsladden och orsaka eldsvåda eller elektriska stötar.
	Om maskinen inte används under en längre tid, vänligen dra ut nätsladden ur uttaget
	Om nätsladden är skadad, kontakta ditt lokala servicecenter eller en kvalificerad elektriker för att installera en lämplig ersättningssladd för att förhindra skada eller skada
	Stick aldrig in fingrar, pennor eller något annat föremål genom skyddet när fläkten är igång.
	När nätsladden är ur eluttaget ska kontakten dras ur. Dra inte i nätsladden för att med våld dra i kabeln, vilket kan orsaka skada på kabeln och leda till läckage eller elektriska stötar.
	Koppla bort strömförsörjningen vid rengöring.

PRODUKTBESKRIVNING

TEKNISK PARAMETER

varumärke	VEVOR
Modell	GX-04-100 GX-06-150 GX-08-200
Spänning	220-240V 220-240V 220-240V
Frekvens	50 Hz	50 Hz	50 Hz
Kraft	36 W	67 W 150 W
Kanalstorlek	ÿ100/ÿ125 ÿ150/ÿ160 ÿ200
Nätsladdens längd	1,6 M	1,6 M	1,6 M
Arbetstemperatur -10~ 45 ÿ -10~ 45	ÿ -10~ 45 ÿ

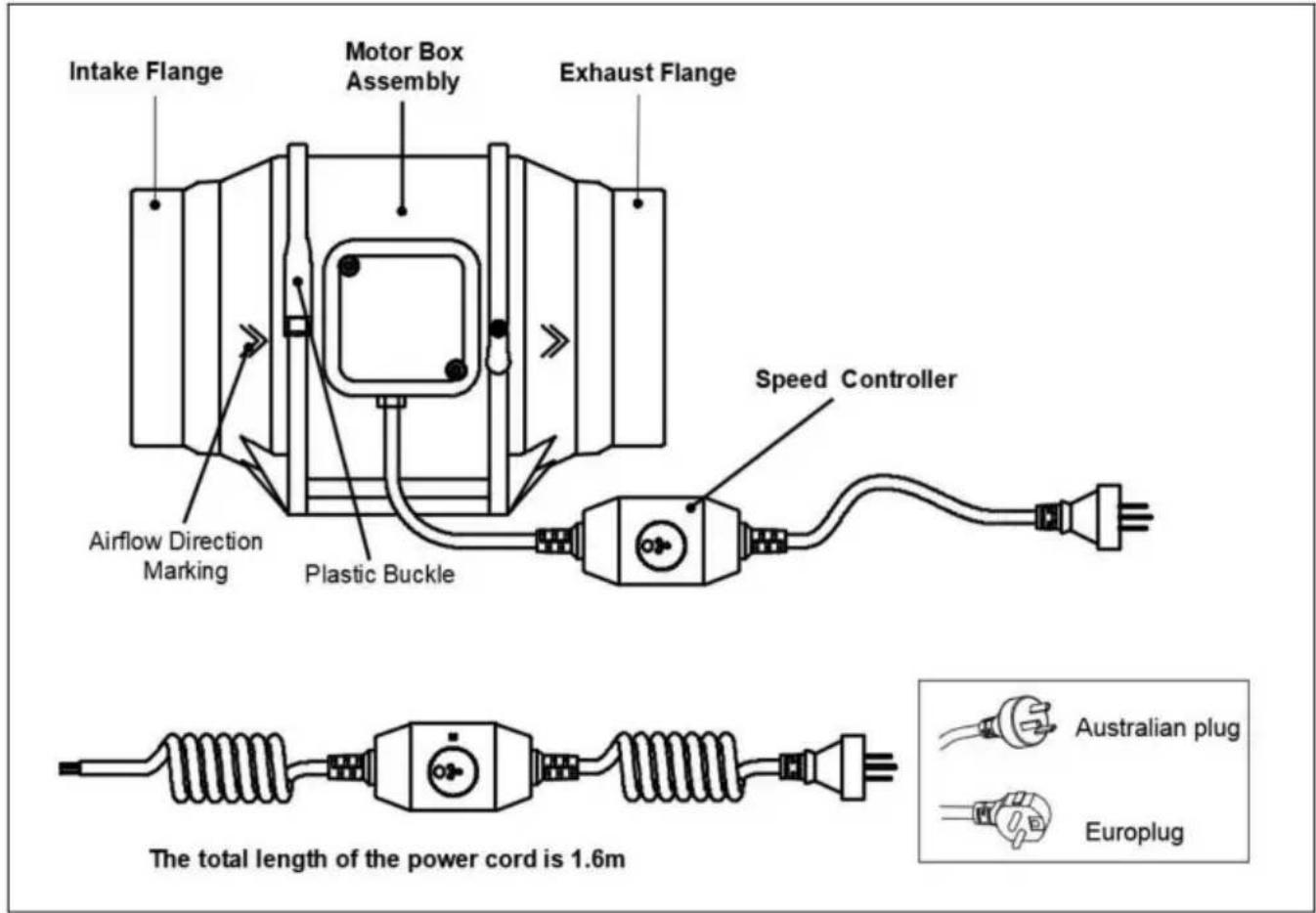

PRODUKTSTRUKTURDIAGRAM

* TIPS! Förbered verktyg i förväg:

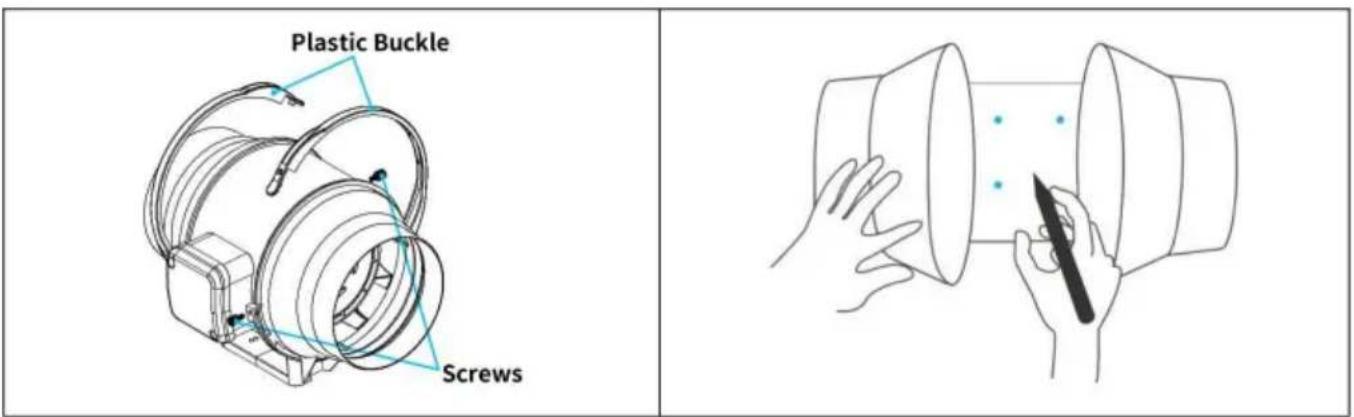

Skruva loss och lossa plastspännet med en stjärnskruvmejsel Se (Fig.1.)

Ta bort motorlådan från flänsfästet. Se (Fig.2.)

1. Använd flänsfästet för att ställa in önskad fläktposition. Markera de fyra monteringshålen. Se (Fig.3.)

2. Borra fyra hål i de markerade platserna. Se till att ditt monteringsområde är strukturellt stabilt och fritt från hinder. Se (Fig.4.)

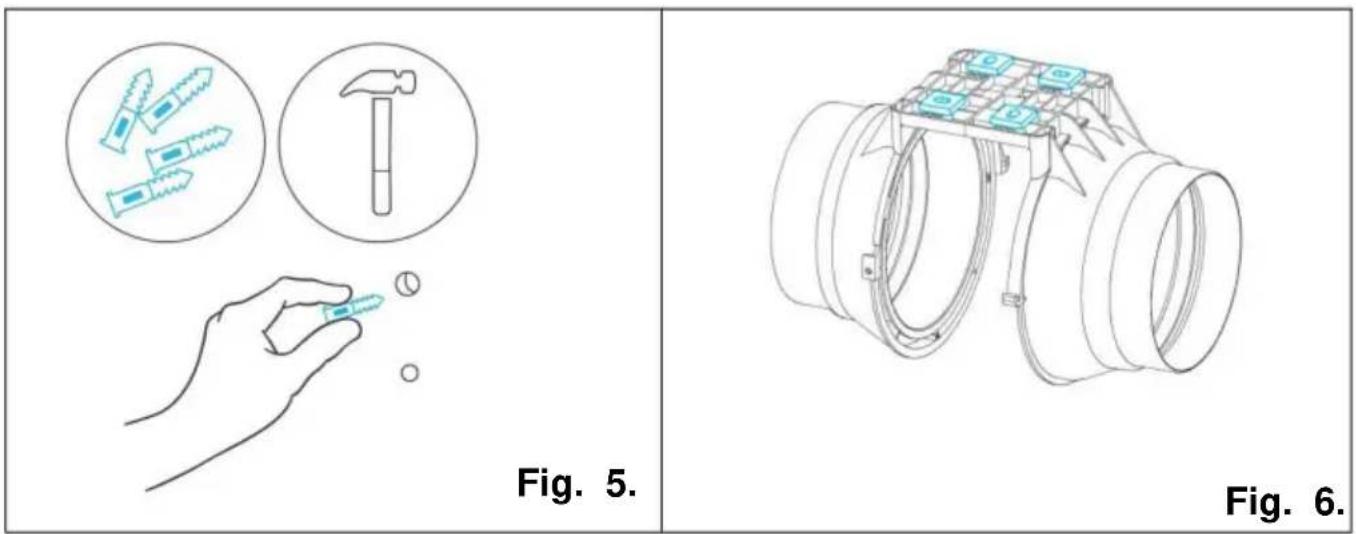

2: Om du monterar på något annat än trästöd eller dubb, sätt in de medföljande fyra väggankarna i de borrade monteringshålen.

Du kan behöva använda en hammare för att fästa dem genom hålen. Se (Fig.

Klistra in kudden på flänsfästet för att säkerställa att kuddens hål är i linje med hålet på flänsfästet. Se (Fig.6.)

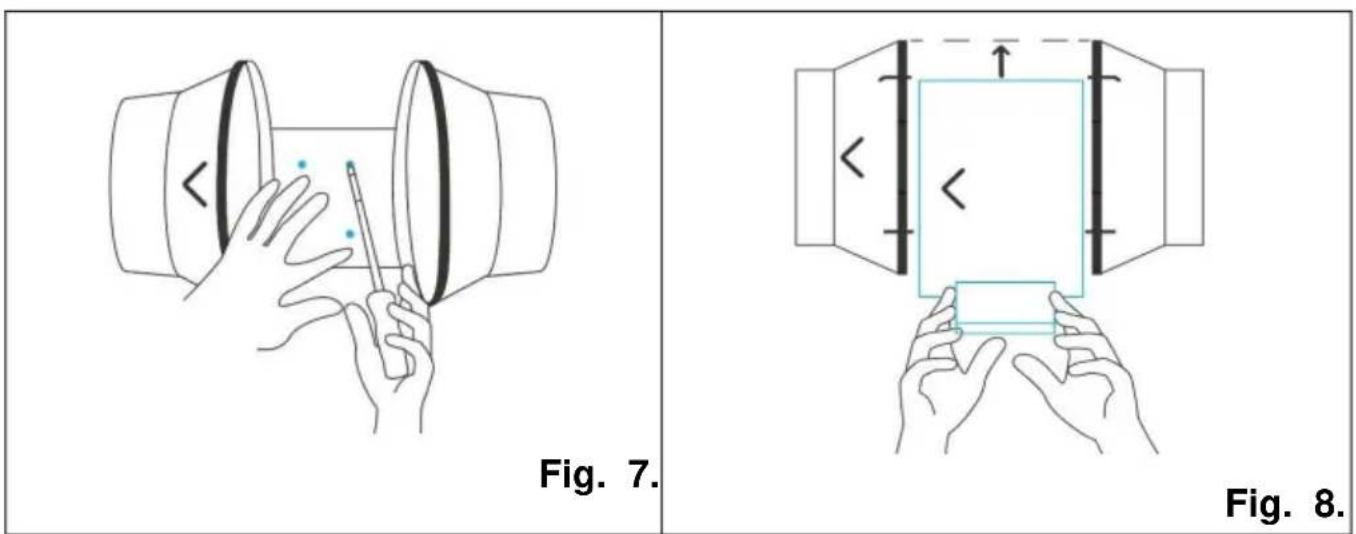

Rikta in flänsfästets hål med väggankarna. Skruva i fyra träskruvar med en skruvmejsel eller borr för att fästa flänsfästet. Se till att dess luftflödespil pekar i önskad riktning. Se (Fig.7.)

Skjut tillbaka motorlådan i flänsfästet och se till att dess luftflödespil pekar i samma riktning som flänsfästets pil. Se (Fig.8.)

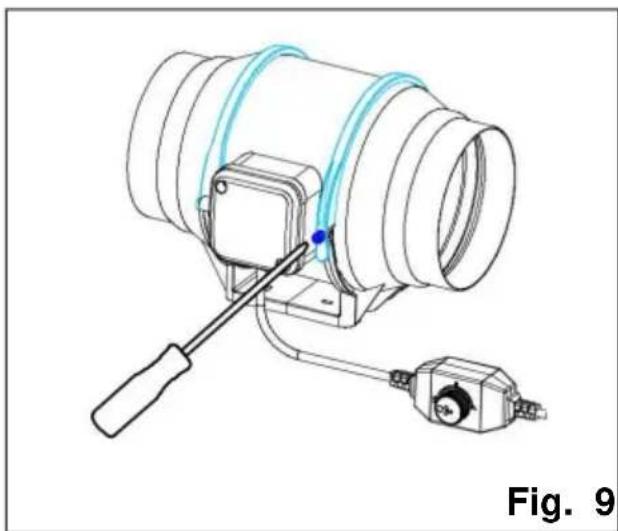

1. Sätt tillbaka plastklämmorna på flänsarna och dra åt skruvarna för att säkra motorlådan. Se (Fig.9.)

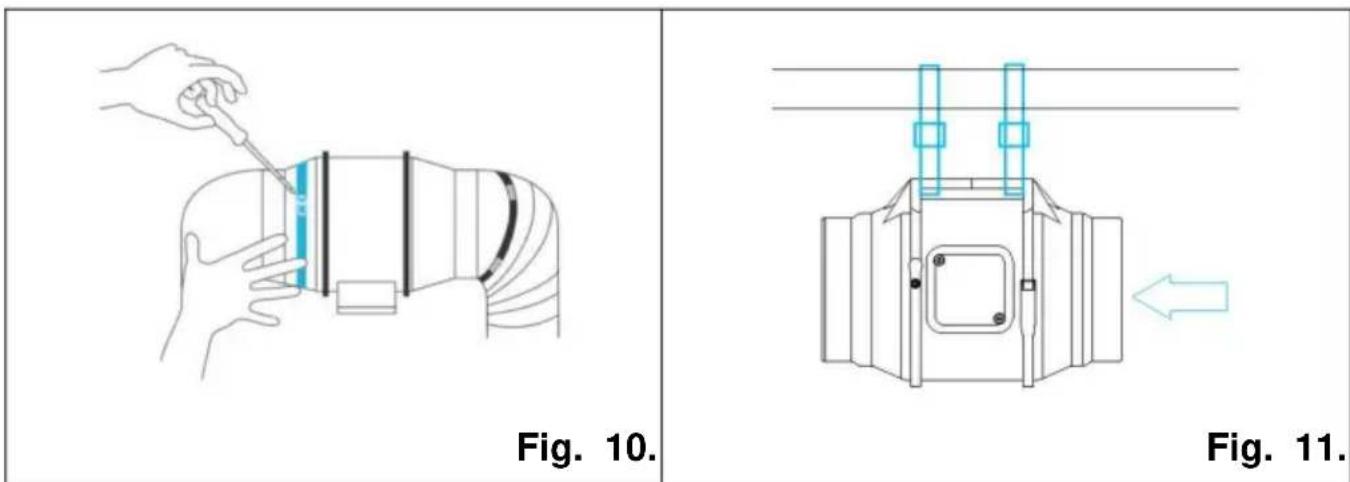

Om du installerar kanal, köp en lämplig kanal och kanalklämma och fäst den i båda ändarna av fläkten för att säkerställa tät tätning. Dra slutligen åt luftkanalklämman med en skruvmejsel. Se (Fig.10.)

Om du installerar med rephängare, ögla repen runt flänsarna och dra åt repet för att säkra fläkten. Se (Fig.11.)

Anslut nätsladden, slå på strömbrytaren för att kontrollera om fläkten går och avsluta sedan installationen.

Dimensionera

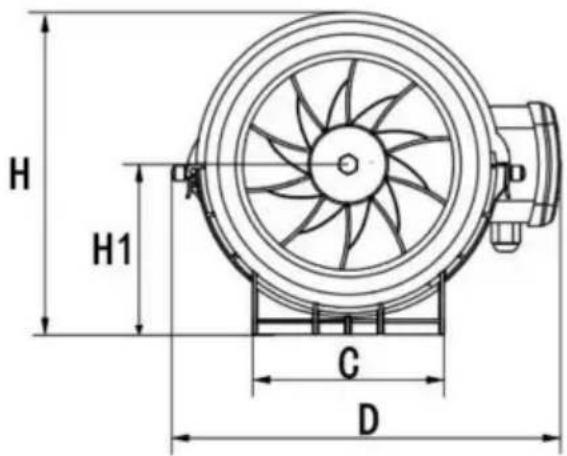

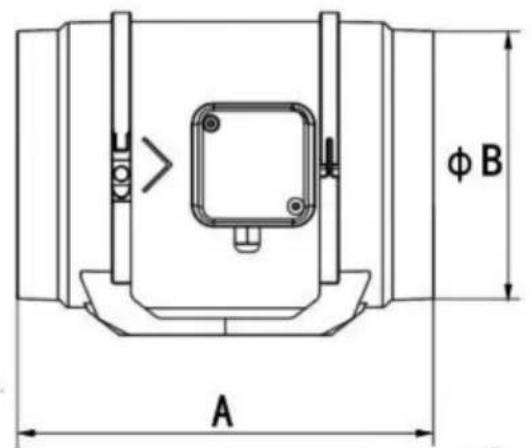

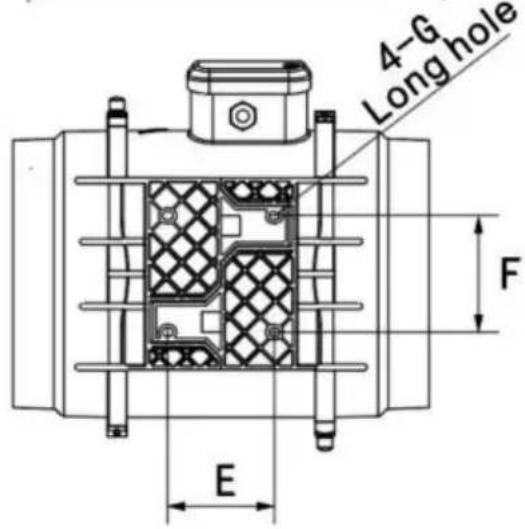

1. Dimension

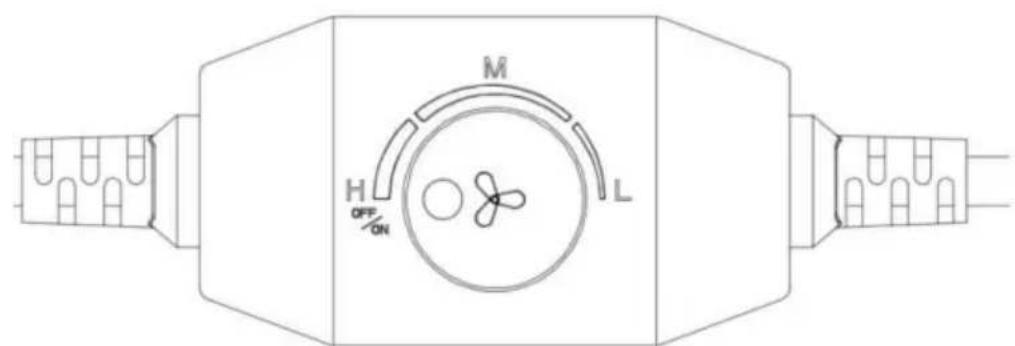

Hastighetskontroll Regulatorn har en knapp och fläkthastigheten är steglös. Vrid kr

för att justera vindhastigheten från den högsta till den lägsta, och välj den vindhastighet du behöver. Se (Fig.12.)

Tips: Lätt motorljud är normalt när du kör med låg hastighet

UNDERHÅLL

1. Regelbundet underhåll behövs varje år. Vänligen stäng av innan underhåll
2. Vänligen använd INTE sådana kemikalier som bensin, bensen och spädningsmedel
   för att torka av fläkten 3. Vänligen släpp INTE in vatten i motorn och de elektriska delarna, och få plastdelarna att smälta in i vattnet med en temperatur högr

3. Denna apparat kan användas av barn i åldern 12 år och uppåt och personer med nedsatt fysisk sensorisk eller mental förmåga eller brist på erfarenhet och kunskap om de har fått tillsyn eller instruktioner angående användningen av apparaten på ett säkert sätt och förstår de inblandade riskerna Barn får inte leka med apparaten.
   Rengöring och användarunderhåll får inte utföras av barn utan tillsyn.

4. Om kraftledningen är skadad, för att undvika fara, bör den bytas av fabriken, dess underhållsavdelning eller kvalificerad personal.

RENGÖRING

Steg 1:

Ta bort motorlådan från monteringsflänsen. (Se installationssteg 1 för att lära dig hur du monterar installationsavsnittet för att lära dig hur du tar bort motorlådan).

Steg 2:

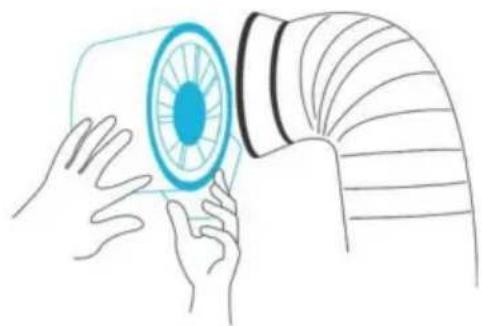

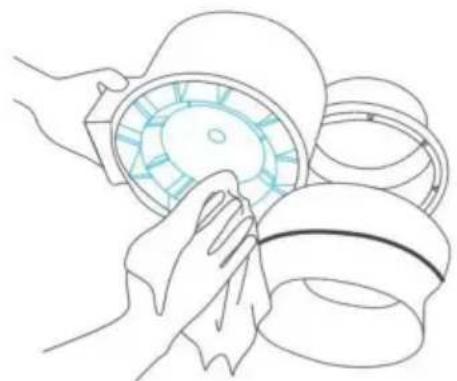

Använd en fuktig trasa för att rensa pumphjulet och fläktbladen från damm och skräp. Ta bort vindcirkeln mellan motorlådan och ingångsflänsen. (Bild 14.)

Rensa statorbladen från eventuellt damm och skräp i den motsatta änden. Rengör området inuti utgångs- och avgasflänsarna. (Bild 15.)

Steg 4:

Fäst motorlådan på monteringsflänsarna. Se installationssteg 2-3 för att lära dig hur man flänsar. Säkra motorlådan. (Bild 16.)

Denna produkt omfattas av bestämmelserna i Europa direktiv 2012/19/EC. Symbolen som visar en soptunna korsad anger att produkten kräver separat sophämtning i EU. Detta gäller för produkten och alla tillbehör märkta med denna symbol.

Produkter märkta som sådana får inte kasseras tillsammans med vanligt hushållsavfall, utan måste lämnas till en insamlingsplats för återvinning av elektriska och elektroniska apparater.

Importerad till USA:

Sanven Technology Ltd.

Pooledas Group Ltd

Preston, Storbritannien

EC

REP

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Linkenheim-Hochstetten, Tyskland

Tillverkad i Kina
