GX-04-100 - Ventilator Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Rohrventilator
Marke	Vevor
Modell	GX-04-100
Nennspannung	220-240 V
Frequenz	50 Hz
Leistung	36 W
Rohrgröße	100/125 mm
Länge des Netzkabels	1,6 m
Betriebstemperatur	-10 bis 45 °C
Geschwindigkeitseinstellung	Stufenlose Regelung per Knopf
Gehäusematerial	Kunststoff
Installationstyp	Wand, Decke oder mit Bügeln
Mitgeliefertes Zubehör	Flanschhalterung, Schrauben, Dübel, Polster
Wartung	Regelmäßige Reinigung mit feuchtem Tuch; keine chemischen Reinigungsmittel verwenden
Sicherheit	Vor der Wartung vom Netz trennen; nicht in einem Fenster verwenden; keine Gegenstände einführen
Reparaturfähigkeit	Beschädigtes Kabel muss von einem qualifizierten Fachmann ersetzt werden
Zertifizierungen	CE, WEEE (Richtlinie 2012/19/EU)
Verwendung	Nur für Innenräume

Häufig gestellte Fragen - GX-04-100 Vevor

Was sind die Installationsschritte für den Vevor GX-04-100 Ventilator?

Die Installation umfasst: Lösen der Kunststoffschlaufe, Entfernen des Motorgehäuses vom Träger, Markieren und Bohren von 4 Löchern, Befestigen des Trägers mit Dübeln und Schrauben, Positionieren des Gehäuses gemäß dem Luftstrompfeil und Wiedereinsetzen der Klammern. Bei Installation mit Rohr einen Rohrschelle anbringen.

Wie stelle ich die Ventilatorgeschwindigkeit ein?

Die Geschwindigkeit ist über einen Knopf stufenlos einstellbar. Drehen Sie den Knopf, um je nach Bedarf von der höchsten zur niedrigsten Geschwindigkeit zu wechseln.

Der Ventilator macht bei niedriger Geschwindigkeit ein Motorengeräusch, ist das normal?

Ja, ein leichtes Motorengeräusch ist bei Betrieb mit niedriger Geschwindigkeit normal.

Wie reinige ich den Ventilator?

Trennen Sie das Gerät vom Netz. Entfernen Sie das Motorgehäuse vom Flansch und reinigen Sie dann das Laufrad, die Schaufeln und die Statoren mit einem feuchten Tuch. Lassen Sie kein Wasser in den Motor eindringen und verwenden Sie keine chemischen Reinigungsmittel.

Kann ich den Ventilator in einem Fenster verwenden?

Nein, es wird nicht empfohlen, den Ventilator in einem Fenster zu verwenden, da Regen ein elektrisches Risiko darstellen kann.

Was tun, wenn das Netzkabel beschädigt ist?

Wenn das Kabel beschädigt ist, wenden Sie sich an ein örtliches Servicezentrum oder einen qualifizierten Elektriker, um ein geeignetes Ersatzkabel installieren zu lassen. Verwenden Sie es nicht.

Kann der Ventilator an der Decke installiert werden?

Ja, die Flanschhalterung kann an der Decke befestigt werden. Stellen Sie sicher, dass der Montagebereich strukturell stabil ist und der Luftstrompfeil in die gewünschte Richtung zeigt.

Welche wichtigen Sicherheitshinweise gibt es?

Trennen Sie den Ventilator vor dem Transport oder der Reinigung vom Netz. Verwenden Sie keine nicht konforme Stromversorgung, führen Sie keine Gegenstände in den Schutz ein und zerlegen Sie das Gerät nicht während des Betriebs. Bei Rauch oder Geruch den Betrieb einstellen.

Welche Versorgungsspannung wird benötigt?

Der Ventilator benötigt eine Spannung von 220-240 V mit einer Frequenz von 50 Hz. Die Verwendung einer nicht konformen Stromversorgung kann zu Brand oder Stromschlag führen.

Wie pflege ich den Ventilator langfristig?

Eine regelmäßige Wartung ist jedes Jahr erforderlich. Reinigen Sie die Lüfterblätter und das Gehäuse mit einem feuchten Tuch. Überprüfen Sie das Kabel und die Befestigungen. Wenn das Gerät längere Zeit nicht benutzt wird, trennen Sie es vom Netz.

BEDIENUNGSANLEITUNG GX-04-100 Vevor

Linkenheim-Hochstetten, Deutschland

Hergestellt in China

VEVOR®

ROBUSTE WERKZEUGE, HALBER PREIS

Technischer Support und E-Garantiezertifikat

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche von uns verwendete Ausdrücke stellen lediglich eine Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Top-Marken erzielen könnten, und bedeuten nicht unbedingt, dass alle angebotenen Werkzeugkategorien abgedeckt werden von uns. Bitte prüfen Sie bei Ihrer Bestellung sorgfältig, ob Sie im Vergleich zu den Top-Marken tatsächlich die Hälfte sparen.

VEVOR®

ROBUSTE WERKZEUGE, HALBER PREIS

Haben Sie Fragen zum Produkt? Benötigen Sie technische Unterstützung? Bitte kontaktieren

Sie uns: Technischer Support und E-Garantiezertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Bedienungsanleitungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt von dem Produkt ab, das Sie erhalten haben. Bitte entschuldigen Sie, dass wir Sie nicht erneut informieren, wenn es zu unserem Produkt technische oder Software-Updates gibt.

INHALT

SICHERHEITSHINWEISE

PRODUKTBESCHREIBUNG

INSTALLATION

ABMESSUNGEN UND SPEZIFIKATIONEN

STROMVERSORGUNG UND EINRICHTUNG

REINIGUNG

PROGRAMMIERUNG

FAQ

ACHTUNG

SICHERHEITSVORKEHRUNGEN

\	Unsachgemäßer Betrieb kann zu Verletzungen führen. Unsachgemäßer Betrieb kann zu Schäden an der Maschine führen. Unsachgemäßer Betrieb kann zu Sachschäden bei anderen führen.
	Das Symbol weist darauf hin, dass der Benutzer besonders aufmerksam sein und darauf achten sollte. Die Zeichnung zeigt die zu beachtende Situation und die linke Abbildung zeigt „Vorsicht vor Stromschlägen“.
	Trennen Sie den Ventilator vom Stromnetz, wenn Sie ihn von einem Ort zum anderen bewegen.
	Verwenden Sie kein Netzteil, das nicht der Nennspannung entspricht. Die Verwendung nicht konformer Netzteile kann zu Bränden oder Stromschlägen führen.
	Wenn das Gerät Rauch, Geruch, Motorgeräusche oder andere ungewöhnliche Zustände abgibt, verwenden Sie es bitte nicht. Es kannkann einen Brand oder Stromschlag verursachen.
	Zerlegen, reparieren oder reparieren Sie die Maschine während des Gebrauchs nicht. Andernfalls kann es zu Bränden, Stromschlägen und Verletzungen kommen.
	SEIEN SIE VORSICHTIG
	Benutzen Sie den Ventilator NICHT in einem Fenster. Regen kann eine elektrische Gefahr darstellen.
	Beschädigen oder verändern Sie das Original-Netzkabel nicht willkürlich. Biegen Sie das Netzkabel nicht, ziehen Sie es nicht mit Gewalt, binden Sie es nicht zusammen und drücken Sie es nicht unter schwere Gegenstände. Dadurch wird das Netzkabel beschädigt und es kann zu Bränden oder Stromschlägen durch Stromlecks kommen
	Wenn Sie das Gerät längere Zeit nicht benutzen, ziehen Sie bitte den Netzstecker aus der Steckdose
	Wenn das Netzkabel beschädigt ist, wenden Sie sich an Ihr örtliches Servicecenter oder einen qualifizierten Elektriker, um ein geeignetes Ersatzkabel zu installieren, um Verletzungen oder Schäden zu vermeiden
	Stecken Sie niemals Finger, Bleistifte oder andere Gegenstände durch die Schutzvorrichtung, wenn der Ventilator läuft.
	Wenn das Netzkabel aus der Steckdose gezogen wird, sollte der Stecker herausgezogen werden. Ziehen Sie nicht gewaltsam am Netzkabel, da dies zu Schäden am Kabel und zu Leckagen oder Stromschlägen führen kann.
	Bitte trennen Sie beim Reinigen die Stromversorgung.

PRODUKTBESCHREIBUNG

TECHNISCHE PARAMETER

Marke	VEVOR
Modell	GX-04-100 GX-06-150 GX-08-200
Stromspannung	220-240V 220-240V 220-240V
Frequenz	50 Hz	50 Hz	50 Hz
Leistung	36 W	67W 150W
Kanalgröße	y100/y125 y150/y160 y200
Länge des Netzkabels	1,6 Mio		1,6 Mio1,6 Mio
Arbeitsumgebungstemperatur -10~ 45	y -10~ 45 y -10~ 45 y

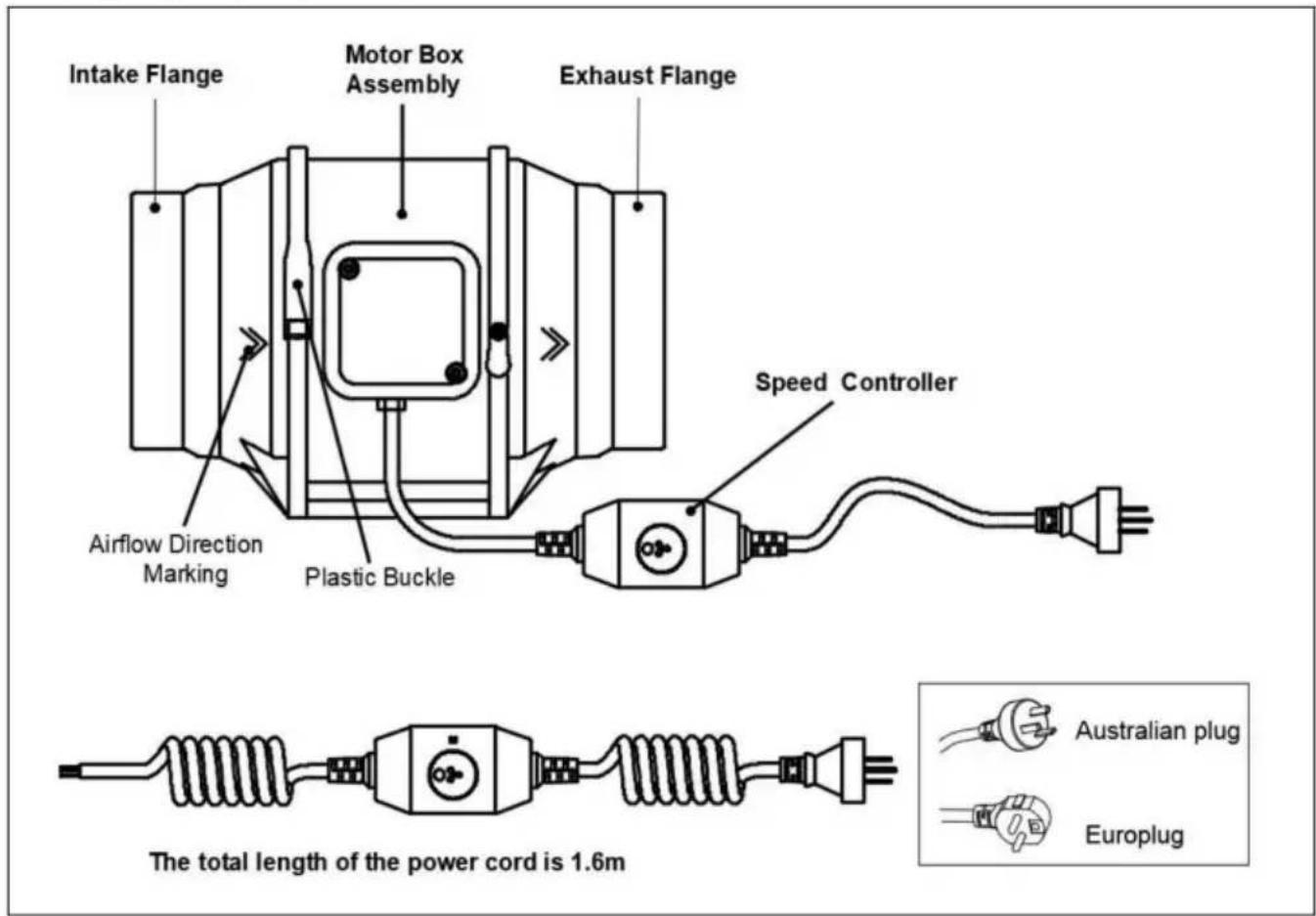

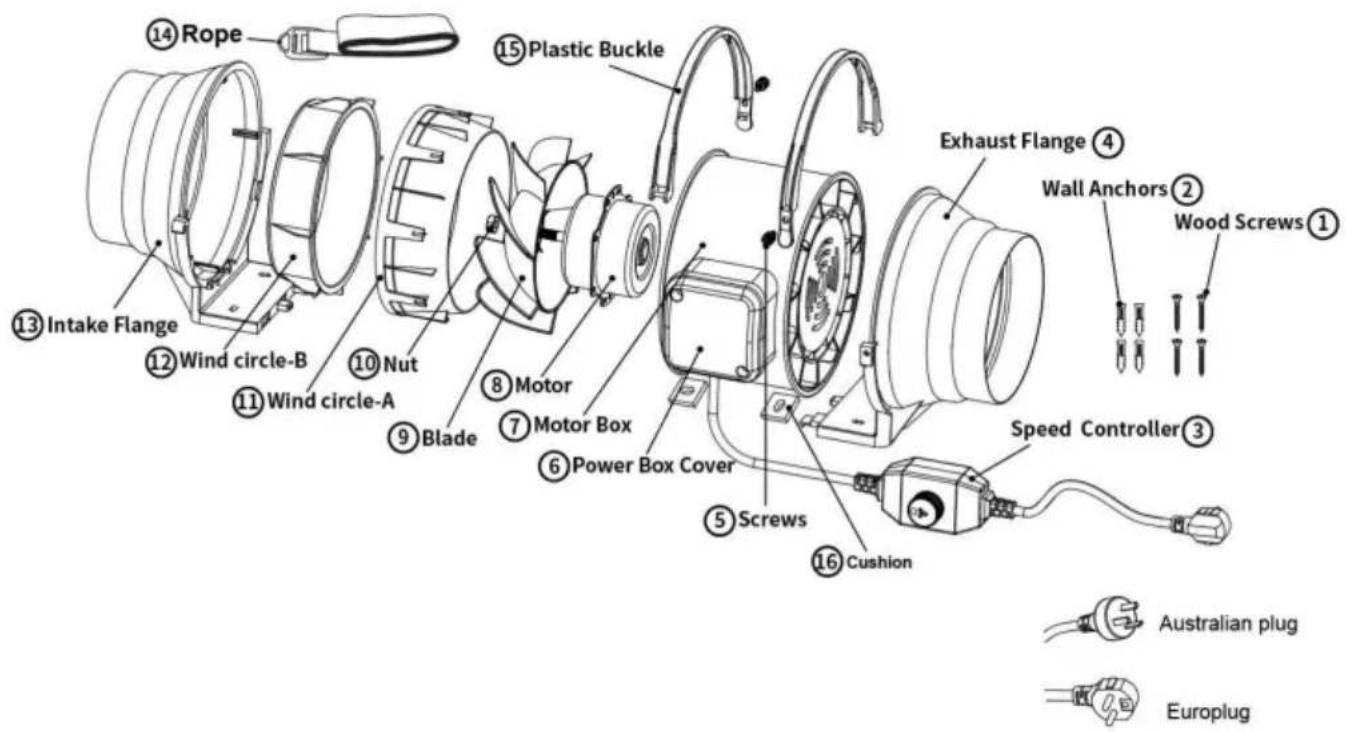

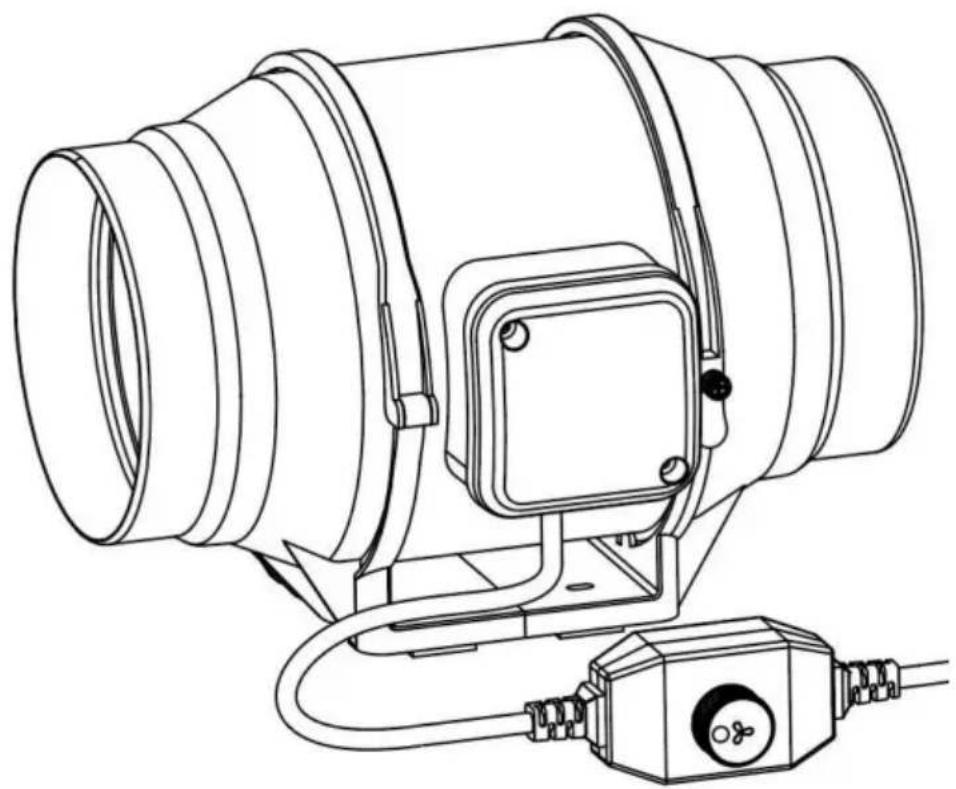

PRODUKTSTRUKTURDIAGRAMM

TIPP: Bereiten Sie Werkzeuge im Voraus vor:

Kreuzschraubendreher, Hammer

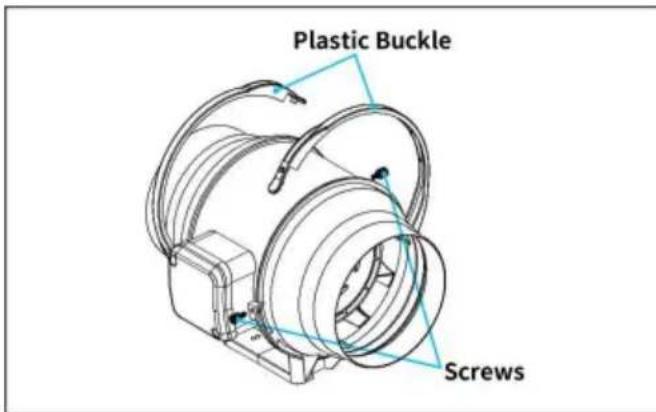

Schrauben Sie die Kunststoffschnalle mit einem Kreuzschlitzschraubendreher ab und lösen Sie sie. Siehe (Abb. 1).

Entfernen Sie die Motorkastenbaugruppe von der Flanschhalterung. Siehe (Abb. 2).

1. Verwenden Sie die Flanschhalterung, um die gewünschte Lüfterposition einzustellen. Markieren Sie die vier Befestigungslöcher. Siehe (Abb. 3).
2. Bohren Sie vier Löcher an den markierten Stellen. Stellen Sie sicher, dass Ihr Montagebereich strukturell stabil und frei von Hindernissen ist. Siehe (Abb. 4).

Wenn Sie die Montage auf etwas anderem als einer Holzstütze oder einem Holzpfosten vornehmen, stecken Sie die mitgelieferten vier Wandanker in die gebohrten Montagelöcher.

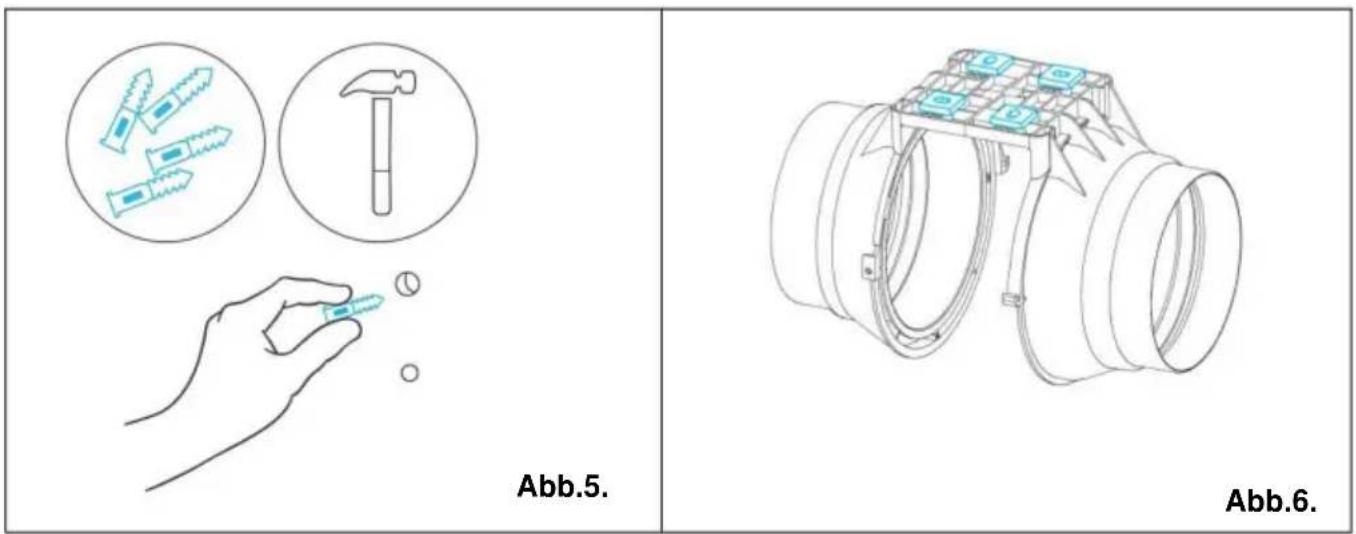

Möglicherweise müssen Sie sie mit einem Hammer durch die Löcher befestigen. Siehe (Abb. 5).

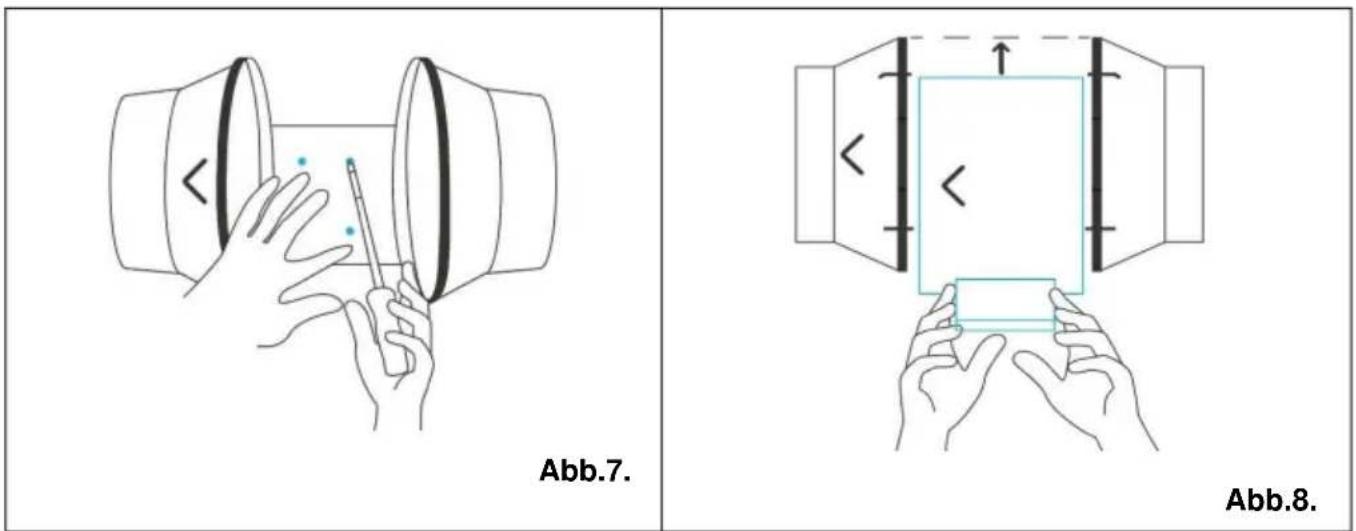

Kleben Sie das Kissen auf die Flanschhalterung, um sicherzustellen, dass das Loch des Kissens mit dem Loch der Flanschhalterung ausgerichtet ist. Siehe (Abb. 6).

Richten Sie die Löcher der Flanschhalterung an den Wandankern aus. Schrauben Sie vier Holzschrauben mit einem Schraubendreher oder Bohrer ein, um die Flanschhalterung zu befestigen. Stellen Sie sicher, dass der Luftstrompfeil in die gewünschte Richtung zeigt. Siehe (Abb. 7).

Schieben Sie den Motorkasten zurück in die Flanschhalterung und achten Sie darauf, dass der Luftstrompfeil in die gleiche Richtung zeigt wie der Pfeil der Flanschhalterung. Siehe (Abb. 8).

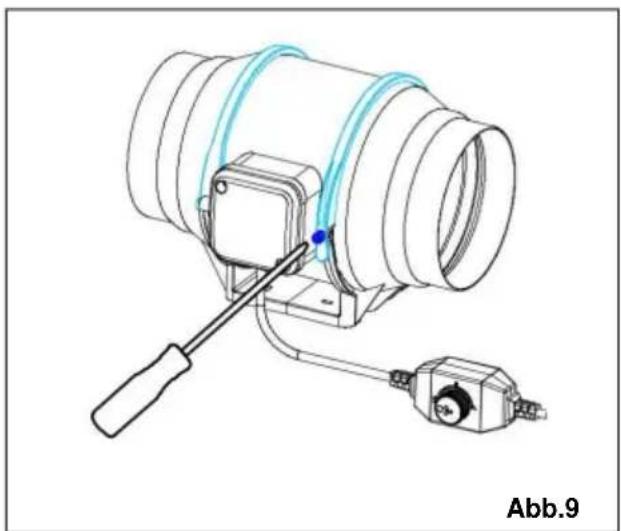

1. Setzen Sie die Kunststoffklammern wieder auf die Flansche und ziehen Sie die Schrauben wieder fest, um den Motorkasten zu befestigen. Siehe (Abb. 9).

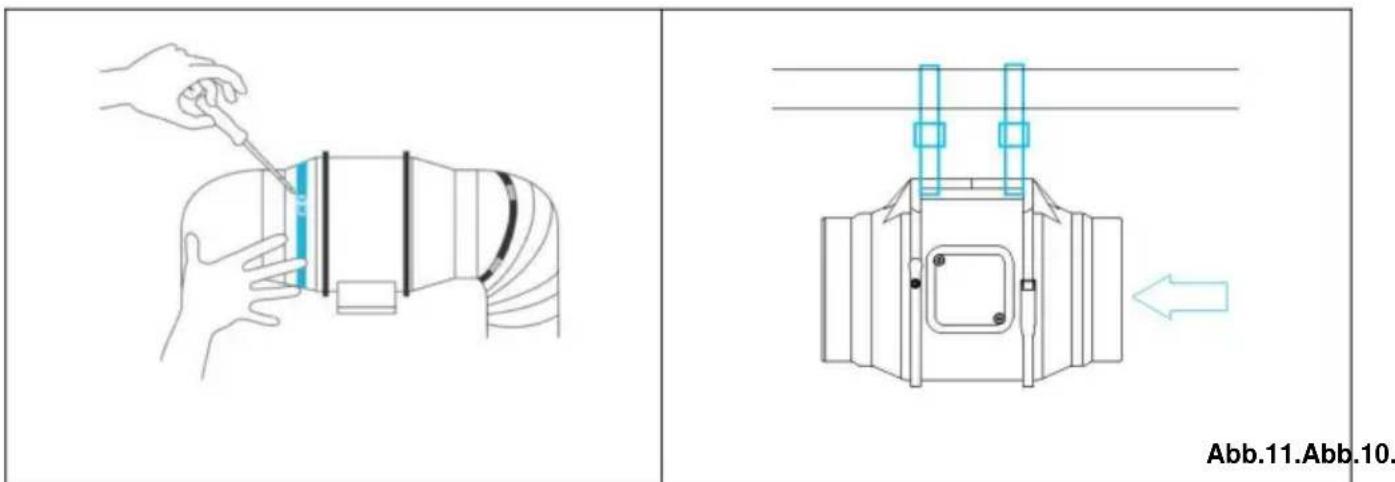

Wenn Sie Kanäle installieren, kaufen Sie einen geeigneten Kanal und eine Kanalklemme und befestigen Sie diese an beiden Enden des Ventilators, um eine dichte Abdichtung zu gewährleisten. Ziehen Sie abschließend die Luftkanalschelle mit einem Schraubendreher fest. Siehe (Abb. 10).

Bei der Installation mit Seilaufhängern schlingen Sie die Seile um die Flansche und ziehen Sie das Seil fest, um den Ventilator zu sichern. Siehe (Abb. 11).

Schließen Sie das Netzkabel an, schalten Sie den Schalter ein, um zu prüfen, ob der Lüfter läuft, und schließen Sie dann die Installation ab.

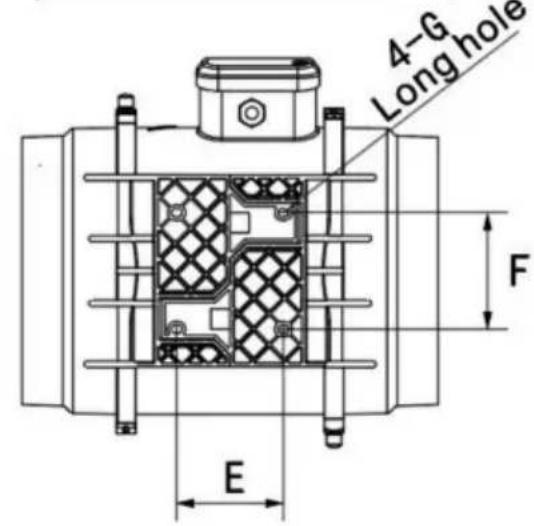

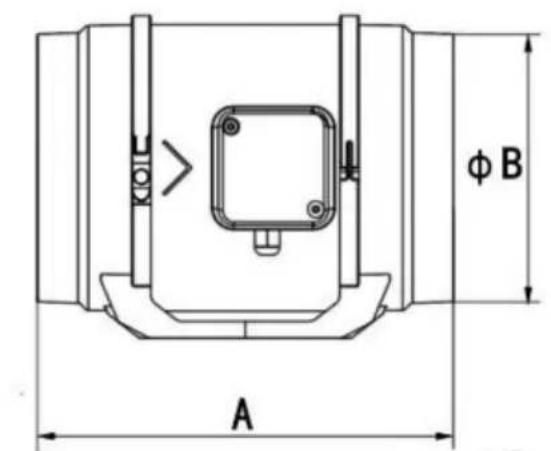

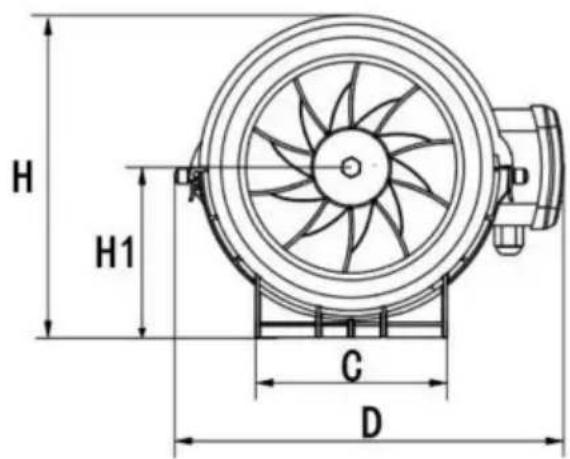

Abmessungen

1. Dimension

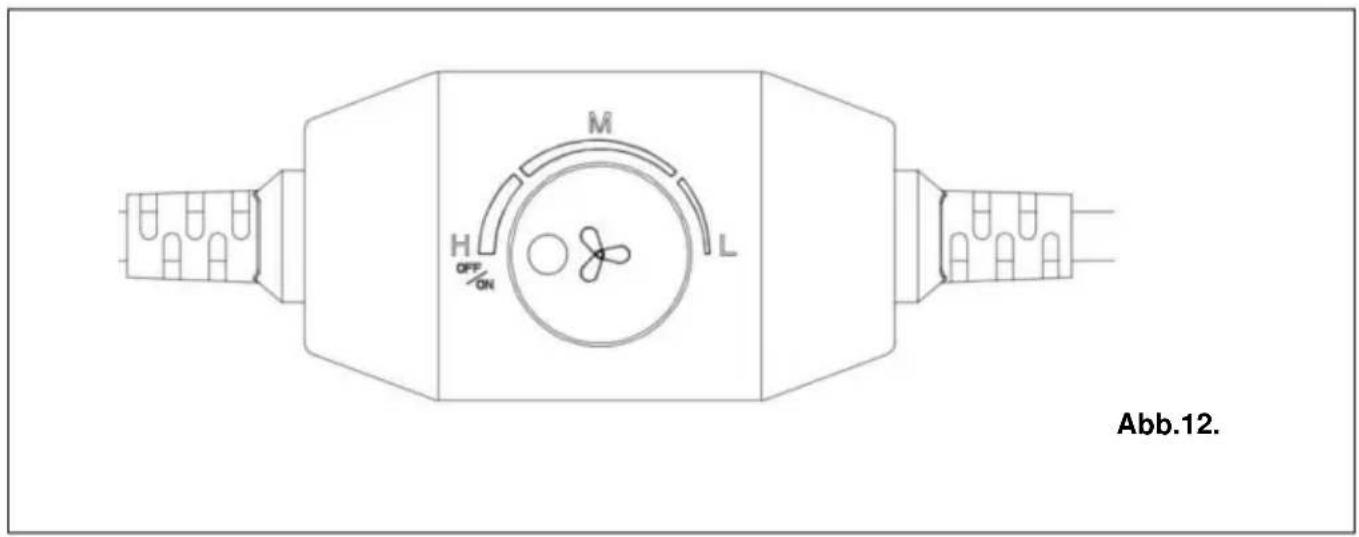

Geschwindigkeitsregelung: Der Controller verfügt über einen Knopf und die Lüftergeschwindigkeit ist stufenlos. Drehen Sie

um die Windgeschwindigkeit vom höchsten zum niedrigsten Wert einzustellen und die gewünschte Windgeschwindigkeit auszuwählen. Siehe (Abb. 12).

Tipp: Ein leichtes Motorgeräusch ist bei niedriger Geschwindigkeit normal.

WARTUNG

1. Regelmäßige Wartung ist jedes Jahr erforderlich. Bitte schalten Sie das Gerät aus, bevor Sie Wartungsarbeiten

durchführen. 2. Bitte verwenden Sie KEINE Chemikalien wie Benzin, Benzol oder Verdünnungsmittel, um den Lüfter

abzuwischen. 3. Bitte lassen Sie KEIN Wasser in den Motor und die elektrischen Teile eindringen und sorgen Sie dafür, dass die Kunststoffteile bei hoher Temperatur mit dem Wasser verschmelzen höher als 60 y.

1. Dieses Gerät kann von Kindern ab 12 Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Sachkenntnis verwendet werden, wenn sie beaufsichtigt werden oder in die sichere Verwendung des Geräts eingewiesen werden und diese verstehen die damit verbundenen Gefahren Kinder dürfen nicht mit dem Gerät spielen.

Die Reinigung und Benutzerwartung darf nicht von Kindern ohne Aufsicht durchgeführt werden.

1. Wenn die Stromleitung beschädigt ist, sollte sie zur Vermeidung von Gefahren vom Werk, der Wartungsabteilung oder qualifizierten Fachkräften ausgetauscht werden.

REINIGUNG

Schritt

1: Entfernen Sie den Motorkasten vom Montageflansch. (Siehe Installationsschritte 1, um zu erfahren, wie der Motorkasten entfernt wird.)

Schritt

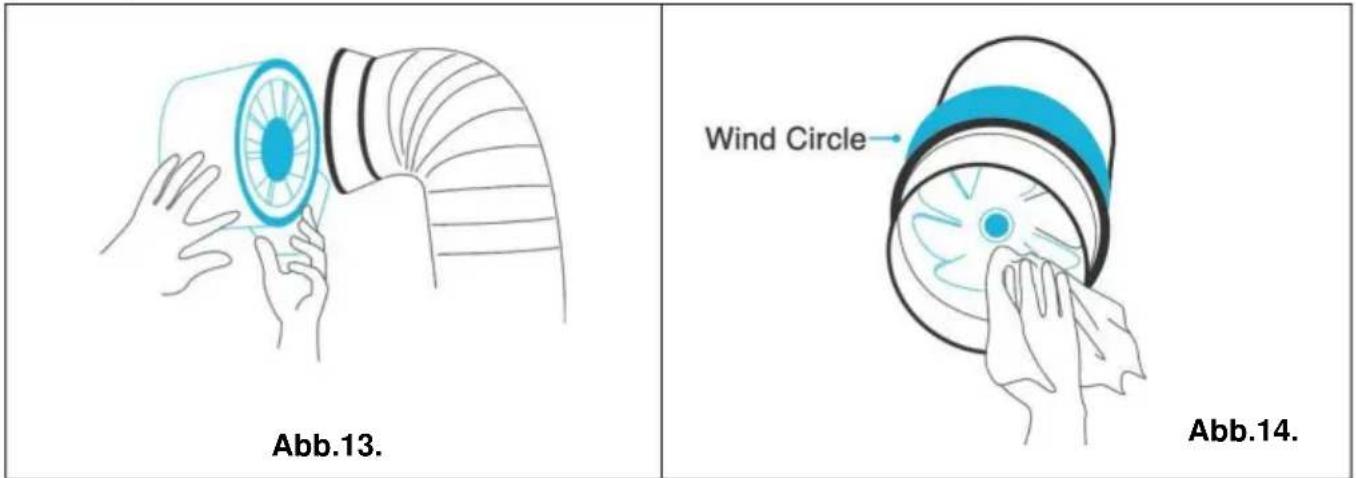

2: Befreien Sie das Laufrad und die Lüfterflügel mit einem feuchten Tuch von Staub und Schmutz. Entfernen Sie den Windkreis zwischen Motorgehäuse und Eingangsflansch. (Abb.14.)

Schritt

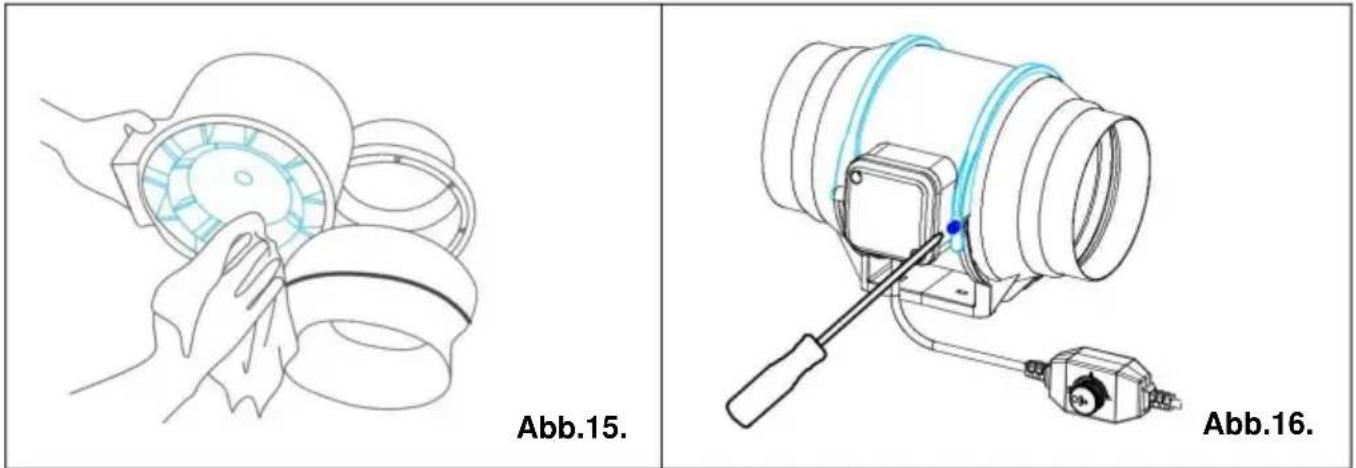

3: Befreien Sie die Statorschaufeln am gegenüberliegenden Ende von Staub und Schmutz. Reinigen Sie den Bereich innerhalb der Ausgangs- und Abgasflansche. (Abb.15.)

Schritt 4:

Befestigen Sie den Motorkasten an den Montageflanschen. Informationen zum Anbringen von Flanschen finden Sie in den Installationsschritten 2–3. Sichern Sie den Motorkasten. (Abb.16.)

ACHTUNG

Dieses Produkt unterliegt der europäischen Richtlinie 2012/19/EG.

Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das

Produkt in der Europäischen Union einer getrennten Müllsammlung bedarf. Dies

gilt für das Produkt und alle Zubehörteile, die mit diesem Symbol gekennzeichnet sind.

Als solche gekennzeichnete Produkte dürfen nicht über den normalen Hausmüll entsorgt werden, sondern müssen an einer Sammelstelle für das Recycling von Elektro- und Elektronikgeräten abgegeben werden.

Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai Importiert nach

AUS: SIHAO

PTY LTD.1 ROKEVA STREETEASTWOOD NSW 2122 Australien Importiert in die USA: Sanven Technology Ltd.

Einheit 5 Albert Edward House, Die Pavillons

Preston, Vereinigtes Königreich

SHUNSHUN GmbH

Römeräcker 9 Z2021, 76351

Linkenheim-Hochstetten, Germany

In China hergestellt
