BEDIENUNGSANLEITUNG JBSF-320E Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dachlüftung

Modell: JBSF-350F/JBSF-320G/JBSF-320E

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der

Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

Dachlüftung

Modell: JBSF-350F/JBSF-320G/JBSF-320E

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer

Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

WICHTIGE SICHERHEITSHINWEISE

WARNUNG:

Lesen Sie das Handbuch vollständig durch, bevor Sie das Gerät in Betrieb nehmen oder warten.

Produkt. Die Nichtbeachtung dieser Warnungen und Anweisungen kann zu

Personenschäden oder Sachschäden. Vermeiden Sie die Benutzung des Geräts durch Kinder.

Produkt. Und dieses Produkt ist kein Spielzeug. Erlauben Sie Kindern nicht, damit zu spielen.

KORREKTE ENTSORGUNG:

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2014/30/EU.

Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass die

Das Produkt muss in der Europäischen Union getrennt entsorgt werden.

gilt für das Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile.

Produkte, die als solche gekennzeichnet sind, dürfen nicht mit dem normalen Hausmüll entsorgt werden.

Abfall, sondern müssen an einer Sammelstelle für das Recycling von Elektro- und Elektronikgeräten abgegeben werden. elektronische Geräte.

FCC-INFORMATIONEN

VORSICHT:

Änderungen oder Modifikationen, die nicht ausdrücklich von der verantwortlichen Partei genehmigt wurden

Bei Nichteinhaltung dieser Vorschriften erlischt möglicherweise die Berechtigung des Benutzers zum Betrieb des Geräts!

Dieses Gerät entspricht Teil 15B der FCC-Bestimmungen. Der Betrieb unterliegt

an die folgenden beiden Bedingungen:

1) Dieses Produkt kann schädliche Störungen verursachen.

2) Dieses Produkt muss alle Störungen akzeptieren, einschließlich

Störungen, die zu unerwünschtem Betrieb führen können.

WARNUNG:

Änderungen oder Modifikationen an diesem Produkt, die nicht ausdrücklich vom Hersteller genehmigt wurden, Partei.verantwortlich für die Einhaltung könnte die Berechtigung des Benutzers zum Betrieb erlöschen lassen das Produkt.

Hinweis: Dieses Produkt wurde getestet und entspricht den Grenzwerten für eine

Digitales Gerät der Klasse B gemäß Teil 15B der FCC-Bestimmungen. Diese Grenzwerte sind so konzipiert, dass sie einen angemessenen Schutz gegen schädliche Störungen bieten in einer Wohnanlage.

Dieses Produkt erzeugt und verwendet Hochfrequenzenergie und kann diese auch ausstrahlen.

Wenn die Installation und Verwendung nicht gemäß den Anweisungen erfolgt, kann dies zu Störungen des Funkverkehrs. Es gibt jedoch keine

garantieren, dass bei einer bestimmten Installation keine Störungen auftreten.

Sollte dieses Produkt Störungen im Radio- oder Fernsehempfang verursachen,

Empfang, der durch Aus- und Einschalten des Produkts überprüft werden kann,

Der Benutzer wird aufgefordert, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beheben: folgende Maßnahmen: •

Richten Sie die Empfangsantenne neu aus oder stellen Sie sie

woanders auf. • Vergrößern Sie den Abstand zwischen Produkt und Empfänger. •

Schließen Sie das Produkt an eine Steckdose an, die sich in einem anderen Stromkreis befindet als der, an den es angeschlossen der Receiver ist angeschlossen.

- Wenden Sie sich an den Händler oder einen erfahrenen Radio-/Fernsehtechniker.

WARNUNG	Weist auf eine Gefahrensituation hin, die, wenn sie nicht vermieden wird,zum Tod oder zu schweren Verletzungen führen kann.
GEFAHR	Weist auf eine gefährliche Situation hin, die, wenn sie nicht vermieden wird,Dies kann zu schweren oder tödlichen Verletzungen führen.
BEHÖRDE	Weist auf eine Gefahrensituation hin, die, wenn sie nicht vermieden wird, zuleichten oder mittelschweren Verletzungen führen kann.
AUFMERKSAMKEIT	Das Symbol weist darauf hin, dass der Benutzer sehr vorsichtig sein sollte.Beachten Sie die Zeichnung, um die Situation zu veranschaulichennotiert. Und die linke Abbildung zeigt: „Achten Sie auf elektrischeSchock."

ZERTIFIKAT

Dieses Gerät entspricht Teil 15 der FCC-Regeln.

Der Betrieb unterliegt zwei Bedingungen:

(1) Dieses Gerät darf keine schädlichen Störungen verursachen.
(2) Das Gerät muss alle empfangenen Störungen tolerieren können.
einschließlich Störungen, die zu unerwünschten
Betrieb.

WARNUNG:

Lesen Sie alle Sicherheitswarnungen, Anweisungen, Abbildungen und Spezifikationen mit diesem Elektrogerät geliefert. Nichtbefolgen aller Anweisungen unten kann zu Stromschlag, Brand und schweren Verletzungen führen. Bewahren Sie alle Warnungen und Anweisungen zum späteren Nachschlagen.

WARNUNG:

Unsachgemäßer Betrieb kann zu Verletzungen führen. Unsachgemäßer Betrieb kann Schäden an der Maschine verursachen. Unsachgemäßer Betrieb kann andere

gung.ACHTUNG:

Verwenden Sie kein Netzteil, das die angegebene Spannung nicht erfüllt. Die Verwendung von Nicht konforme Netzteile können Feuer oder Stromschläge verursachen.

VORSICHT:

1. Trennen Sie den Ventilator, wenn Sie ihn von einem Ort zum anderen bewegen.
   2.Wenn die Maschine Rauch, Geruch, Motorgeräusche und andere ungewöhnliche
   Bedingungen, verwenden Sie es bitte nicht. Es kann zu Feuer oder Stromschlag führen.
2. Die Maschine während des Betriebs nicht zerlegen, reparieren oder instand setzen.
   kann zu Feuer, Stromschlag und Verletzungen führen.

4.Wenn die Maschine längere Zeit nicht benutzt wird, ziehen Sie bitte den Adapter aus der die Buchse.

1. Stecken Sie niemals Finger, Bleistifte oder andere Gegenstände durch den Schutz, wenn der Ventilator läuft.

2. Dieses Gerät kann von Kindern ab 8 Jahren und von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnissen verwendet werden, wenn sie beaufsichtigt werden oder Anweisungen zur sicheren Verwendung des Geräts erhalten haben und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Aufsicht durchgeführt werden.

3. Trennen Sie den Ventilator, wenn Sie die Gitter zur Reinigung entfernen. Lassen Sie den Ventilator nicht unbeaufsichtigt laufen.

ÿ.Produktbeschreibung

Bitte prüfen Sie, ob das Produkt beschädigt ist oder Zubehör fehlt.

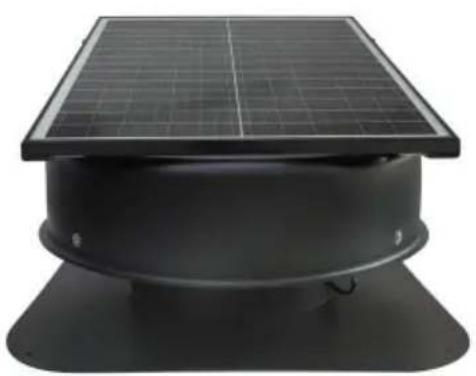

1.JBSF-350F

ÿ

Temperatur-Regelwert und Feuchtigkeits-

Regelwert können eingestellt werden.

Liegen Innentemperatur und Feuchtigkeit um einen Wert über dem eingestellten Wert, wird der Ventilator geöffnet.

Kontrollleuchte: 1.

Unabhängig davon, ob die Stromversorgung über Solarenergie oder Adapter erfolgt, leuchtet die grüne LED-Leuchte lange.

	2.Wenn der Rauch im Haus die Rauchsensoralarm, die grüne LED blinkt und der Motor wird zwangsweise gestoppt.3.Weder die Solarenergie noch der Adapter werden mit Strom versorgt und die LEDs sind aus.
1 x Fernbedienung1 x Netzteil	6 x technische Schrauben2 x Sparren/Latte

2.JBSF-320G

1 x Solarventilator.

1 x Fernbedienung, 1 xNetzteil.

6 x technische Schrauben2 x Sparren/Latte

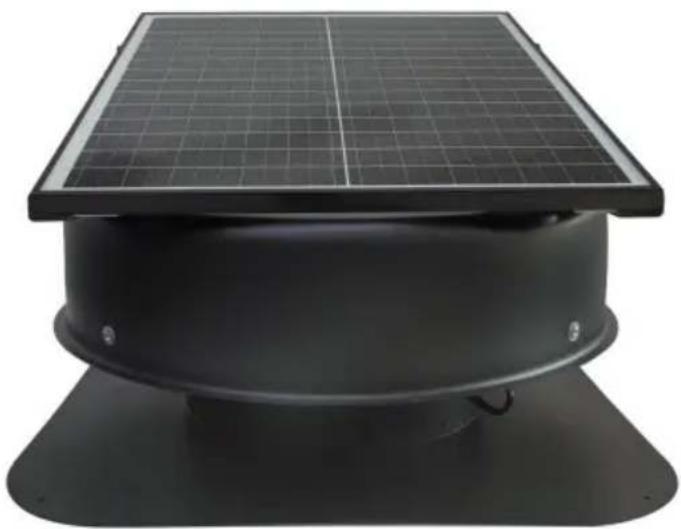

3.JBSF-320E

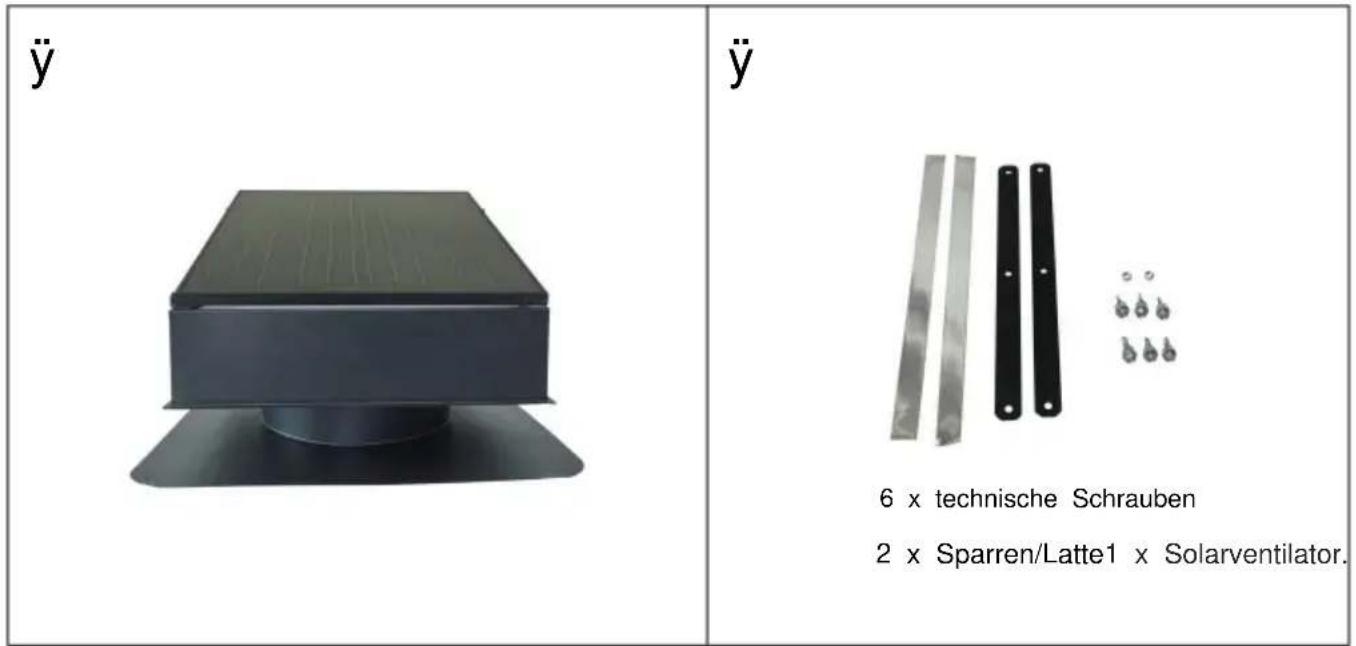

ÿ ÿ 6 x technische Schrauben 2 x Sparren/Latte1 x Solarventilator.

Ein solarbetriebener Dachabluftventilator hat mehrere Funktionen, um Ihr Zuhause kühl zu halten und komfortabel.

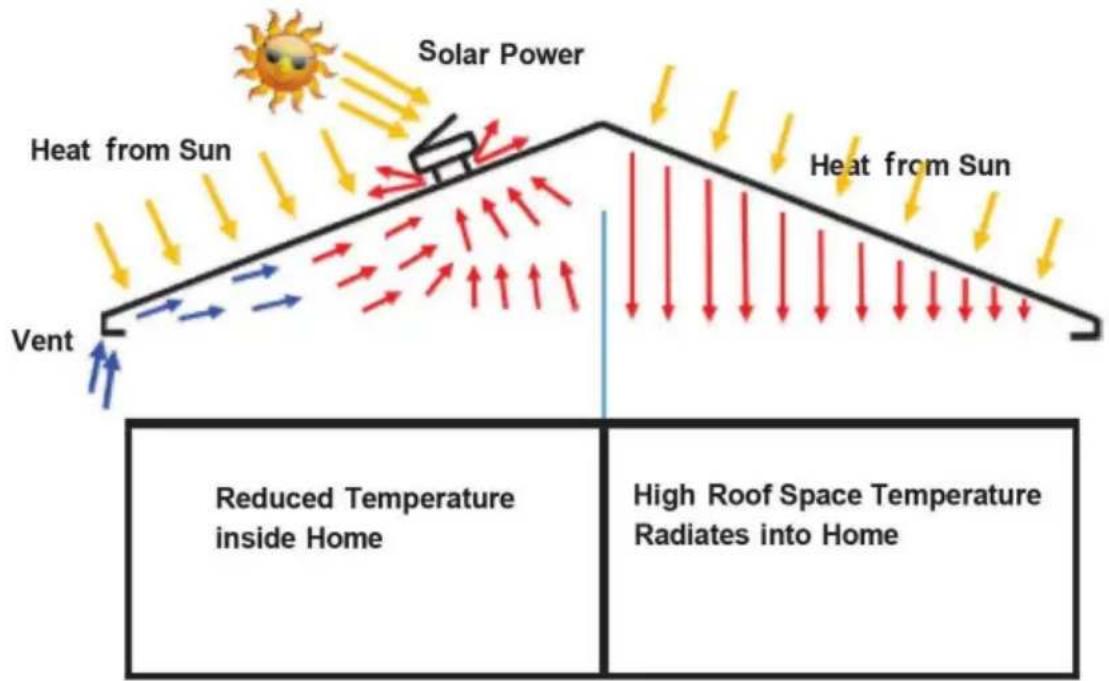

Sein Design umfasst die folgenden Funktionen:

- Es hält Ihr Zuhause im Sommer kühler, indem es 20-mal mehr Luft absaugt als ein Whirly Bird. • Es

wird solarbetrieben, sodass keine Betriebskosten anfallen. • Es

reduziert den Bedarf an Klimaanlagen und senkt die Energiekosten. • Es ist einfach zu

installieren und mit Ziegel-, Metall- und Flachdächern kompatibel. • Es reduziert die Luftfeuchtigkeit

und fördert den Luftstrom, wodurch die Temperatur gesenkt werden kann

bis zu -1 °C.

Es reduziert die Kondensation auf Ihrem Dach. • Es verfügt über

einen bürstenlosen Gleichstrommotor für einen leisen Betrieb. • Für

jedes Teil wird hochwertiges Material verwendet, um eine lange Lebensdauer zu gewährleisten. • In

den kühleren Monaten verhindert die Thermostatregelung Wärmeverlust und hält

der Ort warm. • Der

Ventilator ist korrosionsbeständig und für Küstenregionen geeignet.

Produktspezifikationen

ÿ Modell ÿ

Modell	JBSF-350F
Motor	Gleichstrom 15 V, 50 W
SolarpanelAusgabe	50 Watt, 15 VDC
AbluftVolumen	~3500 m3/h
Wechselrichterspannung	Wechselstrom 100~240V 50 /60 Hz

ÿ Modell ÿ

Modell	JBSF-320G
Motor	Gleichstrom 15 V, 35 W
Solarmodul-Leistung 42	Watt, 15 VDC
AbluftVolumen	~3000 m3/h
Wechselrichterspannung	Wechselstrom 100~240V 50 /60 Hz

ÿ Modell ÿ

Modell	JBSF-320E
Motor	Gleichstrom 15 V, 35 W
Solarpanel Ausgabe	35 Watt, 15 VDC
Abluft Volumen	~2200 m3/h

< Fernbedienung Modell 1 >

< Fernbedienung Modell 2 >

Hinweis: Der Ventilator verfügt über eine Temperaturregelung. Er schaltet sich ein, wenn die Temperatur 26^ und schaltet sich ab, wenn die Temperatur 26^ beträgt.

	EIN / AUS Zum Ein- und Ausschalten des Gerätes wird High-End aktiviert du Standard.
	WEICH
	NIEDRIG

	MEDIUM
	HÖHE
	" FORCE START " Drücken Sie diese Taste, um zu jedem beliebigen Zeitpunkt zu starten.Temperatur.

Timer-Tasten:

	Durch Drücken von 1H wird das Gerät nach 1 Stunde ausgeschaltet.
	Durch Drücken von 2H wird das Gerät nach 2 Stunden ausgeschaltet.
	Durch Drücken von 4H wird das Gerät nach 4 Stunden ausgeschaltet.
	Durch Drücken von 8H wird das Gerät nach 8 Stunden ausgeschaltet.

Notiz:

1. Bewahren Sie die Fernbedienung vor direkter Sonneneinstrahlung geschützt auf.
2. Denken Sie daran, die Schutzfolie zu entfernen, bevor Sie die Fernbedienung verwenden können.
3. Halten Sie beim Koppeln eine beliebige Taste 10 Sekunden lang gedrückt.

ÿ.Installationsanleitung

ÿ JBSF-320E

• Der Ventilator läuft, wenn die Raumtemperatur über 26 °C (78,8 °F) liegt und stoppt wenn die Temperatur unter 26 °C liegt. Stellen Sie sicher, dass der Thermostat angeschlossen ist vor der Installation.

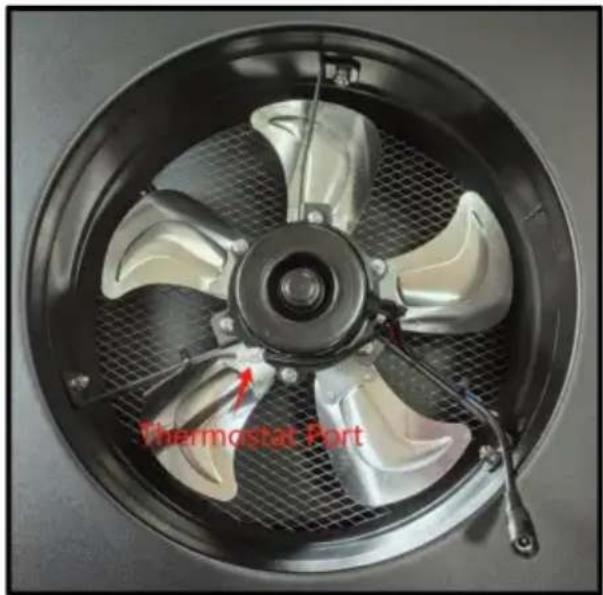

• Der weiße Anschluss ist der Anschluss des Thermostats. Wenn Sie möchten, dass es unter 78,8 ^ F/26 ^ C, müssen Sie es abklemmen.

Thermostat Port

Bitte lesen Sie diese Installationsanleitung sorgfältig durch, um den Solar-Dachabluftventilator zu installieren. Je nach Dachtyp können Sie die Installationsschritte befolgen, um das beste Ergebnis zu erzielen. Die weiche Grundplatte aus Aluminiumlegierung kann für Abdichtungsarbeiten an unterschiedliche Dachformen angepasst werden. Bitte stellen Sie vor der Installation sicher, dass der Arbeitsbereich trocken ist. Nicht während oder nach Regen install

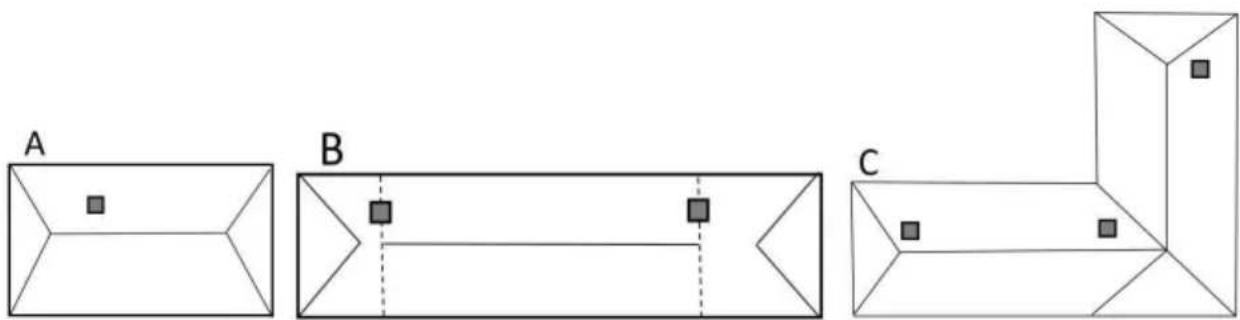

1 Studieren Sie die Abbildung, um zu ermitteln, wie viele Solar-Dachventilatoren Sie benötigen und wo Sie diese für Ihr Zuhause oder Geschäft installieren müssen. Um herauszufinden, wo Sie den Ventilator positionieren müssen, müssen Sie in den wärmeren Monaten eventuellen Schatten am Nachmittag auf dem Dach berücksichtigen. Ein gut positionierter Ventilator sollte es dem Solarpanel ermöglichen, in den wärmeren Monaten Sonne aus dem Süden (Norden auf der Südhalbkugel) und Westen zu erhalten.

A - 1x Solarventilator für bis zu 93,5 m² Fläche
B - 2x Solarventilatoren für bis zu 185 m² Fläche
C - 3x Solarventilatoren für bis zu 284 m² Fläche

Hinweis: Schatten beeinträchtigt die Lüfterleistung. Die Anzahl der benötigten Lüfter kann je nach Situation variieren.

SCHRITT 2

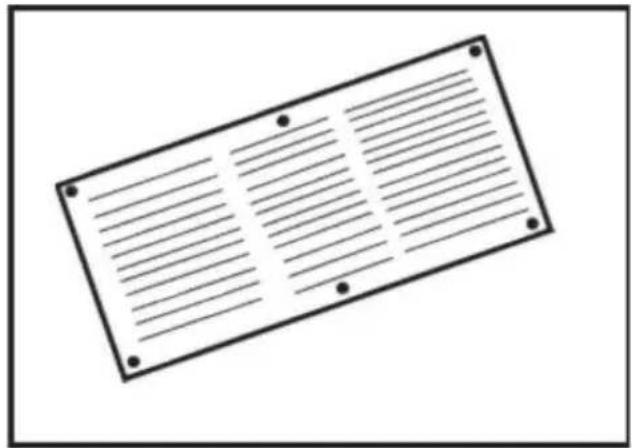

Entfernen Sie zwei Firstschrauben und schieben Sie die Oberkante der Verkleidung darunter, wie in der Abbildung gezeigt. Es ist wichtig, die Befestigung so zu positionieren, dass sie keine Dachschrauben bedeckt. Die Dachschrauben, die von oben nach unten verlaufen, sind die Stellen, an denen sich die Sparren befinden. Markieren Sie nach der Positionierung einen Kreis auf der Innenkante der Verkleidung.

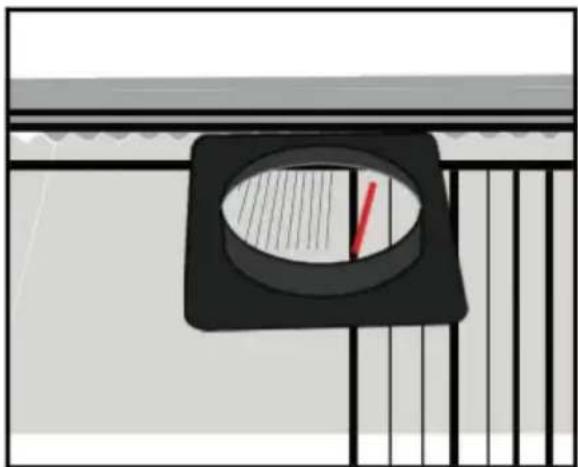

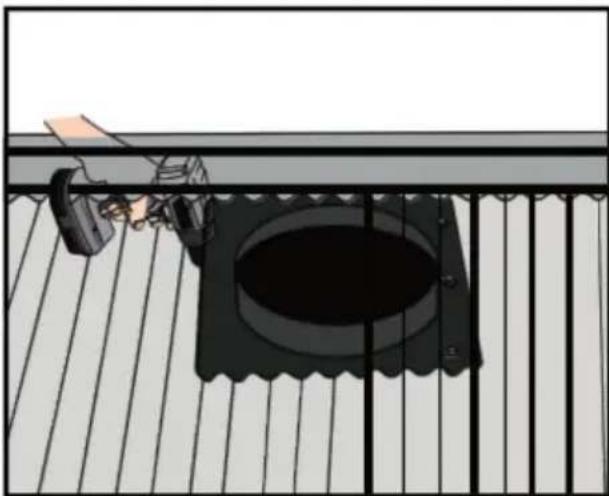

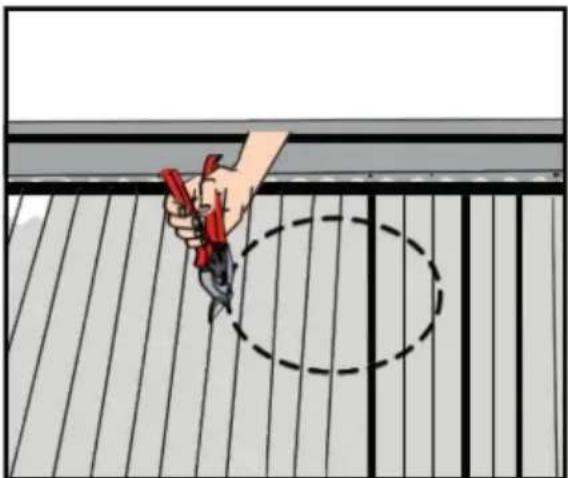

3 Schneiden Sie entlang des auf dem Dach markierten Kreises mit einer Metallsäge oder einer Blechschere eine Öffnung in das Dach, wie gezeigt. Wenn sich unter den Metallblechen Folie befindet, schneiden Sie ein Kreuz in die Folie und falten Sie die Ecken nach hinten.

Hinweis: Achten Sie darauf, dass Sie keine Latten/Sparren unter der Dachplatte beschädigen. beim Schneiden.

SCHRITT 4

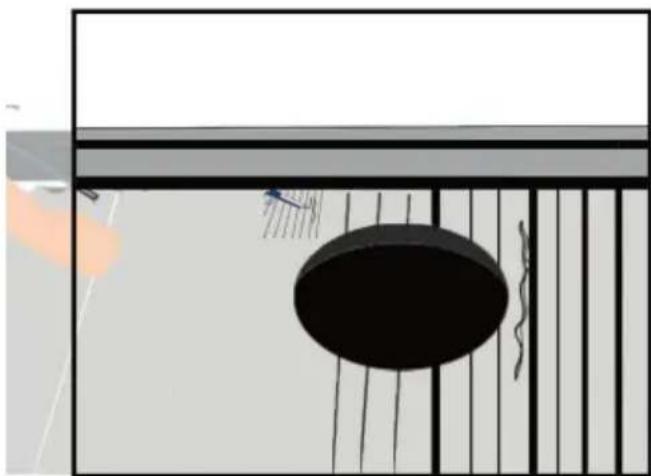

Schieben Sie die Abdeckung wieder unter die Dachabdeckung und montieren Sie die beiden Firstabdeckungen Schrauben Sie die Schrauben durch die Verkleidung und biegen Sie die Kanten der Verkleidung nach unten die linke und rechte Seite, um einen dichten Abschluss mit dem Dach zu schaffen. Ablechschere verwenden nächstes schneiden Sie Kerben in die Unterseite der Einfassung, um sie an die Wellen des Daches anzupassen und biegen Sie die Kerben nach unten. Tragen Sie anschließend Silikon auf die Unterseite und Außenseite der Kanten auf. Verwenden Sie anschließend Silikon auf der Unterseite und außerhalb des unteren Abschnitts der Abdeckung.

Hinweis: Tragen Sie kein Silikon auf die Täler an der Unterseite der Abdeckung auf.

SCHRITT

5: Wie in der Abbildung hier gezeigt, verwenden Sie mindestens 8 und höchstens 12 Tech- oder Dachschrauben mit Gummidichtungen links, rechts und unten an der Verkleidung, um das Dach zu befestigen.

Hinweis: Technische Schrauben und Dachschrauben sind nicht im Lieferumfang enthalten.

SCHRITT 6

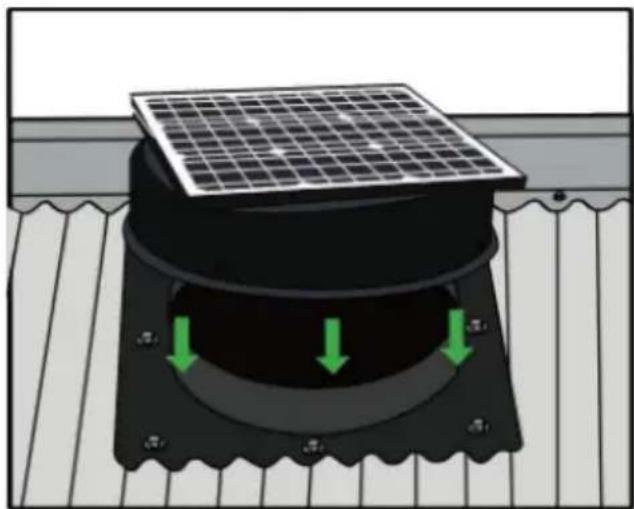

Platzieren Sie den Hauptkörper des Ventilators wie unten gezeigt über der Verkleidung. Drehen Sie den Hauptkörper des Ventilators nach links oder rechts, je nach der für das Solarpanel erforderlichen Richtung.

Tipp: Positionieren Sie das Solarpanel zwischen Süd (Norden auf der Südhalbkugel) und West, um in den wärmeren Monaten die Sonne optimal zu nutzen.

SCHRITT 7

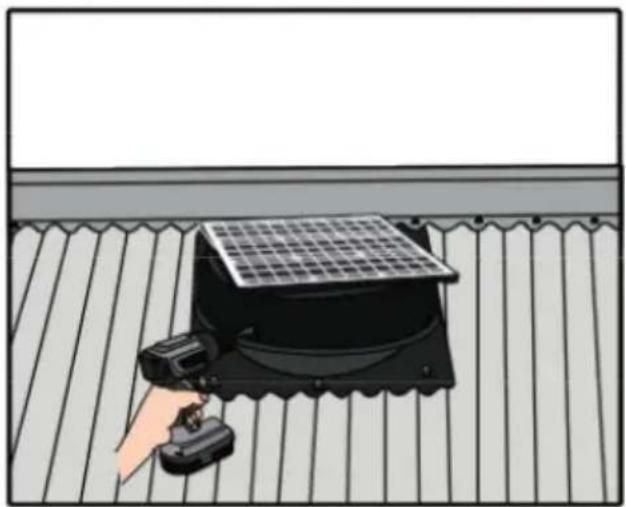

Mit einem Akkuschrauber mindestens 4 kleine technische Schrauben durch die vorgebohrten Löcher im Hauptkörper des Ventilators in die Verkleidung einführen, wie gezeigt unten.

Tipp: Es kann sein, dass die obere Schraube nicht richtig sitzt, da der Dachwinkel verhindern. In diesem Fall können Sie die Tech-Schraube in eine andere schrauben Abschnitt, in dem sich der Hauptkörper über der Verkleidung befindet.

SCHRITT 8

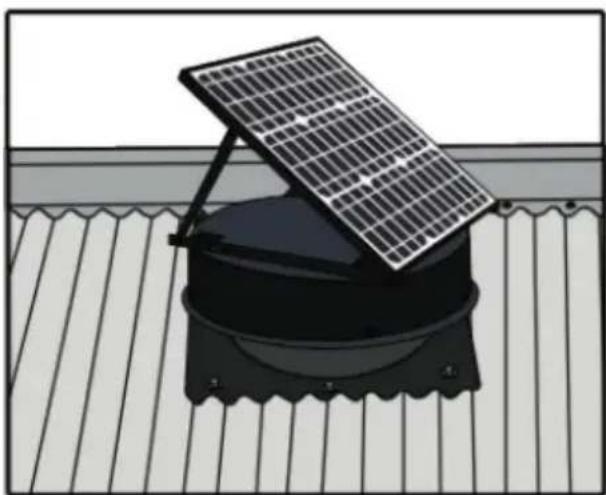

Sie können jetzt den Winkel des Solarpanels anpassen, um maximale Sonneneinstrahlung zu erhalten insbesondere während der Mittagszeit der wärmeren Monate, wie in der Abbildung dargestellt.

Da die Neigung vieler Dächer bereits einen günstigen Winkel für die Sommersonne aufweist, können Sie das Panel möglicherweise einfach in der unteren Position belassen, wie es ist. ab Werk geliefert, ohne dass etwas getan werden muss.

Um den Winkel der Solarmodule nach oben anzupassen, stellen Sie einfach die beiden Arme auf den richtigen Winkel ein und ziehen Sie die Schrauben fest.

Hinweis: Eine Installationsmöglichkeit besteht darin, den Ventilator unter den Dachrinnen an der Seite des Hauses anzubringen, die am Nachmittag kühl ist. Dadurch kann die kühlere Außenluft

in den Dachraum geleitet werden. Diese sind insbesondere erforderlich, wenn das Dach Folie unter den Ziegeln hat, aber unabhängig davon verbessern Traufbelüftungen den Luftstrom.

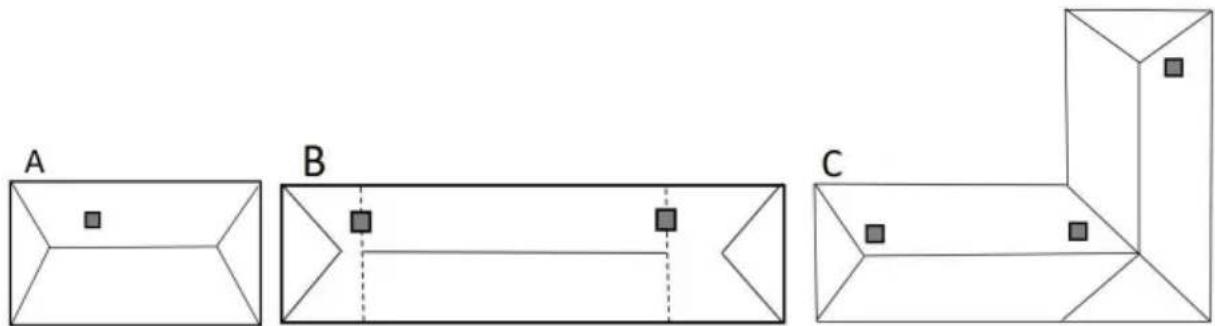

1 Studieren Sie die Abbildung, um zu ermitteln, wie viele Solar-Dachventilatoren Sie benötigen und wo Sie diese für Ihr Zuhause oder Geschäft installieren müssen. Um herauszufinden, wo Sie den Ventilator positionieren müssen, müssen Sie in den wärmeren Monaten eventuellen Schatten am Nachmittag auf dem Dach berücksichtigen. Ein gut positionierter Ventilator sollte es dem Solarpanel ermöglichen, in den wärmeren Monaten Sonne aus dem Süden (Norden auf der Südhalbkugel) und Westen zu erhalten.

A - 1x Solarventilator für bis zu 93,5 m² Fläche B - 2x

Solarventilatoren für bis zu 183,5 m² Fläche C - 3x

Solarventilatoren für bis zu 283,5 m² Fläche Hinweis: Schatten

beeinträchtigt die Ventilatorleistung. Die Anzahl der benötigten Ventilatoren kann je nach Situation variieren.

SCHRITT

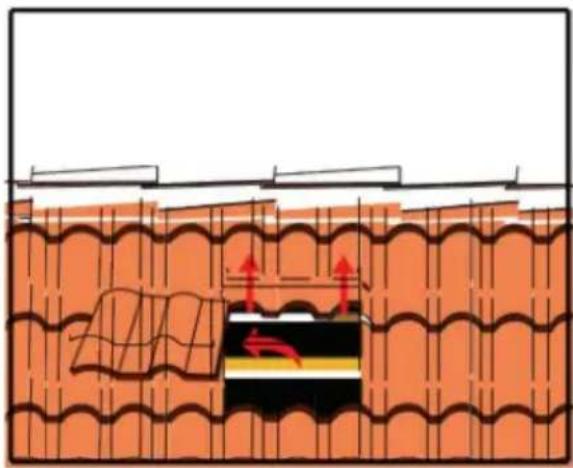

2 Entfernen Sie den dritten Ziegel von der Firstabdeckung (Dachspitze) nach unten, wie in der Abbildung gezeigt. Entfernen Sie einen ganzen Ziegel vom Dach. Sie können den Ziegel direkt über dem entfernten Ziegel auch leicht nach oben drücken, um die Öffnung bei Bedarf zu vergrößern.

Stellen Sie sicher, dass Sie den entfernten Ziegel entsorgen. Lassen Sie ihn nicht auf dem Dach liegen.

SCHRITT 3

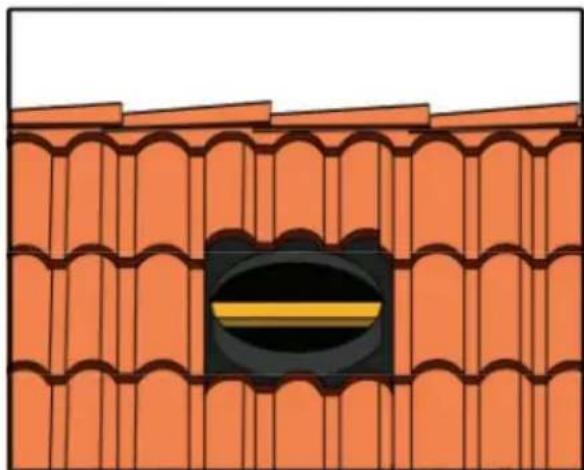

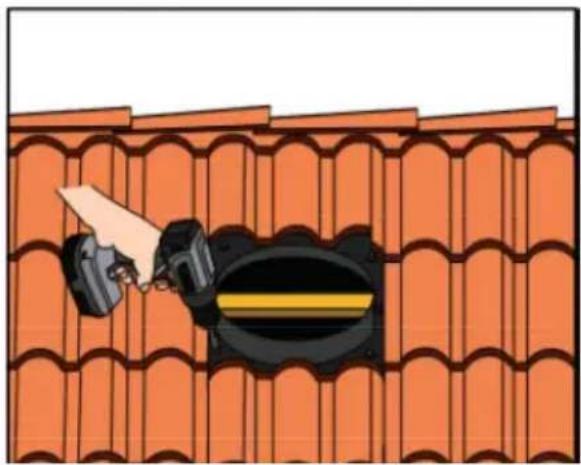

Heben Sie die Fliesen über die Fliesenöffnung, schieben Sie die Abdeckung wie hier gezeigt an ihren Platz und drücken Sie die Fliesen dann wieder nach unten. Dadurch wird die Abdeckung an die Fliesen angepasst.

4 Bringen Sie mindestens einen Sparren-/Lattengurt an (2 werden mitgeliefert), wie gezeigt. Der Gurt wird über den runden Grat der Einfassung gefaltet und kann entweder durch den Sparren-/Lattengurt in den Sparren oder die Latte geschraubt oder genagelt werden.

Hinweis: Die Sparren verlaufen von der Dachspitze bis zur Dachfläche und die Latten verlaufen quer über das Dach direkt unter den Ziegeln.

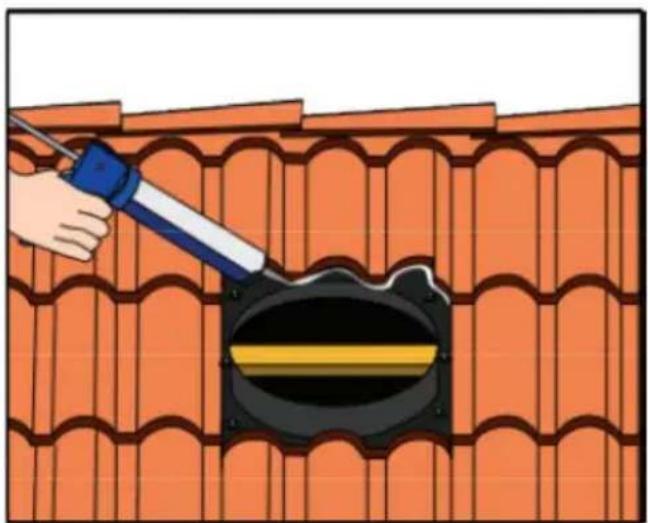

SCHRITT

5: Sobald die Montage der Abdeckung abgeschlossen ist, ziehen Sie einen Streifen klares Silikon entlang der Oberseite der Abdeckung, die mit den oberen Fliesen verbunden ist.

6 Platzieren Sie den Hauptkörper des Ventilators wie unten gezeigt über der Verkleidung. Drehen Sie den Hauptkörper des Ventilators nach links oder rechts, je nach der für das Solarpanel erforderlichen Richtung.

Tipp: Positionieren Sie das Solarpanel zwischen Süd (Nord für Süd Hemisphäre) und im Westen, um in den wärmeren Monaten die Sonne besser zu nutzen.

SCHRITT 7

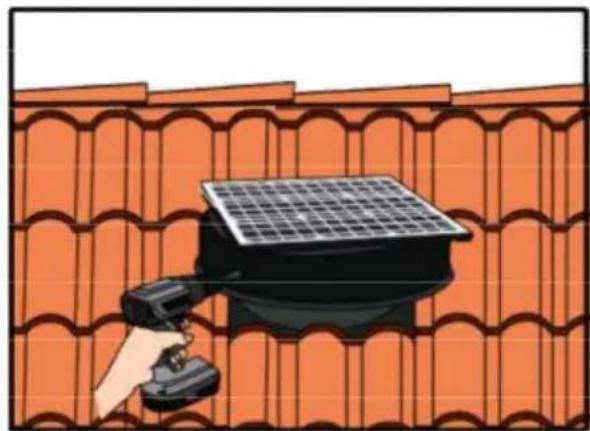

Wie in der Abbildung gezeigt, schrauben Sie mit einem Akkuschrauber mindestens 4 kleine technische Schrauben durch die vorgebohrten Löcher im Hauptkörper des Lüfters durch in die Verkleidung.

Tipp: Es kann sein, dass die obere Schraube nicht richtig sitzt, da der Winkel des Daches kann dies verhindern. In diesem Fall können Sie die Tech-Schraube einfach in ein weiterer Abschnitt, bei dem sich der Hauptkörper über der Verkleidung befindet.

SCHRITT 8

Sie können jetzt den Winkel des Solarpanels anpassen, um maximale Sonneneinstrahlung zu erhalten insbesondere während der Mittagszeit der wärmeren Monate, wie in der Abbildung dargestellt. Da die Neigung vieler Dächer bereits einen günstigen Winkel für die Sommersonne aufweist,

Möglicherweise können Sie das Panel einfach in der unteren Position belassen, wie es vom Werk geliefert wird, ohne etwas zu tun. Um den Winkel der Solarpanels nach oben einzustelle stellen Sie einfach die beiden Arme auf den richtigen Winkel ein und ziehen Sie die Schrauben.

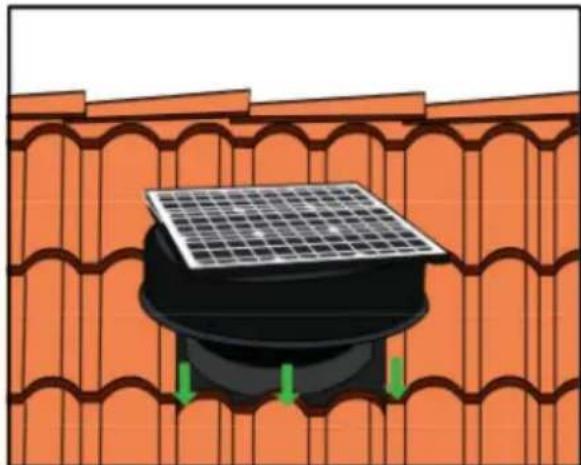

SCHRITT

9 Nachdem die Hauptinstallation abgeschlossen ist, können Sie die flexible Abdeckung an Ihre Fliesen anpassen und den unteren Abschnitt nach unten biegen, damit das Wasser auf die darunte liegenden Fliesen ablaufen kann. Tragen Sie dann eine Silikonperle entlang der linken und rechten Seite der Abdeckung auf, und Ihre Arbeit ist abgeschlossen.

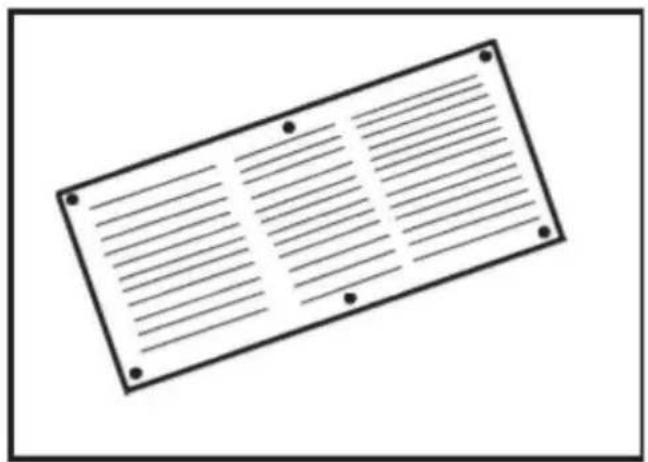

Hinweis: Eine Installationsmöglichkeit besteht darin, den Ventilator unter den Dachtraufenentlüftungen an der Seite des Hauses anzubringen, die am Nachmittag kühl ist. Dadurch kann die kühlere Außenluft in den Dachraum gesaugt werden. Diese sind insbesondere erforderlich, wenn das Dach unter den Ziegeln Folie hat, aber unabhängig davon verbessern Dachtraufenentlüftungen den Luftstr
