Merk	Vevor
Model	JH-120Y
Producttype	Draagbare verdampingsluchtkoeler
Spanning (EU)	220-240 V ~ 50 Hz
Spanning (Noord-Amerika)	120 V ~ 60 Hz
Vermogen	60 W
Gebruiksgebied	EU (220-240 V) / NA (120 V)
Hoofdfuncties	Koelen, bevochtigen, ventileren
Ventilatorsnelheden	3 (laag, gemiddeld, hoog)
Windmodi	Normaal, Natuur, Slaap
Oscillatie	Ja, links-rechts
Timer	1 tot 12 uur
Watertank	Met Max/Min niveaumarkering
Inbegrepen ijsaccu's	2 koelgelpacks
Waterpomp	Verwijderbare installatie voor watercirculatie
Luchtfilter	Wasbaar, regelmatig reinigen aanbevolen
Natte mat (pad)	Wasbaar, vervangen bij slijtage
Bediening	Elektronisch touchpaneel en afstandsbediening
Veiligheid	Automatisch uitschakelen bij lege tank (Cool-functie)
Goedkeuringen	CE, FCC
Onderhoud	Filter, natte mat en tank regelmatig reinigen
Inbegrepen accessoires	Afstandsbediening, ijsaccu's, waterpomp (gedemonteerd)
Land van herkomst	China (Shanghai)

Veelgestelde vragen - JH-120Y Vevor

Hoe installeer ik de ijsaccu's?

Plaats de ijsaccu's in de vriezer tot ze bevroren zijn. Open vervolgens het deksel van de bovenste watertank en steek de ijsaccu's direct in het water. Zorg ervoor dat het waterniveau de markering Max niet overschrijdt.

Hoe reinig ik het luchtfilter?

Koppel het apparaat los. Verwijder het filter door het omhoog te schuiven. Reinig het met een zachte borstel en een neutraal reinigingsmiddel, spoel daarna af met schoon water. Laat volledig drogen voordat u het terugplaatst.

Hoe stel ik de timer in?

Druk op de knop Timer op het bedieningspaneel of de afstandsbediening. Elke druk verhoogt de duur met 1 uur, tot maximaal 12 uur. Het digitale display toont de resterende tijd.

Waarom is de lucht niet koud?

Controleer of de watertank voldoende water bevat (boven het niveau Min) en of de functie Cool is ingeschakeld. Als u ijsaccu's gebruikt, zorg er dan voor dat ze goed bevroren zijn. Reinig de natte mat als deze vuil is.

Hoe voeg ik water toe?

U kunt de watertank verwijderen door de zijlussen aan de achterkant op te tillen en deze apart vullen. Of open het bovenste deksel en giet het water er direct in (langzaam om overlopen te voorkomen). Overschrijd nooit het niveau Max.

Kan ik het apparaat zonder water gebruiken?

Ja, alleen in ventilatiemodus (zonder Cool in te schakelen). De koelfunctie vereist water in de tank. Schakel Cool nooit in zonder water, dit kan de pomp beschadigen.

Hoe reinig ik de natte mat?

Koppel het apparaat los, verwijder het luchtfilter en trek vervolgens de natte mat naar beneden en naar achteren. Reinig deze met schoon water en een zachte borstel met een neutraal reinigingsmiddel. Plaats hem terug en zorg dat hij goed aansluit om lekkage te voorkomen.

Wat te doen als het apparaat niet inschakelt?

Controleer of de stekker goed is aangesloten en of het snoer niet beschadigd is. Zorg ervoor dat de spanning overeenkomt met die op het typeplaatje (120 V of 220-240 V). Als het probleem aanhoudt, neem dan contact op met de technische ondersteuning van Vevor.

De oscillatie werkt niet, wat moet ik doen?

Druk op de knop Wing (of Oscillation) om de beweging te activeren. Als er niets gebeurt, controleer dan of de bladen niet worden geblokkeerd door een obstakel. Als de oscillatiemotor defect is, neem dan contact op met de klantenservice.

Wat zijn belangrijke veiligheidsmaatregelen?

Laat kinderen het apparaat niet gebruiken. Gebruik het niet in de buurt van een badkuip, douche of zwembad. Koppel altijd los voor reiniging. Dek de luchtinlaat/-uitlaat niet af. Gebruik een stopcontact dat minimaal 10 A aankan en vermijd stekkerdozen.

GEBRUIKSAANWIJZING JH-120Y Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.

"Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, zijn slechts een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

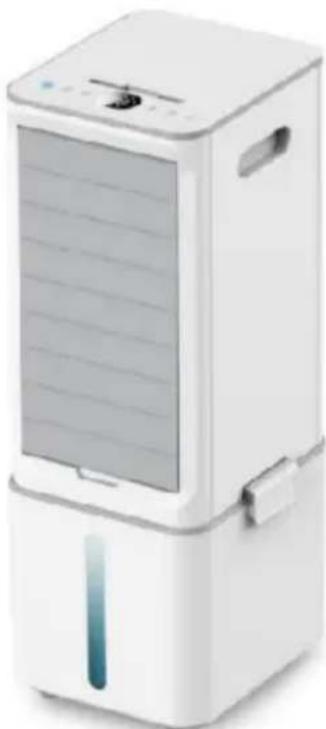

Draagbare verdampingskoeler

MODEL: JH-120Y

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

WAARSCHUwing: Lees en begrijp deze hele handleiding voordat u

WAARSCHUING: Lees en begrijp deze hele handleiding voordat u

het bedienen of onderhouden van dit product. Het niet opvolgen van deze waarschuwingen en het niet opvolgen van de instructies kan leiden tot persoonlijk letsel of schade aan waardevolle eigendommen. Vermijd dat kinderen het product gebruiken. En dit product is geen speelgoed. Laat het niet toe dat kinderen ermee spelen.

Dit product valt onder de bepalingen van de Europese Richtlijn 2012/19/EU.

Dit product valt onder de bepalingen van de Europese Richtlijn 2012/19/EU.

Het symbool met een doorgestreepte afvalbak geeft aan dat het

product aparte afvalinzameling vereist in de Europese Unie. Dit

geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd.

Producten die als zodanig zijn gemarkeerd, mogen niet met het normale huishoudelijk afval worden weggegooid.

afval, maar moeten naar een inzamelpunt voor recycling van elektrische en elektronische apparaten worden gebracht.

FCC-informatie:

LET OP: Wijzigingen of aanpassingen die niet uitdrukkelijk door de partij zijn goedgekeurd die verantwoordelijk is voor naleving, kan de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig maken.

Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden:

1) Dit product kan schadelijke interferentie veroorzaken. 2) Dit product moet alle ontvangen interferentie accepteren, inclusief

storingen die een ongewenste werking kunnen veroorzaken.

WAARSCHUWING: Wijzigingen of aanpassingen aan dit product die niet uitdrukkelijk zijn

goedgekeurd door de partij die verantwoordelijk is voor naleving, kan de gebruikersrechten en bevoegdheid om het product te bedienen ongeldig verklaren.

Let op: Dit product is getest en voldoet aan de limieten voor

een digitaal apparaat van klasse B volgens Deel 15 van de FCC-regels. Deze limieten

zijn ontworpen om redelijke bescherming te bieden tegen schadelijke interferentie

in een residentiële installatie.

Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen, en

indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, kan dit leiden tot

schadelijke interferentie van radiocommunicatie. Er is echter geen

garantie dat er geen interferentie zal optreden in een bepaalde installatie. Als dit

product schadelijke interferentie veroorzaakt met radio- of televisie-

ontvangst, wat kan worden vastgesteld door het product uit en aan te zetten, wordt

de gebruiker aangemoedigd om te proberen de interferentie te verhelpen door een of meer van de

volgende maatregelen.

Heroriënteer of verplaats de ontvangstantenne.

• Vergroot de afstand tussen het product en de ontvanger.
• Sluit het product aan op een stopcontact op een ander circuit dan dat waarop het apparaat is aangesloten.

De ontvanger is aangesloten.

• Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

INSTELLINGSVOORZORGSMAATREGELEN

• Zorg ervoor dat de windinlaat niet te dicht bij de muur, het gordijn en dergelijke zit, anders kan het de luchtstroom blokkeren en het windeffect beïnvloeden.
• Controleer bij het eerste gebruik of uw spanning overeenkomt met de

naamplaatje voor luchtkoeler.

• Controleer voor gebruik of het netsnoer en de stekker kapot zijn.

Laat de stekker niet gedraaid en gedraaid zitten om slecht contact te voorkomen.

• Als het netsnoer beschadigd is, moet het door de fabrikant worden vervangen.

serviceagent of soortgelijke gekwalificeerde personen om een gevaar te voorkomen. Bedek het stopcontact niet en houd de luchtventilator uit de buurt van het stopcontact. U moet de contactdoos kiezen die geschikt is voor meer dan 10A stroom en niet dezelfde aansluiting gebruiken met een andere machine.

• Wanneer de luchtkoeler werkt, moet u absoluut voorkomen dat uw handen of vreemde voorwerpen in contact komen met de luchtkoeler.

het aansluiten van het netwerk (let vooral op kinderen). • Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en ouder en

personen met verminderde fysieke, sensorische of mentale vermogens of een gebrek aan ervaring en kennis als zij toezicht hebben gekregen of

instructies over het veilig gebruiken van het apparaat en het begrijpen

de gevaren die ermee gepaard gaan. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen worden uitgevoerd zonder toezicht. Schakel de stroom uit voordat u de stekker uit het stopcontact haalt. Trek de stekker niet uit het stopcontact.

netsnoer en trek de stekker uit het stopcontact om kortsluiting, brand, elektrische schok te voorkomen.

• Trek de stekker niet met natte handen uit het stopcontact om het risico op elektrische schokken te voorkomen. Haal de stekker uit het stopcontact wanneer u het apparaat niet gebruikt.
• Zet de werkende luchtkoeler niet op de dalende stand of niet

gladde positie.

Gebruik de luchtkoeler niet als er buren boven staan, of in de buurt van een bad (of douche of zwembad).

• Het waterniveau in de watertank moet altijd lager zijn dan

"Max". Terwijl de weergave van het waterniveau van de watertank meer dan

"Min." wanneer de luchtkoeler met koelfunctie (bevochtiging) werkt. Nadat er

voldoende water in de watertank is ingespoten, mag u de luchtkoeler niet meer verplaatsen (of stoten) wanneer de luchtkoeler verwijderd moet worden.

• Plaats niets op de luchtkoeler.
• De in- en uitlaat van de luchtkoeler mogen niet worden afgedekt.

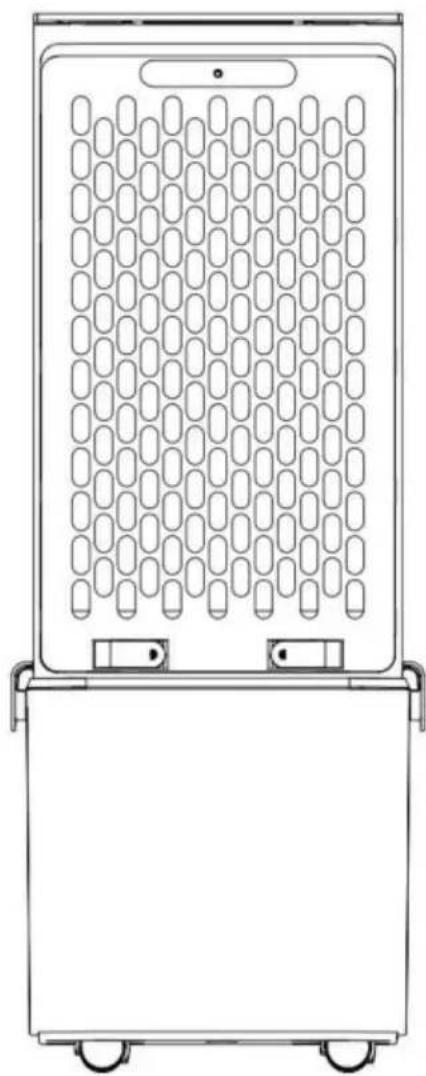

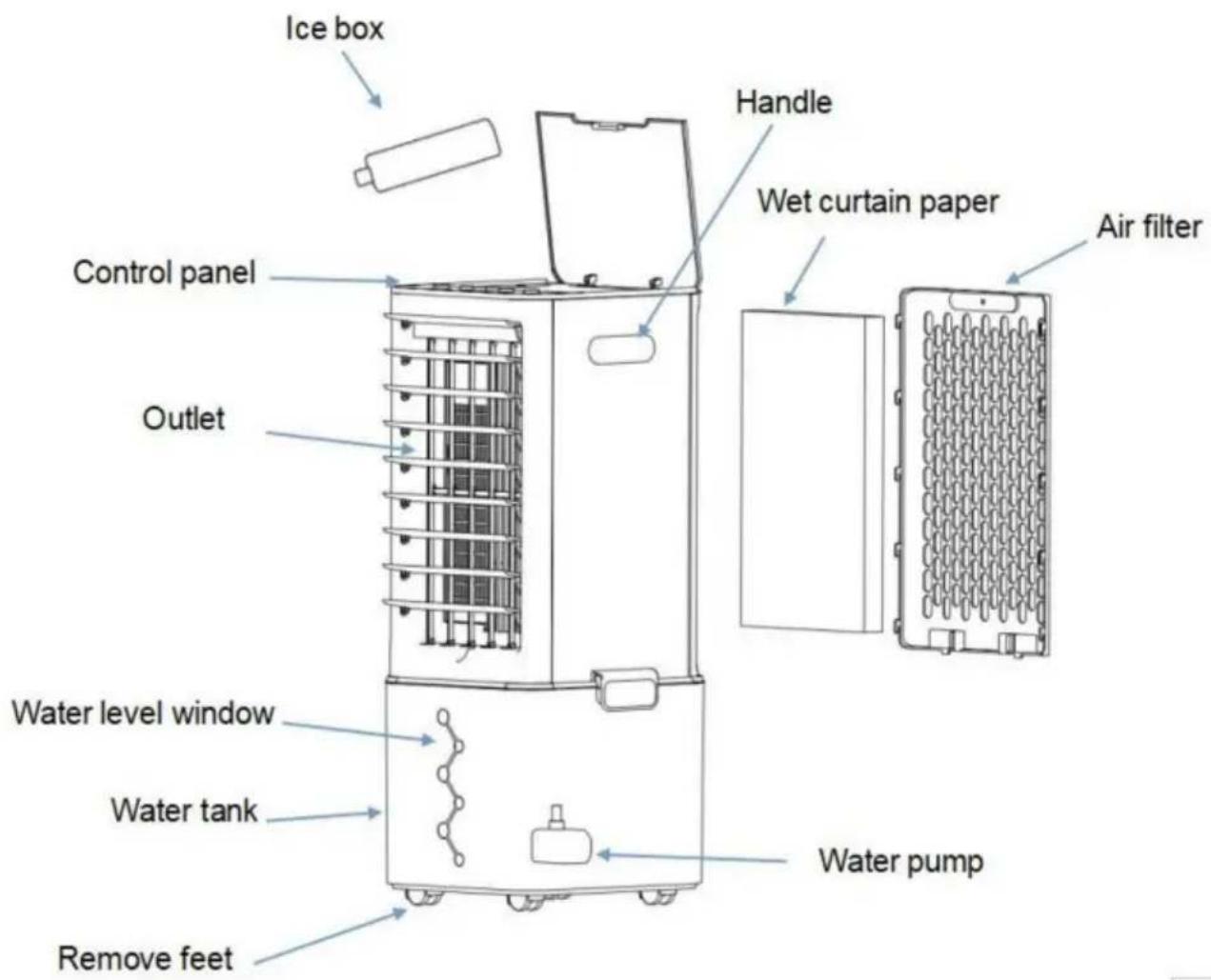

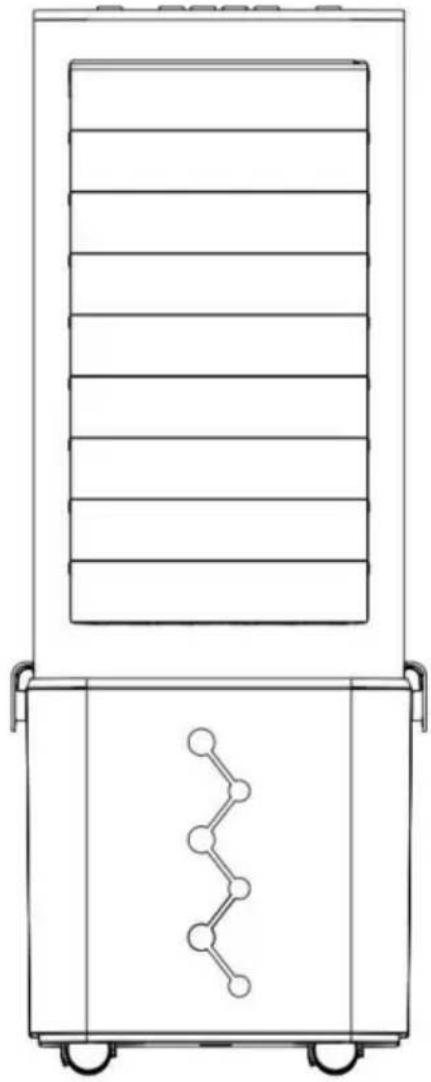

1. Algemeen uiterlijk van het product

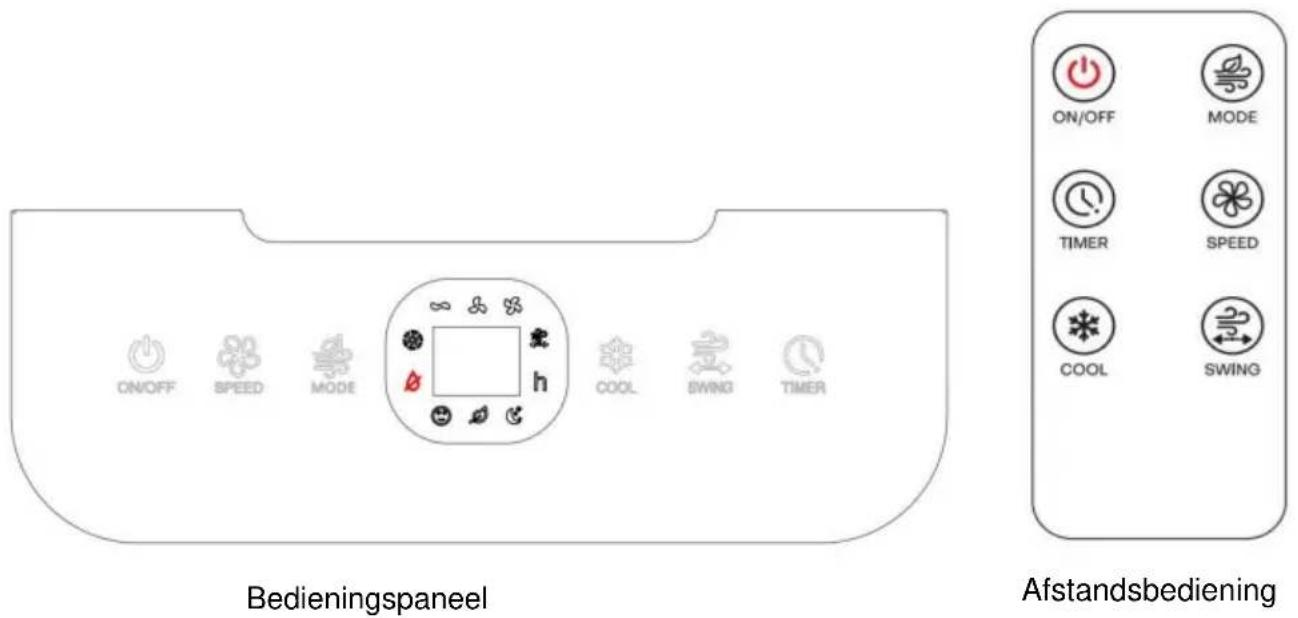

2. Elektronisch bedieningspaneel met aanraakfunctie

De functie van de afstandsbedieningssleutel en de toets op het bedieningspaneel is identiek, de pictogrammen en de bedieningsmethode zijn identiek.

3. AAN/UIT (Snelheid) knop

• Nadat u het netsnoer hebt aangesloten, klinkt er een geluid en gaat het pictogram van het stroomlampje branden. Andere pictogramknoppen: wanneer aangeraakt, licht het pictogram kortstondig op en schakelt daarna automatisch uit.
• Raak deze pictogramknop van "AAN/UIT" aan, de luchtkoeler werkt met lage snelheid.

Het icoon "AAN/UIT" licht op, en werkt in normale windmodus en omgevingstemperatuur. Temperatuurweergave.

• Raak deze pictogramknop van "SNELHEID" aan. De luchtkoeler werkt met gemiddelde snelheid. Het icoon "S" licht op.
• Raak deze pictogramknop van "SNELHEID" aan. De luchtkoeler werkt met hoge snelheid, het icoon "SNELHEID" licht op.
• Raak deze pictogramknop van "SNELHEID" aan. De luchtkoeler kan worden geschakeld tussen lage snelheid, gemiddelde snelheid en hoge snelheid.

4. Koelknop

• Raak deze pictogramknop van "KOELEN" aan. De wind zal worden gekoeld als je de ijskast gebruikt. Het koudelucht-indicatorpictogram licht op.

Waarschuwing: Wanneer het waterniveau van de watertank te laag is of er is geen water, dan is de koudeluchtfunctie verboden. Activeer deze functie nooit zonder dat er water in het reservoir zit.

5. Swing-knop

• Raak deze pictogramknop aan; de messen zullen naar links en rechts zwaaien. Het swingindicator-icoon licht op.

6. Timerknop

• Raak deze pictogramknop van TIMER aan. Stel de tijd in door op de timerknop te drukken om een gewenst timingniveau te selecteren. Het bereik is tussen 1-12 uur. Het middelste digitale display toont het bijbehorende cijfer.

Het overeenkomstige indicatorpictogram licht op.

7. Modusknop

• Raak deze pictogramknop van MODE aan. U kunt uw gewenste windmodus kiezen

volgens de volgende volgorde: Normaal - Natuurlijk

Waarschuwing: Tijdens het koelproces van de bovenste waterkoelventilator is het verboden om de hendel op te tillen om het product te verplaatsen, omdat dit water kan veroorzaken dat de elektrische componenten binnendringt, het product beschadigt of gevaarlijke situaties veroorzaakt.

Installatierichtlijnen

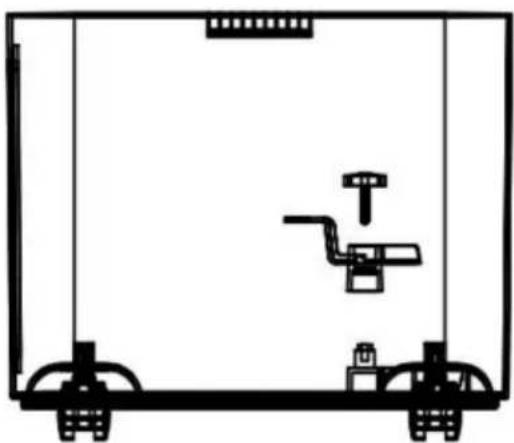

Waterpomp, waterpompknop installatiediagram

1. Haal de waterpompknop en de waterpomphandschroef uit de accessoires. Plaats de waterpompknop op de bijbehorende installatiekolom van de watertank zoals weergegeven in figuur 1 hieronder, en plaats vervolgens de schroef met de hand door de knop en draai de schroef met de klok mee vast.

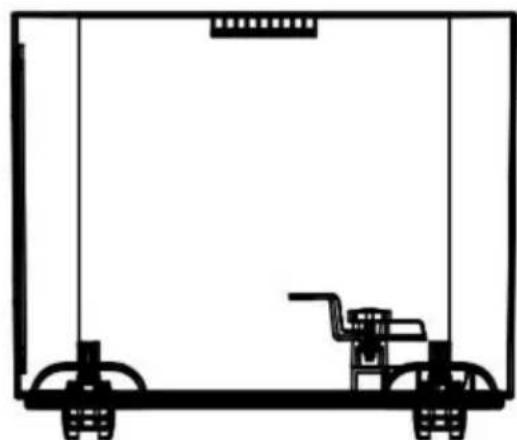

2. Het vergrendelingseffect van de handschroef wordt hieronder weergegeven in figuur 2.

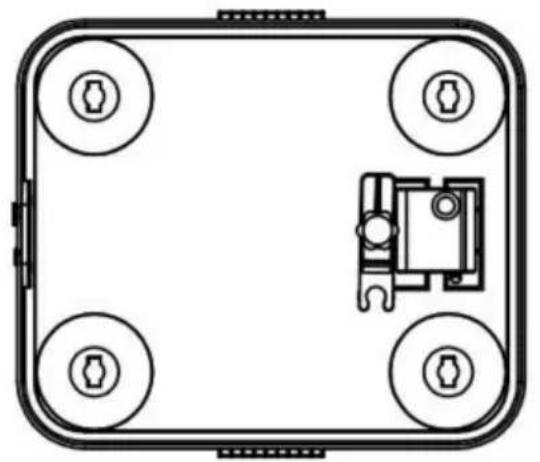

3. Klik vervolgens de waterpomp in de overeenkomstige sleuf van de watertank zoals weergegeven in figuur 3 hieronder, en let daarbij op de richting.

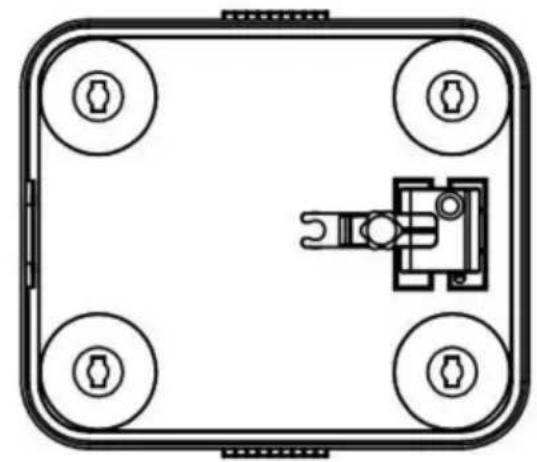

4. Draai ten slotte, zoals weergegeven in afbeelding 4 hieronder, de knop van de waterpomp om deze te vergrendelen. De waterpomp is dan vergrendeld en de installatie kan worden voltooid.

Figuur 1

Figuur 2

Figuur 3

Figuur 4

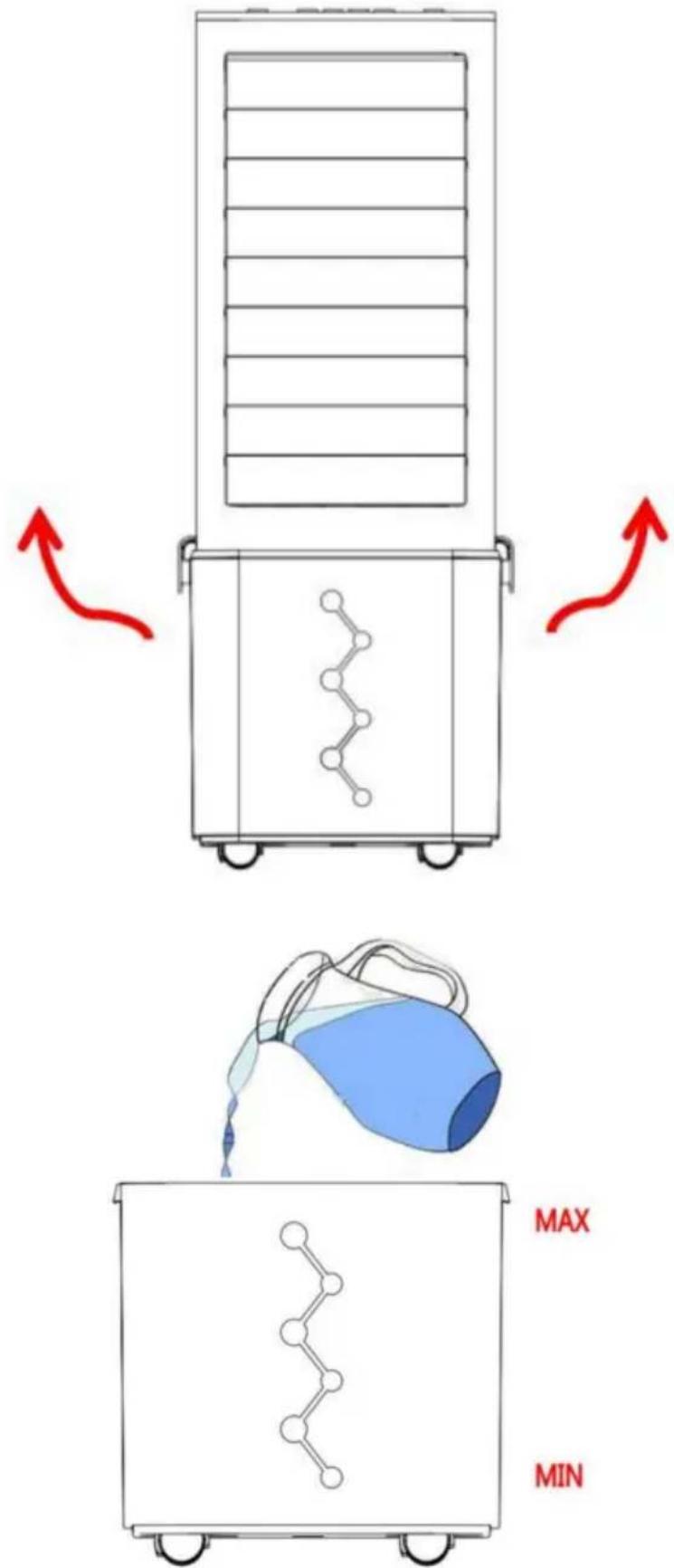

Hoe u water in de watertank injecteert (zie afbeelding)

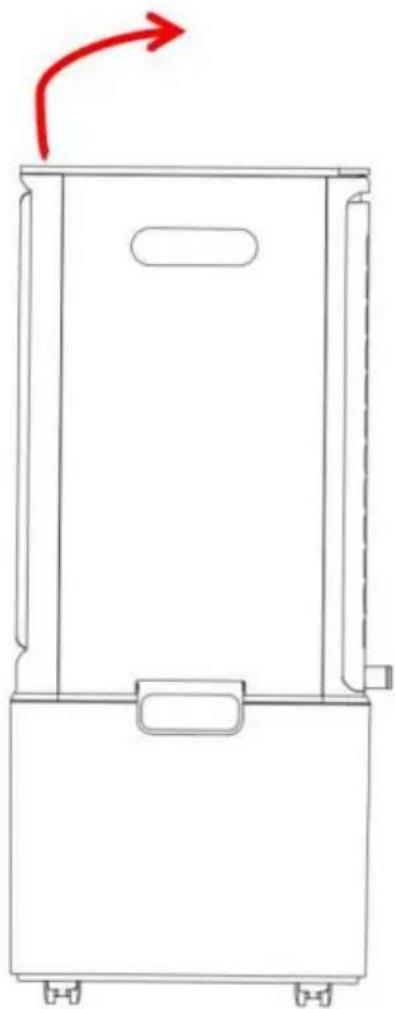

1. Til eerst de 2 zijgespen op de watertank achter de luchtkoeler op en verwijder vervolgens het hele lichaam van de watertank. U kunt de watertank apart nemen en water toevoegen aan de watertank of een container gebruiken om water toe te voegen aan de watertank en deze vervolgens installeren nadat u water hebt toegevoegd.

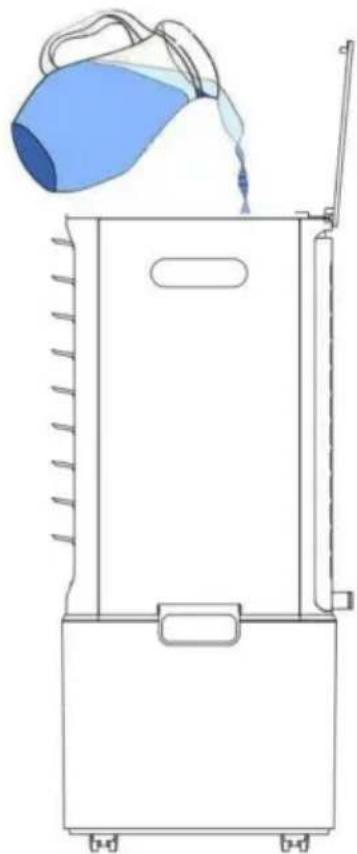

2. Voeg water toe uit de bovenste watertank en open het deksel van de bovenste watertank; voeg water direct toe uit de bovenste watertank; wees voorzichtig om niet te snel water toe te voegen tijdens het toevoegen van water, om het water niet te vertragen, waardoor het water over de externe elektrische componenten van de bovenste watertank stroomt, wat resulteert in een gevaarlijke situatie. Let op de weergave van het waterniveau bij het injecteren van water. • Het waterniveau van de watertank moet lager zijn dan "max." bij het injecteren van water.
3. Het waterniveau van de watertank moet hoger zijn dan het "min." wanneer de luchtkoeler is ingeschakeld.

met koeling en bevochtiging. - De

Bevroren ijsblokjes worden in een watertank geplaatst wanneer de klant de koelere lucht wil.

Waarschuwing: Het waterniveau in de watertank is lager dan "MAX" nadat de ijsblokjes (of ijsblokjes) in de watertank zijn geplaatst.

Hoe gebruik je ijsblokjes?

De ijskast kan koelte opslaan en langzaam water uit de luchtkoeler absorberen, terwijl ijskasten de temperatuur van het water in de watertank lager maken dan die van de omgeving. Dus een luchtkoeler met bevroren ijsboxen kan koelere wind blazen.

• Zet de ijsblokjes in de koelkast. Nadat de ijsblokjes succesvol zijn ingevroren, neem je de ijsblokjes uit de koelkast.
• Verwijder de verstevigingsplaat van de watertank en verwijder de behuizing, en plaats het bevroren ijsblokje in de watertank.
• Open de klep van de bovenste watertank en plaats de ijskristaldoos rechtstreeks in de bovenste watertank.
• Eén stuk luchtkoeler met twee stukken ijsboxen, zodat de klant ze continu kan maken.

• Hoe het watergordijn en de watertank te verwijderen:

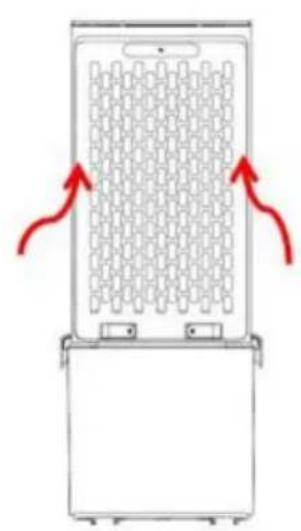

• Draai de bevestigingsschroef van het luchtinlaatfilter los met een schroevendraaier.
• Schuif het filter omhoog uit de behuizing, verwijder de gesp en haal het luchtinlaatfilter eruit.
• Twee vingers worden van het bovenste deel van het natte gordijn gespeld en vervolgens

Haal het natte gordijn naar beneden en haal het eruit.

Luchtfilter schoonmaken:

Trek de stekker eruit en trek de houder van het luchtfilter met de hand eruit, terwijl het luchtfilter uit elkaar is gehaald. Maak vervolgens het luchtfilter schoon met een neutrale reiniger en een zachte borstel.

Maak het vervolgens schoon met schoon, stromend water. Plaats later het luchtfilter terug in de luchtkoeler.

Maak het natte gordijnpapier schoon:

Trek de stekker eruit, verwijder het luchtfilter en neem het natte gordijnpapier

uit de luchtkoeler. Maak het natte gordijnpapier schoon met schoon water nadat je het hebt schoongemaakt met een reiniger en een zachte borstel. Plaats de luchtkoeler er later weer op.

Belangrijk:

Om lekkage te voorkomen, moet het natte gordijnpapier glad worden geïnstalleerd. - Schoonwatertank:

Trek de stekker eruit en haal het waterreservoir eruit terwijl u de kalkaanslag wegveegt.

Maak de watertank schoon met een handdoek met een beetje schoonmaakmiddel, en daarna de watertank schoonmaken met schoon water. Plaats de luchtkoeler later terug. • Maak de

behuizing schoon:

Veeg de behuizing af met een neutraal schoonmaakmiddel en een zacht doek.

Belangrijk:

Bij het schoonmaken van de luchtkoeler moet de klant de stekker eruit trekken en de stroomvoorziening uitschakelen, terwijl geen enkel deel van het bedieningspaneel in het water mag staan.

Fabrikant: Shanghai Xinmu Ye You Xiang Gong Si

Adres: Shuangchenglu 803 nong 11 hao 1602A-1609 shi, Baoshan Qu, Shanghai 200000 CN.

Geïmporteerd door AUS: SIHAO PTY LTD. 1 ROKEVA STREET EASTWOOD NSW 2122 Australië

Geïmporteerd in de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim Plaats, Rancho Cucamonga, CA 91730

YH CONSULTING LIMITED.
