Märke	Vevor
Modell	JH-120Y
Produkttyp	Bärbar evaporativ luftkylare
Spänning (EU)	220-240 V ~ 50 Hz
Spänning (Nordamerika)	120 V ~ 60 Hz
Effekt	60 W
Användningsområde	EU (220-240 V) / Nordamerika (120 V)
Huvudfunktioner	Kylning, befuktning, ventilation
Fläkthastigheter	3 (låg, medel, hög)
Vindlägen	Normal, Naturlig, Sömn
Oscillation	Ja, vänster-höger
Timer	1 till 12 timmar
Vattentank	Med nivåindikator Max/Min
Medföljande ispåsar	2 fryspaket
Vattenpump	Avtagbar installation för vattencirkulation
Luftfilter	Tvättbart, regelbunden rengöring rekommenderas
Fuktgardin (pad)	Tvättbar, byt ut om den är sliten
Kontroller	Elektronisk pekskärm och fjärrkontroll
Säkerhet	Automatisk avstängning om tanken är tom (kylfunktion)
Certifieringar	CE, FCC
Underhåll	Rengör filter, fuktgardin och tank regelbundet
Medföljande tillbehör	Fjärrkontroll, ispåsar, vattenpump (demonterad)
Tillverkningsland	Kina (Shanghai)

Vanliga frågor - JH-120Y Vevor

Hur installerar jag ispåsarna?

Lägg ispåsarna i frysen tills de är helt frusna. Öppna sedan locket på den övre vattentanken och sätt i ispåsarna direkt i vattnet. Se till att vattennivån inte överstiger märket Max.

Hur rengör jag luftfiltret?

Koppla bort apparaten. Ta bort filtret genom att skjuta det uppåt. Rengör det med en mjuk borste och ett neutralt rengöringsmedel, skölj sedan med rent vatten. Låt det torka helt innan du sätter tillbaka det.

Hur ställer jag in timern?

Tryck på Timer-knappen på kontrollpanelen eller fjärrkontrollen. Varje tryck ökar tiden med 1 timme, upp till 12 timmar. Den digitala displayen visar återstående tid.

Varför är luften inte kall?

Kontrollera att vattentanken har tillräckligt med vatten (över Min-nivån) och att Cool-funktionen är aktiverad. Om ispåsar används, se till att de är väl frysta. Rengör fuktgardinen om den är smutsig.

Hur tillsätter jag vatten?

Du kan ta bort vattentanken genom att lyfta de sidoband på baksidan, och sedan fylla den separat. Eller öppna det övre locket och häll vatten direkt (långsamt för att undvika spill). Överskrid aldrig Max-nivån.

Kan jag använda apparaten utan vatten?

Ja, endast i ventilationsläge (utan att aktivera Cool). Kylfunktionen kräver vatten i tanken. Aktivera aldrig Cool utan vatten, det kan skada pumpen.

Hur rengör jag fuktgardinen?

Koppla bort apparaten, ta bort luftfiltret, dra sedan fuktgardinen nedåt och bakåt. Rengör den med rent vatten och en mjuk borste samt neutralt rengöringsmedel. Sätt tillbaka den och se till att den är ordentligt placerad för att undvika läckor.

Vad gör jag om apparaten inte slås på?

Kontrollera att kontakten är ordentligt insatt och att sladden inte är skadad. Se till att spänningen motsvarar den som anges på märkplåten (120 V eller 220-240 V). Om problemet kvarstår, kontakta Vevors tekniska support.

Oscillationen fungerar inte, vad gör jag?

Tryck på Wing-knappen (eller Oscillation) för att aktivera svängningen. Om inget händer, kontrollera att bladen inte blockeras av ett hinder. Om oscillationsmotorn är defekt, kontakta kundtjänst.

Vilka viktiga säkerhetsåtgärder finns det?

Låt inte barn använda apparaten. Använd den inte nära badkar, dusch eller pool. Koppla alltid bort innan rengöring. Täck inte över luftintag/utblås. Använd ett eluttag som tål minst 10 A och undvik grenuttag.

BRUKSANVISNING JH-120Y Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

Bärbar evaporativ kylare

MODELL: JH-120Y

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.

"Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns om att noggrant kontrollera när du gör en beställning hos oss om du verkligen sparar hälften i jämförelse med de främsta varumärkena.

VEVOR

TOUGH TOOLS, HALF PRICE

Bärbar evaporativ kylare

MODELL: JH-120Y

BEHÖVER HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknisk eller mjukvaruuppdatering på vår produkt.

VIKTIGA SÄKERHETSÅTGÄRDER

VARNING: Läs och förstå hela denna manual innan

använda eller serva en produkt. Underlåtenhet att följa dessa varningar och instruktioner kan orsaka personskada eller skada på värdefull egendom.

Undvik att barn använder produkten. Den här produkten är inte en leksak. Låt inte barn leka med den.

KORREKT AVFALLSHANTERING

Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EU.

Symbolen som visar en soptunna på hjul anger att

produkten kräver separat sophämtning i EU. Detta

gäller för produkten och alla tillbehör märkta med denna symbol.

Produkter märkta som sådana får inte kasseras med normalt hushållsavfall,

utan måste lämnas till en insamlingsplats för återvinning av el- och elektronikapparater.

FCC-information:

VARNING: Ändringar eller modifieringar som inte uttryckligen godkänts av den part som ansvarar för efterlevnad kan ogiltigförklara användarens behörighet att använda utrustningen!

Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för följande två villkor:

1) Denna produkt kan orsaka skadliga störningar. 2) Denna produkt måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oönskad funktion.

VARNING: Ändringar eller modifieringar av denna produkt som inte uttryckligen

godkänts av den part som ansvarar för efterlevnad kan ogiltigförklara användarens behörighet att använda produkten.

Obs: Denna produkt har testats och befunnits följa gränserna för en digital enhet av klass B i enlighet med del 15 av FCC-reglerna. Dessa gränser är utformade för att ge rimligt skydd mot skadlig störning i en bostadsanläggning.

Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och om den inte installeras och används i enlighet med instruktionerna, kan den orsaka skadliga störningar på radiokommunikation. Det finns dock ingen garanti att störningar inte kommer att inträffa i en viss installation. Om denna produkt orsakar skadliga störningar på radio- eller TV-mottagning, vilket kan fastställas genom att stänga av och på produkten, uppmuntras användaren att försöka korrigera störningen genom en eller flera av följande åtgärder.

Rikta om eller flytta mottagningsantennen. - Öka avståndet mellan produkten och mottagaren. - Anslut produkten till ett uttag på en annan krets än den till vilken mottagaren är ansluten. Kontakta återförsäljaren eller en erfaren radio/TV-tekniker för hjälp.

• Låt inte vindinloppet vara för nära väggen, gardinen och så vidare, eller det kommer att blockera luftflödet och påverka vindeffekten.
• När du använder den första gången, kontrollera om din spänning överensstämmer med namnskylten för luftkylaren.
• Innan användning, kontrollera om nätsladden och kontakten är trasiga. Gör det inte, låt inte nätkontakten vridas och vridas för att undvika dålig kontakt.
• Om nätsladden är skadad måste den bytas ut av tillverkaren,

serviceombud eller liknande kvalificerade personer för att undvika fara. • Täck inte över uttaget och håll luftfläkten borta från uttaget. Du måste välja uttaget som det är upp till mer än 10A ström och inte använda samma uttag med annan maskin.

• När luftkylaren fungerar, förbjud absolut hand eller främmande kropp att sättas in i nätverket (var särskilt uppmärksam på barn). • Denna apparat kan användas av barn från 8 år och uppåt och personer med nedsatt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap om de har fått handledning eller instruktioner angående användning av apparaten på ett säkert sätt och förstår de inblandade farorna. Barn får inte leka med apparaten. Rengöring och användarunderhåll får inte utföras av barn utan tillsyn. • Stäng av strömmen innan du drar ut kontakten. Dra inte i nätsladden och dra ur kontakten för att undvika kortslutning, brand, elektrisk stöt.
• Dra inte ut stickkontakten med våta händer för att undvika risken för elektriska skador och chock.
• Dra ut kontakten ur uttaget när du inte använder den.
• Sätt inte arbetsluftkylaren i nedåtgående läge eller i intesmidig position.

Arbeta inte med luftkylaren när den är utomhus eller runt badet (eller dusch eller pool).

• När som helst måste visningen av vattennivån i vattentanken vara mindre än "Max". Medan visningen av vattennivån i vattentanken måste vara mer än "Min." När luftkylaren är med kylfunktion (befuktande). - Efter att vattentanken har injicerats lagom vatten, luta (eller stöta) luftkylaren innan du tar bort luftkylaren.
• Placera inget på luftkylaren.
• Får inte täcka luftkylarens utlopp och inlopp.

TEKNISK PARAMETER

Modellnummer Spänning/frekvens	Driva Område
AC120V/60HzJH-120Y	60W	ATT
JH-120Y AC220-240V/50Hz 60W EU

PRODUKTDIAGRAM

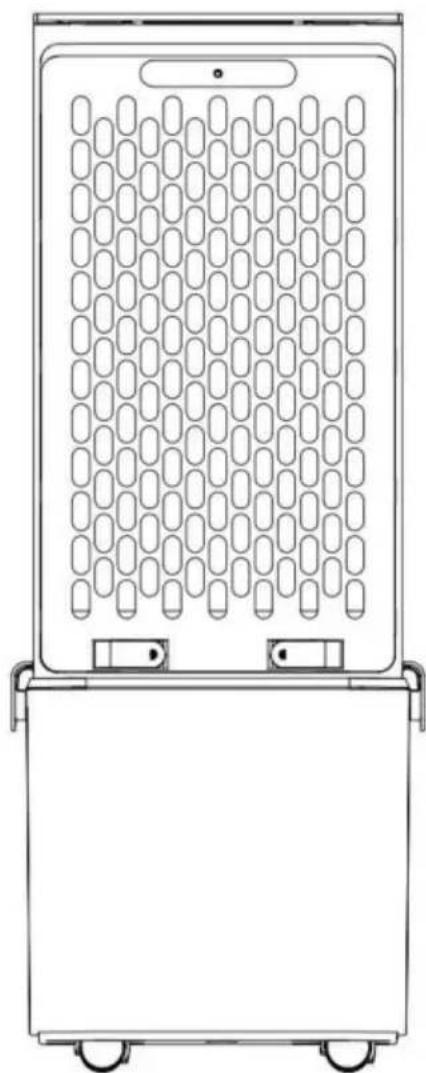

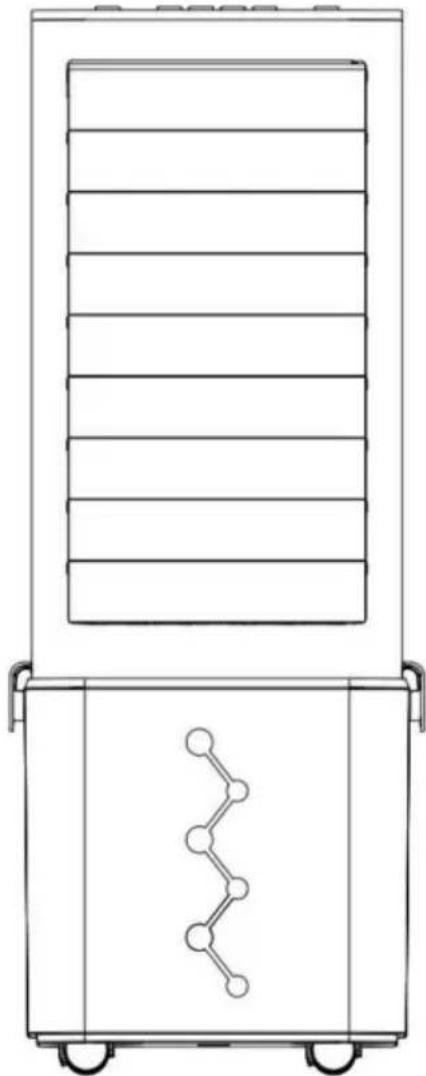

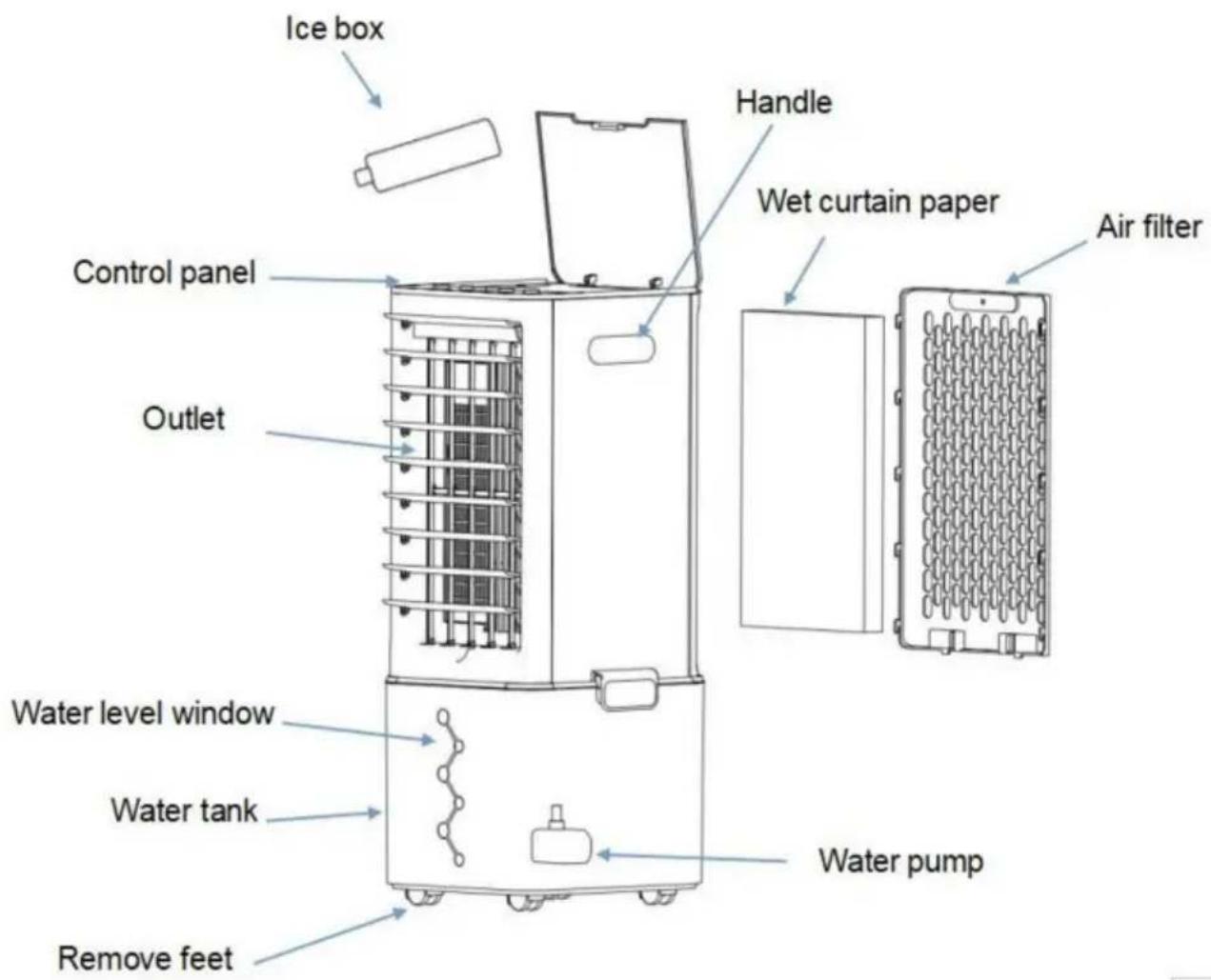

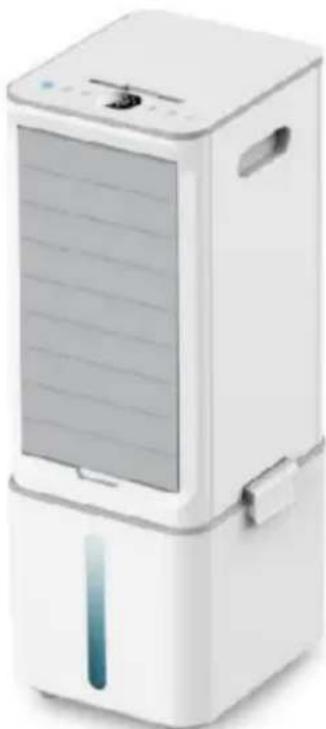

1. Produktens övergripande utseende

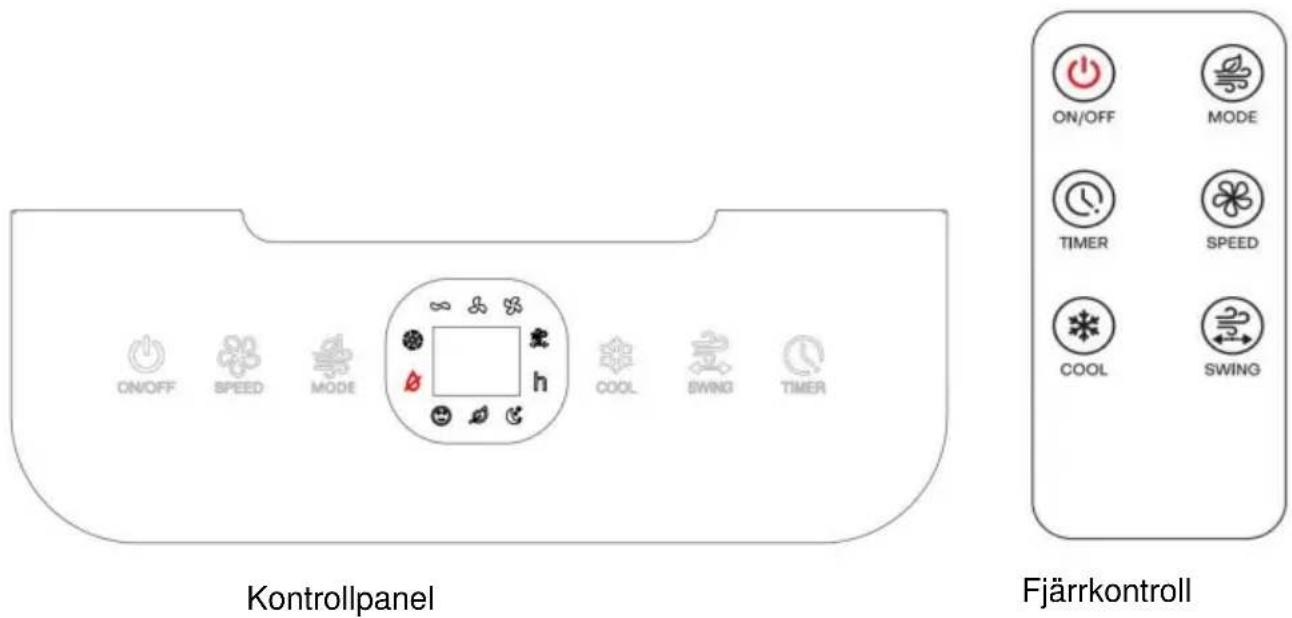

2. Kontrollpanel för elektronisk touchfunktion

Fjärrkontrollnyckeln och kontrollpanelens knappfunktion är identisk, ikonen och operationsmetoden är identiska.

3. PÅ/AV (Hastighet)-knapp

• Efter att ha anslutit nät sladden, svarar summern med ett ljud, strömlampa indikatorlampan lyser. Andra ikonknappar: när du trycker på dem tänds ikonen en kort stund och stängs sedan av automatiskt.

Tryck på denna ikonknapp för "luftkylaren arbetar med låg hastighet", ikonen lyser och fungerar normalt "vindläge och omgivningstemperaturdisplay".

Tryck på denna ikonknapp för "luftkylaren arbetar med medelhastighet", ikonen lyser.

Tryck på denna ikonknapp för "speed". Luftkylare arbetar med hög hastighet, ikonen lyser.

• Tryck på denna ikonknapp för "SPEED", luftkylaren kan växlas mellan låg hastighet - medelhastighet - hög hastighet.

4. Cool knapp

• Tryck på denna ikonknapp för "kalluft", komma vinden att kylas om du har lagt till islåda, ikonen "kalluftindikator" lyser upp.

Varning: När vattennivån i vattentanken är för låg eller

är inget vatten är kalluftsfunktionen förbjuden.

Aktivera ALDRIG denna funktion utan vatten i tanken.

5. Svängknapp

• Tryck på denna ikonknapp för "SVING", komma bladen att svängas åt vänster och höger,

Svängindikatorikonen

lyser.

6. Timerknapp

• Tryck på denna ikonknapp för "TIMER", ställ in tiden genom att trycka på timerknappen för att välja en önskad tidsnivå, intervallet är mellan 1-12 timmar. Den digitala displayen visar motsvarande digitala display.

Motsvarande indikatorikon " ” tänds.

7. Lagesknapp

Tryck på denna ikonknapp för "LÄGE", kan du välja önskat vindläge

enligt följande sekvens: Normal - Naturlig

-Sömn.

Varning: Under kylningsprocessen för den övre vattenkylningsfläkten, är det förbjudet att lyfta handtaget för att flytta produkten, vilket kan orsaka att vatten kommer in i de elektriska komponenterna, skada produkten eller orsaka farliga situationer.

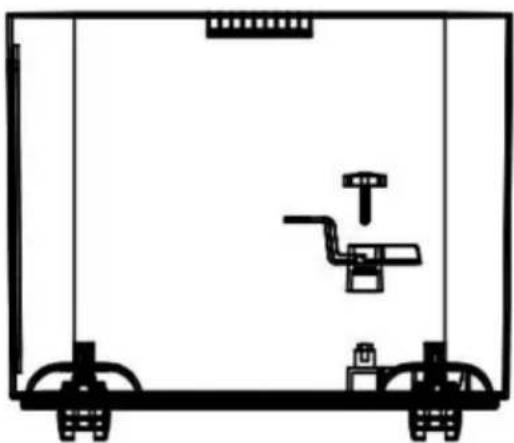

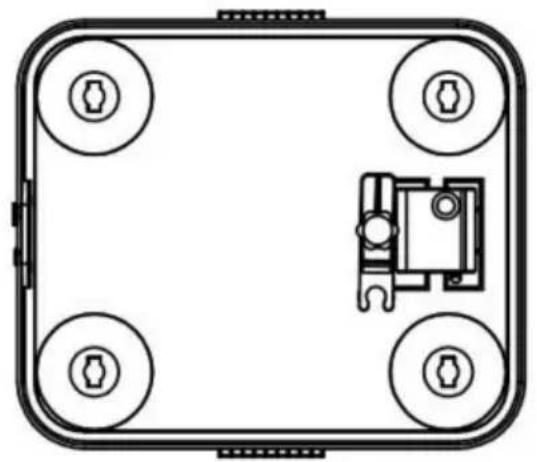

Installationsschema för vattenpump, vattenpumpvred

1. Ta ut vattenpumpens vred och vattenpumpens handskruv från tillbehör, sätt vattenpumpsvredet på motsvarande installationskolumn i vattentanken som visas i figur 1 nedan, och sätt sedan på skruven för hand genom vredet och dra åt skruven medurs.

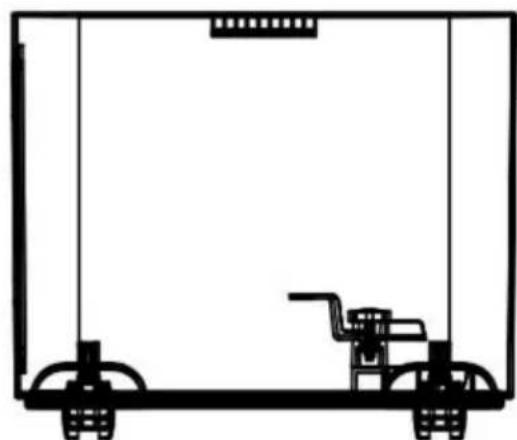

2. Handskruvens låsningseffekt visas i figur 2 nedan.

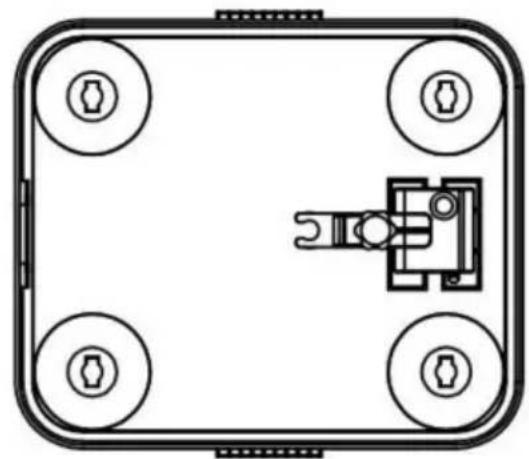

3. Snäpp sedan in vattenpumpen i motsvarande spår i vattentanken som visas i figur 3 nedan, och var uppmärksam på riktningen. 4. Slutligen, som visas i figur 4 nedan, vrid vattenpumpens vred för att låsa vattenpumpen, och sedan kan installationen slutföras.

Figur 1

Figur 2

Figur 3

Figur 4

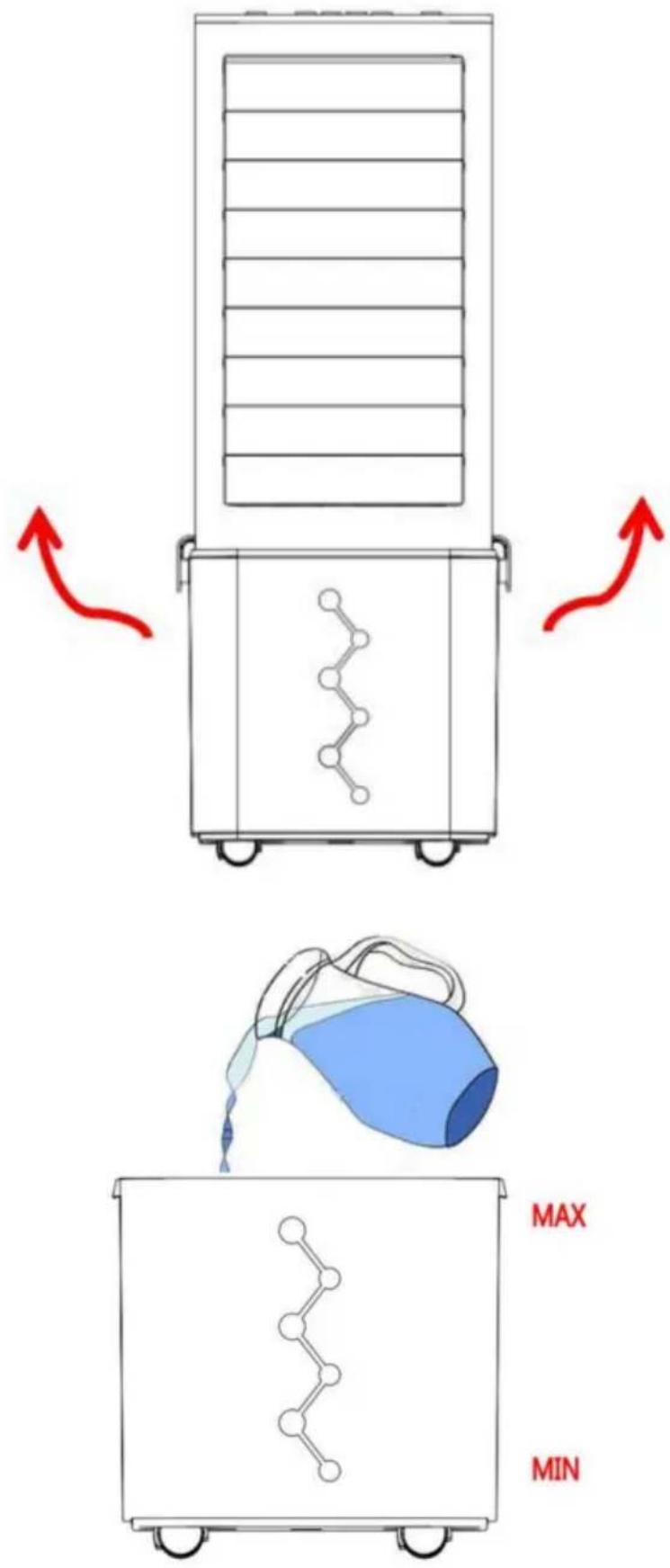

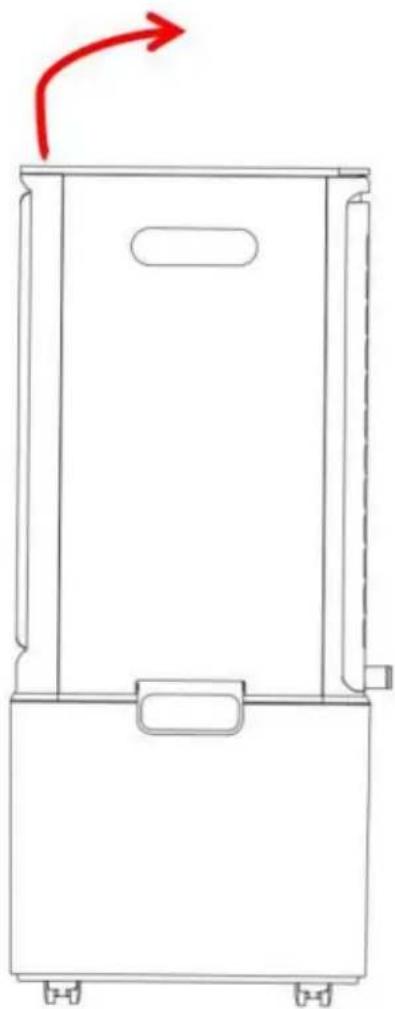

Hur man injicerar vatten i vattentanken (se bild nedan)

1. Lyft först upp de 2 sidospännen på vattentanken bakom luftkylaren och ta sedan bort hela kroppen från vattentanken. Du kan ta vattentanken separat och lägga till vatten i vattentanken eller använda en behållare för att lägga till vatten i vattentanken och sedan installera den efter att ha tillsatt vatten.

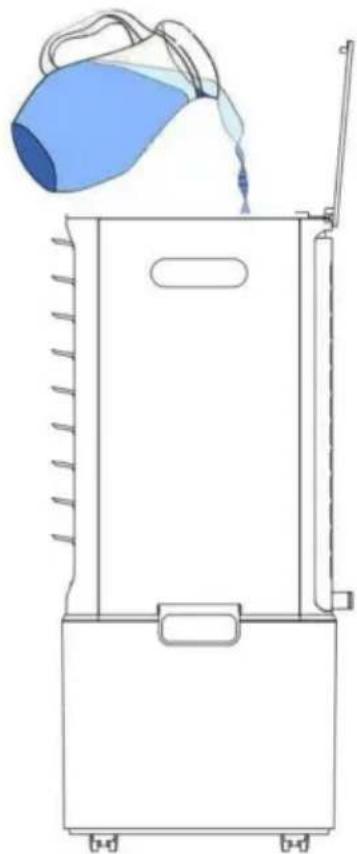

2. Tillsätt vatten från den övre vattentanken och öppna locket till den övre vattentanken; tillsätt vatten direkt från den övre vattentanken; var noga med att inte tillsätta vatten för snabbt när du tillsätter vatten, för att inte sakta ner vattnet, vilket gör att vattnet svämmar över de yttre elektriska komponenterna i den övre vattentanken, vilket resulterar i en farlig situation. Observera visningen av vattennivån vid injicering av vatten. - Vattennivån i vattentanken måste vara lägre än "max." vid injicering av vatten.
3. Vattennivån i vattentanken påstå vara mer än "min." när luftkylaren är med kylning och befuktning. - De frusna islådorna (eller isarna) läggs i vattentanken när kunden vill få den svalare vinden.

Varning: Vattennivån i vattentanken är mindre än "MAX" efter att islådor (eller is) har satts i vattentanken.

Islåda kan lagra svalt och långsamt absorbera luftkylningen från vatten medan islåstor kan göra att temperaturen på vattnet i vattentanken blir lägre än den av omgivningen. Så luftkylare med frusna islåstor kan blåsa kylaren vind.

• Ställ islådor i kylen. Efter att islådor har frysts framgångsrikt, ta islådor ut kylen. - Ta bort

klämplattan på vattentanken och ta bort kroppen och sätt den frusna islådan i vattentanken.

• Öppna luckan på den övre vattentanken och sätt på iskristallådan direkt i den övre vattentanken. - Ett

stycke luftkylare är med två stycken isboxar för att kunden kan göra dem kontinuerligt.

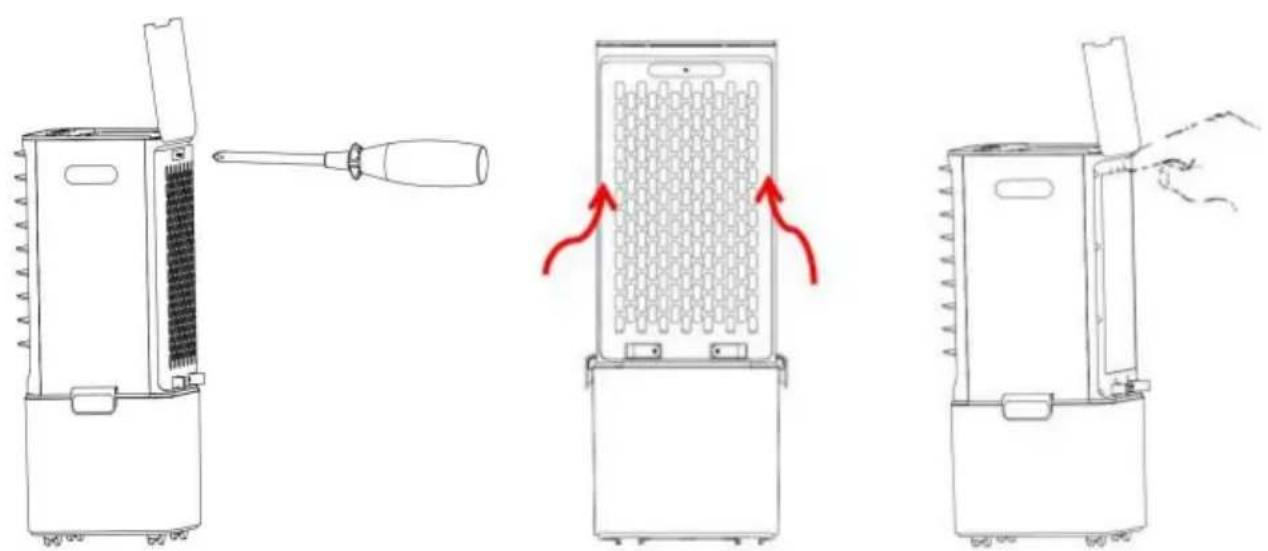

Hur man tar ut vattenridån och vattentanken:

1. Använd en skruvmejsel för att skruva loss fästskruven på luftintagsfiltret.
2. Skjut upp filtret från huset, ta bort spannet och ta ut luftinloppsfiltret.

Två fingrar spänns från den övre delen av den våta gardinen, och sedan tar man ut den våta gardinen nedåt och bakåt.

1. Två fingrar spänns från den övre delen av den våta gardinen, och sedan

Dra av kontakten och dra i hållaren till luftfiltret för hand medan luftfiltret är isär. Rengör sedan luftfiltret med neutral rengöringsmedel och mjuk borste, och rengör den sedan med rent vatten. Ta sedan tillbaka luftfiltret i luftkylaren.

• Rengör det våta gardinpapperet:

Dra av kontakten och ta bort luftfiltret och ta bort det våta gardinpapperet från luftkylaren. Rengör det våta gardinpappret med rent vatten efter att ha rengjort det med rengöringsmedel och mjuk borste, sätt sedan tillbaka luftkylaren.

Ta isär och rengör sedan luftfiltret med neutral rengöringsmedel och mjuk borste, och

rengör den sedan med rent vatten, ta sedan tillbaka luftfiltret till luftkylaren.

- Rengör det våta gardinpapperet:

Dra ur kontakten, ta bort luftfiltret och ta bort det våta gardinpapperet från uteluftkylaren.

Rengör det våta gardinpapperet med rent vatten efter att ha rengjort det med rengöringsmedel och mjuk borste.

Sätt sedan tillbaka luftkylaren.

Viktig:

För att undvika läckage måste vattengardinpapper installeras smidigt. Renvattentank:

Dra ur kontakten och ta ut vattentanken samtidigt som du torkar bort mycket kalk

vattentanken för handduk med lite rengöringsmedel, och rengör sedan vattentanken genom mässan

vatten, och senare sätt tillbaka luftkylaren.

Rengör höljet:

Torka av höljet med neutralt rengöringsmedel och en mjuk trasa.

Viktig:

När luftkylaren rengörs måste klienten dra ur pluggen och skära av

strömmen medan någon del av kontrollpanelen inte kan vara i vatten.

Tillverkare: Shanghaiuxinmuyeyouxiangonsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
