GEBRUIKSAANWIJZING CLUB-MATRIX AFX

NL - Handleiding - p. 17

DMX Channel Chart - p. 21

USER MANUAL

FEATURES

- Auto, DMX, master-slave, muziek besturing of afstandsbediening

• Powercon in- / uitgangen

- IR afstandsbediening is meegeleverd

VERKLARING VAN DE TEKENS

4 De driehoek met een bliksemschicht wordt gebruikt om aan te geven wanneer uw gezondheid gevaar loopt (bijvoorbeeld door elektrocutie).

Een uitroepteken in een driehoek wijst op bijzondere risico's bij het hanteren of bedienen van het apparaat.

CE Het apparaat voldoet aan de CE-normen

Alleen voor gebruik binnenshuis

0.5m Minimale afstand tussen het apparaat en andere objecten

Elektrische veiligheidsklasse I - alleen op een stopcontact met randaarde aansluiten

Staar niet in de straal

LET OP NIET DE BEHUIZING OPENEN GEVAAR VOOR ELECTRISCHE SCHOKKEN

VEILIGHEIDSINSTRUCTIES

• Bewaar deze handleiding.
• Wees zeker dat u het toestel op de juiste spanning aansluit en dat de lichtnetspanning niet hoger dan de op de zijde van het toestel aangegeven spanning is.
• Alleen voor gebruik binnenshuis!
• Dit apparaat behoort tot beschermingsklasse I. Het moet dus verplicht worden geaard. Een bevoegde persoon moet de elektrische aansluiting uitvoeren.
• Om vuur en elektrische schokken te verhinderen bescherm het toestel tegen regen en vochtigheid. Wees zeker dat geen ontvlambare materialen in de buurt van het toestel zijn tijdens de werking.
• Plaats het toestel in een ruimte met voldoende ventilatie en in tenminste 50cm afstand van oppervlakken. 0.5m
• Wees zeker dat de ventilatie openingen niet geblokkeerd zijn.
• Verwijder het stopcontact alvorens u het toestel onderhoud of de zekering vervangt. Gebruik alleen een zekering met dezelfde specifi caties.
• Gebruik het toestel niet in ruimtes met een temperatuur boven 40°C.
• De behuizing kan een temperatuur van 85°C bereiken. NOOIT de behuizing tijdens het werken van het toestel met blote handen aanraken. Toestel uitschakelen en 20 minuten wachten totdat de behuizing afgekoeld is.
• NOOIT de behuizing binnen 5 minuten naar uitschakelen openen.
• In geval van een ernstig probleem stopt het toestel direct. Verzoek nooit het toestel zelfs te repareren. Alle reparaties moeten van een ervarene technicus doorgevoerd worden. Gebruik alleen onderdelen met dezelfde specifi caties.
• Sluit het toestel niet op een dimmer pack aan.
• Nooit het netsnoer beschadigen of platdrukken.
• Nooit aan de kabel trekken.

• Nooit in de lichtbron kijken. Gevoelige personen kunnen een epileptische shock ondergaan (vooral bedoeld voor epileptica)

• Het product is uitsluitend bedoeld voor decoratieve doeleinden en niet geschikt als verlichting van de huiskamer.

• Als de externe flexibele kabel of het snoer van deze armatuur beschadigd is, wordt deze uitsluitend vervangen door de fabrikant of zijn onderhoudsvertegenwoordiger of een soortgelijk gekwalificeerd persoon om gevaar te voorkomen.
• Beschadigde lenzen, behuizing of uv-filter onmiddellijk vervangen.
• Houd er rekening mee dat de lamp van dit apparaat niet kan worden vervangen. Als de lamp defect is, moet het apparaat worden weggegooid

Ontkoppeling van het net

Houd er rekening mee dat het apparaat GEEN AAN/UIT-schakelaar heeft. Koppel het apparaat los om de stroom van de interne circuits volledig te verwijderen voordat u het schoonmaakt of onderhoud pleegt. Daarom moet de ontkoppelingsinrichting gemakkelijk toegankelijk blijven.

INSTALLATIE

• De unit kan in iedere positie geïnstalleerd worden mits voor voldoende koeling gezorgd is.
• Het is belangrijk nooit de ventilator of de koelingsopeningen te verstoppen. Bij de keuze van d'installatie plaats denk eraan dat de plaats gemakkelijk bereikbaar is voor onderhoud en reini-gingsdoeleinden. Gebruik altijd veiligheidskabels. Bescherm het toestel tegen regen, vochtigheid en extreme temperatuurveranderingen. Kies een plaats met voldoende ventilatie.
• Bevestig het toestel via de schroef gaten op de houder. Wees zeker dat het toestel vast geïnstalleerd is om trillingen en afglijden tijdens de werking te vermijden. Wees zeker dat de truss waaraan u het toestel bevestigd, stabiel is en 10 keer het gewicht van het toestel kan dragen. Tijdens de montage, gebruik altijd een veiligheidskabel dat 12 keer het gewicht kan dragen.
• Het toestel moet van een vakman op een plaats monteert worden waar het buiten het bereik van mensen is en niemand onder kan staan.

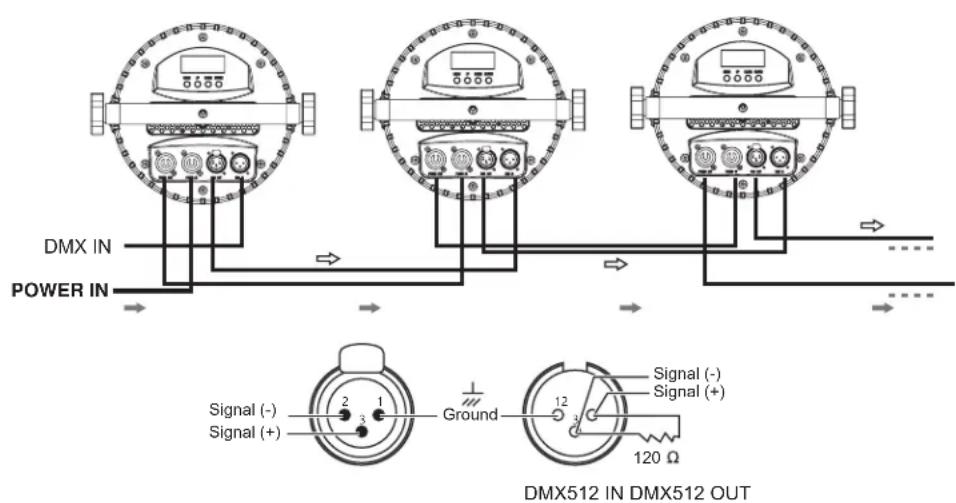

AANSLUITING VAN SIGNAAL- EN VOEDINGSKABEL

DMX IN POWER IN Signal (-) Signal (+) Ground 12 3 120 Ω DMX512 IN DMX512 OUT

1. Aansluiting van de voedingskabel

Gebruik de meegeleverde kabel om het toestel aan het lichtnet aan te sluiten. Controleer dat de spanning van uw lichtnet met de ingangsspanning van het toestel overeenkomt. Het toestel benodigd een aansluitspanning van 90-240V\~ 50/60Hz wisselspanning. Elk toestel moet gescheiden aan en uit geschakeld worden.

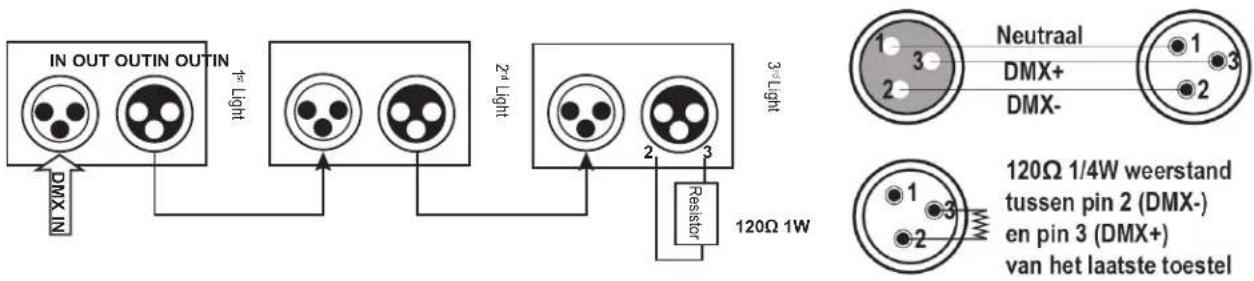

2. Aansluiting van de signaalkabel

Gebruik een 3-pin XLR kabel om de uitgangsconnector van de DMX controller op de ingang van het lichteffect aan te sluiten. Sluit de DIGITAL OUT connector van het lichteffect op de IN connector van het volgende apparaat aan, enz. tot het laatste toestel:

IN OUT OUTIN OUTIN 1stLight DMX IN 2ndLight 3rdLight Resistor 120Ω 1W Neutraal DMX+ DMX- 120Ω 1/4W weerstand tussen pin 2 (DMX-) en pin 3 (DMX+) van het laatste toestel

De kabel tussen de uitgang van de DMX controller en de ingang van de eerste lichteffect word meegeleverd. De doorsnede van de kabel moet tenminste 0,5mm bedragen. Gebruik kabel met individuele afscherming van iedere ader.

Een DMX signaal afsluitweerstand moet aan de uitgang van het laatste toestel aangesloten worden. Een afsluitweerstand is een XLR connector met een 120 ohm weerstand tussen pin 2 et 3.

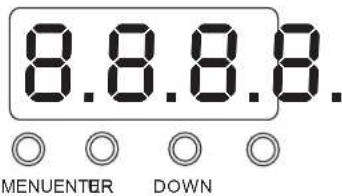

BEDIENING

D.m.v. de MENU knop een van volgende functies kiezen: MODE, SET, DMX, REST, TEST und TEMP

Op ENTER drukken om in de gekozen functie te gaan.

D.m.v. de UP en DOWN toetsen de functie instellen en met ENTER bevestigen.

8.8.8.8. MENUENTER DOWN

Volgend tabel bevat een lijst van de menu functies:

MENU OMSCHRIJVING
MODE	ADDR VALU A001~A XXX (AXXX) Instellen van de DMX adres
		SLAV Automatische modus
	AUTO	IP1-8	ALON /(AU-A)	SP_1~SP_5 (Speed)	Ingebouwde programma's (auto)
			MAST /AU-M)	SP_1~SP_5 (Speed)	Automatisch (Master)
	SOUN	IP1-7	ALON (SO-A)		Geluidsbesturing (Auto)
			MAST/(SO-M)		Geluidsbesturing (Master)
SET	MIC	M-XX Microfoongevoeligheid
	LODA	ON/OFF			Gegevens opnieuw laden
	VER	V-2.0			Software versie
	CALI	Code (password: 088)			Wachtwoord intoetsen
		CH03-CH06			Kalibratie
	SSET	WD			DMX ingang
DMX	CH29				29 kanalen
	CH11				11 kanalen
REST	ON/OFF				Totale reset
TEST	CXXX		000-255		Handmatige kanaalbesturing
TEMP	TXXX				werkelijke temperatuur

De DMX Kanaalstabel zie aan het eind van de handleiding

Afstandsbediening

De afstandsbediening heeft een bereik van 6m in een hoek van 30 ^o ten opzichte van de ontvanger en moet altijd precies op de ontvanger worden gericht. Nooit voorwerpen tussen de ontvanger en de afstandsbediening plaatsen. Wanneer de ontvanger of de afstandsbediening onder een sterke lichtbron staan, kan de transmissie verstoord worden. Als de transmissie niet langer goed is, de batterij vervangen.

Batterij in de afstandsbediening plaatsen

• Plaats de afstandsbediening met de voorkant naar beneden op een vlak oppervlak.
• Duw het compartimentdeksel in de richting van de pijl.
  • Schuif het batterijvak open.
• Verwijder de oude batterij en plaats de nieuwe (CR2025) met het plusteken (+) naar boven.
• Schuif het batterijvak voorzichtig dicht. Het vergrendelt automatisch.

ADVIES VOOR BATTERIJEN IN DE AFSTANDSBEDIENING

Dit symbool geeft aan dat gebruikte batterijen en accu's niet bij het huisvuil mogen worden weggegoold, maar moeten worden gedeponeerd in gescheiden inzameipunten voor recycling.

WAARSCHUWINGEN VOOR HET GEBRUIK VAN BATTERIJEN

Er is explosiegevaar als de batterij verkeerd is geplaatst. Alleen vervangen door hetzelfde of een vergelijkbaar type. Tegen hitte beschermen. Bij langere niet-gebruik batterijen uit het vak verwijderen.

Slik de batterij niet in. Gevaar voor chemische brandwonden. Als u twijfelt of de batterijen zijn ingeslikt of in een ander deel van het lichaam zijn ingebracht, neem dan onmiddellijk contact op met een arts

Houd nieuwe en oude batterijen buiten het bereik van kinderen.

Als het batterijcompartiment niet goed sluit, stop dan met het gebruik van het product en houd het buiten het bereik van kinderen.

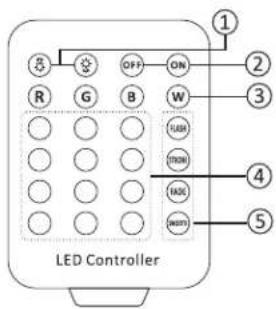

AFSTANDSBEDIENING

LET OP: U MOET HET APPARAAT OP MODE -> ADDR ZETTEN, ANDERS WERKT DE AFSTANDSBEDIENING NIET

1. HELDERHEID & SNELHEID aanpassen: Druk op ⚙ of ⚙ om de helderheid en snelheid in de programmamodus in te stellen
2. AAN/UIT van de LED's.
3. KIES BASISKLEUR: Rood, Groen, Blauw of Wit (R+G+B)
4. KLEURKNOPPEN: Voor een constante verlichting van alle LED's in één kleur, drukt u op de bijbehorende knop.
5. EEN INTERN PROGRAMMA SELECTEREN:

Flash: Kleurwissel

Strobe: kleurenstroboscoop

Fade: kleur vervagen

Smooth: kleurwissel en stroboscoop

We raden u aan om het apparaat regelmatig schoon te maken. Gebruik een vochtige niet-pluizende vod. Gebruik nooit alcohol of oplosmiddelen.

SPECIFICATIES

Voeding....

90-240V\~50/60Hz

Opgenomen vermogen ....

180W

Lichtbron 60 x 3W RGB LED

Afstraalhoek 26°

Afmetingen 265 x 213 x 117mm

Gewicht....2.18kg

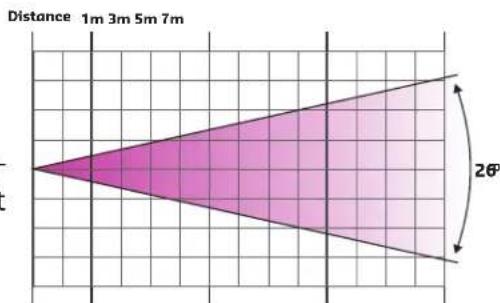

Distance 1m 3m 5m 7m 26°

949 884 1079 2652 357 338 364 1027 213.93

117.60 200

BELANGRIJK: De elektrische producten mogen niet naast het huisvuil geplaatst worden. Gelieve deze te laten recycleren daar waar er centra's hiervoor voorzien is. Raadpieeg de plaatselijke autoriteiten of uw verkoper ium de manier van recycleren

DMX CHANNEL CHART
